一、什么是LVS、群集的概述

（1）群集技術概述

• 在互聯網中，站點對硬體性能、回應速度、服務器穩定性、資料可靠性的要求是很高的
• 因為單臺服務器難以承擔所有訪問的需求，所以就有了多種解決方案：
  （1）使用大型機——價格昂貴
  （2）專用負載分流設備——資源浪費
  （3）構建集群服務器——通過整合多臺相對價格低廉的普通服務器，以同一個地址對外提供服務

——而LVS就是企業中常用的一種群集（cluster）服務 （即Linux Virtual Server虛擬服務器）

擴展：
Linux Virtual Server是Linux內核的一部分，是針對Linux內核的負載均衡解決方案
Linux Virtual Server是在1998年5月由我國章文嵩博士創建，官方網站為：http://www.linuxvirtualserver.org/ 有興趣可以去看一看

（2）群集的含義

別名： Cluster、集群、群集
含義： 即由多臺節點服務器 （至少兩臺節點服務器） 構成，但是對外只表現為一個整體，即只提供一個訪問介面 (這個訪問介面可以是域名或ip）

（3）群集的型別

• 負載均衡群集（Load Balancer）
  主要是提高應用系統的回應能力，從而獲得高并發、高負載然后提高整體性能
  例： DNS輪詢、應用層交換、反向代理等
• 高可用群集（High Available）
  主要是提高應用系統的可靠性，使用兩臺或多臺節點服務器進行切換等
  例： 故障切換、雙擊熱備、多機熱備
  作業方式主要是：
  1.雙工：所有節點同時在線
  2.主從：主節點在線，從節點在主節點發生故障時自動切換為主節點
• 高性能運算群集（High Performance Computer，這個用的比較少）
  主要是提高應用系統的CPU運算速度，擴展硬體資源和分析能力
  例： 云計算、網格計算，依賴于分布式計算和并行計算
  ————在特殊環境中可以合并使用這幾種群集模式，我們這里只說負載均衡群集————

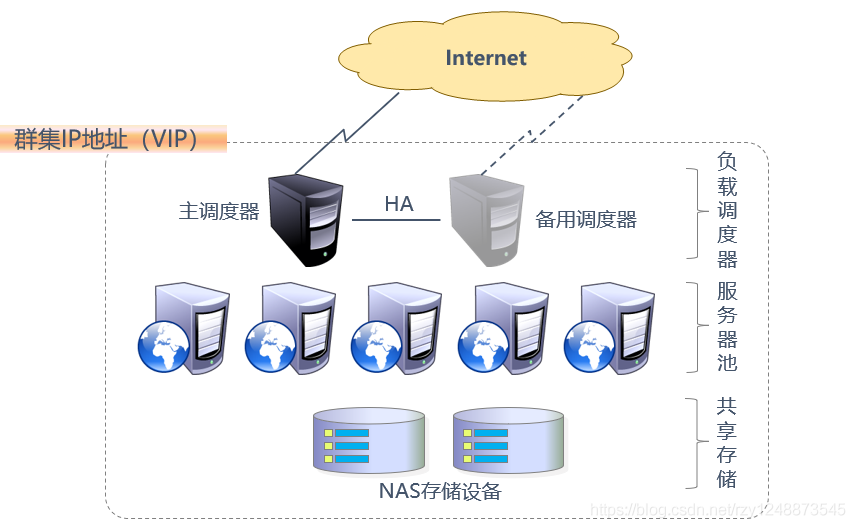

（4）負載均衡群集的結構

• 第一層：負載調度器 （Load Balancer或Director，至少需要一個）
  即訪問這個群集系統的唯一入口，對外為VIP地址 （虛擬ip/群集ip地址） ，通常配置為主、從方式的雙擊熱備，確保群集的高可用性
• 第二層：服務器池 （Server Pool，這里使用的是大量的真實服務器）
  首先每個節點都有獨立的rip （即真實ip） ，這里的節點服務器只處理調度器分發的客戶機請求，當某個節點服務器暫時失效時，負責調度器的容錯機制會將其隔離，在錯誤排除后再重新納入服務器池
• 第三層：共享存盤 （Share Storage）
  這里是為服務器池提供穩定的、一致的檔案存盤服務，確保群集的資料統一性，可以使用NAS設備或者搭建NFS共享服務的專用服務器

（5）負載均衡群集的作業模式

作業模式有： 基于ip、埠、內容等，基于ip的作業模式效率是最高的
因為在作業中一般使用最多的是基于ip的作業模式，所以這里只說基于ip的模式

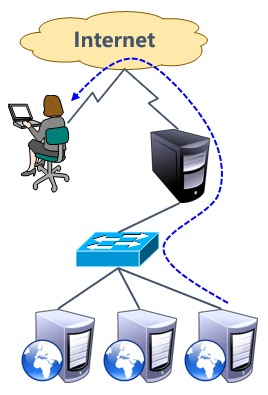

地址轉換模式（NAT模式）

原理： 調度器為節點服務器的網關，是客戶機的訪問入口和各節點服務器的回應出口，即調度器同時提供訪問入口和回應出口
結構： 服務器和調度器使用私有ip，在同一物理網路，安全性優于IP隧道模式和直接路由模式

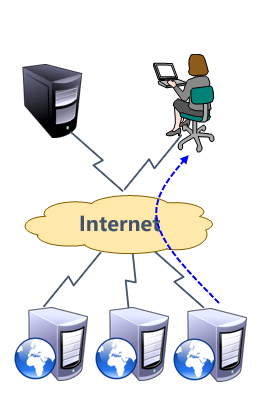

IP隧道模式（TUN模式）

原理： 調度器為客戶機的訪問入口，節點服務器通過專用ip隧道與調度器互相通信，然后節點服務器直接回應客戶機，即客戶機訪問調度器，調度器通過專用ip隧道和節點服務器進行通信，再通過節點服務器直接回應客戶機
結構： 是開放式的網路結構，節點服務器都具有獨立的公網ip，分散在不同的地方，可以直接回應客戶機

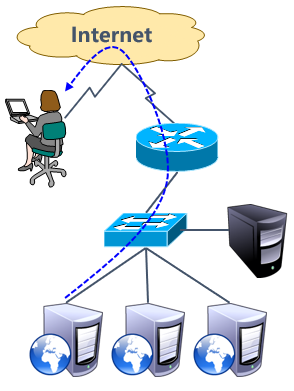

直接路由模式（DR模式）

原理： 調度器只為客戶機提供訪問入口，然后傳給節點服務器，再通過節點服務器直接回應客戶機，即客戶機訪問調度器，調度器通過本地網路和節點服務器進行通信，然后節點服務器直接回應客戶機
結構： 是半開放式的網路結構，節點服務器集中在一起，和調度器在同一物理網路，通過本地連接
——————————————————總結——————————————————
NAT模式只需要一個公網ip，最易于使用，而且安全性高，許多硬體負載均衡器會采用，DR模式和TUN模式的負載能力更強大，使用的范圍更廣，但是節點的安全性稍微低一點，
——————————————————————————————————————

（6）LVS的負載調度演算法一般分為：

• 輪詢（Round Robin）： 按照順序輪流分配，不管實際連接數和系統負載
• 加權輪詢（Weighted Round Robin）： 自動查詢各節點的負載情況，動態調整其權重
• 最少連接（Least Connections）： 優先分配給連接數最少的節點
• 加權最少連接（Weighted Least Connections）： 服務器節點性能差異大時，自動調整權重，權重高的承擔更大比例的活動連接負載

二、搭建LVS負載均衡群集（NAT模式）

本次實驗的作業系統均為Centos7

（1）實驗環境

內網的Web1、Web2的網關要指向調度器

（2）實驗步驟

首先先把各個服務器的ip配置好，并且ping通，關閉防火墻、Selinux等（略）

LVS調度器配置

******（1）進行基礎配置
[root@lvs ~]# ip a  （查看另一塊網卡的名稱）
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:44:ad:db brd ff:ff:ff:ff:ff:ff
    inet 192.168.100.1/24 brd 192.168.100.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::7762:f351:dbfc:cb0e/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:44:ad:e5 brd ff:ff:ff:ff:ff:ff
[root@lvs ~]# cd /etc/sysconfig/network-scripts/
[root@lvs network-scripts]# cp ifcfg-ens33 ifcfg-ens37 （復制原來的網卡ens33到新的網卡）
[root@lvs network-scripts]# vim ifcfg-ens37 （編輯新的網卡）
修改為：
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens37
DEVICE=ens37
ONBOOT=yes
IPADDR=200.0.0.1
PREFIX=24
IPV6_PRIVACY=no
保存退出
[root@lvs network-scripts]# systemctl restart network （重啟網卡）
[root@lvs network-scripts]# ip a   （查看是否成功配置）
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:44:ad:db brd ff:ff:ff:ff:ff:ff
    inet 192.168.100.1/24 brd 192.168.100.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::7762:f351:dbfc:cb0e/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:44:ad:e5 brd ff:ff:ff:ff:ff:ff
    inet 200.0.0.1/24 brd 200.0.0.255 scope global noprefixroute ens37
       valid_lft forever preferred_lft forever
    inet6 fe80::18f:b43e:375e:defb/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@lvs network-scripts]# cd
******（2）加載LVS模塊，查看內核是否支持LVS
[root@lvs ~]# modprobe ip_vs  （加載模塊）
[root@lvs ~]# cat /proc/net/ip_vs  （確認內核支持LVS）
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port Forward Weight ActiveConn InActConn
******（3）因為調度器充當網關的角色，所以要開啟路由功能
[root@lvs ~]# echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
[root@lvs ~]# sysctl -p
net.ipv4.ip_forward = 1
******（4）使用yum安裝ipvsadm
[root@lvs ~]# mount /dev/cdrom /media/cdrom/
mount: /dev/sr0 寫保護，將以只讀方式掛載
[root@lvs ~]# yum -y install ipvsadm
，，，，，，
完畢！
[root@lvs ~]# ipvsadm -v （查看版本）
ipvsadm v1.27 2008/5/15 (compiled with popt and IPVS v1.2.1)
******（5）使用ipvsadm
————————————————————————————————華麗分割線——————————————————————————————————
ipvsadm的相關命令
格式： ipvsadm  選項
-A 后面跟-t的虛擬ip地址以及埠號加-s選擇負載調度演算法 （添加虛擬服務器）
如：ipvsadm -A -t 200.0.0.1：80 -s rr
-t 后面跟vip地址以及tcp埠號   （vip就是虛擬ip，必須是本機的真實ip地址）
-s 選擇負載調度演算法（輪詢為rr、加權輪詢為wrr、最少鏈接為lc、加權最少連接為wlc）
-a 后面跟-t的虛擬ip以及埠號加-r的真實ip以及埠號加選擇什么模式如-m選擇net模式最后加-w設定權重 （添加節點服務器）
如：ipvsadm -a -t 200.0.0.1:80 -r 192.168.100.2:80 -m -w 1
-r 后面跟rip地址以及tcp埠     （rip就是真實ip）
-m 使用nat群集模式
-g 使用DR模式
-i 使用TUN模式
-w 設定權重（0時暫停節點）
-d 后面跟-r的真實ip以及埠加-t的虛擬ip地址以及埠（洗掉單個節點）
如：ipvsadm -d -r 192.168.100.2:80 -t 200.0.0.1:80
-D 后面跟-t的虛擬ip以及埠 （洗掉整個虛擬服務器）
如：ipvsadm -D -t 200.0.0.1:80
-C 清空策略
———————————————————————————————————————————————————————————————————————————
[root@lvs ~]# ipvsadm -A -t 200.0.0.1:80 -s rr  (創建虛擬服務器)
[root@lvs ~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.100.2:80 -m -w 1 （創建節點服務器）
[root@lvs ~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.100.3:80 -m -w 1 （創建節點服務器）
[root@lvs ~]# ipvsadm-save > /etc/sysconfig/ipvsadm （保存配置）
[root@lvs ~]# cat /etc/sysconfig/ipvsadm  （查看配置）
-A -t lvs:http -s rr
-a -t lvs:http -r 192.168.100.2:http -m -w 1
-a -t lvs:http -r 192.168.100.3:http -m -w 1

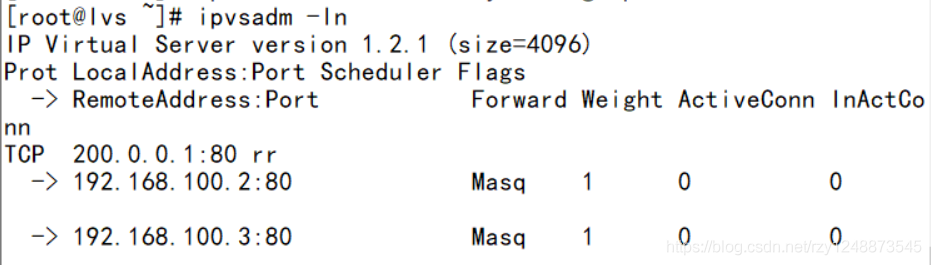

[root@lvs ~]# ipvsadm -ln  （查看各節點狀態）
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  200.0.0.1:80 rr
  -> 192.168.100.2:80             Masq    1      0          0
  -> 192.168.100.3:80             Masq    1      0          0
[root@lvs ~]# systemctl enable ipvsadm （設定開機自啟）
Created symlink from /etc/systemd/system/multi-user.target.wants/ipvsadm.service to /usr/lib/systemd/system/ipvsadm.service.
[root@lvs ~]# systemctl start ipvsadm （開啟服務）

NFS共享存盤配置

—————————————————————————————————————華麗分割線————————————————————————————————————
NFS簡介：
NFS即Network File System,網路檔案系統
安裝使用前提：（1）依賴于RPC（遠程程序呼叫）
             （2）需要安裝nfs-utils（NFS共享發布和訪問）、rpcbind（rpc支持）軟體包
             （3）系統服務：nfs、rpcbind
             （4）共享組態檔：/etc/exports
——————————————————————————————————————————————————————————————————————————————————
******（1）使用yum安裝nfs-utils、rpcbind軟體包
[root@nfs ~]# mount /dev/cdrom /media/cdrom/
mount: /dev/sr0 寫保護，將以只讀方式掛載
[root@nfs ~]# yum -y install nfs-utils rpcbind
，，，，，，
完畢！
******（2）設定為開機自啟
[root@nfs ~]# systemctl enable nfs
Created symlink from /etc/systemd/system/multi-user.target.wants/nfs-server.service to /usr/lib/systemd/system/nfs-server.service.
[root@nfs ~]# systemctl enable rpcbind
******（3）設定共享目錄（組態檔為/etc/exports）
[root@nfs ~]# mkdir -p /opt/web1 /opt/web2（創建共享目錄）
[root@nfs ~]# vim /etc/exports （撰寫組態檔）
————————————————————————————————————————
語法結構為：目錄位置 客戶機地址（權限操作）
權限操作有：（1）rw 讀寫
           （2）sync 同步寫入
           （3）no_用戶名_squash 客戶機以指定用戶訪問時賦予本地root權限
————————————————————————————————————————
寫入：
/opt/web1 192.168.100.2(rw,sync,no_root_squash)
/opt/web2 192.168.100.3(rw,sync,no_root_squash)
保存退出
******（4）啟動nfs和rpcbind服務（要注意要先啟動rpcbind在啟動nfs）
[root@nfs ~]# systemctl start rpcbind
[root@nfs ~]# systemctl start nfs
[root@nfs ~]# netstat -anpt | grep rpcbind （查看埠）
tcp        0      0 0.0.0.0:111             0.0.0.0:*               LISTEN      16313/rpcbind
tcp6       0      0 :::111                  :::*                    LISTEN      16313/rpcbind
******（5）查看本機發布的NFS共享目錄
[root@nfs ~]# showmount -e  （查看本機發布的共享目錄）
Export list for nfs:
/opt/web2 192.168.100.3
/opt/web1 192.168.100.2
————————————————————————————————————————
showmount -e 服務器ip地址    （從客戶機上查看NFS服務器的共享情況，是從客戶機上打的）
————————————————————————————————————————

Web1配置

******（1）安裝httpd、nfs、rpcbind
[root@web1 ~]# mount /dev/cdrom /media/cdrom/
mount: /dev/sr0 寫保護，將以只讀方式掛載
[root@web1 ~]# yum -y install httpd nfs-utils rpcbind
，，，，，，
完畢！
******（2）查看nfs服務器的共享情況
[root@web1 ~]# systemctl enable rpcbind （設定為開機自啟）
[root@web1 ~]# systemctl start rpcbind  （開啟rpcbind服務）
[root@web1 ~]# showmount -e 192.168.100.4  （查看nfs共享服務器的共享情況）
Export list for 192.168.100.4:
/opt/web2 192.168.100.3
/opt/web1 192.168.100.2
******（3）掛載nfs服務器的共享目錄到本地的網頁目錄
[root@web1 ~]# mount 192.168.100.4:/opt/web1 /var/www/html/
[root@web1 ~]# df -hT  （查看掛載情況）
檔案系統                型別      容量  已用  可用 已用% 掛載點
devtmpfs                devtmpfs  475M     0  475M    0% /dev
tmpfs                   tmpfs     487M     0  487M    0% /dev/shm
tmpfs                   tmpfs     487M  7.7M  479M    2% /run
tmpfs                   tmpfs     487M     0  487M    0% /sys/fs/cgroup
/dev/mapper/centos-root xfs        17G  1.7G   16G   10% /
/dev/sda1               xfs      1014M  137M  878M   14% /boot
tmpfs                   tmpfs      98M     0   98M    0% /run/user/0
/dev/sr0                iso9660   4.5G  4.5G     0  100% /media/cdrom
192.168.100.4:/opt/web1 nfs4       17G  1.7G   16G   10% /var/www/html
******（4）撰寫網頁、配置自動掛載
[root@web1 ~]# echo "11111111111111111111" > /var/www/html/index.html （撰寫網頁）
[root@web1 ~]# echo "192.168.100.4:/opt/web1 /var/www/html nfs defaults,_netdev 0 0" >> /etc/fstab  （配置自動掛載）
******（5）配置httpd開機自啟并啟動
[root@web1 ~]# systemctl enable httpd
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.
[root@web1 ~]# systemctl start httpd
[root@web1 ~]# curl 127.0.0.1 （本地測驗）
11111111111111111111

Web2配置

與Web1相同，網頁撰寫不同即可，這里就不寫步驟了
[root@web2 ~]# mount /dev/cdrom /media/cdrom/
mount: /dev/sr0 寫保護，將以只讀方式掛載
[root@web2 ~]# yum -y install httpd nfs-utils rpcbind
，，，，，，
完畢！
[root@web2 ~]# systemctl enable rpcbind
[root@web2 ~]# systemctl start rpcbind
[root@web2 ~]# showmount -e 192.168.100.4
Export list for 192.168.100.4:
/opt/web2 192.168.100.3
/opt/web1 192.168.100.2
[root@web2 ~]# mount 192.168.100.4:/opt/web2 /var/www/html/
[root@web2 ~]# df -hT
檔案系統                型別      容量  已用  可用 已用% 掛載點
devtmpfs                devtmpfs  475M     0  475M    0% /dev
tmpfs                   tmpfs     487M     0  487M    0% /dev/shm
tmpfs                   tmpfs     487M  7.7M  479M    2% /run
tmpfs                   tmpfs     487M     0  487M    0% /sys/fs/cgroup
/dev/mapper/centos-root xfs        17G  1.7G   16G   10% /
/dev/sda1               xfs      1014M  137M  878M   14% /boot
tmpfs                   tmpfs      98M     0   98M    0% /run/user/0
/dev/sr0                iso9660   4.5G  4.5G     0  100% /media/cdrom
192.168.100.4:/opt/web2 nfs4       17G  1.7G   16G   10% /var/www/html
[root@web2 ~]# echo "2222222222222222" > /var/www/html/index.html
[root@web2 ~]# echo "192.168.100.4:/opt/web2 /var/www/html nfs defaults,_netdev 0 0" >> /etc/fstab
[root@web2 ~]# systemctl enable httpd
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.
[root@web2 ~]# systemctl start httpd
[root@web2 ~]# curl 127.0.0.1
2222222222222222

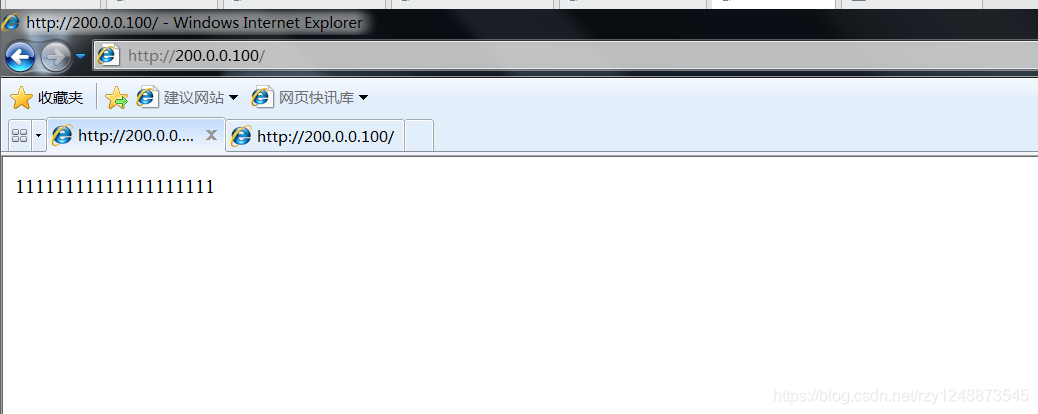

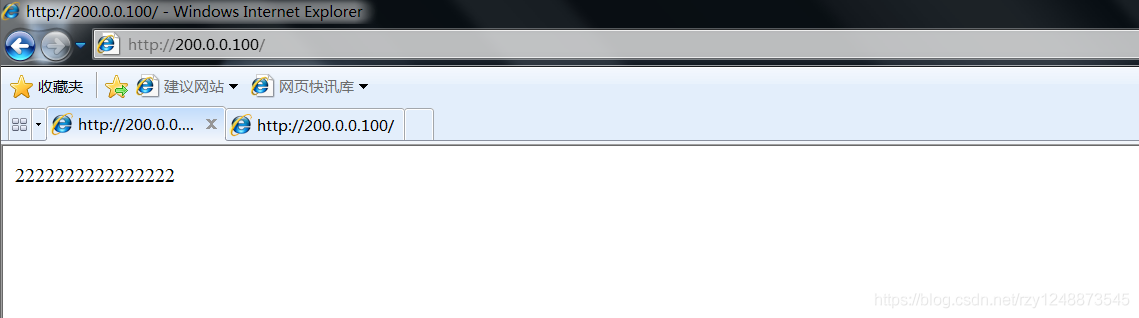

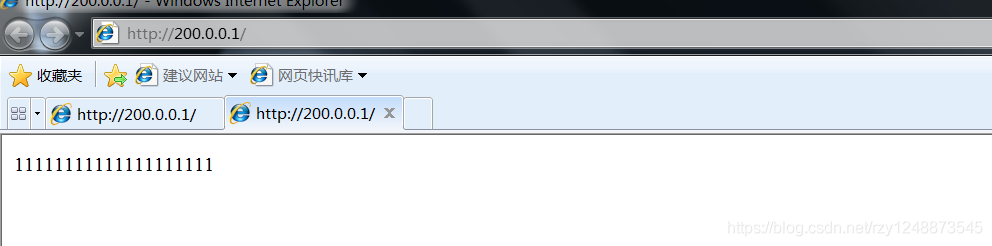

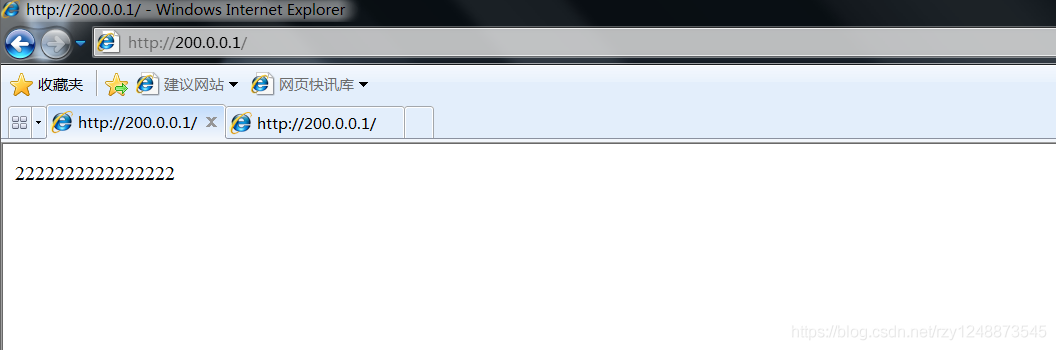

測驗

這個時候可以先看一下nfs共享存盤中是否共享成功
[root@nfs ~]# cat /opt/web1/index.html
11111111111111111111
[root@nfs ~]# cat /opt/web2/index.html
2222222222222222
發現已經共享成功

打開客戶機win7，訪問200.0.0.1調度器的外網網址


如果做到最后，win7測驗無法訪問，那么要看一下調度器的配置是不是錯了，使用ipvsadm -ln 查看TCP的那一行是否是外網地址，我的外網地址是200.0.0.1:80

三、搭建LVS負載均衡群集（DR模式）

因為net模式是把調度器當作網關，所以當資料量大的時候容易造成網路瓶頸，而TUN模式浪費了太多的公網ip資源，作業中很少使用TUN模式的，所以在作業中最常用的是DR模式
這里的基礎配置和NAT模式是相同的，所以就不做解釋了

（1）環境修改

Web群集ip為200.0.0.100，可以多加幾臺節點服務器，但是都必須是雙網卡

（2）實驗步驟（NAT模式的基礎上）

LVS調度器配置

做完NAT模式的配置即可，然后配置群集介面（即安裝ipvsadm等軟體）
******（1）配置群集介面（虛擬介面）
[root@lvs ~]# cd /etc/sysconfig/network-scripts/
[root@lvs network-scripts]# cp ifcfg-ens37 ifcfg-ens37:0 （復制外網網卡配置到群集介面）
[root@lvs network-scripts]# vim ifcfg-ens37:0
修改為：
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens37:0
DEVICE=ens37:0
ONBOOT=yes
IPADDR=200.0.0.100
PREFIX=24
IPV6_PRIVACY=no
保存退出
[root@lvs network-scripts]# ifup ens37:0   （開啟新撰寫的群集介面）
[root@lvs network-scripts]# ifconfig ens37:0  （查看是否配置成功）
ens37:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 200.0.0.100  netmask 255.255.255.0  broadcast 200.0.0.255
        ether 00:0c:29:44:ad:e5  txqueuelen 1000  (Ethernet)
[root@lvs network-scripts]# cd
******（2）調整/proc內核引數，關閉重定向回應
[root@lvs ~]# vim /etc/sysctl.conf
修改為：
# sysctl settings are defined through files in
# /usr/lib/sysctl.d/, /run/sysctl.d/, and /etc/sysctl.d/.
#
# Vendors settings live in /usr/lib/sysctl.d/.
# To override a whole file, create a new file with the same in
# /etc/sysctl.d/ and put new settings there. To override
# only specific settings, add a file with a lexically later
# name in /etc/sysctl.d/ and put new settings there.
#
# For more information, see sysctl.conf(5) and sysctl.d(5).
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens37.send_redirects = 0
保存退出
[root@lvs ~]# sysctl -p （立即應用策略）
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens37.send_redirects = 0
******（3）配置LVS-DR的配置策略
[root@lvs ~]# ipvsadm -C  （清空策略）
[root@lvs ~]# ipvsadm -ln （查看策略，確認已經成功清空）
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@lvs ~]# ipvsadm -A -t 200.0.0.100:80 -s rr    （撰寫策略）
[root@lvs ~]# ipvsadm -a -t 200.0.0.100:80 -r 200.0.0.10:80 -g -w 1[root@lvs ~]# ipvsadm -a -t 200.0.0.100:80 -r 200.0.0.20:80 -g -w 1
[root@lvs ~]# ipvsadm-save >/etc/sysconfig/ipvsadm  （保存策略）
[root@lvs ~]# cat /etc/sysconfig/ipvsadm     （確認無誤）
-A -t lvs:http -s rr
-a -t lvs:http -r 200.0.0.10:http -g -w 1
-a -t lvs:http -r 200.0.0.20:http -g -w 1
[root@lvs ~]# systemctl enable ipvsadm
[root@lvs ~]# ipvsadm -ln    （再次查看策略）
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  200.0.0.100:80 rr
  -> 200.0.0.10:80                Route   1      0          0
  -> 200.0.0.20:80                Route   1      0          0

Web1配置

******（1）配置新添加的網卡
[root@web1 ~]# cd /etc/sysconfig/network-scripts/
[root@web1 network-scripts]# cp ifcfg-ens33 ifcfg-ens37
[root@web1 network-scripts]# vim ifcfg-ens37
[root@web1 network-scripts]# systemctl restart network
[root@web1 network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:bc:67:07 brd ff:ff:ff:ff:ff:ff
    inet 192.168.100.2/24 brd 192.168.100.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::2ff4:55fa:6c3d:65e0/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:bc:67:11 brd ff:ff:ff:ff:ff:ff
    inet 200.0.0.10/24 brd 200.0.0.255 scope global noprefixroute ens37
       valid_lft forever preferred_lft forever
    inet6 fe80::b4fc:9eac:9686:e7e9/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
******（2）配置群集介面
[root@web1 network-scripts]# vim ifcfg-lo:0 （配置群集介面）
寫入：
DEVICE=lo:0
ONBOOT=yes
IPADDR=200.0.0.100       （地址填群集地址，即調度器ens37：0的地址）
NETMASK=255.255.255.255  （這里的掩碼必須全為255）
保存退出
[root@web1 network-scripts]# ifup ifcfg-lo:0  （啟用網卡）
[root@web1 network-scripts]# ifconfig lo:0  （查看是否配置成功）
lo:0: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 200.0.0.100  netmask 255.255.255.255
        loop  txqueuelen 1000  (Local Loopback)

[root@web1 network-scripts]# cd
******（3）調整/proc內核引數，關閉ARP回應
[root@web1 ~]# vim /etc/sysctl.conf
修改：
# sysctl settings are defined through files in
# /usr/lib/sysctl.d/, /run/sysctl.d/, and /etc/sysctl.d/.
#
# Vendors settings live in /usr/lib/sysctl.d/.
# To override a whole file, create a new file with the same in
# /etc/sysctl.d/ and put new settings there. To override
# only specific settings, add a file with a lexically later
# name in /etc/sysctl.d/ and put new settings there.
#
# For more information, see sysctl.conf(5) and sysctl.d(5).
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
保存退出
[root@web1 ~]# sysctl -p  （立即生效）
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
******（4）添加到群集ip地址的本地路由記錄
[root@web1 ~]# vim /etc/rc.local
修改：
#!/bin/bash
# THIS FILE IS ADDED FOR COMPATIBILITY PURPOSES
#
# It is highly advisable to create own systemd services or udev rules
# to run scripts during boot instead of using this file.
#
# In contrast to previous versions due to parallel execution during boot
# this script will NOT be run after all other services.
#
# Please note that you must run 'chmod +x /etc/rc.d/rc.local' to ensure
# that this script will be executed during boot.

touch /var/lock/subsys/local
/sbin/route add -host 200.0.0.100 dev lo:0
保存退出
[root@web1 ~]# route add -host 200.0.0.100 dev lo:0

Web2配置（與Web1相同）

[root@web2 ~]# cd /etc/sysconfig/network-scripts/
[root@web2 network-scripts]# cp ifcfg-ens33 ifcfg-ens37
[root@web2 network-scripts]# vim ifcfg-ens37
修改為：
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens37
DEVICE=ens37
ONBOOT=yes
IPADDR=200.0.0.20
PREFIX=24
IPV6_PRIVACY=no
保存退出
[root@web2 network-scripts]# systemctl restart network
[root@web2 network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:ab:11:5b brd ff:ff:ff:ff:ff:ff
    inet 192.168.100.3/24 brd 192.168.100.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::32ab:5b77:3fc:bf01/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:ab:11:65 brd ff:ff:ff:ff:ff:ff
    inet 200.0.0.20/24 brd 200.0.0.255 scope global noprefixroute ens37
       valid_lft forever preferred_lft forever
    inet6 fe80::ccb4:e801:7f4d:af22/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@web2 network-scripts]# cat <<aa> ifcfg-lo:0
> DEVICE=lo:0
> ONBOOT=yes
> IPADDR=200.0.0.100
> NETMASK=255.255.255.255
> aa
[root@web2 network-scripts]# ifup ifcfg-lo:0
[root@web2 network-scripts]# ifconfig lo:0
lo:0: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 200.0.0.100  netmask 255.255.255.255
        loop  txqueuelen 1000  (Local Loopback)
[root@web2 network-scripts]# cat <<aa>> /etc/sysctl.conf
> net.ipv4.conf.all.arp_ignore = 1
> net.ipv4.conf.all.arp_announce = 2
> net.ipv4.conf.default.arp_ignore = 1
> net.ipv4.conf.default.arp_announce = 2
> net.ipv4.conf.lo.arp_ignore = 1
> net.ipv4.conf.lo.arp_announce = 2
> aa
[root@web2 network-scripts]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
[root@web2 network-scripts]# echo "/sbin/route add -host 200.0.0.100 dev lo:0" >> /etc/rc.local
[root@web2 network-scripts]# route add -host 200.0.0.100 dev lo:0

NFS共享存盤無需修改

測驗

使用客戶機Win7測驗，查看是否來回切換
第一次訪問

第二次訪問

至此LVS負載均衡群集的DR模式搭建完成！！！！
