BGP路由策略配置實體

文章目錄

BGP路由策略配置實體
- 需求：
- 拓撲圖
- 1.Origin屬性
- 3.local-preference（本地優先級屬性）
- 4.MED（Muti-Exit-Discriminator）
- 5.Preference_Value

需求：

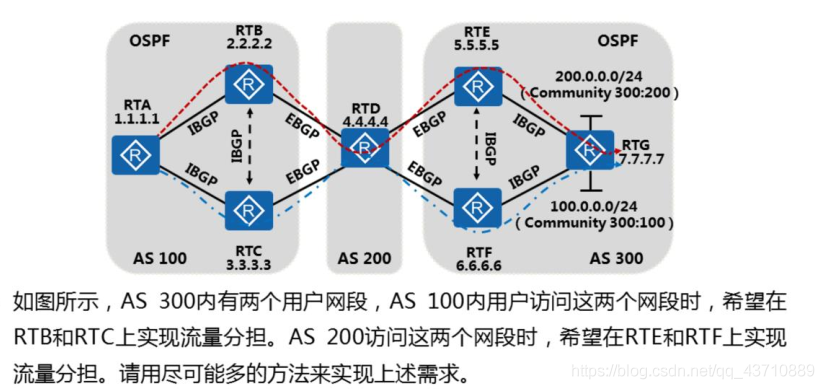

在這里插入圖片描述

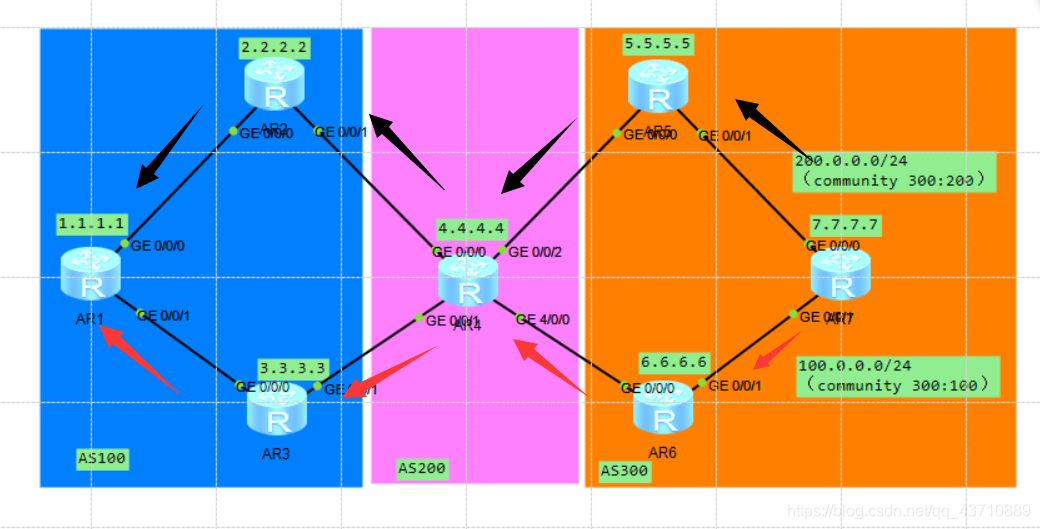

拓撲圖

在這里插入圖片描述

1.Origin屬性

思路：盡量在較少的路由器上進行配置；

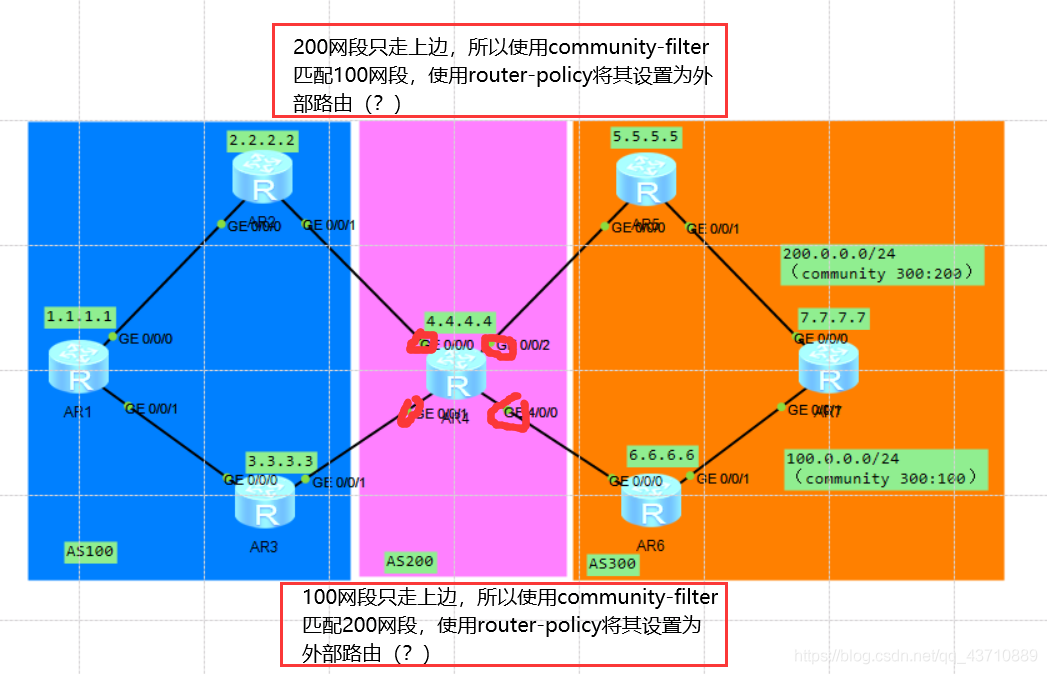

在這里插入圖片描述

 #
 ipv4-family unicast
  undo synchronization
  peer 10.1.24.1 enable
  peer 10.1.24.1 route-policy yibai export
  peer 10.1.24.1 advertise-community
  peer 10.1.34.1 enable
  peer 10.1.34.1 route-policy erbai export
  peer 10.1.34.1 advertise-community
  peer 10.1.45.2 enable
  peer 10.1.45.2 route-policy yibai import
  peer 10.1.45.2 advertise-community
  peer 10.1.46.2 enable
  peer 10.1.46.2 route-policy erbai import
  peer 10.1.46.2 advertise-community
#
route-policy yibai permit node 10
 if-match community-filter yibai
 apply origin incomplete
#
route-policy yibai permit node 20
#
route-policy erbai permit node 10
 if-match community-filter erbai
 apply origin incomplete
#
route-policy erbai permit node 20
#
ip community-filter advanced erbai permit 300:200
ip community-filter advanced yibai permit 300:100
#

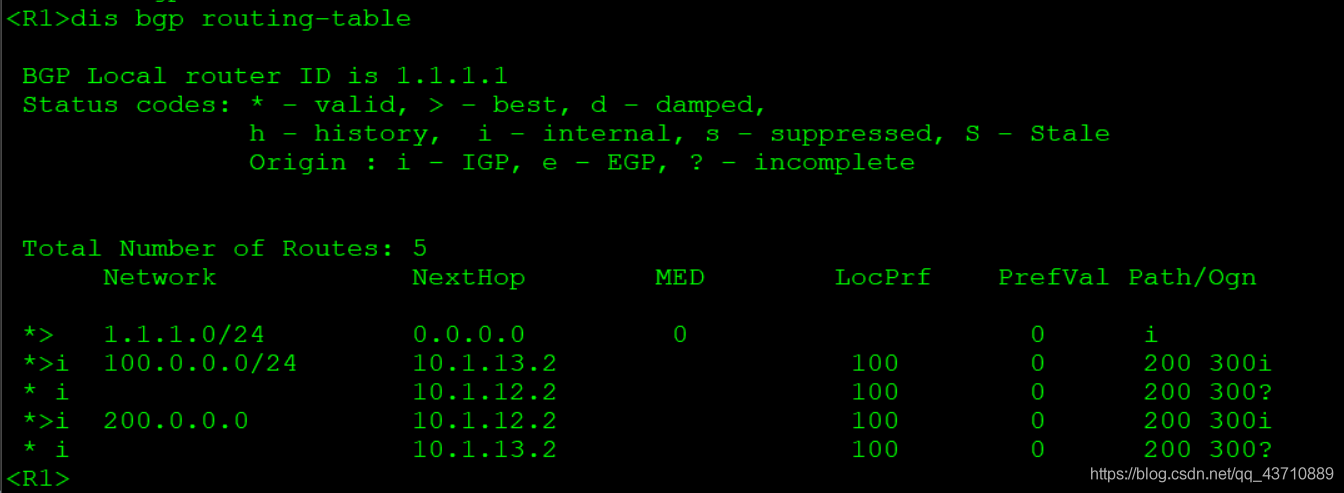

結果：
在這里插入圖片描述

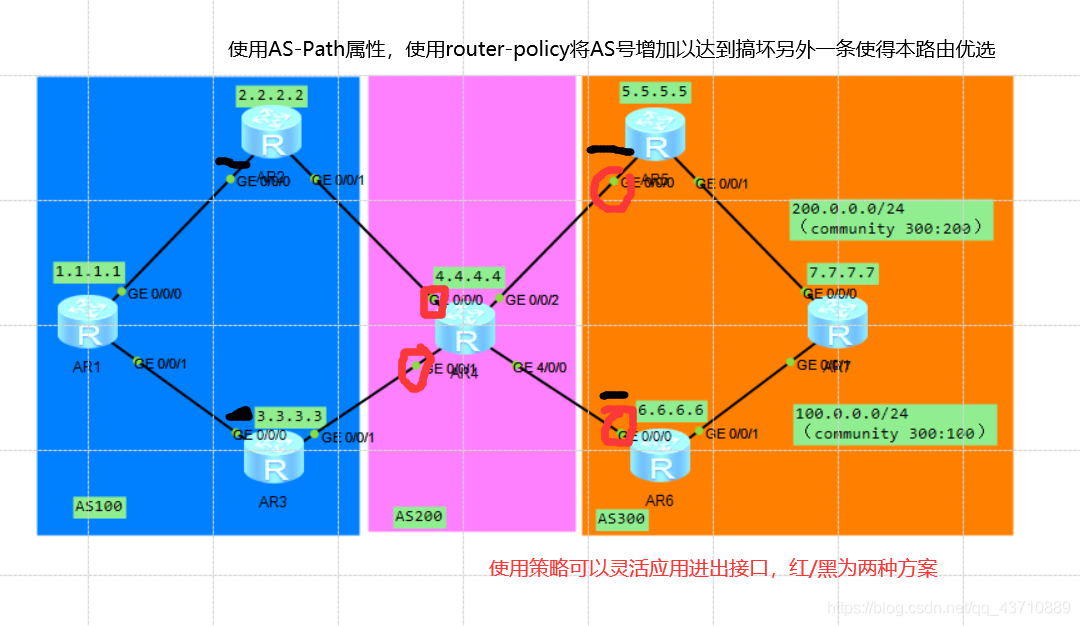

2.AS-Path屬性


bgp 200
 peer 10.1.24.1 as-number 100
 peer 10.1.34.1 as-number 100
 peer 10.1.45.2 as-number 300
 peer 10.1.46.2 as-number 300
 #
 ipv4-family unicast
  undo synchronization
  peer 10.1.24.1 enable
  peer 10.1.24.1 route-policy yibai export
  peer 10.1.24.1 advertise-community
  peer 10.1.34.1 enable
  peer 10.1.34.1 route-policy erbai export
  peer 10.1.34.1 advertise-community
  peer 10.1.45.2 enable
  peer 10.1.45.2 advertise-community
  peer 10.1.46.2 enable
  peer 10.1.46.2 advertise-community
#
route-policy yibai permit node 10
 if-match community-filter yibai
 apply as-path 200 additive
#
route-policy yibai permit node 20
#
route-policy erbai permit node 10
 if-match community-filter erbai
 apply as-path 200 additive
#
route-policy erbai permit node 20
#
ip community-filter advanced erbai permit 300:200
ip community-filter advanced yibai permit 300:100
#

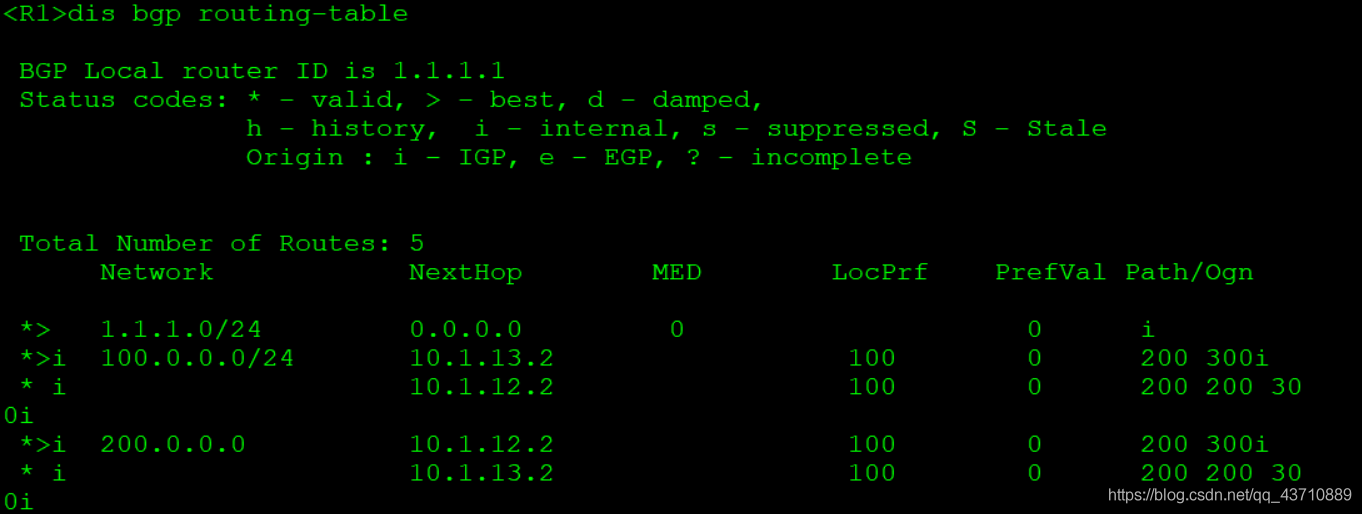

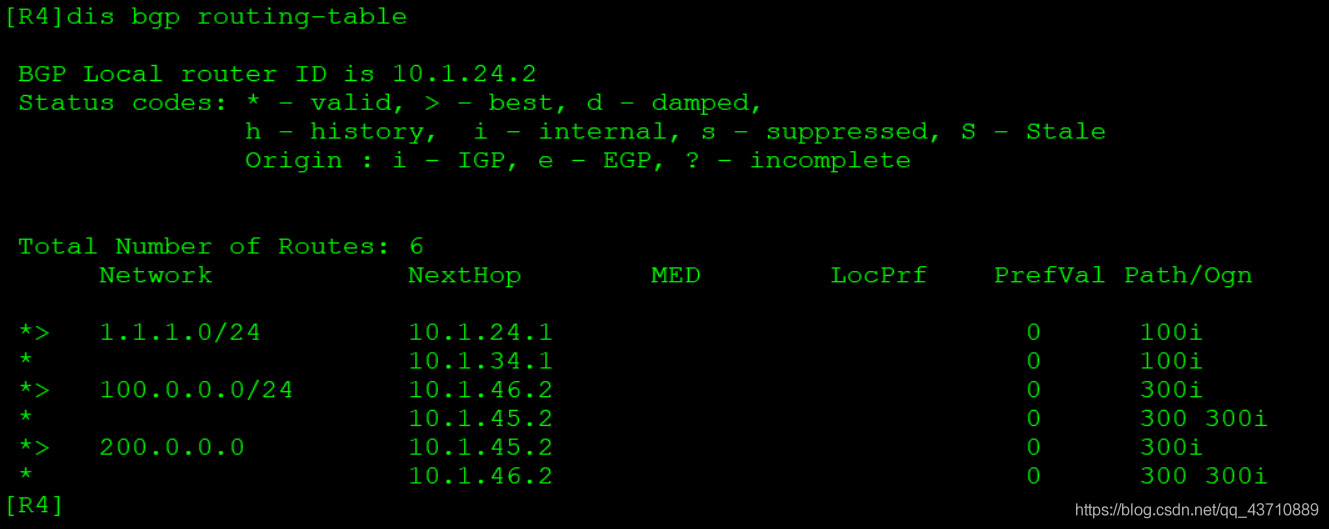

在這里插入圖片描述

3.local-preference（本地優先級屬性）

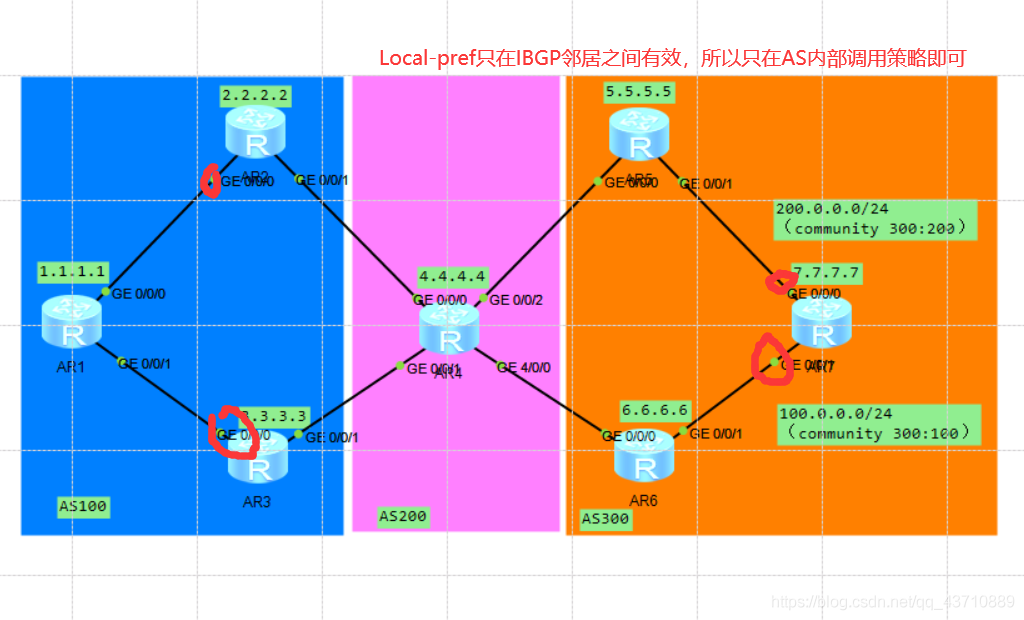

在這里插入圖片描述

使用前置串列抓取路由
ip ip-prefix loc index 10 permit 200.0.0.0 24

#
使用route-policy設定本地優先級屬性
route-policy local permit node 10
 if-match ip-prefix loc
 apply local-preference 200
#
route-policy local permit node 20
#
將策略運用
  peer 10.1.13.1 route-policy local export
#

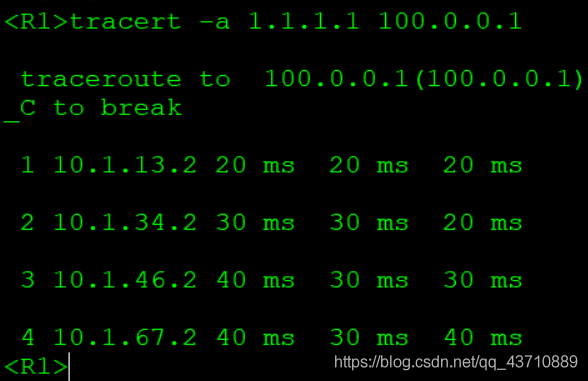

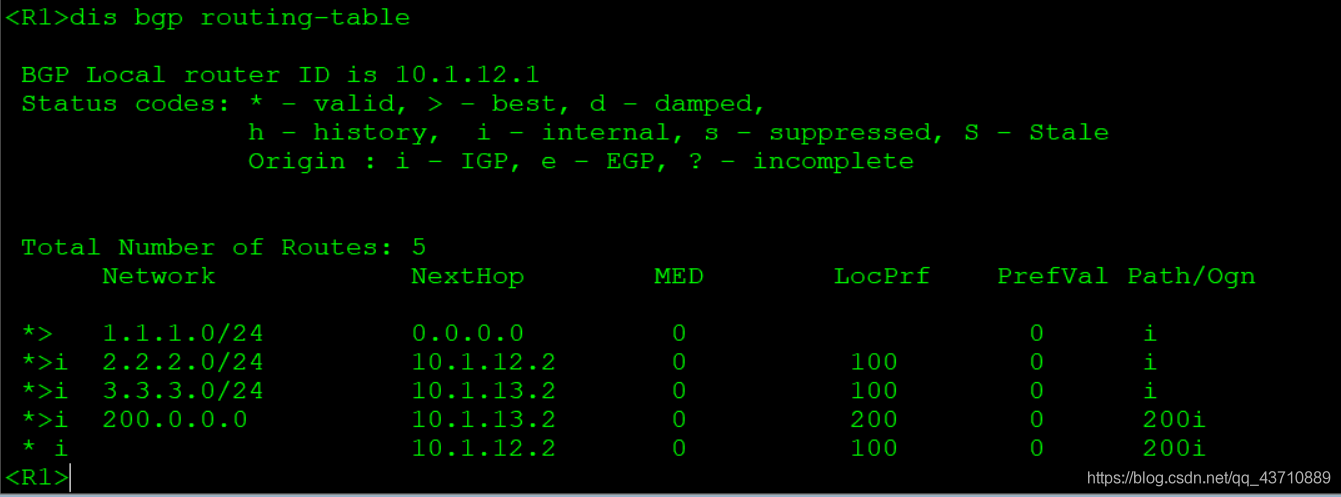

在這里插入圖片描述

4.MED（Muti-Exit-Discriminator）

MED ( Multi-Exit-Discriminator )屬性僅在相鄰兩個AS之間傳遞；所以利用該特性

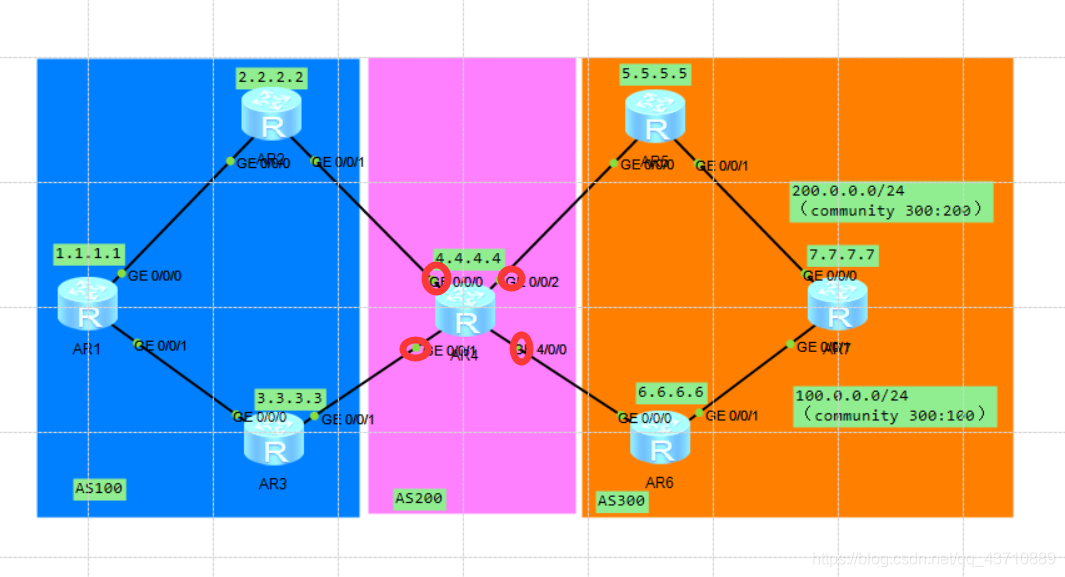

在這里插入圖片描述

5.Preference_Value

去和來的路由都要走一條路，所以需要雙向進行路由策略

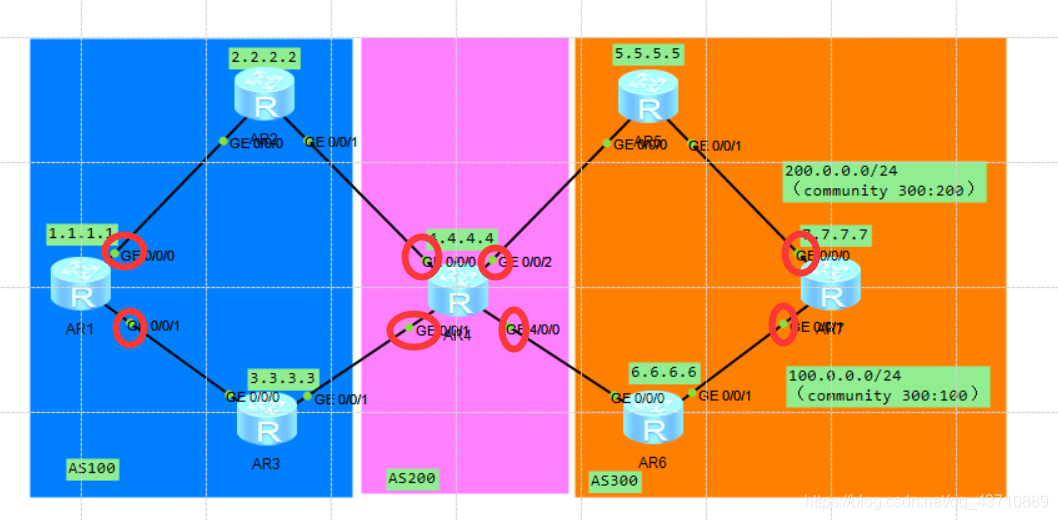

在這里插入圖片描述

#
ip community-filter advanced yibai permit 300:100
#
route-policy yibai permit node 10
 if-match community-filter yibai
 apply preferred-value 100
#
route-policy yibai permit node 20
#
bgp 100
  peer 3.3.3.3 route-policy yibai import
#
