TC264的主板制作
本人小白，如有錯誤請在評論區寫下你的指點，
閱讀TC264的資料手冊

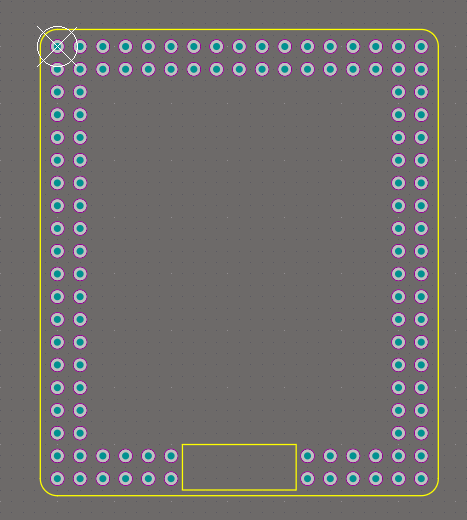

1.首先我們選取的是逐飛的核心板，這與龍邱的核心板有點不一樣，下圖是逐飛的封裝，
龍邱的可自行查閱，我就不一一列舉了，
逐飛的核心板封裝可在其官方網站尋找到，TC264封裝庫和例程.
我們查閱TC264的資料手冊可以了解到TC264針腳不同于像：STM32或者K60這些單片機，它針腳分為兩類：一種就是普通的IO口，另一種就是專門拿來做AD或DA的管腳，
普通IO口開頭字符是P，而AD采集管腳開頭字符是AN，
通過閱覽TC26x的資料手冊，我們可以將串口的RX和TX、以及MT9V032攝像頭所需管腳、OLED 螢屏所需管腳找出來，
我所尋到的是攝像頭：
DATA：可隨意選擇管腳，建議設計不要太混亂，最好直接挨在一起，這樣為之后好布線，
RX：02_2 TX：02_3 這里可以在找不同的串口RX和TX，
MT-FRM：02_0
MT-PIX：02_1
下面是串口可用的針腳，我只寫USART3的RX和TX，
TX：P00_0, P00_1, P15_6, P15_7, P20_0, P20_3, P21_7，
RX：P00_1, P15_7, P20_3, P21_6,
OLED螢屏所需針腳：
SCL為P15_3 ，SDA為P15_5 ，RST為 P15_1 ，DC為 P15_0 ，CS為 P15_2 ，
設計原理圖
這就需要根據自己所需合理地使用管腳，避免管腳的重復使用，
這里建議不要使用P14_2 P14_3 P14_4 P14_5 P14_6 P10_5 P10_6 這幾個管腳，因為這些是BOOT腳使用不當會導致芯片無法正常作業，

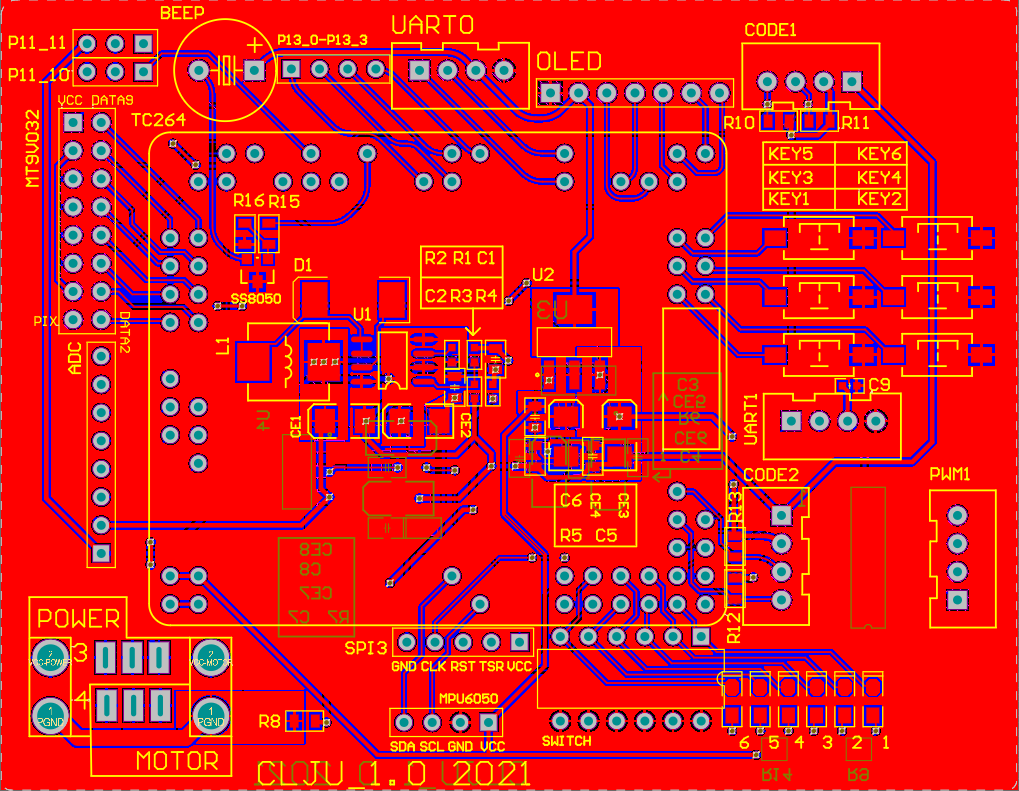

我所設計的就如下圖：
如果本篇文章對你起到了一些幫助，請點贊關注一波鴨，
