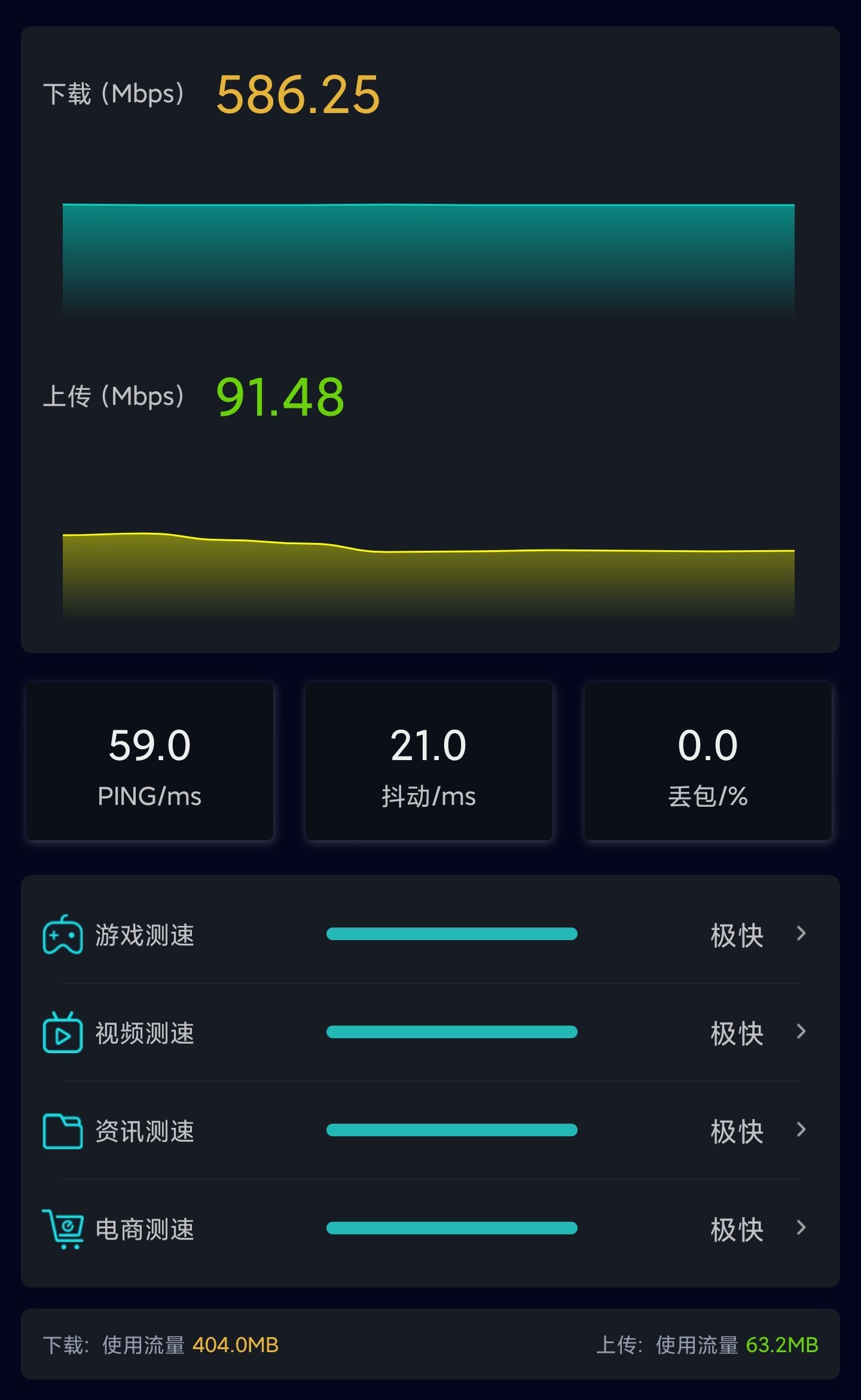

最近放假在家沒事干，正好剛剛升級了新的500M光纖，換了小米的AX3600路由器，speedtest速率能到580M左右，下面放圖，

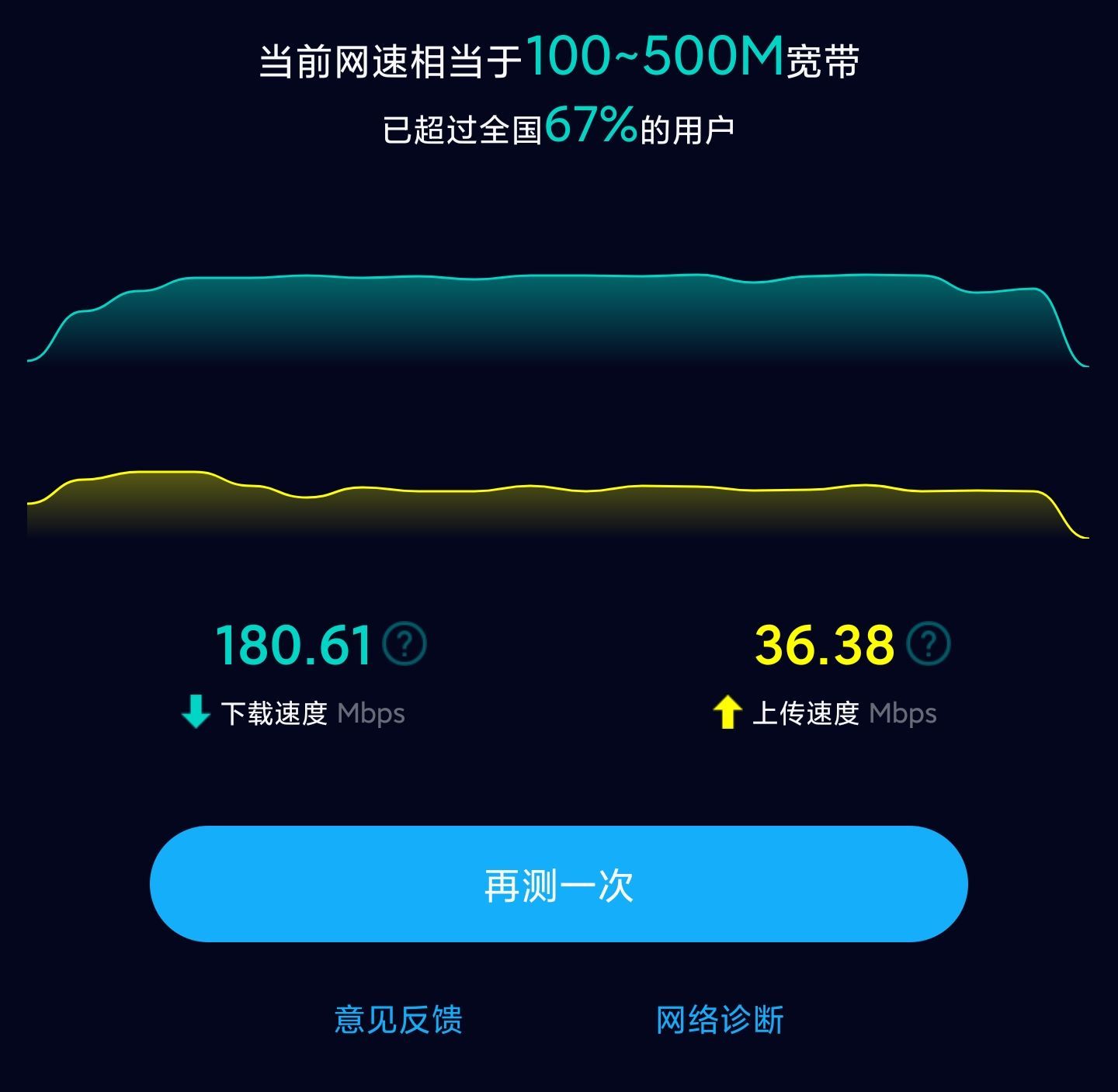

下面則是在更新路由器和帶寬之前經常斷網的房間的測驗資料，可以到將近200M
可以看出網路質量是有很大提升的，直接賦予我在房間快樂沖浪的無上權力，
舒服之余，下午沒事做的時候就想著把WLAN的一些內容整理一下，一個下午的時間看了不少資料，很多原本模糊的概念和資料清晰了很多，下面就推導一下AX3600 5G頻段的理論上限速率，也就是2402M這個資料是如何而來的，推匯出這個資料，基本上802.11ax的大多數熱點名詞都能有一定的了解，
首先需要知道的是計算理論上限速率的公式是什么，如下：
理論速率 = （符號位長 × 碼率 × 子載波數量 × 空間流） ÷ 傳輸時間
該公式其實就是計網里邊公式 速率 = 碼元速率 × 符號位長 的變式，下面來分析該公式的每一部分，
首先需要計算符號位長，其實值得就是傳輸程序中的一個碼元所占的位長，這一資料通常和該通信程序中的調制方式直接相關，
802.11ax所采用的新型調制方式為1024QAM，具體原理不在此贅述，大家想要了解的可以上維基看看，
簡單來說則是此種調制方式的碼元有1024種不同的型別，1024種型別則需要10位二進制數來編碼，這個答案是呼之欲出的，
符號位長為10是在1024QAM的情況下，如果為256QAM，則位長則為8位，256QAM為802.11ac的調制方式，由此可見在符號位長上，wifi6對于wif5有(10 - 8)/8 = 0.25的提高，
該公式中的碼率不能與碼元速率混淆，在傳輸程序中，為了保證傳輸質量，不可能所有位數都用于資料傳輸，需要有一部分資料用于糾錯等用途，802.11n，802.11ac，802.11ax的最大碼率都是5/6，
之后為資料子載波數量的計算，該部分應該是全文中最繞的一部分內容，因為涉及到一些名詞的轉換，所以會有一定的閱讀難度，

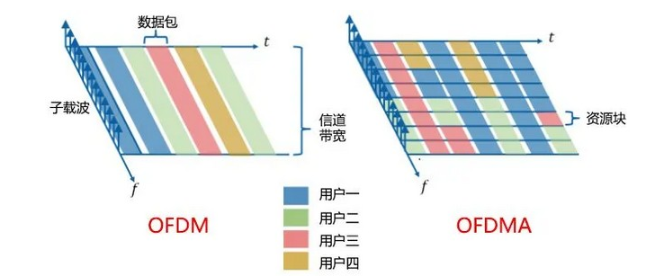

首先我們需要簡單的802.11ax中提出的OFDMA技術，下圖能夠很好的解釋OFDM與OFDMA的區別
從圖中可以看出，對于OFDM而言，在每一個時隙內，所以子載波都為同1個用戶進行服務，而對于OFDMA而言，在同一時隙中，不同的載波也能夠服務不同的用戶，靈活性更高，這也是其中A（acess）的意思，
那么這個子載波的資料從何而來呢，這也是我今天折騰了最久的問題，如果不考慮原理，下面一個表格可以解決問題
不同的協議與不同的頻寬對應著不同的子載波數量，如果想要單純計算，對應查表即可，下面簡單描述一下原理，即這個數目從何而來，

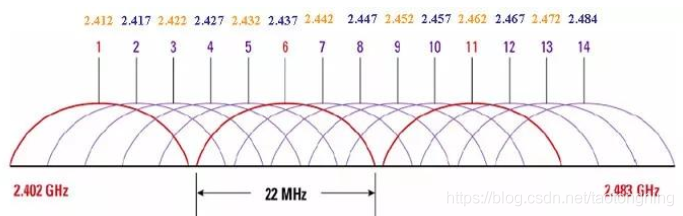

首先解釋頻寬這一引數的意義，簡單來說就是上網所占用的頻帶寬度，可以把整體的頻段當成一條大路，而信道則為其中的一些車道，2.4G與5G頻段我們分開說，2.4G頻段中共有13個公用的子信道，每個信道都是公用的，大家都可以隨意選擇，你可以選擇信道1，你家樓上也能選信道2（當然一般都是路由器自己選），每個子信道的中心頻率間隔為5Mhz，而每個信道的范圍則為22Mhz，大家用聰明的小腦瓜想想就能知道，不同頻段，同一頻段不同wifi之間的干擾是必然存在的，上個圖，一目了然，
而對于5G頻段而言，共有40M，80M，160M三種頻寬，而5G頻段分配了總共劃分了36，40，44，48，52，56，64，149，153，157，161，165共計12個信道，每個信道之間的間距為20M，雖然是相對2.4G有所提高，但如果使用80M與160M頻寬，還是會占用周邊信道的范圍，不可避免的造成干擾，所以實際使用時很難達到理想的效果，

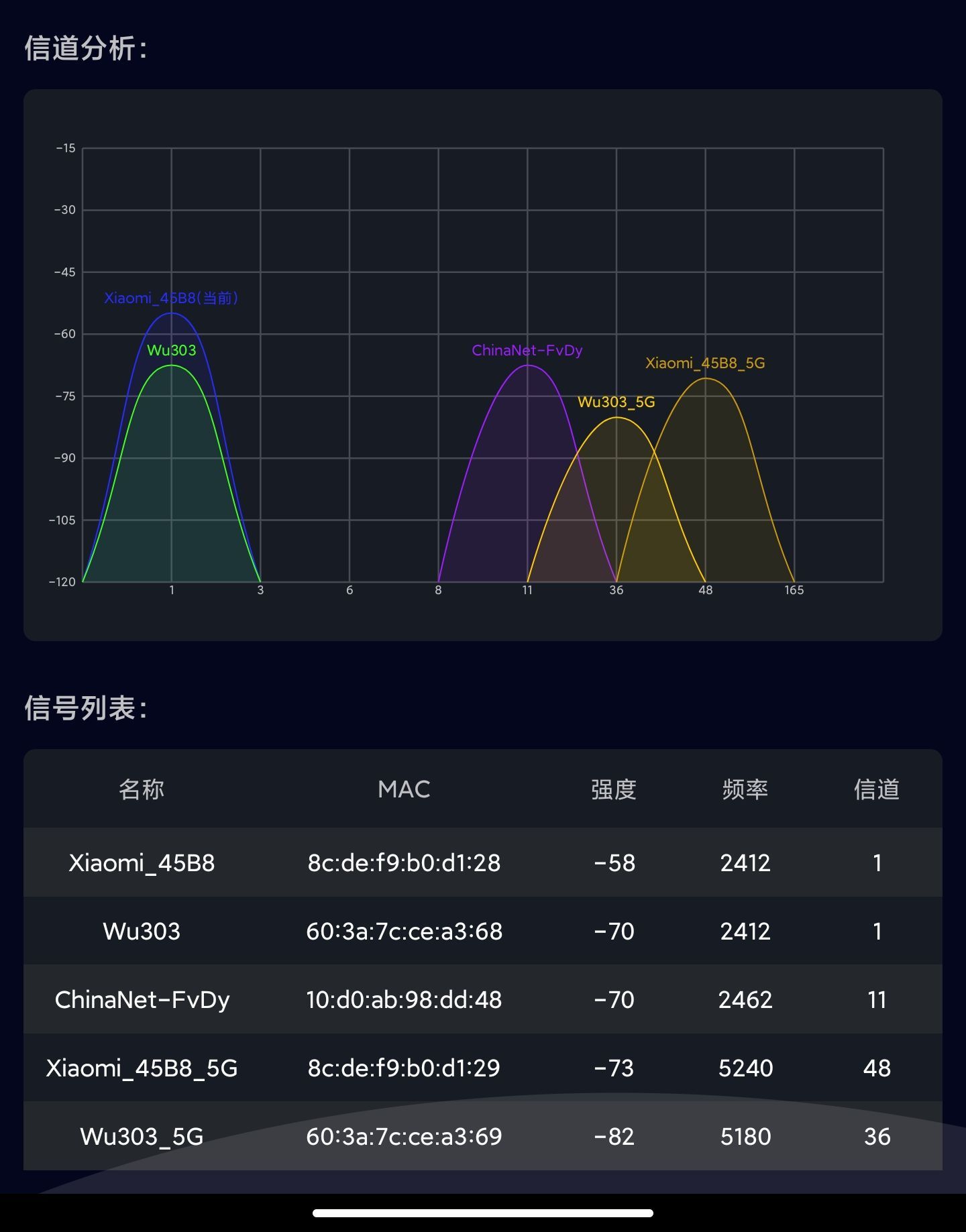

下面進入看圖說話環節，用自家wifi環境做例子解釋一下，
首先看2.4G頻段，當前信道1有兩個wifi占用，所以不可避免的會產生干擾，再看后面的頻段，china-net獨占用了11信道，303和45db則各自占用一個5G的信道，通信質量相對來說較好，（注意該圖中的信道劃分并非成比例，而是示意圖，并非實際的信道狀況），
簡單了解了頻寬的物理含義之后，就需要知道如何通過頻寬計算子載波數量，子載波需要均勻的分布在一個信道上，對于802.11ax，每個子載波之間的距離為78.125k，這一資料是802.11ac的25%，如果要進行計算，取理想情況下的最大頻款80M，得到子載波數為1024，有些同學可能會發現這與表格中的內容并不相符，確實，因為是實際使用中，并不是所有的頻段都用于傳輸資訊的子載波，也會用于保護子載波等其他用途，具體可見這一文章，其中有非常細致的解釋，非常難得，扣除其他的頻段后，最后留下來的則是980個子載波用于傳輸資料，
接下來是空間流的計算，首先需要了解MU-MIMO這一技術，簡單來說，這一技術能夠顯著提高網路總吞吐量，如果想要實作MU-MIMO傳輸，則需要路由器與手機等設備都支持同樣型別的MU-MIMO，目前型別有2×2，4×4 ，8×8，其中的2,4,8則為空間流的值，MU-MIMO具體原理可見文章，以本人的小米11為例，該設備與AX3600都支持2×2的MU-MIMO，所以能夠完成該類通信，
最后是傳輸時間的計算，傳輸時間的計算為傳輸一個碼元（一般稱為symbol，我習慣叫做碼元）的時間加上碼元之間的時隙，不同協議的時隙也不相同，如下圖所示：
對于802.11ax而言，時隙為0.8us，總的傳輸時間為12.8us + 0.8us，即13.6us，

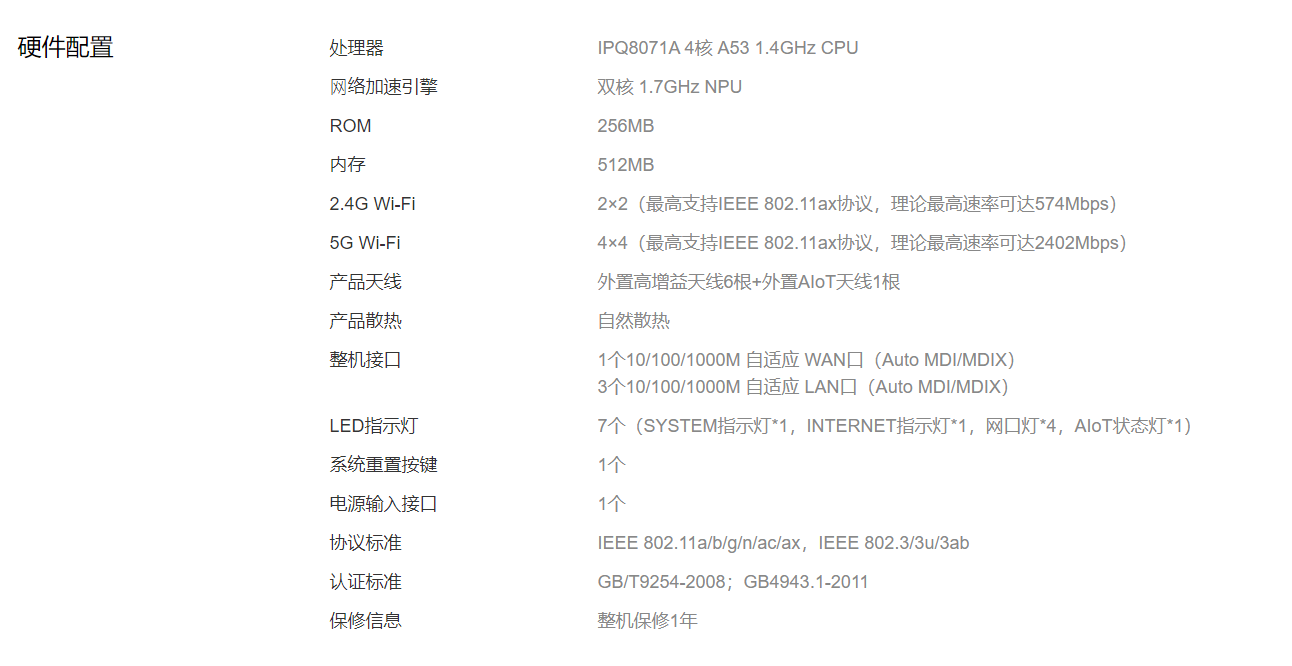

綜上，完成了所有變數的計算，根據AX3600的硬體引數，如下圖：
在5G模式下進行計算，理論傳輸速率為 10(碼長) × 5/6(碼率) × 980(子載波) × 4(空間流) ÷ 13.6 = 2401.9M，與官方宣傳的2402M無誤，
研究了一個下午，才勉強搞清楚了一些最淺顯的內容，想要有一定的了解，對于我這樣學習過相關理論知識的人來說都不算輕松，對于其他領域的人來說那學習成本則更加高，而目前世面上的多數商家慣用各種偷換概念，宣傳一些實際意義并不大的資料以博眼球，想要減少這類影響，需要更多人去了解，學習，重鑄消費者榮光，吾輩義不容辭，
