影像灰度直方圖（Histogram）是灰度級分布的函式，是對影像中灰度級分布的統計，灰度直方圖是將數字影像中的所有像素，按斬訓度值的大小，統計其出現的頻率并繪制相關圖形，本章主要講解Matplotlib和OpenCV繪制直方圖的兩種方法，對比了灰度處理演算法前后的直方圖，實作掩膜直方圖繪制、影像H-S直方圖、直方圖判斷黑夜白天等內容，

一.影像直方圖概述

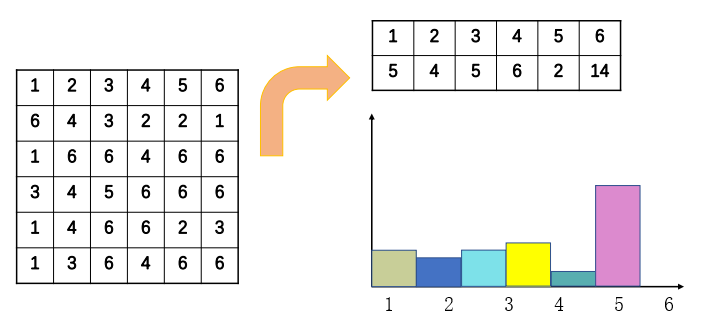

灰度直方圖是灰度級的函式，描述的是影像中每種灰度級像素的個數，反映影像中每種灰度出現的頻率，假設存在一幅6×6像素的影像，接著統計其1至6灰度級的出現頻率，并繪制如圖1所示的柱狀圖，其中橫坐標表示灰度級，縱坐標表示灰度級出現的頻率，

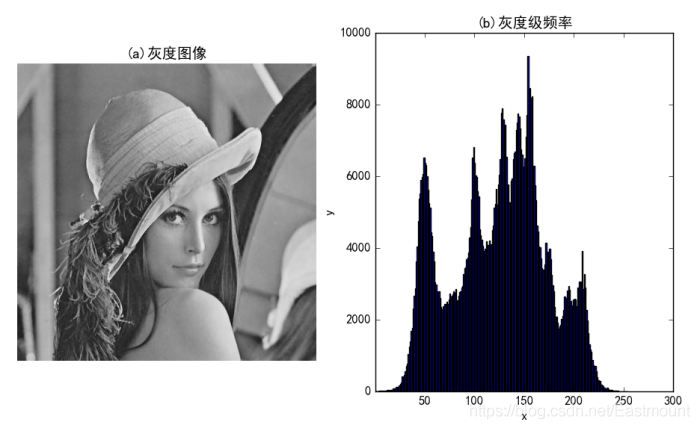

如果灰度級為0-255（最小值0為黑色，最大值255為白色），同樣可以繪制對應的直方圖，如圖2所示，左邊是一幅灰度影像（Lena灰度圖），右邊是對應各像素點的灰度級頻率，

為了讓影像各灰度級的出現頻數形成固定標準的形式，可以通過歸一化方法對影像直方圖進行處理，將待處理的原始影像轉換成相應的標準形式[3]，假設變數r表示影像中像素灰度級，歸一化處理后會將r限定在下述范圍：

在灰度級中，r為0時表示黑色，r為1時表示白色，對于一幅給定影像，每個像素值位于[0,1]區間之內，接著計算原始影像的灰度分布，用概率密度函式P?實作，為了更好地進行數字影像處理，必須引入離散形式，在離散形式下，用rk表示離散灰度級，P(rk)代替P?，并滿足公式（2），

公式中，nk為影像中出現rk這種灰度的像素數，n是影像中像素總數，是概率論中的頻數，l是灰度級總數（通常l為256級灰度），接著在直角坐標系中做出rk和P(rk)的關系圖，則成為灰度級的直方圖，

假設存在一幅3×3像素的影像，其像素值如公式（9-3）所示，則歸一化直方圖的步驟如下：

• 首先統計各灰度級對應的像素個數，用x陣列統計像素點的灰度級，y陣列統計具有該灰度級的像素個數，其中，灰度為1的像素共3個，灰度為2的像素共1個，灰度為3的像素共2個，灰度為4的像素共1個，灰度為5的像素共2個，

• 接著統計總像素個數，如公式（5）所示，

• 最后統計各灰度級的出現概率，通過公式（6）進行計算，其結果如下：

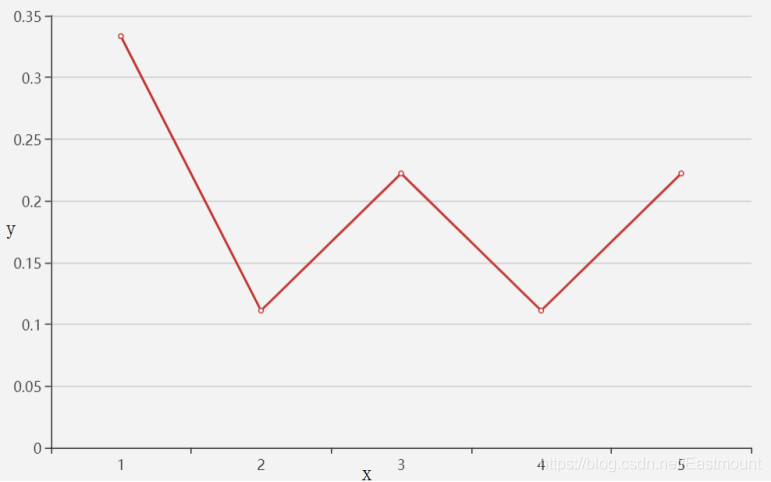

繪制的歸一化圖行如圖3所示，橫坐標表示影像中各個像素點的灰度級，縱坐標表示出現這個灰度級的概率，

直方圖被廣泛應用于計算機視覺領域，在使用邊緣和顏色確定物體邊界時，通過直方圖能更好地選擇邊界閾值，進行閾值化處理，同時，直方圖對物體與背景有較強對比的景物的分割特別有用，可以應用于檢測視頻中場景的變換及影像中的興趣點，簡單物體的面積和綜合光密度IOD也可以通過影像的直方圖計算而得，

二.Matplotlib繪制直方圖

Matplotlib是Python強大的資料可視化工具，主要用于繪制各種2D圖形，本小節Python繪制直方圖主要呼叫matplotlib.pyplot庫中hist()函式實作，它會根據資料源和像素級繪制直方圖，其函式主要包括五個常用的引數，如下所示：

• n, bins, patches = plt.hist(arr, bins=50, normed=1, facecolor=‘green’, alpha=0.75)
  – arr表示需要計算直方圖的一維陣列
  – bins表示直方圖顯示的柱數，可選項，默認值為10
  – normed表示是否將得到的直方圖進行向量歸一化處理，默認值為0
  – facecolor表示直方圖顏色
  – alpha表示透明度
  – n為回傳值，表示直方圖向量
  – bins為回傳值，表示各個bin的區間范圍
  – patches為回傳值，表示回傳每個bin里面包含的資料，是一個串列

影像直方圖的Python實作代碼如下所示，該示例主要是通過matplotlib.pyplot庫中的hist()函式繪制的，注意，讀取的“picture.bmp”影像的像素為二維陣列，而hist()函式的資料源必須是一維陣列，通常需要通過函式ravel()拉直影像，

# -*- coding: utf-8 -*-
# By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取圖片
img = cv2.imread('lena.bmp')

#灰度轉換
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#直方圖均衡化處理
result = cv2.equalizeHist(gray)

#顯示影像
plt.subplot(221)
plt.imshow(gray, cmap=plt.cm.gray), plt.axis("off"), plt.title('(a)')
plt.subplot(222)
plt.imshow(result, cmap=plt.cm.gray), plt.axis("off"), plt.title('(b)')
plt.subplot(223)
plt.hist(img.ravel(), 256), plt.title('(c)')
plt.subplot(224)
plt.hist(result.ravel(), 256), plt.title('(d)')
plt.show()

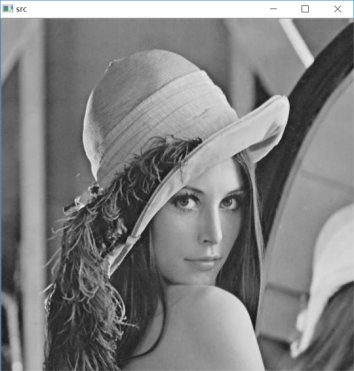

讀取顯示的“lena”灰度影像如圖4所示，

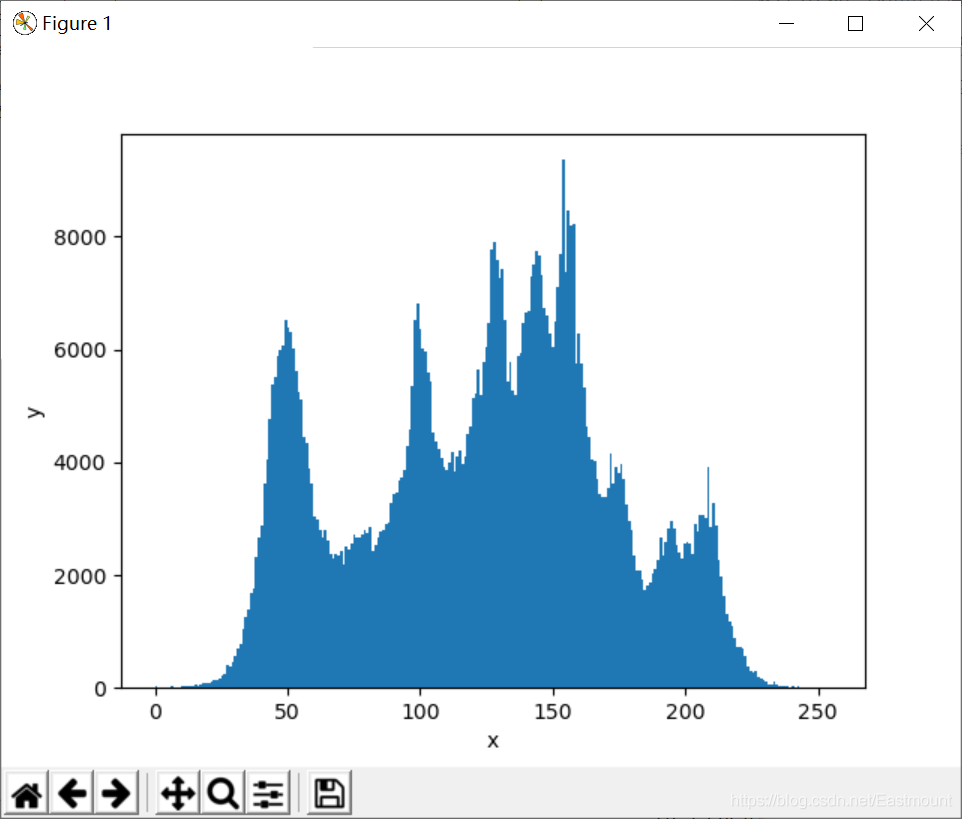

最終的灰度直方圖如圖5所示，它將Lena圖256級灰度和各個灰度級的頻數繪制出來，其中x軸表示影像的256級灰度，y軸表示各個灰度級的頻數，

如果呼叫下列函式，則繪制的直方圖是經過標準化處理，并且顏色為綠色、透明度為0.75的直方圖，如圖6所示，

• plt.hist(src.ravel(), bins=256, density=1, facecolor=‘green’, alpha=0.75)

彩色直方圖是高維直方圖的特例，它統計彩色圖片RGB各分量出現的頻率，即彩色概率分布資訊，彩色圖片的直方圖和灰度直方圖一樣，只是分別畫出三個通道的直方圖，然后再進行疊加，其代碼如下所示，Lena彩色原始影像如圖7所示，

#coding:utf-8
# By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
src = cv2.imread('Lena.png')

#獲取BGR三個通道的像素值
b, g, r = cv2.split(src)
print(r,g,b)

#繪制直方圖
plt.figure("Lena")
#藍色分量
plt.hist(b.ravel(), bins=256, density=1, facecolor='b', edgecolor='b', alpha=0.75)
#綠色分量
plt.hist(g.ravel(), bins=256, density=1, facecolor='g', edgecolor='g', alpha=0.75)
#紅色分量
plt.hist(r.ravel(), bins=256, density=1, facecolor='r', edgecolor='r', alpha=0.75)
plt.xlabel("x")
plt.ylabel("y")
plt.show()

#顯示原始影像
cv2.imshow("src", src)
cv2.waitKey(0)
cv2.destroyAllWindows()

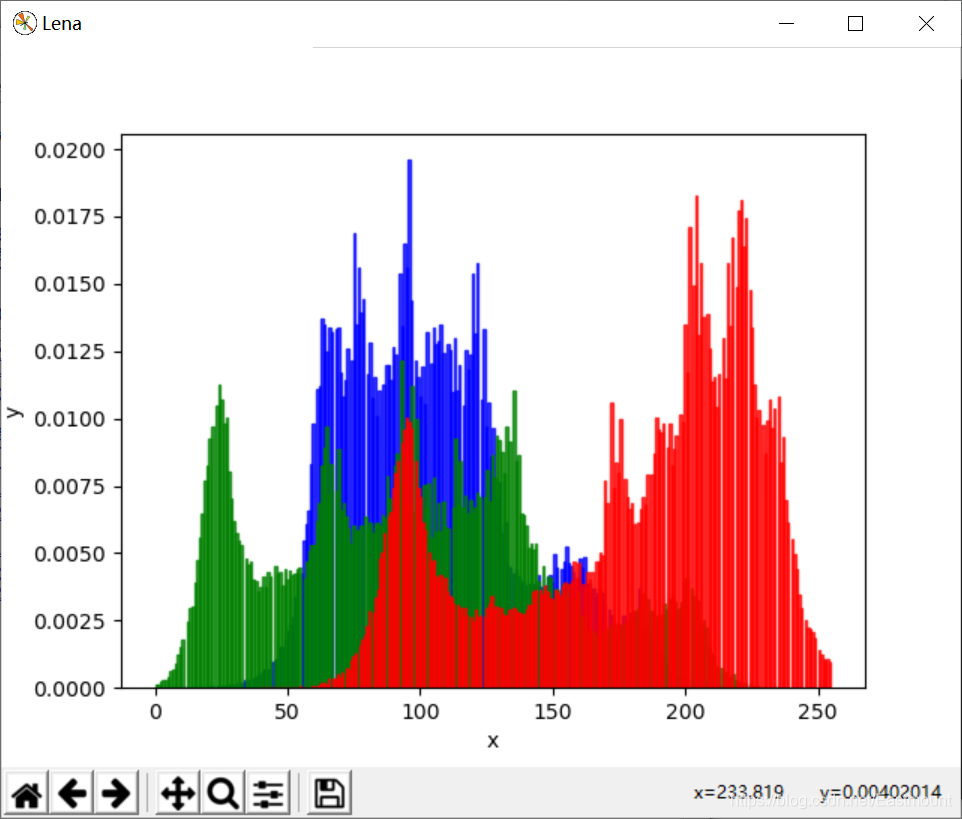

繪制的彩色直方圖如圖8所示，包括紅色、綠色、藍色三種對比，

如果希望將三個顏色分量的柱狀圖分開繪制并進行對比，則使用如下代碼實作，呼叫plt.figure(figsize=(8, 6))函式繪制視窗，以及plt.subplot()函式分別繪制4個子圖，

#coding:utf-8
# By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt
import matplotlib

#讀取影像
src = cv2.imread('Lena.png')

#轉換為RGB影像
img_rgb = cv2.cvtColor(src, cv2.COLOR_BGR2RGB)

#獲取BGR三個通道的像素值
b, g, r = cv2.split(src)
print(r,g,b)

plt.figure(figsize=(8, 6))

#設定字體
matplotlib.rcParams['font.sans-serif']=['SimHei']

#原始影像
plt.subplot(221)
plt.imshow(img_rgb)
plt.axis('off')
plt.title("(a)原影像")

#繪制藍色分量直方圖
plt.subplot(222)
plt.hist(b.ravel(), bins=256, density=1, facecolor='b', edgecolor='b', alpha=0.75)
plt.xlabel("x")
plt.ylabel("y")
plt.title("(b)藍色分量直方圖")

#繪制綠色分量直方圖
plt.subplot(223)
plt.hist(g.ravel(), bins=256, density=1, facecolor='g', edgecolor='g', alpha=0.75)
plt.xlabel("x")
plt.ylabel("y")
plt.title("(c)綠色分量直方圖")

#繪制紅色分量直方圖
plt.subplot(224)
plt.hist(r.ravel(), bins=256, density=1, facecolor='r', edgecolor='r', alpha=0.75)
plt.xlabel("x")
plt.ylabel("y")
plt.title("(d)紅色分量直方圖")
plt.show()

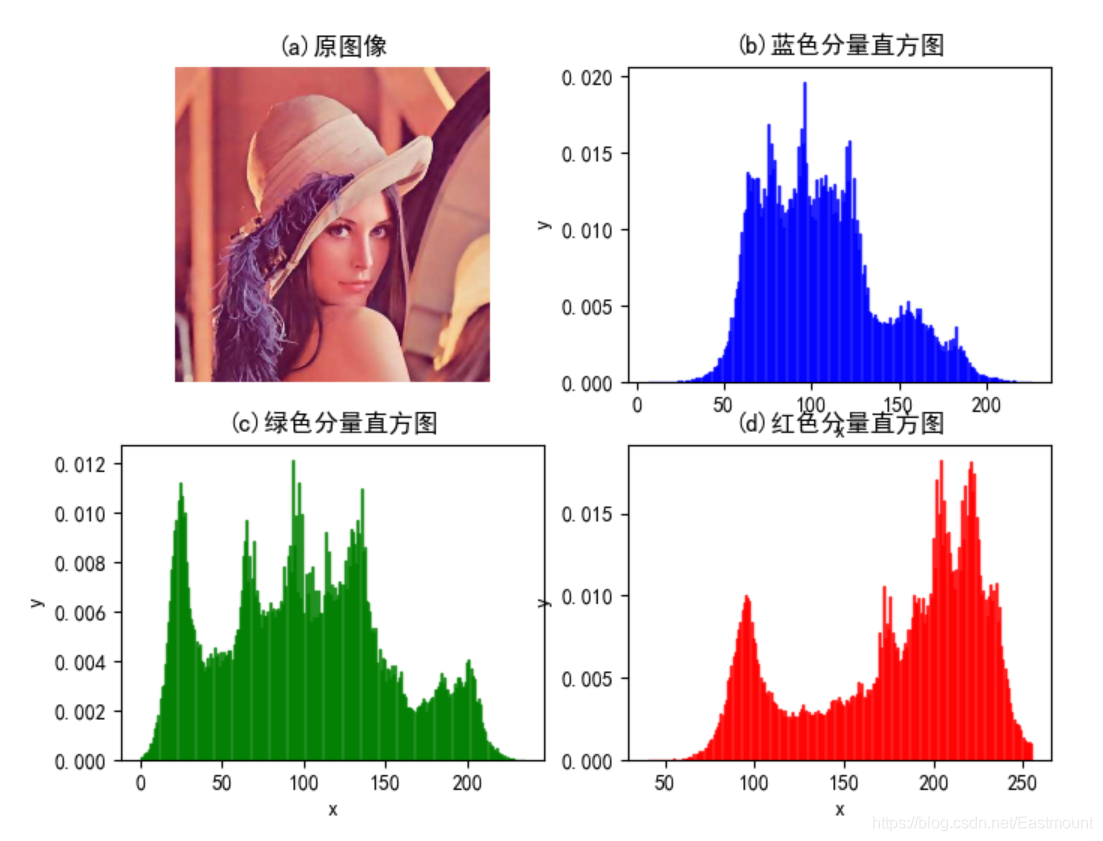

最終輸出的圖形如圖9所示,，圖9(a)表示原影像，圖9(b)表示藍色分量直方圖，圖9?表示綠色分量直方圖，圖9(d)表示紅色分類直方圖，

三.OpenCV繪制直方圖

前一小節講解了如何呼叫matplotlib庫繪制直方圖，接下來講解使用OpenCV庫繪制直方圖的方法，在OpenCV中可以使用calcHist()函式計算直方圖，計算完成之后采用OpenCV中的繪圖函式，如繪制矩形的rectangle()函式，繪制線段的line()函式來完成，其中，cv2.calcHist()的函式原型及常見六個引數如下：

• hist = cv2.calcHist(images, channels, mask, histSize, ranges, accumulate)
  – hist表示直方圖，回傳一個二維陣列
  – images表示輸入的原始影像
  – channels表示指定通道，通道編號需要使用中括號，輸入影像是灰度影像時，它的值為[0]，彩色影像則為[0]、[1]、[2]，分別表示藍色（B）、綠色（G）、紅色（R）
  – mask表示可選的操作掩碼，如果要統計整幅影像的直方圖，則該值為None；如果要統計影像的某一部分直方圖時，需要掩碼來計算
  – histSize表示灰度級的個數，需要使用中括號，比如[256]
  – ranges表示像素值范圍，比如[0, 255]
  – accumulate表示累計疊加標識，默認為false，如果被設定為true，則直方圖在開始分配時不會被清零，該引數允許從多個物件中計算單個直方圖，或者用于實時更新直方圖；多個直方圖的累積結果用于對一組影像的直方圖計算

接下來的代碼是計算影像各灰度級的大小、形狀及頻數，接著呼叫plot()函式繪制直方圖曲線，

#encoding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt
import matplotlib

#讀取影像
src = cv2.imread('lena.bmp')

#計算256灰度級的影像直方圖
hist = cv2.calcHist([src], [0], None, [256], [0,255])

#輸出直方圖大小、形狀、數量
print(hist.size)
print(hist.shape)
print(hist)

#設定字體
matplotlib.rcParams['font.sans-serif']=['SimHei']

#顯示原始影像和繪制的直方圖
plt.subplot(121)
plt.imshow(src, 'gray')
plt.axis('off')
plt.title("(a)Lena灰度影像")

plt.subplot(122)
plt.plot(hist, color='r')
plt.xlabel("x")
plt.ylabel("y")
plt.title("(b)直方圖曲線")
plt.show()

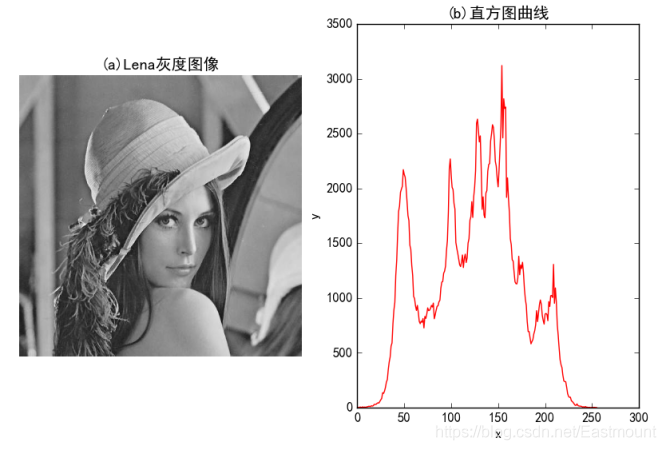

上述代碼繪制的“Lena”灰度影像所對應的直方圖曲線如圖10所示，圖10(a)表示原影像，圖10(b)表示對應的灰度直方圖曲線，

同時輸出直方圖的大小、形狀及數量，如下所示：

256
(256L, 1L)
[[7.000e+00]
 [1.000e+00]
 [0.000e+00]
 [6.000e+00]
 [2.000e+00]
 ....
 [1.000e+00]
 [3.000e+00]
 [2.000e+00]
 [1.000e+00]
 [0.000e+00]]

彩色影像呼叫OpenCV繪制直方圖的演算法與灰度影像一樣，只是從B、G、R三個放量分別進行計算及繪制，詳見代碼，

#encoding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt
import matplotlib

#讀取影像
src = cv2.imread('Lena.png')

#轉換為RGB影像
img_rgb = cv2.cvtColor(src, cv2.COLOR_BGR2RGB)

#計算直方圖
histb = cv2.calcHist([src], [0], None, [256], [0,255])
histg = cv2.calcHist([src], [1], None, [256], [0,255])
histr = cv2.calcHist([src], [2], None, [256], [0,255])

#設定字體
matplotlib.rcParams['font.sans-serif']=['SimHei']

#顯示原始影像和繪制的直方圖
plt.subplot(121)
plt.imshow(img_rgb, 'gray')
plt.axis('off')
plt.title("(a)Lena原始影像")

plt.subplot(122)
plt.plot(histb, color='b')
plt.plot(histg, color='g')
plt.plot(histr, color='r')
plt.xlabel("x")
plt.ylabel("y")
plt.title("(b)直方圖曲線")
plt.show()

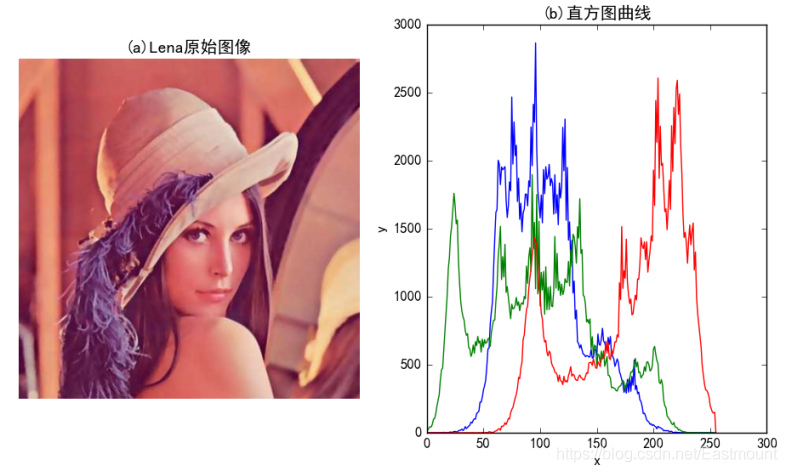

最侄訓制的“Lena”彩色影像及其對應的彩色直方圖曲線如圖11所示，其中圖11(a)表示Lena原始影像，圖11(b)表示對應的彩色直方圖曲線，

四.掩膜直方圖

如果要統計影像的某一部分直方圖，就需要使用掩碼（蒙板）來進行計算，假設將要統計的部分設定為白色，其余部分設定為黑色，然后使用該掩膜進行直方圖繪制，其完整代碼如下所示，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt
import matplotlib

#讀取影像
img = cv2.imread('yxz.png')

#轉換為RGB影像
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

#設定掩膜
mask = np.zeros(img.shape[:2], np.uint8)
mask[100:300, 100:300] = 255
masked_img = cv2.bitwise_and(img, img, mask=mask)

#影像直方圖計算
hist_full = cv2.calcHist([img], [0], None, [256], [0,256]) #通道[0]-灰度圖

#影像直方圖計算(含掩膜)
hist_mask = cv2.calcHist([img], [0], mask, [256], [0,256])

plt.figure(figsize=(8, 6))

#設定字體
matplotlib.rcParams['font.sans-serif']=['SimHei']

#原始影像
plt.subplot(221)
plt.imshow(img_rgb, 'gray')
plt.axis('off')
plt.title("(a)原始影像")

#繪制掩膜
plt.subplot(222)
plt.imshow(mask, 'gray')
plt.axis('off')
plt.title("(b)掩膜")

#繪制掩膜設定后的影像
plt.subplot(223)
plt.imshow(masked_img, 'gray')
plt.axis('off')
plt.title("(c)影像掩膜處理")

#繪制直方圖
plt.subplot(224)
plt.plot(hist_full)
plt.plot(hist_mask)
plt.title("(d)直方圖曲線")
plt.xlabel("x")
plt.ylabel("y")
plt.show()

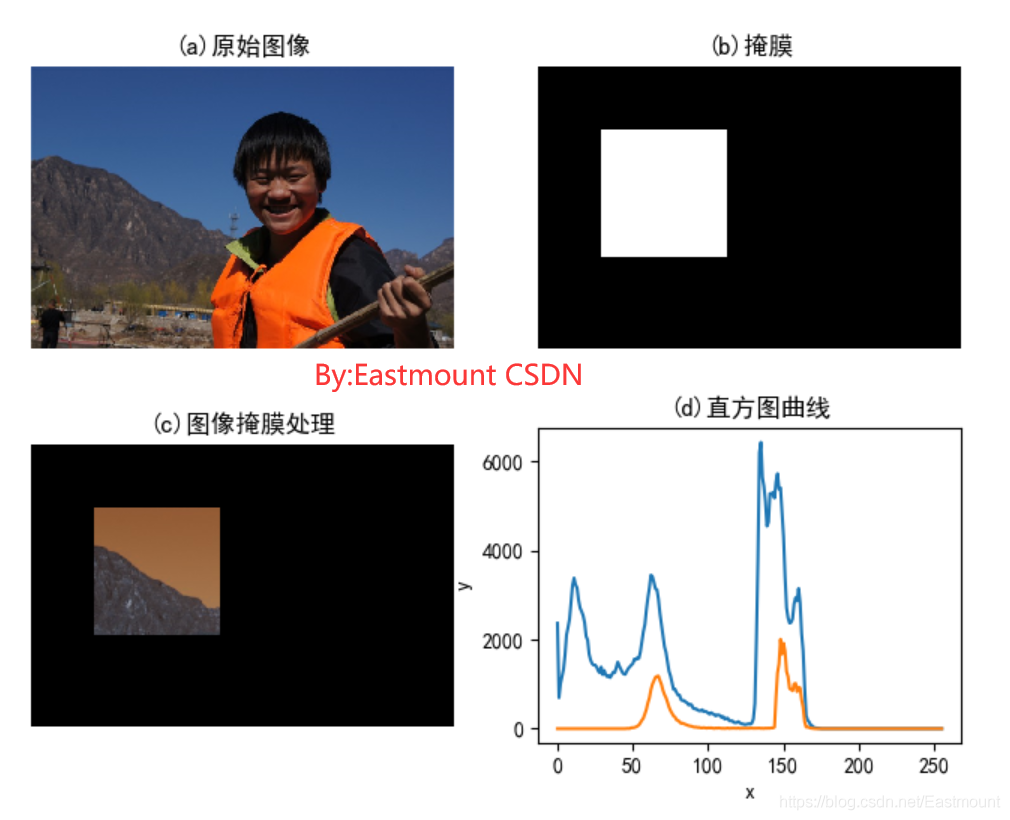

其運行結果如圖12所示，它使用了一個200×200像素的掩膜進行實驗，其中圖12(a)表示原始影像，圖12(b)表示200×200像素的掩膜，圖12?表示原始影像進行掩膜處理，圖12(d)表示直方圖曲線，藍色曲線為原始影像的灰度值直方圖分布情況，綠色波動更小的曲線為掩膜直方圖曲線，

五.影像灰度變換直方圖對比

前面詳細介紹了影像灰度變換和閾值變換，本小節將結合直方圖分別對比影像灰度變換前后的變化，方便讀者更清晰地理解灰度變換和閾值變換，

• [Python影像處理] 三十一.影像點運算處理兩萬字詳細總結（灰度化處理、閾值化處理）

1.灰度上移變換影像直方圖對比

影像灰度上移變換使用的運算式為：

• DB=DA+50

該演算法將實作影像灰度值的上移，從而提升影像的亮度，結合直方圖對比的實作代碼如下所示，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
img = cv2.imread('lena.bmp')

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#獲取影像高度和寬度
height = grayImage.shape[0]
width = grayImage.shape[1]
result = np.zeros((height, width), np.uint8)

#影像灰度上移變換 DB=DA+50
for i in range(height):
    for j in range(width):
        if (int(grayImage[i,j]+50) > 255):
            gray = 255
        else:
            gray = int(grayImage[i,j]+50)

        result[i,j] = np.uint8(gray)

#計算原圖的直方圖
hist = cv2.calcHist([img], [0], None, [256], [0,255])

#計算灰度變換的直方圖
hist_res = cv2.calcHist([result], [0], None, [256], [0,255])

#原始影像
plt.figure(figsize=(8, 6))
plt.subplot(221), plt.imshow(img, 'gray'), plt.title("(a)"), plt.axis('off')

#繪制掩膜
plt.subplot(222), plt.plot(hist), plt.title("(b)"), plt.xlabel("x"), plt.ylabel("y")

#繪制掩膜設定后的影像
plt.subplot(223), plt.imshow(result, 'gray'), plt.title("(c)"), plt.axis('off')

#繪制直方圖
plt.subplot(224), plt.plot(hist_res), plt.title("(d)"), plt.xlabel("x"), plt.ylabel("y")
plt.show()

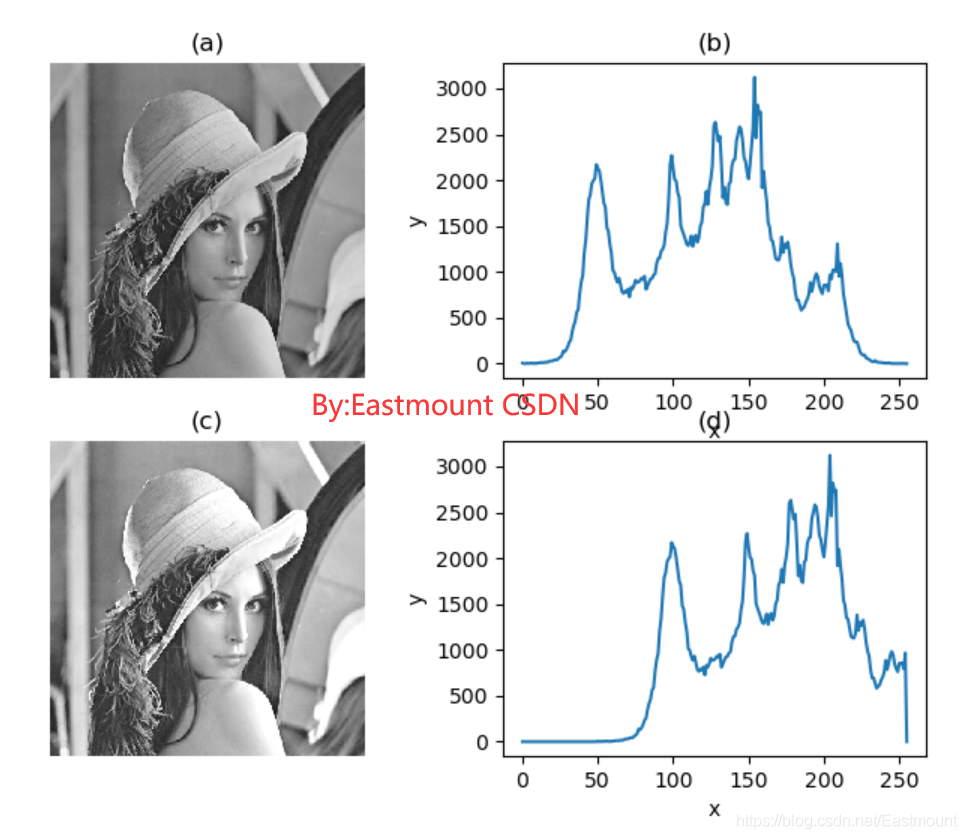

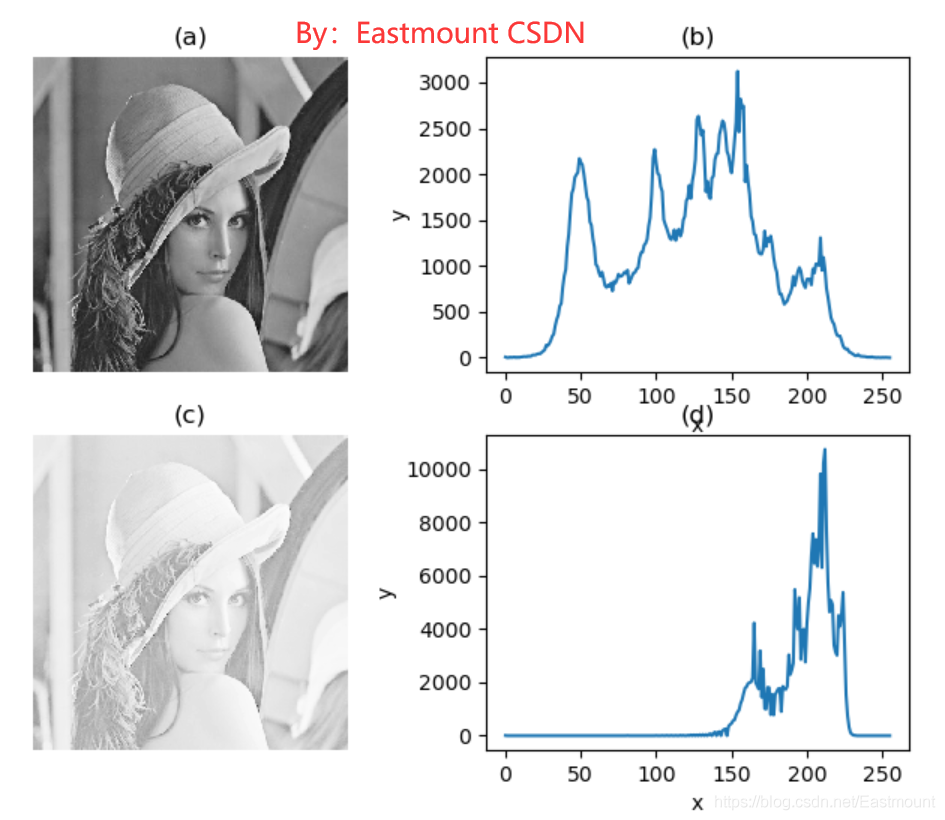

其運行結果如圖13所示，其中（a）表示原始影像，（b）表示對應的灰度直方圖，（c）表示灰度上移后的影像，（d）是對應的直方圖，對比發現，圖13（d）比圖13（b）的灰度級整體高了50，曲線整體向右平移了50個單位，

2.灰度減弱影像直方圖對比

該演算法將減弱影像的對比度，使用的運算式為：

• DB=DA×0.8

Python結合直方圖實作灰度對比度減弱的代碼如下所示，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
img = cv2.imread('lena.bmp')

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#獲取影像高度和寬度
height = grayImage.shape[0]
width = grayImage.shape[1]
result = np.zeros((height, width), np.uint8)

#影像對比度減弱變換 DB=DA×0.8
for i in range(height):
    for j in range(width):
        gray = int(grayImage[i,j]*0.8)
        result[i,j] = np.uint8(gray)

#計算原圖的直方圖
hist = cv2.calcHist([img], [0], None, [256], [0,255])

#計算灰度變換的直方圖
hist_res = cv2.calcHist([result], [0], None, [256], [0,255])

#原始影像
plt.figure(figsize=(8, 6))
plt.subplot(221), plt.imshow(img, 'gray'), plt.title("(a)"), plt.axis('off')

#繪制掩膜
plt.subplot(222), plt.plot(hist), plt.title("(b)"), plt.xlabel("x"), plt.ylabel("y")

#繪制掩膜設定后的影像
plt.subplot(223), plt.imshow(result, 'gray'), plt.title("(c)"), plt.axis('off')

#繪制直方圖
plt.subplot(224), plt.plot(hist_res), plt.title("(d)"), plt.xlabel("x"), plt.ylabel("y")
plt.show()

其運行結果如圖14所示，其中（a）和（b）表示原始影像和對應的灰度直方圖，（c）和（d）表示灰度減榷訓對比度縮小的影像及對應的直方圖，圖14（d）比圖14（b）的灰度級整體縮小了0.8倍，繪制的曲線更加密集，

3.影像反色變換直方圖對比

該演算法將影像的顏色反色，對原影像的像素值進行反轉，即黑色變為白色，白色變為黑色，使用的運算式為：

• DB=255-DA

實作代碼如下所示，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
img = cv2.imread('lena.bmp')

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#獲取影像高度和寬度
height = grayImage.shape[0]
width = grayImage.shape[1]
result = np.zeros((height, width), np.uint8)

#影像灰度反色變換 DB=255-DA
for i in range(height):
    for j in range(width):
        gray = 255 - grayImage[i,j]
        result[i,j] = np.uint8(gray)

#計算原圖的直方圖
hist = cv2.calcHist([img], [0], None, [256], [0,255])

#計算灰度變換的直方圖
hist_res = cv2.calcHist([result], [0], None, [256], [0,255])

#原始影像
plt.figure(figsize=(8, 6))
plt.subplot(221), plt.imshow(img, 'gray'), plt.title("(a)"), plt.axis('off')

#繪制掩膜
plt.subplot(222), plt.plot(hist), plt.title("(b)"), plt.xlabel("x"), plt.ylabel("y")

#繪制掩膜設定后的影像
plt.subplot(223), plt.imshow(result, 'gray'), plt.title("(c)"), plt.axis('off')

#繪制直方圖
plt.subplot(224), plt.plot(hist_res), plt.title("(d)"), plt.xlabel("x"), plt.ylabel("y")
plt.show()

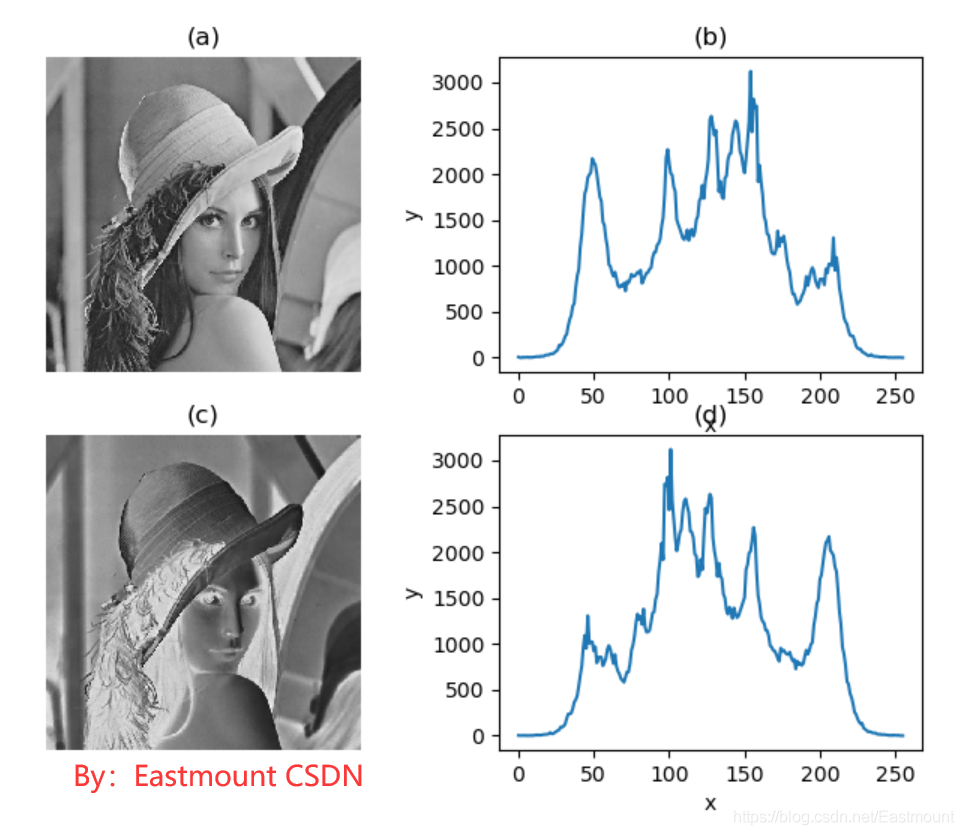

其運行結果如圖15所示，其中（a）和（b）表示原始影像和對應的灰度直方圖，（c）和（d）表示灰度反色變換影像及對應的直方圖，圖15（d）與圖15（b）是反相對稱的，整個灰度值滿足DB=255-DA運算式，

4.影像對數變換直方圖對比

該演算法將增加低灰度區域的對比度，從而增強暗部的細節，使用的運算式為：

下面的代碼實作了影像灰度的對數變換及直方圖對比，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
img = cv2.imread('lena.bmp')

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#獲取影像高度和寬度
height = grayImage.shape[0]
width = grayImage.shape[1]
result = np.zeros((height, width), np.uint8)

#影像灰度對數變換
for i in range(height):
    for j in range(width):
        gray = 42 * np.log(1.0 + grayImage[i,j])
        result[i,j] = np.uint8(gray)

#計算原圖的直方圖
hist = cv2.calcHist([img], [0], None, [256], [0,255])

#計算灰度變換的直方圖
hist_res = cv2.calcHist([result], [0], None, [256], [0,255])

#原始影像
plt.figure(figsize=(8, 6))
plt.subplot(221), plt.imshow(img, 'gray'), plt.title("(a)"), plt.axis('off')

#繪制原始影像直方圖
plt.subplot(222), plt.plot(hist), plt.title("(b)"), plt.xlabel("x"), plt.ylabel("y")

#灰度變換后的影像
plt.subplot(223), plt.imshow(result, 'gray'), plt.title("(c)"), plt.axis('off')

#灰度變換影像的直方圖
plt.subplot(224), plt.plot(hist_res), plt.title("(d)"), plt.xlabel("x"), plt.ylabel("y")
plt.show()

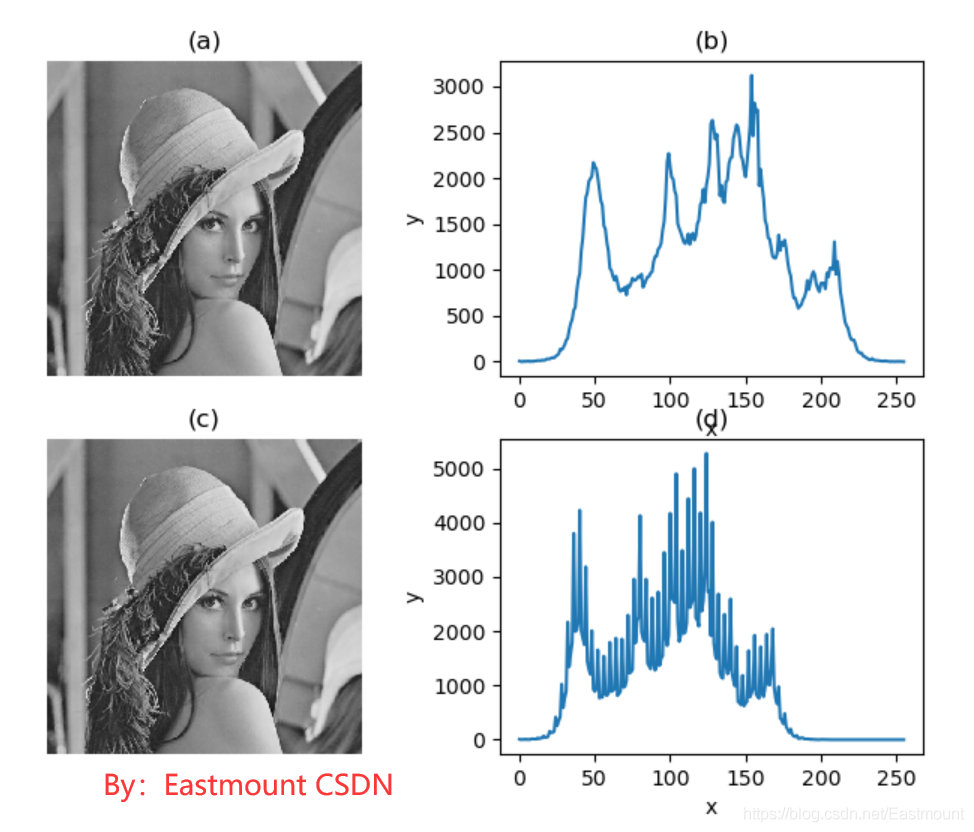

其運行結果如圖16所示，其中（a）和（b）表示原始影像和對應的灰度直方圖，（c）和（d）表示灰度對數變換影像及對應的直方圖，

5.影像閾值化處理直方圖對比

該演算法原型為：

• threshold(Gray,127,255,cv2.THRESH_BINARY)

當前像素點的灰度值大于thresh閾值時（如127），其像素點的灰度值設定為最大值（如9位灰度值最大為255）；否則，像素點的灰度值設定為0，二進制閾值化處理及直方圖對比的Python代碼如下所示，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
img = cv2.imread('lena.bmp')

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#獲取影像高度和寬度
height = grayImage.shape[0]
width = grayImage.shape[1]
result = np.zeros((height, width), np.uint8)

#影像灰度對數變換
for i in range(height):
    for j in range(width):
        gray = 42 * np.log(1.0 + grayImage[i,j])
        result[i,j] = np.uint8(gray)

#計算原圖的直方圖
hist = cv2.calcHist([img], [0], None, [256], [0,255])

#計算灰度變換的直方圖
hist_res = cv2.calcHist([result], [0], None, [256], [0,255])

#原始影像
plt.figure(figsize=(8, 6))
plt.subplot(221), plt.imshow(img, 'gray'), plt.title("(a)"), plt.axis('off')

#繪制原始影像直方圖
plt.subplot(222), plt.plot(hist), plt.title("(b)"), plt.xlabel("x"), plt.ylabel("y")

#灰度變換后的影像
plt.subplot(223), plt.imshow(result, 'gray'), plt.title("(c)"), plt.axis('off')

#灰度變換影像的直方圖
plt.subplot(224), plt.plot(hist_res), plt.title("(d)"), plt.xlabel("x"), plt.ylabel("y")
plt.show()

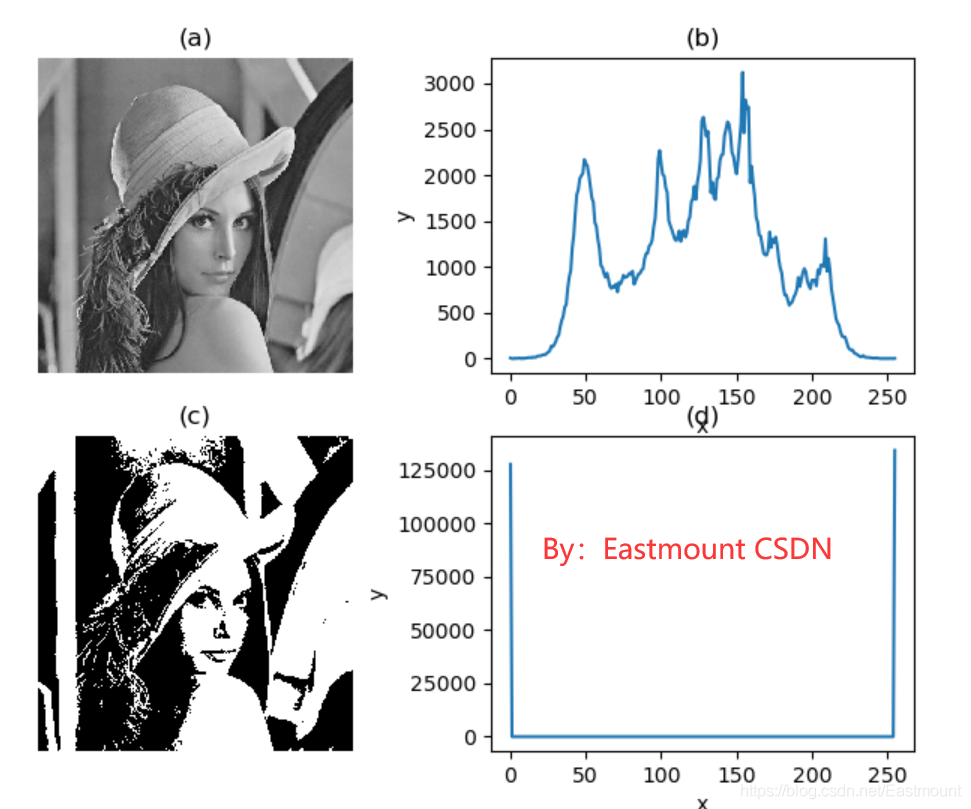

其運行結果如圖17所示，其中（a）和（b）表示原始影像和對應的灰度直方圖，（c）和（d）表示影像閾值化處理及對應的直方圖，圖17（d）中可以看到，灰度值僅僅分布于0（黑色）和255（白色）兩種灰度級，

六.影像H-S直方圖

為了刻畫影像中顏色的直觀特性，常常需要分析影像的HSV空間下的直方圖特性，HSV空間是由色調（Hue）、飽和度（Saturation）、以及亮度（Value）構成，因此在進行直方圖計算時，需要先將源RGB影像轉化為HSV顏色空間影像，然后將對應的H和S通道進行單元劃分，再其二維空間上計算相對應直方圖，再計算直方圖空間上的最大值并歸一化繪制相應的直方圖資訊，從而形成色調-飽和度直方圖（或H-S直方圖），該直方圖通常應用在目標檢測、特征分析以及目標特征跟蹤等場景，

由于H和S分量與人感受顏色的方式是緊密相連，V分量與影像的彩色資訊無關，這些特點使得HSV模型非常適合于借助人的視覺系統來感知彩色特性的影像處理演算法，下面代碼是具體的實作代碼，使用matplotlib.pyplot庫中的imshow()函式來繪制具有不同顏色映射的2D直方圖，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#讀取影像
img = cv2.imread('Lena.png')

#轉換為RGB影像
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

#影像HSV轉換
hsv = cv2.cvtColor(img,cv2.COLOR_BGR2HSV)

#計算H-S直方圖
hist = cv2.calcHist(hsv, [0,1], None, [180,256], [0,180,0,256])

#原始影像
plt.figure(figsize=(8, 6))
plt.subplot(121), plt.imshow(img_rgb, 'gray'), plt.title("(a)"), plt.axis('off')

#繪制H-S直方圖
plt.subplot(122), plt.imshow(hist, interpolation='nearest'), plt.title("(b)")
plt.xlabel("x"), plt.ylabel("y")
plt.show()

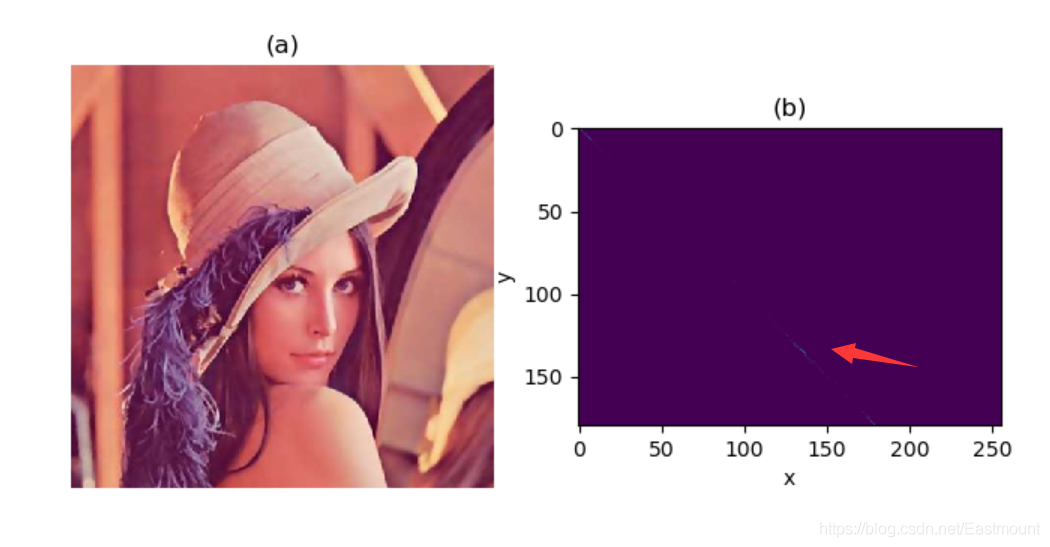

圖18(a)表示原始輸入影像，圖18(b)是原影像對應的彩色直方圖，其中X軸表示飽和度（S），Y軸表示色調（H），在直方圖中，可以看到H=140和S=130附近的一些高值，它對應于艷麗的色調，

七.直方圖判斷黑夜白天

接著講述兩個應用直方圖的案例，第一個是通過直方圖來判斷一幅影像是黑夜或白天，常見的方法是通過計算影像的灰度平均值、灰度中值或灰度標準差，再與自定義的閾值進行對比，從而判斷是黑夜還是白天，

• 灰度平均值：該值等于影像中所有像素灰度值之和除以影像的像素個數，
• 灰度中值：對影像中所有像素灰度值進行排序，然后獲取所有像素最中間的值，即為灰度中值，
• 灰度標準差：又常稱均方差，是離均差平方的算術平均數的平方根，標準差能反映一個資料集的離散程度，是總體各單位標準值與其平均數離差平方的算術平均數的平方根，如果一幅圖看起來灰蒙蒙的， 那灰度標準差就小；如果一幅圖看起來很鮮艷，那對比度就很大，標準差也大，

下面的代碼是計算灰度“Lena”圖的灰度平均值、灰度中值和灰度標準差，

#coding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#函式: 獲取影像的灰度平均值
def fun_mean(img, height, width):
    sum_img = 0
    for i in range(height):
        for j in range(width):
            sum_img = sum_img + int(img[i,j])
    mean = sum_img / (height * width)
    return mean

#函式: 獲取中位數
def fun_median(data):
    length = len(data)
    data.sort()
    if (length % 2)== 1:
        z = length // 2
        y = data[z]
    else:
        y = (int(data[length//2]) + int(data[length//2-1])) / 2
    return y

#讀取影像
img = cv2.imread('lena.bmp')

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#獲取影像高度和寬度
height = grayImage.shape[0]
width = grayImage.shape[1]

#計算影像的灰度平均值
mean = fun_mean(grayImage, height, width)
print("灰度平均值：", mean)

#計算影像的灰度中位數
value = grayImage.ravel() #獲取所有像素值
median = fun_median(value)
print("灰度中值：", median)

#計算影像的灰度標準差
std = np.std(value, ddof = 1)
print("灰度標準差", std)

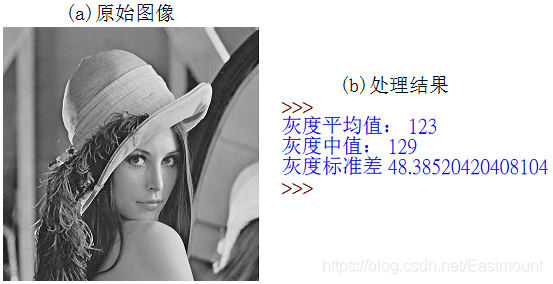

其運行結果如圖9-19所示，圖9-19(a)為原始影像，圖9-19(b)為處理結果，其灰度平均值為123，灰度中值為129，灰度標準差為48.39，

下面講解另一種用來判斷影像是白天還是黑夜的方法，其基本步驟如下：

• 讀取原始影像，轉換為灰度圖，并獲取影像的所有像素值；
• 設定灰度閾值并計算該閾值以下的像素個數，比如像素的閾值設定為50，統計低于50的像素值個數；
• 設定比例引數，對比該引數與低于該閾值的像素占比，如果低于引數則預測為白天，高于引數則預測為黑夜，比如該引數設定為0.8，像素的灰度值低于閾值50的個數占整幅影像所有像素個數的90%，則認為該影像偏暗，故預測為黑夜；否則預測為白天，

具體實作的代碼如下所示，

#encoding:utf-8
#By:Eastmount CSDN 2021-02-05
import cv2
import numpy as np
import matplotlib.pyplot as plt

#函式: 判斷黑夜或白天
def func_judge(img):
    #獲取影像高度和寬度
    height = grayImage.shape[0]
    width = grayImage.shape[1]
    piexs_sum = height * width
    dark_sum = 0  #偏暗像素個數
    dark_prop = 0 #偏暗像素所占比例

    for i in range(height):
        for j in range(width):
            if img[i, j] < 50: #閾值為50
                dark_sum += 1

    #計算比例
    print(dark_sum)
    print(piexs_sum)
    dark_prop = dark_sum * 1.0 / piexs_sum
    if dark_prop >=0.8:
        print("This picture is dark!", dark_prop)
    else:
        print("This picture is bright!", dark_prop)

#讀取影像
img = cv2.imread('day.png')

#轉換為RGB影像
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

#影像灰度轉換
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#計算256灰度級的影像直方圖
hist = cv2.calcHist([grayImage], [0], None, [256], [0,255])

#判斷黑夜或白天
func_judge(grayImage)

#顯示原始影像和繪制的直方圖
plt.subplot(121), plt.imshow(img_rgb, 'gray'), plt.axis('off'), plt.title("(a)")
plt.subplot(122), plt.plot(hist, color='r'), plt.xlabel("x"), plt.ylabel("y"), plt.title("(b)")
plt.show()

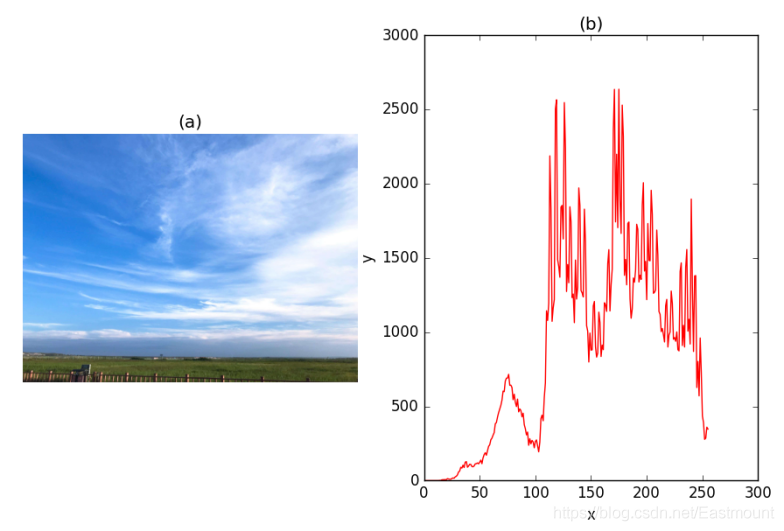

第一張測驗圖輸出的結果如圖20所示，其中圖20(a)為原始影像，圖20(b)為對應直方圖曲線，最終輸出結果為“(‘This picture is bright!’, 0.010082704388303882)”，該預測為白天，

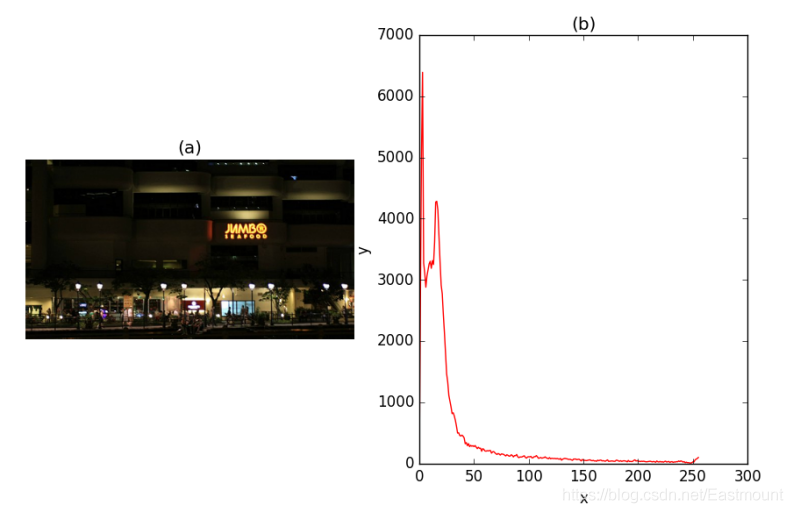

第二張測驗圖輸出的結果如圖21所示，其中圖21(a)為原始影像，圖21(b)為對應直方圖曲線，最終輸出結果為“(‘This picture is dark!’, 0.8511824175824175)”，該預測為黑夜，

最后補充一段3D直方圖代碼，也請同學們下來進行深入的理解及嘗試，

# -*- coding: utf-8 -*-
import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from matplotlib import cm
from matplotlib.ticker import LinearLocator, FormatStrFormatter

#讀取影像
img = cv.imread("yxz.png")
img = cv.cvtColor(img,cv.COLOR_BGR2GRAY)
imgd = np.array(img)      #image類轉numpy

#準備資料
sp = img.shape
h = int(sp[0])        #影像高度(rows)
w = int(sp[1])        #影像寬度(colums) of image

#繪圖初始處理
fig = plt.figure(figsize=(16,12))
ax = fig.gca(projection="3d")

x = np.arange(0, w, 1)
y = np.arange(0, h, 1)
x, y = np.meshgrid(x,y)
z = imgd
surf = ax.plot_surface(x, y, z, cmap=cm.coolwarm)

#自定義z軸
ax.set_zlim(-10, 255)
ax.zaxis.set_major_locator(LinearLocator(10))   #設定z軸網格線的疏密
#將z的value字串轉為float并保留2位小數
ax.zaxis.set_major_formatter(FormatStrFormatter('%.02f'))

# 設定坐標軸的label和標題
ax.set_xlabel('x', size=15)
ax.set_ylabel('y', size=15)
ax.set_zlabel('z', size=15)
ax.set_title("surface plot", weight='bold', size=20)

#添加右側的色卡條
fig.colorbar(surf, shrink=0.6, aspect=8)
plt.show()

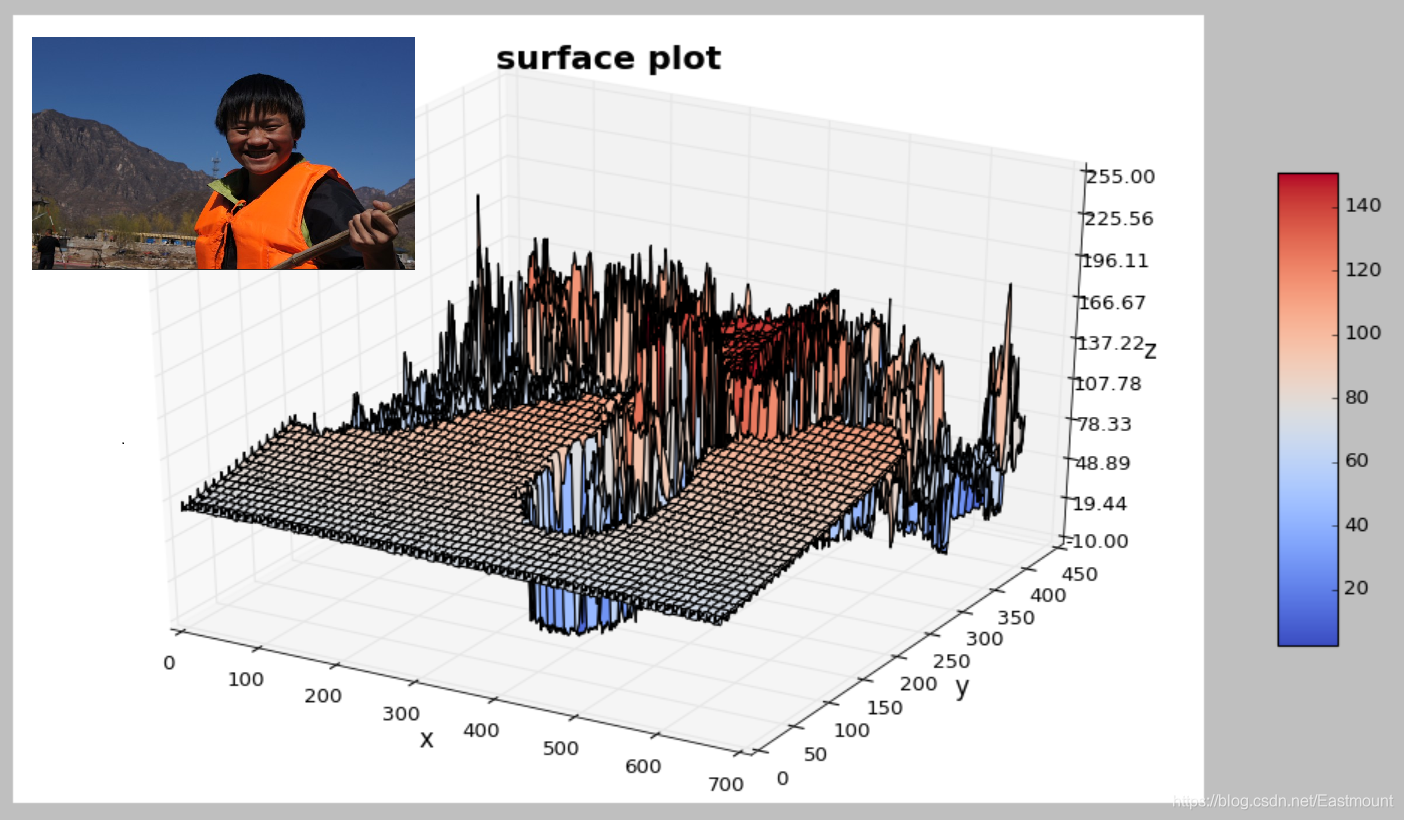

輸出結果如下圖所示：

八.總結

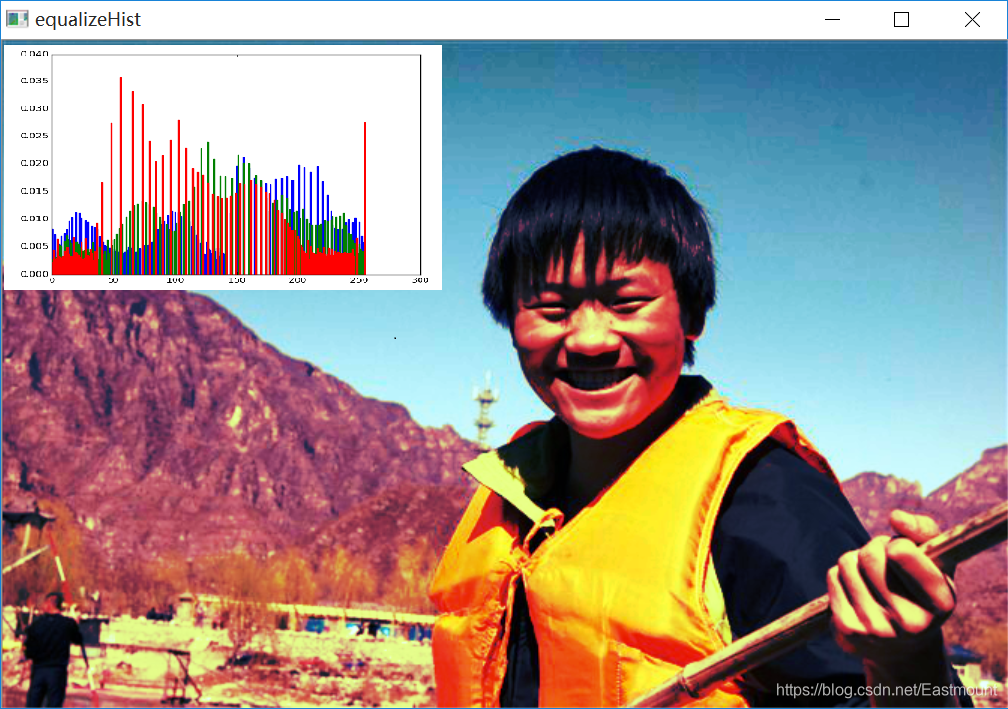

寫到這里，本文就介紹完畢，這篇文章主要講解影像直方圖相關知識點，包括Matplotlib和OpenCV兩種統計及繪制直方圖的方法，接著講解了掩膜直方圖和H-S直方圖，并結合灰度變換對比了常見演算法變換前后的直方圖，應用直方圖實作黑夜和白天的判斷，同時，讀者可以嘗試之前的文章和直方圖進行各種繪制，比如均衡化處理、特效處理等等，下圖就是影像均衡化的直方圖，

• 源代碼下載地址，記得幫忙點star和關注喔，
  https://github.com/eastmountyxz/ImageProcessing-Python

時光嘀嗒嘀嗒的流失，這是我在CSDN寫下的第八篇年終總結，比以往時候來的更早一些，《敏而多思，寧靜致遠》，僅以此篇紀念這風雨兼程的一年，這感恩的一年，轉眼小寶白天了，哈哈~提前祝大家新年快樂！

• 2020年總結：敏而多思，寧靜致遠——紀念這風雨兼程的一年

2020年8月18新開的“娜璋AI安全之家”，主要圍繞Python大資料分析、網路空間安全、人工智能、Web滲透及攻防技術進行講解，同時分享CCF、SCI、南核北核論文的演算法實作，娜璋之家會更加系統，并重構作者的所有文章，從零講解Python和安全，寫了近十年文章，真心想把自己所學所感所做分享出來，還請各位多多指教，真誠邀請您的關注！謝謝，

(By:Eastmount 2021-02-06 晚上12點 http://blog.csdn.net/eastmount/ )

參考文獻，在此感謝這些大佬，共勉！

• [1] 羅子江, 楊秀璋. Python中的影像處理[M]. 2020.
• [2]岡薩雷斯. 數字影像處理（第3版）[M]. 北京：電子工業出版社, 2013.
• [3]張恒博, 歐宗瑛. 一種基于色彩和灰度直方圖的影像檢索方法[J]. 計算機工程, 2004.
• [4]Eastmount. [數字影像處理] 四.MFC對話框繪制灰度直方圖[EB/OL]. (2015-05-31). https://blog.csdn.net/eastmount/article/details/46237463.
• [5]苗錫奎, 孫勁光, 張語涵. 影像歸一化與偽Zernike矩的魯棒水印演算法研究[J]. 計算機應用研究, 2010.
• [6]阮秋琦. 數字影像處理學（第3版）[M]. 北京：電子工業出版社, 2008.
• [7]Eastmount. [Python影像處理] 十一.灰度直方圖概念及OpenCV繪制直方圖[EB/OL]. (2018-11-06). https://blog.csdn.net/Eastmount/article/details/83758402.
• [8]李立源, 龔堅. 基于二維灰度直方圖最佳一維投影的影像分割方法[J]. 自動化學報, 1996.
• [9]楊秀璋, 顏娜. Python網路資料爬取及分析從入門到精通（分析篇）[M]. 北京：北京航天航空大學出版社, 2018.
• [10]毛星云, 冷雪飛. OpenCV3編程入門[M]. 北京：電子工業出版社, 2015.
• [11]深思海數_willschang. Opencv-Python學習筆記七——影像直方圖 calcHist，直方圖均衡化equalizeHist[EB/OL]. (2018-08-26). https://www.jianshu.com/p/bd12c4273d7d.
• [12]ZJE_ANDY. python3+opencv 利用灰度直方圖來判斷圖片的亮暗情況[EB/OL]. (2018-06-20). https://blog.csdn.net/u014453898/article/details/80745987.
