Apache Flink 在快手的過去、現在和未來

摘要：本文由快手大資料架構團隊負責人趙健博分享，主要介紹 Apache Flink 在快手的過去、現在和未來，內容包括：

1. 為什么選 Flink

2. Flink 在快手的發展

3. 業務資料流

4. 技術創新

5. 未來計劃

Tips：點擊文末「閱讀原文」即可回顧作者原版分享視頻～

一、為什么選 Flink

大家好，我是趙健博，來自快手，目前負責快手大資料架構團隊，今天很高興可以和大家分享我們在 Flink 專案上的應用、改進與發展歷程，

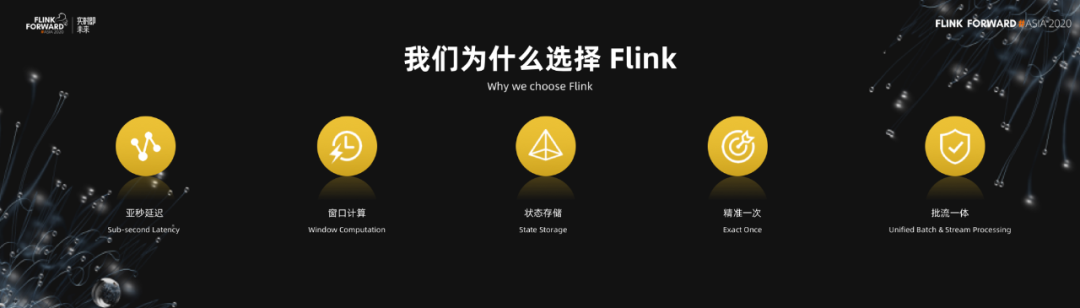

先來看一下我們選擇 Flink 引擎的主要原因：

• 首先，Flink 能做到亞秒級處理延遲，目前大部分的業務需求對實時處理延遲要求越來越高，這是個最基本需求，

• 其次，Flink 有豐富的視窗計算模式，且自帶狀態存盤引擎以及精準一次的語意，這個能力極大簡化了資料的處理復雜度，顯著提升了研發的速度，

• 最后，批流一體能力以及研發模式的變革，也將進一步提效研發，為業務賦能，

本次會議也看到了很多公司都在分享批流一體落地實踐，相信流批一體全場景落地的大行程也將指日可待，

二、Flink 在快手的發展

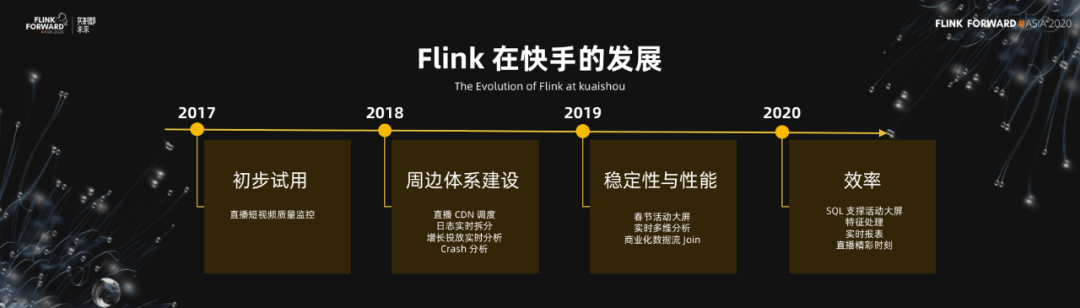

Flink 在快手的發展歷程，總的來說可以分為四個階段：

1. 我們是從 17 年開始使用 Flink 的，17 年我們主要是初步試用，當時接入的業務是直播與短視頻的質量監控業務，

2. 進入到 2018 年之后，在能力上，我們開始對 Flink 進行成周邊體系的建設，例如，構建引擎內部 metric 的采集，監控與報警流程、作業托管平臺上線等，與此同時，我們也在不斷的加深對 Flink 的理解，修煉內功；在業務上，開始接入直播 CDN 流量調度，日志實時拆分、投放分析、客戶端 Crash 分析等場景，

3. 進入到 2019 年后，隨著對 Flink 引擎掌控力的加強，我們開始進行一些穩定性與性能相關的改進，主要包括防雪崩，流控、分級保障、引數熱更新、自研狀態存盤引擎 Slimbase、實時多維建模等，在業務上，開始支撐春節活動大屏、實時多維分析、曝光/點擊流實時 Join 等場景，

4. 到 2020 年后，我們除了持續關注穩定性性能之外，也在推進效率改進，例如調研并開始試用 Flink SQL，以及流批一體能力，在業務上，采用 Flink SQL 支撐活動大屏、開始通過 Flink 以及流批一體能力建設 AI 資料流、實時報表、直播精彩時刻等業務場景，

截止到目前，快手 Flink 從業務規模上看有若干集群，集群有數千機器，目前還是部署在 YARN 上，后續也會考慮遷移到 K8s 上，總的作業 2000 左右，這些作業每天處理 20 多萬億條的記錄，其中峰值達到每秒 6 億條的規模，

三、業務資料流

1. 資料流的總體架構圖

接下來，讓我們看下快手 Flink 目前應用的一些業務場景與業務資料流的案例，

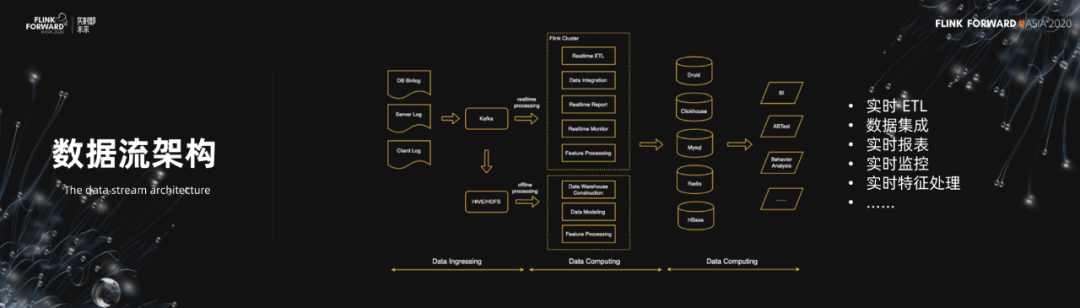

下面這張圖是一個資料流的總體架構圖，從這張圖中，大家能看到資料的源頭有三類資料，一個是資料庫中的資料，一個是服務端的日志，最后是客戶端的日志，這些日志上報給 Kafka 的服務，

在快手，所有日志或者訊息都是通過 Kafka 服務流轉的，資料進入到 Kafka 之后分別流轉到實時資料鏈路，以及離線資料鏈路上（實時同步到 Hive），在實時鏈路上，目前 Flink 支撐了很多業務場景，如：實時 ETL、資料集成、實時報表計算、實時監控、實時實時特征等等，這些資料通過 Flink 實時計算處理之后，將流入到各種型別的資料庫中，例如多維資料庫（Druid/Clickhouse），MySQL、Redis、HBase 等等，之后各類的資料產品、資料應用、業務應用從這些資料庫中獲取最新的聚合或者結果資料，進行業務的處理，

2. 實時 ETL 場景

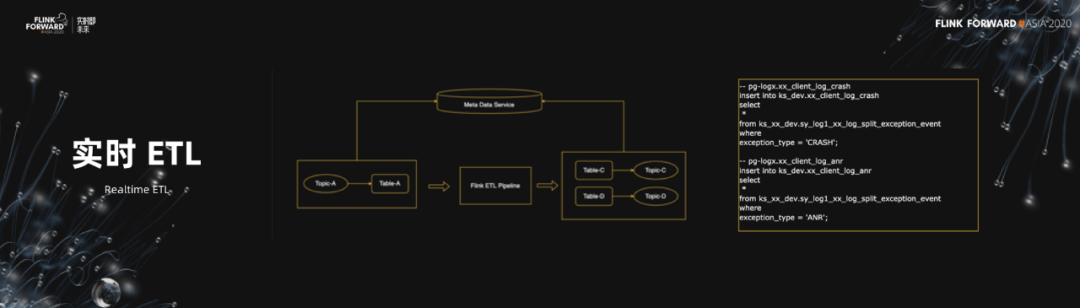

接下來，我們展開介紹下上述各個場景下的業務資料流圖，在實時 ETL 場景下，目前我們主要在推廣使用 Flink SQL 進行資料的實時 ETL，下圖左側展示了實時 ETL的流程，其中 Kafka 中的 topic 的 schema 都被元資料服務管理起來了，Flink 引擎首先訪問元資料中心獲取 Topic 的 schema，然后將 Topic 轉成實時表，并通過 SQL 完成 ETL 的處理落地，右側的 SQL 是我們進行資料拆分的案例，

3. 資料集成場景

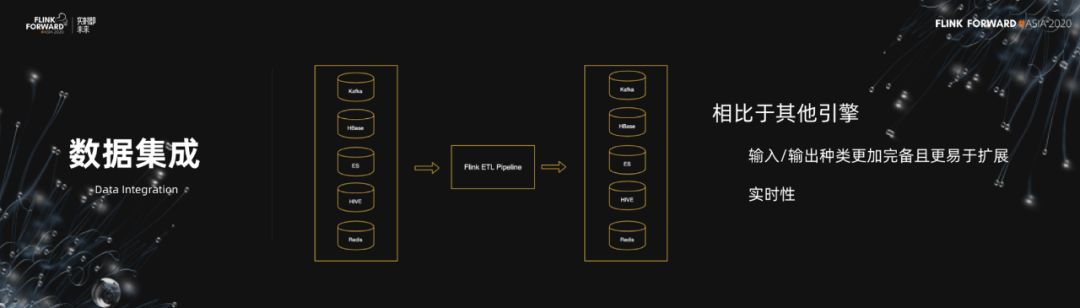

在資料集成場景下，如左圖所示，通過 Flink 引擎可以很方便地完成 Kafka/HBase/ES/Hive/Redis 等服務的資料交換，相比于其他引擎，Flink 的 source/sink 支持的服務種類更豐富，且更加方便擴展，除此之外，除了離線資料交換，Flink 是天然支撐實時場景的，

4. 實時報表的場景

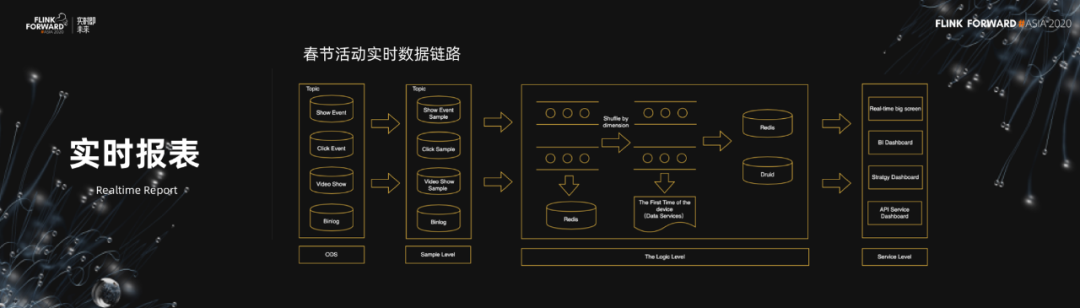

在實時報表的場景下，介紹下 Flink 支持快手春節活動的實時資料鏈路，

如圖所示，整個資料流從左到右共分為 4 層，分別是 ODS 層、采樣層、指標邏輯計算層、資料服務層，

1. 最開始是原始的 ODS 層資料，通過客戶端，服務端，或者是 DB 直接打到 Kafka 的 topic 中形成一個 ODS 層，這一層的資料經過 Flink 的處理，再寫回 Kafka，形成一個采樣層，

2. 采樣層提出來的原因主要是，面向春節活動的流量高峰，沒法精準預知它的峰值有多高，所以我們需要具備對整個流量進行采樣的能力，以便能夠在有限的資源下應對洪峰，一旦洪峰來了，可以進行資料采樣處理，有效降低計算資源的消耗，同時再通過采樣的規則在后續邏輯計算層還原采樣之前資料指標的結果，

3. 資料被采樣之后再通過 Flink 進行邏輯層的計算，例如留存、新增、PV、UV 等指標，然后將這些指標最終保存到 Redis 或者多維引擎中，在這個計算程序中，當時采用的是外部存盤與服務進行了 UV，以及新增的計算，在未來的活動支撐中，我們會逐漸替換為 Flink 自己的 state 引擎，

4. 最后，各類資料產品與服務，如大屏，看板等，從 Redis 或者多維引擎中獲取資料進行展示以及策略的調整，

5. 實時監控場景

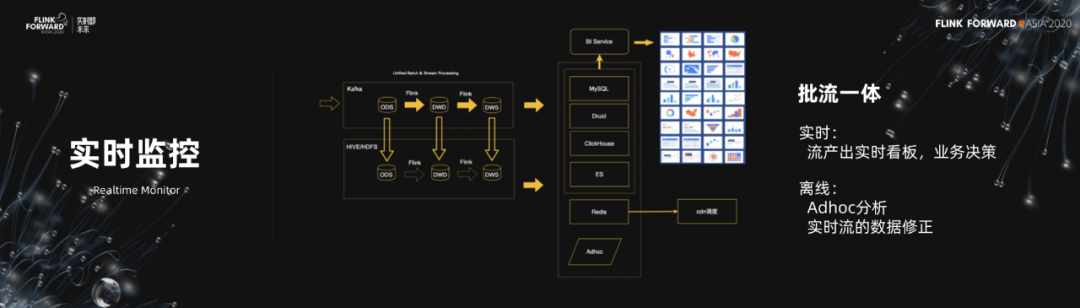

在實時監控這個場景下，介紹下快手直播質量監控和 CDN 流量調度鏈路，

首先資料通過埋點采集，打到 Kafka 之后，在實時鏈路的處理上，通過 Flink 進行資料的清洗、轉換、聚合，形成 DWD 和 DWS 層的資料，這些資料也會最終寫回 Kafka，之后，會把 DWS 層的資料導到后面的 OLAP 這種資料庫中，然后上層的 BI 服務通過訪問資料庫中的資料進行報表的展示，從而完成監控，以及資料決策，同時，質量計算的調度結果資料存盤 Redis，供在線 CDN 調度服務提供決策依據，

在離線鏈路上，可以考慮從實時鏈路中的每一層進行資料的匯出，導到 Hive 表中，這部分資料的保存主要是為了解決 Ad hoc 分析，以及當實時流資料出現問題，進行的離線的資料修正，

6. 特征處理場景

最后一個業務場景，介紹一個 AI 資料流案例，特征處理與索引生成流程，在快手，有大量的特征需要處理，特征的處理與管理效率對模型迭代效率有很大影響，采用 Flink 進行特征與索引的處理，在管理上與研發效率上都有比較大的優勢，

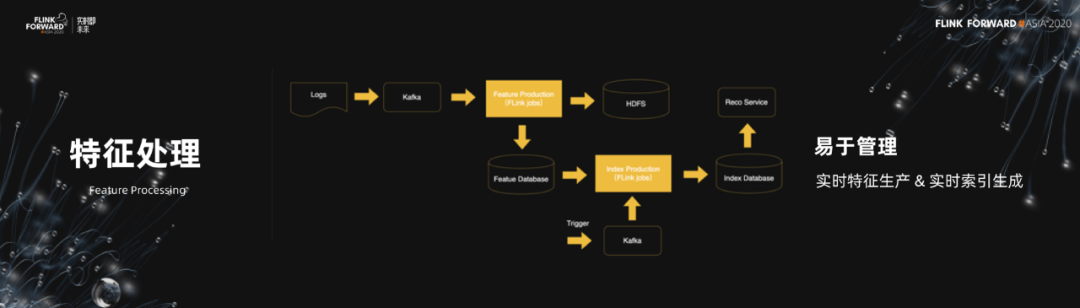

目前我們借助 Flink 完成了一部分的特征與索引生產流程，如圖所示，行為資料通過 Kafka 流入 Flink 之后，利用 Flink 的視窗計算能力完成各種型別的特征實時計算，之后將特征存盤到特征庫中，同時也會同步一份資料到 Hive 中，用作做特征離線資料流處理；除此之外，當有索引需要生成的時候，會通過 Kafka 觸發生成策略，下游的索引生成的 Flink 作業從各種特征庫中獲取特征并進行處理后，形成索引，存盤到索引庫中，最終的索引資料，為在線的推薦服務提供召回源，

四、技術創新

1. 狀態引擎

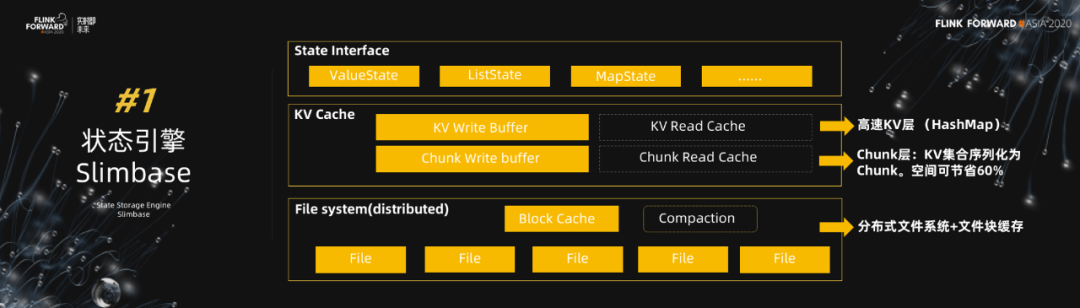

接下來重點介紹一下 Flink 在快手做的一些技術改進和創新，首先介紹下我們自研的狀態引擎 Slimbase，它在設計上分了三層：

• 介面層，在介面層主要兼容目前狀態存盤的幾類介面，value、list、map 狀態等，

• 中間層，我們構建了一個 KV 的 cache 層，主要是做資料的讀和寫的加速，在這層內部，又分為高速 KV 層和 Chunk 層，高速 KV 層（HashMap）有非常快的存取速度，但是空間利用率比較低，為了節省空間，我們又在整個高速 KV 層下面建了一個 Chunk 層，一個 Chunk 是多個 KV 序列化組成的，通過這種序列化的組織之后，在某些場景下相比于 KV 層能夠節省約 60% 的空間，但是在存取速度上會有一定程度的降低，實際使用的時候，可以根據實際情況靈活控制高速 KV 層與 Chunk 層的容量配比，

• 分布式檔案系統層，快取層被淘汰的資料將會寫入到檔案系統層，最終形成一個個檔案，為了提高檔案系統層面的讀取性能，多個檔案會通過 compaction 進行合并，此外，檔案系統層有檔案塊級別的快取，具備快取熱點資料能力

以上就是 Slimbase 整體架構，下面我們看看 Flink Benchmark 跑出來結果（和RocksDB 對比），本次測驗采用了相同大小的快取，資料集采用了50w、1500w、5000w 三種規模，

目標是測驗三種場景下的結果：

• 僅覆寫高速 KV 快取；

• 覆寫高速 KV 快取 +Chunk 快取；

• 覆寫 KV 高速快取 +Chunk 快取+檔案系統；

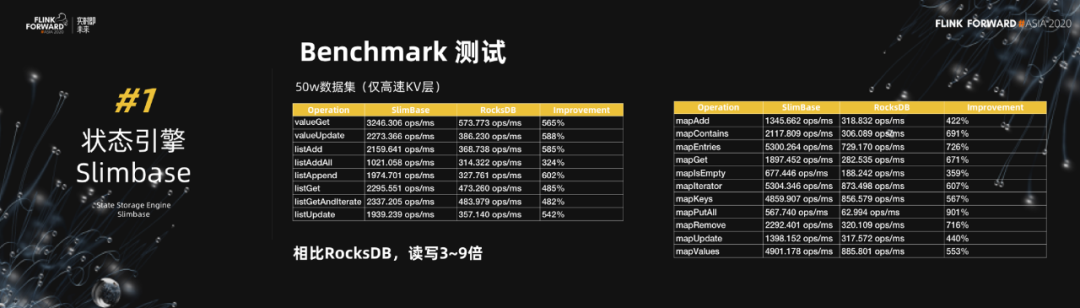

這是 50 萬的資料集，這些資料集全部是在高速的 KV 層中的，從測驗結果上看，相比 RocksDB，Slimbase 讀寫有 3~9 倍的性能提升，

在 1500w 資料規模下，資料會分布在高速的 KV 層加 Chunk 層，相比 RocksDB，讀寫有 2~6 倍的性能提升，

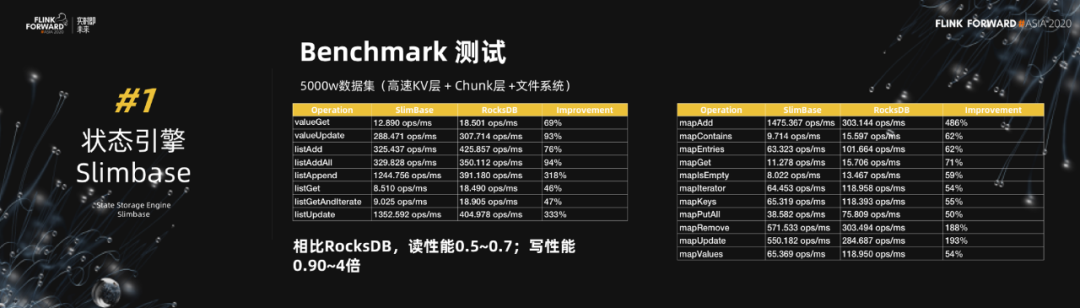

在 5000w 資料規模下，資料命中的層次變得更多，把檔案系統也覆寫到了，相比前兩個場景，我們發現性能有比較大的下降，相比 RocksDB，讀性能 0.5~0.7；寫性能 0.90~4 倍，所以我們接下來會在整個檔案系統層的存取性能上，會做專項的優化，提升整個檔案系統的性能，最終可以超過 RocksDB 性能，

2. 穩定性

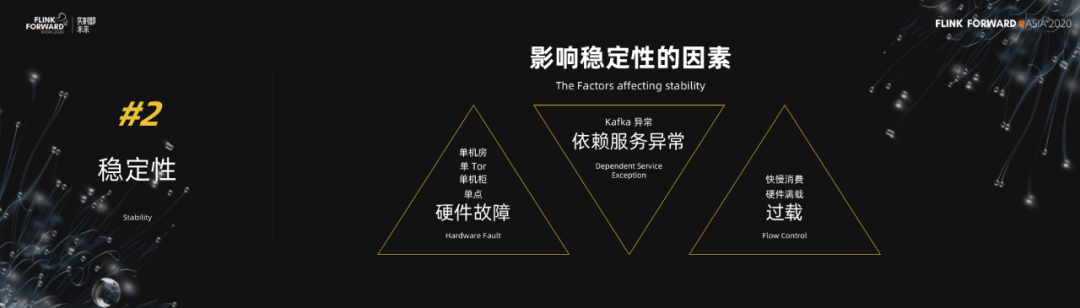

在介紹穩定性的改進前，我們先來看一下影響 Flink 穩定性的因素有哪些，我這里總結了三點：

• 硬體故障，例如機器故障，機柜故障，Tor 故障，機房故障等，

• Flink 依賴的服務例外，例如 Kafka 集群例外，HDFS 服務例外等，

• Flink 流量過載，例如硬體滿載，以及由于資料源消費速度差異導致的滿載，

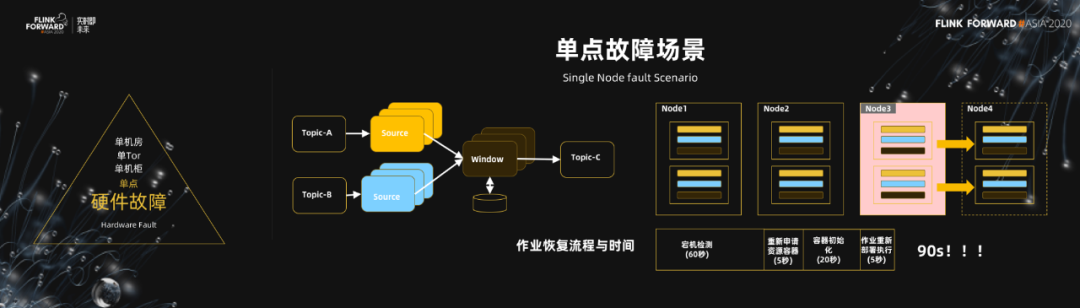

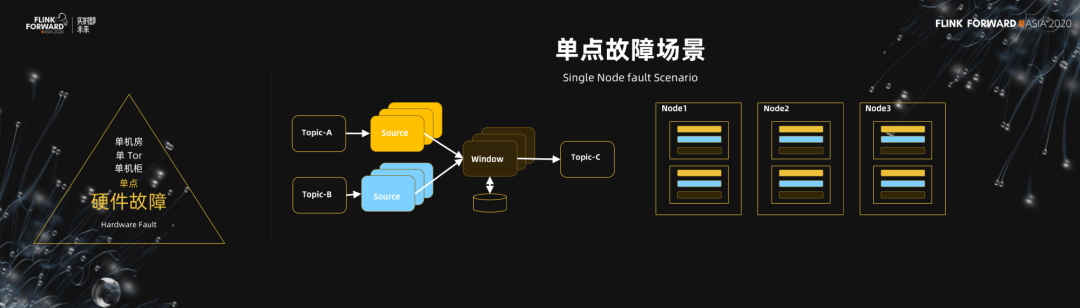

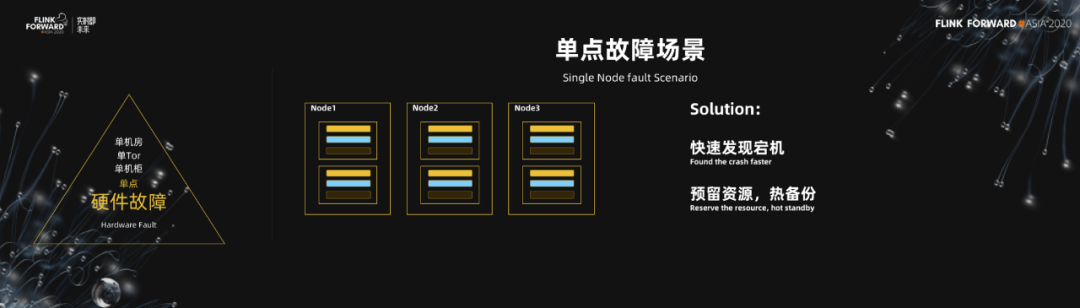

在硬體故障場景下，這里面取了一個單點的場景，看下這個 Flink 作業，由兩個 source，一個 window 組成，右側是 Flink 作業的物理部署的情況，最大的框代表一臺機器，大框里面的多個小框代表多個 TaskManager，

如果出現了一個節點故障，比如 node3 發生故障了，Flink 引擎會重新從 YARN 申請資源，完成 TaskManager 初始化，并重新部署作業，

我們對一個業務作業做了一個分析，發現宕機故障后到作業恢復，共需要 90s 的時間，宕機檢測 (60秒)，重新申請資源容器 (5秒)，容器初始化 (20秒)，作業重新部署執行 (5秒），這對于某些在線業務場景來說是不能接受的，從具體的程序拆解來看，發現宕機檢測和初始化的消耗是大頭，要如何改進呢？

從解決思路上來說，包含兩個方面，首先 60 秒的宕機檢測，時間太長了，對此，要做到快速發現宕機，此外，還要預留資源，當宕機出現時，可以省去申請資源，以及初始化的時間，

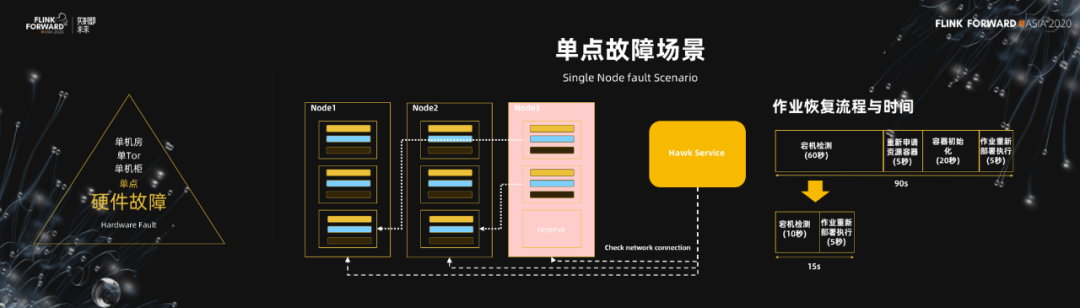

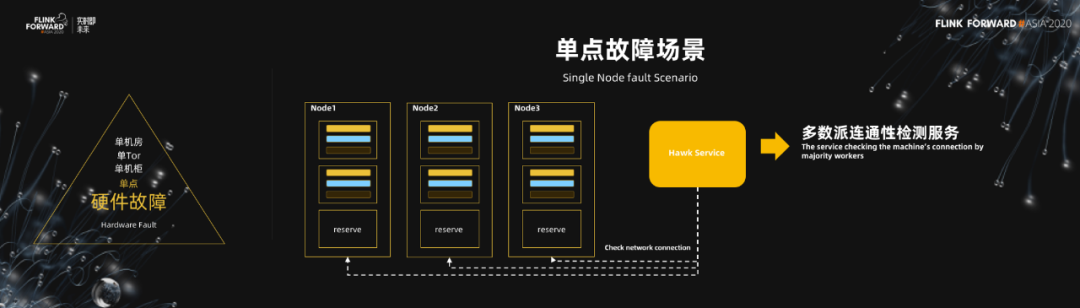

在宕機快速發現方面，我們研發了 Hawk Service，它是一個多數派的連通性檢測服務，具體的檢測流程是 Hawk 集群中多個作業節點會周期性地檢測集群中每臺機器的連通性，由于它是多數派的，所以可信度是有保障的，最終，Hawk 服務可以做到在 10 秒鐘之內發現一個宕機事件，

此外，在預留資源方面，我們擴展了 Flink 作業的資源申請模型，在 Flink 提交時可以設定一個資源冗余引數，當冗余引數被激活后，會自動保障冗余資源量會高于單點故障導致的資源缺失量，且在資源排布上避免冗余資源的聚集性，如圖所示：

有了這兩點能力之后，如果同樣是第三臺機器掛掉了，我們能在 10 秒內發現，并且由于資源已經分配好了，直接部署一遍作業就可以了，所以整體的恢復時間從 4 個步驟直接縮短為 2 個步驟，時間上從 90s 可以縮短到 15s 左右，

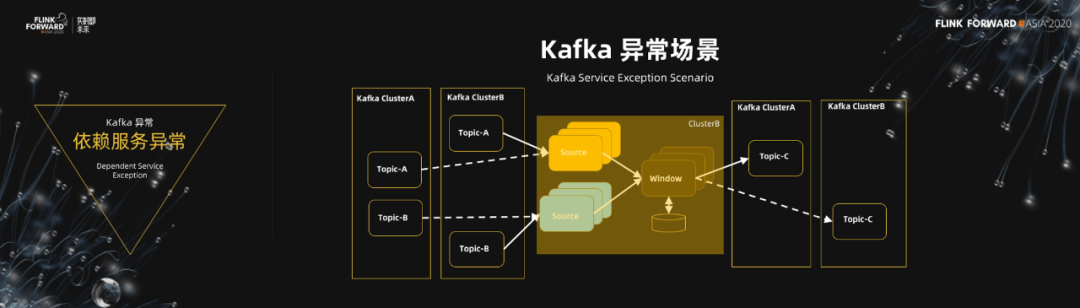

接下來，我們看看如果 Flink 引擎依賴的服務例外了要怎么辦呢？這里舉了一個 Kafka 服務例外的例子，還是同樣的 Flink 的作業，依賴兩個 topic，Flink 作業在 B 機房，讀取的 Kafka 也在 B 機房，寫入的 Kafka 在 A 機房，如果出現讀取或者寫入的 Kafka 集群例外了，Flink 作業需要具備 Failover Kafka 集群的能力，當然如果是切讀，Kafka 的上游也需要聯動切流，

在過載場景下，我舉了兩個例子：

• 不同資料源快慢消費導致滿載

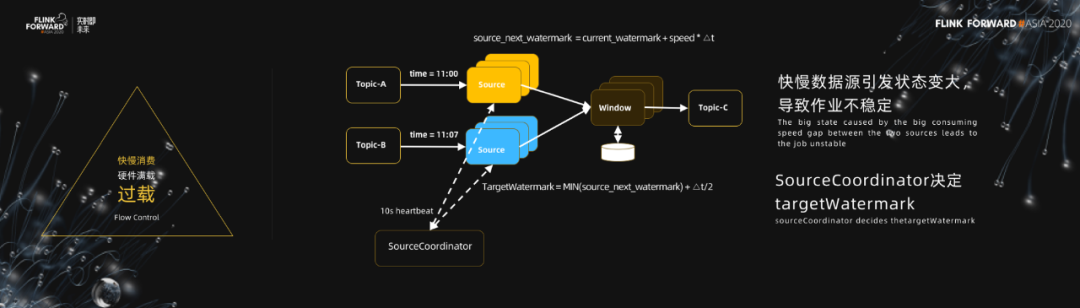

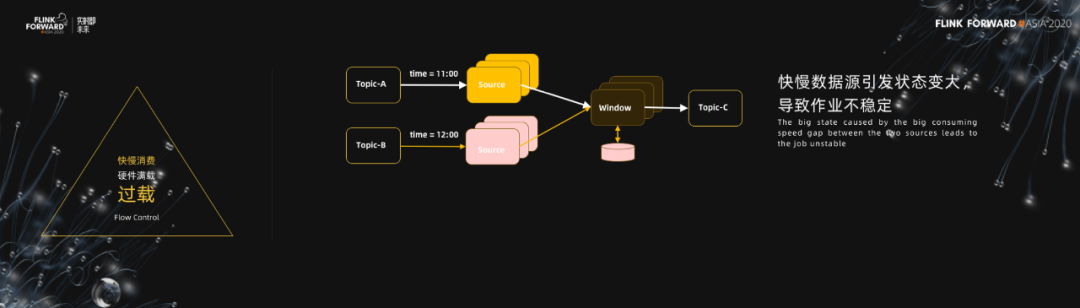

在這個 case 中，消費 topicA 的 source 速度慢，消費 topicB 的資料源快，由于后邊存在 window 操作，會導致 window 的狀態持續變大，最終引導作業不穩定，這個問題要如何解決呢？

我們采用的辦法是同步所有相關資料源消費的進度，引入一個 source 的協調者（SourceCoordinator），周期性收集 source 源 waterwark 的進展，并根據全域的現狀，預測出來各個 source 源接下來允許讀到的最大位置 target Watermark，之后下發給所有的 source，source 根據得到的 target Watermark 以及當前自己 watermark，確定讀取速度，最終全域 source 達到同步讀的結果，最小 source 和最大 source 的差距在一個可控制的范圍內，

• 硬體資源滿載

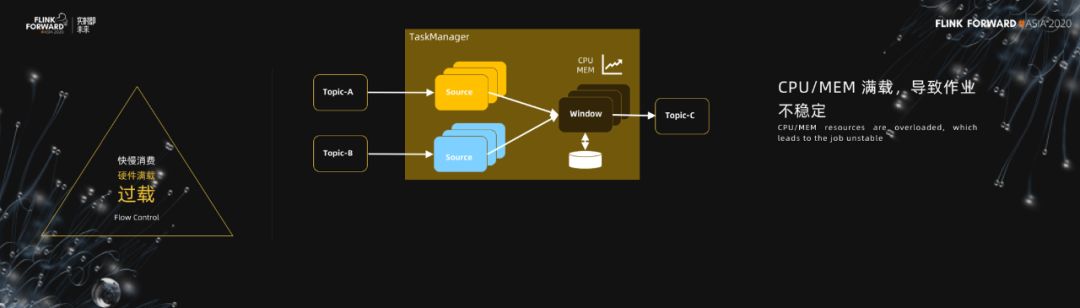

如果硬體出現了滿載要怎么處理呢？例如，其中一個 TM 所在的機器出現 CPU 滿載了，或者大范圍出現機器滿載，

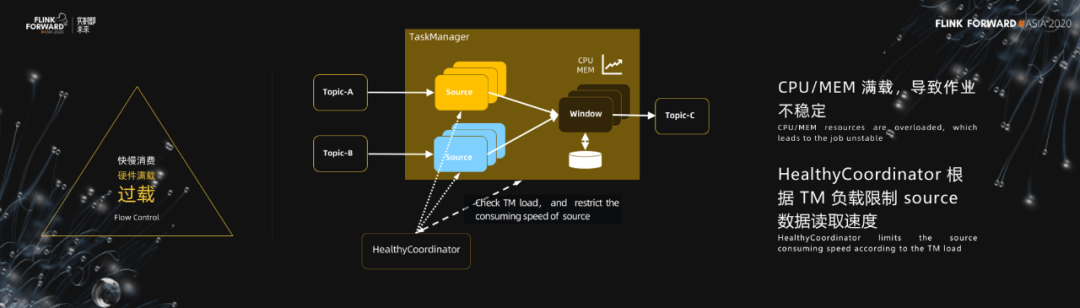

解決方案跟上面的是類似的，控制資料源的消費速度，如圖所示，引入 HealthyCoordinator，周期性檢查 TM 上的資源消耗情況，并根據負載限制 source 的消費速度，動態調節所有資料源的消費速度，從而保證Flink作業的穩定，

3.均衡性

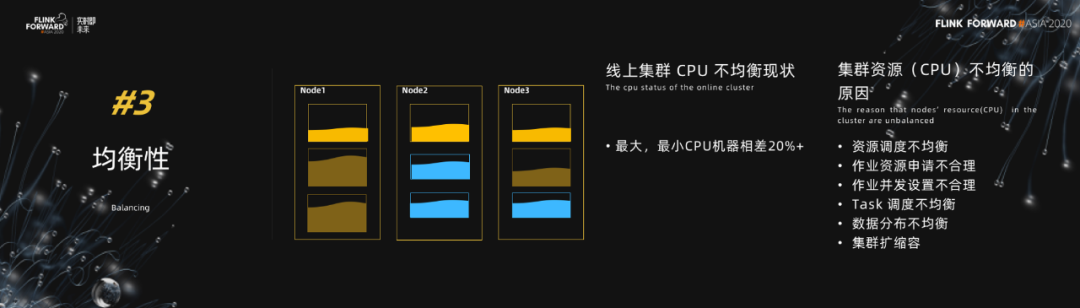

第三個方面，我想跟大家分享一下我們在均衡性上遇到的一個問題，在我們線上集群的多個機器之間，我們發現最小和最大的機器的 CPU 負載相差至少在 20% 以上，集群層面的負載不均衡，從穩定上看，可能會觸發作業穩定性下降，從成本上，也會造成資源的浪費，

在解決均衡性問題前，先來看下引發不均衡的因素都有哪些？梳理了下，可能的原因包括：

• Yarn 層面資源調度不均衡

• 作頁澩申請不合理，申請過大

• 作業的并發設定不合理或者 Task 調度不均衡，導致 TaskManager 之間算子 Task 不均

• 資料本身存在不均衡

• 集群擴容，縮容導致不均衡

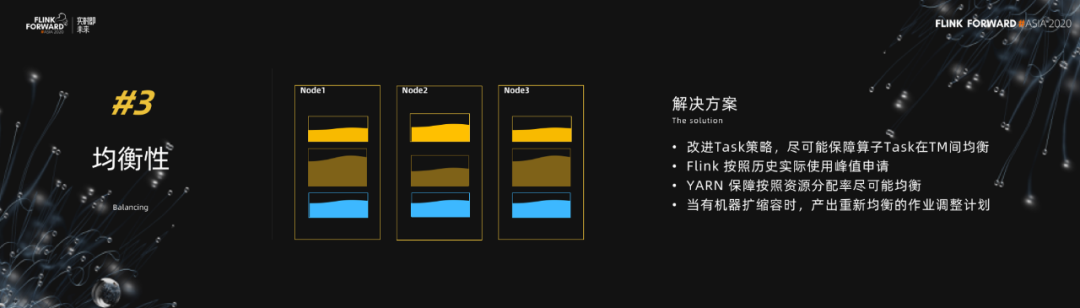

要解決這些問題，我們提了一些改進的方案，

• 改進 Task 調度策略，保障 TaskManager 之間算子的 task 盡可能均衡

• Flink 作業采集實際消耗，重新按照實際消耗向 Yarn 申請資源

• Yarn 保障資源分配在機器間均衡

• 在有機器擴容或者縮容時，生產資源消耗均衡的作業調整計劃，進行異步的作業調整

通過以上的策略最終保障 Flink 集群整體上的均衡性，

五、未來計劃

最后看一下快手在 Flink 上的未來計劃，未來，我們將主要著手于四個方面建設，

• 第一，批流一體模式在更大范圍的推廣應用，例如離線數倉 ETL 的實時化、以及運營活動實時與離線資料的生成，

• 第二，我們會著力推進 Flink 在 AI 資料流上的應用，希望通過 Flink 支撐特征、索引、樣本的實時、離線處理，提效模型迭代的速度，

• 第三，目前有一些在線資料處理鏈路已經使用 Flink 做支撐了，對于 Flink 的穩定的要求也隨之上升，我們還需要在穩定性上做持續改進，例如做單點故障的快速 failover 等，

• 最后，由于 Flink 也在支撐在線場景，Flink 需要具備作業內自動且平滑地擴容資源，縮容資源能力，所以彈性伸縮也是我們關注的方向，
