原理概述
早期的局域網是基于總線型拓撲的，總線型拓撲是由一根單電纜連接著所有主機，這種局域網技術存在沖突域問題，所有用戶都在一個沖突域里，那么同一時間內只有一臺主機能發送資訊，從任意設備發出的訊息都會被其他主機接收到，用戶可能收到一大堆不需要的報文，無法控制資訊的安全，
為了避免沖突域，同時可以拓展更多的計算機，可以在局域網使用二層交換機，交換機可以有效隔離沖突域，但是所有計算機都在同一個廣播域，都能接收到所有報文，廣播域和資訊安全問題仍然存在，這才誕生了VLAN，可以將物理的LAN劃分為多個廣播域，這樣，廣播報文就被限制在一個VLAN里，VLAN 因此得名虛擬局域網，
三種介面
本次實驗用的是Access介面，Access介面是交換機連接主機的介面，當Access介面從主機收到一個不帶VLAN標簽的資料幀時，會給該資料幀加上與PVID（PVID不配置默認為VLAN 1）一致的VLAN標簽，當Access介面要發送一個帶Vlan標簽的資料幀給主機時，首先檢查該資料幀的 Vlan ID 是否與自己的PVID相同，相同，則發，不同，則丟，

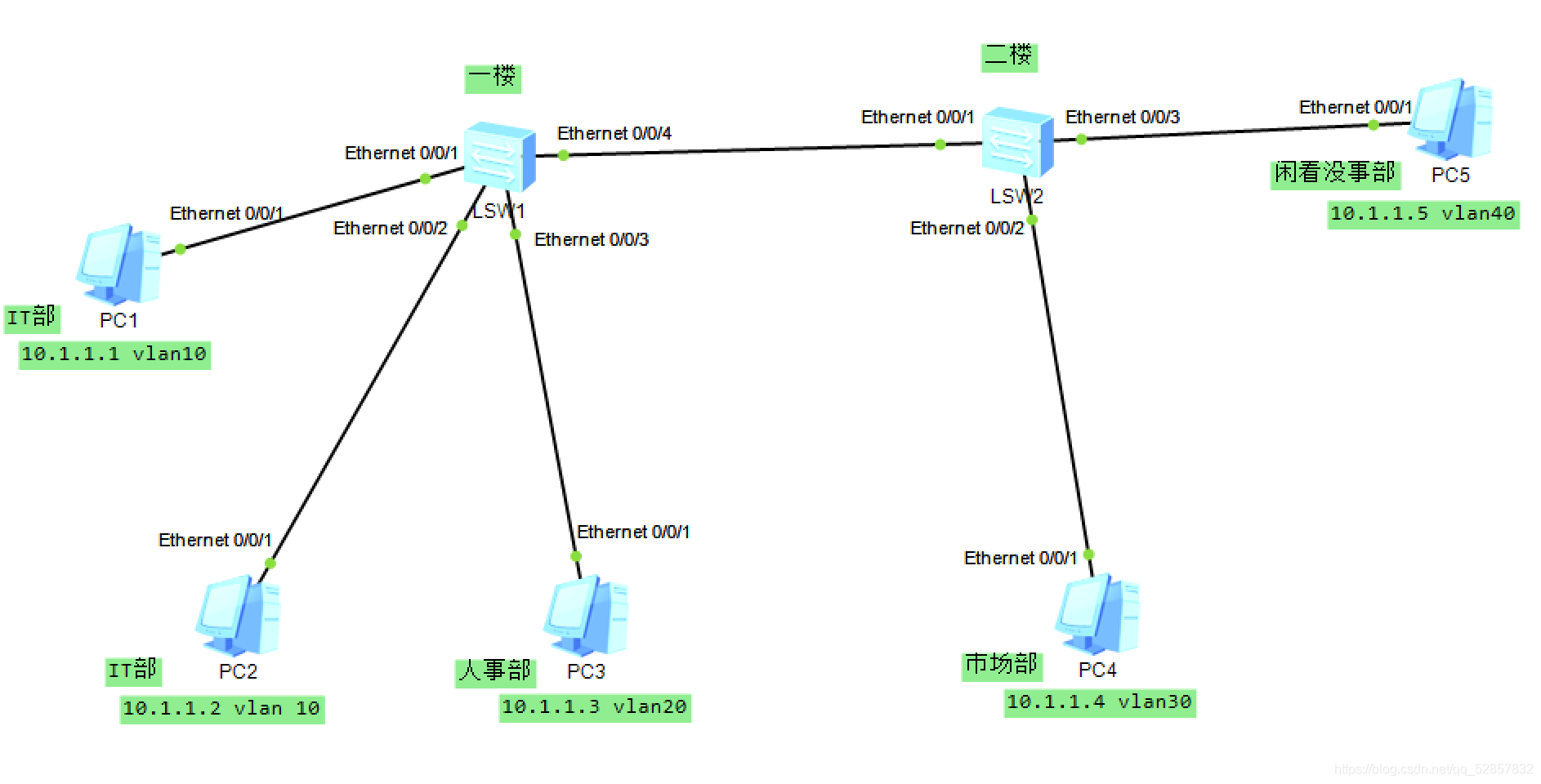

實驗拓撲
實驗步驟
1：配置IP略 ：子網掩碼統一255.255.255.0
2：檢查各主機間的連通性略（ping命令）
3：在S1上創建VLAN10 VLAN20
[S1]vlan 10
[S1-vlan10]vlan 20
4：在S2上創建VLAN30 VLAN40
[S2]vlan 30
[S2-vlan30]vlan 40
5：用 display vlan 命令查看是否配置成功
[S1]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/1(U) Eth0/0/2(U) Eth0/0/3(U) Eth0/0/4(U)
Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)
Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)
Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)
Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)
Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D)
10 common
20 common
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable VLAN 0010
20 enable default enable disable VLAN 0020
6：配置Access介面
[S1]interface Ethernet 0/0/1 ·進入埠·
[S1-Ethernet0/0/1]port link-type access ·修改埠型別·
[S1-Ethernet0/0/1]port default vlan 10 ·劃分·
[S1-Ethernet0/0/1]quit
[S1]interface Ethernet 0/0/2
[S1-Ethernet0/0/2]port link-type access
[S1-Ethernet0/0/2]port default vlan 10
[S1-Ethernet0/0/2]quit
[S1]interface Ethernet0/0/3
[S1-Ethernet0/0/3]port link-type access
[S1-Ethernet0/0/3]port default vlan 20
**因為華為默認埠不是Access，所以需要手動配置**
```c
[S2]interface Ethernet 0/0/3
[S2-Ethernet0/0/3]port link-type access
[S2-Ethernet0/0/3]port default vlan 40
[S2-Ethernet0/0/3]quit
[S2]interface Ethernet 0/0/2
[S2-Ethernet0/0/2]port link-type access
[S2-Ethernet0/0/2]port default vlan 30
[S2-Ethernet0/0/2]quit
**因為華為默認埠不是Access，所以需要手動配置**
7：再次查看VLAN 資訊
[S1]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/4(U) Eth0/0/5(D) Eth0/0/6(D) Eth0/0/7(D)
Eth0/0/8(D) Eth0/0/9(D) Eth0/0/10(D) Eth0/0/11(D)
Eth0/0/12(D) Eth0/0/13(D) Eth0/0/14(D) Eth0/0/15(D)
Eth0/0/16(D) Eth0/0/17(D) Eth0/0/18(D) Eth0/0/19(D)
Eth0/0/20(D) Eth0/0/21(D) Eth0/0/22(D) GE0/0/1(D)
GE0/0/2(D)
10 common UT:Eth0/0/1(U) Eth0/0/2(U) ·VLAN10已經配置完成·
20 common UT:Eth0/0/3(U) ·VLAN20已經配置完成·
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable VLAN 0010
20 enable default enable disable VLAN 0020
8：檢測各VLAN連通性
PC-1 ping PC-2 能
PC>ping 10.1.1.2
Ping 10.1.1.2: 32 data bytes, Press Ctrl_C to break
From 10.1.1.2: bytes=32 seq=1 ttl=128 time=47 ms
From 10.1.1.2: bytes=32 seq=2 ttl=128 time=47 ms
From 10.1.1.2: bytes=32 seq=3 ttl=128 time=63 ms
From 10.1.1.2: bytes=32 seq=4 ttl=128 time=47 ms
From 10.1.1.2: bytes=32 seq=5 ttl=128 time=31 ms
--- 10.1.1.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 31/47/63 ms
PC-1 ping PC-3 不能
PC>ping 10.1.1.3
Ping 10.1.1.3: 32 data bytes, Press Ctrl_C to break
From 10.1.1.1: Destination host unreachable
From 10.1.1.1: Destination host unreachable
From 10.1.1.1: Destination host unreachable
From 10.1.1.1: Destination host unreachable
From 10.1.1.1: Destination host unreachable
--- 10.1.1.3 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
新人博主，資歷有限，如果有哪些不足之處請不吝賜教，
