基于Keil5的51單片機環境配置（附帶2032、VSCODE編輯環境配置與卸載教程）

最近撿起閑置已久的單片機學習板開始搗鼓，首先是配置開發環境，好久沒操作了，配了老半天終于折騰好了，這里把我的歷程分享一下，希望對大家有幫助，

0.先期準備

首先，如果電腦有殺毒軟體或防火墻之類的，請關閉，免得影響后面的破解程序

1.資源下載

這個壓縮包里包括有2032破解機、keil 5以及stc-isp

鏈接：https://pan.baidu.com/s/1nBFFRY61dX9bX6KQqf0rlA
提取碼：2v6y

2.Keil 5的安裝與測驗（點亮第一個LED燈）

Keil 5的安裝

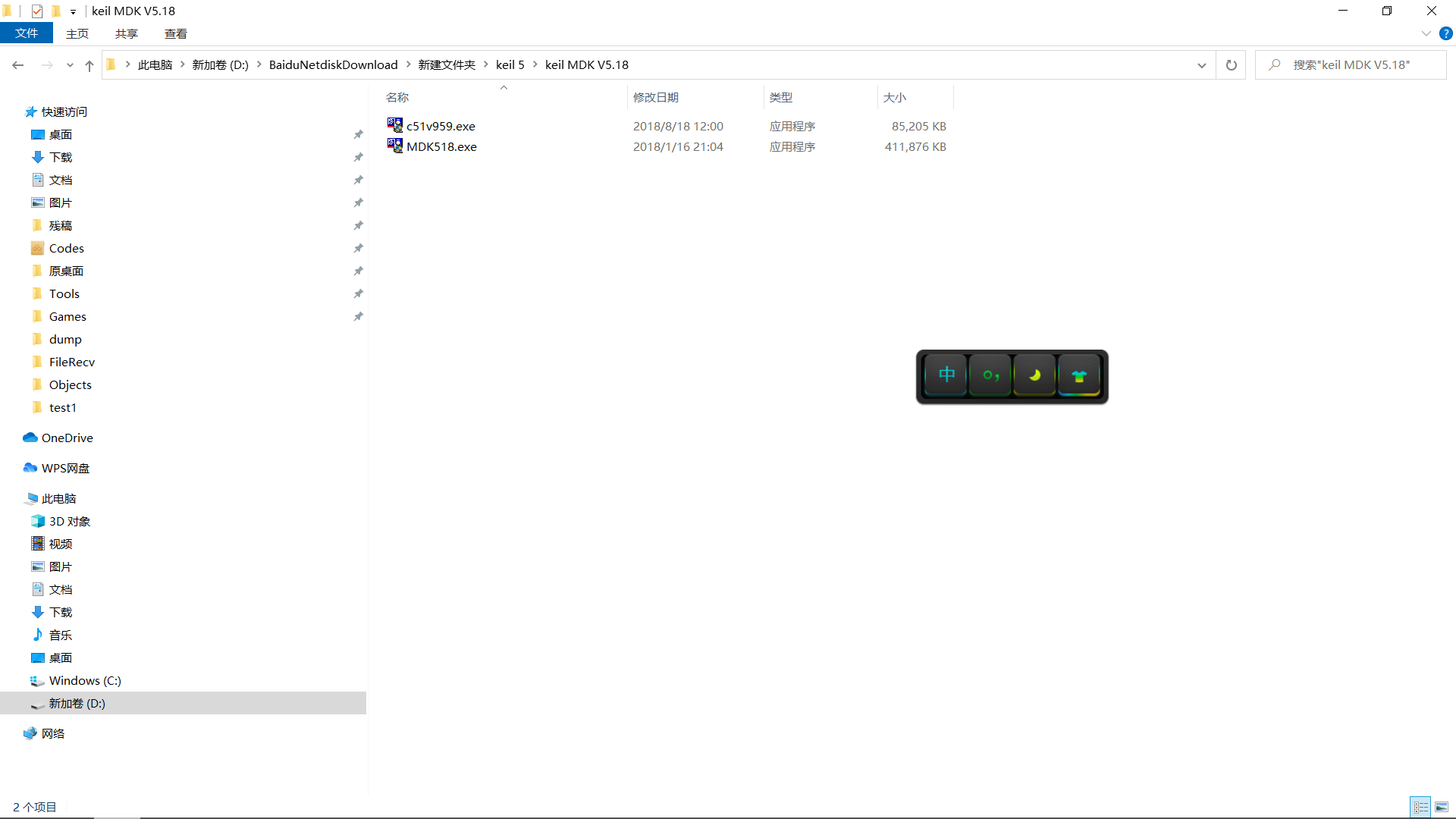

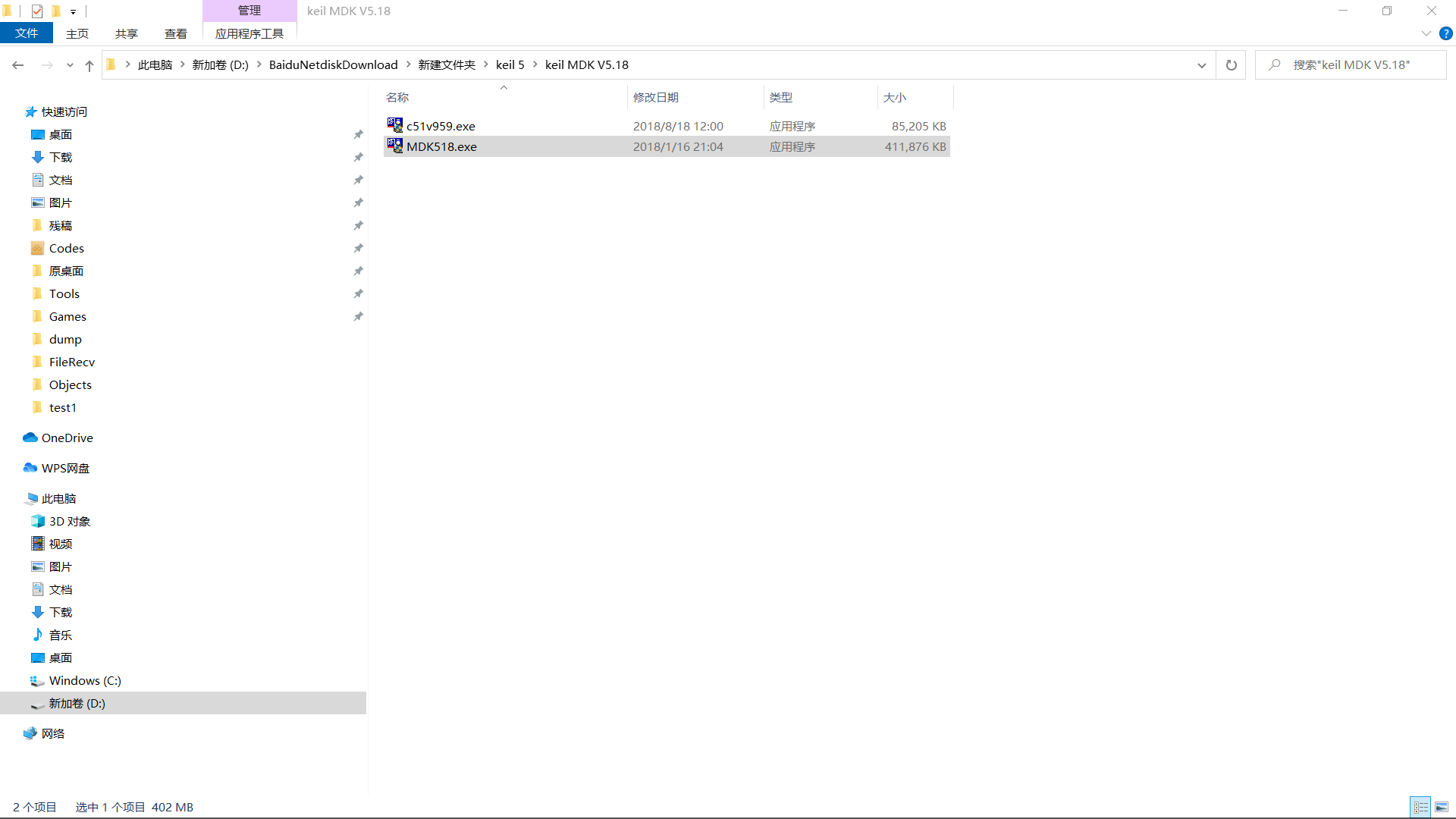

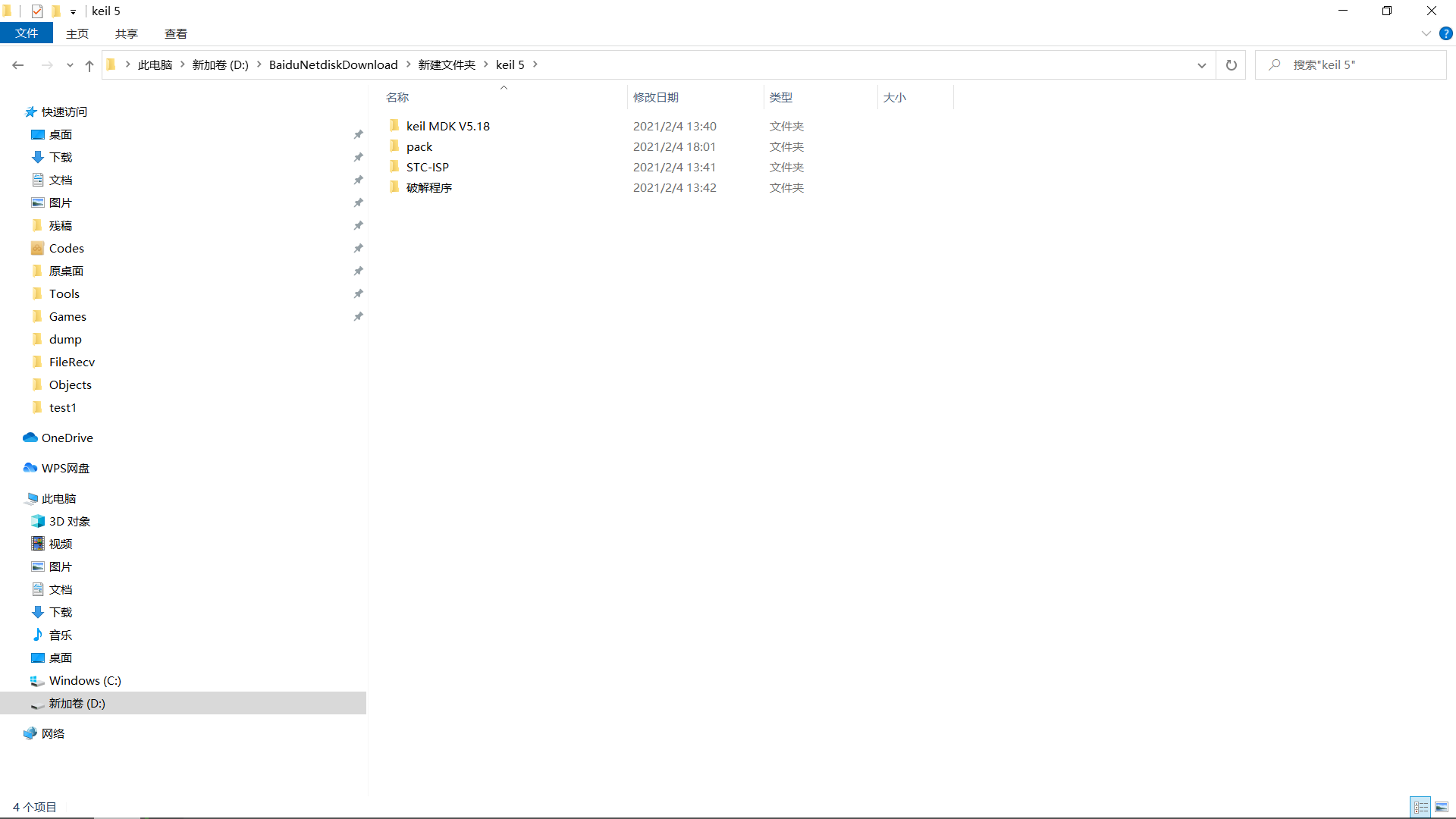

解壓出來應該是這個樣子的

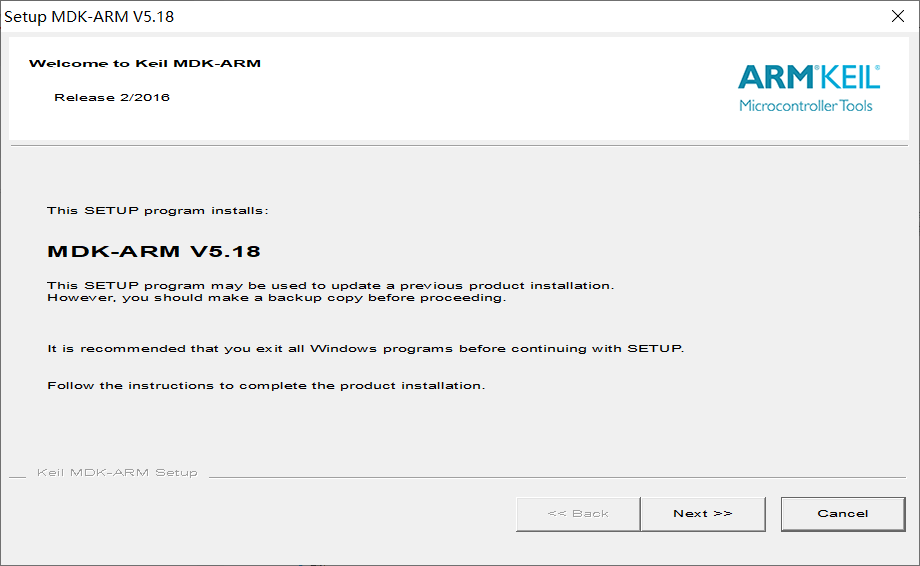

在這個目錄下雙擊MDK518.exe

點擊Next

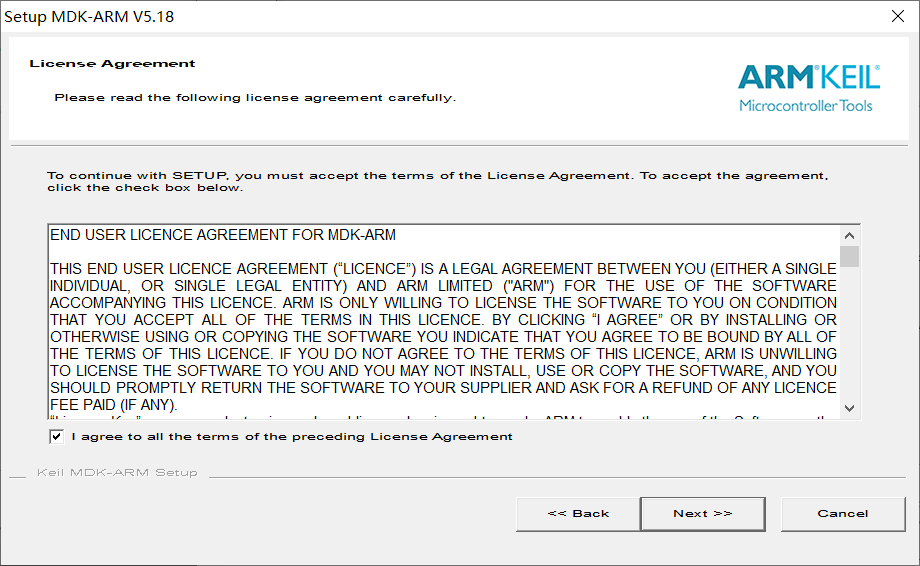

“I agree”

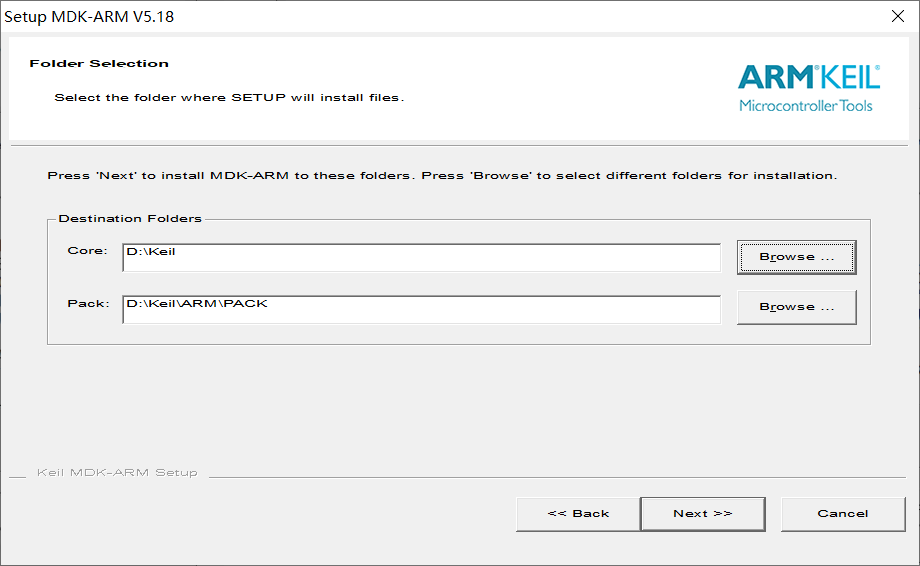

選擇安裝路徑，我這里安裝在了D盤，默認的應該是C盤

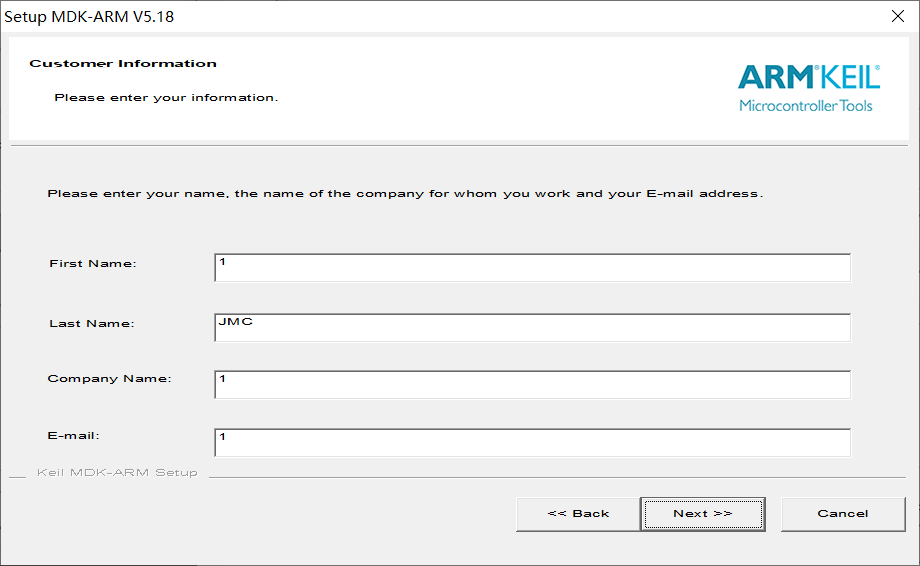

隨便填

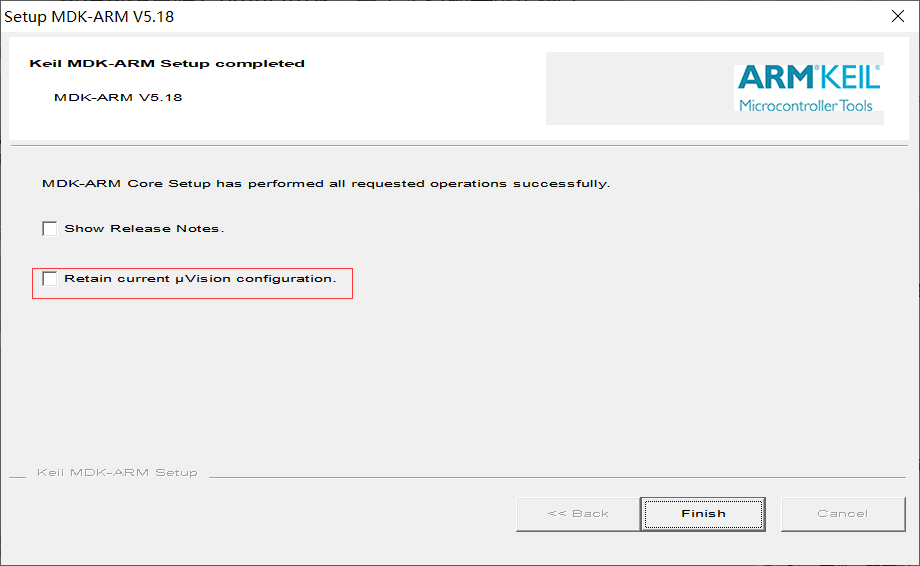

稍微等待一會后就安裝完了，下面那個選項是我之前安裝過的才有的，正常第一次安裝應該是沒有的，把兩個選項全去掉

ARM芯片驅動

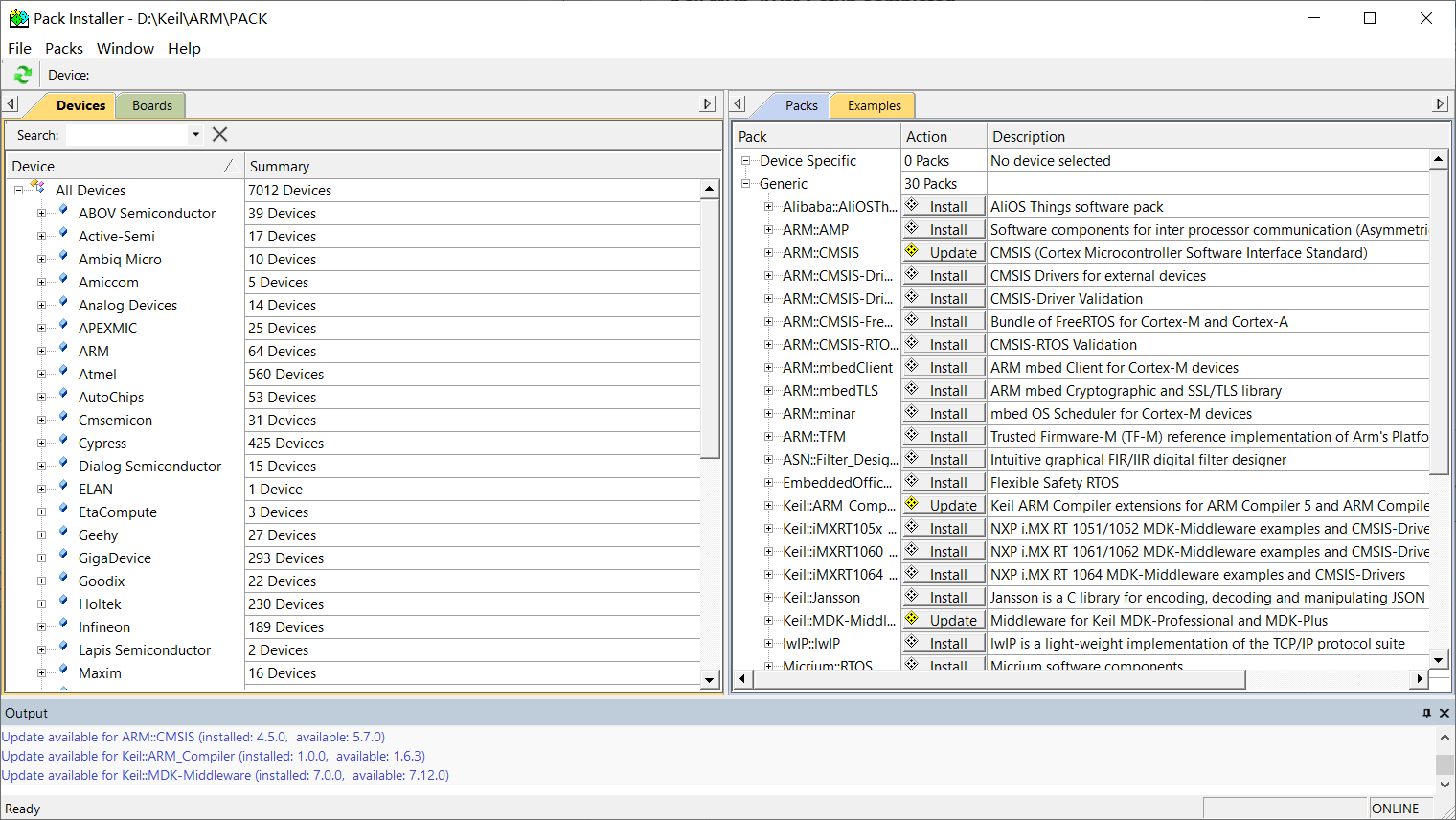

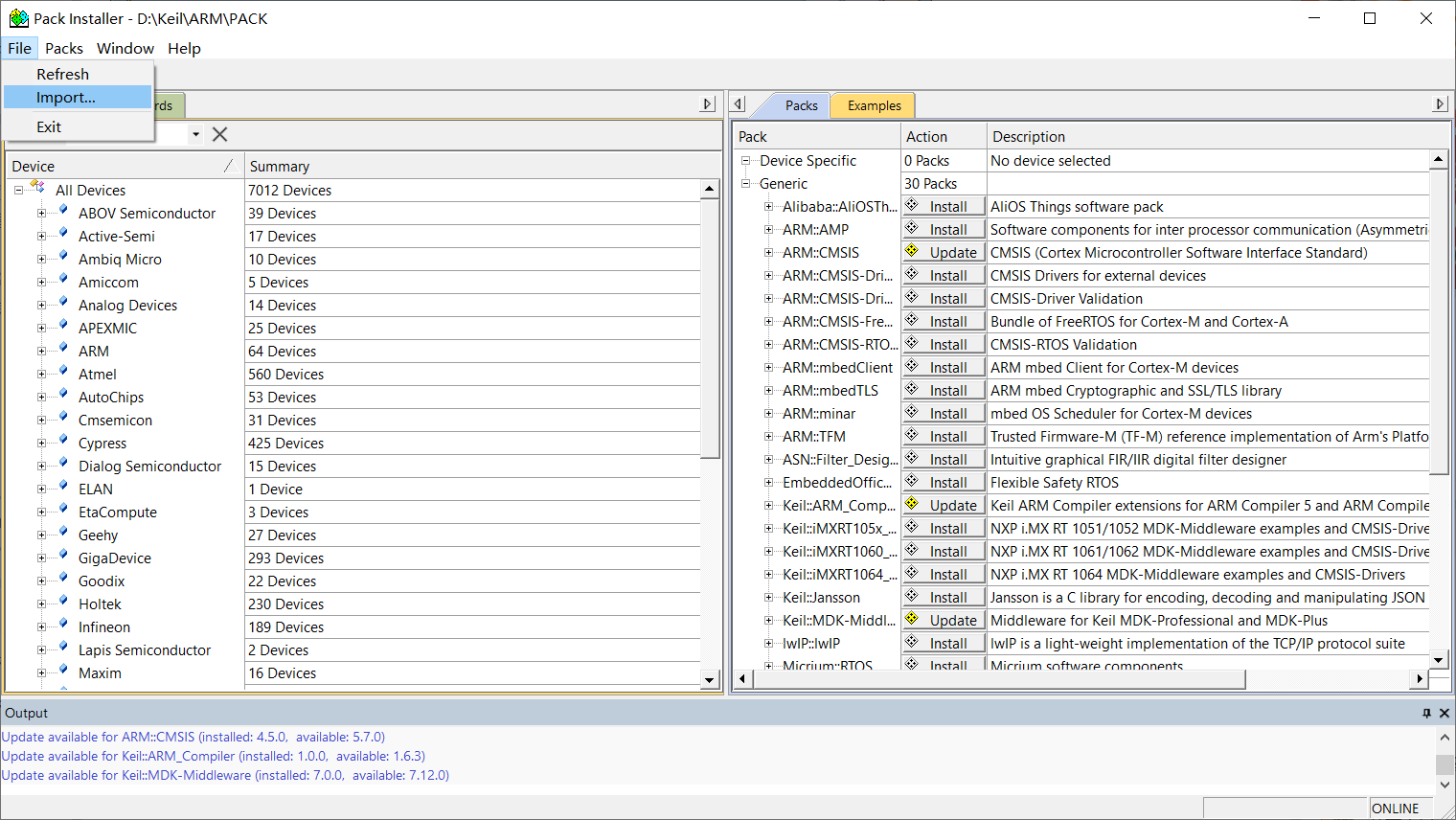

會彈出個這玩意，這個好像是安一些ARM芯片驅動的，51單片機的話貌似是不用這一步的，本來他是可以在線安裝的，但是由于一些眾所周知的原因，國內是下載不了的，我們這里選擇離線包，先將彈出的視窗一律選否，然后如圖所示，點擊左上角File下的Import

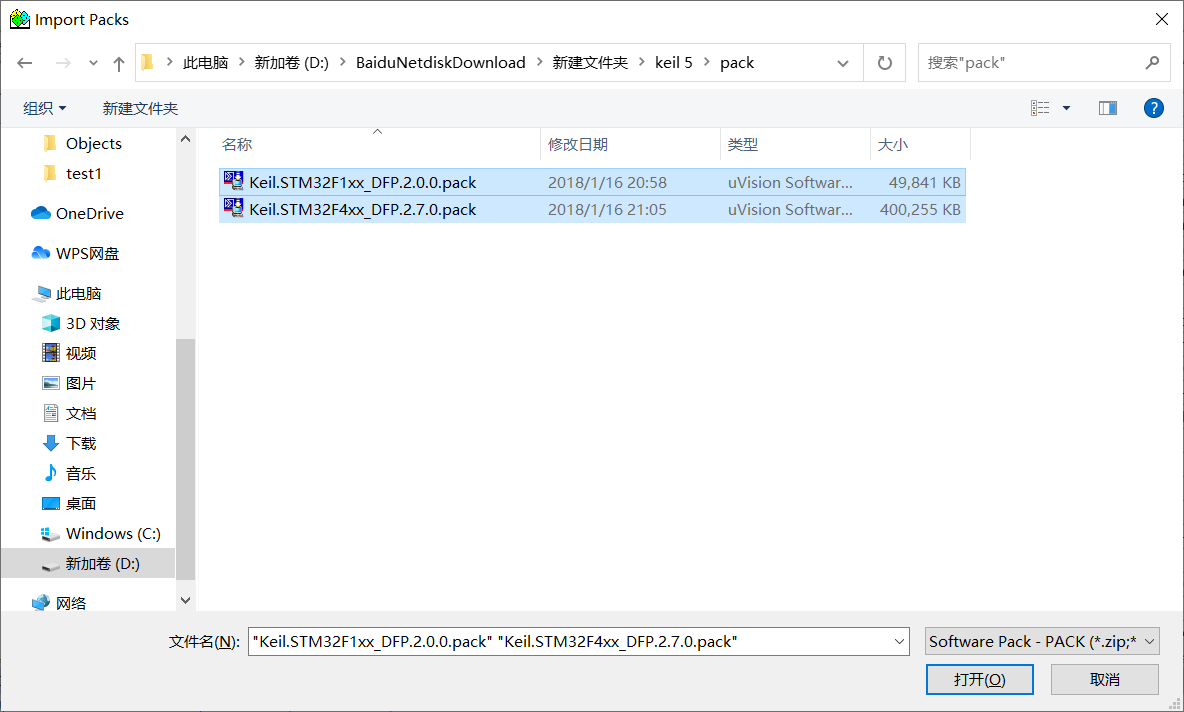

選擇下載資源中pack下的兩個包，點擊打開

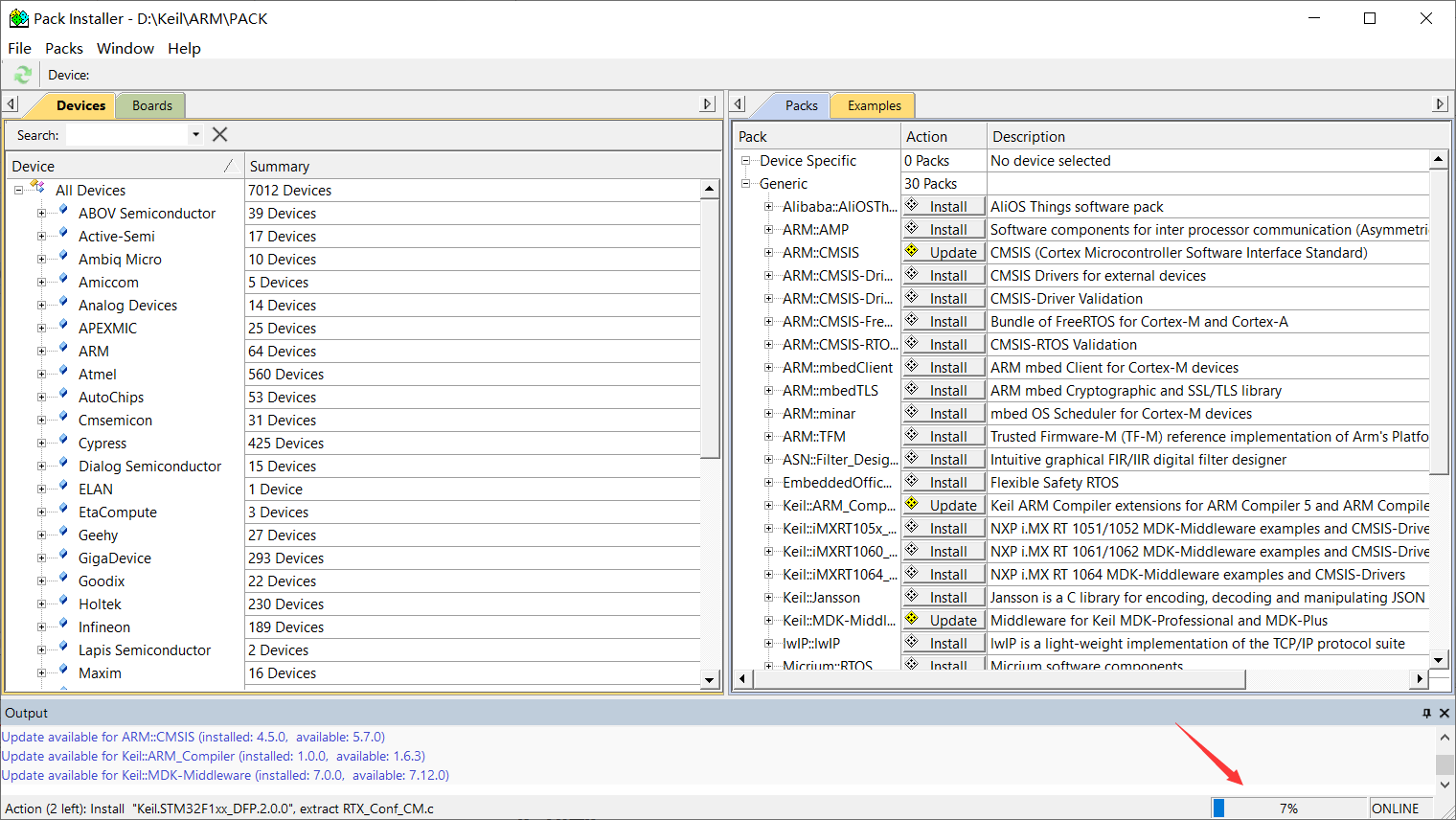

可以看到這個進度條在動，由于選擇了兩個包，因此將會有兩次進度條，第二次相對而言等的將會久一些，

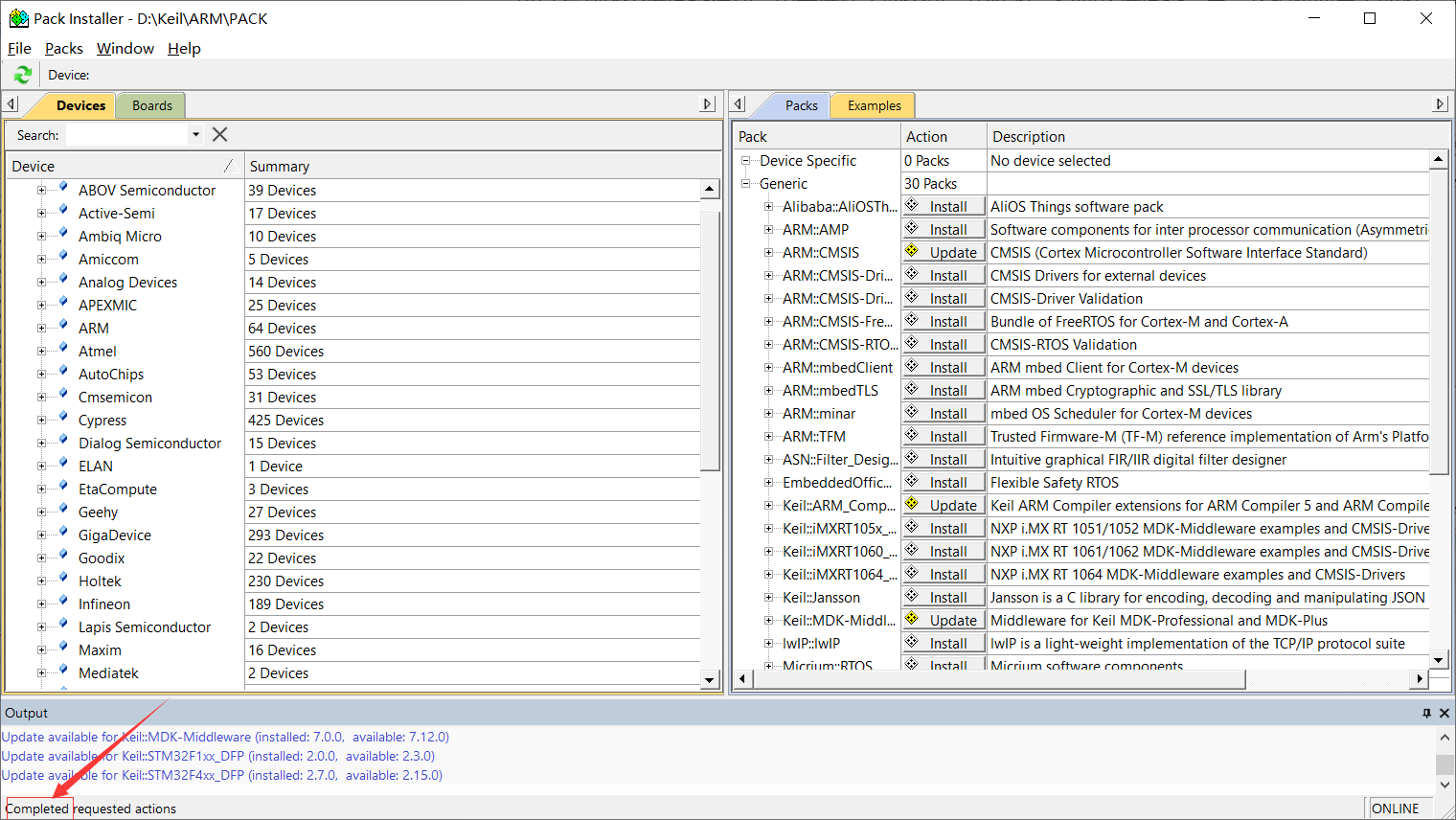

等到這里顯示complete就可以右上角退出了

破解Keil

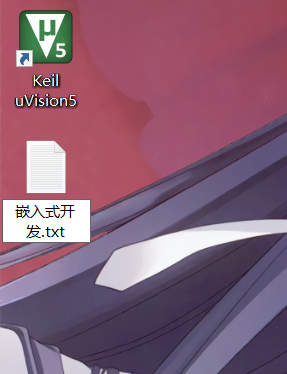

回到桌面，可以看到這里有個keil的快捷方式

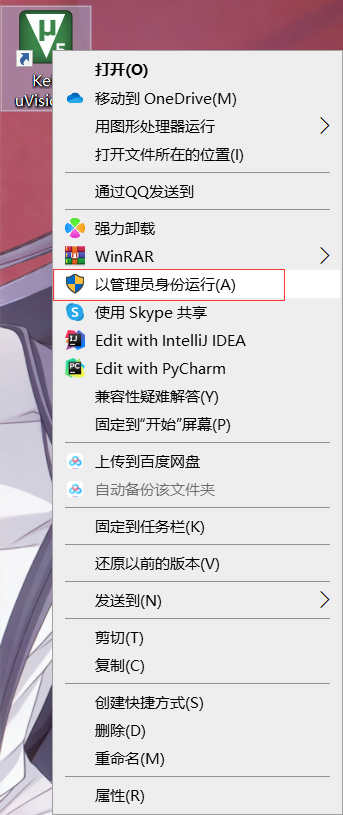

右鍵管理員運行，這里沒有的話可以到檔案所在位置找到源檔案管理員運行，這里必須要管理員運行否則后面破解會有問題

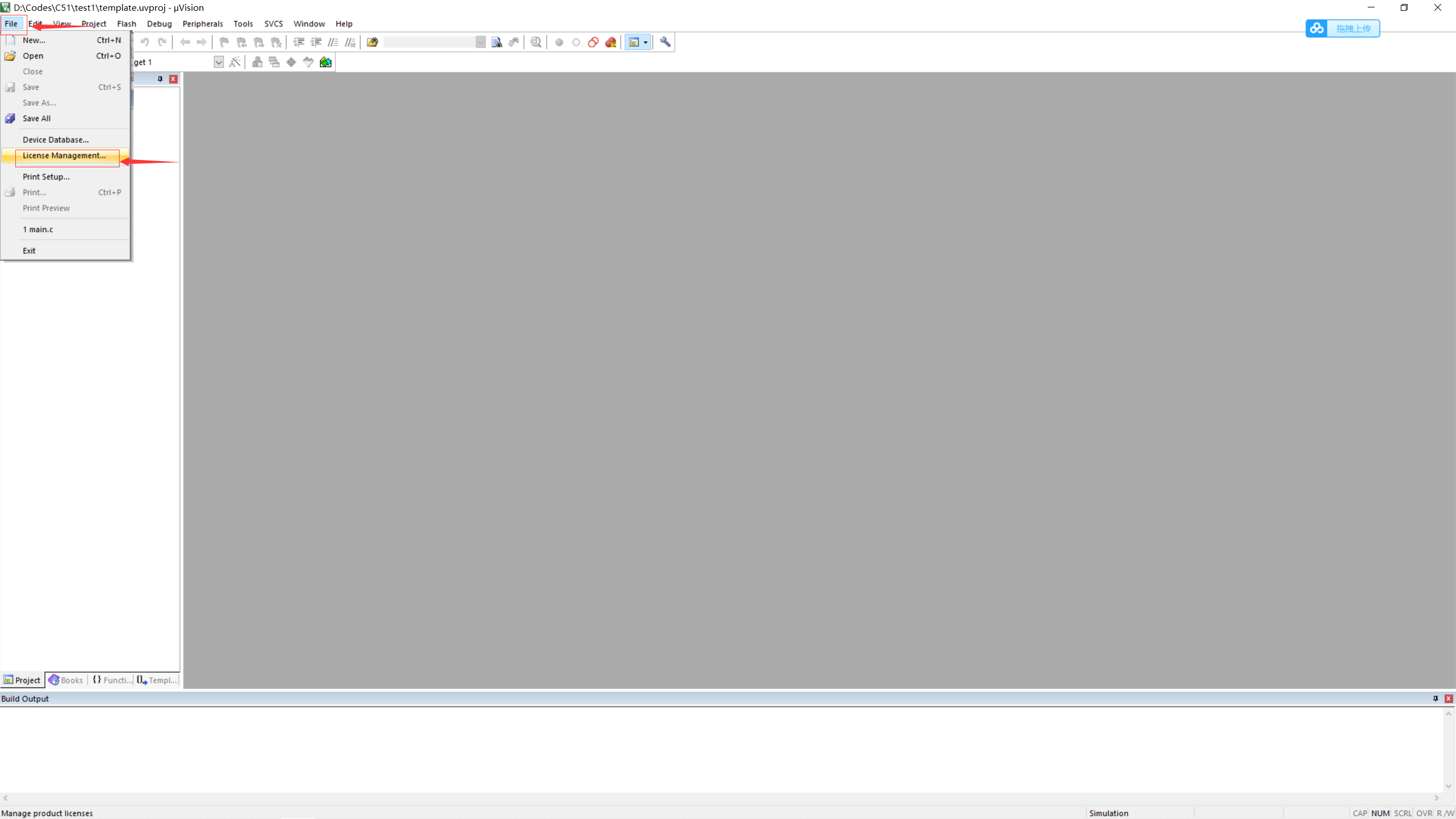

進入License Management

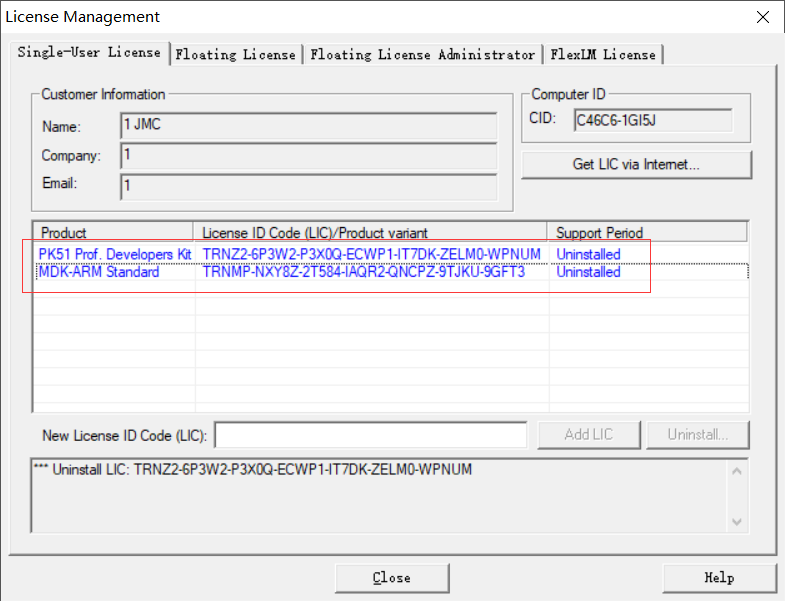

打開后是這個樣子，不過第一次安的話應該是沒有紅圈那個東西的，我這里是卸載了演示一下的

在資源檔案夾里找到注冊機，右鍵管理員打開，這個注冊機不知道是誰設計的，帶有非常魔性的BGM

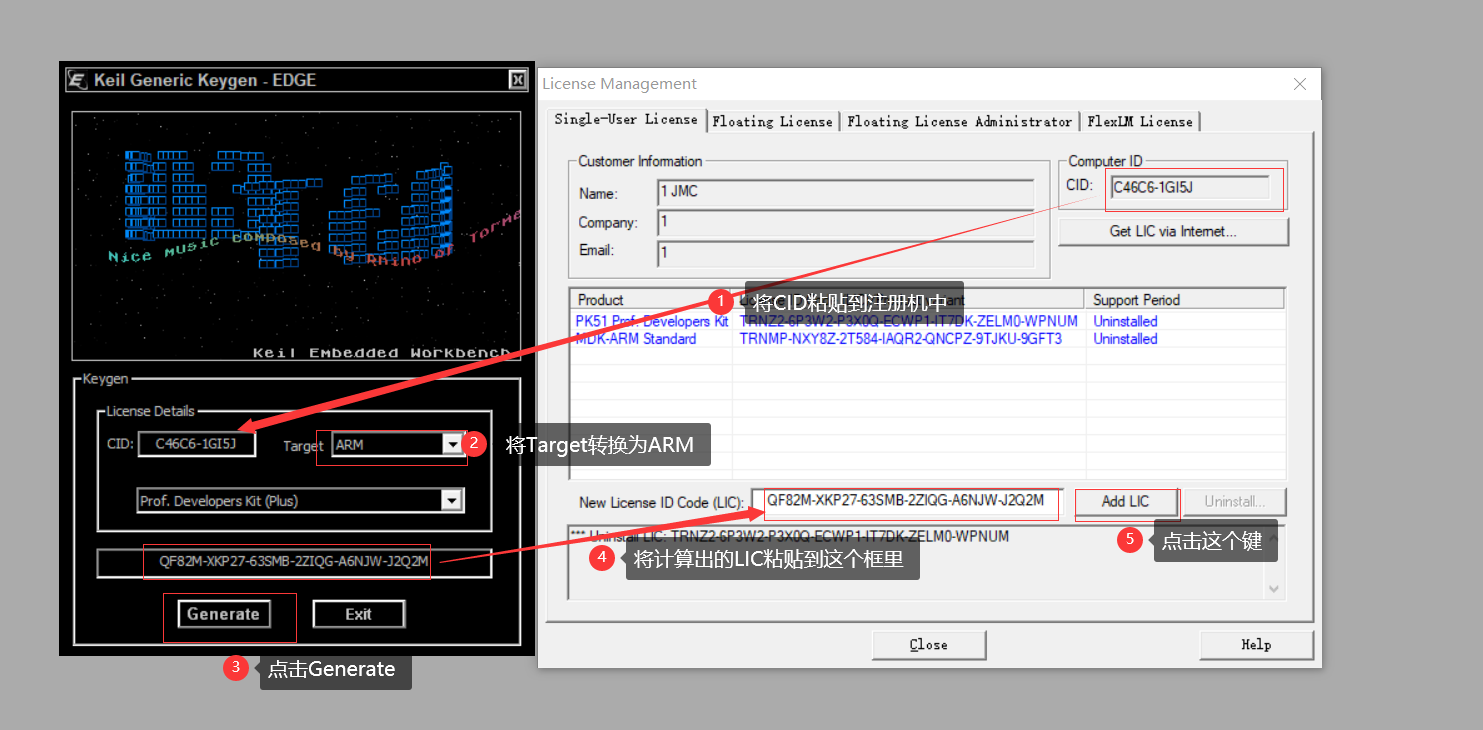

然后按照圖示操作

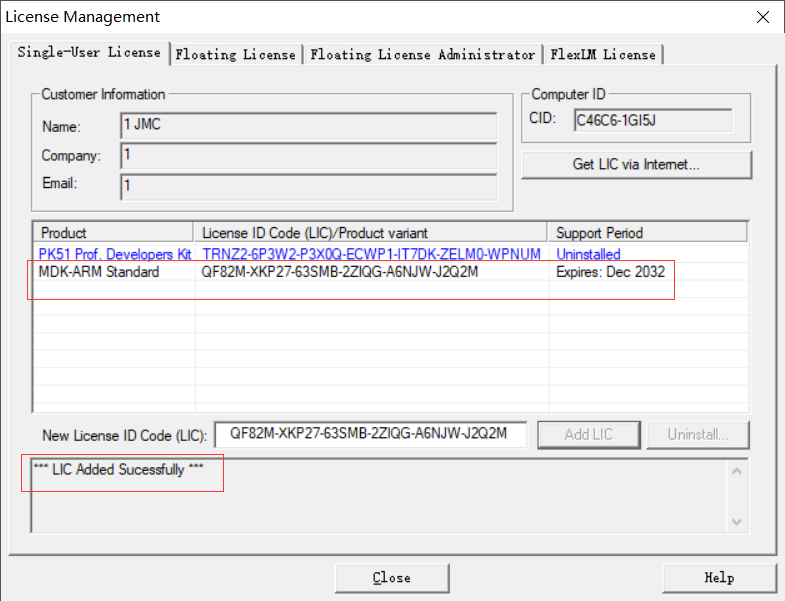

這樣就算OK了，那個日期是指你的使用截止日期，可能很多人翻以前別人發的安裝教程一步步流程下來發現這里是紅的，是因為以前的老注冊機只到2020年，然而我寫這篇博客的時候已經是2021年了，于是就換了一個新的注冊機，可以預見在2032年的時候將會出更新的注冊機（如果那時候keil還有人用的話）

嵌入C51

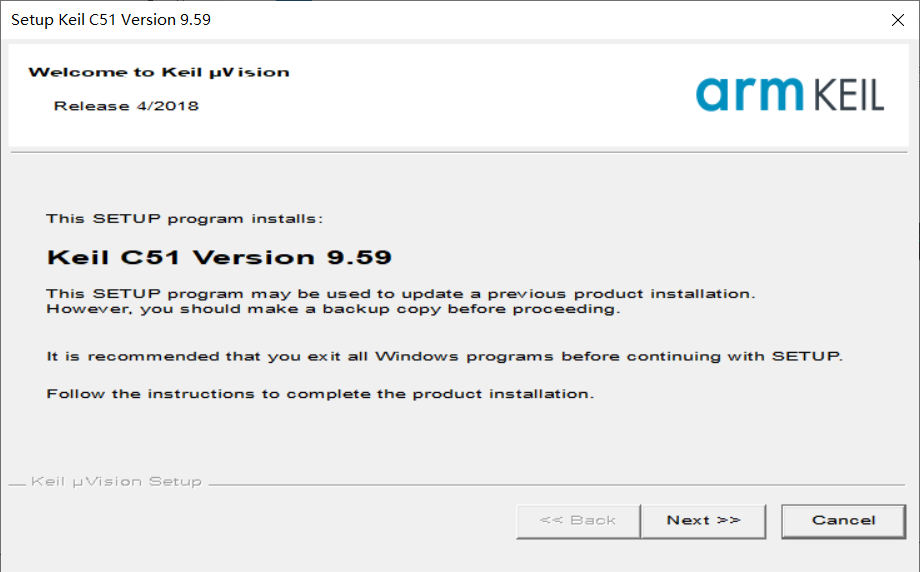

回到這個檔案夾，雙擊c51v959.exe

一路NEXT

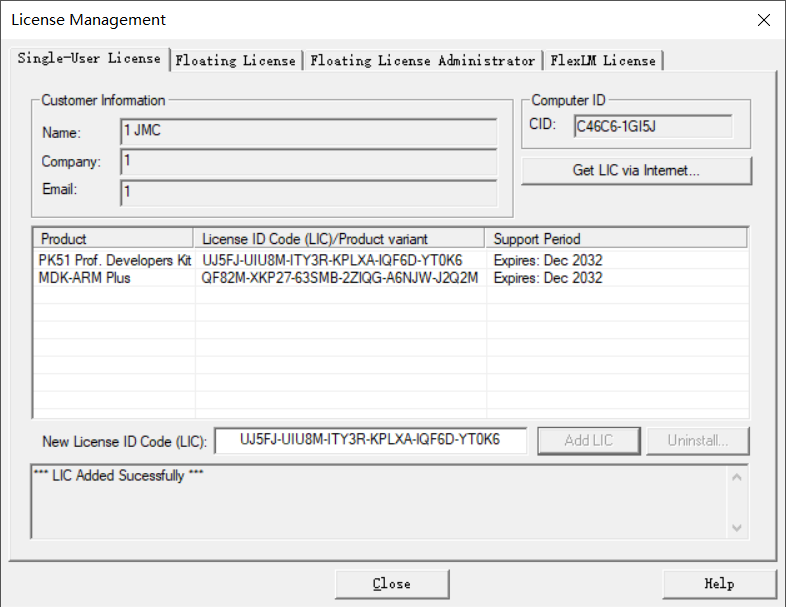

依舊是管理員身份運行keil后進入license management后利用注冊機破解，不同的是這次的Target選擇C51（默認應該就是他），最后應該是這個樣子的，應該就沒問題了

例程測驗-點亮第一個LED燈

接下來用一個程式來測驗一下配置成功沒有，同時也是熟悉一下操作，選用的例程是點亮第一個LED燈，這個應該算是嵌入式開發界的“Hello world”了吧，我這里選用的芯片是STC89C52，別的芯片需要作出相應的改變，

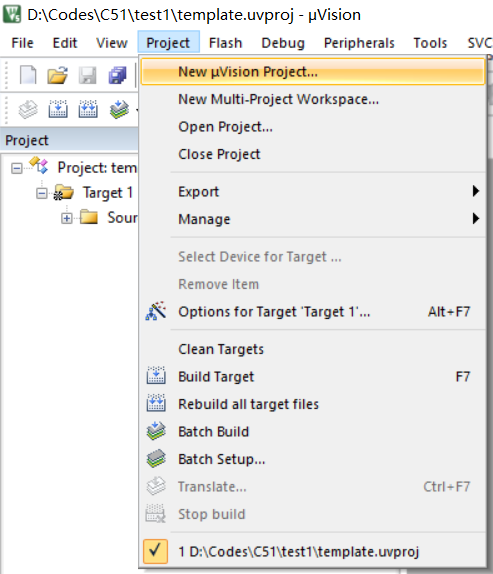

如圖，在上方Project下選擇New ****** Project…

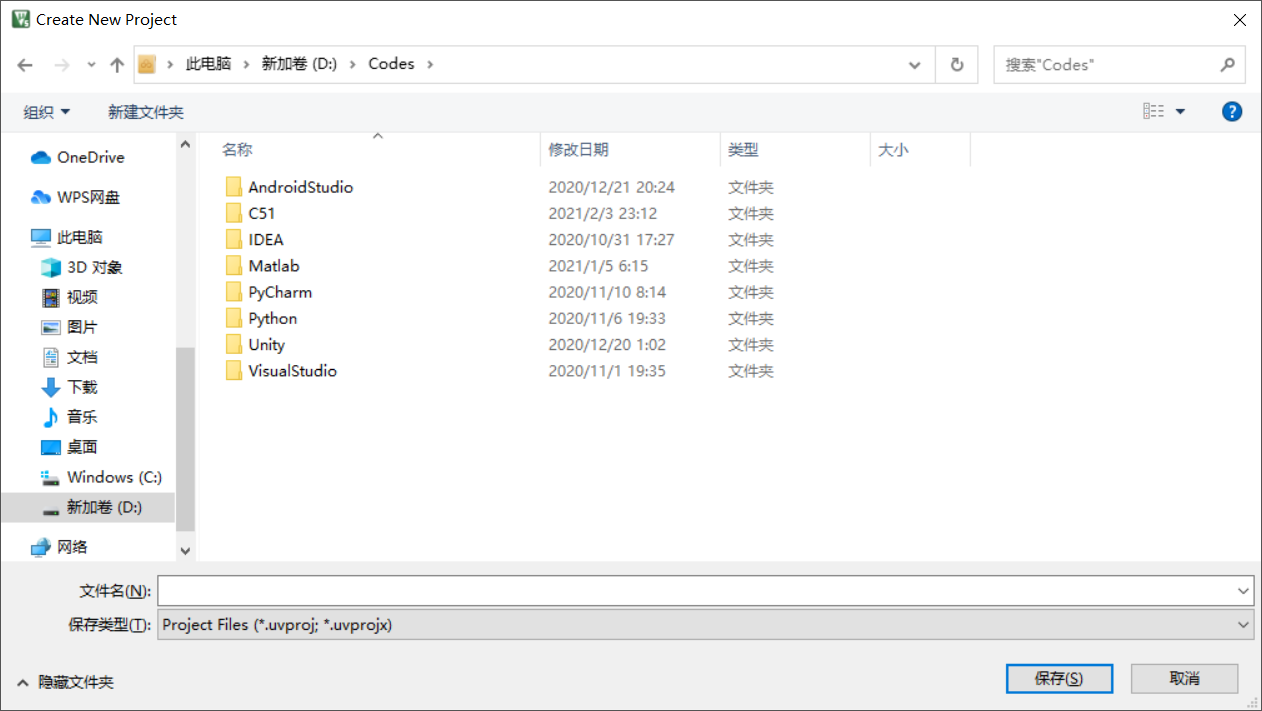

選擇保存路徑，我個人的習慣是有這么一個檔案夾保存各種各樣的代碼專案，這里我新建了一個C51檔案夾

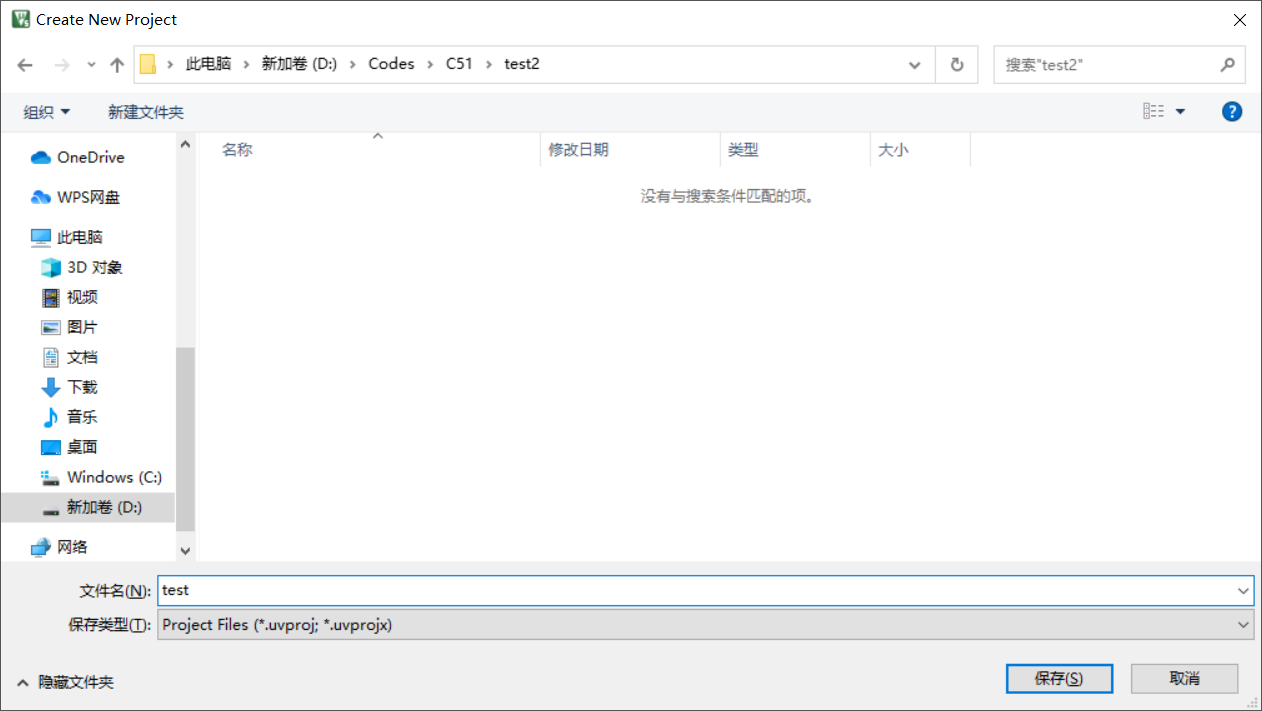

在這個檔案夾下面再新建一個檔案夾，不然以后很容易混淆，我這里取名為test2，而后進入test2后輸入專案名稱，我這里取名為test，保存型別用默認的就行了，然后點擊保存

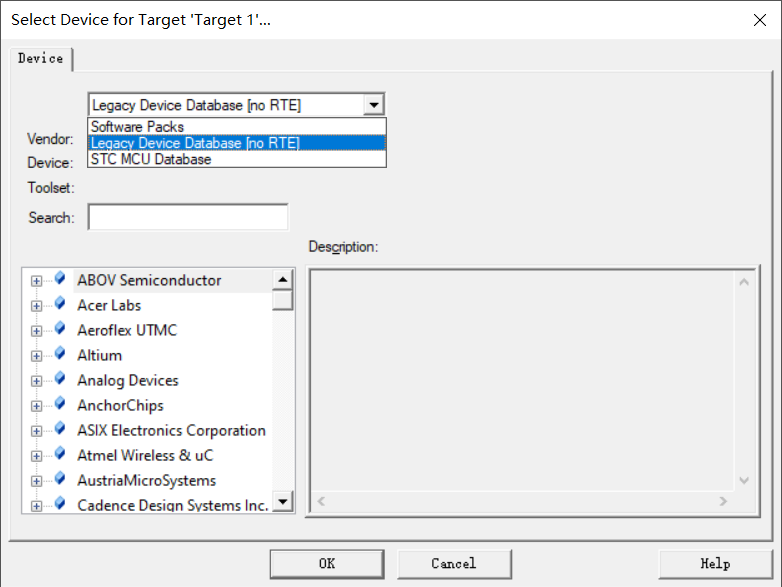

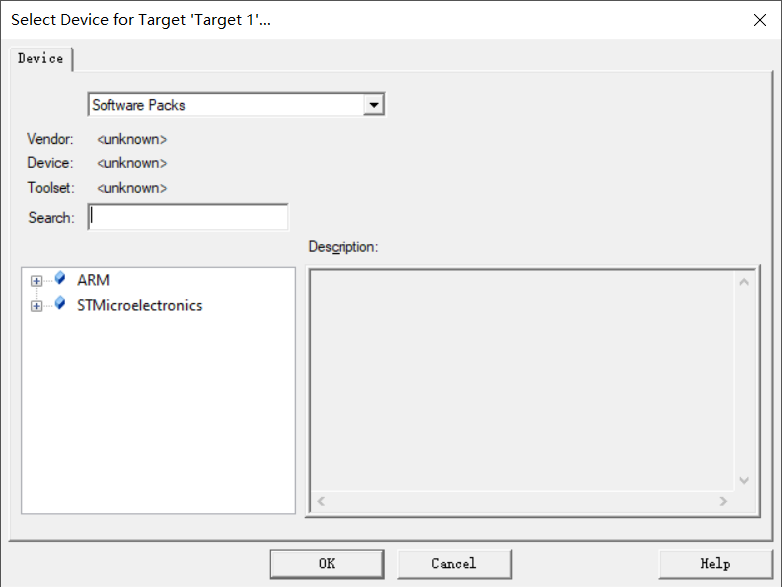

然后彈出一個界面，這個是選擇芯片

由于我這里選用的51單片機，在下拉選單中選擇這一個

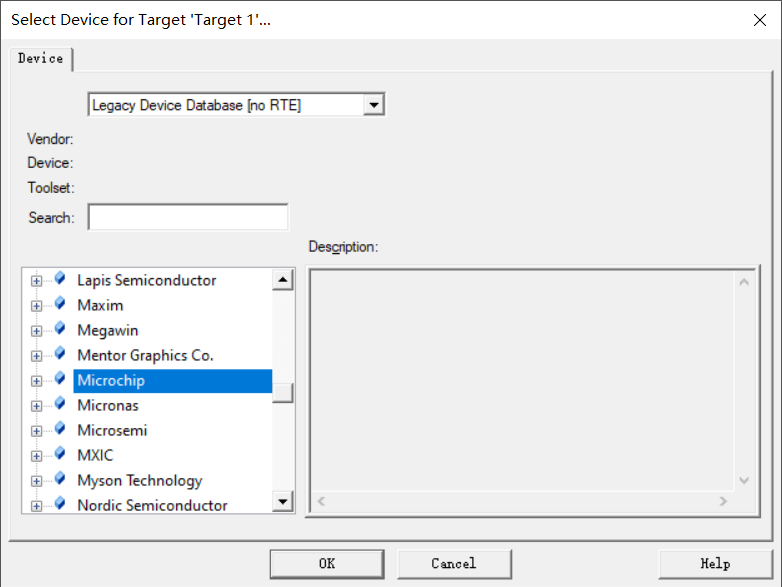

找到Microchip選項

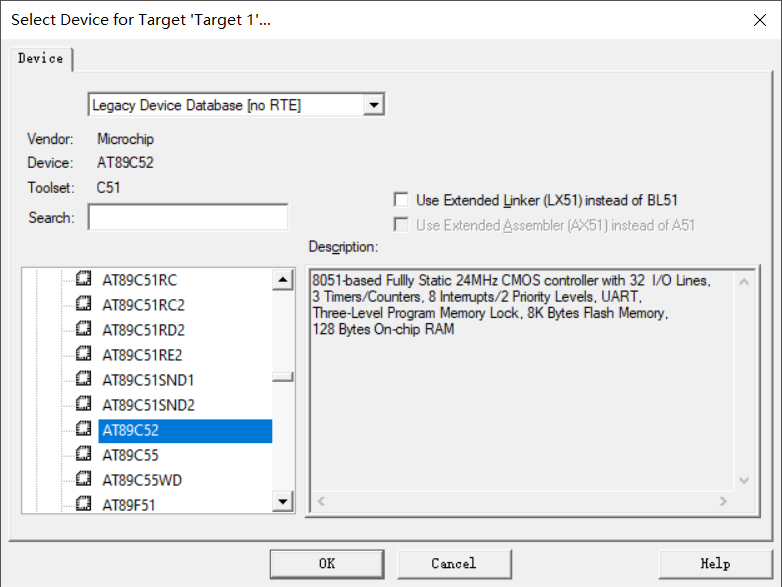

由于我的芯片是STC89C52，我這里選擇AT89C52，順便一提，我以前用的是老版的keil，那個時候這個要在Atmel下找，但是后來這個公司被收購了，因此現在變到這里來了，

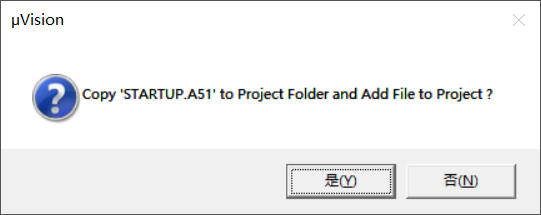

點擊否

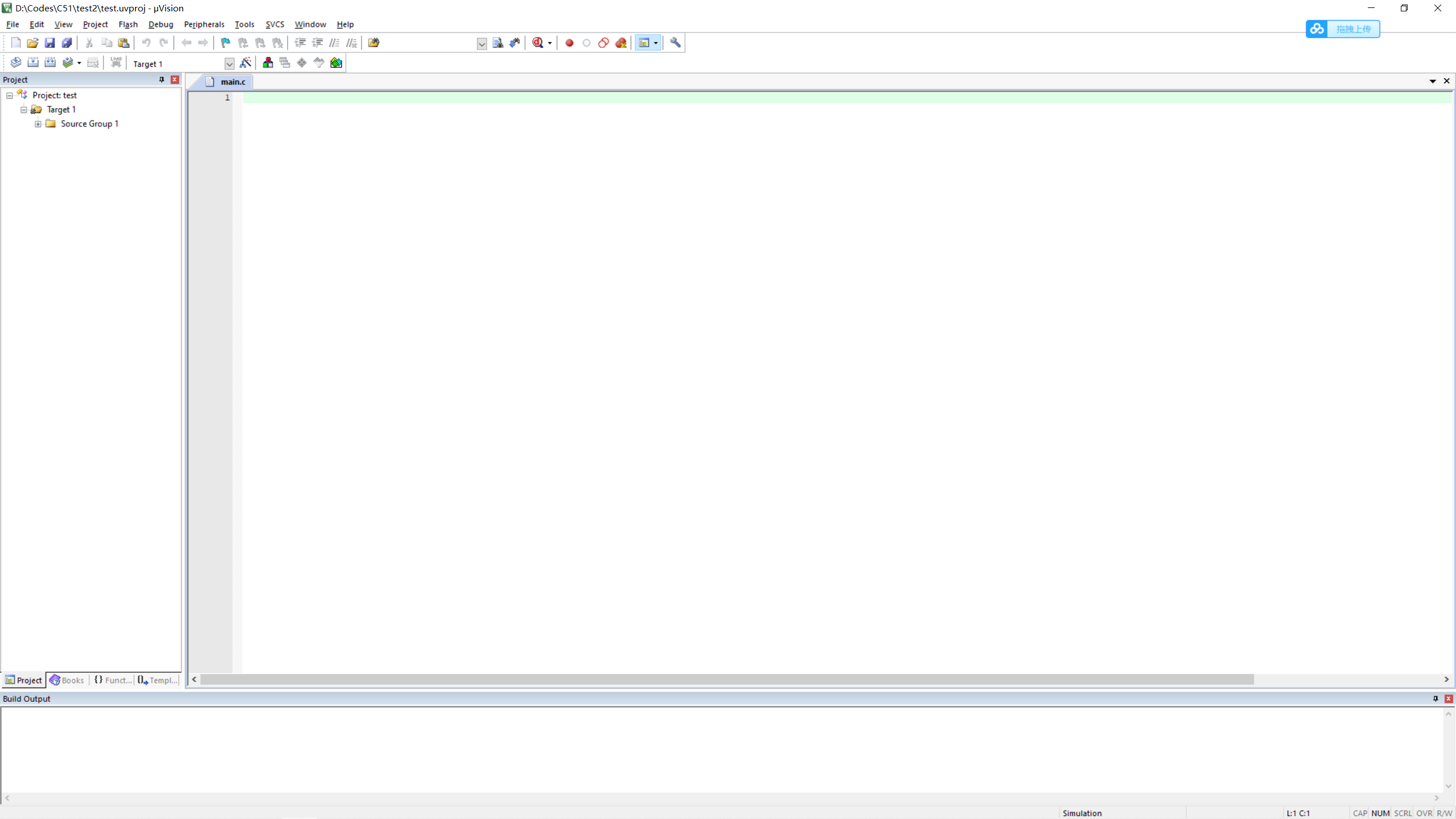

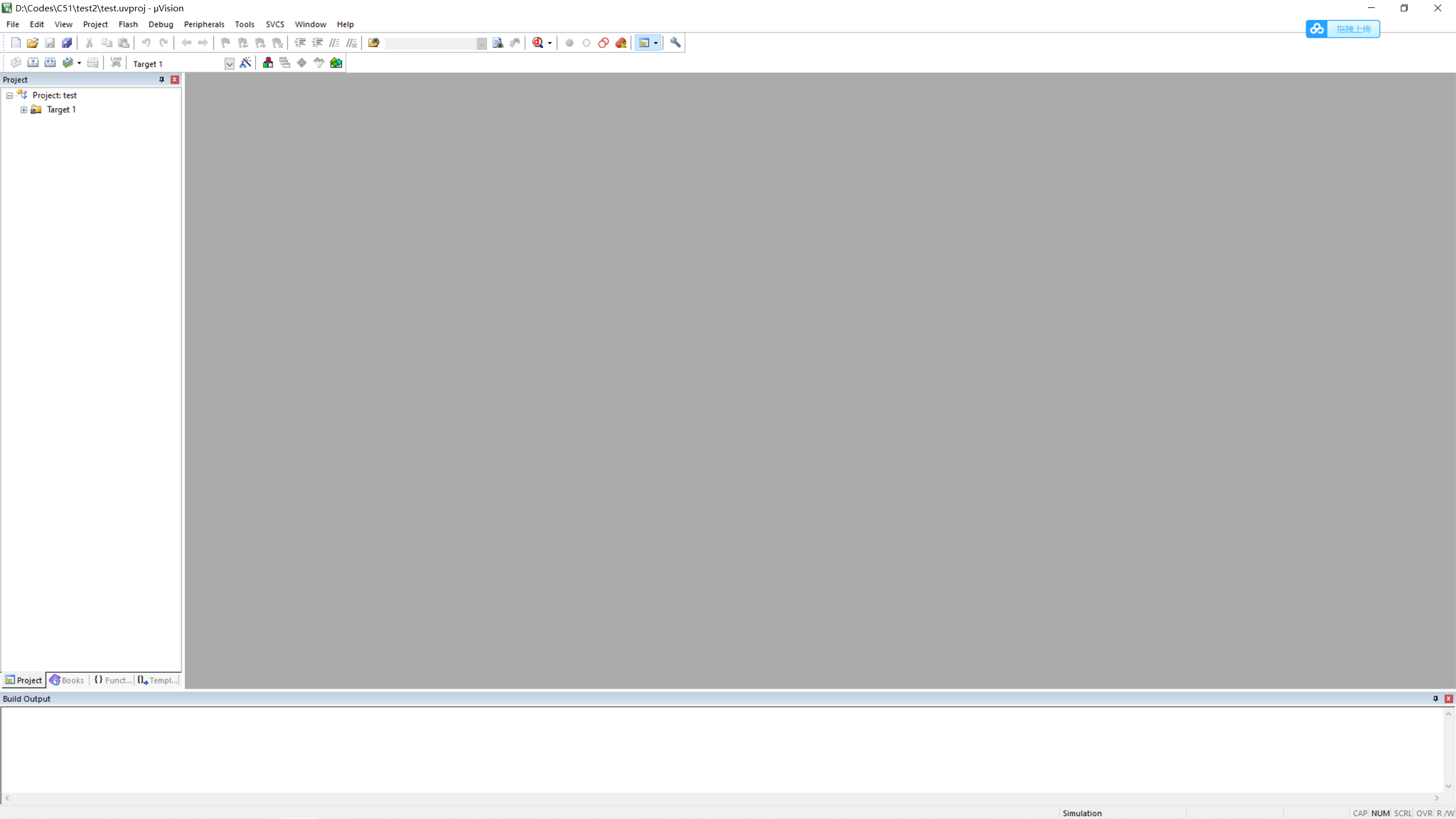

這個樣子專案就建好了

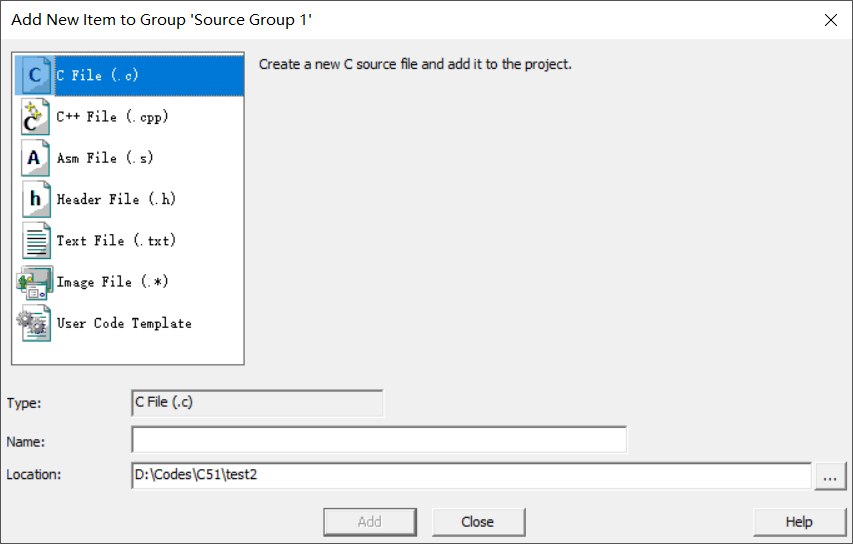

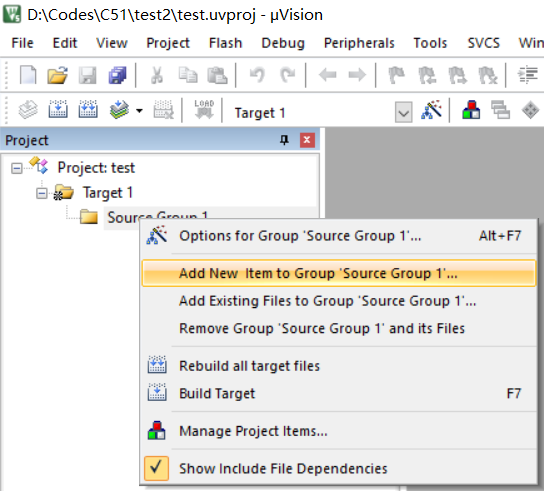

然后點擊Target 1左邊的加號，展開后右鍵Source Group 1后選擇Add New Item*******，

我們這里使用C語言編程，選擇.c

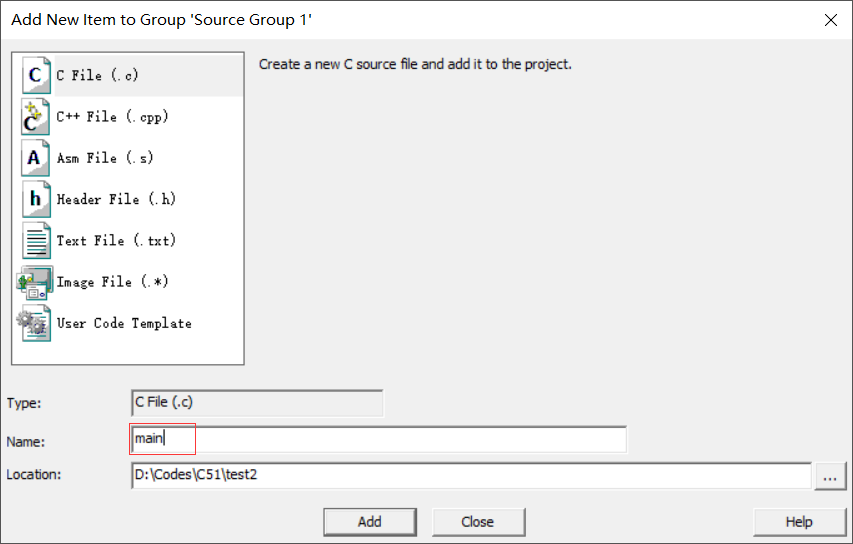

在Name欄里命名檔案為main

這樣就OK了

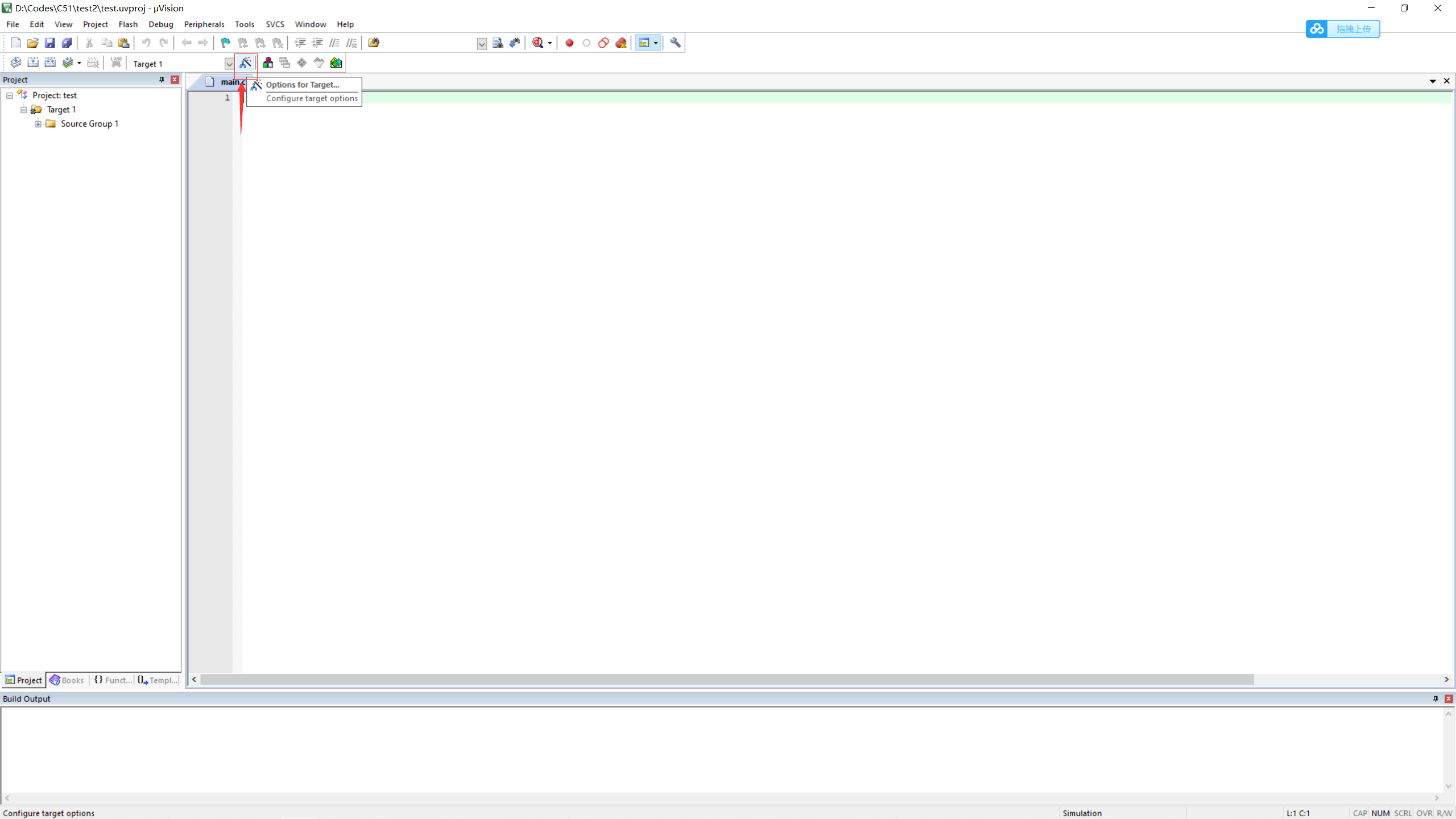

然后點擊這個選項

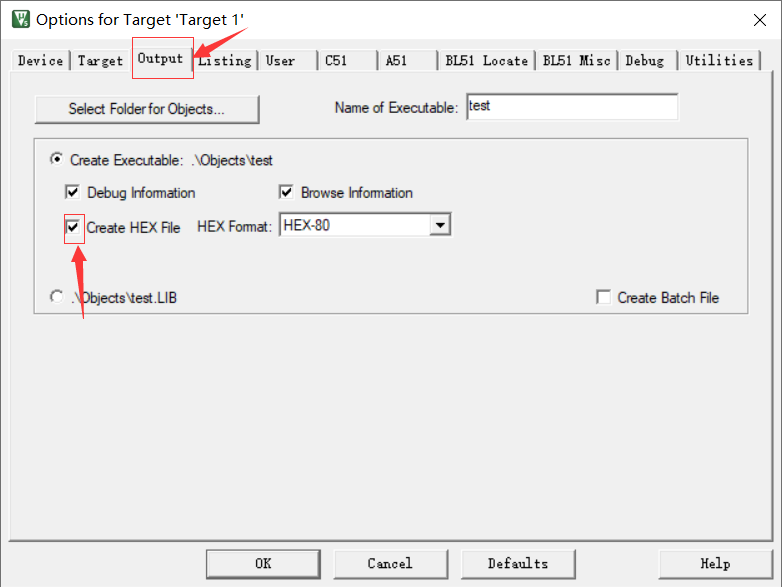

在Output選項卡中勾選Create HEX File的選項，然后點擊OK退出

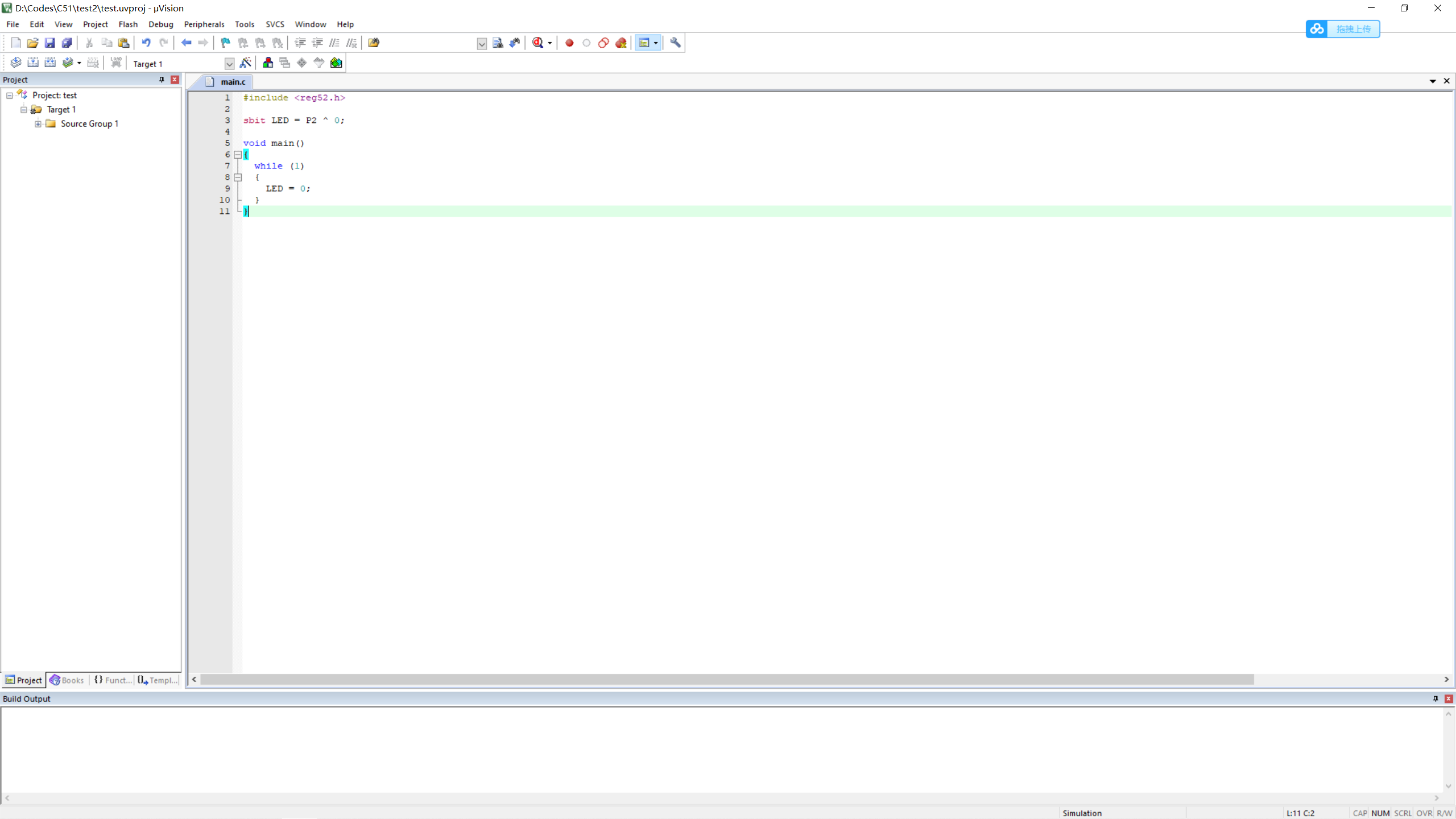

然后在代碼框內鍵入一段代碼

#include <reg52.h>

sbit LED = P2 ^ 0;

void main()
{
	while (1)
	{
		LED = 0;
	}
}

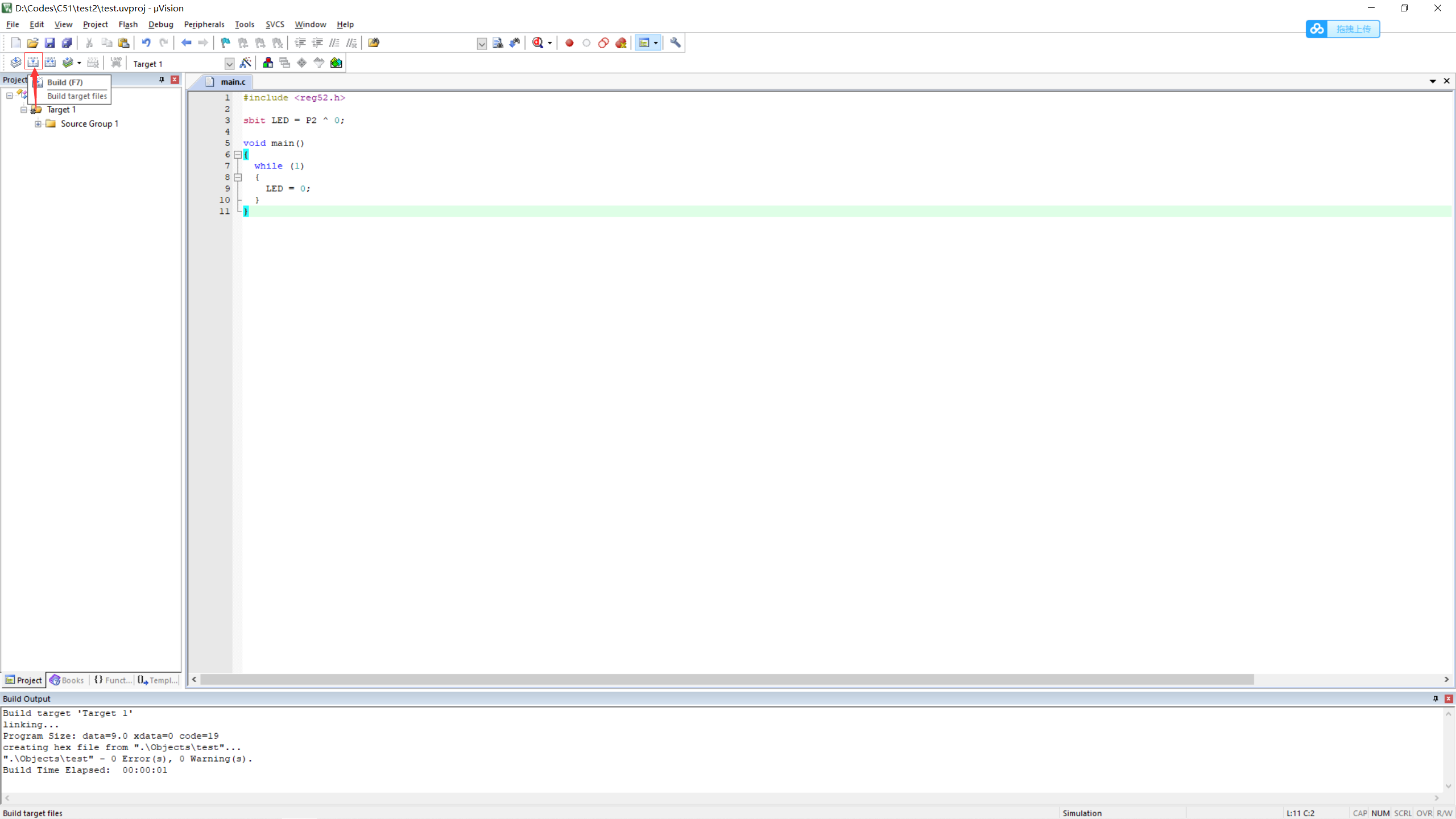

點擊Build或是按F7，可以看到下方顯示0 error 0 warning

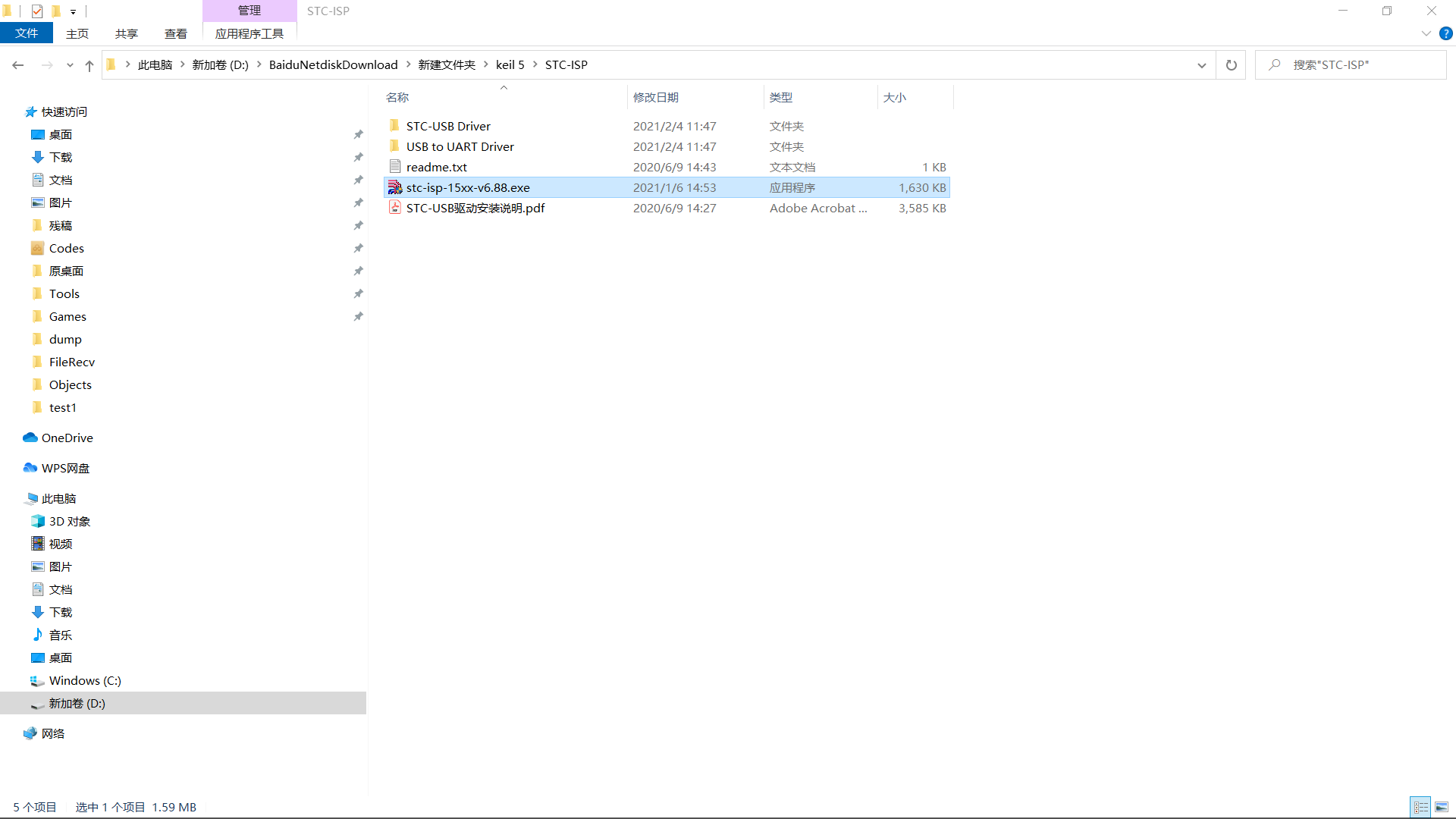

在之前的那個資源檔案夾中的STC-ISP檔案夾下雙擊打開stc-isp-15xx-v6.88.exe

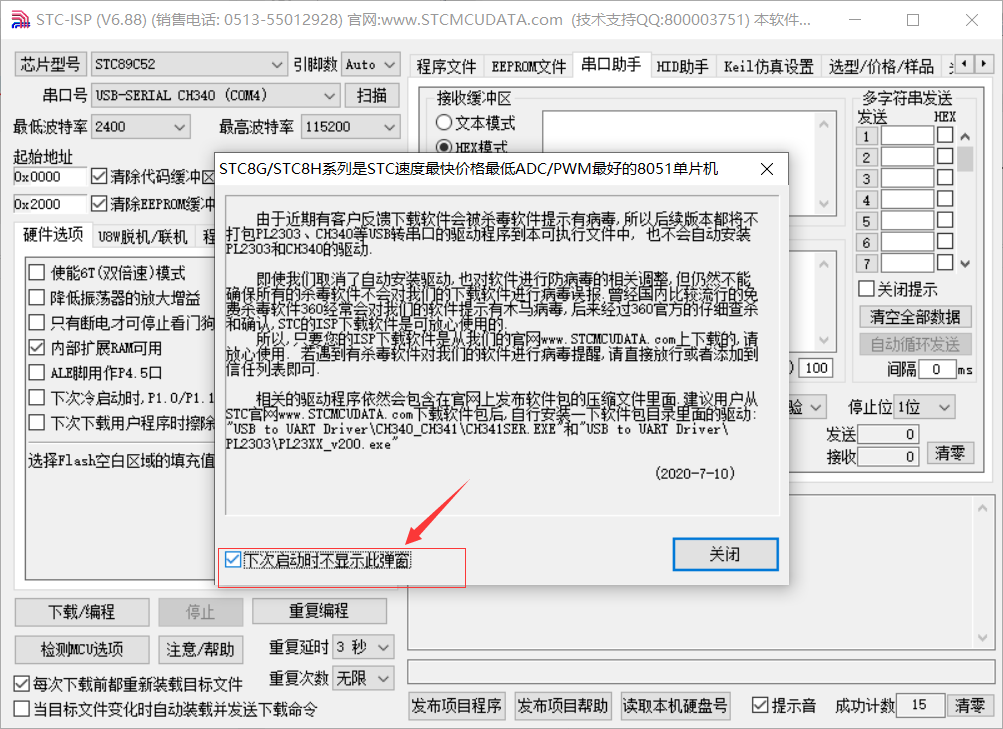

可以勾選這個選項讓以后不彈這個彈窗

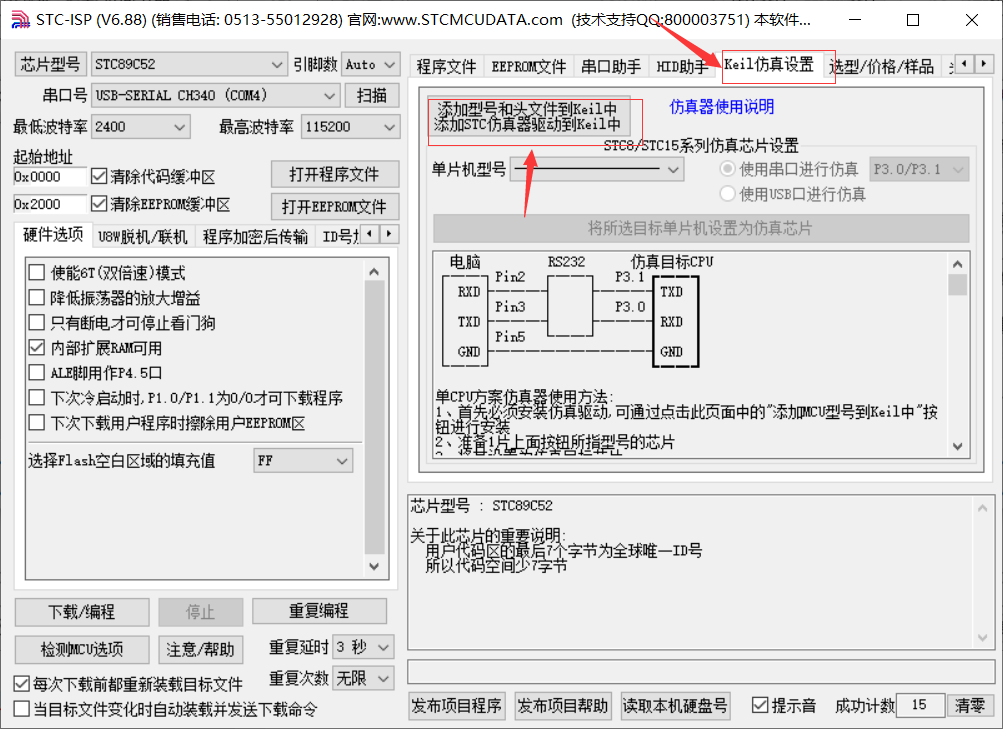

點擊Keil仿真設定選項卡，選擇這個添加****

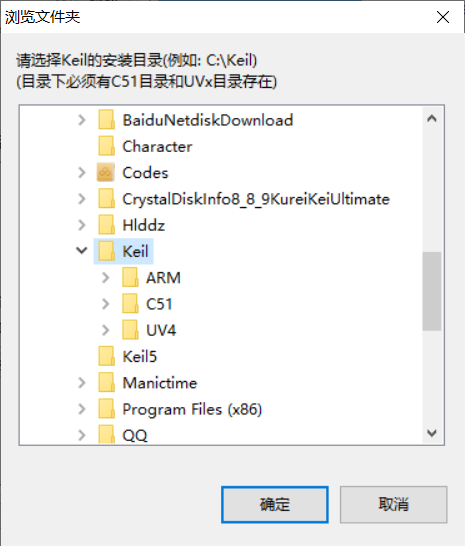

添加你Keil的安裝目錄，比如我這里是這個樣子，選中后點擊確定退出，會提示你添加成功之類的話語

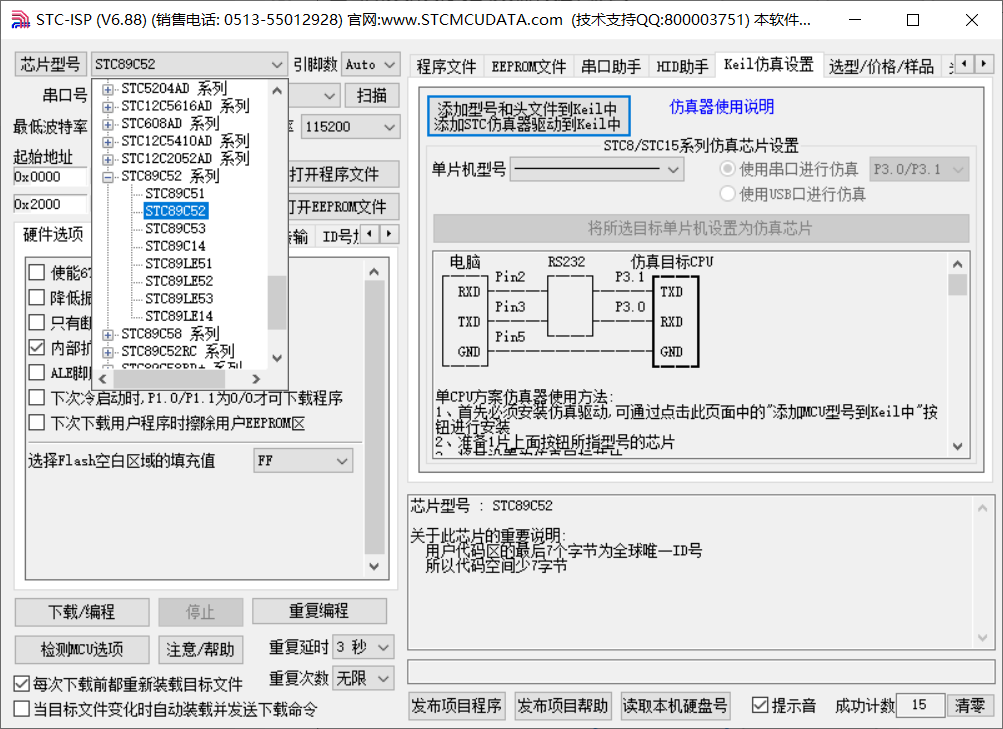

在下拉選單中找到STC89C52

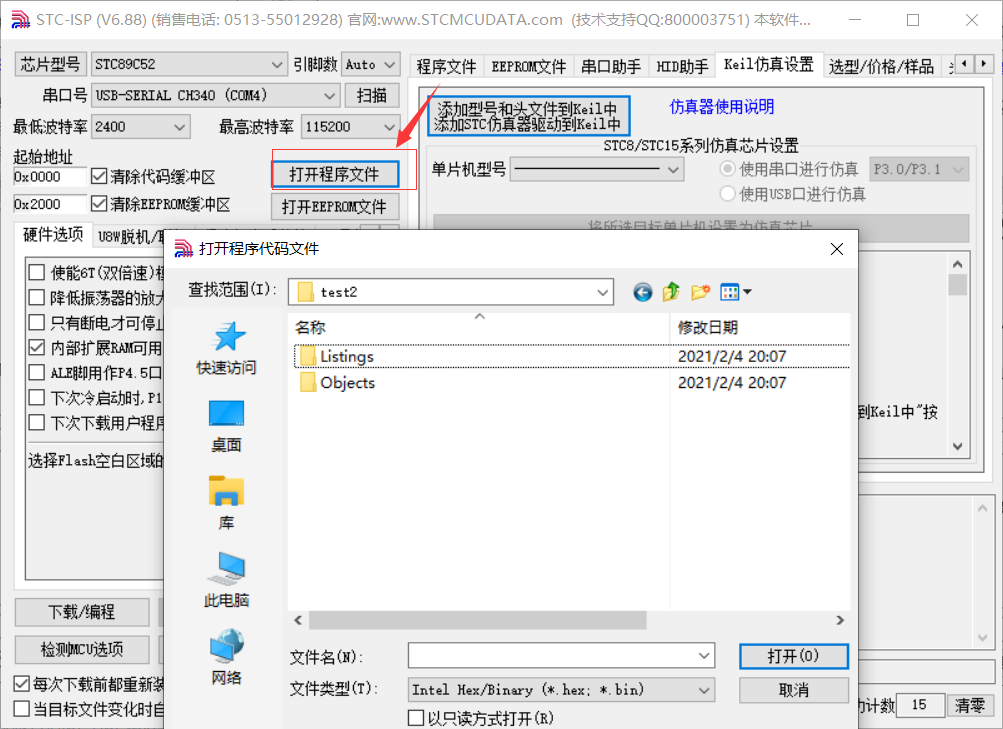

點擊打開程式檔案，定位到剛剛建立的那個test2檔案夾

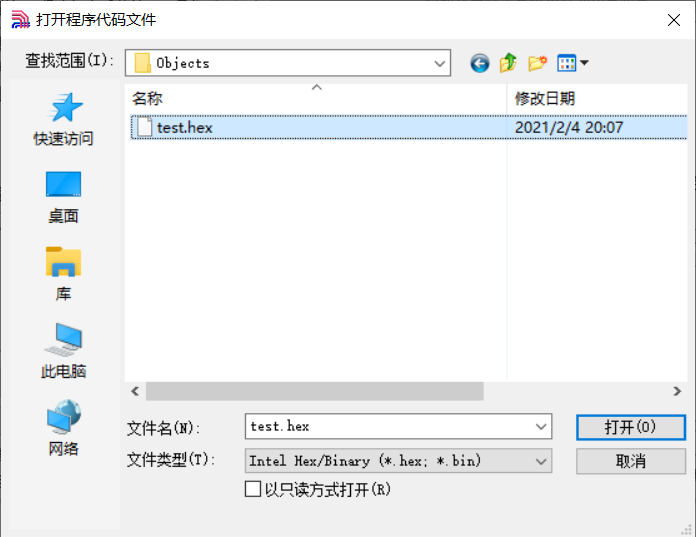

在Objects檔案夾下選擇test.hex，點擊打開

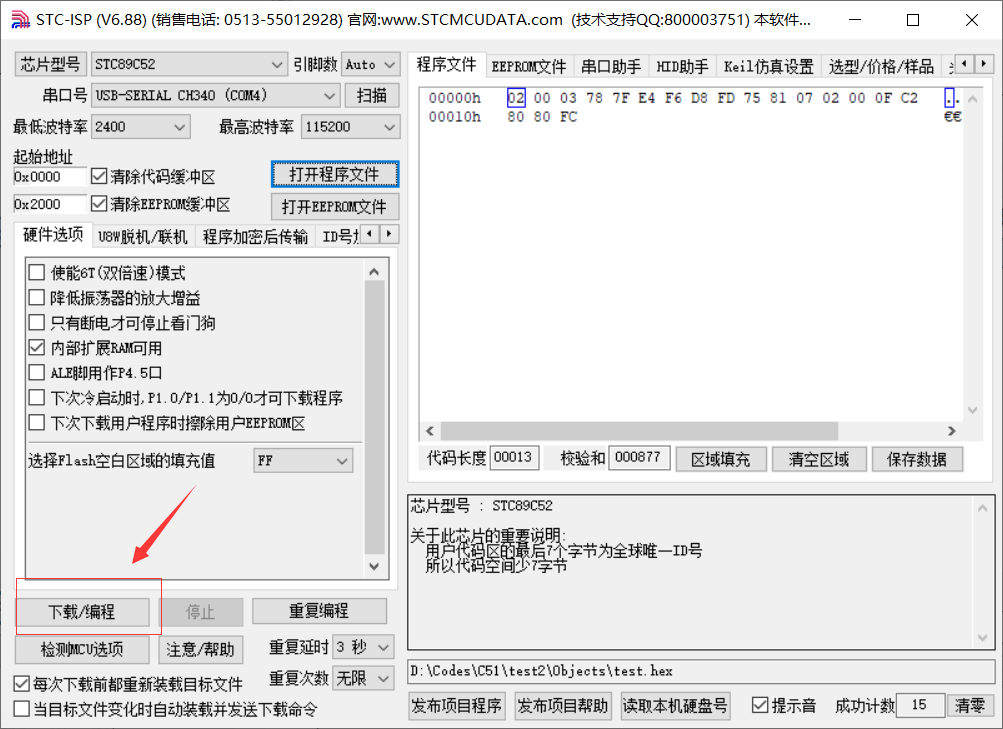

在學習板成功連接到電腦上后，點擊“下載/編程”

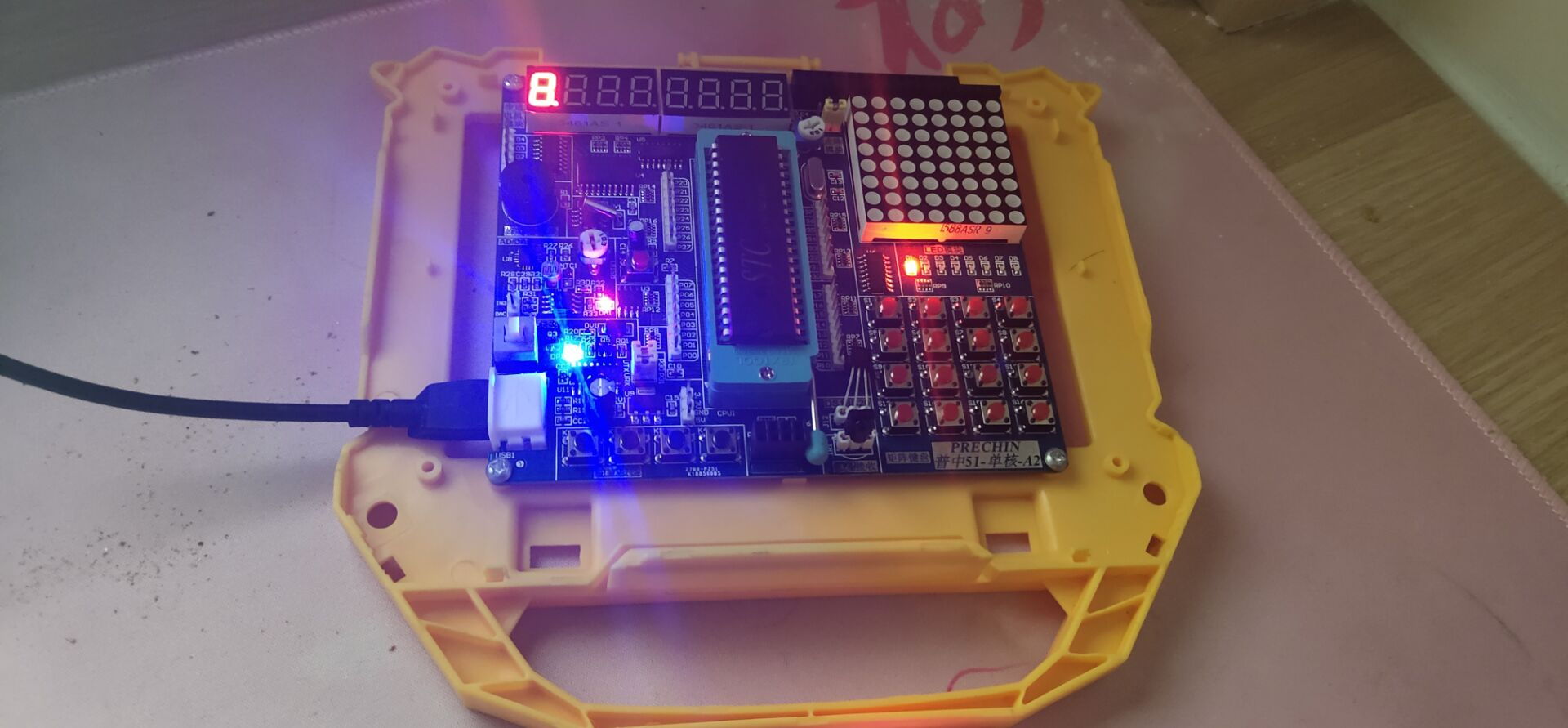

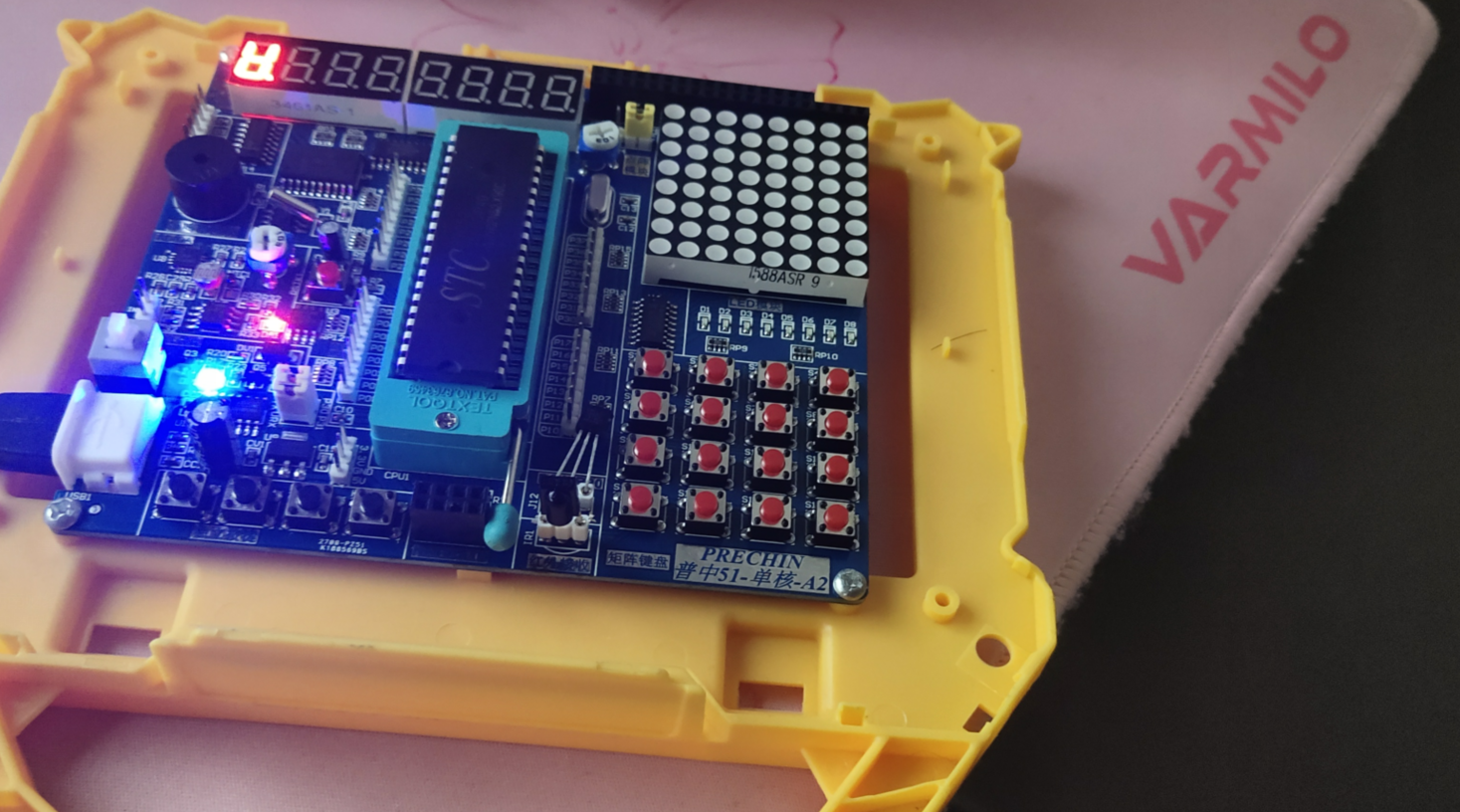

然后按學習板的開關就可以觀察到LED燈被點亮了

3.VSCode 編輯器的配置

如果上面那個代碼是你自己用手一個一個敲上去的，你就會很明顯地感覺到——Keil簡直就不是一個合格的現代IDE！甚至連最基本的括號匹配補全都沒有！在日后的使用程序中，你還將發現它對中文的支持也一塌糊涂，以及各種毛病；通過資料查詢，Keil 5居然是13年推出的軟體！不想過多吐槽了，由此可以猜想單片機界其他的IDE是什么樣子的了，

好在VSCode中有比較完備的插件供我們使用，為了讓我能多活幾年，這里選用VSCode作為我們代碼的編輯器，當然大家也可以找找別的方法替代，我這里的是我自己使用的方法，不一定是最好的，

（這里默認認為大家都安裝好了——Visual Studio Code，配置好了C/C++環境以及漢化環境，如果沒有安裝好的同學可以參考別的博主的相關博文，此處不再贅述）

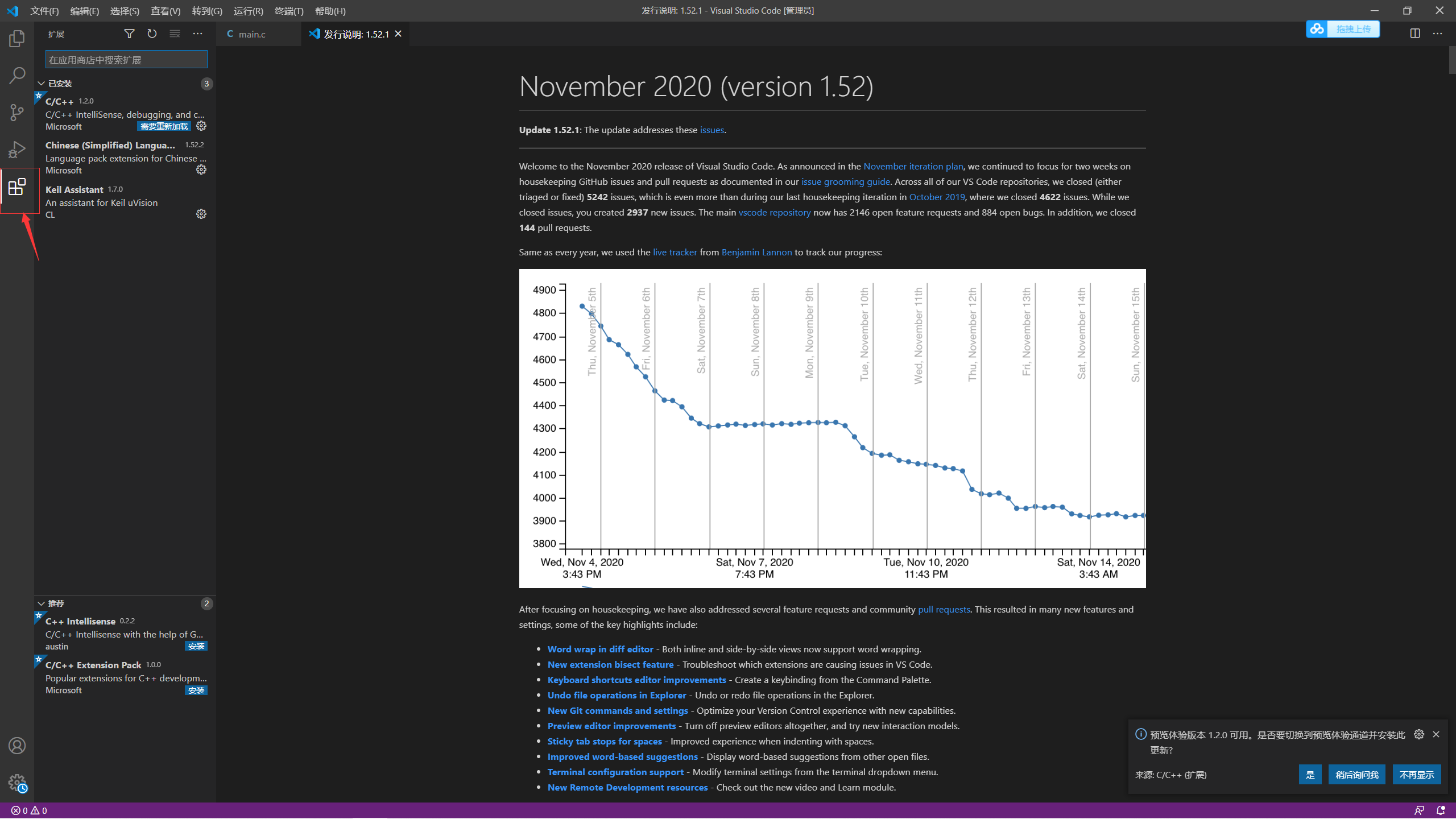

打開VSC界面，進入擴展頁面

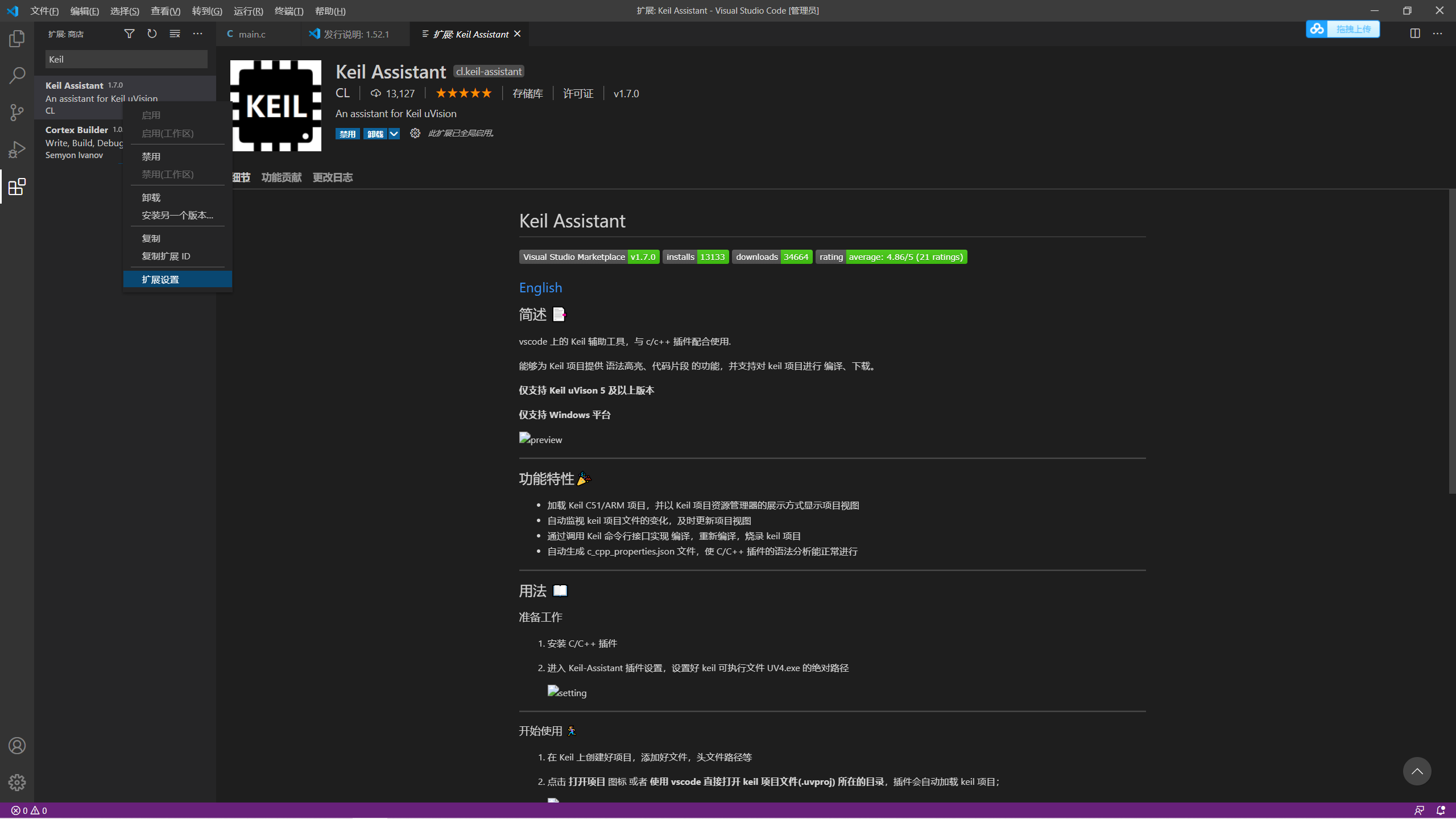

搜索keil，選擇第一個，點擊右下角安裝（我這里已經安裝好了所以沒有這個按鈕）

安裝完后右鍵選擇擴展設定

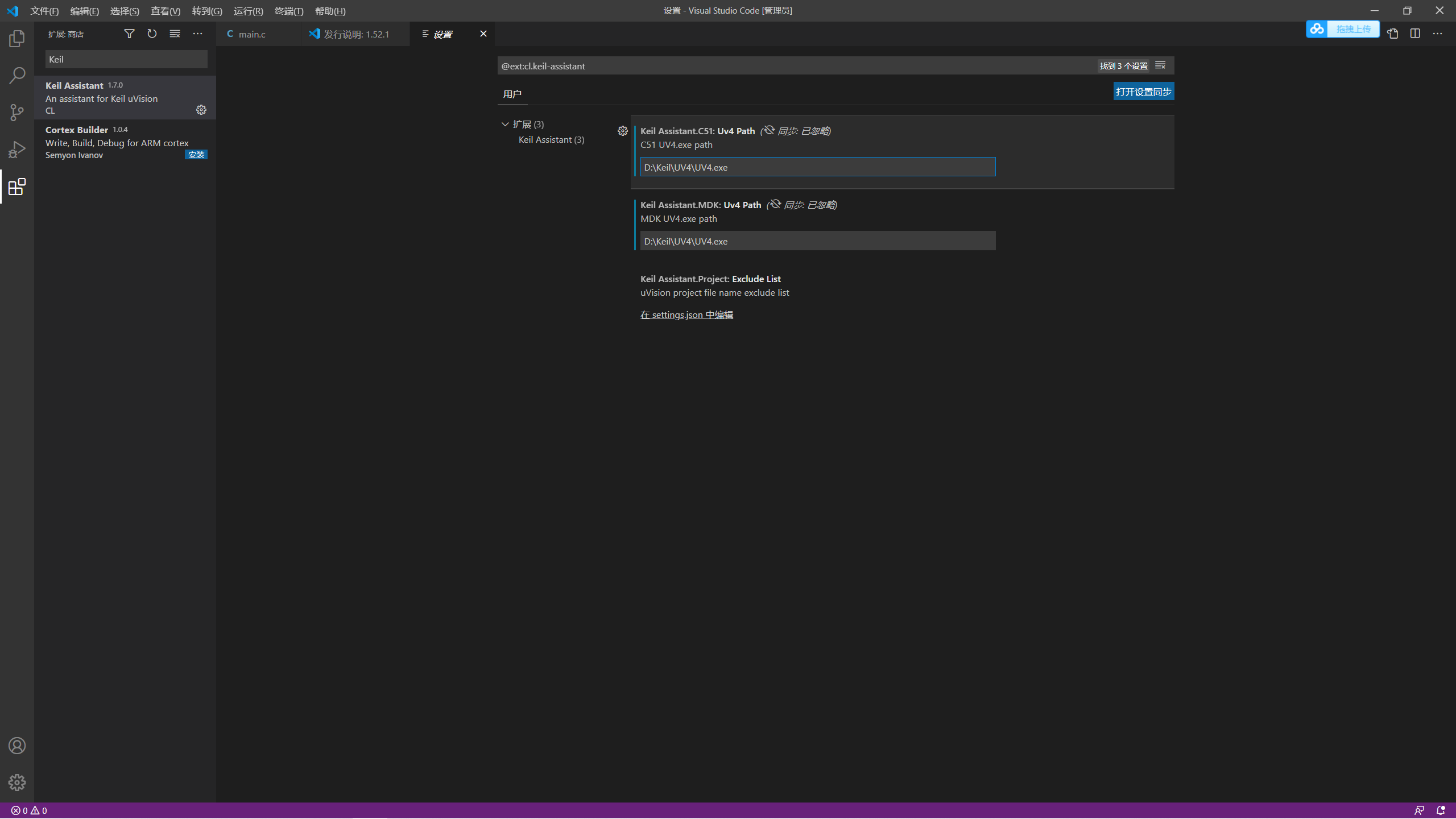

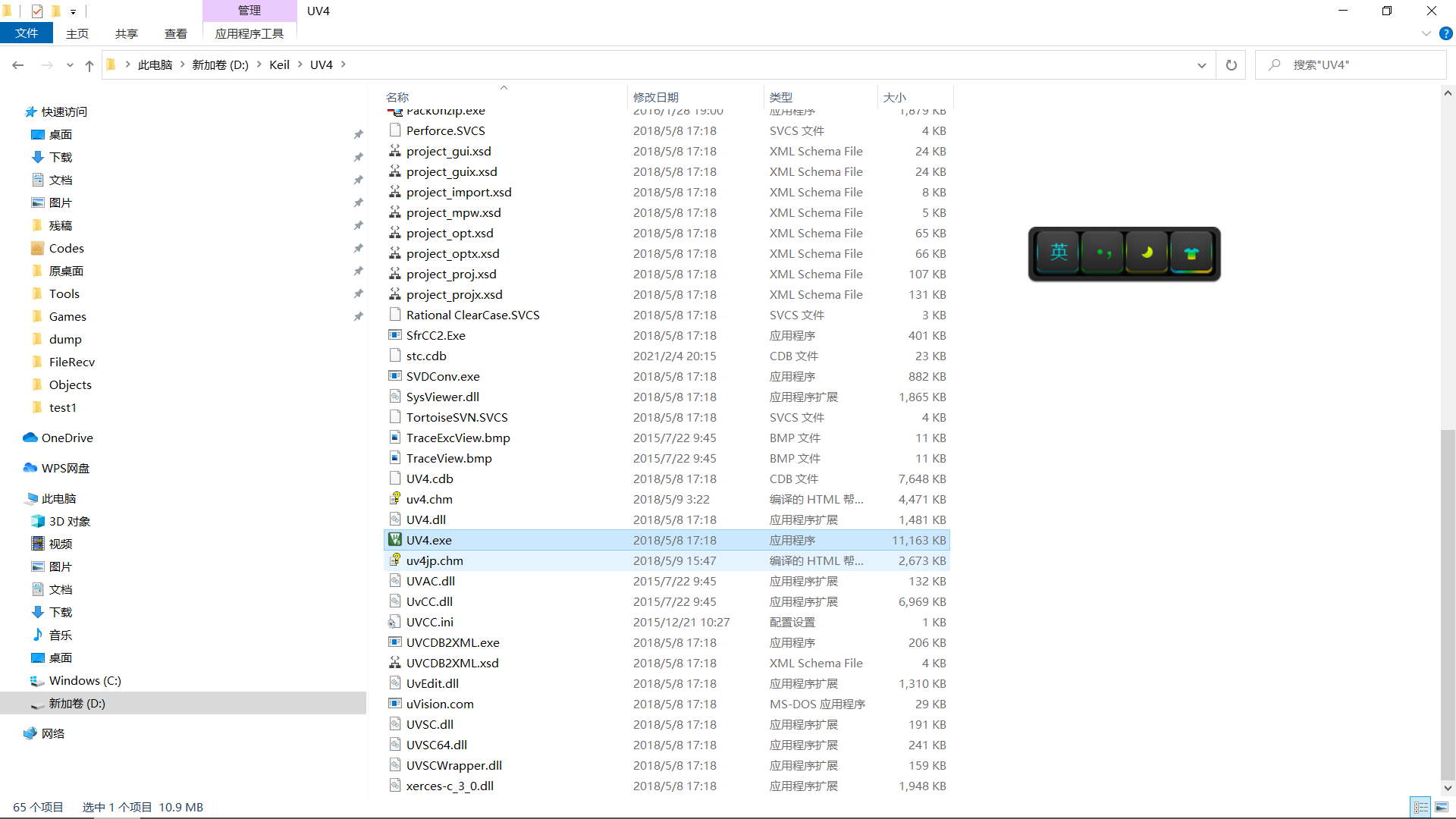

找到并填寫keil（UV4.exe）的所在路徑，兩個都填上

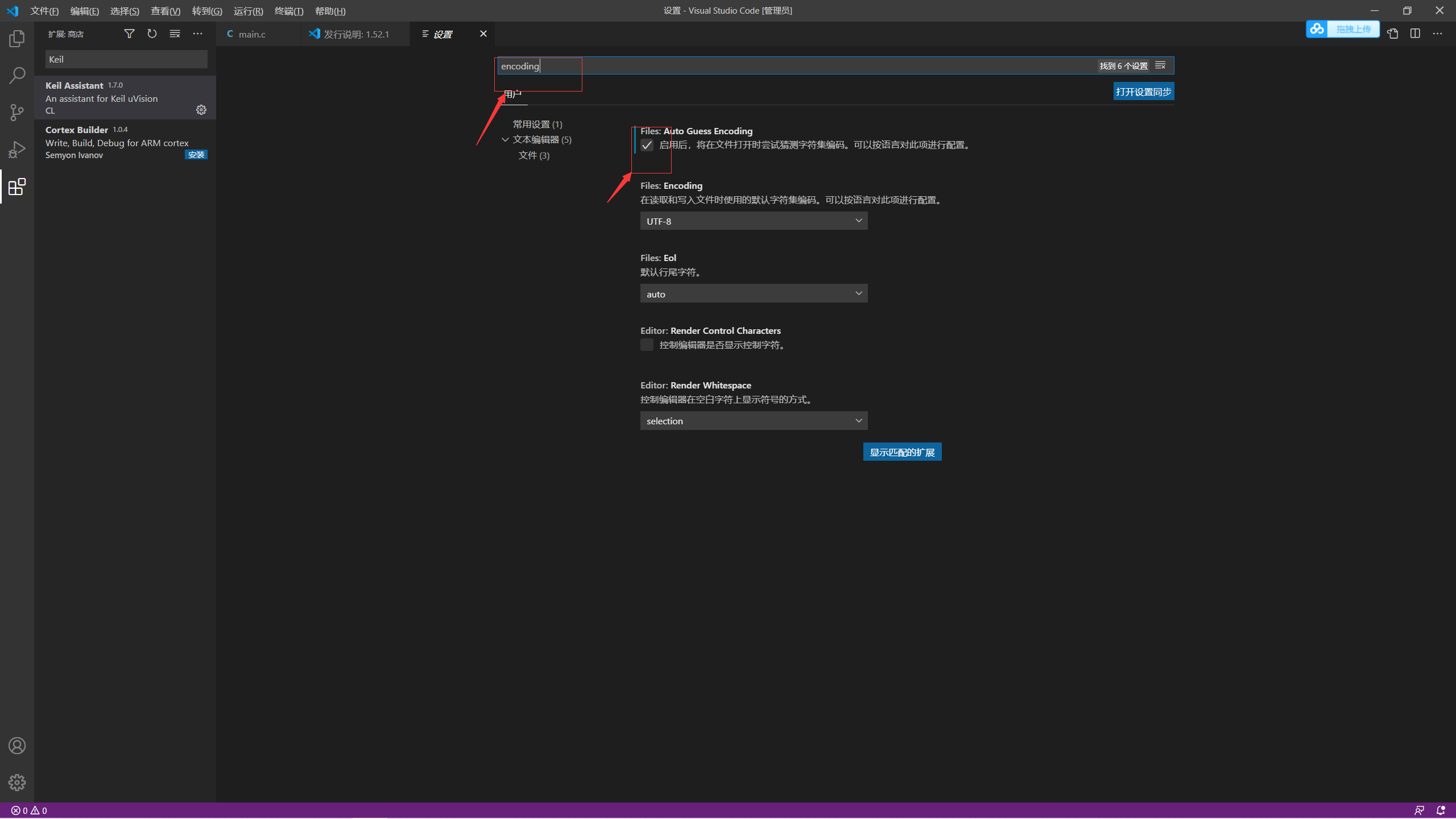

接著在設定框中輸入搜索encoding，勾選這個框

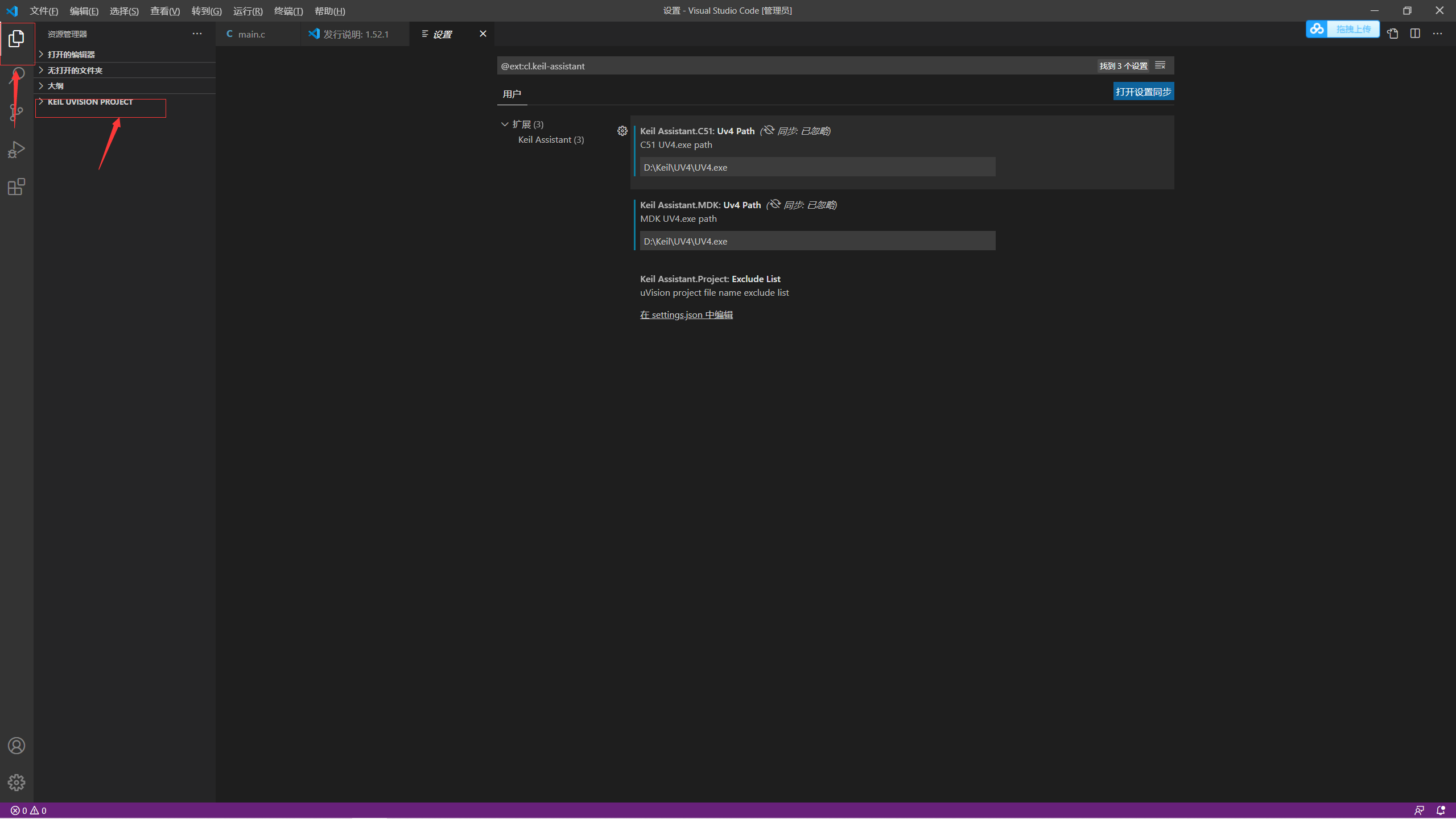

進入資源管理器，點這個

點這個東西

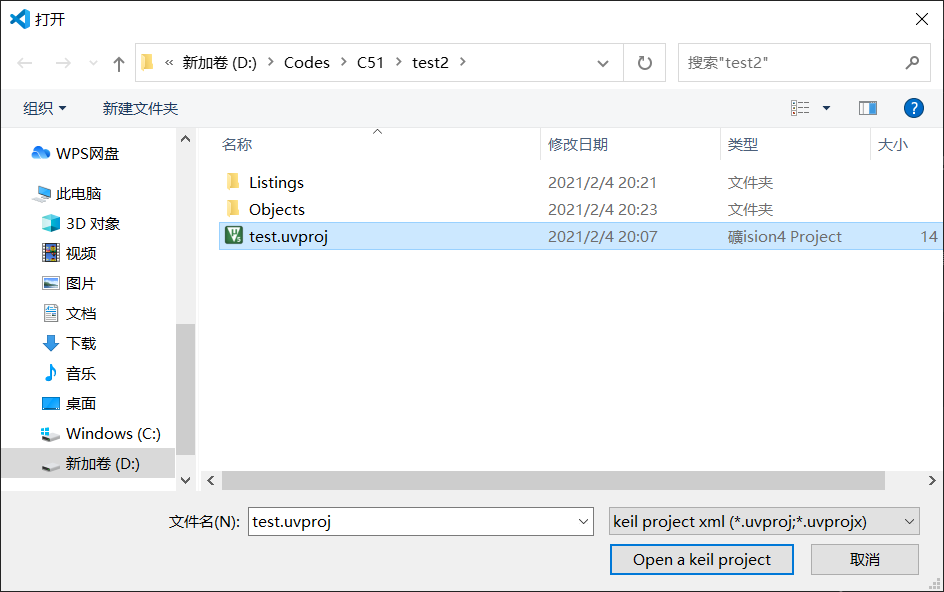

找到并選中剛才創建的*.uvproj專案檔案并Open

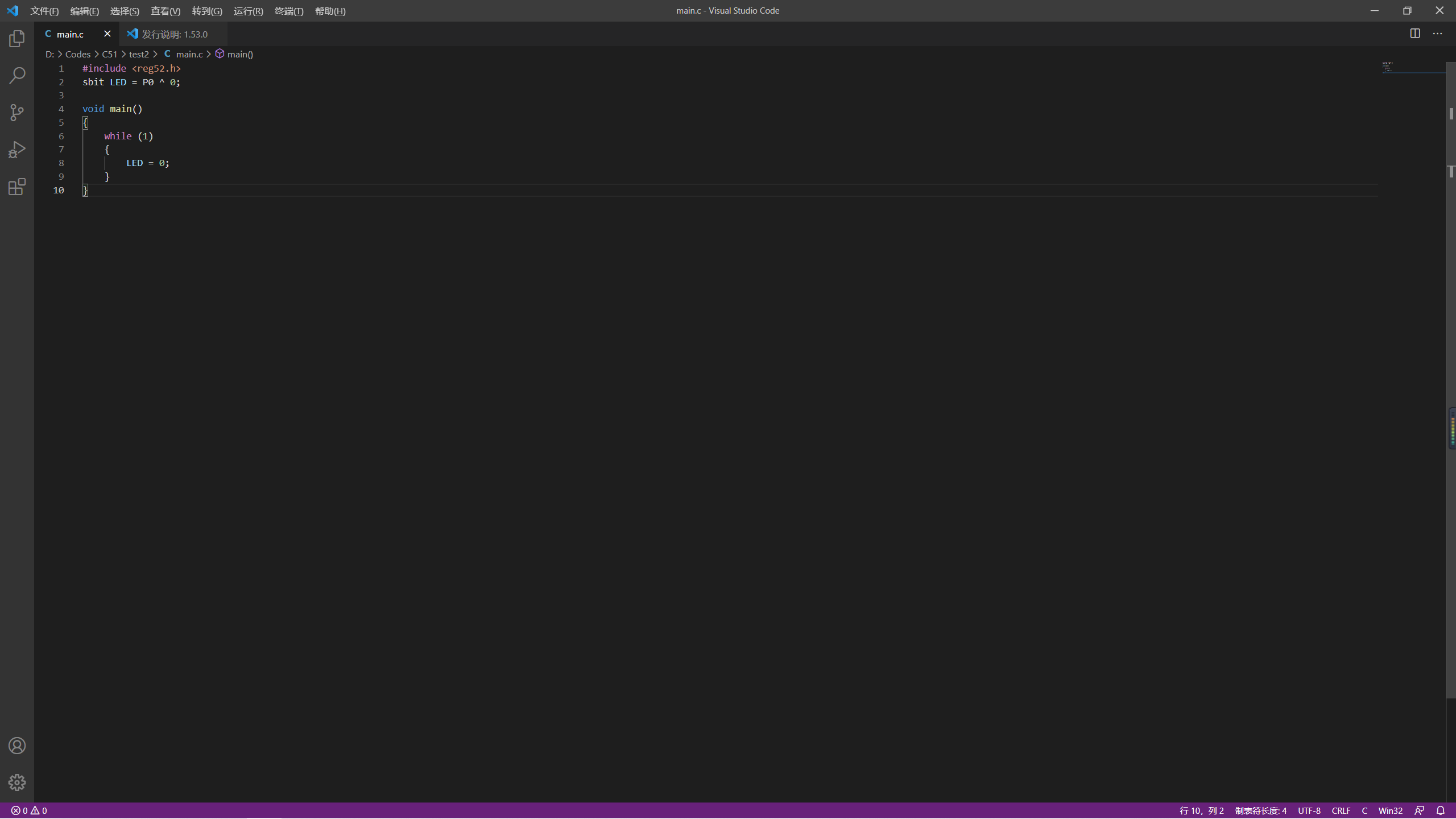

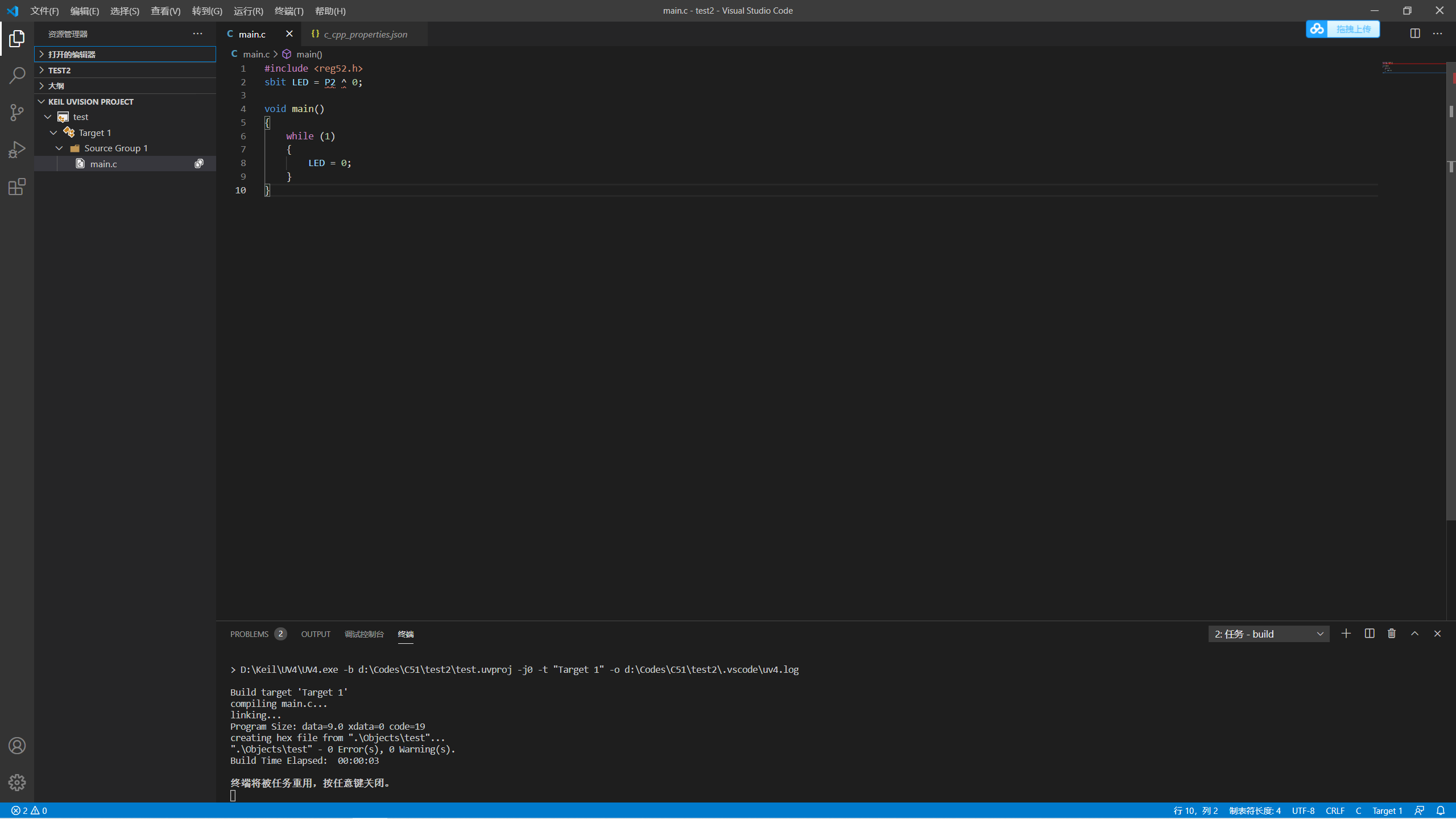

打開成功后是這個樣子

語法高亮、自動補全啥的都有了，比較爽，不過有個問題就是這里P2給波浪線了，看著很不舒服，這個主要是C語言全域變數初始化規范引起的問題，我找了好久好久都沒找到好的解決方案，最后如下解決的：

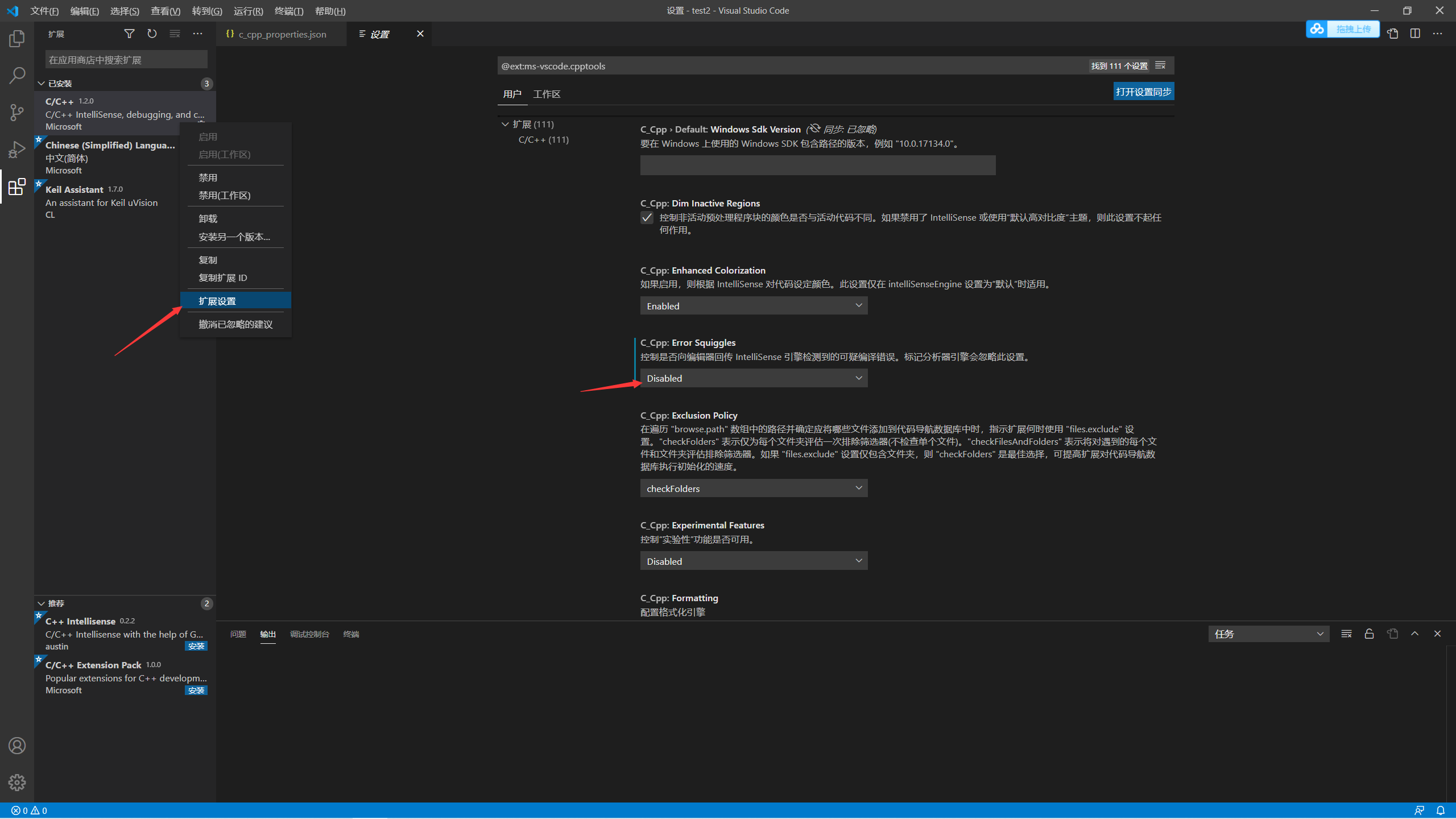

在擴展頁面，右鍵C/C++插件，選擇擴展設定，找到如圖所示條目，在下拉選單中選擇Disabled，這樣直接關閉了錯誤提示，，，，一勞永逸，解決提出問題的人（，當然希望有人能告訴我更好的方法！

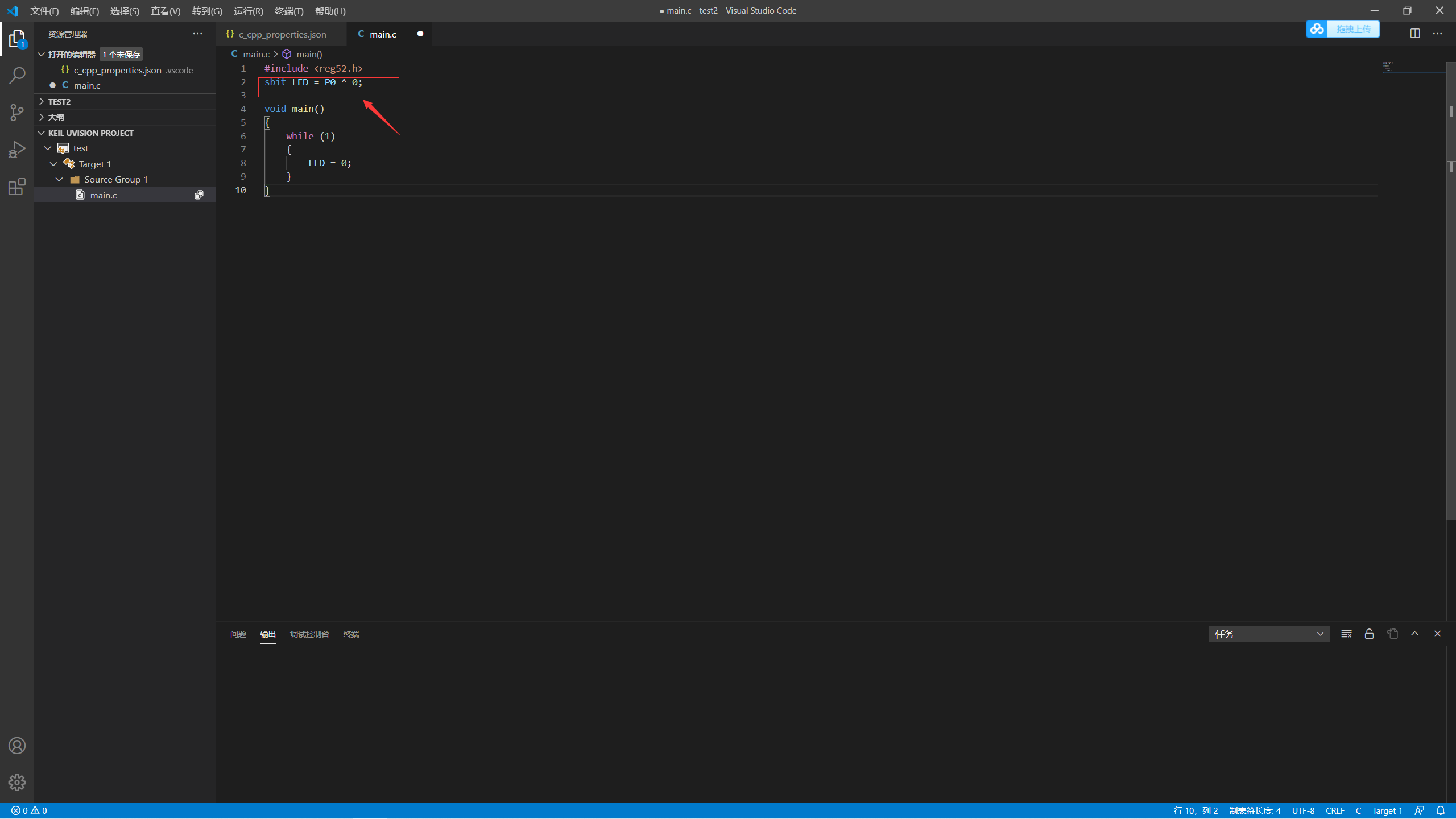

注意這種方式實作的VSCODE僅僅只是一個編輯器，編譯與除錯還要在keil中進行，這里示范一下，比如把這個LED改成P0

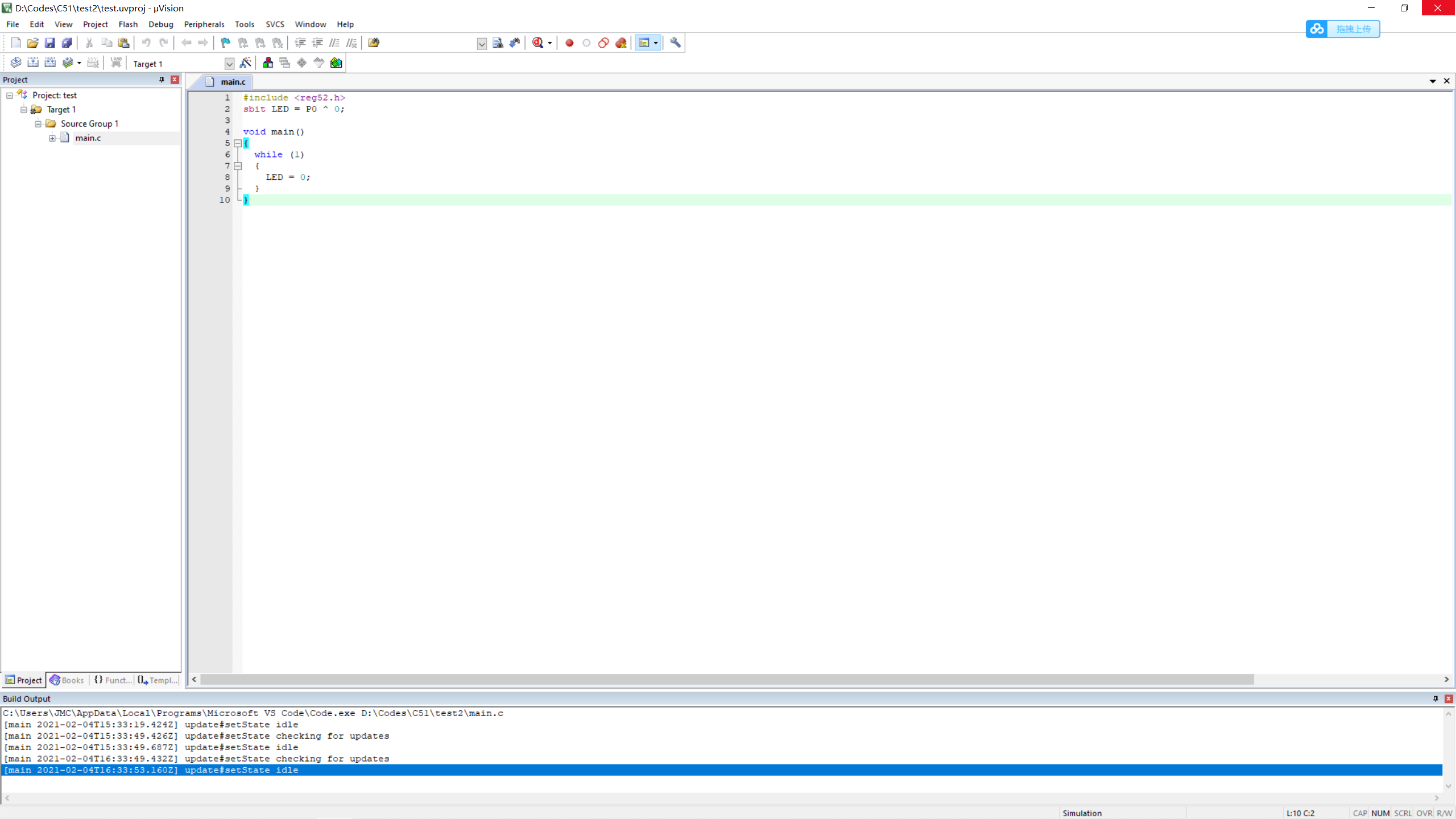

關掉VSCode后回到keil，我們可以發現代碼改過來了，我們按F7build

繼續類比之前的操作，可以看到現在燈改變了

4.其他一些改良體驗的小細節

很容易可以發現一些問題，比如說：每次都需要打開keil、打開VSCode以及打開STC-ISP，是不是顯得很繁？

一鍵打開三個軟體

我們可以使用bat腳本來一鍵打開這三個軟體

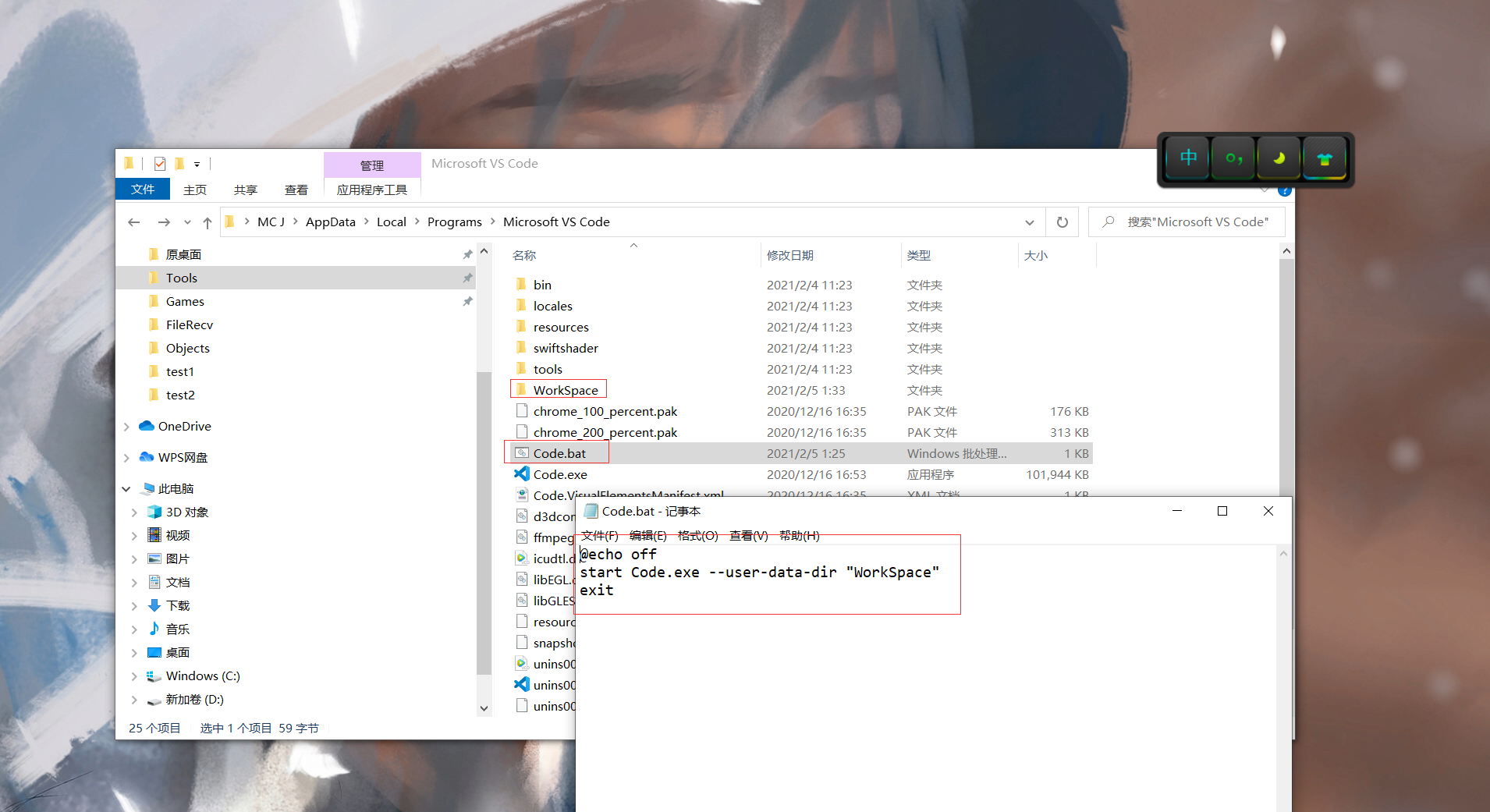

首先我們找到VSCode的可執行檔案的絕對路徑，找不到的同學可以右鍵VSC的快捷方式選擇打開檔案所在位置，進去后新建一個WorkSpace檔案夾，然后新建一個文本檔案，命名為Code.bat，右鍵選中編輯，在里面鍵入以下代碼后保存退出：

@echo off
start Code.exe --user-data-dir "WorkSpace"
exit

然后我們在喜歡的地方新建一個文本檔案，命名為嵌入式開發或者其他你喜歡的名字

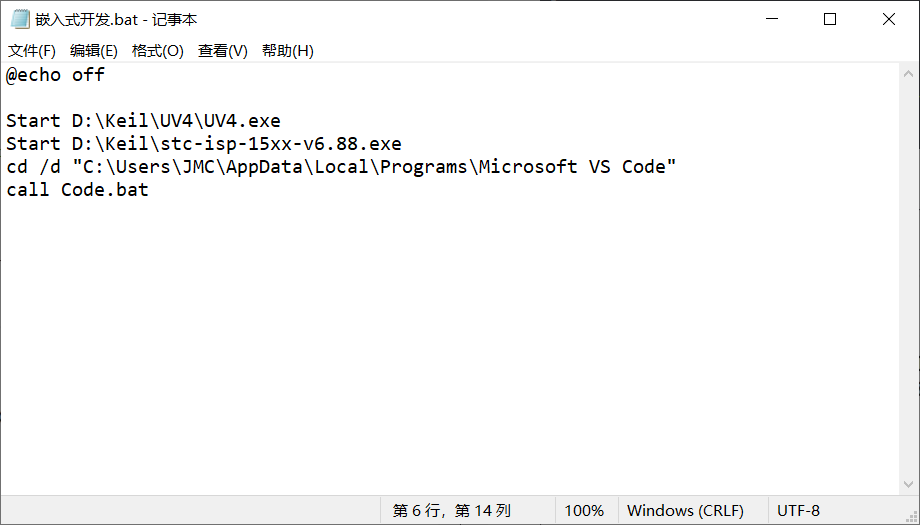

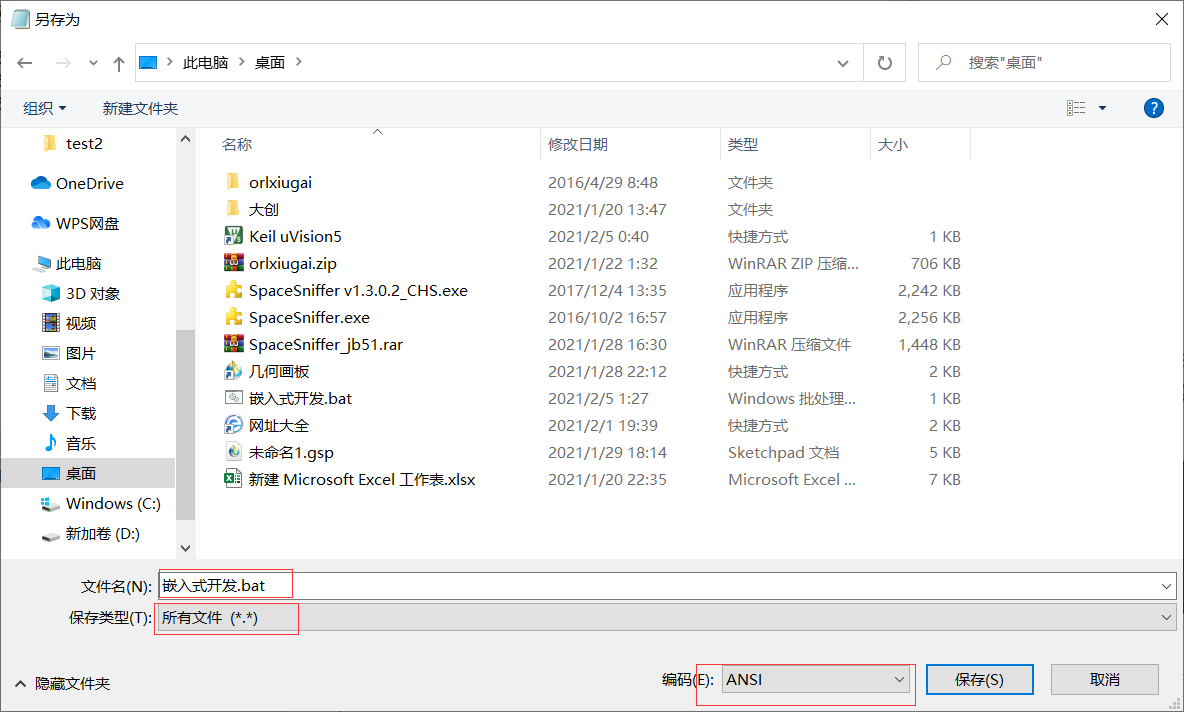

鍵入以下代碼，其中你應該改為你電腦中三者的可執行檔案的絕對路徑，當然VSCode對應的Code.exe改為Code.bat，如果你的路徑中存在空格，請用雙引號將整個路徑引起來，然后Ctrl Shift S另存為，這里我們將檔案型別改為任意*.*，編碼格式改為ANSI，防止中文亂碼（最好是整個路徑干脆不要存在中文），選擇替換原有的嵌入式開發.bat

@echo off

Start D:\Keil\UV4\UV4.exe
Start D:\Keil\stc-isp-15xx-v6.88.exe
cd /d "C:\Users\JMC\AppData\Local\Programs\Microsoft VS Code"
call Code.bat

保存退出關閉，更改后綴為.bat

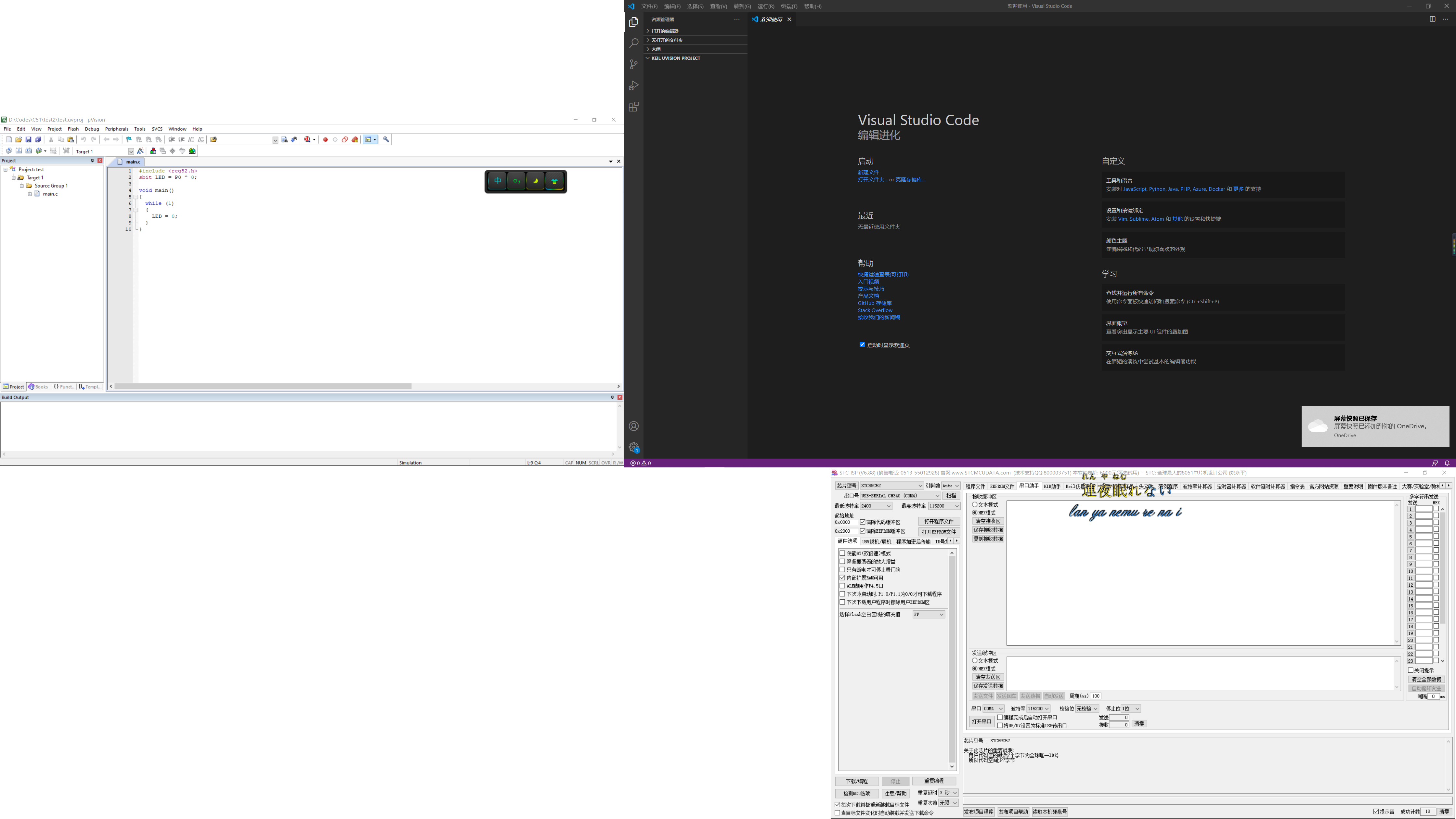

然后我們直接雙擊這個bat腳本，可以看到直接打開了三個軟體，

將VSCode作為工具集成到Keil中

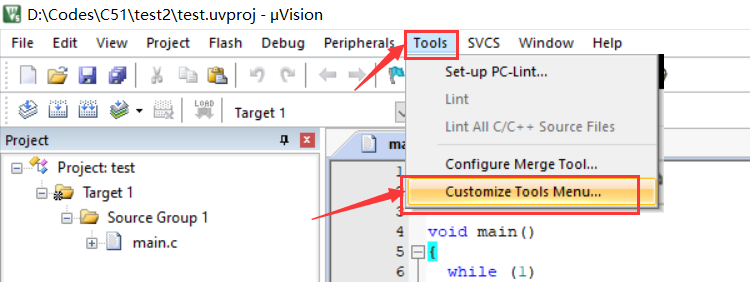

打開Keil，如圖所示點擊這個

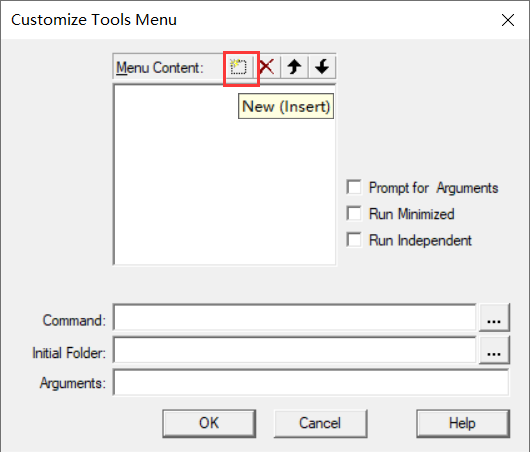

按這個按鈕，新建一個選項，命名為VS Code或者其他你喜歡的名字

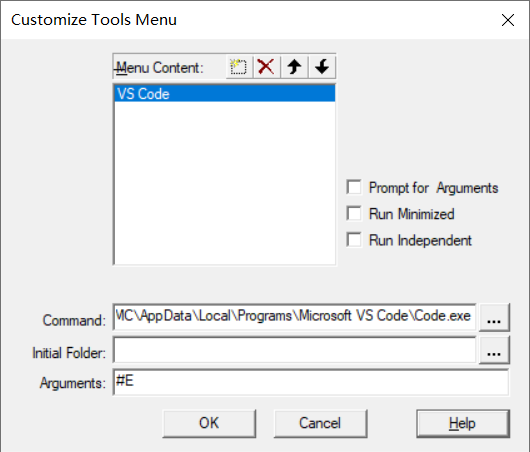

在Command后填入VSCode可執行檔案的絕對路徑，在Arguments后填入引數#E，按OK退出

可以看到Tools下多了一個VS Code

打開的很順利

5.卸載

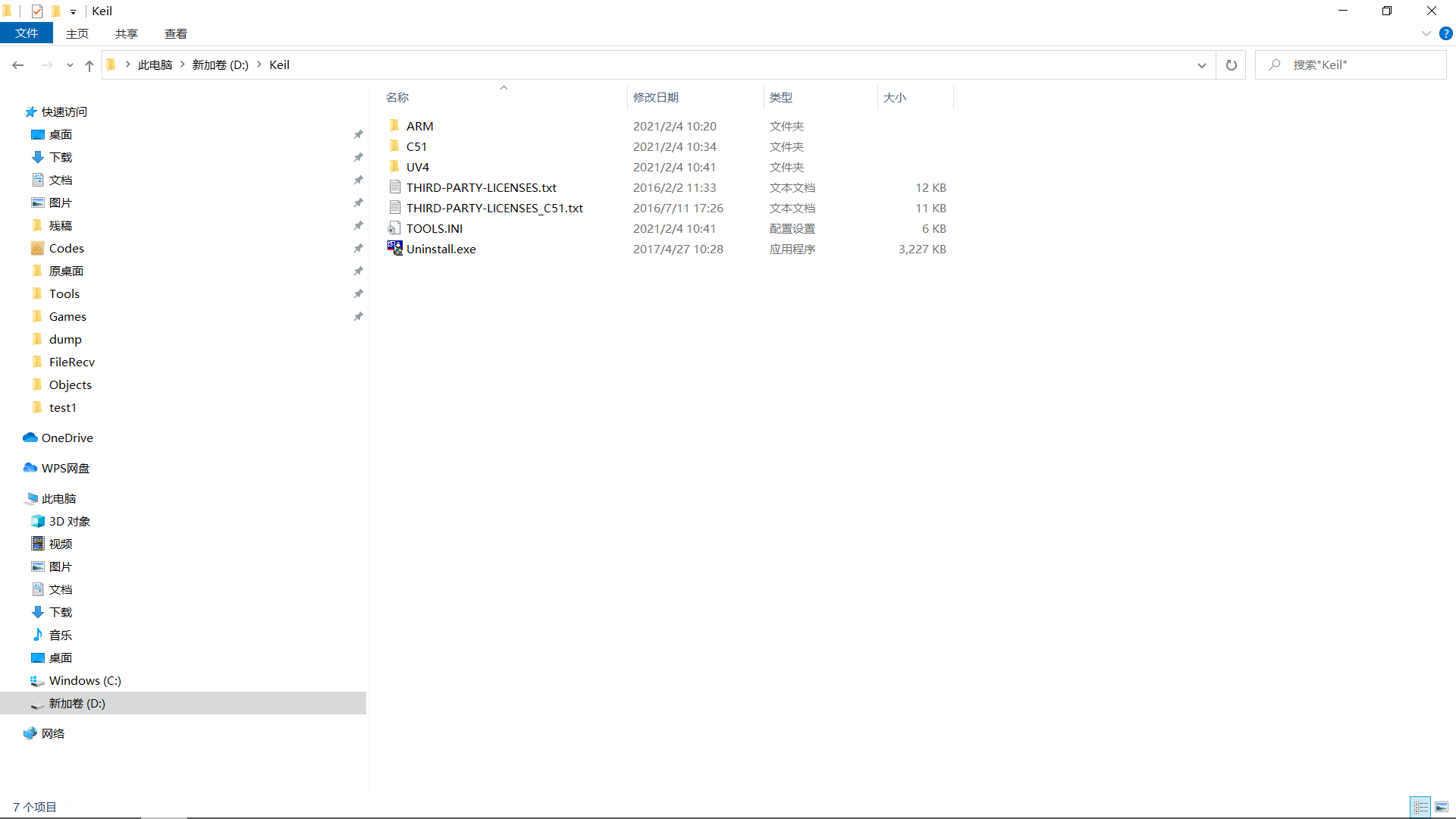

卸載就比較簡單了，找到你的安裝路徑，雙擊Uninstall.exe

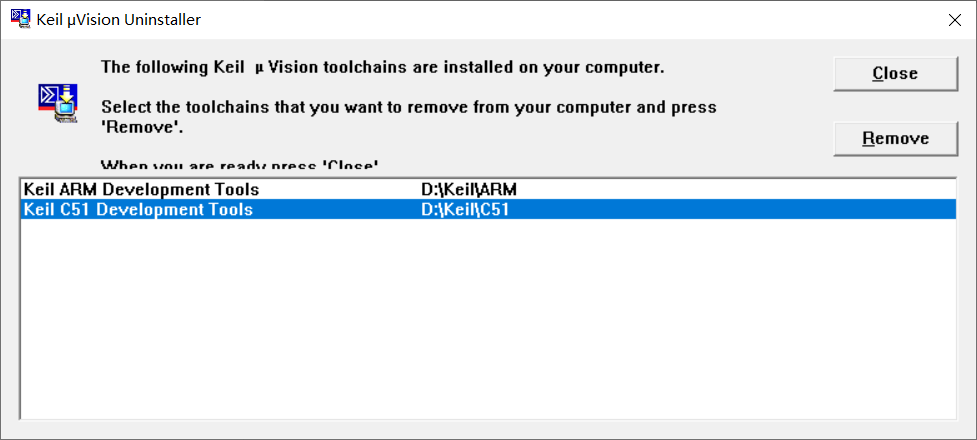

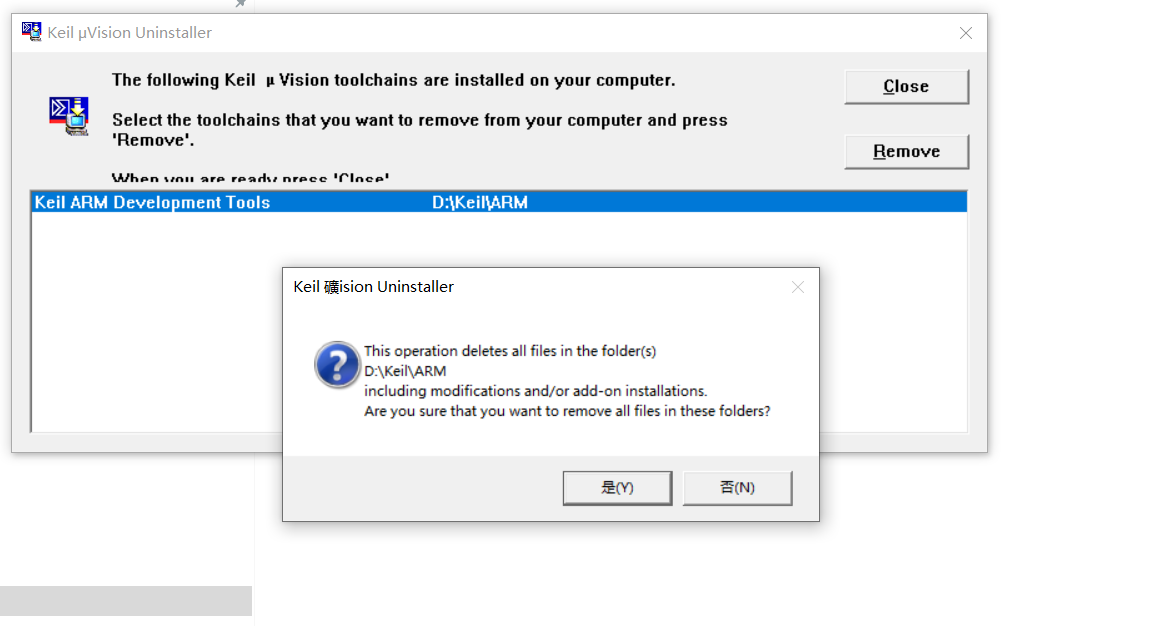

這里由于我們安裝了兩個，那么就選中其中一個，點擊Remove

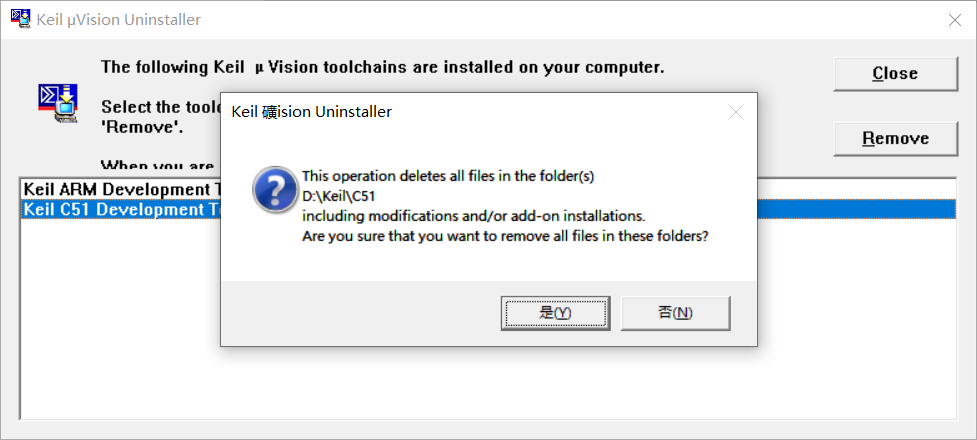

選擇是

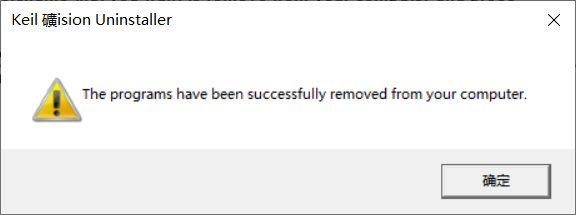

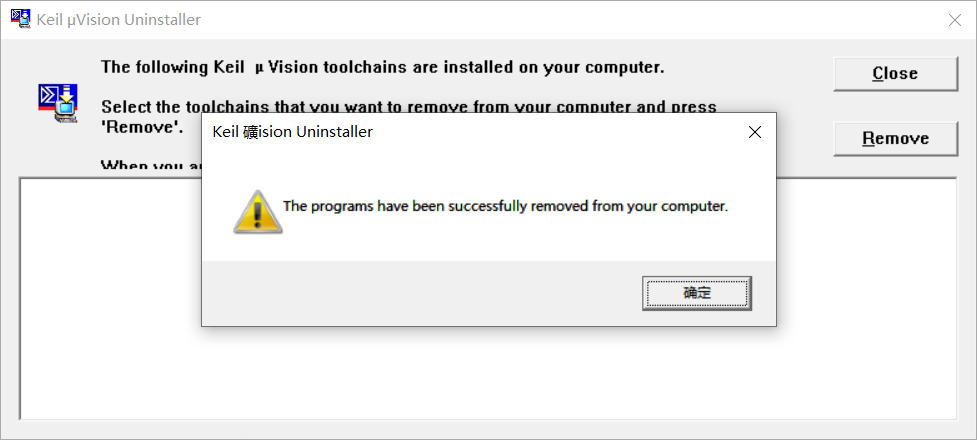

很快就卸載成功了

記得把另一個也卸了

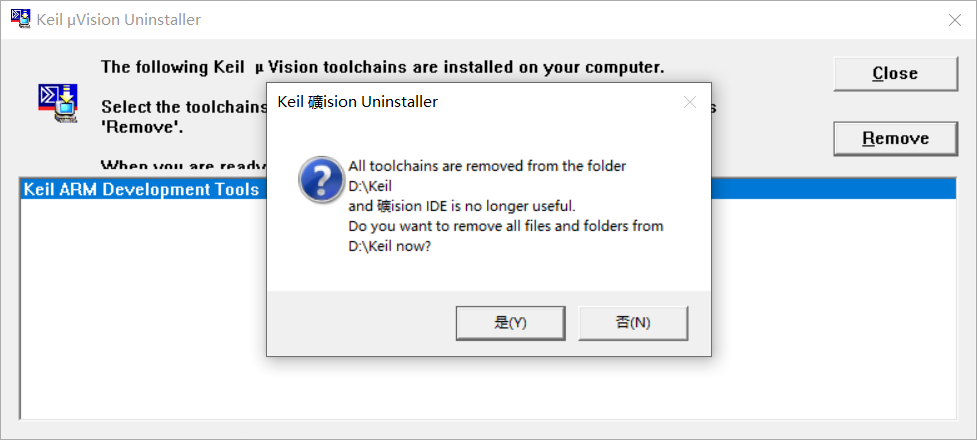

最后還要點擊一個是

現在就徹底刪完了，

教程基本就到這個地方了，助大家學習順利！如有紕漏，敬請指正，歡迎在評論區留言~
