硬體上加了一個10K上拉電阻，已經試過4.7K及兩個4.7K并聯，供電3.3V，不加上拉電阻是不能讀出資料的。
讀取代碼：
unsigned char Ds18b20Read(void)
{
unsigned char Value = 0x00;
unsigned int i;
// ds18b20IO_1();
// Ds18b20Delay(3);
for(i=0;i<8;i++)
{
Value >>= 1;
//拉低
Ds18b20OutputInitial();
ds18b20IO_0();
Ds18b20Delay(3);
//釋放
ds18b20IO_1();
Ds18b20Delay(3);
if(P2IN & BIT2)
Value |= 0x80;
Ds18b20Delay(60);
}
return Value;
}
讀取：
Ds18b20Initial();
Ds18b20Write(0xcc); // 跳過讀序號列號的操作
Ds18b20Write(0x44); // 啟動溫度轉換
Ds18b20Delay(2000);
Ds18b20Initial();
Ds18b20Write(0xcc); //跳過讀序號列號的操作
Ds18b20Write(0xbe); //讀取溫度暫存器等（共可讀9個暫存器） 前兩個就是溫度
V1 = Ds18b20Read(); //低位
V2 = Ds18b20Read(); //高位

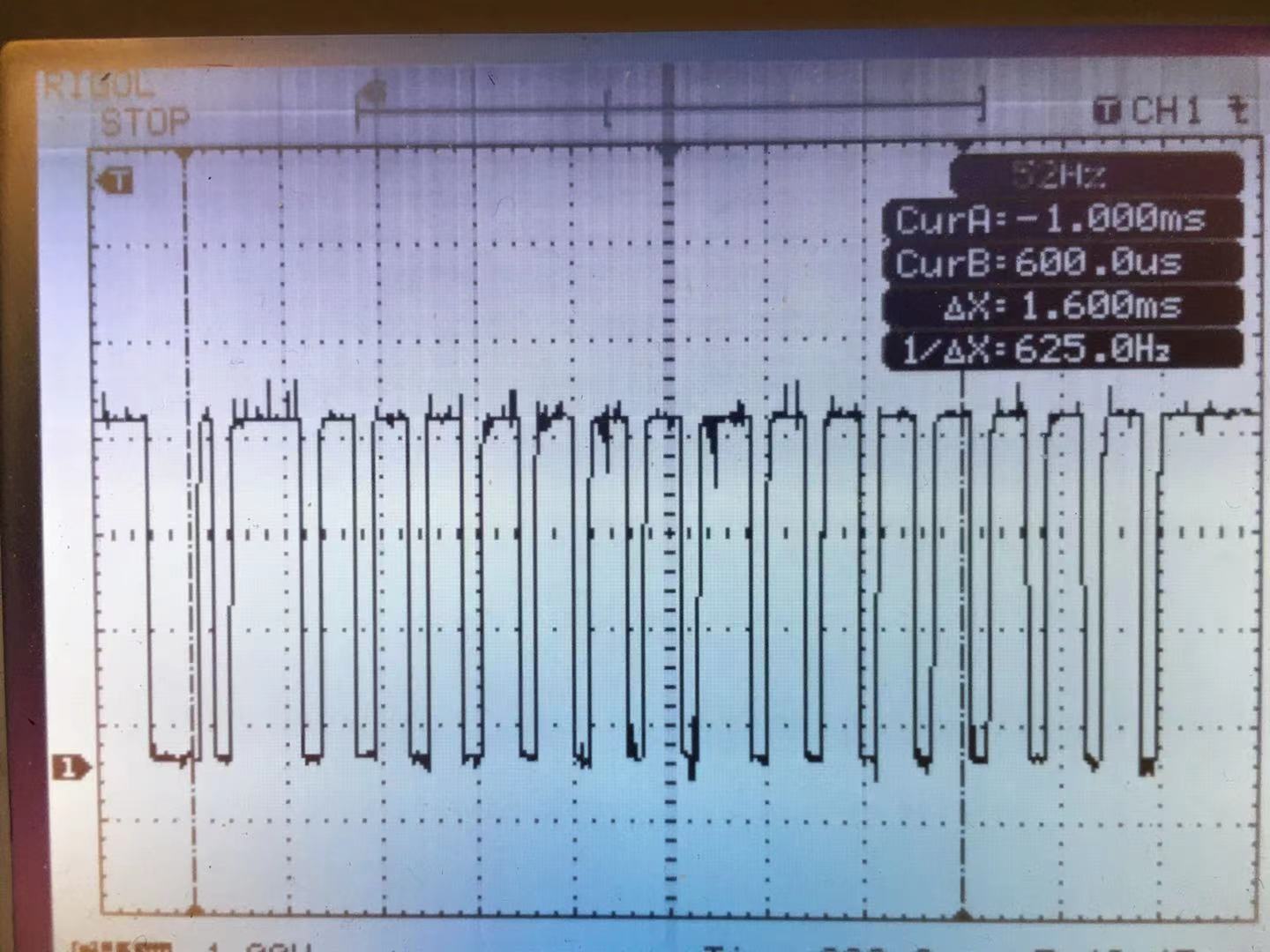

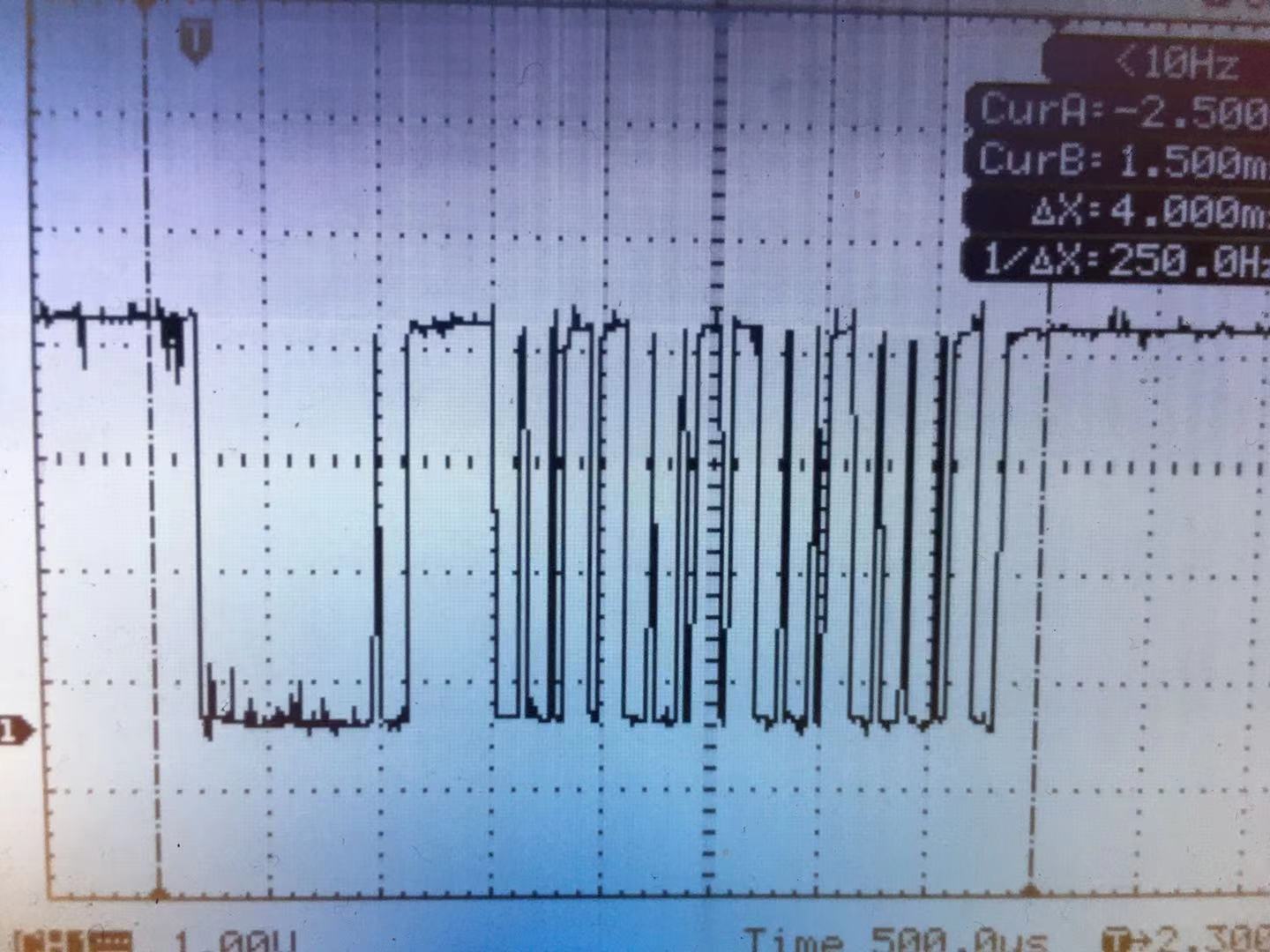

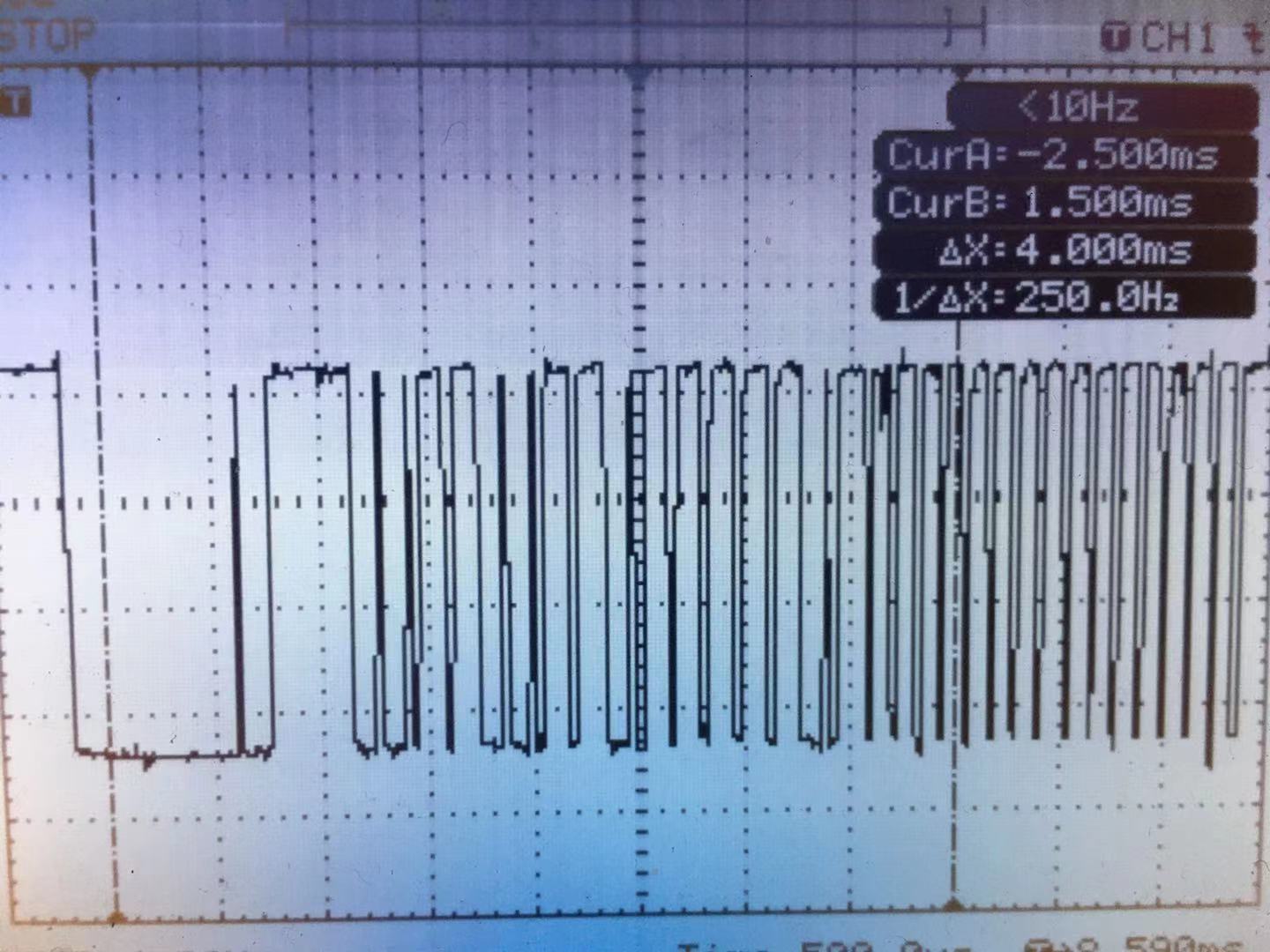

中間加了2000us的延時，試過800ms及200us各試驗資料，波形：
從復位后的應答看，設備是可以正常回應的，而且這個設備替換過，應該不是設備問題，為啥這個回復的資訊都是高電平，是哪里接錯了致使18B20不能接低，還是延時問題時序不對？求指點
uj5u.com熱心網友回復：
程式中沒有體現Ds18b20Delay(3);的延時時間，樓主可以參考下時序圖看看是否時序有問題
uj5u.com熱心網友回復：
18B20對時歇的長短要求比較高，應盡量準確uj5u.com熱心網友回復：
感謝兩位回復。我自己感覺，我應該是出在讀上，但是卻無從下手了，我對兩個延時更改了一下，如下：unsigned char Value = 0x00;
unsigned int i;
ds18b20IO_1();
Ds18b20Delay(3);
for(i=0;i<8;i++)
{
Value >>= 1;
//拉低
Ds18b20OutputInitial();
ds18b20IO_0();
Ds18b20Delay(10);
//釋放
ds18b20IO_1();
Ds18b20Delay(3);
if(P2IN & BIT2)
Value |= 0x80;
Ds18b20Delay(47);
Ds18b20Delay(3);
}
return Value;
。說一下我對這個讀時序的理解：
1，主機為輸出拉低，延時10us
2,釋放改為輸入，延時3us等待穩定
3，讀取，1與2的延時要小于15us
4，延時47，湊夠讀時隙的60us
5,恢復延時3us
我這樣理解對嗎？
另一個問題，手冊上看，轉換資料是12位約750ms，但是查看了很多的代碼中沒有這么長，是不是會有影響，或者說本次讀取的資料，是上次的轉換的結果？
謝謝
