前言
今天帶大家把Matlab和STM32結合起來，強強聯合！首先你得準備好下面的軟體環境
matlab（我自己安裝的是R2018b）
MDK-ARM（良心博主，推薦！！！）
STM32cubeMX(這個可以到stm的官網下載，注意不要有中文的路徑！！)
en.stm32-mat_target.zip（這相當于是matlab與stm32cubeMX的中間件，用于生成代碼的工程）
提示：以下是本篇文章正文內容，下面案例可供參考
一、軟體的安裝
需要安裝的軟體都在上面，個人覺得先安裝cubeMX,然后是MAT,接著是MDK,最后安裝matlab，安裝STM32cubeMX前需要先配置JAVA環境，
二、使用步驟
1.先配置stm32cubeMX（我這里做的是一個串口通訊）

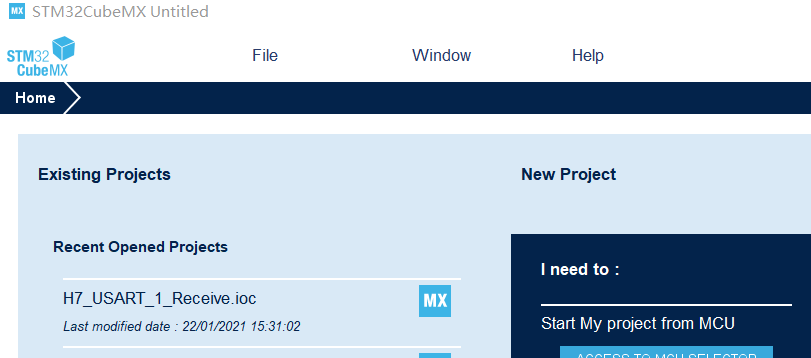

點擊 File，隨后點擊新建一個工程

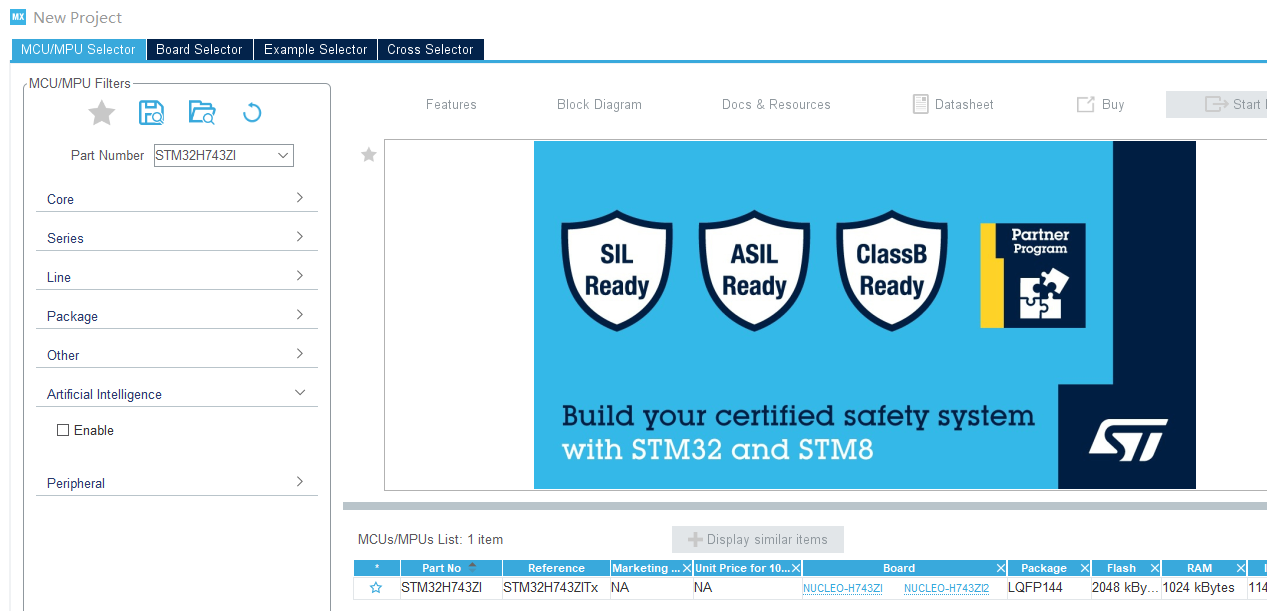

輸入使用的單片機型號，我這里使用的是STM32H743
配置串口三
點擊Connectivity，選擇usart3，配置引腳

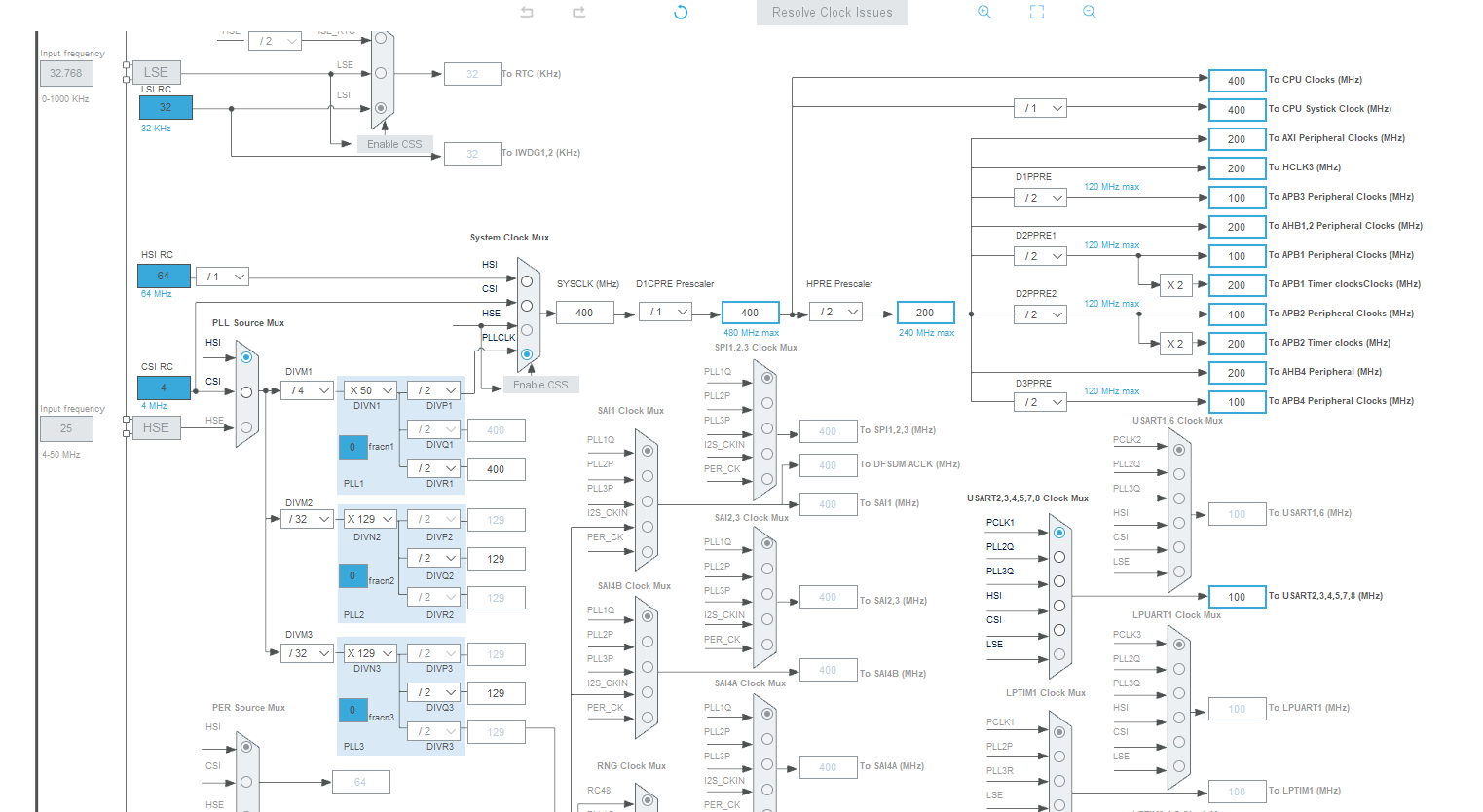

這是時鐘樹的配置

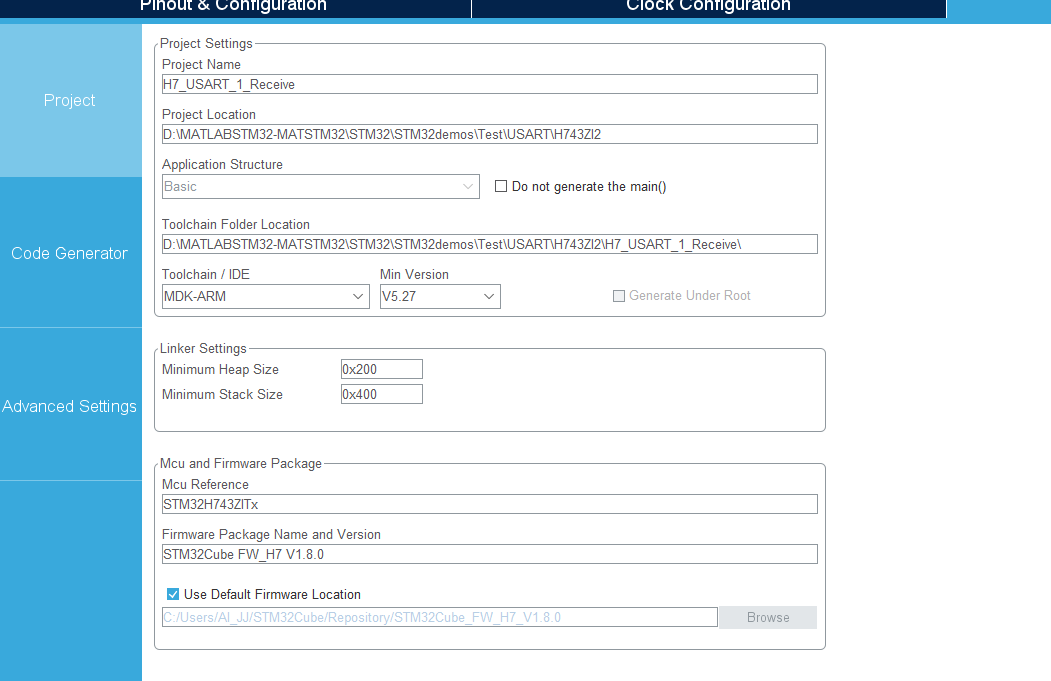

點擊Project Manger，輸入工程名字，選擇MDK-ARM，版本選擇5.27，

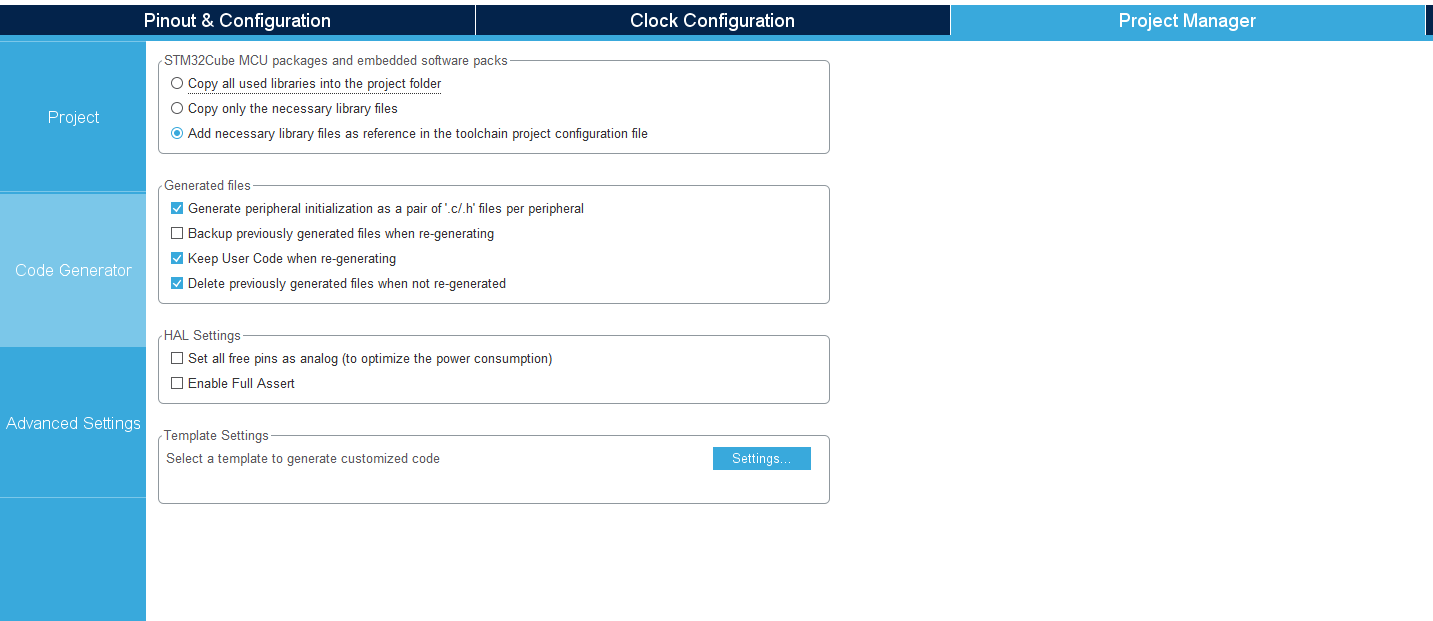

然后點擊Code Generator，將第三個圓圈和第一個方框勾選起來，然后保存工程
2.matlab的配置

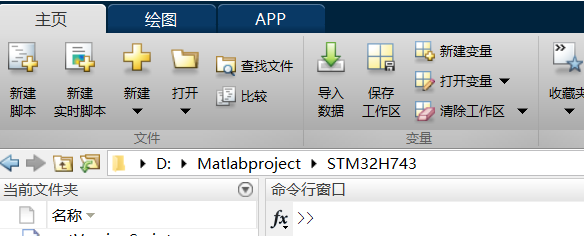

打開matlab配置workspace的路徑，
這是我自己設定的路徑，

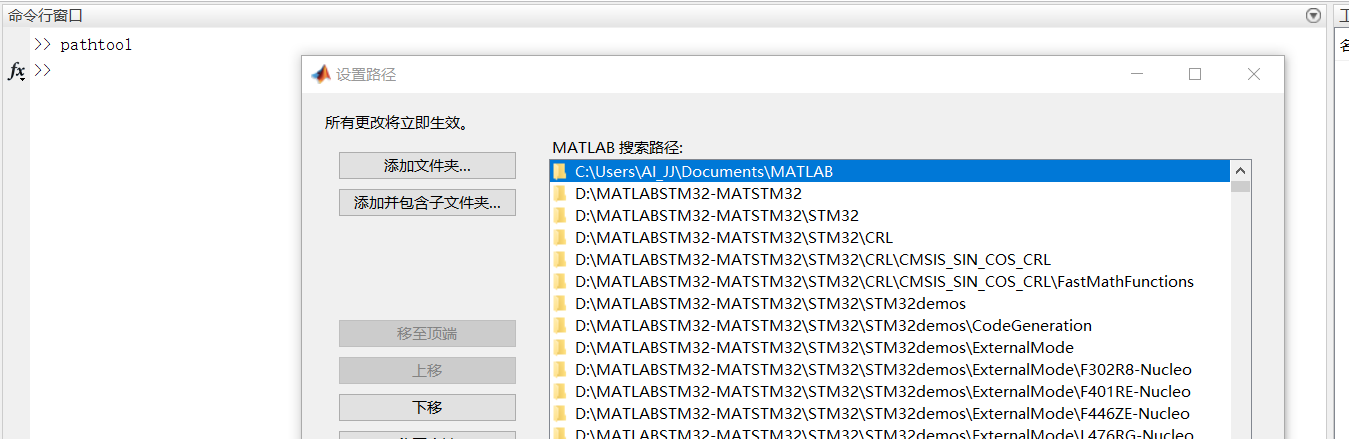

然后點擊設定路徑，也可以在命令列視窗輸入pathtool

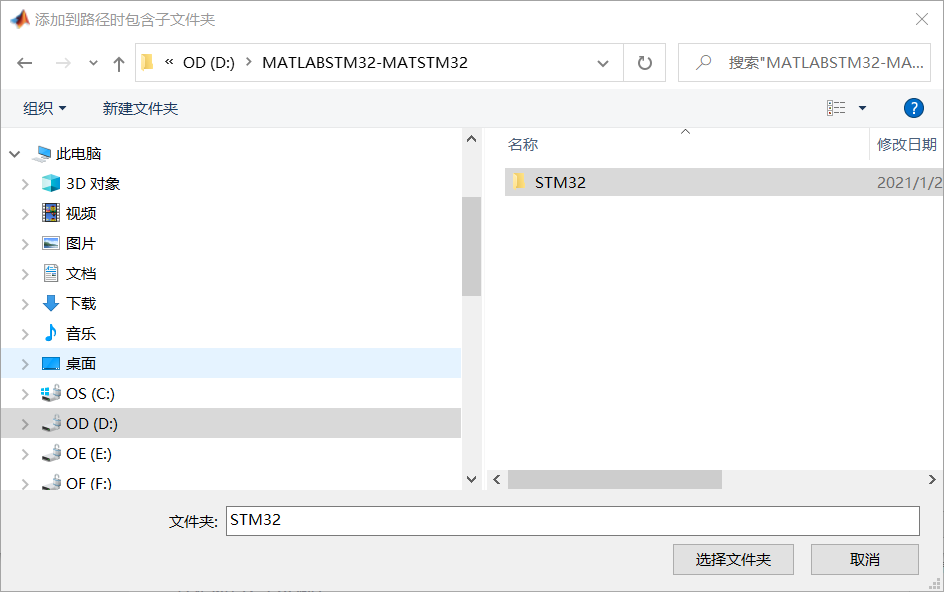

然后點擊添加并包含子檔案路徑，選擇安裝好的STM32-MAT路徑點擊添加路徑

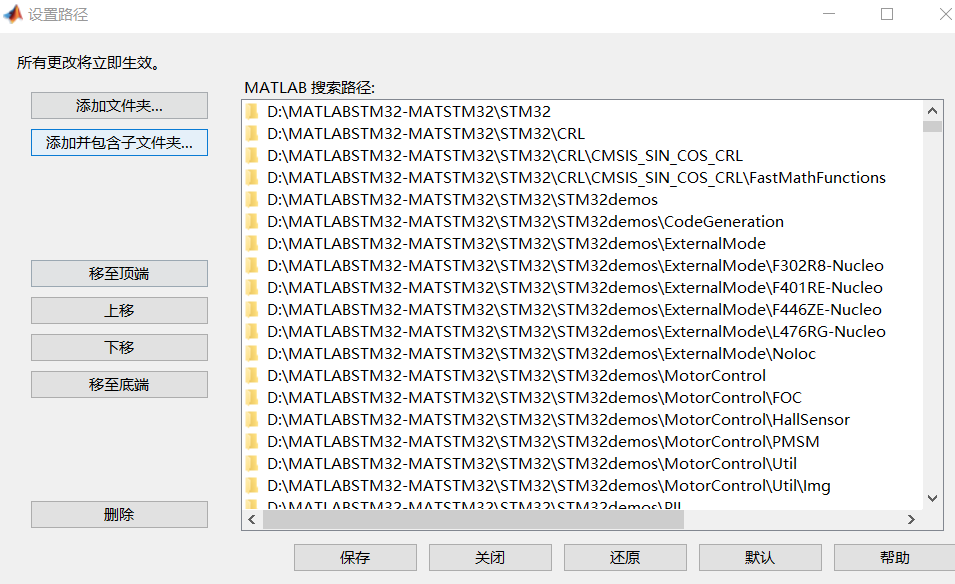

這就是已經添加好的狀態

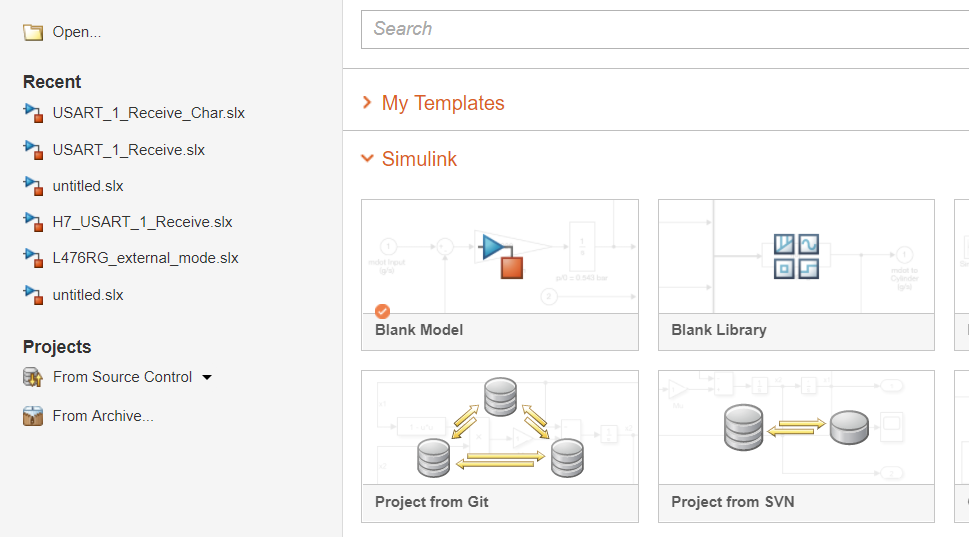

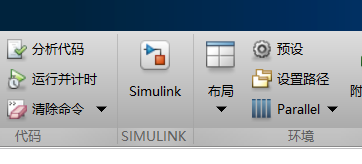

新建一個simulink model，點擊simulink，接著點擊 blank model，

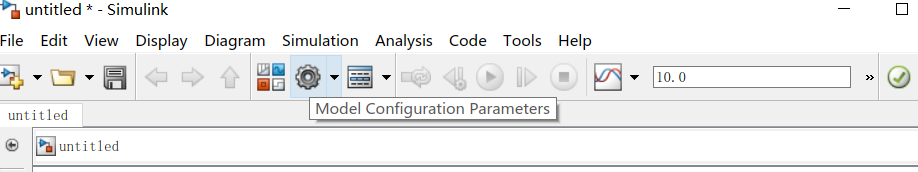

點擊齒輪

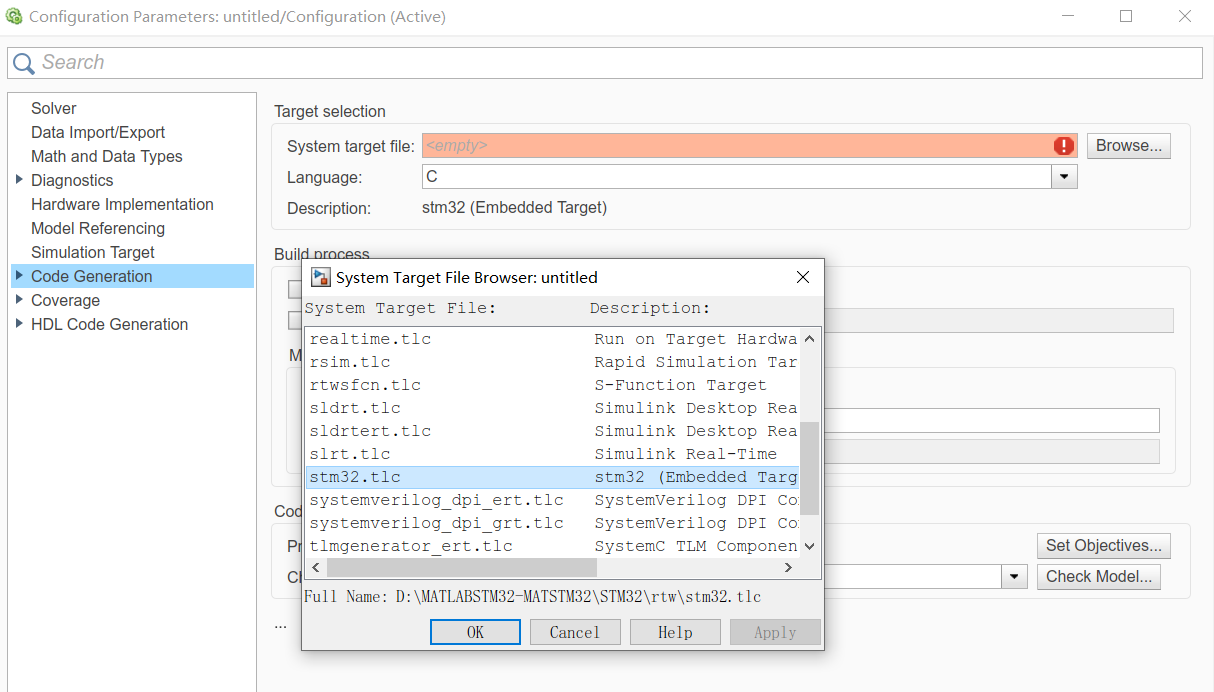

點擊Code Generation，然后點擊Browse，選者stm32.tlc，然后點擊ok

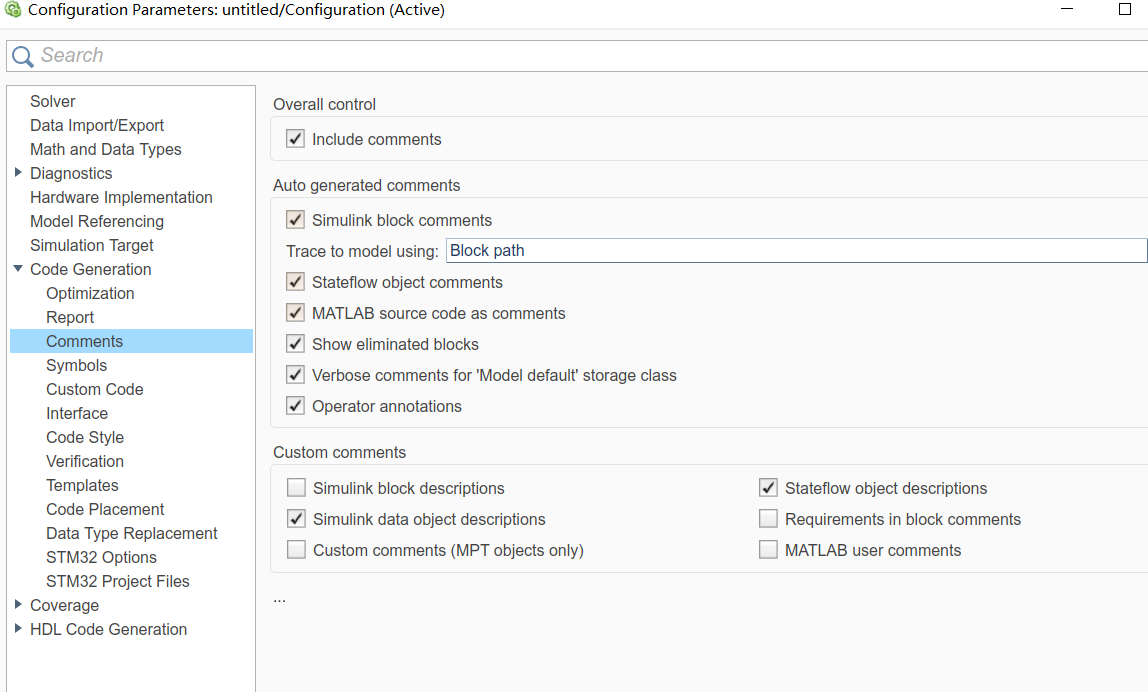

點擊Comments勾選 上Comments里的Simulink block/Stateflow object comments

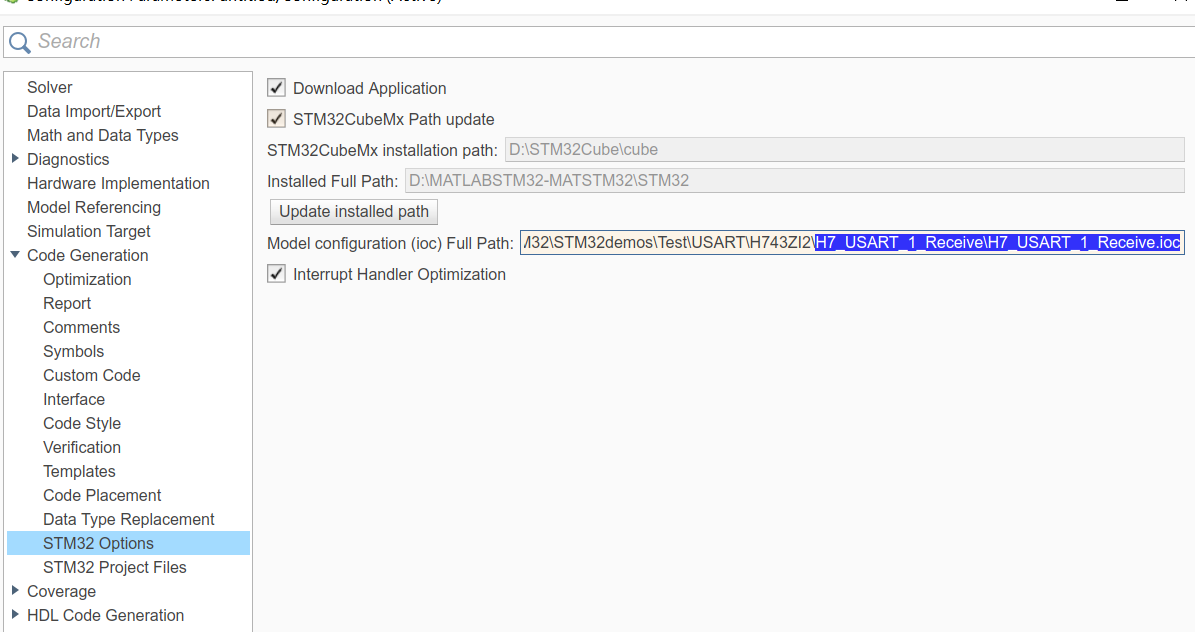

點擊STM32 Options勾上STM32CubeMx Path update（MATLAB可以自動識別cubeMX的安裝位置），同時將之前配置的工程（.ioc）路徑輸入，然后點擊ok

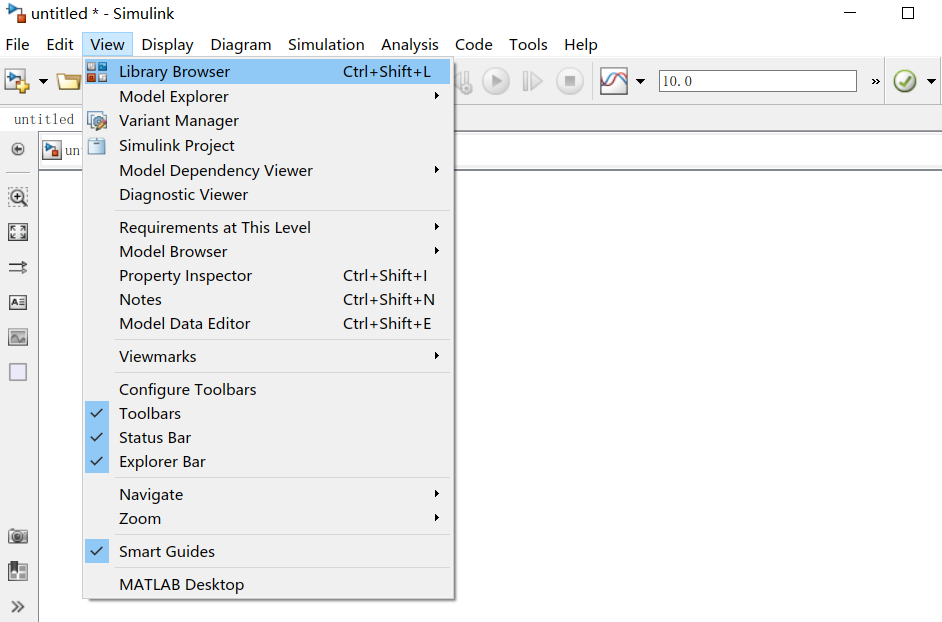

點擊view，然后點擊第一個

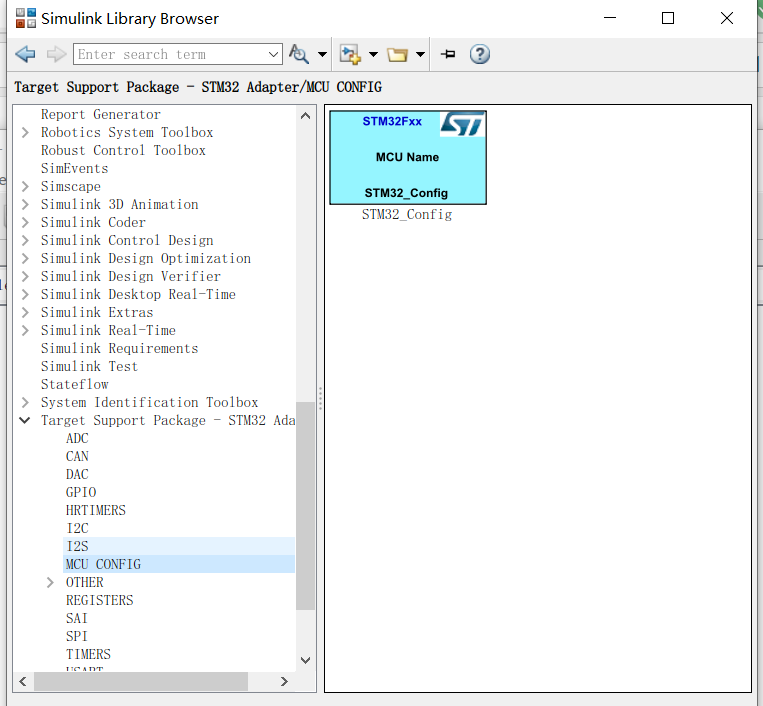

找到Target Support Package – STM32 Adapter，點擊MCU CONFIG,

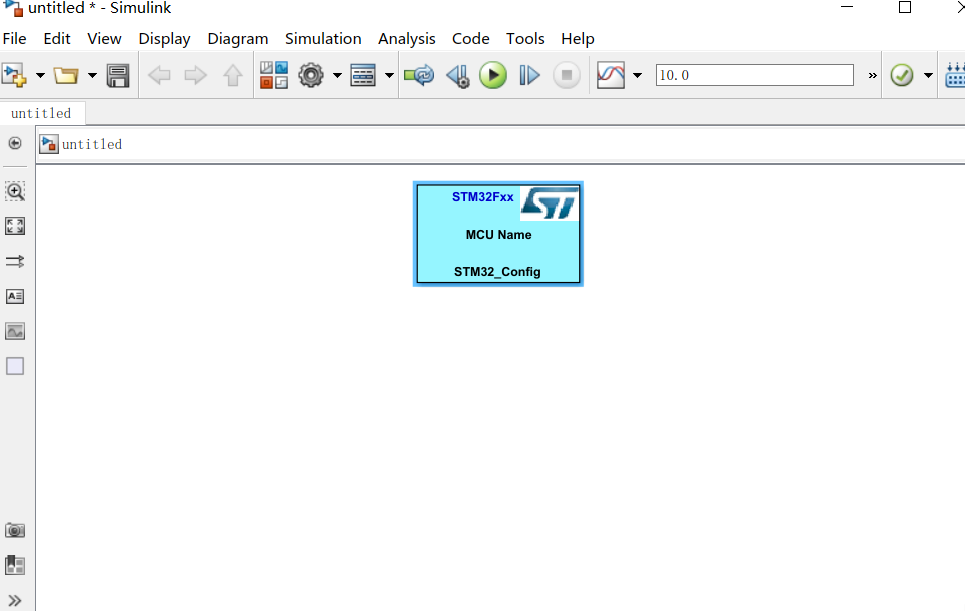

將STM32_Conifg拖到Simulink，并雙擊

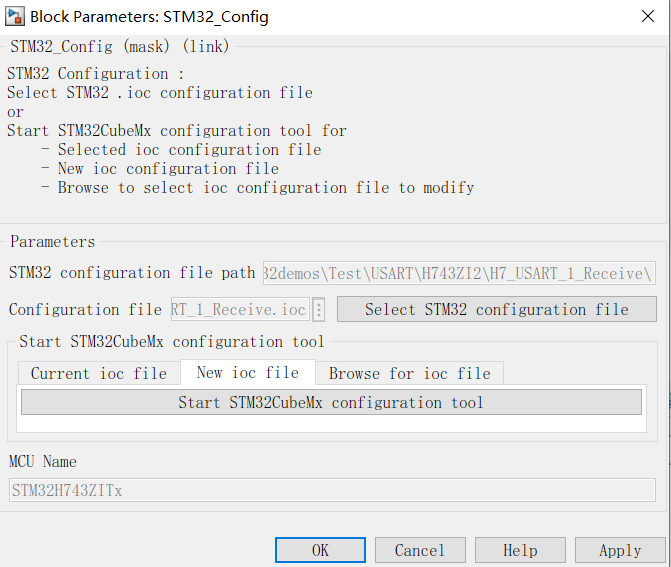

點擊NEW ioc file，然后點擊Select STM32 configuration file ，然后選擇之前生成的ioc檔案，
3.工程生成

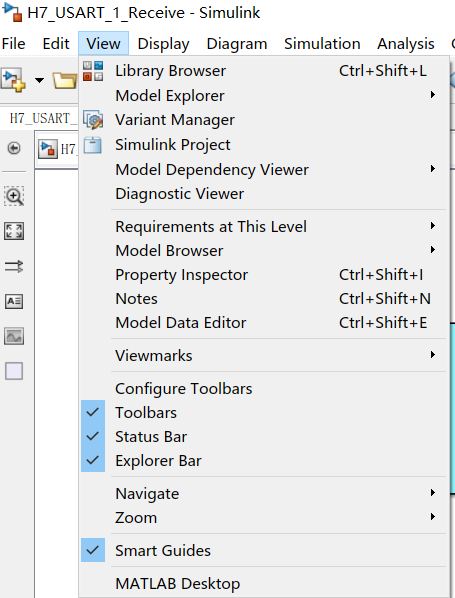

點擊view，還是點擊第一個，找到Target Support Package – STM32 Adapter

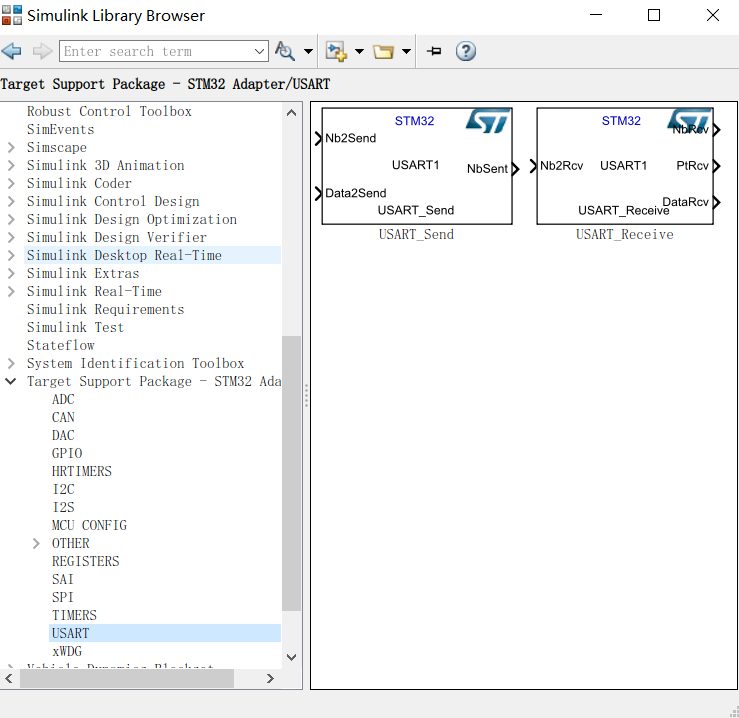

接著點擊USART，

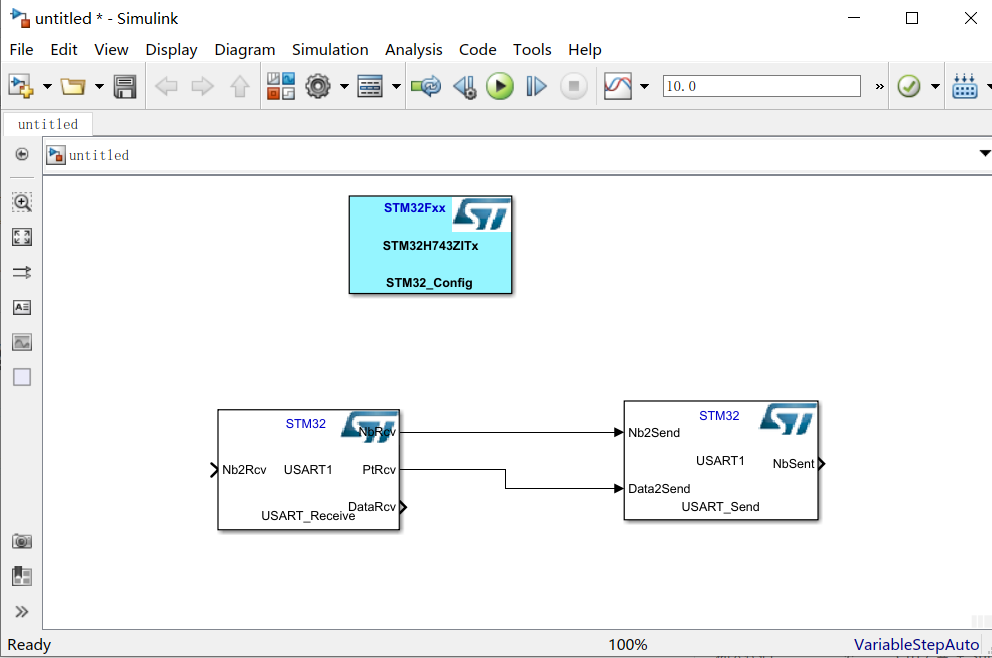

將兩個框都拉到simulink里面，
并用箭頭勾連起來

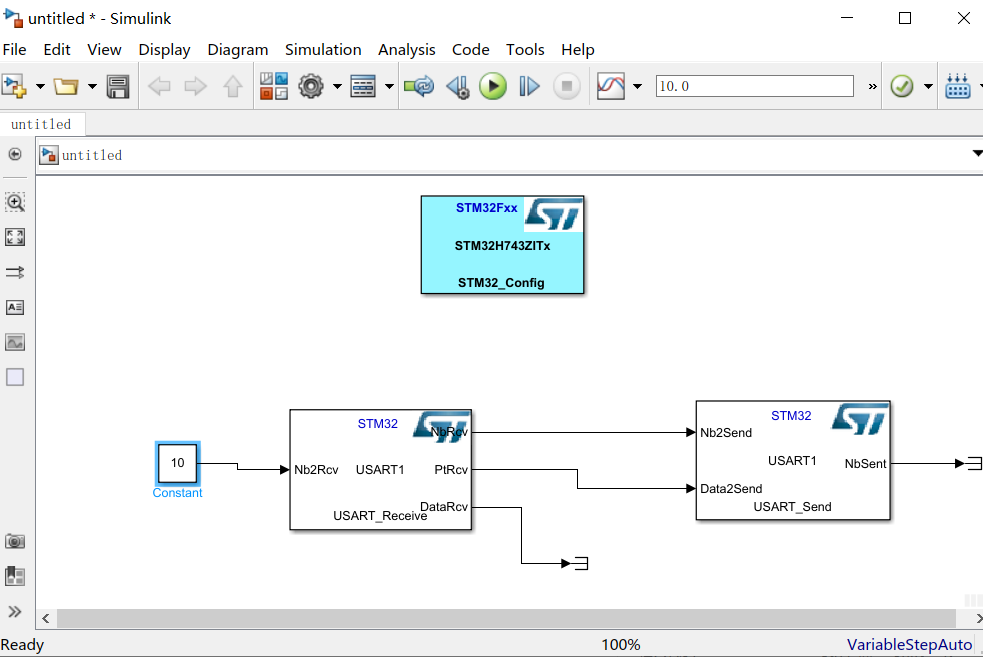

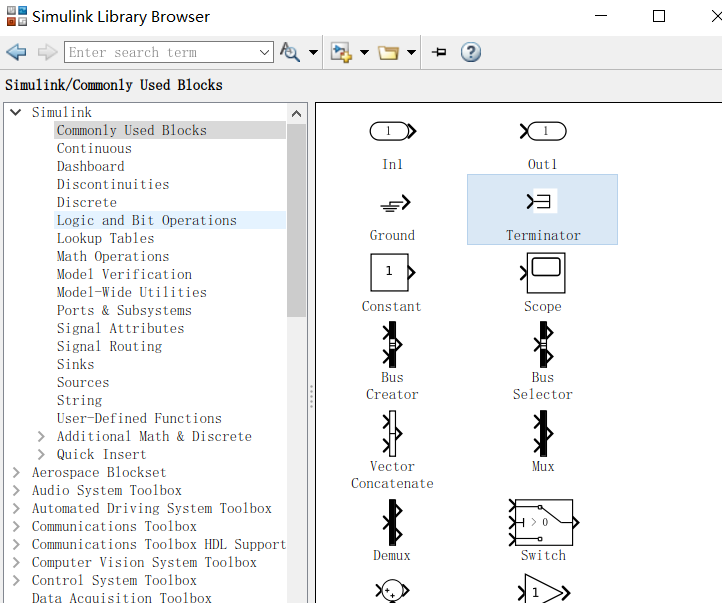

然后選擇Simulink，點擊Commonly Used Blocks，將Terminator和Constant拉到剛才的地方，并將Constant里面的數字改為10（傳輸10個字符）

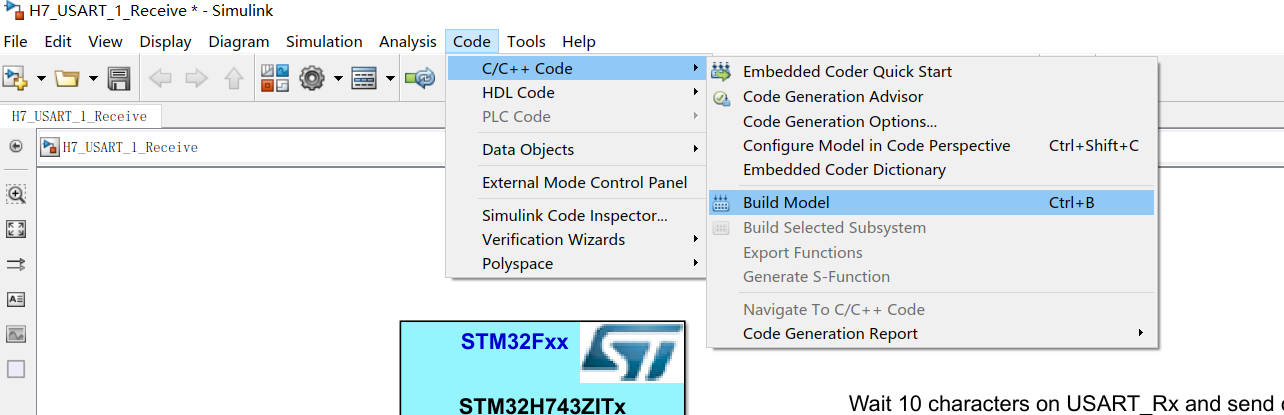

然后點擊code

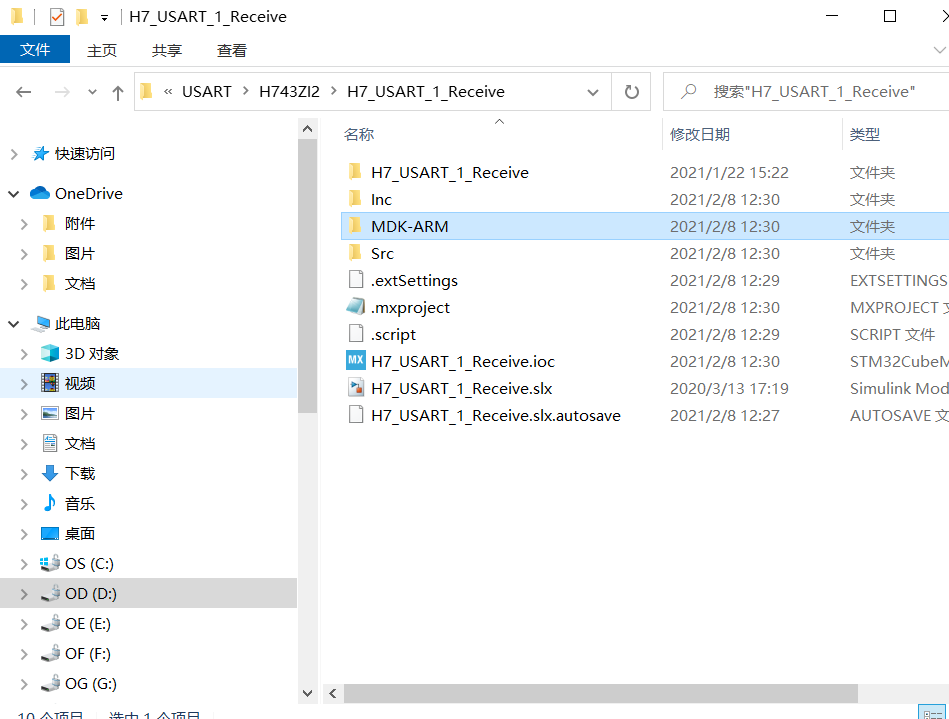

這就是生成的樣子

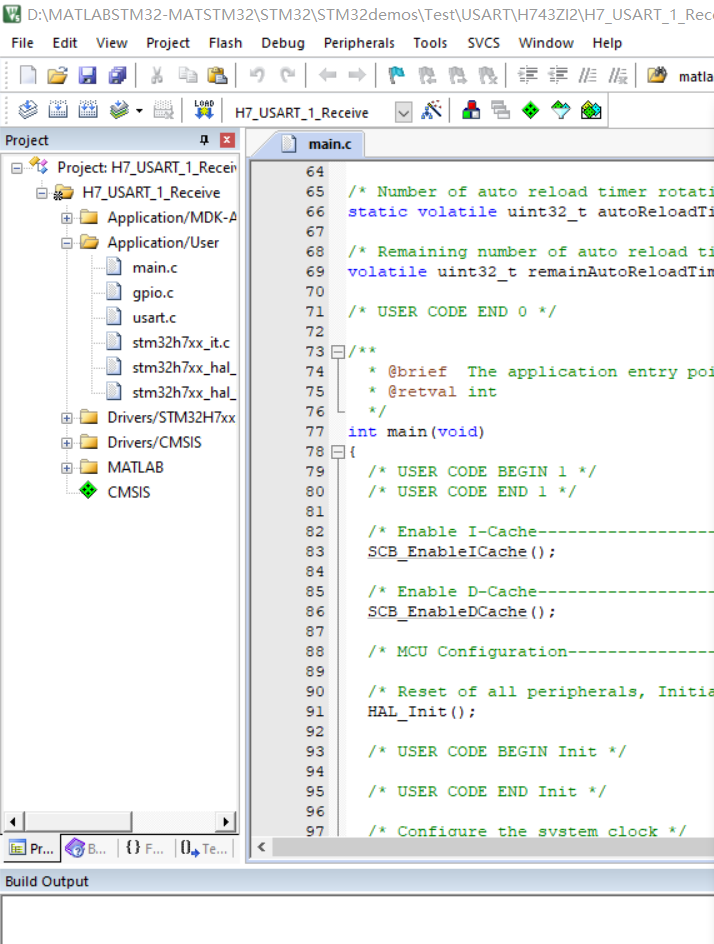

然后點擊MDK-ARM,
大功告成了！！！！
總結
請多指教!!!
小白入坑！！！！！
