在第三天的學習中，我們學會了如何利用重心坐標演算法畫三角形，并運用三角形繪制演算法把人頭模型畫了出來，雖然最后的渲染結果能看出來這是個腦袋，但是嘴巴處有很明顯的穿幫，這一天我們就學習一下，如何利用 Z-buffering（深度緩沖）來解決層疊問題，
??本文原始碼 ??：toyRenderer-day04-Z-buffering
1.畫家演算法
在正式講解 Z-buffering 問題之前，我們先來了解一下畫家演算法，這個演算法的思想極其簡單，我們可以結合下圖簡單分析一下：
如果要畫一個有山有草有樹林的風景畫，一個初學者畫家可以按以下繪制順序畫畫：
首先畫最遠處的山 然后畫次遠處的草原 最后畫最近的樹木
或者我們用更程式員的方式描述一下：
首先畫 z-index=1處的山然后畫 z-index=2處的草原最后畫 z-index=3的樹木
在現代主流的 UI 渲染引擎中，各個元素的先后層級順序基本上都是用「畫家演算法」這種思路決定的：
網頁通過 CSS 的 z-index控制層級順序iOS 通過 layer.zPosition控制層級順序Android 通過 index控制層級順序
平常畫 UI 時，我們可以簡單粗暴的把各個 View 理解為一個一個的二維盒子，每個盒子在 z 軸上都是互相獨立的，這樣我們就可以方便的用 z-index 動態控制盒子的層級；但是在渲染三維物體時，三維模型在 z 軸上是連續的，并且三維模型間還會互相組合交錯，這種通過 z-index 控制層級的方案很難奏效，

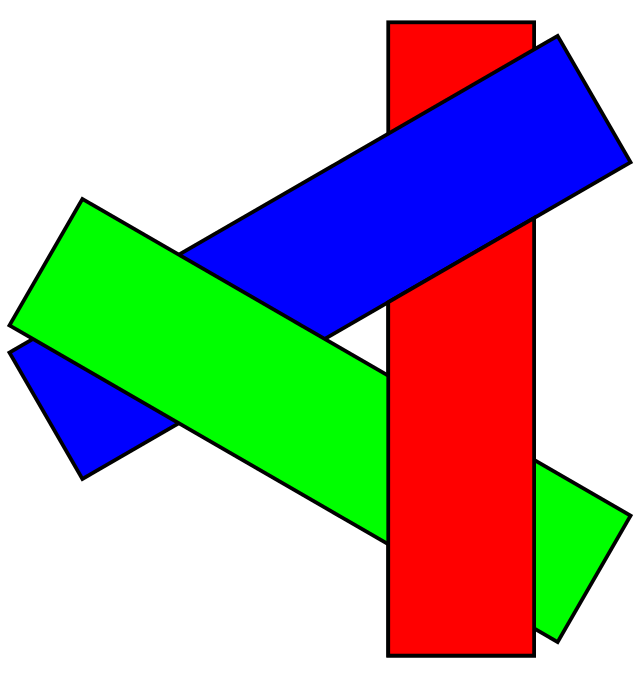

舉個最簡單的例子，下圖中三個互相交錯的三角形，只使用 z-index 是無法區分層級的，更不要說繪制了：
??注：Newell 演算法可以解決多邊形重疊導致排序困難的問題，感興趣的同學可以自行查閱學習
為了解決這個問題，2020 年獲得「圖靈獎」的計算機圖形學大佬——艾德文·卡特姆，提出了一個著名的演算法——Z-buffering，
2.Z-buffering
Z-buffering，中文名又為「深度圖」「深度緩沖」，它是通過記錄比較每個像素的深度資訊來解決層級問題，

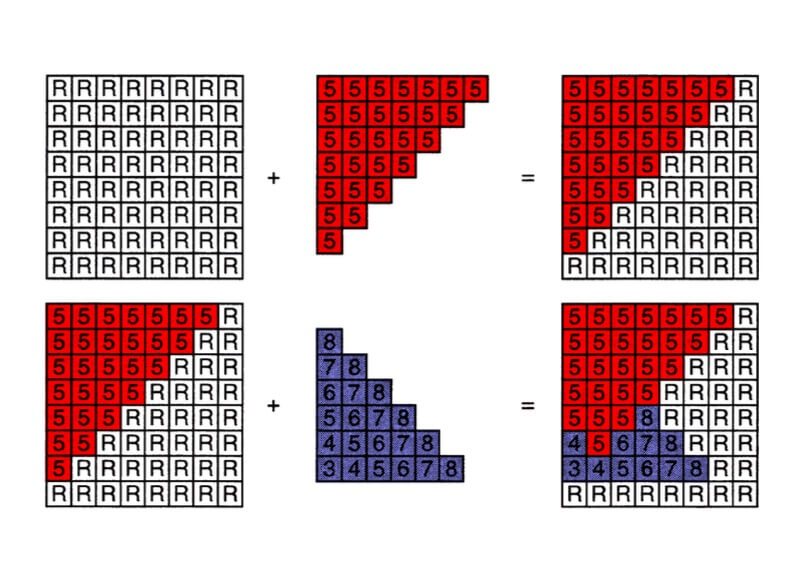

Z-buffering 演算法理解起來其實是非常直觀的，我們這里借用《虎書 4》里的一張插圖（可以關注???號「鹵蛋實驗室」后臺回復「圖形學」領取本書）來講解一下 Z-buffering 的作業原理，
首先我們假設要在一個 8*8 的螢屏上渲染兩個互相遮擋的三角形，我們在正式渲染前先開辟一塊兒 8*8 的二維記憶體空間，這個空間的默認值均為 -∞，
假設我們已知兩個三角形的每個像素的深度資訊，紅三角形的深度均為 5，紫三角形的深度區間為 [3, 8]，
我們先遍歷紅色三角形的所有像素，和 Z-buffering 的默認值 -∞ 比較，哪個值大，就保留哪個值，經過第一輪比較后，我們就記錄了紅色三角形的深度資訊，
然后我們遍歷紫色三角形的所有像素，和最新的 Z-buffering 逐像素比較，哪個值大，就保留哪個值，第二輪比較后我們就又記錄了紫色三角形的深度資訊，
最后我們就得到了一份深度緩沖，它記錄了這張圖片的層級順序，最終渲染時我們按這個深度緩沖逐像素渲染三角形即可，
上面的思路寫成偽代碼就是這樣的：
// 首先假設深度默認值都是負無窮 -∞(這里可以是無窮大，也可以是無窮小，依坐標系而定)
for (each triangle T) // 遍歷每個三角形
for (each sample (x,y,z) in T) // 遍歷三角形里的每個像素
if (z > zbuffer[x,y]) // 如果深度大于已有的值，
framebuffer[x,y] = rgb; // 則更新顏色，
zbuffer[x,y] = z; // 并更新 zbuffer
else
// do nothing // 小于已有的值，就說明這個像素點被遮擋不需要繪制了
3.代碼實作
理解了上面的偽代碼，現成真正的代碼就很容易了，
首先我們定義一下 Z-buffering 的資料結構，按道理來說，我們直接定義成一個二維陣列是最符合渲染場景的，第一維表示列，第二維表示行：
// [[1, 2, 3],
// [4, 5, 6],
// [7, 8, 9]]
但是我們并不需要這樣寫，我們可以把二維陣列拍平，然后通過偏移量進行訪問（可以聯想一下回圈佇列和最大堆這兩種資料結構的底層實作）：
// [[1, 2, 3], [1, 2, 3,
// [4, 5, 6], => 4, 5, 6,
// [7, 8, 9]] 7, 8, 9],
定義好結構后，我們給 Z-buffering 的每個子元素都賦上 -∞ 的默認值：
float *zbuffer = new float[width * height];
for (int i=0; i < width * height; i++) {
zbuffer[i] = -std::numeric_limits<float>::max();
}
最后把上面的偽代碼翻譯為正常的 cpp 代碼就可以了：
//......
Vec3f P;
for (P.x = boxmin.x; P.x <= boxmax.x; P.x++) {
for (P.y = boxmin.y; P.y <= boxmax.y; P.y++) {
Vec3f bc_screen = barycentric(pts, P); // bc 是 Barycentric Coordinates 的縮寫
//......
// 計算當前像素的 zbuffer
P.z = 0;
for (int i = 0; i < 3; i++) {
P.z += pts[i][2] * bc_screen[i];
}
// 更新總的 zbuffer 并繪制
if(zbuffer[int(P.x + P.y * width)] < P.z) {
zbuffer[int(P.x + P.y * width)] = P.z;
image.set(P.x, P.y, color);
}
}
}
//......

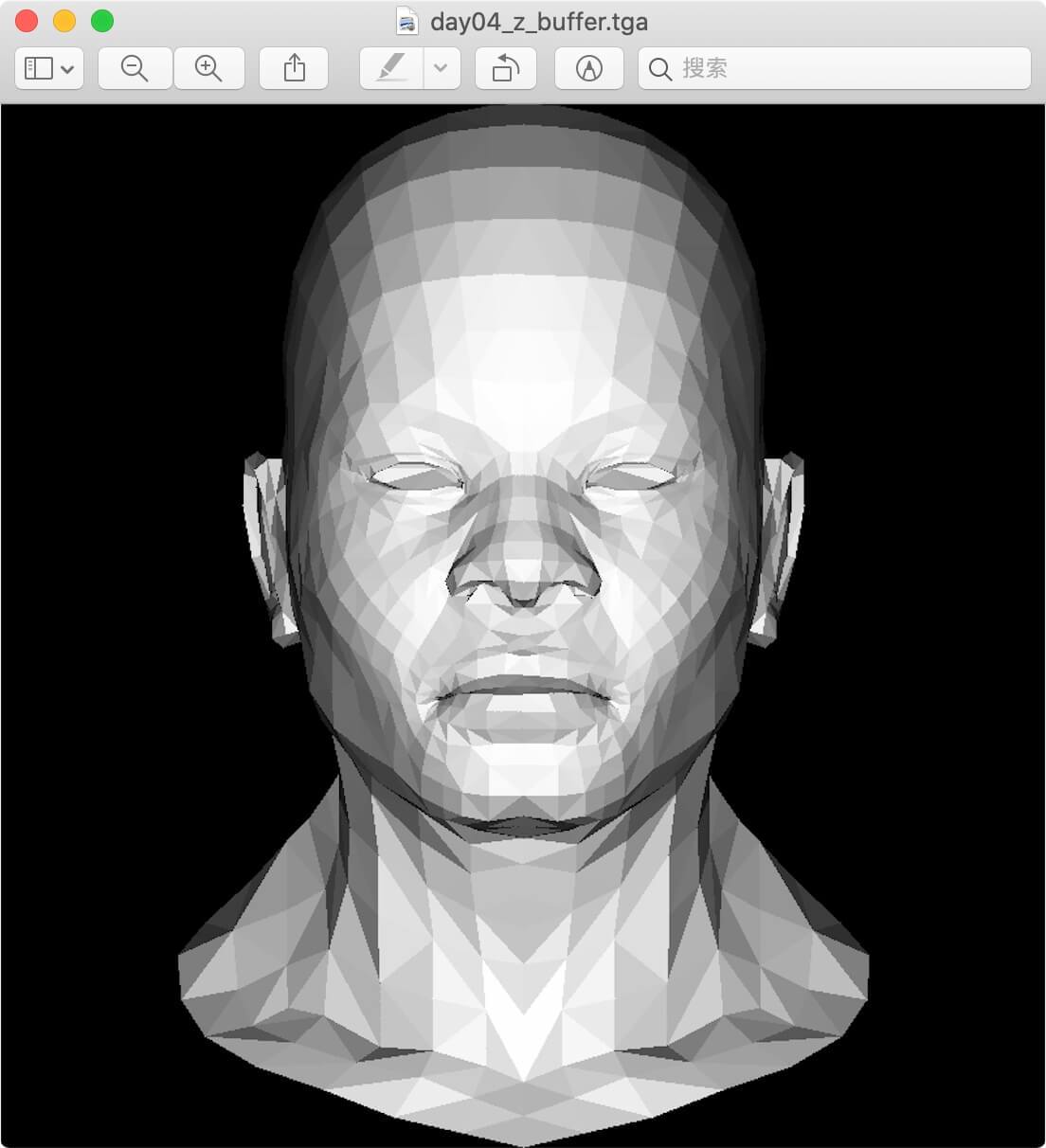

加入 Z-buffering 計算后，我們渲染的模型就完全正常了：

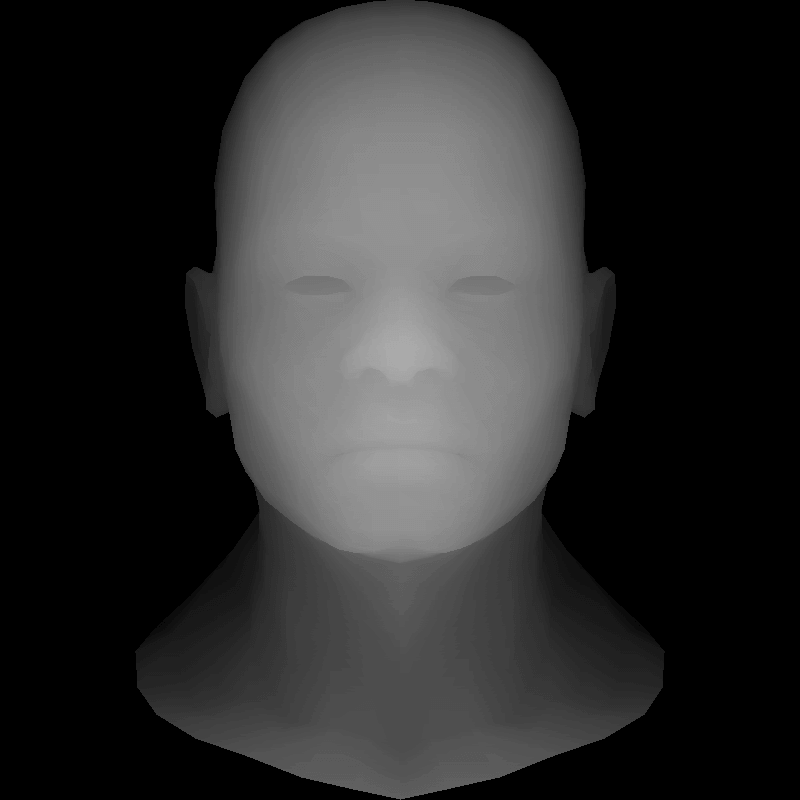

相應的，如果把 Z-buffering 渲染為一張圖，則是下面這樣的：
個人認為 Z-buffering 的概念還是很簡單的，理論了解清楚后代碼很容易寫出來，在實際應用中，Z-buffering 其實還有很多的問題，例如因為精度問題引起的 z-fighting，相應的也有一些解決方案，因為本系列教程目標只是構建一個最小功能的軟渲染器，這些相對深入的問題就不探討了，感興趣的同學可以自行搜索學習，
