一.PE檔案數字簽名程序

1.基礎概念

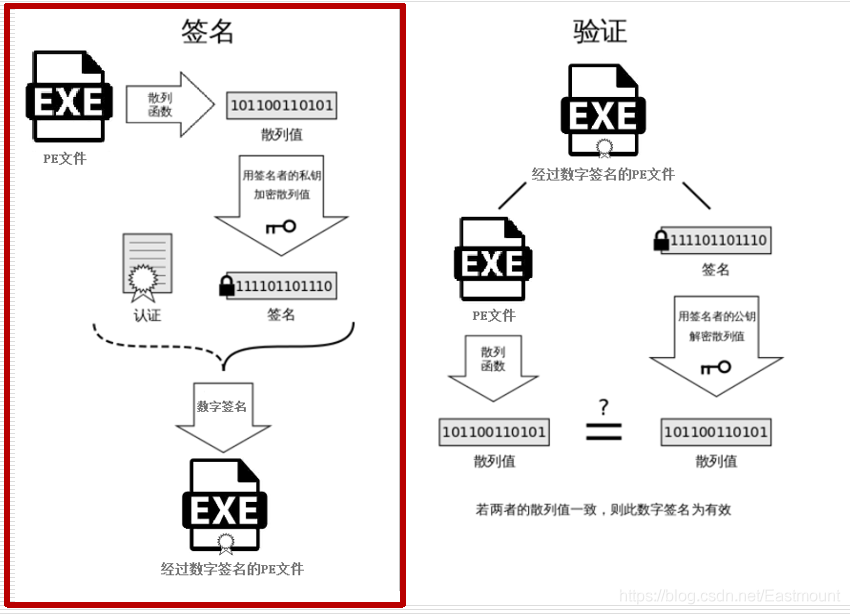

PE檔案數字簽名能夠有效保證檔案未被非法篡改，安全軟體通過驗證檔案是否有正規廠商的數字簽名來降低誤報，其基本流程如下圖所示：

簽名：

• 軟體發布者使用散列演算法（如MD5或SHA）計算PE檔案的散列值，
• 軟體發布者使用私鑰對散列值進行簽名得到簽名資料，
• 將簽名私鑰對應的公鑰和簽名資料等以證書的形式附加在PE檔案之中，形成經過數字簽名的PE檔案，
• 軟體發布者將經過數字簽名的PE檔案進行發布，

驗證：

• 從PE檔案證書中提取軟體發布者的公鑰、使用的散列演算法、簽名演算法、原始散列值的簽名資料，
• 使用提取的公鑰和對應簽名驗證演算法將簽名資料還原為原始PE檔案的原始散列值，
• 對現有PE檔案使用同樣的散列演算法計算出對應的散列值，
• 對比兩個散列值是否一致，從而判斷資料是否被破壞和篡改，

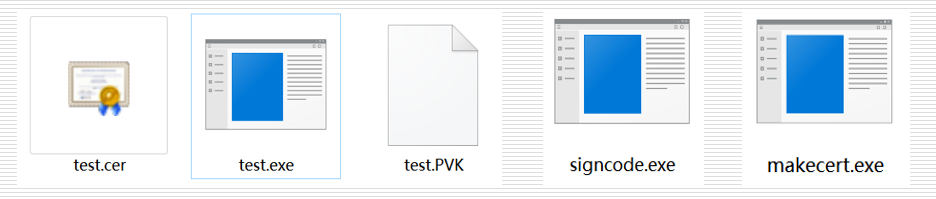

PE檔案數字簽名所使用的工具包括：

• makecert.exe：生成數字簽名證書
• signcode.exe：數字簽名工具
• test.exe：被數字簽名的目標PE檔案
• test.cer：數字證書檔案
• test.PVK：數字簽名的私鑰檔案

我們首先需要通過makecert.exe工具生成證書test.cer和私鑰檔案test.PVK，接著呼叫signcode.exe工具對目標PE檔案（test.exe）進行數字簽名，其中，通過makecert.exe生成需要的證書常見引數如下：

• -r: 自簽名
• -n: 證書名稱，格式為-n “CN=名稱, E=Email,O=組織名稱,C=國家, S=省份(州), P=縣城”
• -a: 指定散列演算法，其值必須是md5（默認值）或SHA1
• -$: 指定證書的簽名權限，其值必須是commercial（商業軟體）或individual（個人軟體）
• -b: 證書有效期的開始時間，格式為mm/dd/yyyy
• -e: 證書有效期的結束時間，格式為mm/dd/yyyy

Error: Invalid algorithm
Usage: MakeCert [ basic|extended options] [outputCertificateFile]
Extended Options
 -sc  <file>         Subject's certificate file
 -sv  <pvkFile>      Subject's PVK file; To be created if not present
 -ic  <file>         Issuer's certificate file
 -ik  <keyName>      Issuer's key container name
 -iv  <pvkFile>      Issuer's PVK file
 -is  <store>        Issuer's certificate store name.
 -ir  <location>     Issuer's certificate store location
                        <CurrentUser|LocalMachine>.  Default to 'CurrentUser'
 -in  <name>         Issuer's certificate common name.(eg: Fred Dews)
 -a   <algorithm>    The signature algorithm
                        <md5|sha1>.  Default to 'md5'
 -ip  <provider>     Issuer's CryptoAPI provider's name
 -iy  <type>         Issuer's CryptoAPI provider's type
 -sp  <provider>     Subject's CryptoAPI provider's name
 -sy  <type>         Subject's CryptoAPI provider's type
 -iky <keytype>      Issuer key type
                        <signature|exchange|<integer>>.
 -sky <keytype>      Subject key type
                        <signature|exchange|<integer>>.
 -d   <name>         Display name for the subject
 -l   <link>         Link to the policy information (such as a URL)
 -cy  <certType>     Certificate types
                        <end|authority|both>
 -b   <mm/dd/yyyy>   Start of the validity period; default to now.
 -m   <number>       The number of months for the cert validity period
 -e   <mm/dd/yyyy>   End of validity period; defaults to 2039
 -h   <number>       Max height of the tree below this cert
 -r                  Create a self signed certificate
 -nscp               Include netscape client auth extension
 -eku <oid[<,oid>]>  Comma separated enhanced key usage OIDs
 -?                  Return a list of basic options
 -!                  Return a list of extended options

2.數字簽名操作

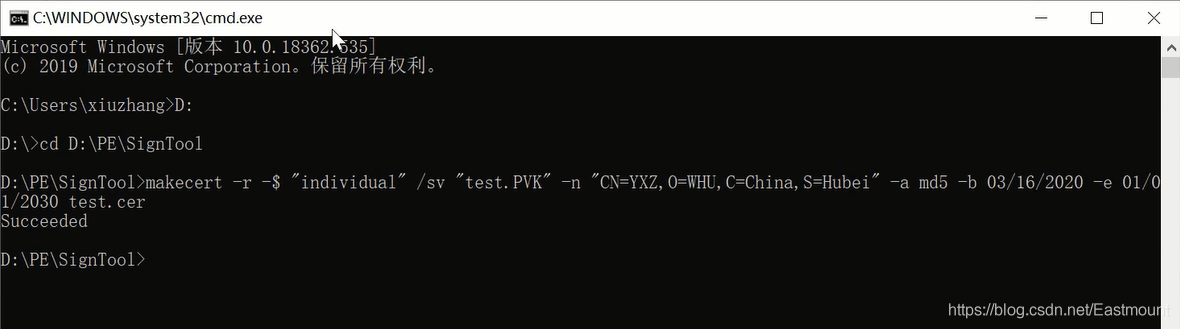

第一步，打開CMD呼叫makecert.exe并輸入命令生成證書檔案，
引數表示自簽名、個人軟體、授權者為YXZ、組織單位是WHU、國家及省份，散列演算法采用md5，有效期是2020-03-16到2030-01-01，

makecert -r -$ "individual" /sv "test.PVK" -n "CN=YXZ,O=WHU,C=China,S=Hubei"
-a md5 -b 03/16/2020 -e 01/01/2030 test.cer

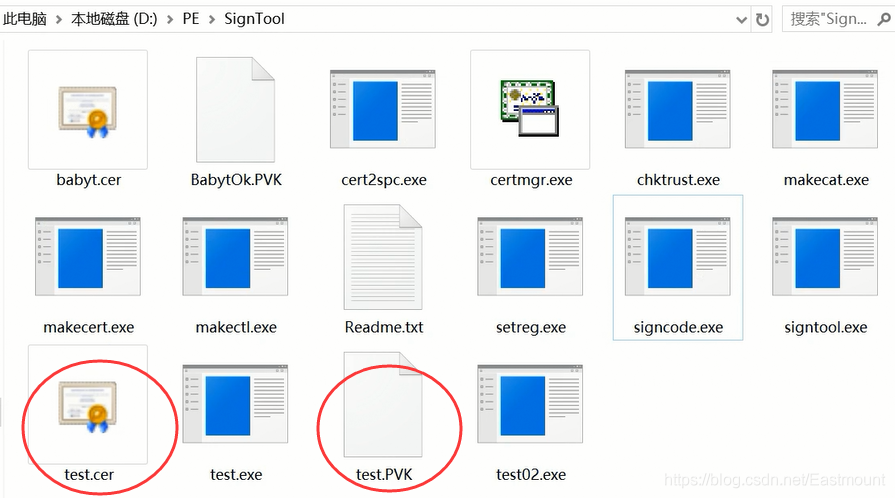

需要注意設定密碼如“123456”，成功之后，可以看到新增加的兩個證書和私鑰檔案，

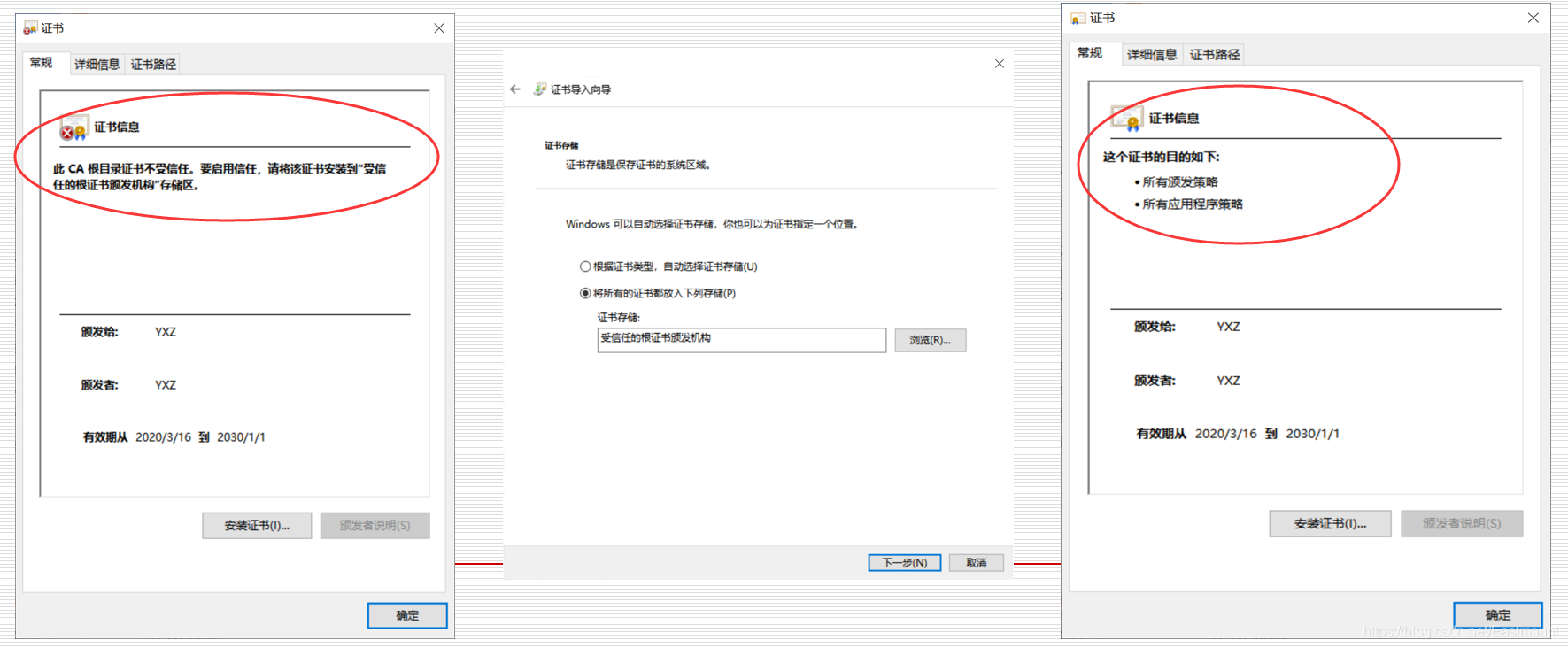

第二步，雙擊test.cer點擊“安裝證書”，并設定信任根證書機構，

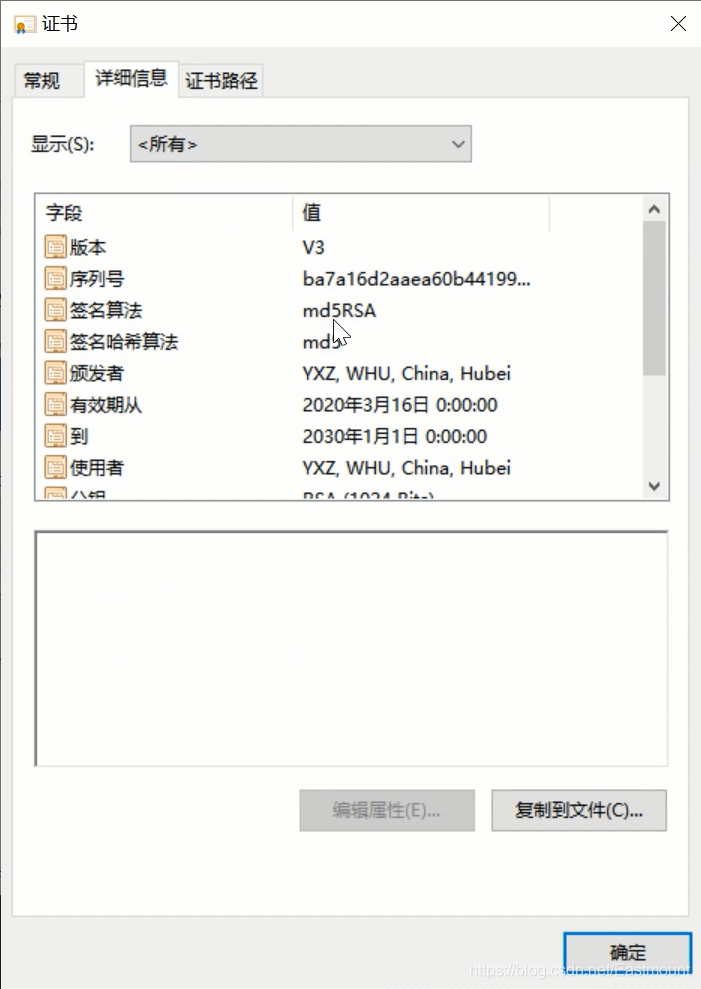

信任之后，此時的證書是受信任且合法的，查看證書詳細資訊，能夠看到簽名演算法md5RSA、散列演算法md5、頒發者資訊及有效期等，如下圖所示，

第三步，利用signcode.exe工具進行資料簽名，

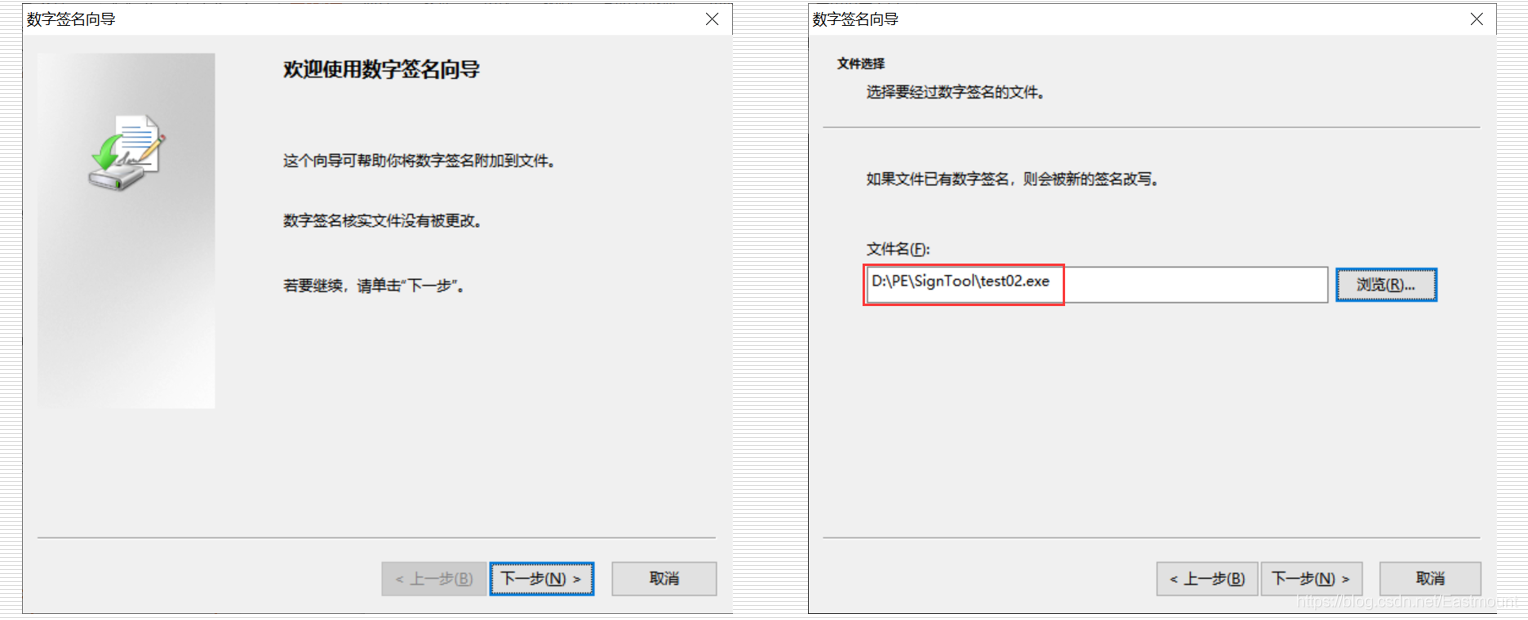

選擇需要加密的“test02.exe”檔案，

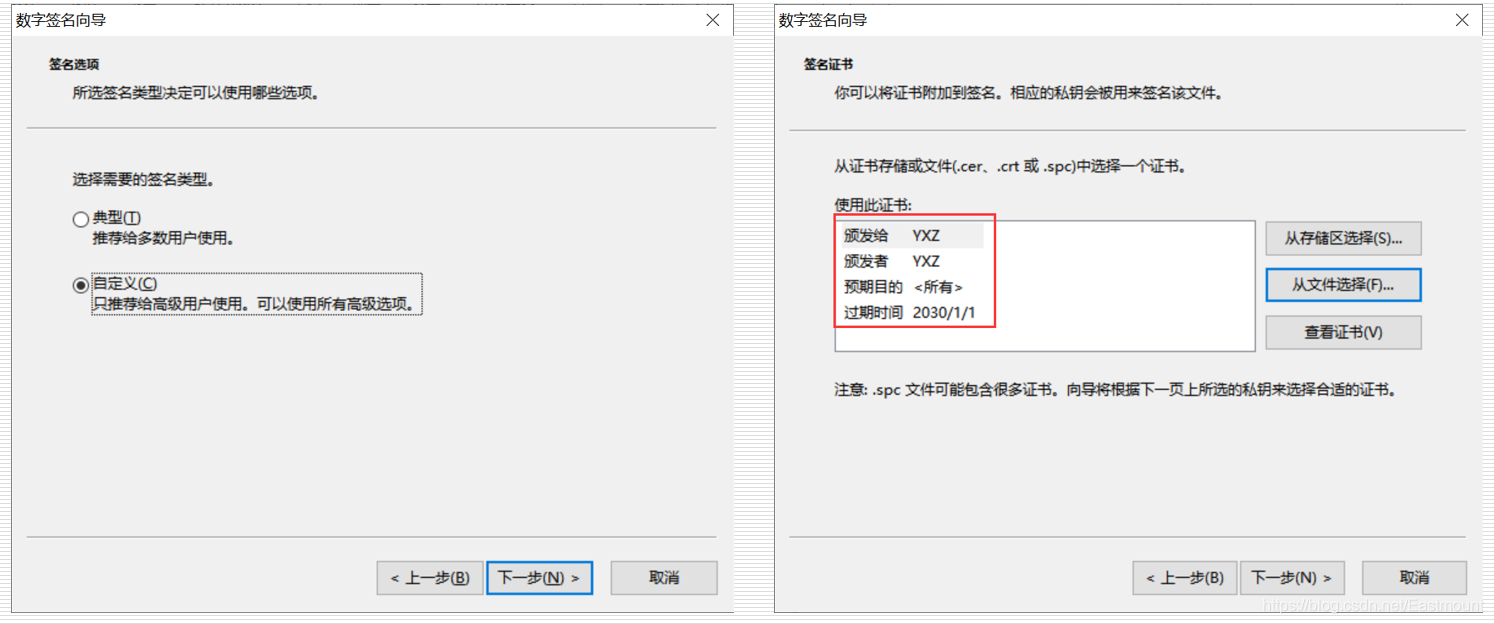

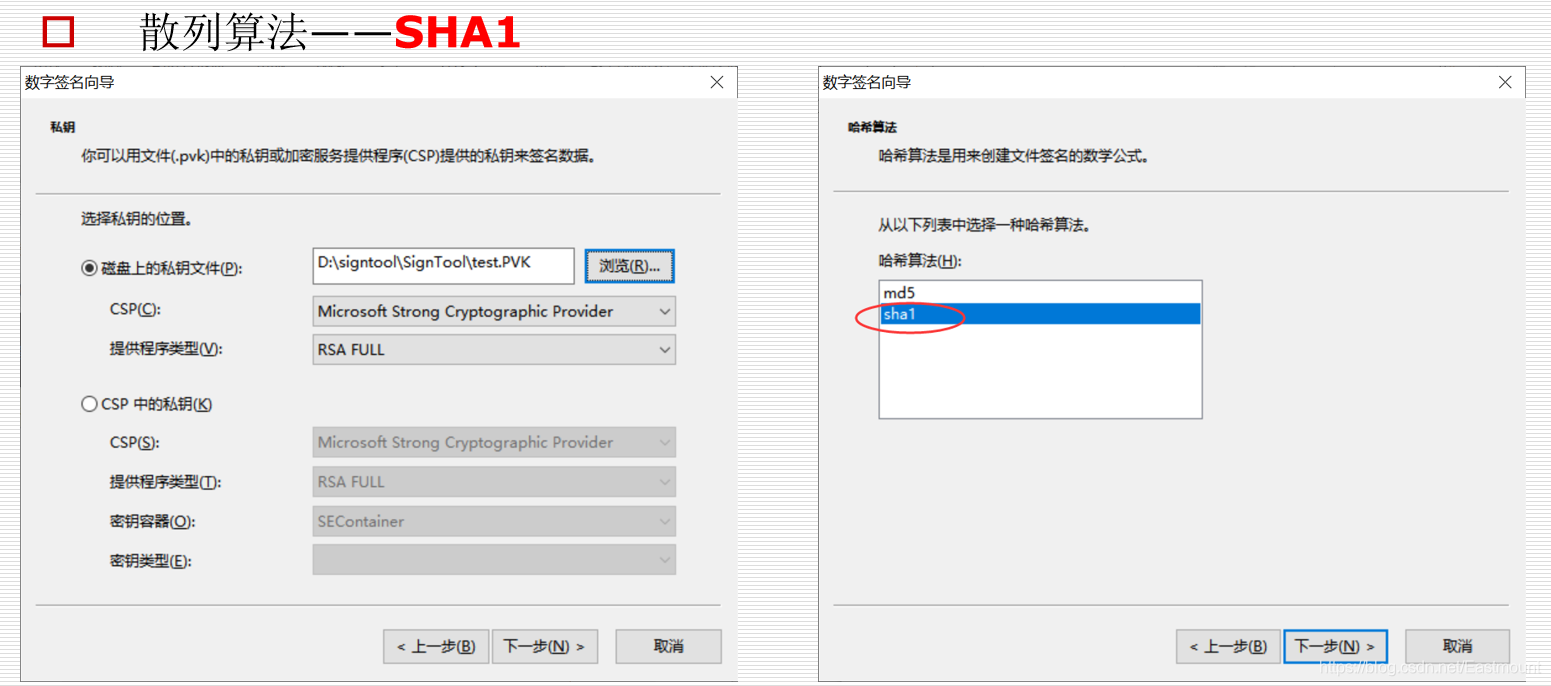

選擇我們生成的數字證書“test.cer”和私鑰檔案“test.PVK”，

注意，這里的散列演算法選擇“SHA1”，這里的散列演算法是PE檔案的簽名資訊， 而之前makecert.exe設定的md5是證書的散列演算法，

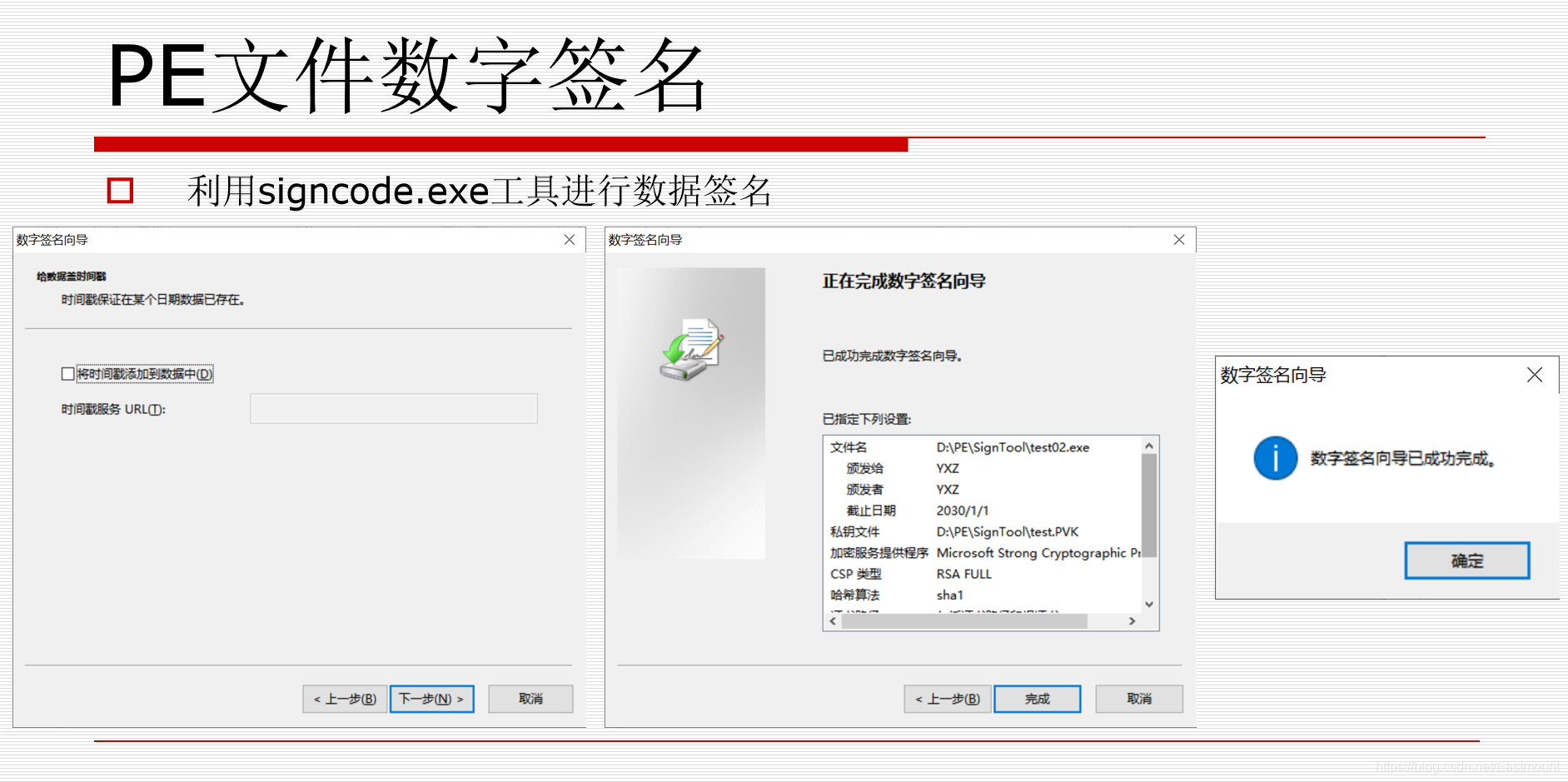

暫時不設定時間戳，最終成功為“test02.exe”進行數字簽名，

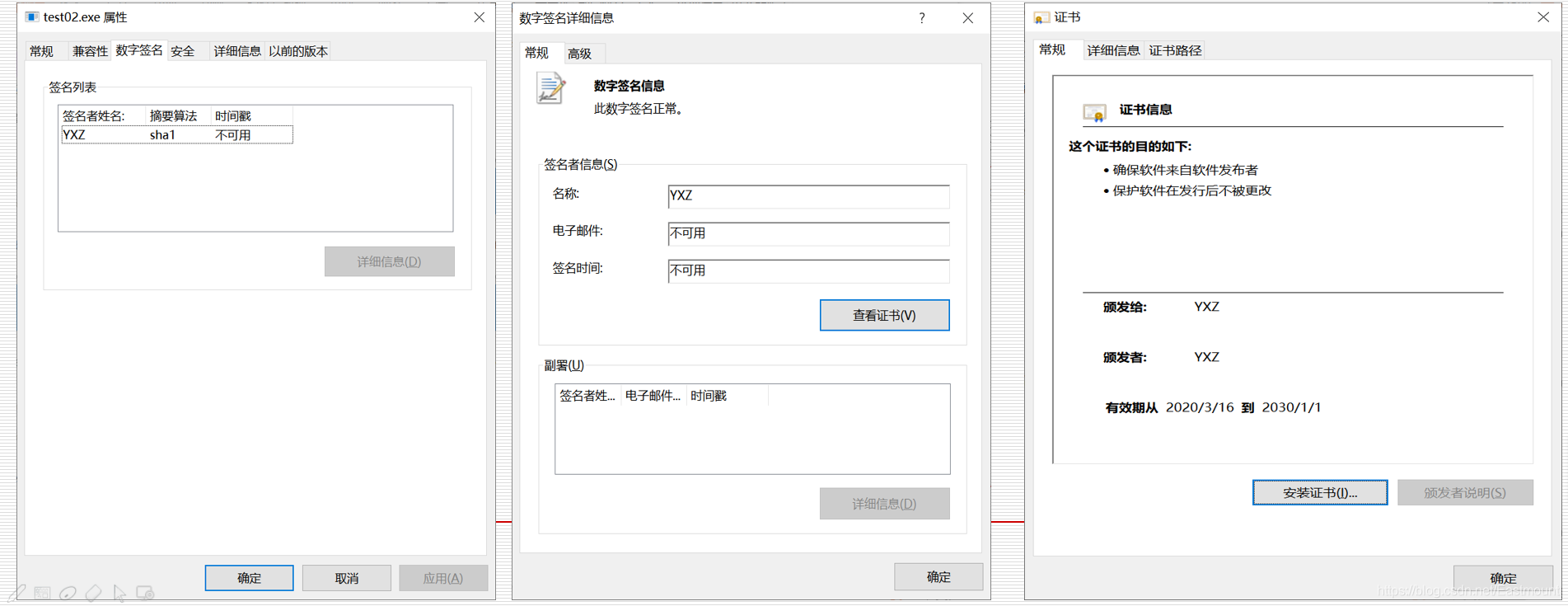

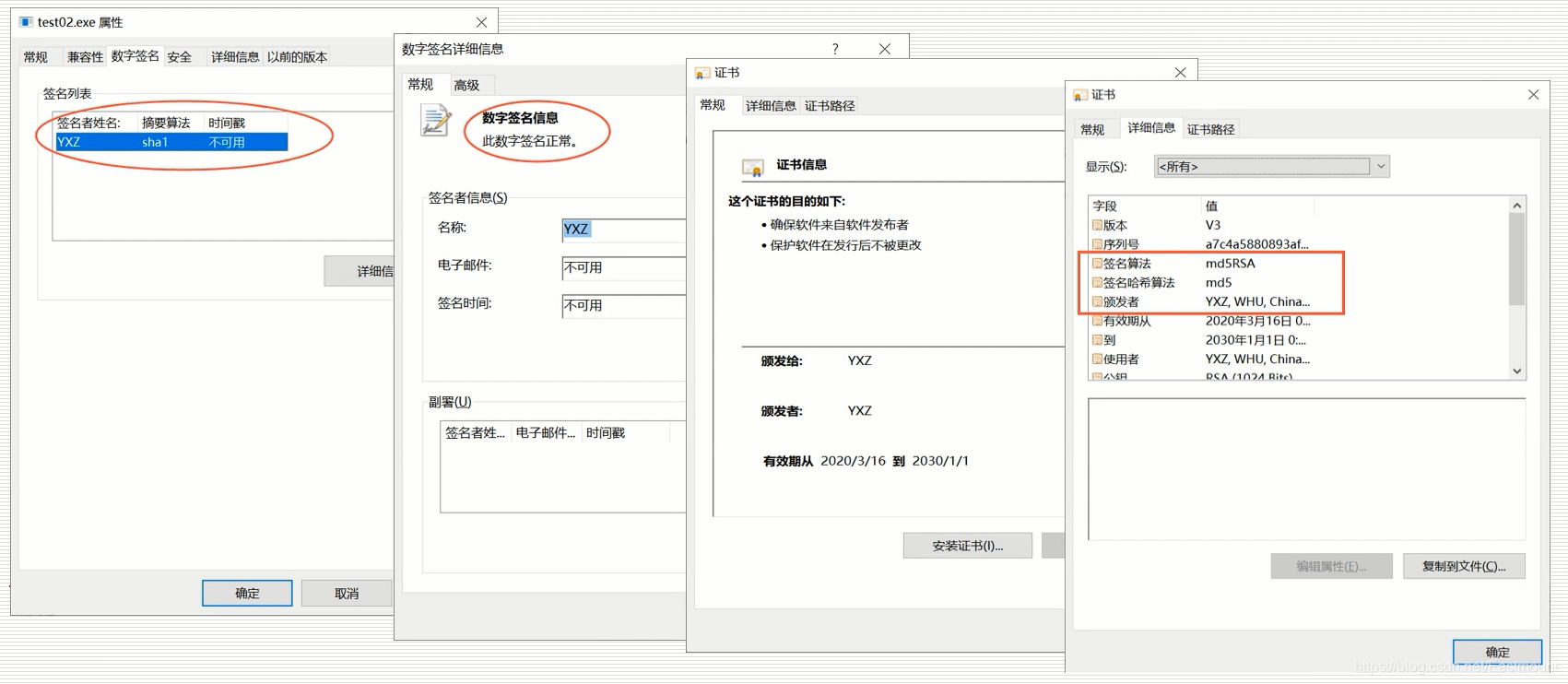

第四步，打開test02.exe檔案屬性，可以看到它增加了一個“數字簽名”的區域，并且能夠看到此數字簽名是正常的及詳細資訊，

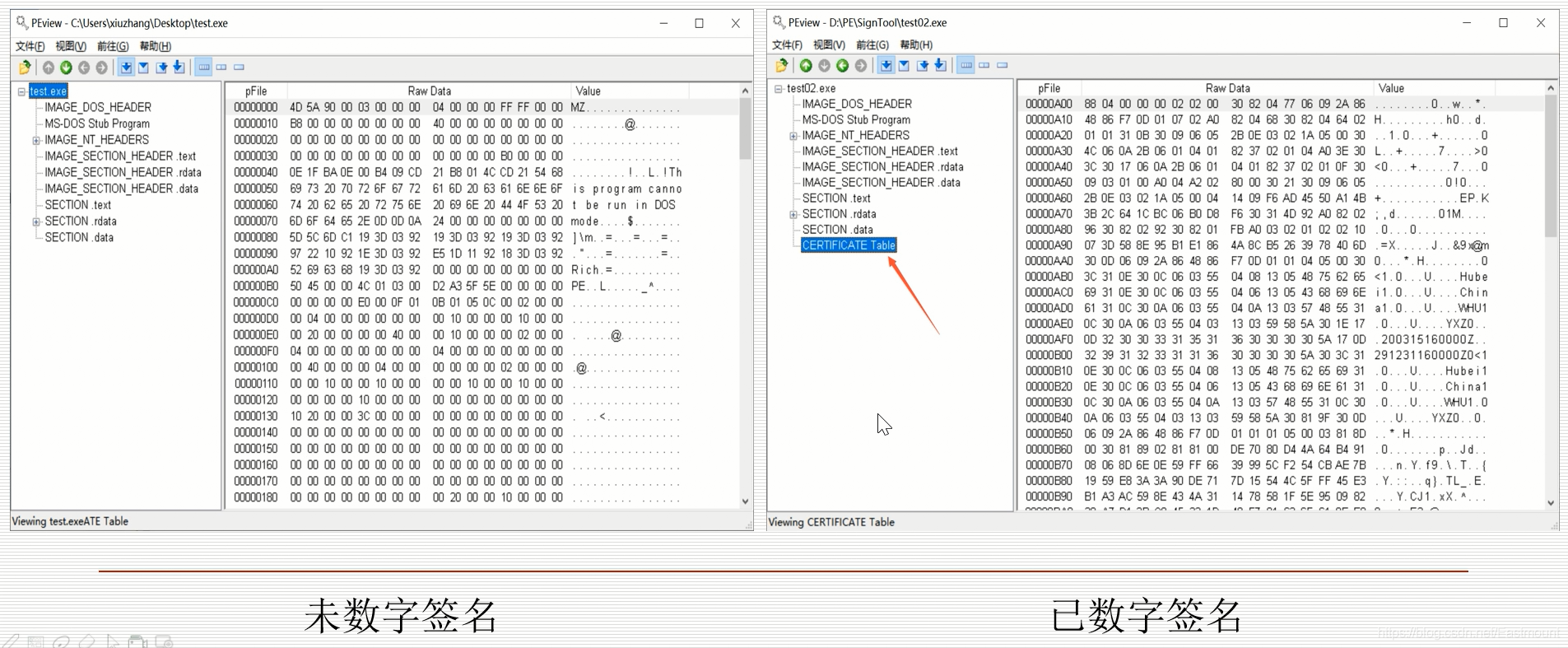

第五步，我們采用PEView打開已簽名和未簽名的PE檔案對比，發現CERTIFICATE Table區域為前面資訊，

注意：圖中PPT均為作者制作，相關視頻在網易云中查看，

二.PE檔案簽名資料提取

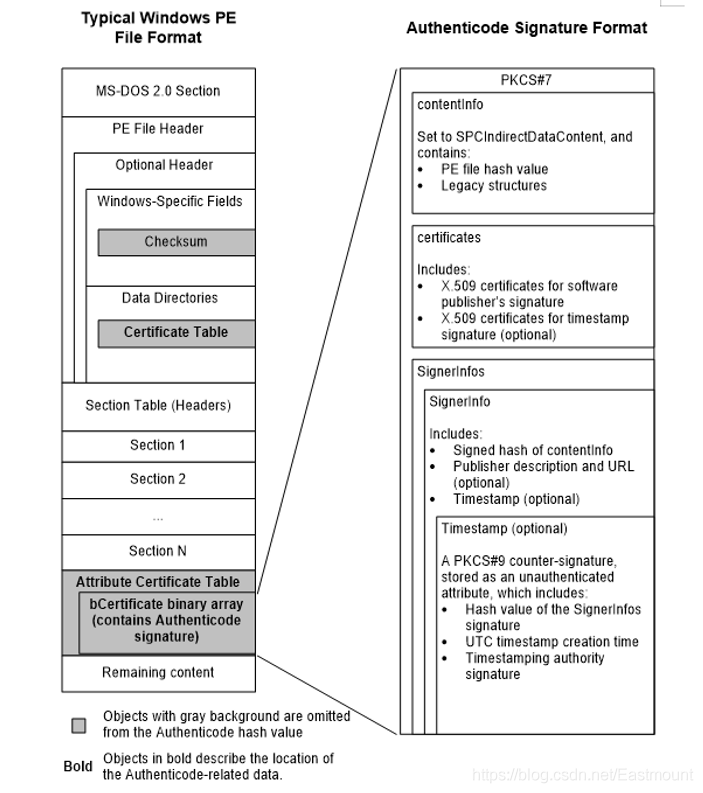

PE檔案數字簽名資訊存放在Certificate Table位置，同時PE檔案可選檔案頭DataDirecotry第5項記錄檔案偏移及大小，下圖為PE檔案數字前面的PKCS#7格式，
參考文獻：https://docs.microsoft.com/zh-cn/windows/win32/debug/pe-format

1.PEView查看簽名資訊

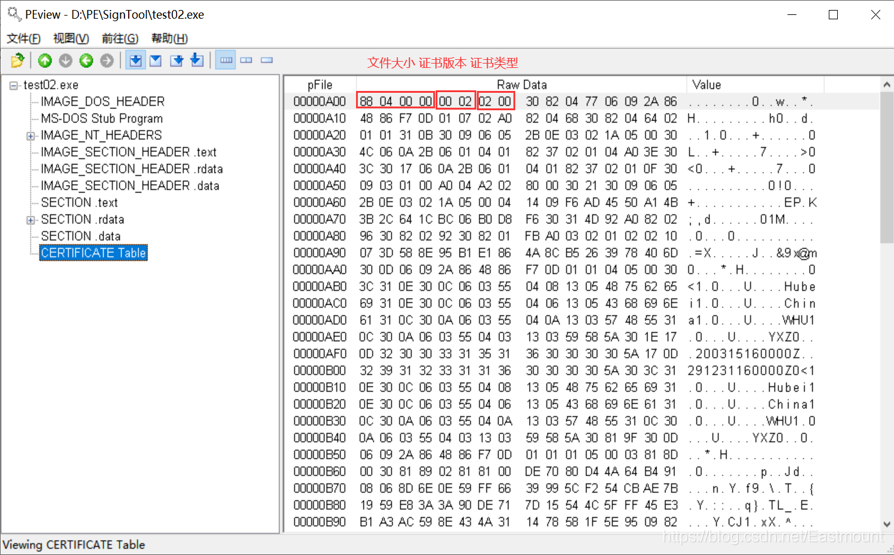

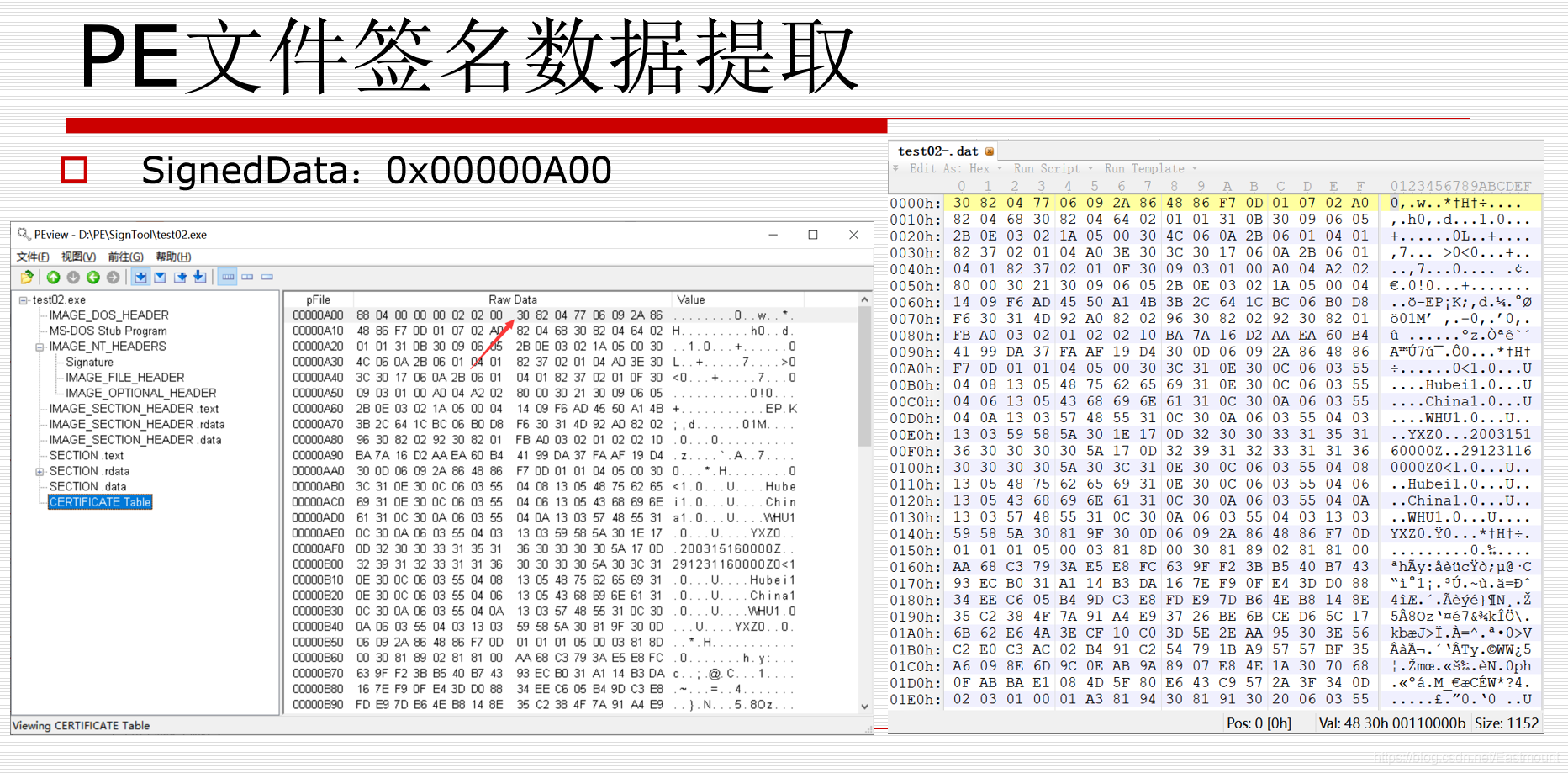

第一步，使用PEView查看簽名的test02.exe檔案，可以看到Certificate Table存盤相關簽名資訊，

檔案開始位置：00000A00（長度：488H）

• 表項長度：4位元組，頭部和簽名資料的總長度
• 證書版本：2位元組，常見0x0200表示WIN_CERT_REVISION_2
• 證書型別：2位元組，常見0x0002表示包含PKCS#7的SignData結構
• SignedData：包含PE檔案Hash值的簽名資料、軟體發布者公鑰，選用的簽名及散列演算法等，（在檔案中為ASN.1編碼）

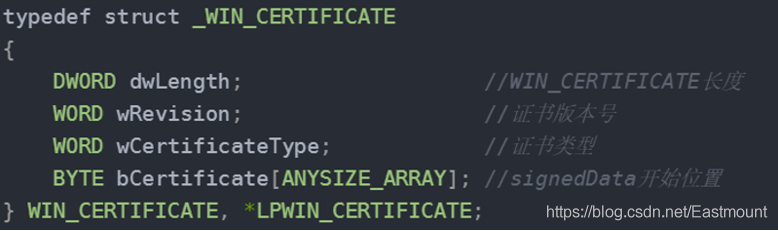

對應的結構：

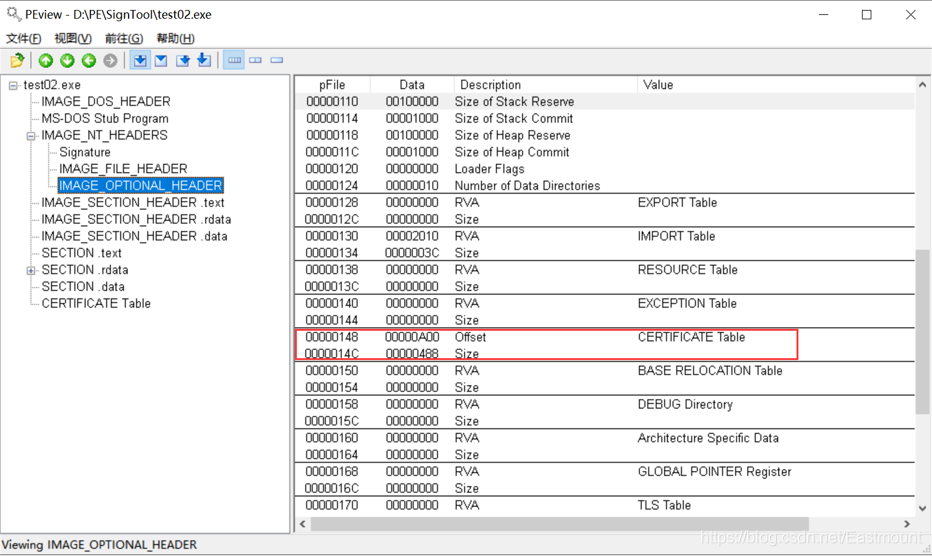

第二步，在PE檔案可選檔案頭DataDirecotry第5項查看檔案簽名資訊的偏移及大小，
此時的偏移地址是“00000A00”、大小為488H，而未前面的PE檔案其值均為0，

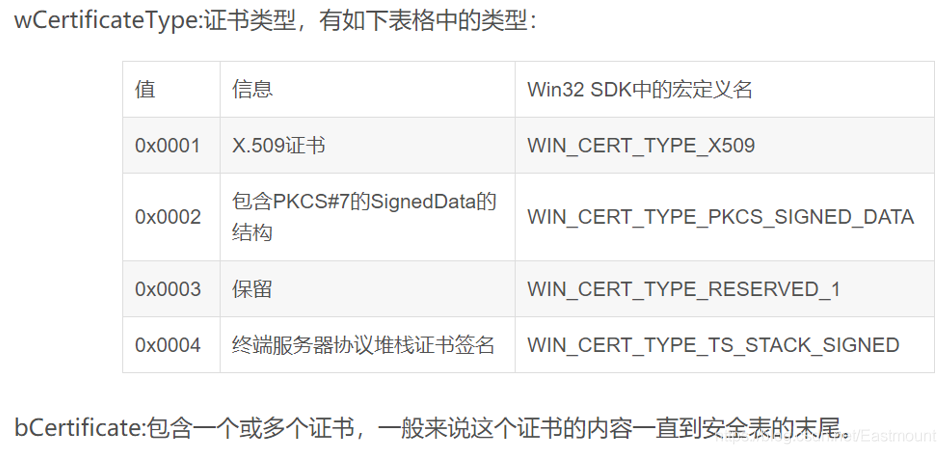

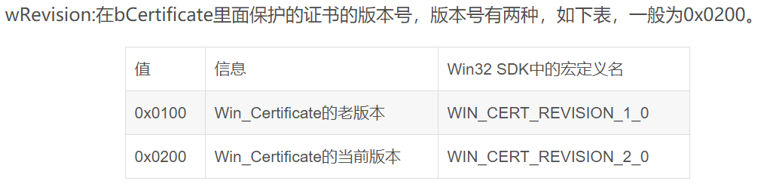

第三步，wRevision表示證書的版本號，wCertificateType表示證書型別，其值為0x0002，表示包含PKCS#7的SignedData結構，接下來我們對所提取的簽名資料，就需要用該格式進行決議，

2.010Editor提取簽名資料

第一步，通過010Editor打開簽名后的test02.exe檔案，

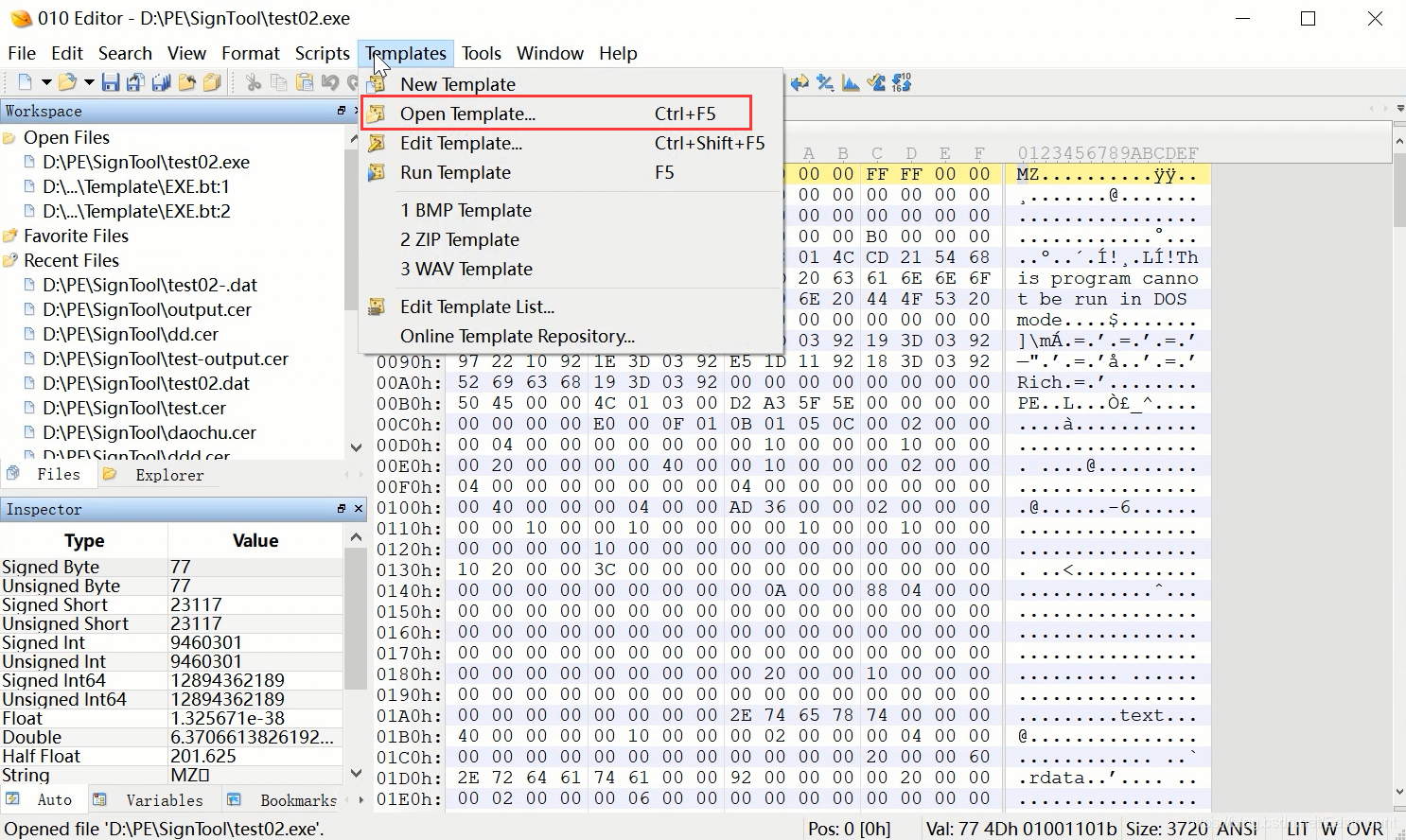

第二步，這里推薦讀者在010Editor中匯入PE檔案決議模板，更方便讀者對PE檔案的決議，

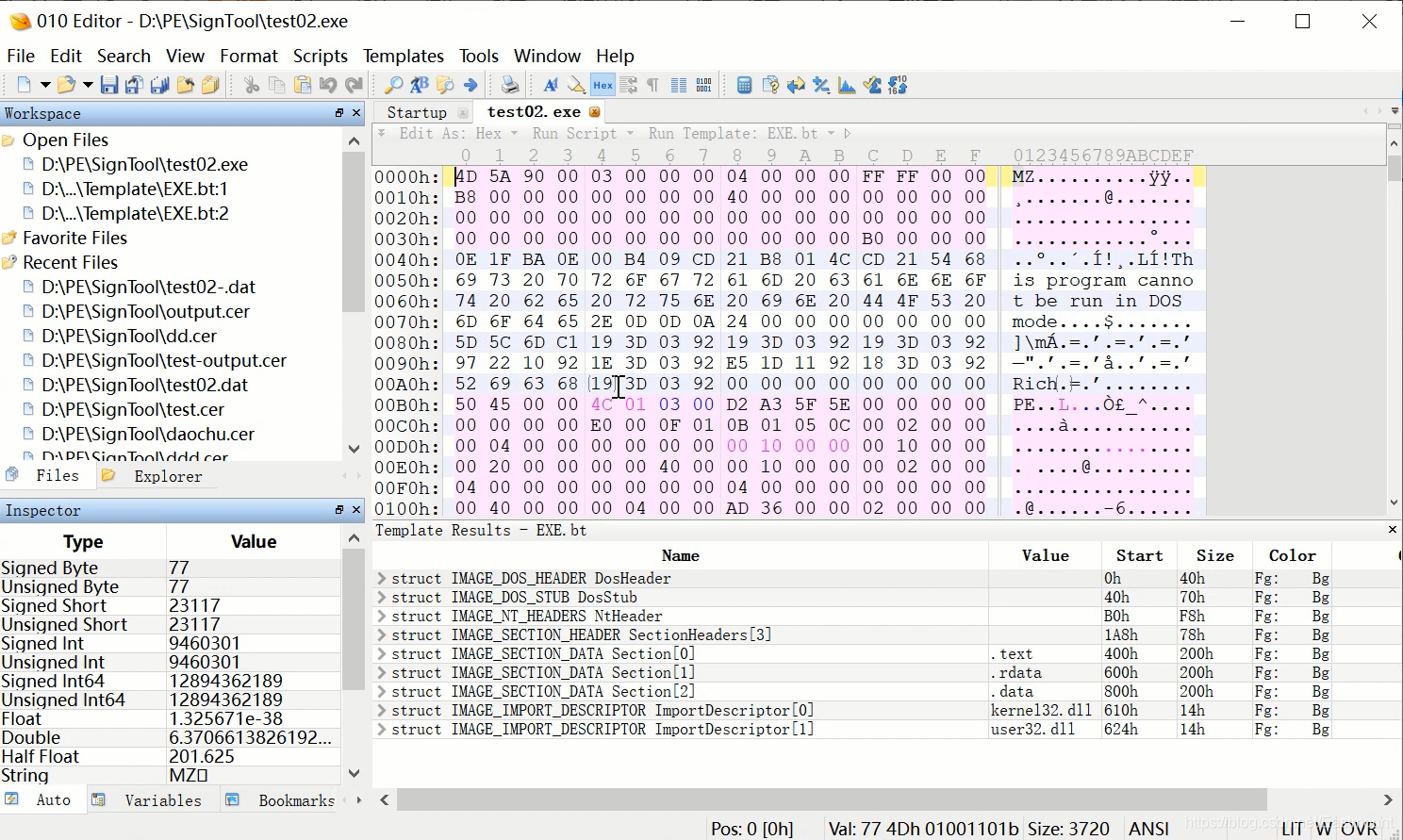

模板運行結果如下圖所示，我們可以查看各個區域的資訊，后一篇文章將講解PE檔案的存盤格式，

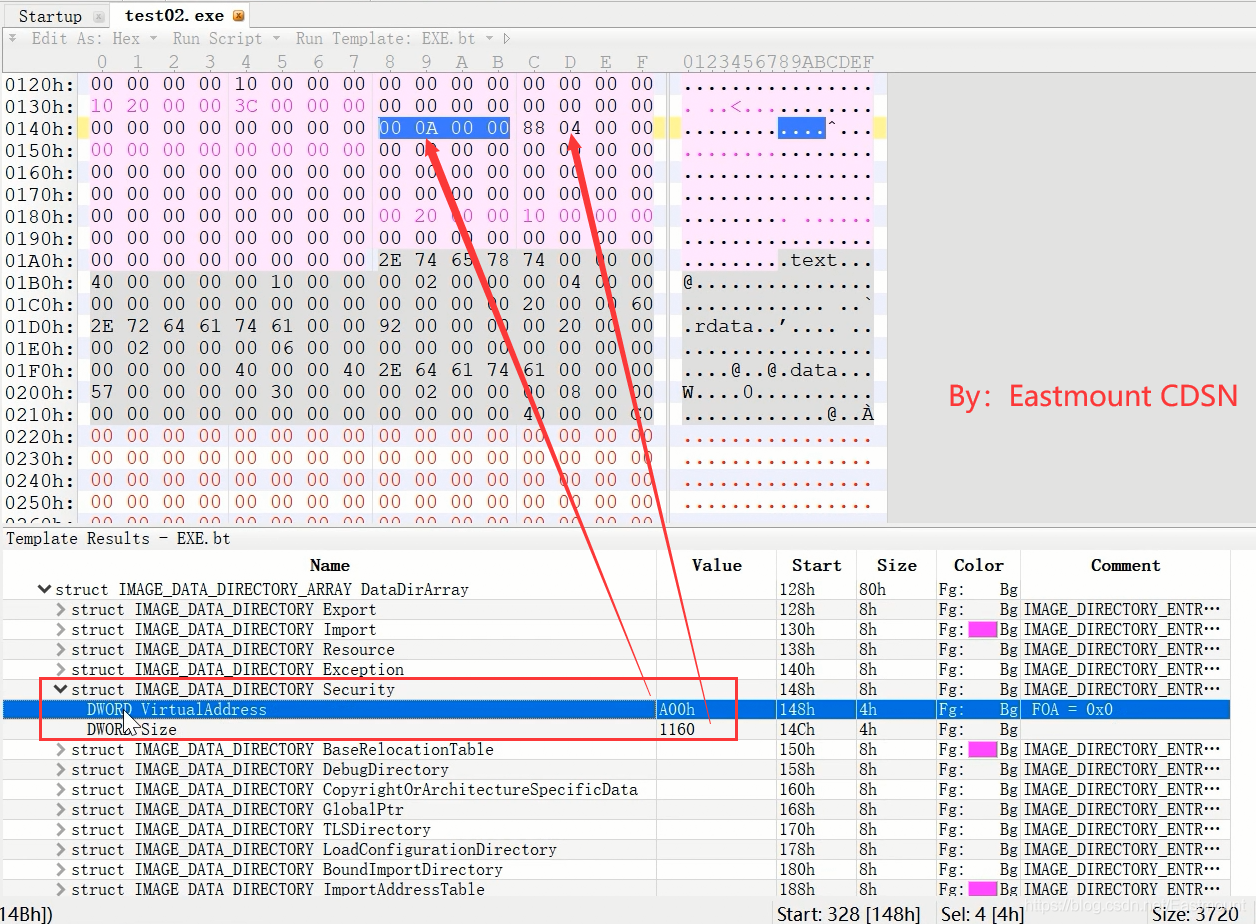

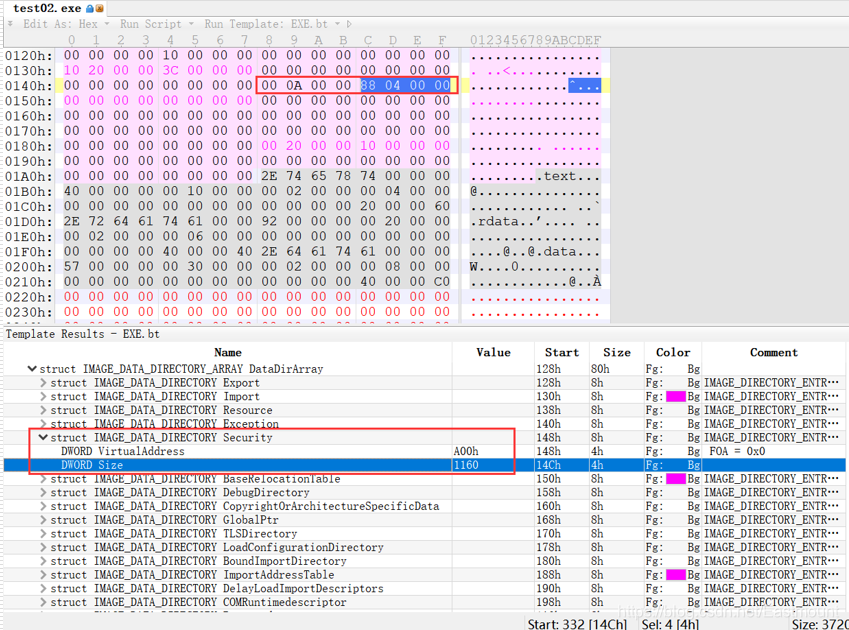

第三步，通過運行模板找到數字簽名的偏移地址0A00h和大小488h，

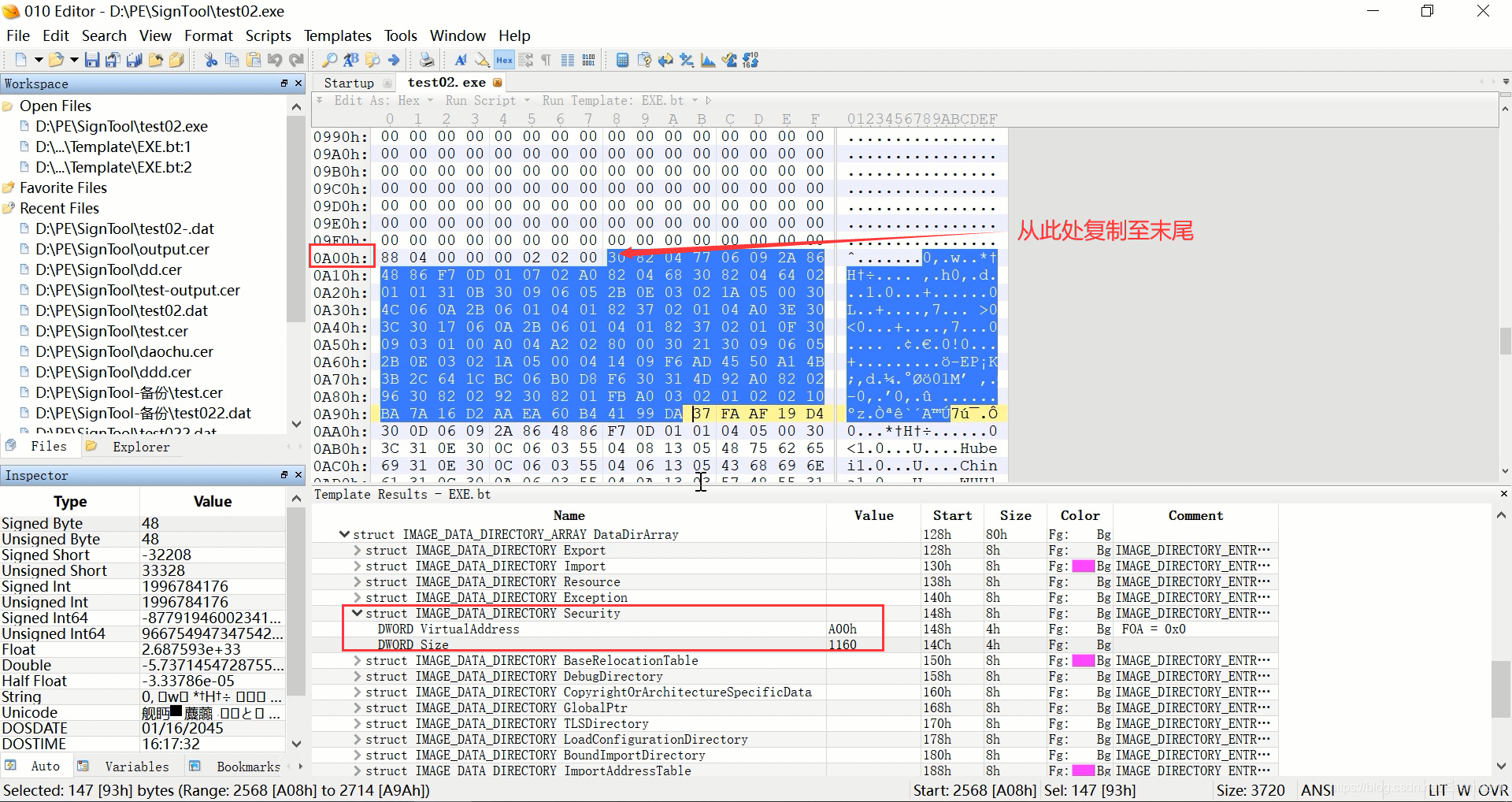

第四步，定位到簽名偏移地址00000A00，Certificate Table從第9個位元組開始后為簽名資訊，將其復制另存為另一個檔案，如“test02.dat”，

此時我們的簽名資訊成功匯出，后續需要進行資料分析，

三.PE檔案簽名資料分析

PKCS#7 微軟官方檔案

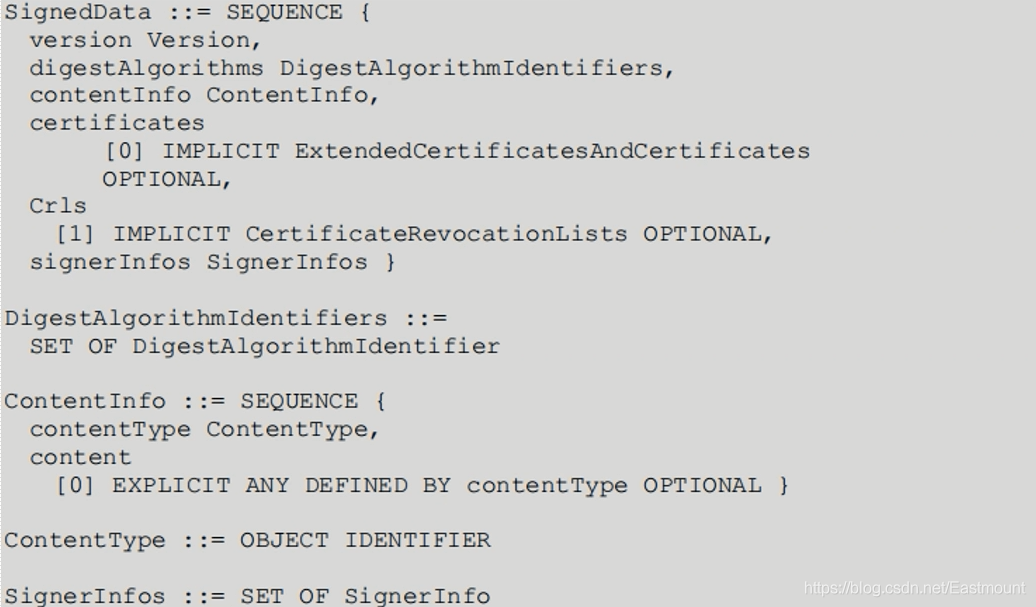

一個 PKCS#7 SignedData結構包括PE檔案的哈希值，一個被軟體出版廠商的私鑰創建的簽名，和將軟體出版廠商的簽名密鑰和法人代表進行系結的（系列）X.509 v3 證書，PKCS#7 1.5 版本規范定義了如下關于 SignedData 的 ASN.1（抽象語法符號）結構：

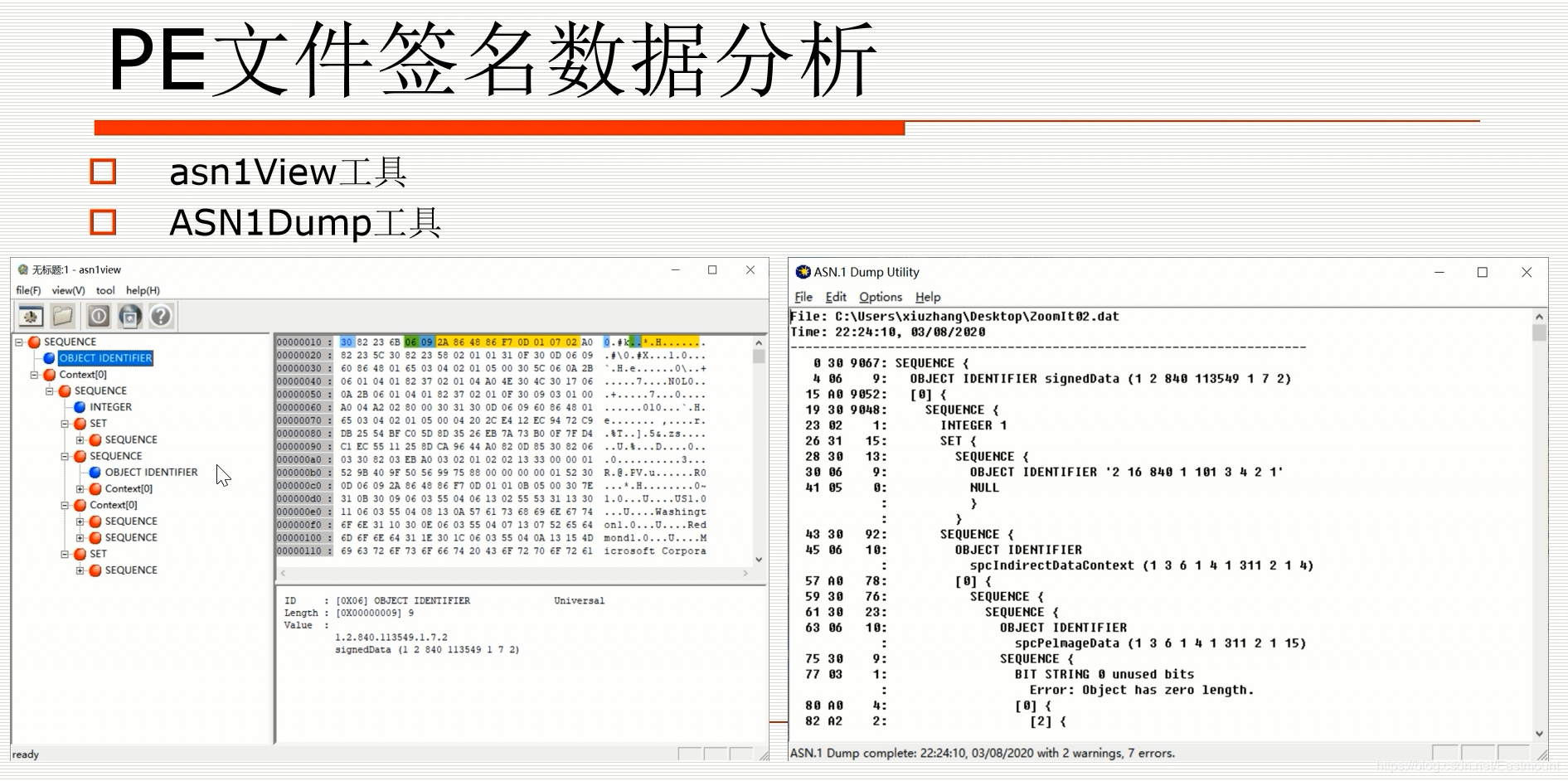

注意，匯出的“test02.dat”簽名資料為 ASN.1抽象結構，需要采用ASN1View或ASN1Dump進行決議，其效果如下圖所示：

1.ASN1Dump分析簽名資料

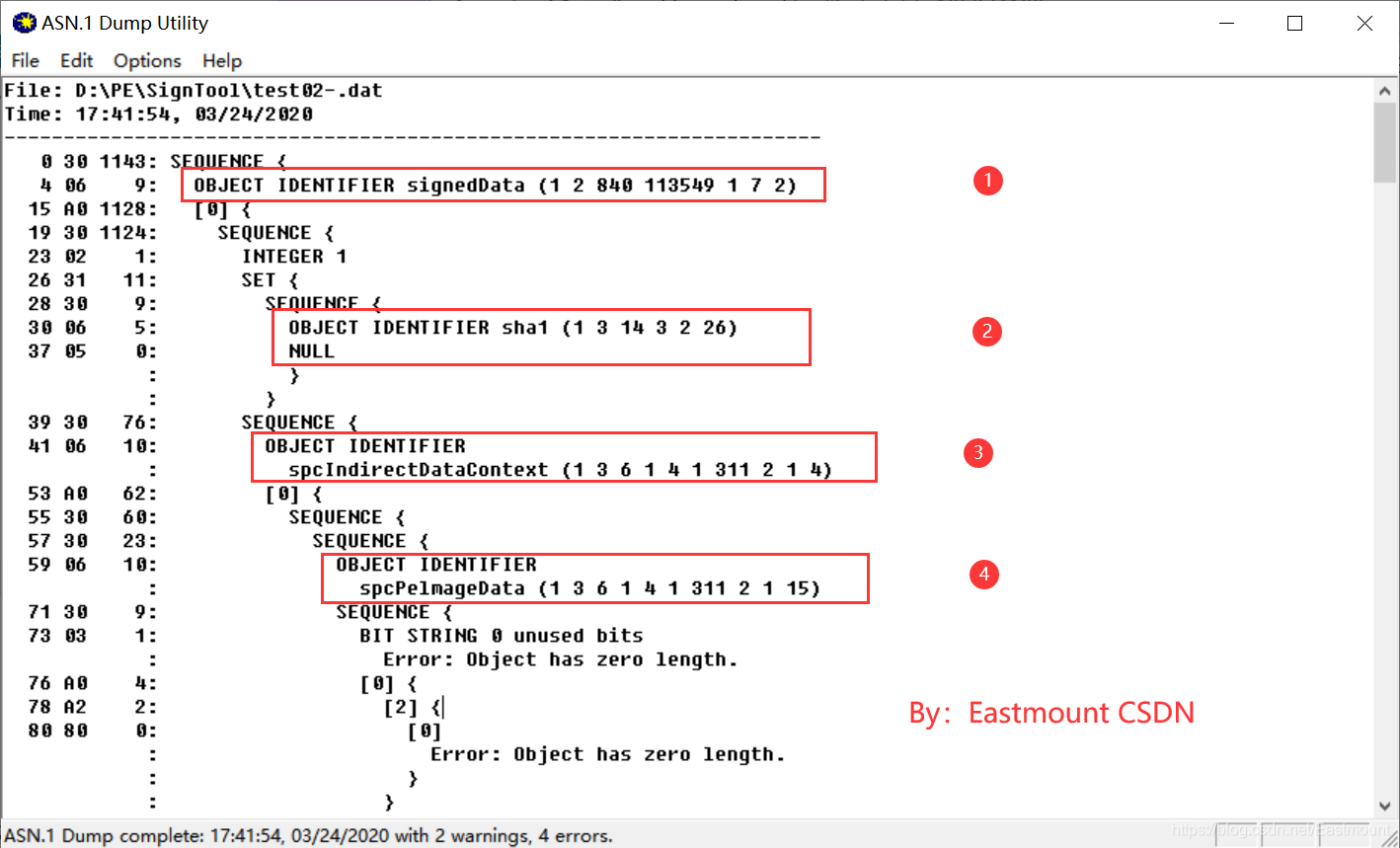

第一步，呼叫ASN1Dump打開“test02.dat”決議基礎資料，

每個欄位有對應的flag，比如：

• 指定SignedData結構
  值為“1.2.840.113549.1.7.2”，表示采用PKCS#7結構
• 生成簽名的哈希演算法
  MD5：1.2.840.113549.2.5
  SHA1：1.3.14.3.2.26
  SHA256 2.16.840.1.101.3.4.2.1
• 簽名屬性
  SPC：1.3.6.1.4.1.311.2.1.4

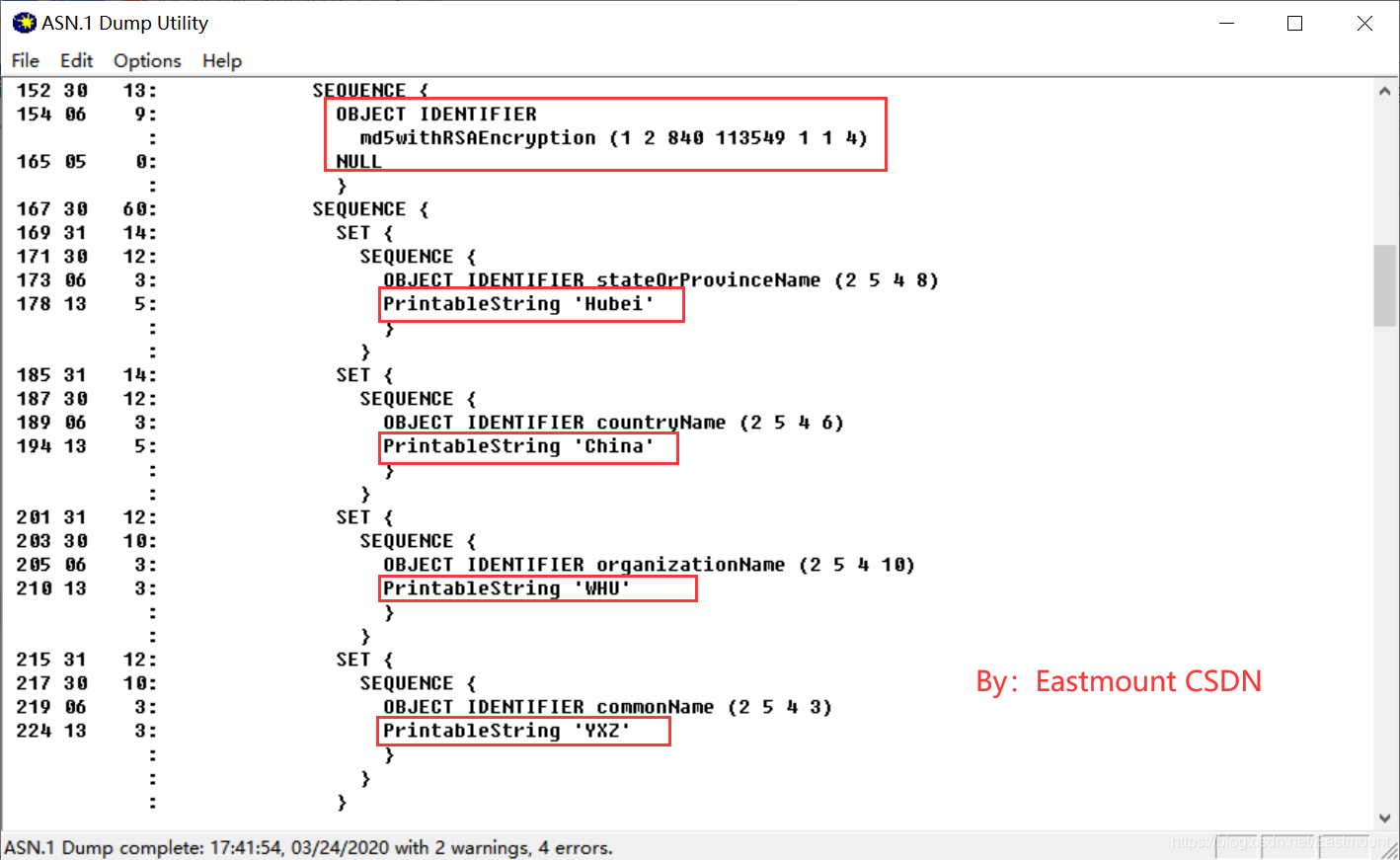

第二步，獲取證書頒發者資訊，包括md5withRSA簽名、證書頒發者YXZ、組織WHU、國家及省份，
每塊資料通常有一個標記變數，標記變數對應有相關值，比如頒發者標記2.5.4.3和頒發者YXZ、散列演算法和散列值等，

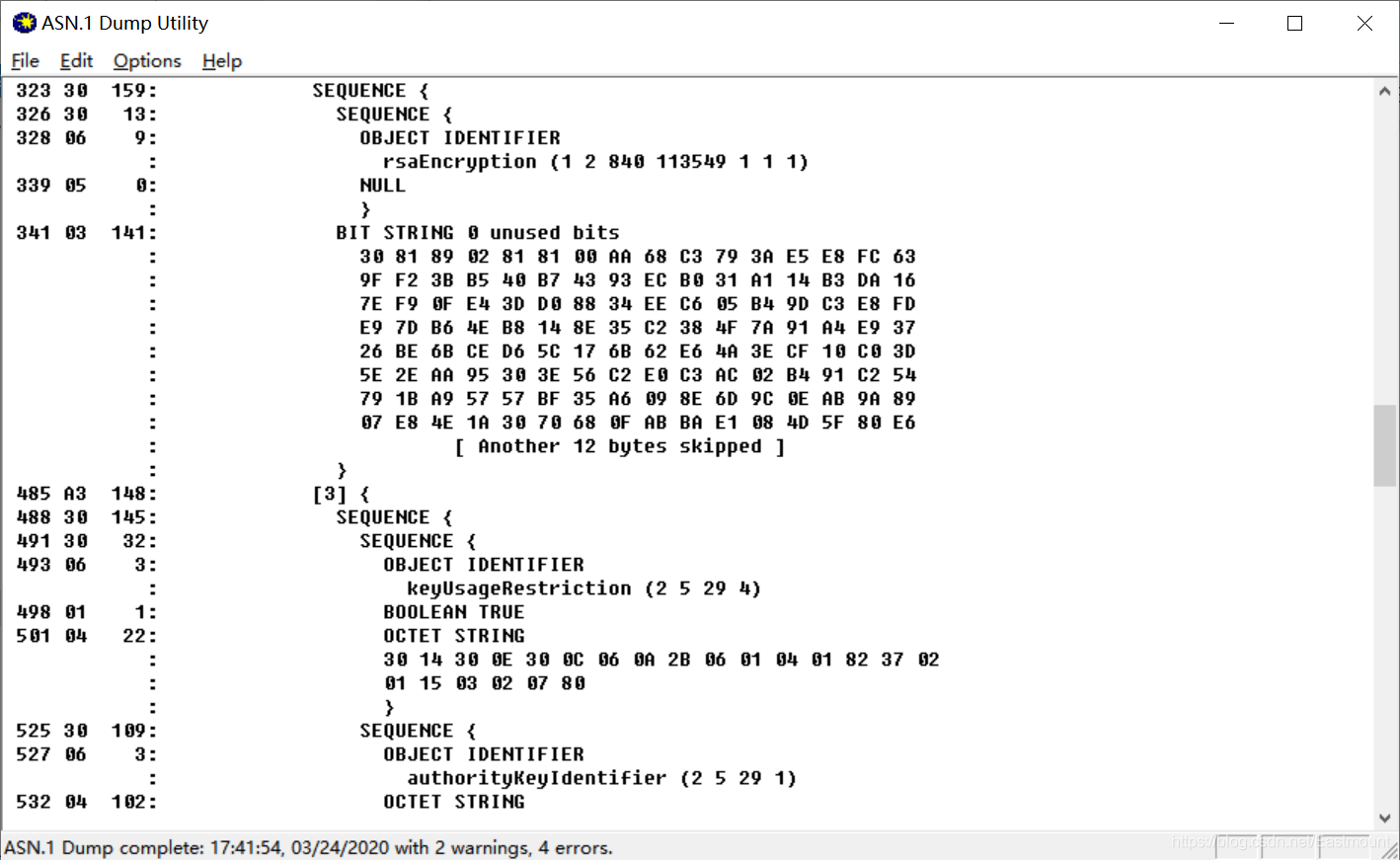

第三步，其他相關資訊，

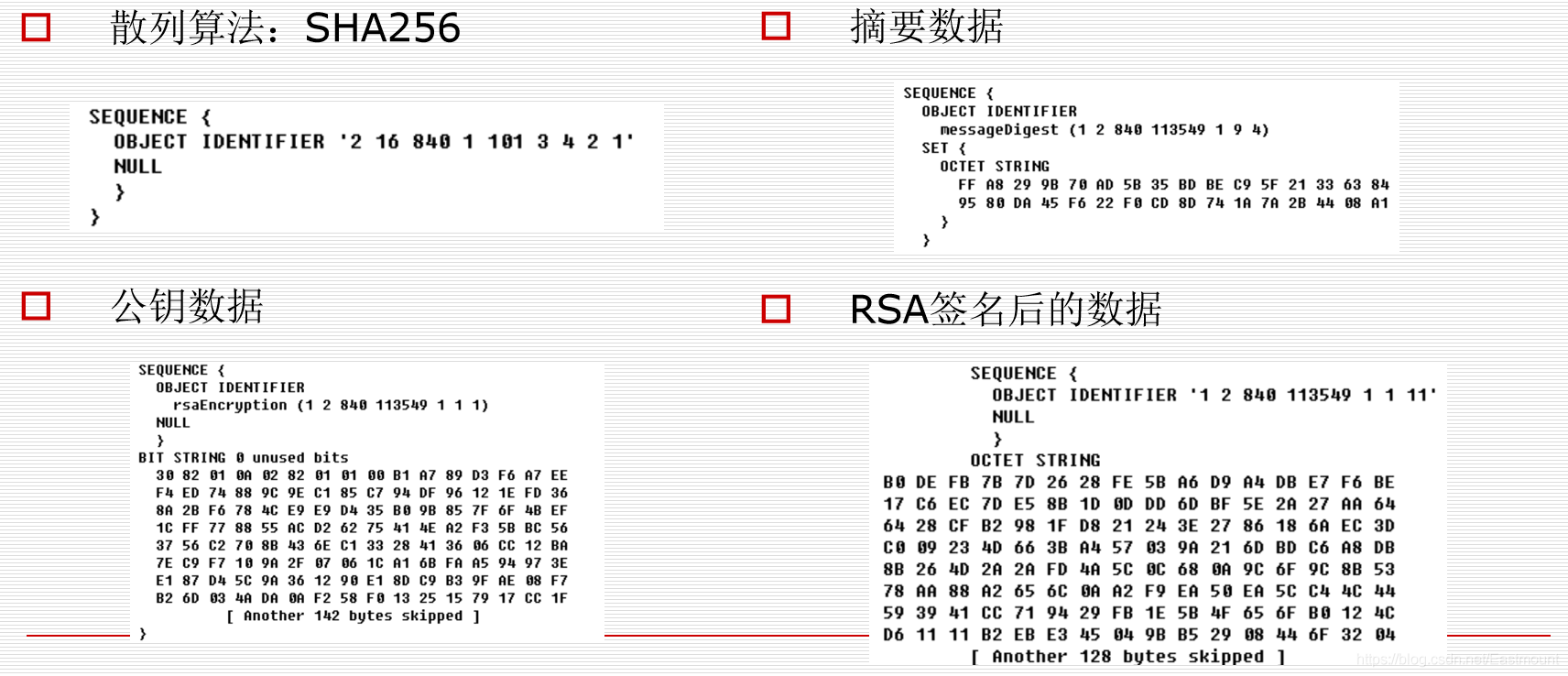

核心資料包括：

• 散列演算法
• 摘要資料
• 公鑰資料
• 簽名后資料

注意，RSA簽名后的資料和公鑰值會還原出來第一個hash值，摘要資料和散列演算法將計算第二個hash值，如果兩個值一致，則表示該PE檔案在傳輸程序中未被篡改或破壞，且受信任；否則已經被破壞，

2.ASN1View提取證書及分析資料

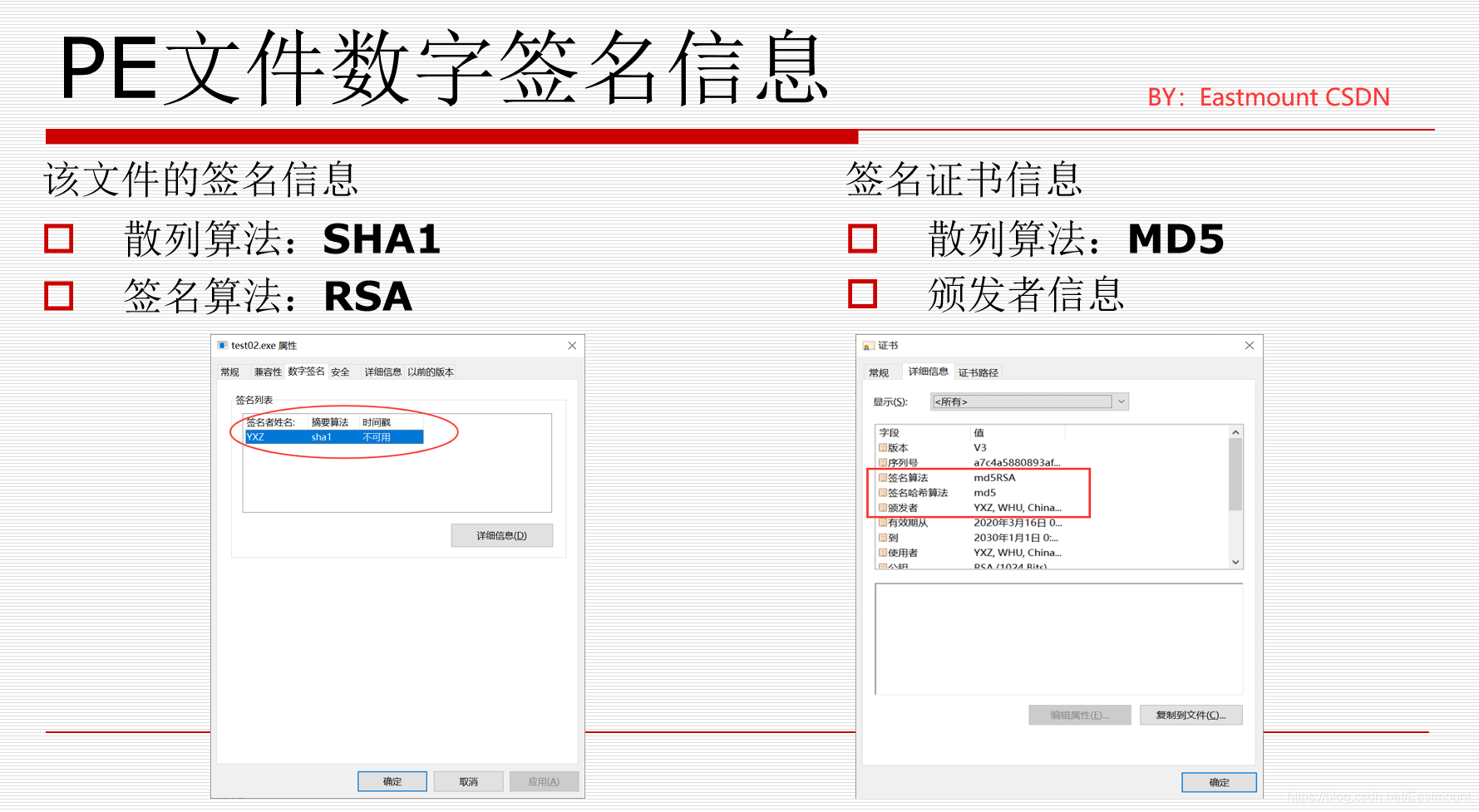

第一步，回顧我們前面的簽名資訊和證書資訊，如下圖所示，PE文章簽名資訊的散列演算法是SHA1、簽名演算法是RSA，簽名證書的散列演算法是MD5，

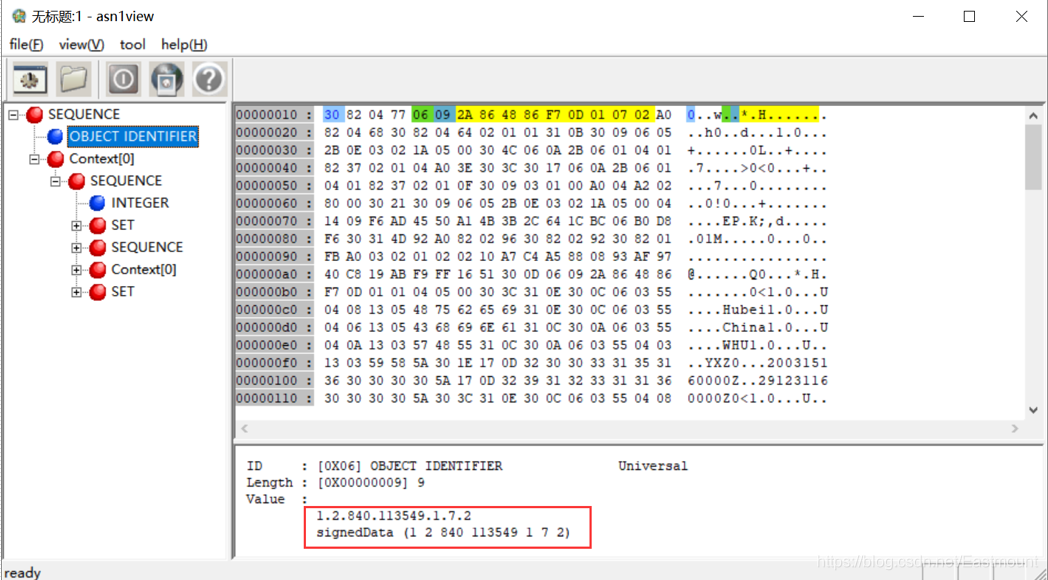

第二步，采用ASN1View打開“test02.dat”，
主要由三部分組成，左邊是樹形ASN1層次結構，右上部分是地址、資料和值，右下部分是對應的決議結構，接著回到最早的簽名結構圖，我們分別對每部分資料進行分析，

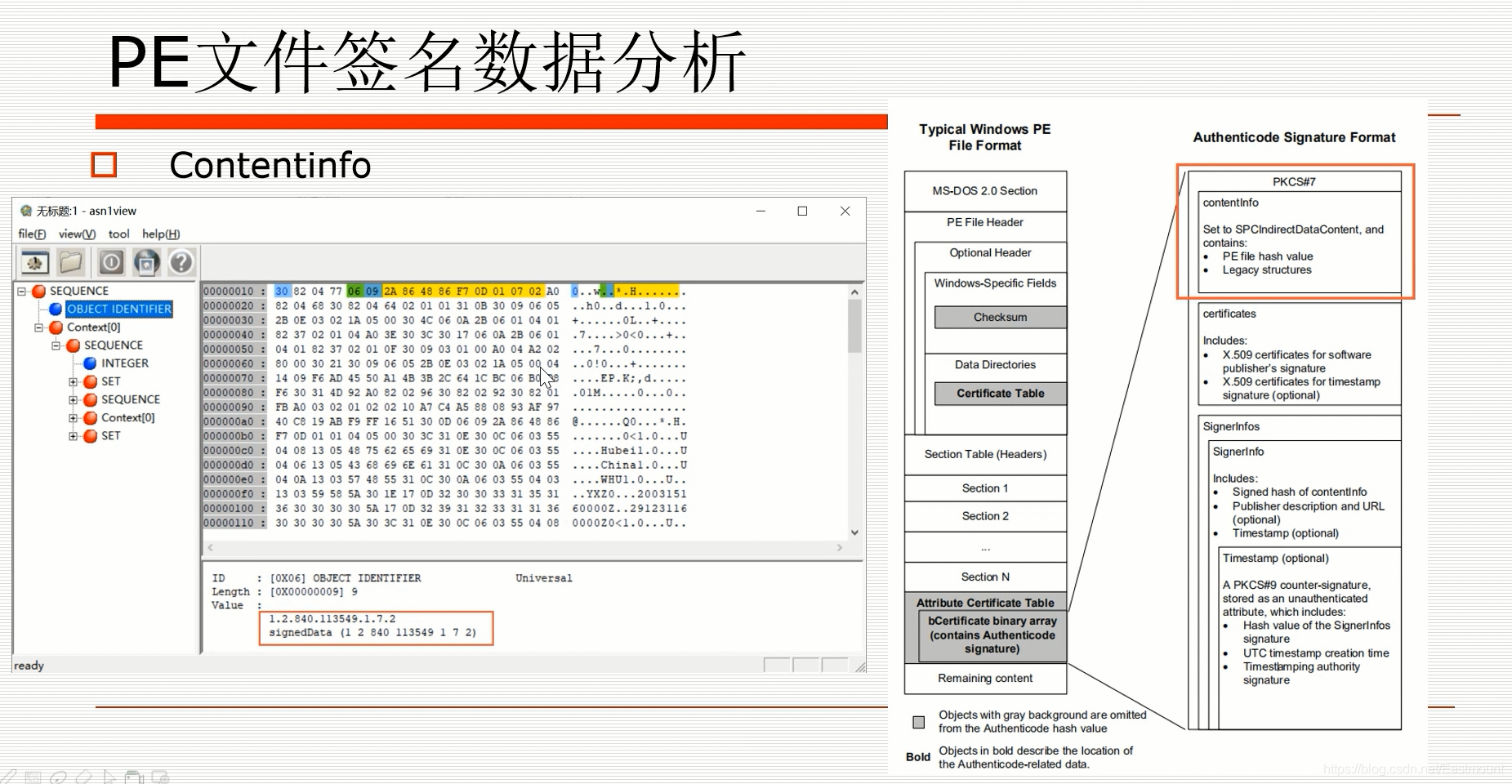

第三步，分析Contentinfo部分資料，
該部分主要存盤PE檔案的hash值、以及標記變數、散列演算法等，

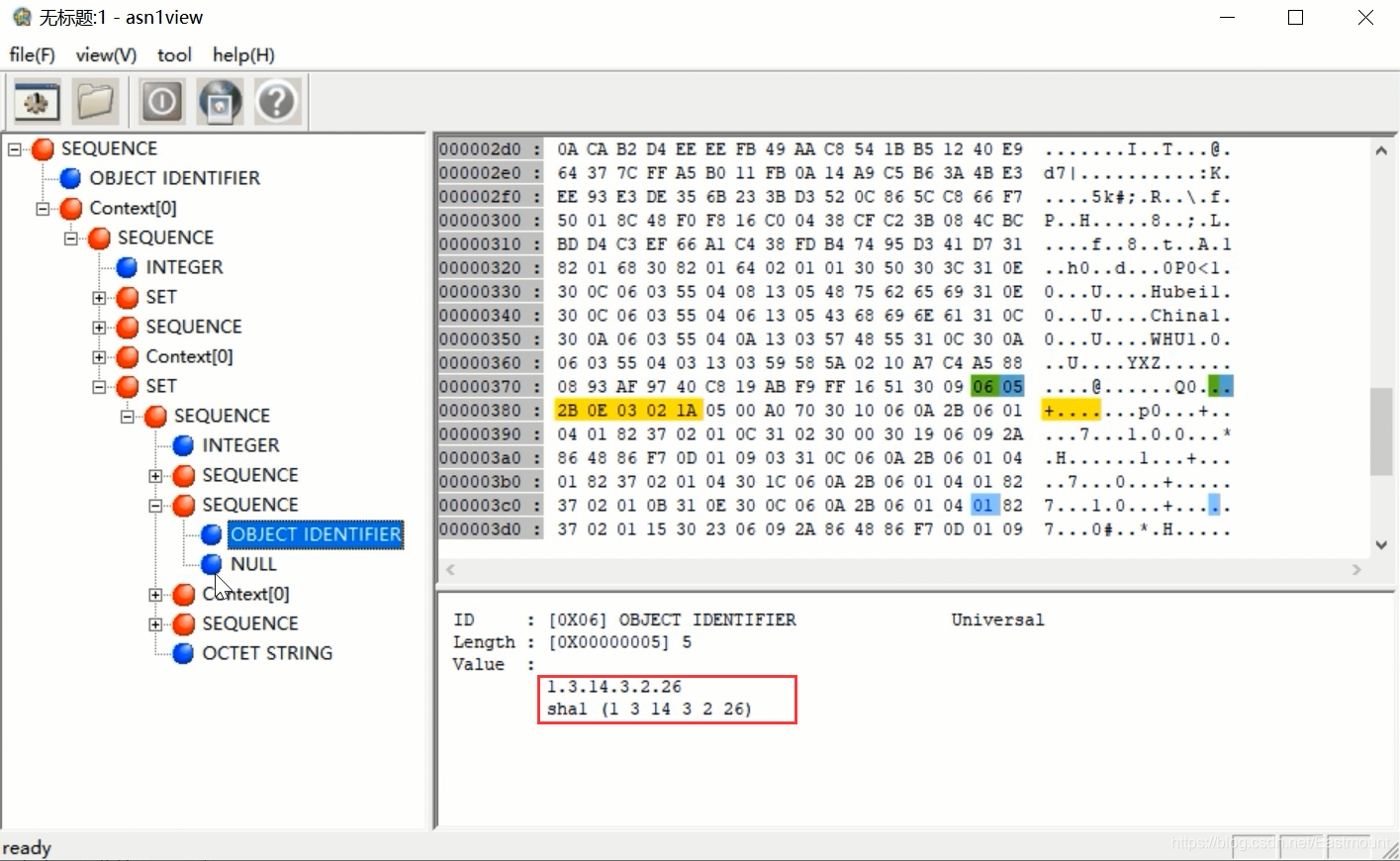

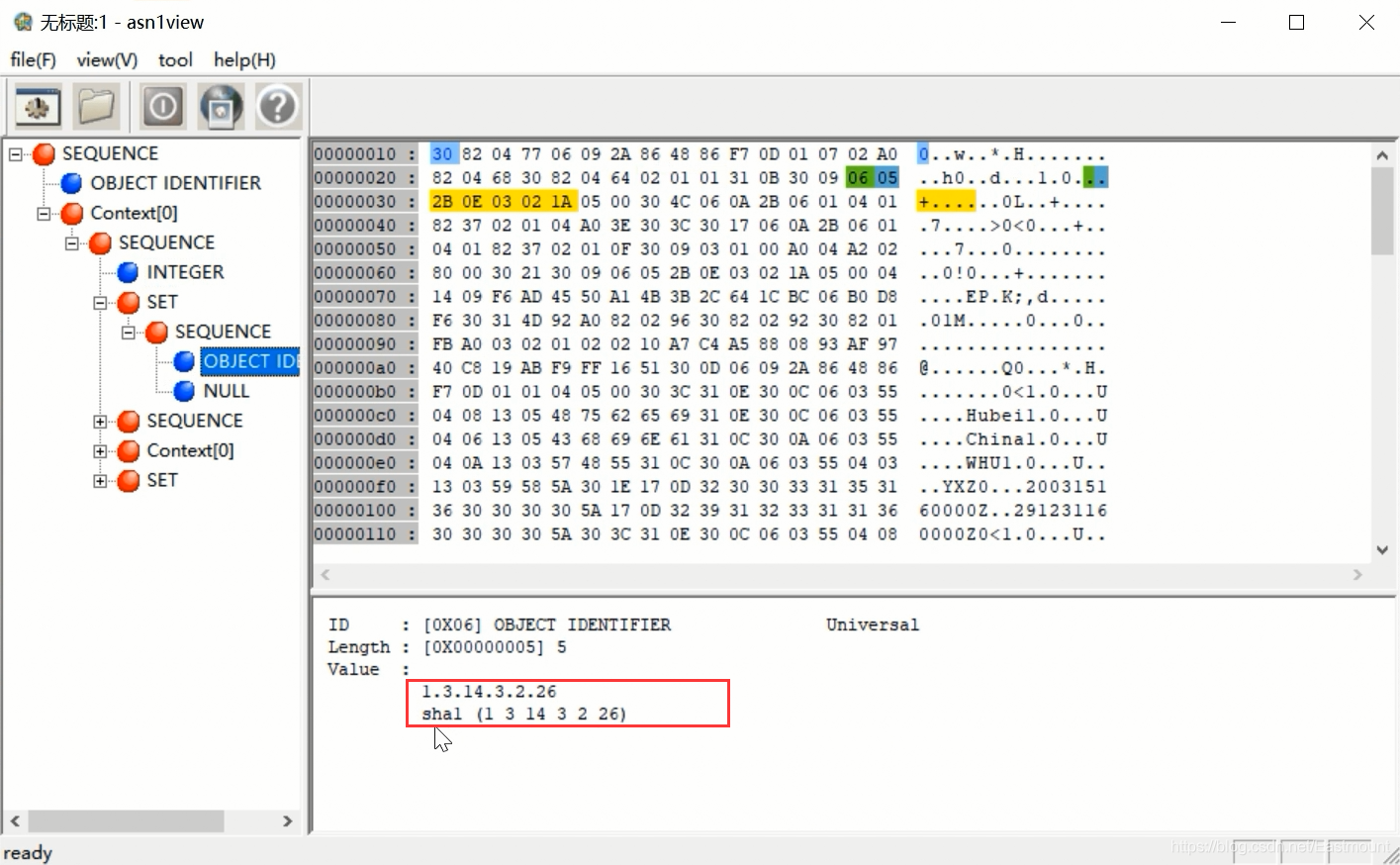

比如sha1散列演算法，

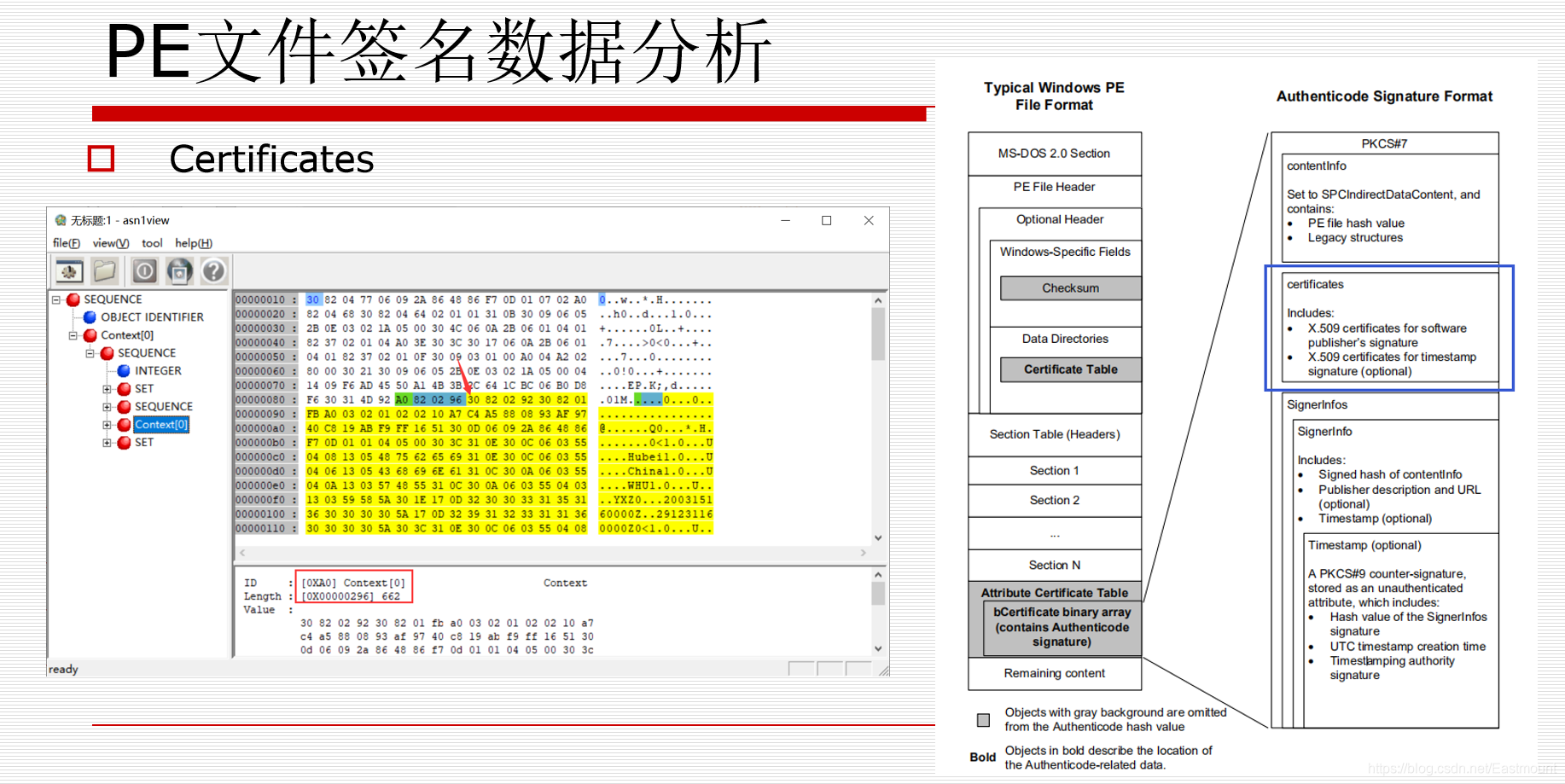

第四步，分析Certificates部分資料，
該部分主要存盤證書相關資訊，包括證書發布者、證書時間戳等資訊，注意，該部分內容可以直接匯出，再和“test02.exe”的數字證書進行對比，

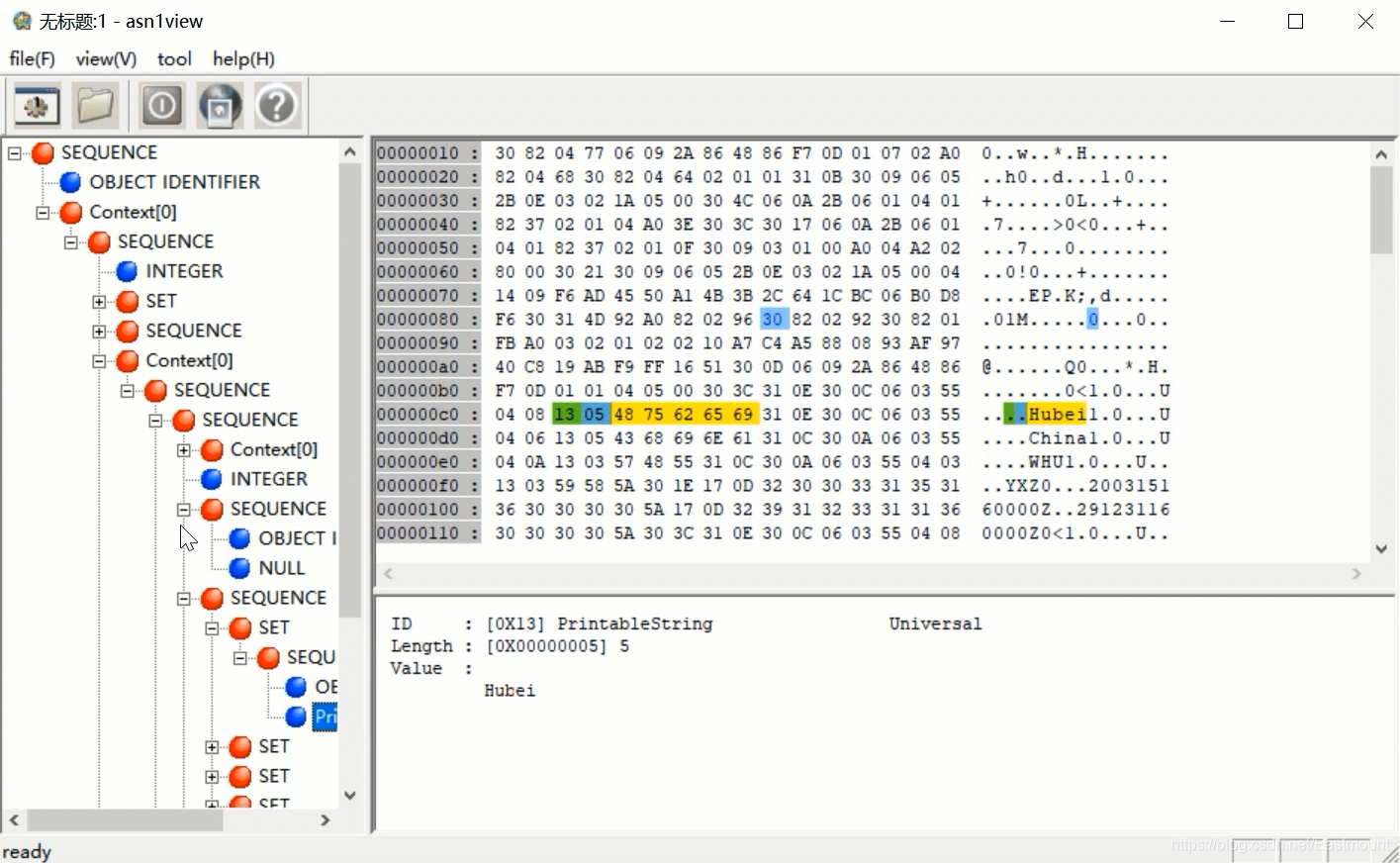

比如省份“Hubei”，

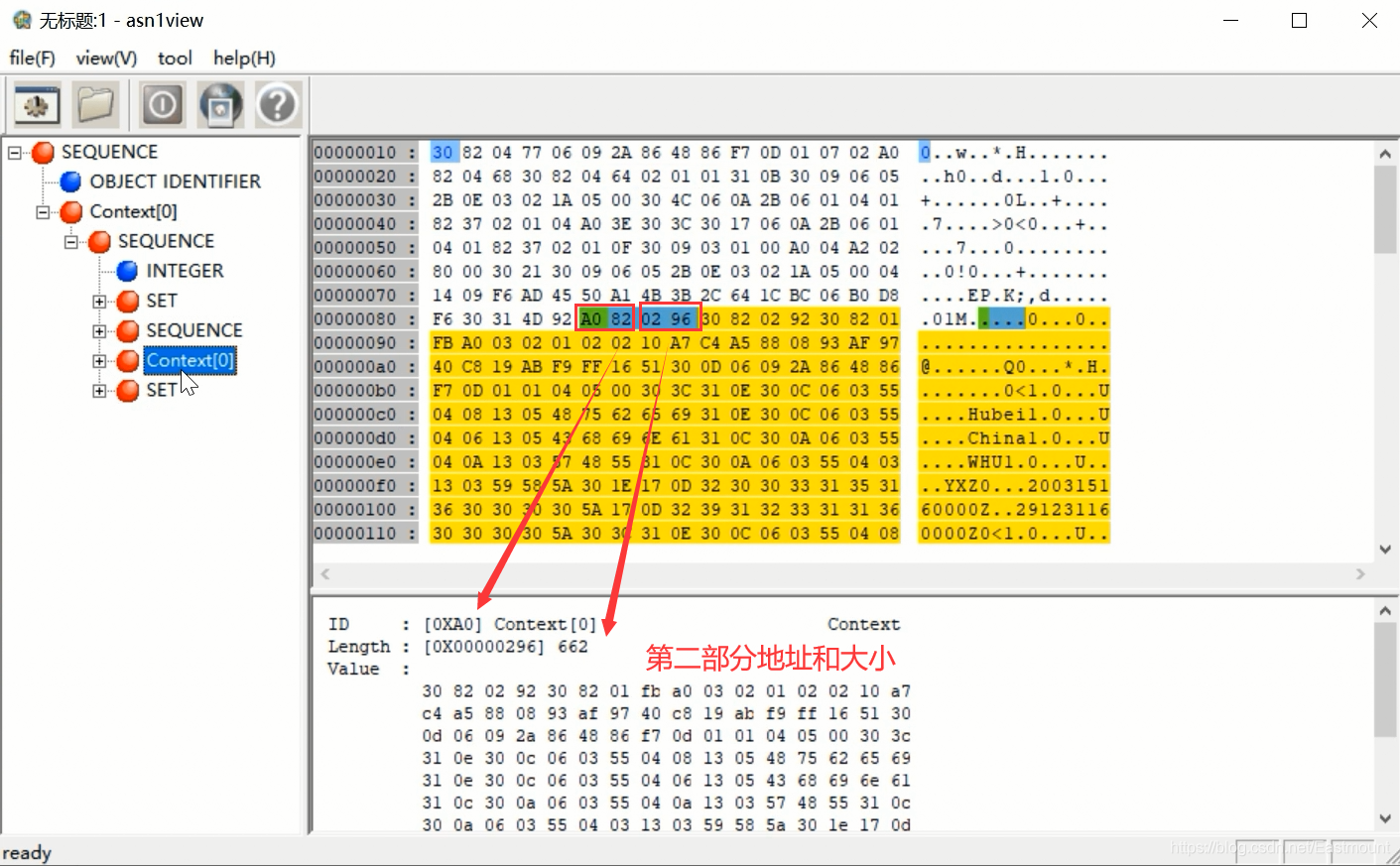

接下來，我們需要匯出該部分的證書資訊，下圖的前4個位元組為地址和大小，我們從“30 82”開始復制，這里采用010Editor工具復制，

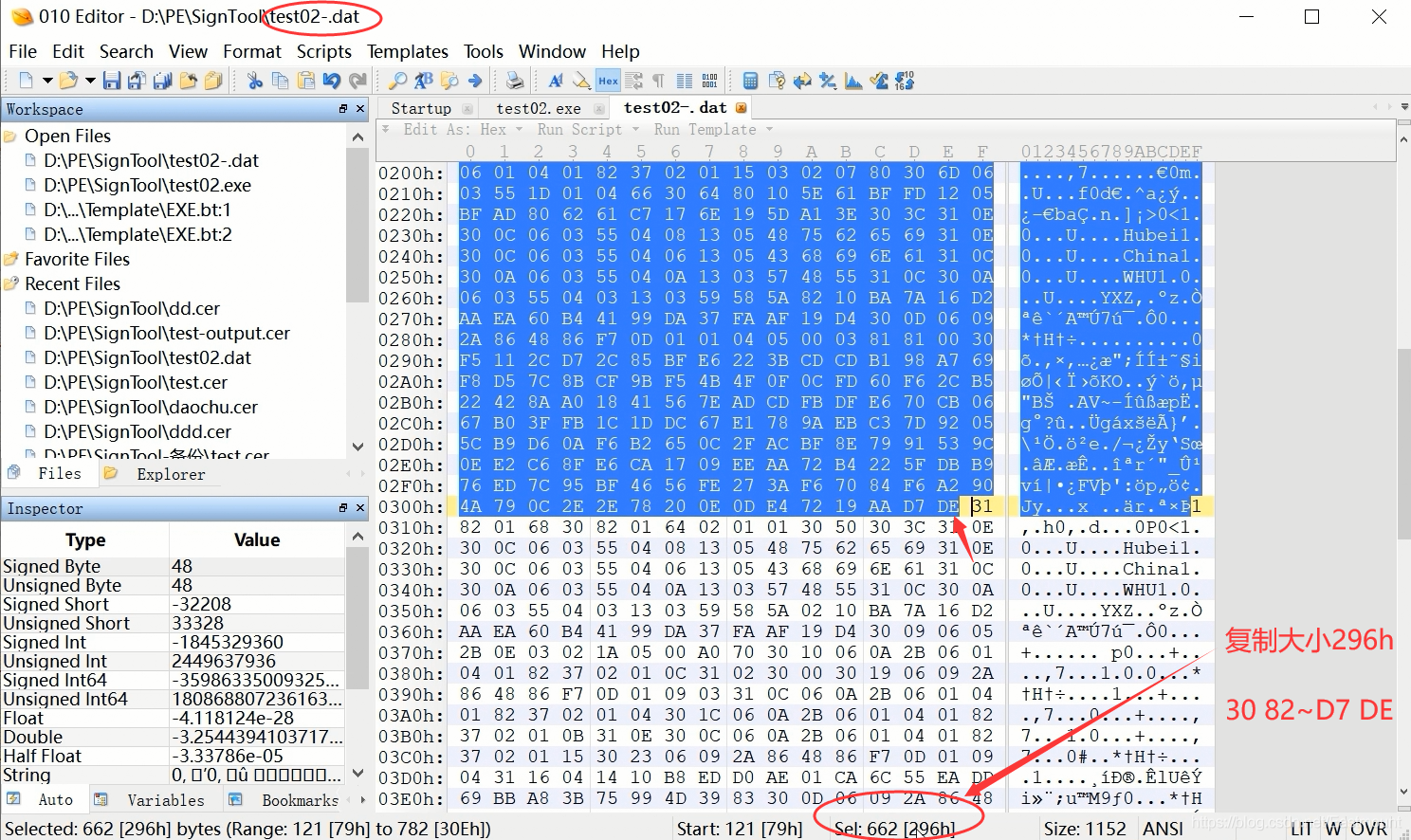

第五步，采用010Editor匯出證書部分資料，并進行對比實驗，

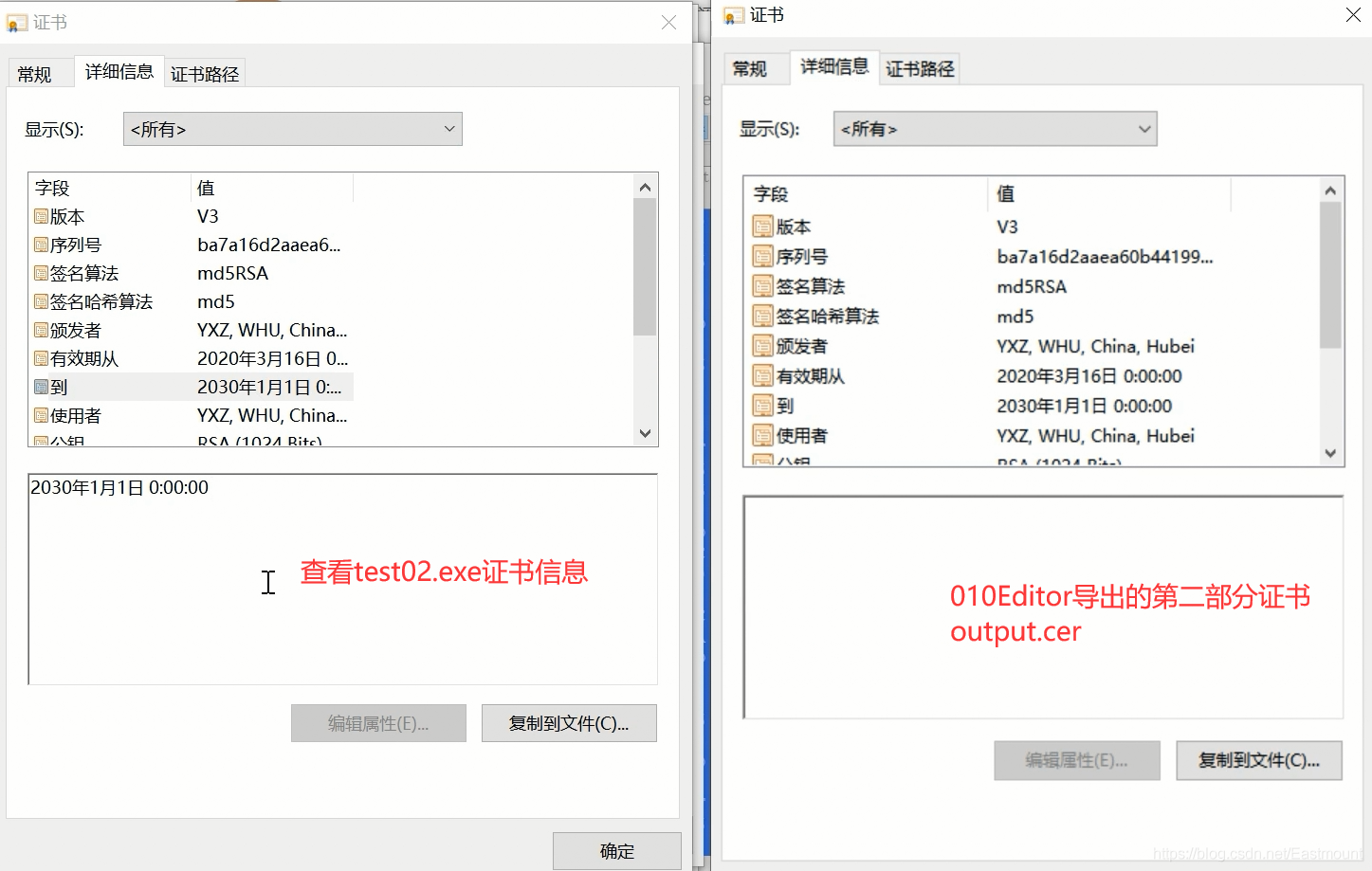

對比從010Editor匯出的“output.cer”證書和“test02.exe”數字簽名資訊，發現是一致的（包括公鑰），該實驗也證明了簽名資料的第二部分為證書資訊，

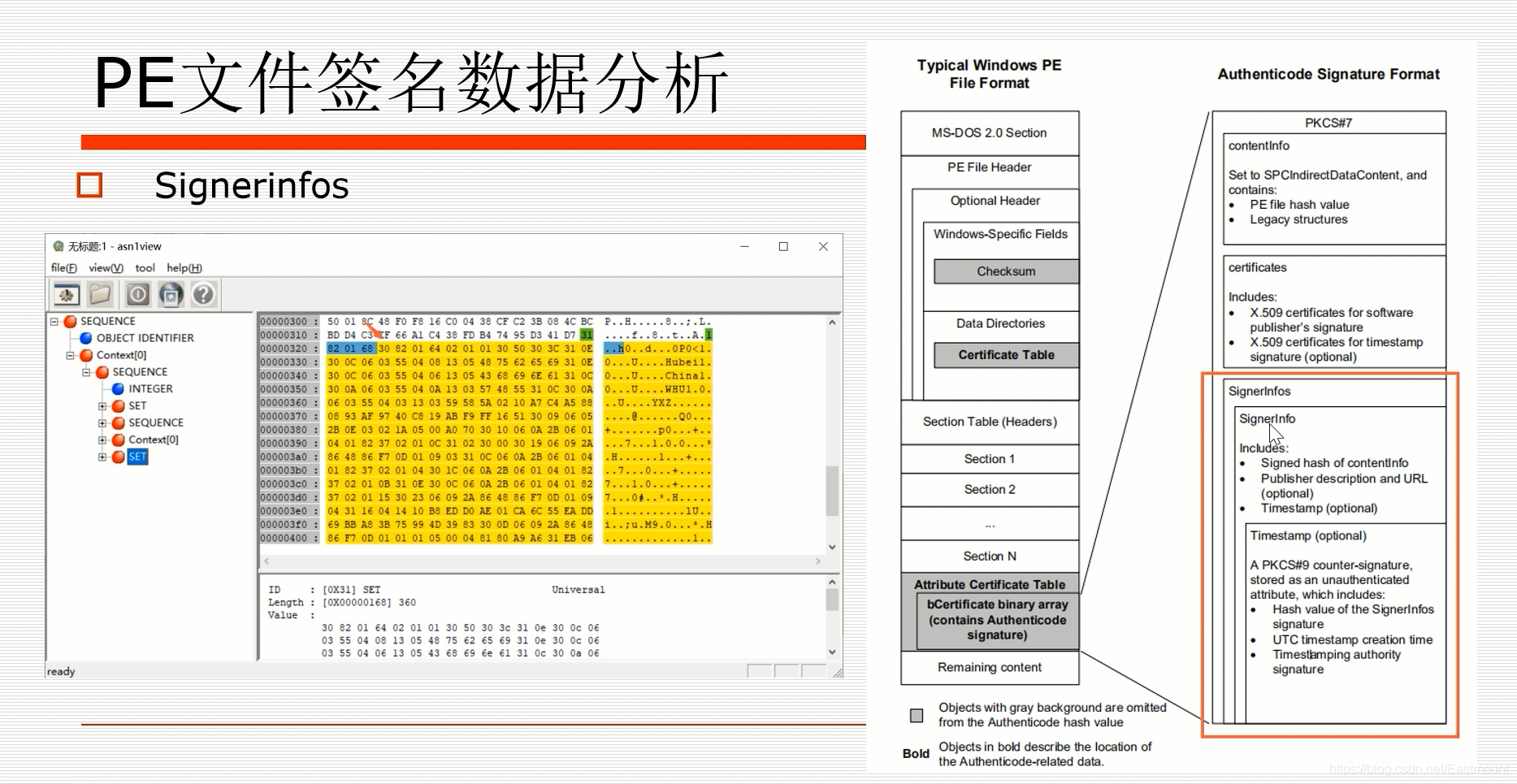

第六部分，分析Signerinfos部分資料，
該部分主要存盤簽名使用者的資訊、簽名的hash、時間戳、UTC時間、摘要資訊、簽名演算法等，

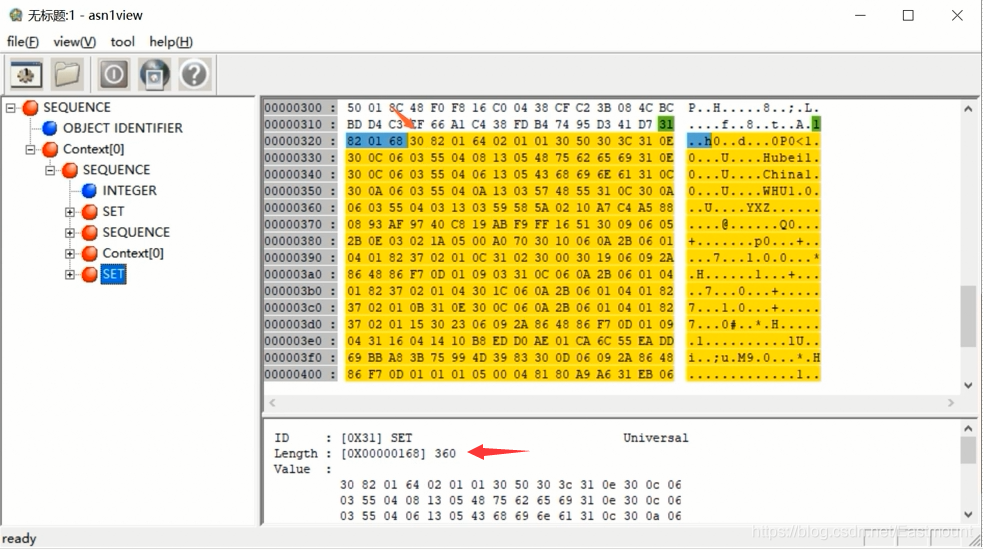

如下圖所示，第三部分的長度為360，從“30 82”開始為第三部分的具體值，

重要的值包括：

• 散列演算法sha1

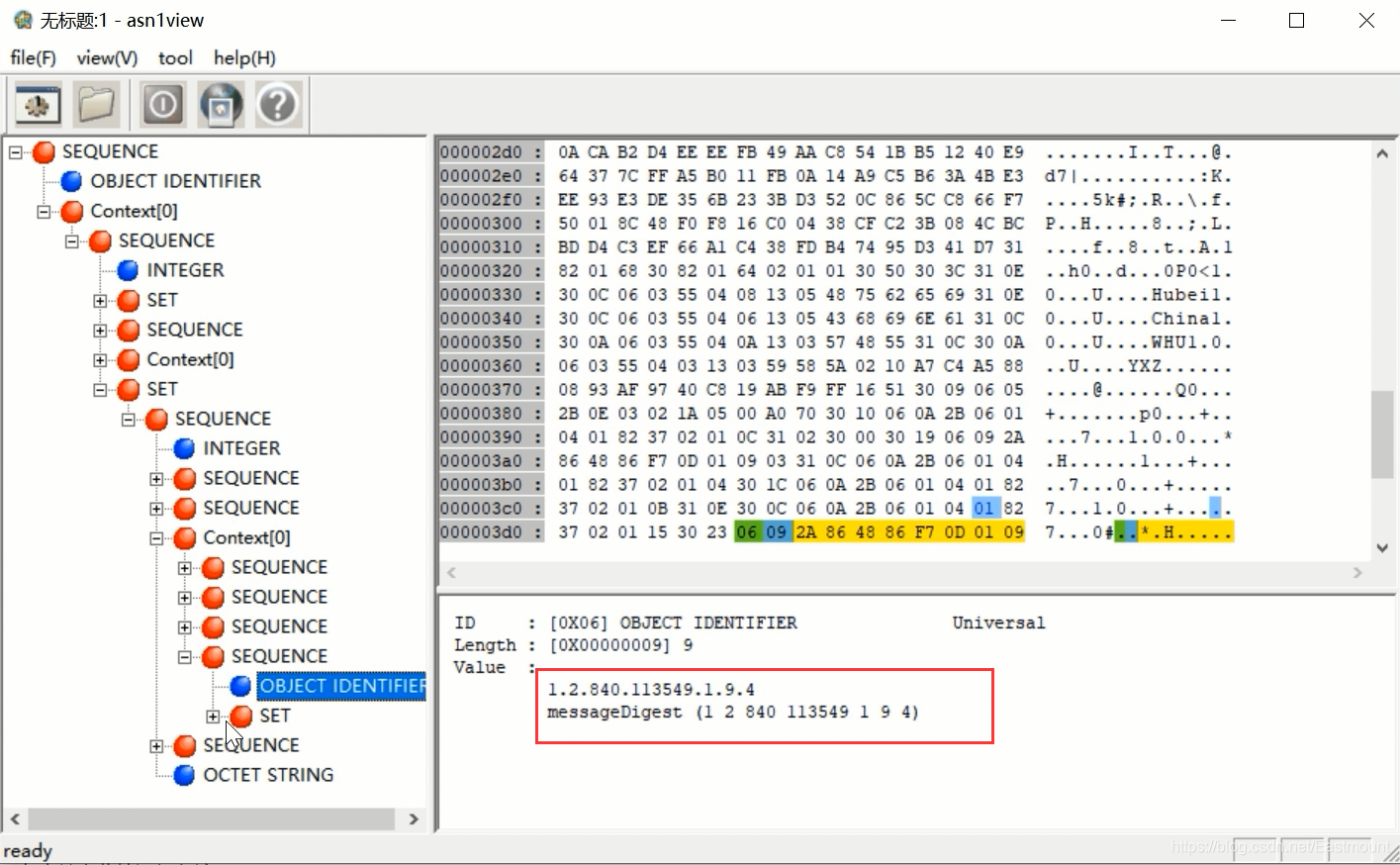

• 摘要資料：標記為messageDigest，對應的值存盤在該節點的SET部分

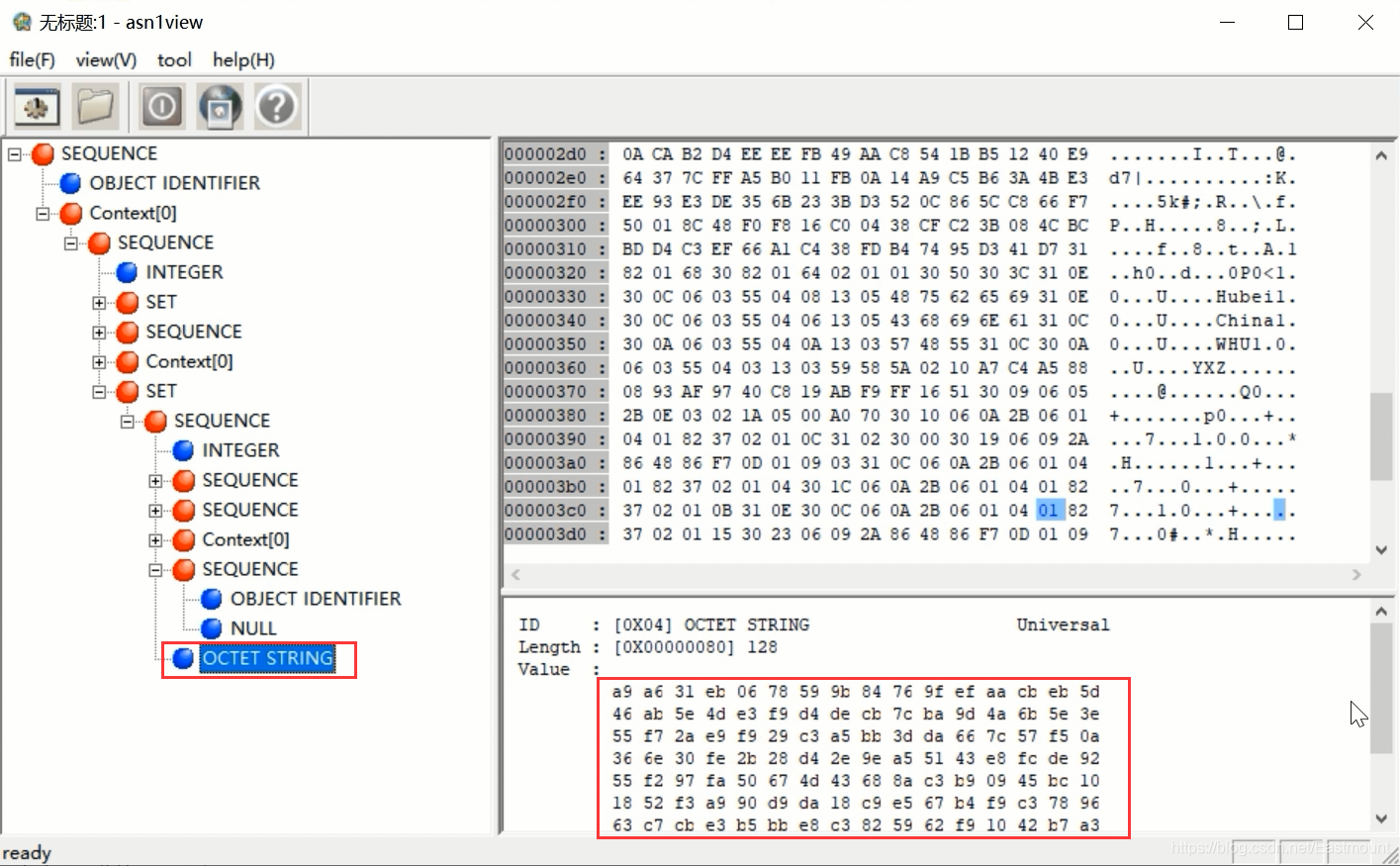

• RSA簽名后的資料

四.PE簽名檔案新增資料

這里我提出一個問題：惡意軟體是否能隱藏合法證書并進行簽名呢？PE簽名檔案是否能新增資料而不影響簽名的效果呢？

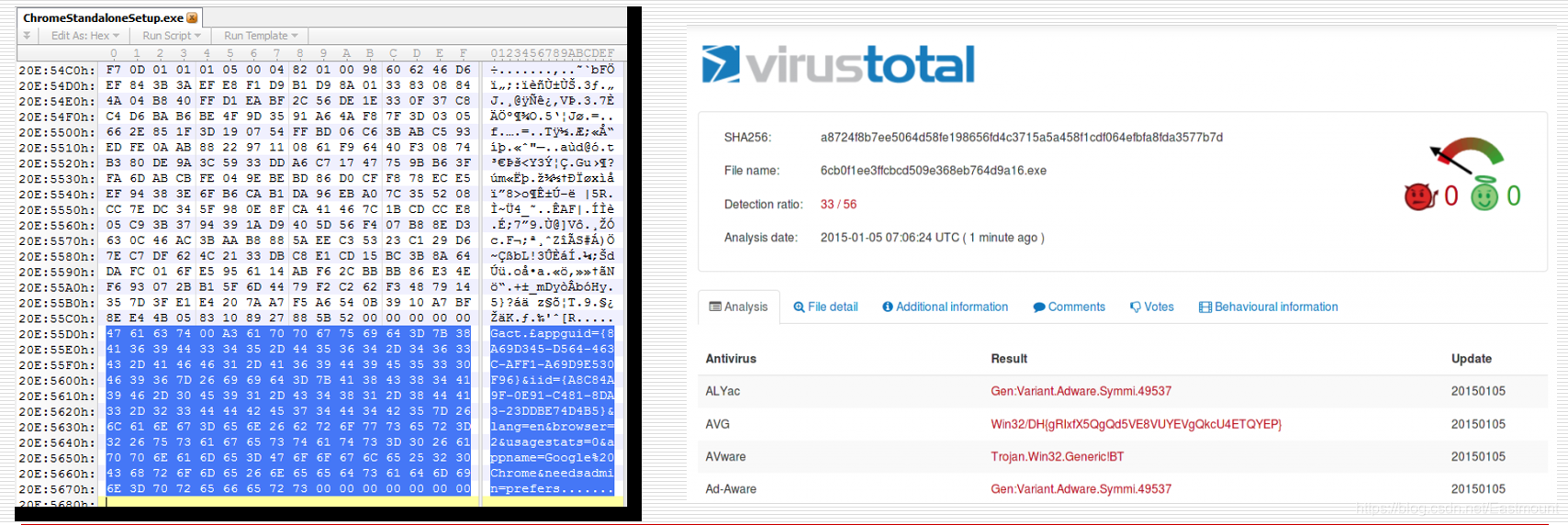

Chrome瀏覽器中簽名目錄曾附加資料（配置資料或許可證資訊），如GotoMyPc、PowerGrep、RegexBuddy等，那么我們是否也能完成相關的實驗呢？
參考文獻：https://blog.didierstevens.com/2013/08/13/a-bit-more-than-a-signature/

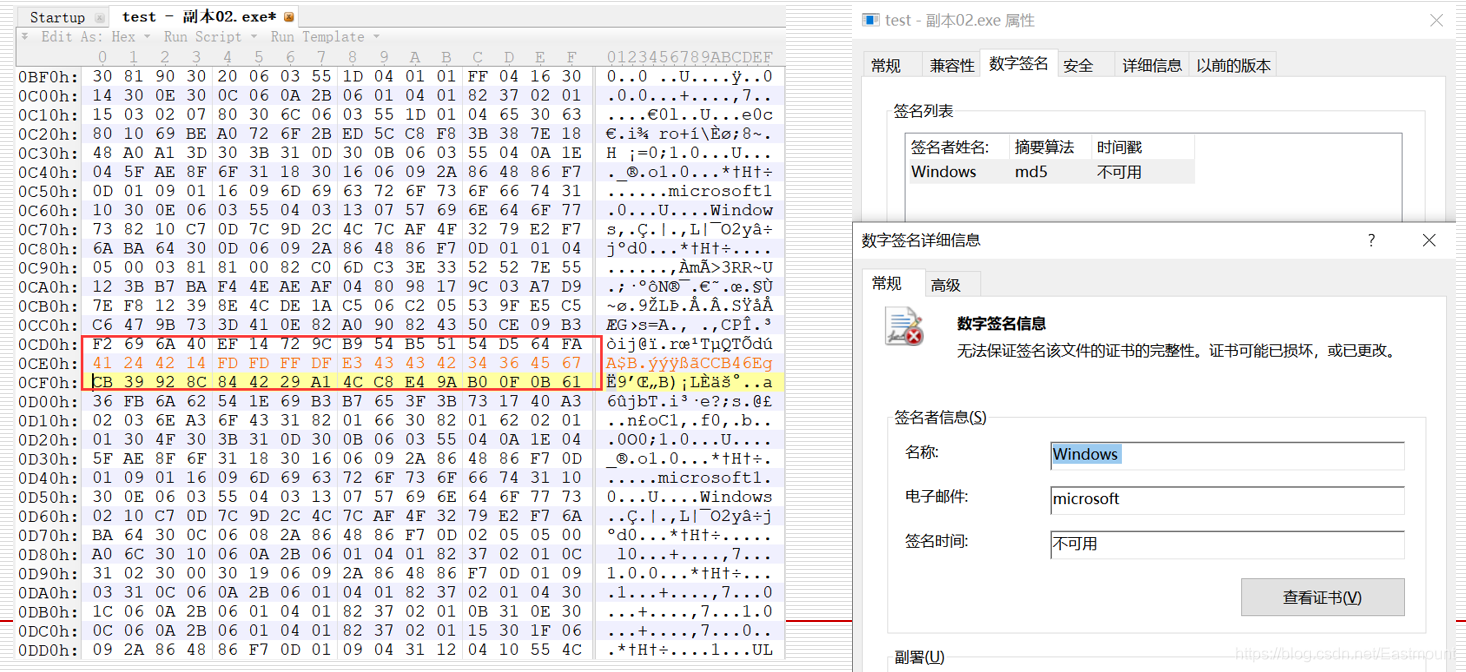

當我們修改PE檔案的簽名資料或新增錯誤資料時，該PE檔案的簽名資訊會顯示被破壞，如何有效的新增資料呢？下面開始我們的實驗，

第一步，用010Editor打開已簽名的“test02.exe”檔案，并匯入PE模板，

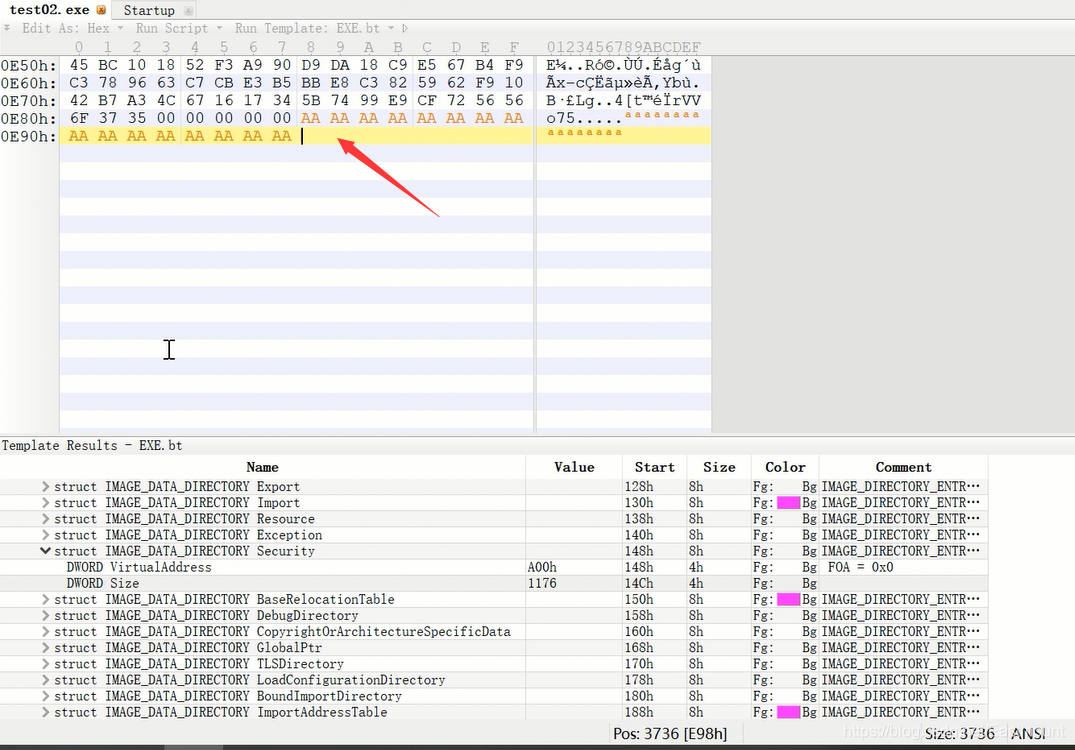

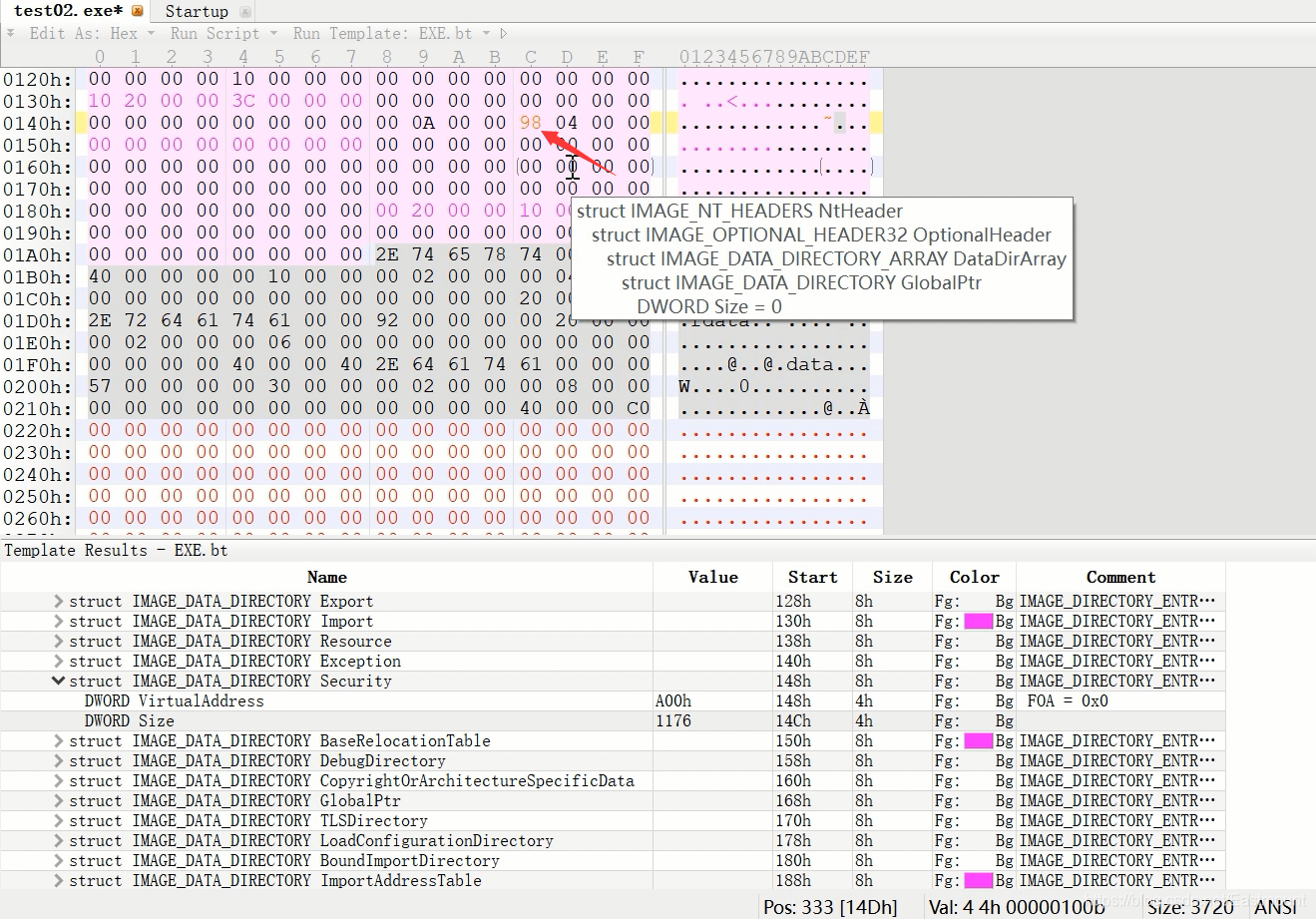

第二步，修改PE檔案數字簽名的Certificate Table大小，我們將488h修改為498h，相當于增加16h，

第三步，并且在數字簽名的末尾增加16h內容
需要注意，增加的位元組為8的倍數，

第四步，查看“test02.exe”屬性，發現數字簽名仍然存在且正常，

最終我們成功的在數字簽名后增加資訊，并且沒有破壞數字簽名，如果我們將惡意代碼隱藏在該數字簽名中，是不是其危害更大，如果能繞過殺毒軟體并進行相關的hook或植入，是不是非常可怕呢？

五.總結

文章寫到這里，就介紹完畢，本文主要講解PE檔案數字簽名，并對其進行詳細決議，屬于系統安全和PE逆向相關知識，希望對您有所幫助，內容包括：

• PE檔案數字簽名程序
• PE檔案簽名資料提取
• PE檔案簽名資料分析
• PE簽名檔案新增資料

文章同時也加深了讀者對相關PE決議工具的使用理解，包括：

• PEView
• 010Editor及模板
• makecert
• signcode
• ASN1Dump
• ASN1View

后續將學習PE檔案結構知識、圖示修改、對話框分析、EXE決議、加殼解密等，希望這系列文章對您有所幫助，同時真的感覺自己技術好菜，要學的知識好多，從網路安全到系統安全，從木馬病毒到后門劫持，從惡意代碼到溯源分析，從滲透工具到二進制工具，還有Python安全、安全論文、黑客比賽和漏洞分享，未知攻焉知防，人生漫漫其路遠兮，作為初學者，自己真是爬著前行，感謝很多人的幫助，繼續爬著，繼續加油！
