第1章簡介

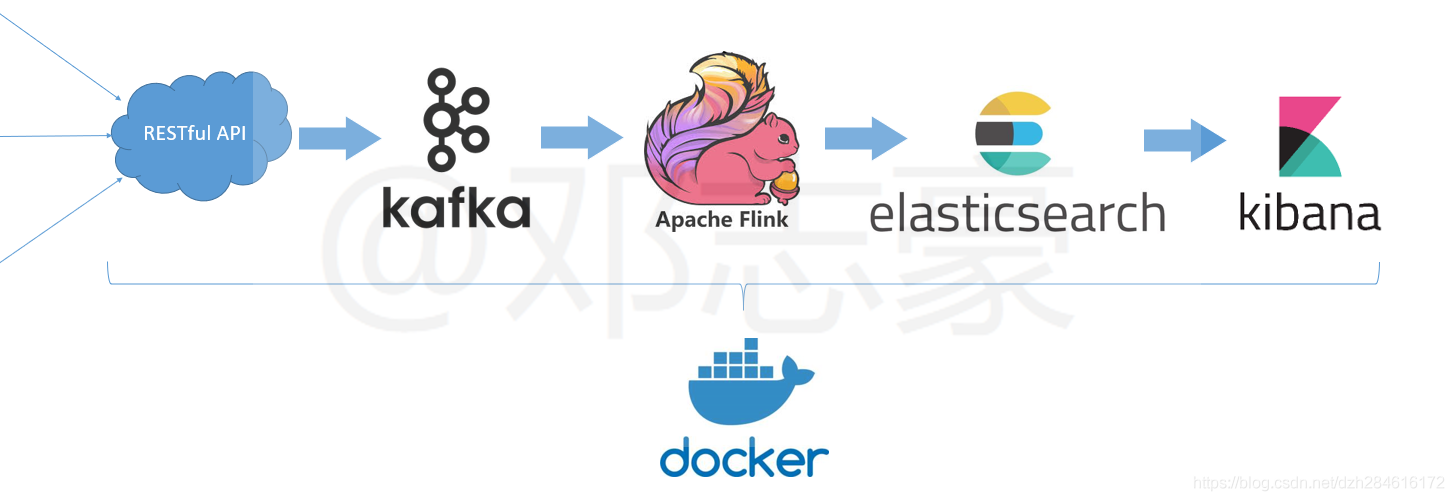

本篇文章采用Flink DataStream API完成一次端到端的完成流計算案例，將資料從Kafka抽取，寫入Elasticsearch中，并且用kibana動態的展示出來，（客戶端=>Web API服務=>Kafka=>Flink=>Elasticsearch=>Kibana），
在這里插入圖片描述

第2章案例設計

先定一個簡單的需求（就根據當下的疫情情況來做吧）：統計各地區新冠疫情風險等級，

我們假定每個地區確診病例(0-10]例為低風險地區，(10-50]例為中風險地區，大于50例為高風險地區，

概要設計：

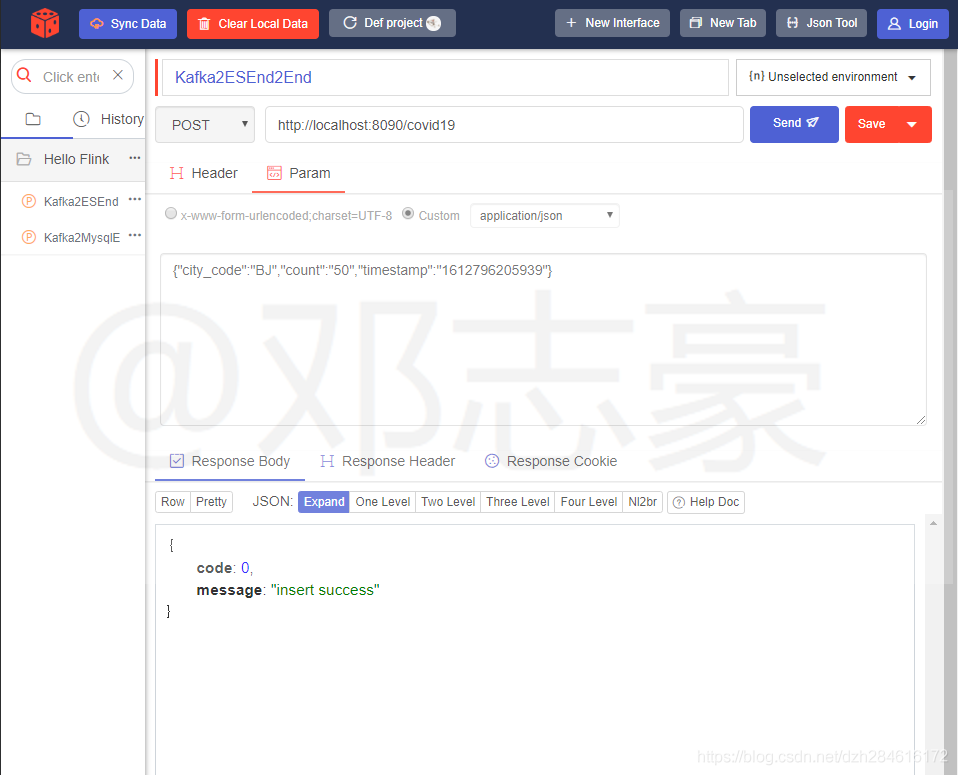

模擬一個資料源，發送各地區疫情確診病例；
通過Flink進行視窗計算，每10秒鐘一個視窗，滑動視窗5秒，統計出視窗內出現的確診病例；

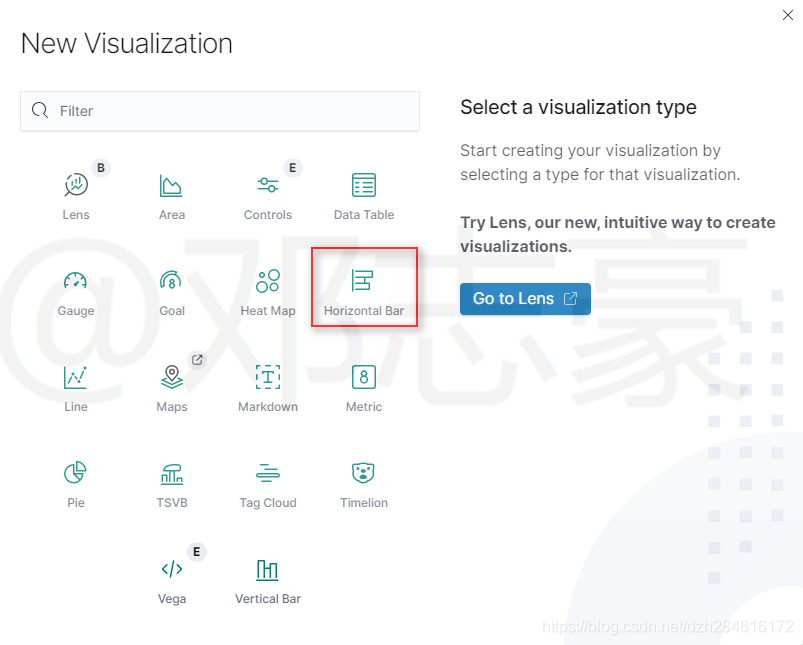

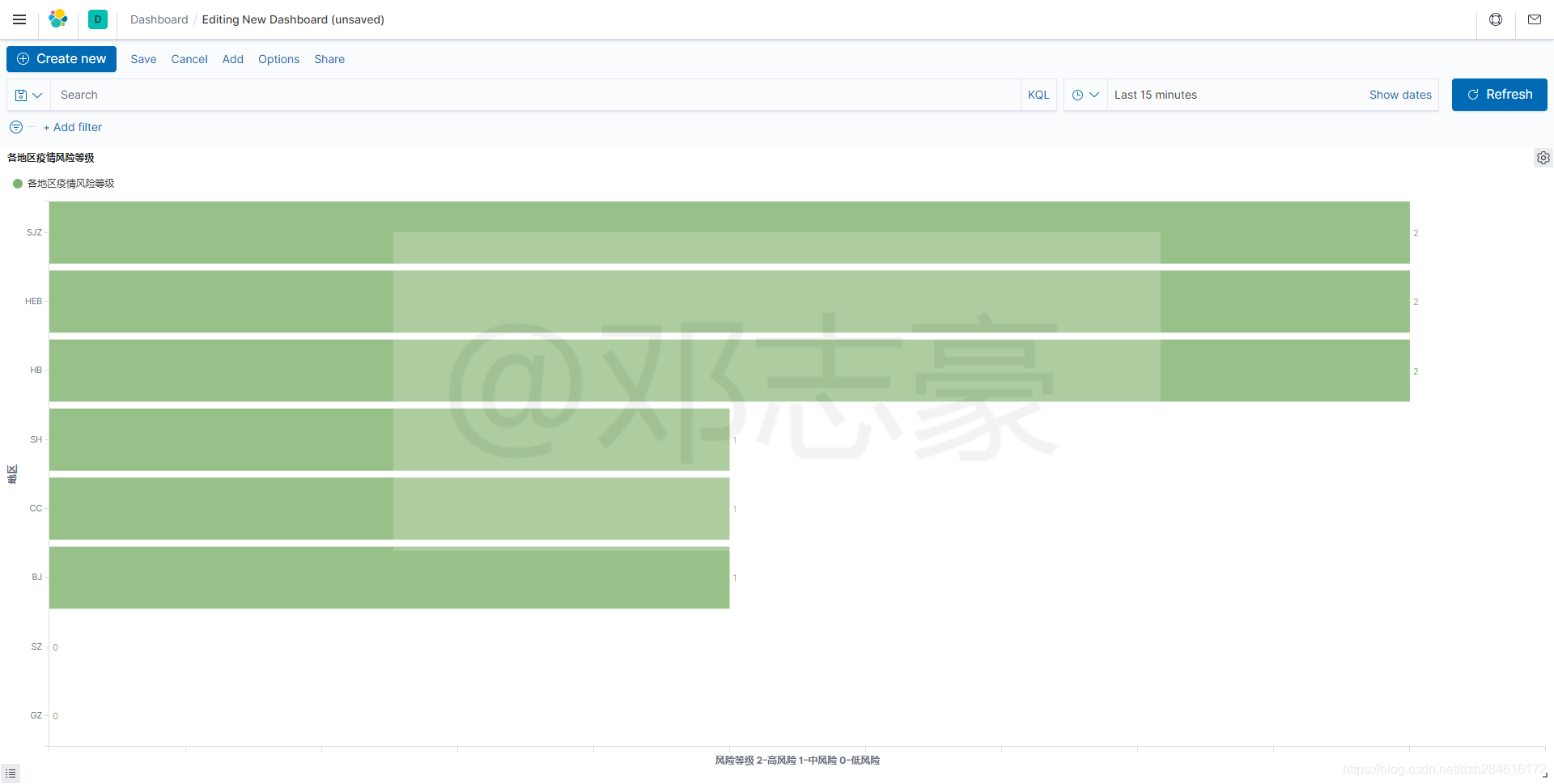

將統計出的實時結果寫入Elasticsearch中，并通過Kibana可視化的展示出一個排行榜，

第3章 docker-compose構建環境

3.1 創建docker-compose.yml檔案

這里不詳細展示了，詳見后續上傳的github，

3.2 啟動容器

docker-compose啟動容器，包含（zookeeper，flink，kafka，elasticsearch，kibana）

docker-compose up -d

停止

docker-compose down

第4章創建Restful API介面專案

4.1建立API介面專案

這里不詳細展示了，詳見后續上傳的github，

4.2打包專案

mvn clean package -DskipTests

4.3創建docker鏡像

api專案我們單獨創建一個容器

docker build -t lotemall-webapi-es .

4.4 運行容器

docker run --link kafka:kafka --net flink-kafka2es_default -e TZ=Asia/Shanghai -d -p 8090:8080 lotemall-webapi-es

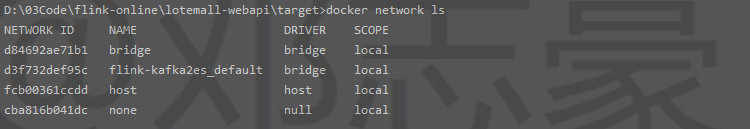

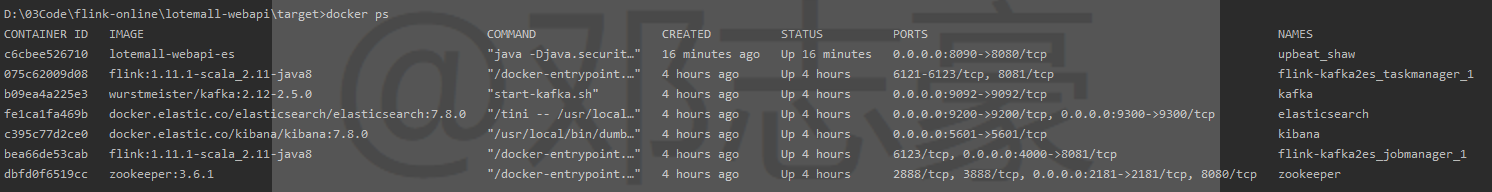

flink-kafka2es_default 通過docker network ls查詢，如下圖：
在這里插入圖片描述

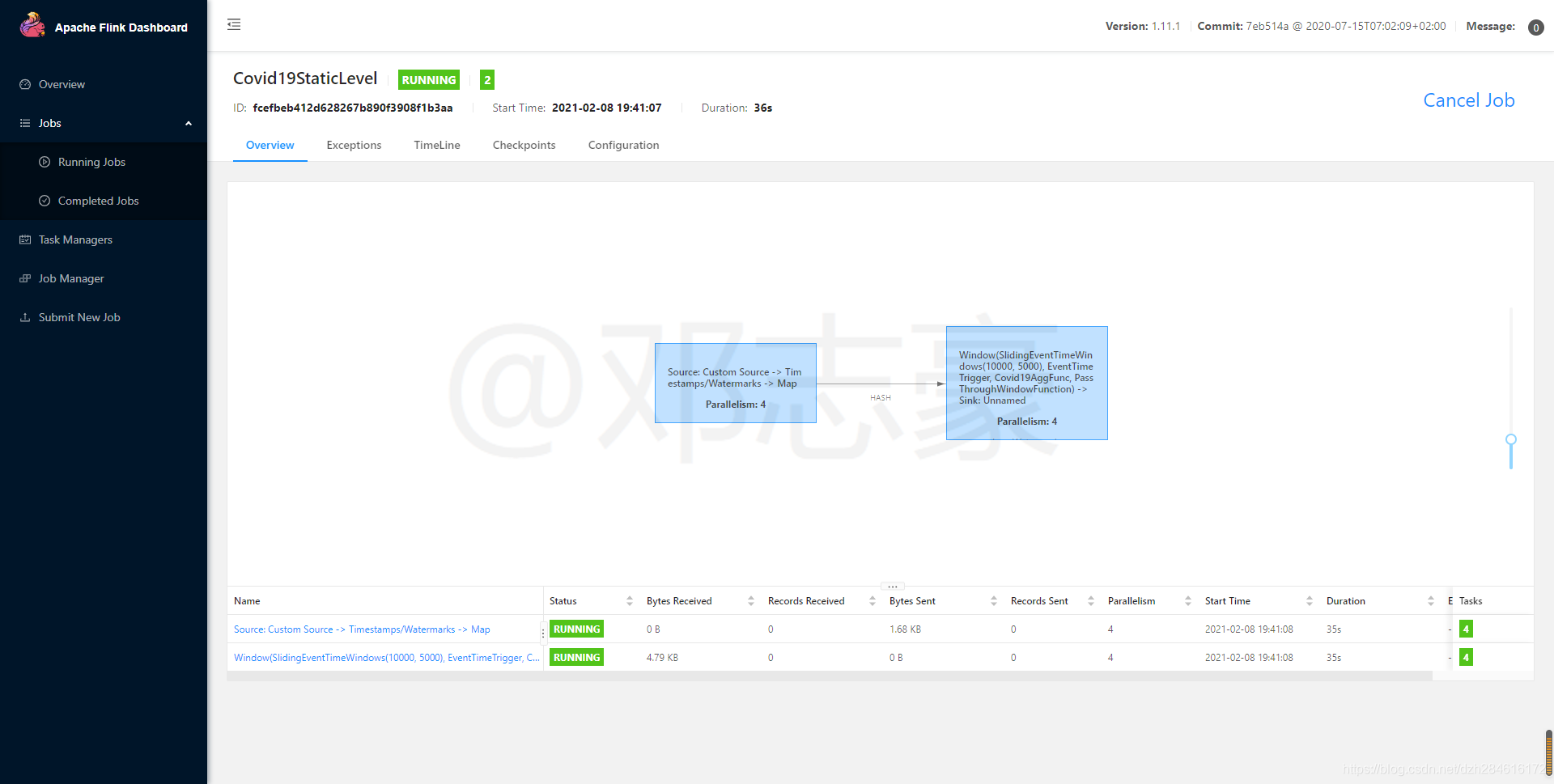

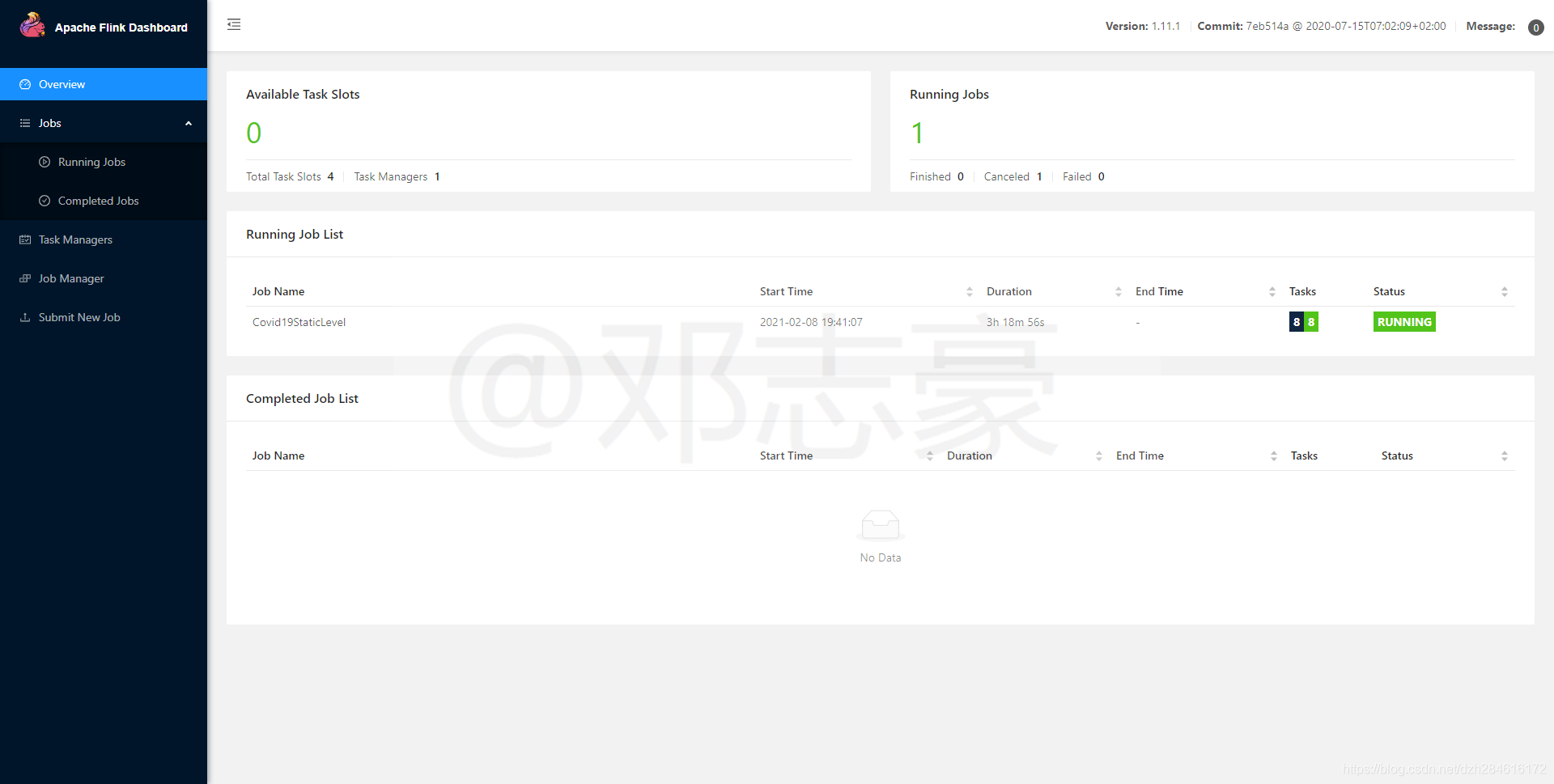

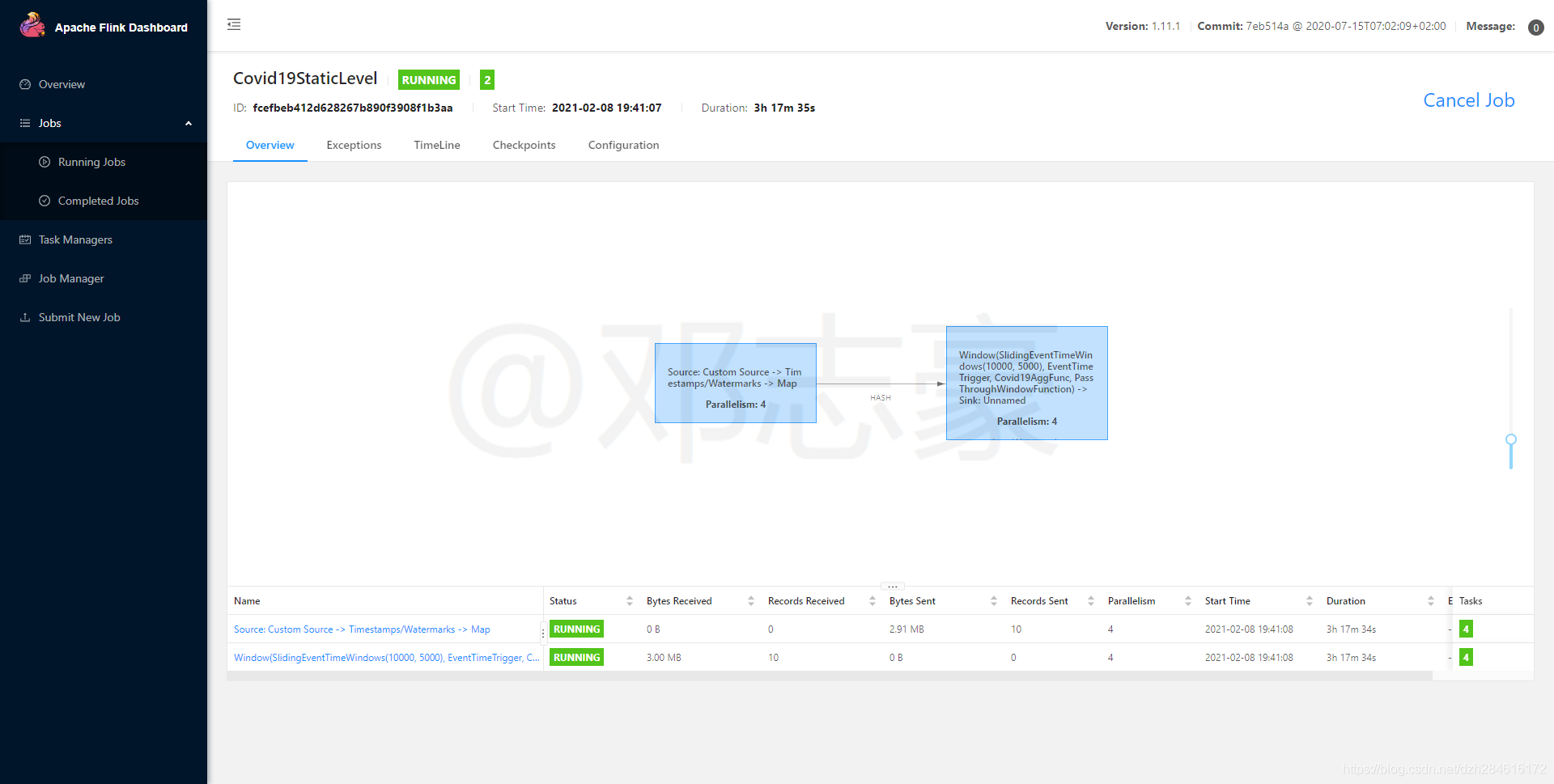

第5章創建Flink作業

5.1 撰寫Flink作業代碼

Kafka2ESByEnd2End 主函式類：

/**
 * 疫情低、中、高風險地區 （假定疫情時刻在變化）
 * 1-10 低風險 0
 * 11-50 中風險 1
 * >=51 高風險 2
 * 資料源：kafka {"city_code":"SZ","count":"6","timestamp":"1612847156743"}
 * 資料匯：ES {"city_code":"SZ","level":"0"}
 */
public class Kafka2ESByEnd2End {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        // 并行度設定
        env.setParallelism(4);
        // 設定Checkpoint 每個60*1000ms一次cp
        env.enableCheckpointing(60 * 1000, CheckpointingMode.EXACTLY_ONCE);
        // 10分鐘內 重啟三次 每次間隔10秒 超過則job失敗
        env.setRestartStrategy(RestartStrategies.failureRateRestart(3, org.apache.flink.api.common.time.Time.of(10,TimeUnit.MINUTES), org.apache.flink.api.common.time.Time.of(10,TimeUnit.SECONDS)));
        //設定statebackend 暫用Memory
        env.setStateBackend(new MemoryStateBackend(true));
        // 設定EventTime為事件時間
        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

        // source
        Properties properties = new Properties();
        // 集群配置多個kafka地址properties.setProperty("bootstrap.servers", "kafka120:9092,kafka121:9092");
        properties.setProperty("bootstrap.servers", "kafka:9092");
        properties.setProperty("group.id", "grouplevel");
        DataStream<Covid19Event> dataStream = env
                .addSource(new FlinkKafkaConsumer011<Covid19Event>("covid19count-log", new Covid19DesSchema(), properties));

        // sink
        List<HttpHost> httpHosts = new ArrayList<>();
        httpHosts.add(new HttpHost("elasticsearch", 9200, "http"));
        // 集群add多個地址
        //httpHosts.add(new HttpHost("127.0.0.1", 9200, "http"));
        ElasticsearchSink.Builder<Tuple3<String,Integer,Long>> esSinkBuilder = new ElasticsearchSink.Builder<>(
                httpHosts,
                new Covid19ESSink()
        );

        // 算子計算
        dataStream.assignTimestampsAndWatermarks(new Covid19Watermark())
                .map(new Covid19MapFunc())
                .keyBy(0)//可以訪問keyedstate
                .window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))//10秒鐘的視窗，滑動間隔是5秒 滑動視窗可能觸發兩次計算
                .aggregate(new Covid19AggFunc())
                .addSink(esSinkBuilder.build());

        env.execute("Covid19StaticLevel");
    }
}

注意：SlidingEventTimeWindows視窗會觸發多次，因為每條資料可能處于多個視窗中，會被觸發計算多次，

**Covid19Watermark **自定義watermark類：

public class Covid19Watermark implements WatermarkStrategy<Covid19Event>{

    @Override
    public WatermarkGenerator<Covid19Event> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context) {
        return new Covid19WatermarkGenerator();
    }

    class Covid19WatermarkGenerator implements WatermarkGenerator<Covid19Event> {

        private final long delayTime = 3000;// 毫秒

        private long currentMaxTimestamp ;

        @Override
        public void onEvent(Covid19Event covid19Event, long eventTimestamp, WatermarkOutput watermarkOutput) {
            currentMaxTimestamp = Math.max(currentMaxTimestamp, covid19Event.getTimestamp());
        }

        @Override
        public void onPeriodicEmit(WatermarkOutput watermarkOutput) {
            watermarkOutput.emitWatermark(new Watermark(System.currentTimeMillis() - delayTime));
        }
    }
}

Covid19MapFunc Map方法類：

public class Covid19MapFunc implements MapFunction<Covid19Event, Tuple3<String, Integer, Long>> {
    /**
     * Covid19Event -> Tuple3
     * @param event
     * @return
     * @throws Exception
     */
    @Override
    public Tuple3<String, Integer, Long> map(Covid19Event event) throws Exception {
        String cityCode = event.getCityCode();
        Integer count = event.getCount();
        Long timestamp = event.getTimestamp();
        return  new Tuple3<>(cityCode, count, timestamp);
    }
}

Covid19AggFunc Window方法類：

public class Covid19AggFunc implements AggregateFunction<Tuple3<String, Integer, Long>, Tuple3<String, Integer, Long>, Tuple3<String, Integer, Long>> {

    // 城市code -> 確診數量
    // private MapState<String,Integer> mapState;

    /**
     * 初始化列累加器 .創建一個新的累加器，啟動一個新的聚合,負責迭代狀態的初始化
     *
     * @return
     */
    @Override
    public Tuple3<String, Integer, Long> createAccumulator() {
        return new Tuple3<>("", 0, 0L);
    }

    /**
     * 累加器的累加方法 來一條資料執行一次 對于資料的每條資料，和迭代資料的聚合的具體實作
     *
     * @param tpInput
     * @param tpAcc
     * @return 回傳新的累加器
     */
    @Override
    public Tuple3<String, Integer, Long> add(Tuple3<String, Integer, Long> tpInput, Tuple3<String, Integer, Long> tpAcc) {
        if (tpAcc.f0.equals(tpInput.f0)) {
            return new Tuple3<>(tpInput.f0, tpInput.f1 + tpAcc.f1, tpInput.f2);
        } else {
            return tpInput;
        }
    }

    /**
     * 回傳值  在視窗內滿足2個，計算結束的時候執行一次，從累加器獲取聚合的結果
     *
     * @param tpAcc
     * @return
     */
    @Override
    public Tuple3<String, Integer, Long> getResult(Tuple3<String, Integer, Long> tpAcc) {
        String city_code = tpAcc.f0;
        Integer nowCount = tpAcc.f1;
        Integer level;
        if (nowCount.compareTo(50) > 0) {
            //高風險
            level = 2;
        } else if (nowCount.compareTo(10) > 0 && nowCount.compareTo(50) <= 0) {
            //中風險
            level = 1;
        } else {
            //低風險
            level = 0;
        }
        return new Tuple3<>(tpAcc.f0, level, tpAcc.f2);
    }

    /**
     * 累加器合并 merge方法僅SessionWindow會呼叫
     *
     * @param stringIntegerTuple2
     * @param acc1
     * @return
     */
    @Override
    public Tuple3<String, Integer, Long> merge(Tuple3<String, Integer, Long> stringIntegerTuple2, Tuple3<String, Integer, Long> acc1) {
        return null;
        //return new Tuple2<>(stringIntegerTuple2.f0, stringIntegerTuple2.f1 + acc1.f1);
    }
}

Covid19ESSink Elasticsearch Sink方法類：

public class Covid19ESSink implements ElasticsearchSinkFunction<Tuple3<String,Integer,Long>>, Serializable {

    @Override
    public void process(Tuple3<String, Integer, Long> element, RuntimeContext runtimeContext, RequestIndexer requestIndexer) {
        requestIndexer.add(updateIndexRequest(element));
    }

      /* insert
                    public IndexRequest createIndexRequest(Tuple3<String,Integer,Long> element) {
                        Map<String, Object> json = new HashMap<>();
                        //json.put("data", String.format("{\"city_code\":\"%s\",\"level\":%d,\"timestamp\":%s}",element.f0,element.f1,element.f2));
                        json.put("city_code", element.f0);
                        json.put("level", element.f1);
                        json.put("timestamp", element.f2);
                        return Requests.indexRequest()
                                .index("covid19-index")
                                .type("covid19-type")
                                .id(element.f0)
                                .source(json);
                    }
                    */

    // upsert
    public UpdateRequest updateIndexRequest(Tuple3<String,Integer,Long> element) {
        Map<String, Object> map = new HashMap<>();
        //json.put("data", String.format("{\"city_code\":\"%s\",\"level\":%d,\"timestamp\":%s}",element.f0,element.f1,element.f2));
        map.put("city_code", element.f0);
        map.put("level", element.f1);
        map.put("timestamp", element.f2);

        UpdateRequest updateRequest=new UpdateRequest();
        updateRequest.docAsUpsert(true).retryOnConflict();
        return updateRequest
                .index("covid19-index")
                .type("covid19-type")
                .id(element.f0)
                .doc(map);
    }
}
