BJT雙極型晶體管
BJT雙極型晶體管也就是三極管，是電流控制型器件；可看做是兩個背靠背的PN結；有NPN和PNP兩種，那么怎么根據符號來區分是NPN還是PNP呢？

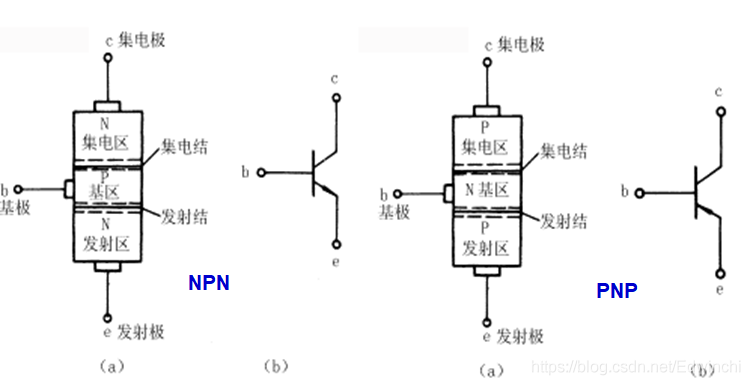

區分NPN和PNP
首先基極（Base）是最容易區分的，一看便知道；另外可以確定的是，不管是NPN還是PNP，帶箭頭的一極均是發射極（Emitter），那么剩下的一極就是集電極（collector）；搞清楚極性之后，再看發射極上的箭頭的方向，若箭頭從B指向E，則它是NPN管，若箭頭從E指向B則為PNP管；（箭頭的方向實際表示了三極管正常作業時電流的方向）
結構
以NPN為列，三極管有三個區域（基區，發射區，集電區）三個區域分別通過歐姆型接觸引出與之對應的三個電極（基極，發射極，集電極），同時三個區域之間的兩個背靠背的PN結分別為：發射結（P型基區-N型發射區），集電結（P型基區-N型極電區）；
通常，發射區的摻雜濃度遠高于基區和集電區；基區很薄，摻雜濃度最低；集電區面積最大，摻雜濃度介于基區和發射區之間；因此E，C不能替換，替換后，性能大大減小；
功能
三極管具有電流放大作用，通過控制基極小電流輸入，驅動集電極輸出大電流，因此常用在放大電路中（作業在放大狀態）；而在數字電路中，當做開關使用（作業在飽和和截止兩種狀態）；
作業原理：

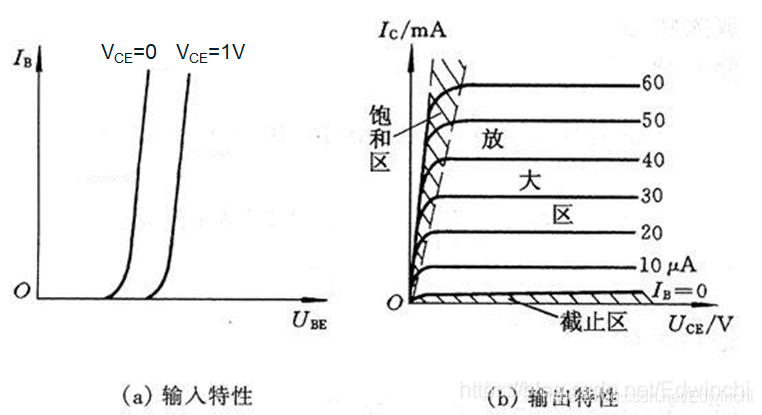

輸入特性：相當于發射結這個PN結二極管的I-V特性，Vbe大于其開啟電壓后Ib呈指數增長，當Vce增大后曲線右移；
輸出特性：三極管有兩個PN結，所以對應有四個作業狀態；
①發射結反偏，集電結反偏，為截止狀態；
②發射結正偏，集電結反偏，為放大狀態；
③發射結正偏，集電結正偏，為飽和狀態；
④發射結反偏，集電結正偏，為反向放大狀態；
截止狀態下，當Vbe小于發射結正向導通電壓，Vbc小于集電結正向導通電壓，兩個PN結都反偏，沒有電流，三極管截止；

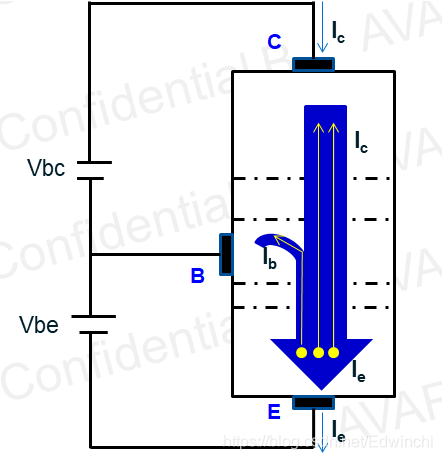

放大狀態下，如下圖，忽略其他效應，只考慮正偏的發射結引起的內部載流子傳輸程序；外加Vbe使發射結正偏，集電極偏壓Vc高于基極偏壓Vb使集電結反偏；發射區中高濃度的電子注入到基區（形成注入電流Ie），其中一部分與基區中空穴復合（形成基區復合電流Ib），由于基區很薄，大部分電子還未與空穴復合就到達集電結邊緣，并被集電極的高電位迅速拉到集電區（形成集電極電流Ic）；
整個程序歸結為電子從發射結的注入，電子在基區中的輸運和復合，電子在集電區被收集，則 Ie=Ib+Ic，β≈Ic/Ib；
飽和狀態下，集電極電流Ic不再隨基極電流Ib的增大而成比例的增大 ，也就是說Ic<β*Ib(因為此時Vce較小，能吸引基區電子數量有限)；
反向放大狀態下，集電結正偏，發射結反偏與正常放大狀態下原理類似，相當于將反射區和集電區對換，由于三極管實際結構不對稱，對換后三極管性能大大減小；反向放大倍數βr遠小于正向放大倍數βf；
