音視頻入門（一） - YUV像素處理

總算放假了，也有閑下來的功夫去寫一些博文了，接下來我會出一些關于音視頻的技術博文，
如果有小伙伴想學習音視頻的可以關注一下這位大佬的博客：https://blog.csdn.net/leixiaohua1020
閑話不多說，下面開始今天討論的主題，

一、YUV格式圖片的原理

我們看到一張照片，有亮度，有色度，YUV格式中的Y就代表亮度，U和V代表色度，不嚴謹地說，如果把一幀YUV影像中的U和V拿掉，那么這張圖片只剩下亮度，它就會變成一張黑白照，為什么這么說不嚴謹，這里暫時先保留這個問題，

二、YUV格式圖片資料的內部排列

YUV格式的圖片又有很多種排列方式，詳細的可以自行百度，這里不展開討論，
這里簡單列舉幾種
YUV420p有分I420和YV12

I420的內部排列
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
U U U U U U U U U U
V V V V V V V V V V

YV12的內部排列
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
V V V V V V V V V V
U U U U U U U U U U

YUV420sp有分NV12和NV21

NV12的內部排列
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
U V U V U V U V U V
U V U V U V U V U V

NV21的內部排列
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
Y Y Y Y Y Y Y Y Y Y
V U V U V U V U V U
V U V U V U V U V U

上述內容是一幀解析度為10*4的YUV影像的內部組成，通過觀察，很容易發現，YUV420格式的圖片中的 Y U V 比例是4：1：1，
所以他為什么不叫YUV411？？？我這里也不太清楚，

三、將一幀YUV影像變成黑白照（灰度圖）

了解了一幀YUV影像的內部組成，下面我們來編碼修改一幀YUV420p（這里默認I420）影像，將他變成黑白照片，
在編碼前，我們先考慮一下，先前我們說過，我們要把YUV影像的U和V資料拿掉，就能讓這張圖片變成黑白照（灰度圖），如果我們把U和V資料去掉，那么只剩下Y資料，打開圖片的時候選擇一定要選擇以“Y”格式打開，而不是“YUV420”格式打開，
下面上代碼

#include <stdio.h>
#include <stdlib.h>
#define outPutFileName "testGrey.y"
/*
   para: fileName: 輸入圖片名稱
         width: 寬
         height: 高
*/
int testYuv420Grey(char *fileName, int width, int height)
{
    FILE *fp;
    FILE *fp1;
    unsigned char *readBuf;
    readBuf = (unsigned char *)malloc(width*height*3/2);
    fp = fopen(fileName, "rb+");
    fp1 = fopen(outPutFileName, "wb+");

    /* read yuv file */
    fread(readBuf, 1, width*height, fp);

    /* create new file */
    fwrite(readBuf, 1, width*height, fp1);

    free(readBuf);
    fclose(fp);
    fclose(fp1);
    return 0;
}

int main()
{
    testYuv420Grey("lena_256x256_yuv420p.yuv", 256, 256);
    return 0;
}

輸入圖片

輸出圖片

這里我只保存了Y資料，那么理論上來說，它不能叫做一幀YUV影像，所以我們不一定要去將U和V的資料拿掉，也可以修改U和V的值，按照我們的常識來看，將U和V的資料修改為0就代表無色，然而U、V是影像中的經過偏置處理的色度分量，在偏置處理前，它的取值范圍是-128-127，這時，把U和V資料修改為0代表無色，在偏置處理后，它的取值范圍變成了0-255，所以這時候需要取中間值，即128，所以我們下面要將U和V資料修改為128

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#define outPutFileName "testGrey.yuv"

int testYuv420Grey(char *fileName, int width, int height)
{
    FILE *fp;
    FILE *fp1;
    unsigned char *readBuf;
    readBuf = (unsigned char *)malloc(width*height*3/2);
    fp = fopen(fileName, "rb+");
    fp1 = fopen(outPutFileName, "wb+");

    /* read yuv file */
    fread(readBuf, 1, width*height, fp);

    /* memset U and V */
    memset(readBuf+width*height, 128, width*height/2);

    /* create new file */
    fwrite(readBuf, 1, width*height*3/2, fp1);

    free(readBuf);
    fclose(fp);
    fclose(fp1);
    return 0;
}

int main()
{
    testYuv420Grey("lena_256x256_yuv420p.yuv", 256, 256);
    return 0;
}

原圖

修改后的圖片

四、將一幀YUV影像亮度減半

這個很簡單，只要把Y的值減半就行了

#include <stdio.h>
#include <stdlib.h>

#define outputFileName "halfy.yuv"

int simplest_yuv420_halfy(char *fileName, int width, int height)
{
    FILE *fp1 = NULL;
    FILE *fp2 = NULL;
    unsigned char *readBuf = NULL;
    unsigned char *point = NULL;
    readBuf = (unsigned char *)malloc(width*height*3/2);
    point = readBuf;

    fp1 = fopen(fileName, "rb+");
    fp2 = fopen(outputFileName, "wb+");
    fread(readBuf, 1, width*height*3/2, fp1);

    /* 亮度減半 */
    for(int i = 0; i < width*height; i++)
    {
        *point = *point/2;
        point++;
    }

    fwrite(readBuf, 1, width*height*3/2, fp2);

    free(readBuf);
    fclose(fp1);
    fclose(fp2);
    readBuf = NULL;
    point = NULL;
    fp1 = NULL;
    fp2 = NULL;
    return 0;
}

int main()
{
    simplest_yuv420_halfy("lena_256x256_yuv420p.yuv", 256, 256);
}

原圖

修改后的圖片

五、自己制作一幀YUV420灰階測驗圖

U和V資料置為128，將Y資料遞增即可，

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#define output_file "grey.yuv"

/*
    width :  輸出圖片的寬
    height： 輸出圖片的高
    num   :  輸出灰階測驗圖條數
*/
#define yMax 255
int output_grey_pic(int width, int height, int num)
{
    FILE *fp1 = NULL;
    int newest_y_data = 0;
    int y_distance = yMax / num;
    int uv_data = 128;
    long file_size = 0;
    int output_width = width / num; // 間隔的寬
    int y_data[64];
    unsigned char *buffer;
    file_size = height * width * 3 / 2;
    buffer = (unsigned char *)malloc(file_size);
    fp1 = fopen(output_file, "wb+");

    for (int i = 0; i < num; i++)
    {
        y_data[i] = newest_y_data;
        newest_y_data += y_distance;
        printf("Y = %d U = %d V = %d\n", y_data[i], uv_data, uv_data);
    }

    /* 寫入y資料 */
    memset(buffer, 0, file_size);
    for (int h = 0; h < height; h++)
    {
        for (int cnt = 0; cnt < num; cnt++)
        {
            memset(buffer + cnt * output_width + h * width, y_data[cnt], output_width);
        }
    }

    /* 寫入 U V 資料 */
    memset(buffer + height * width, uv_data, height * width / 2);

    /* 將快取寫入檔案 */
    fwrite(buffer, 1, file_size, fp1);

    free(buffer);
    fclose(fp1);

    return 0;
}

int main()
{
    output_grey_pic(1920, 1080, 4);
}

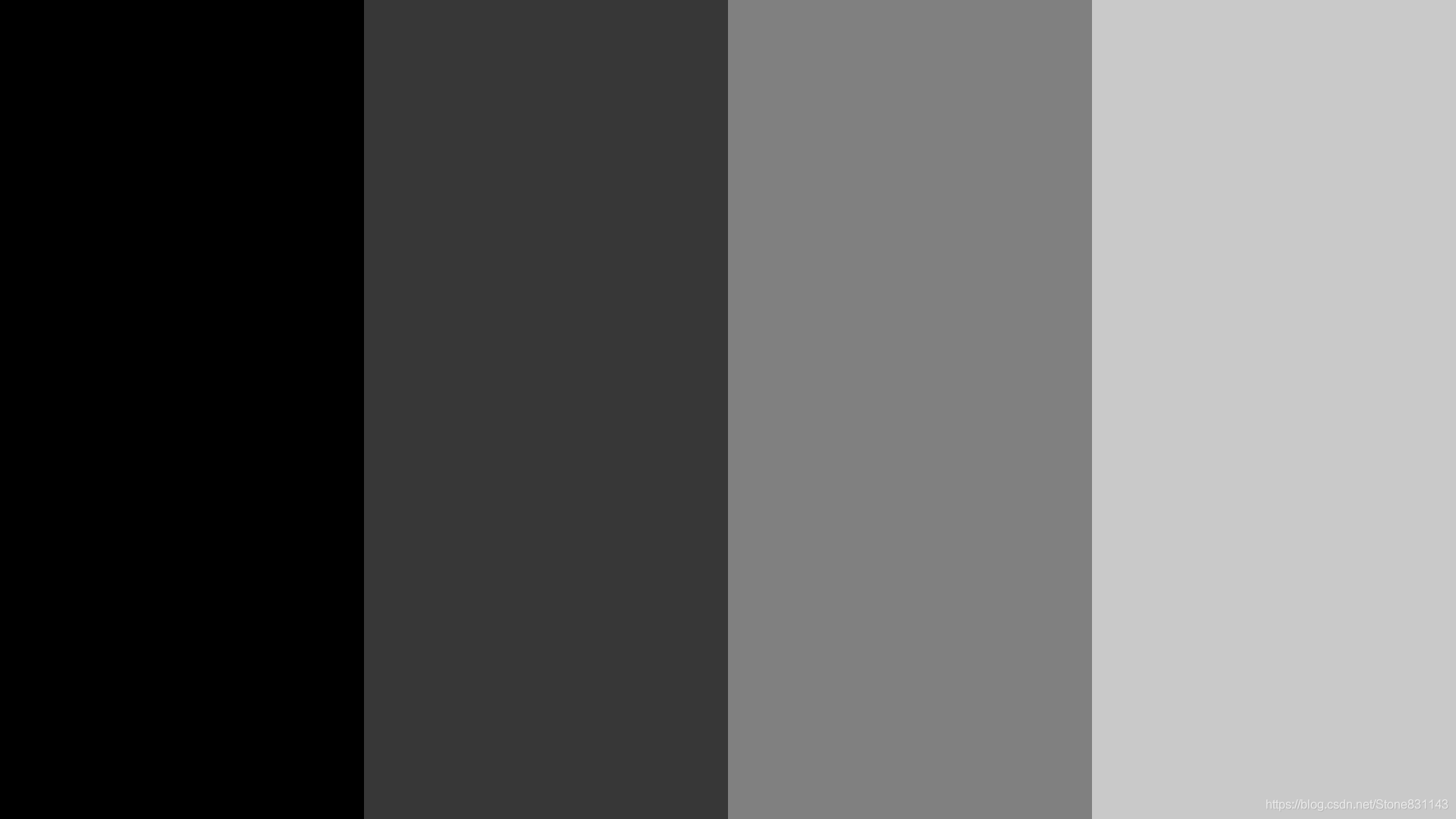

效果如下
