文章目錄
- 1、7層協議堆疊與5層協議堆疊
- 2、對應的協議、埠和設備
- 3、兩臺PC之間的資料傳輸程序理解
- 參考
1、7層協議堆疊與5層協議堆疊

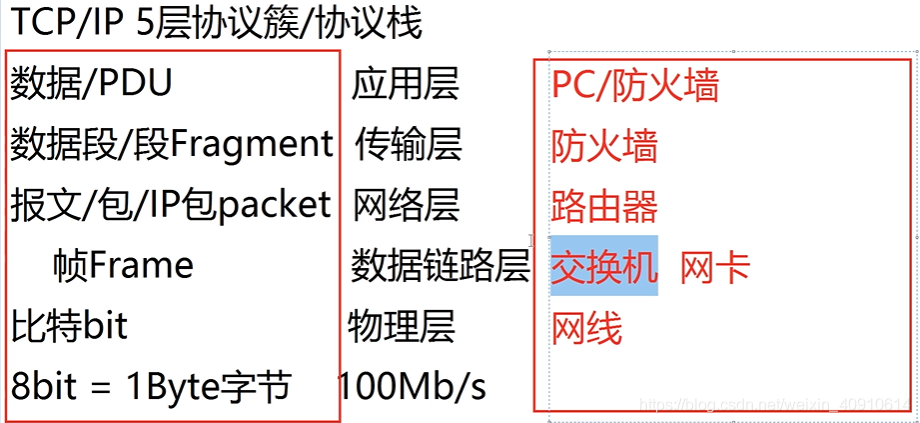

- OSI模型一共是7層，但是我們現在常說的是TCP/IP模型的5層，即，如圖七層模型中的應用層表示層會話層進行合并成為5層協議中的一層，如下圖，
- 通常說的一層是物理層，二層是資料鏈路層，三層是網路層…
- 如，二層交換機與三層交換機，三層交換機是普通二層交換機與路由器的結合，具有三層（即，網路層）的功能，可以進行路由，

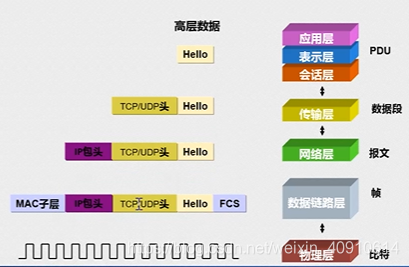

- 如圖可以清晰看到，左邊是對應層的傳輸單元的結構示意圖，
物理層是位元，傳輸的就是電信號，
資料鏈路層是幀，幀封裝三層、四層、五層的資料，添加了幀頭幀尾，
即，下層傳輸的資料將上層的資料依次進行封裝，

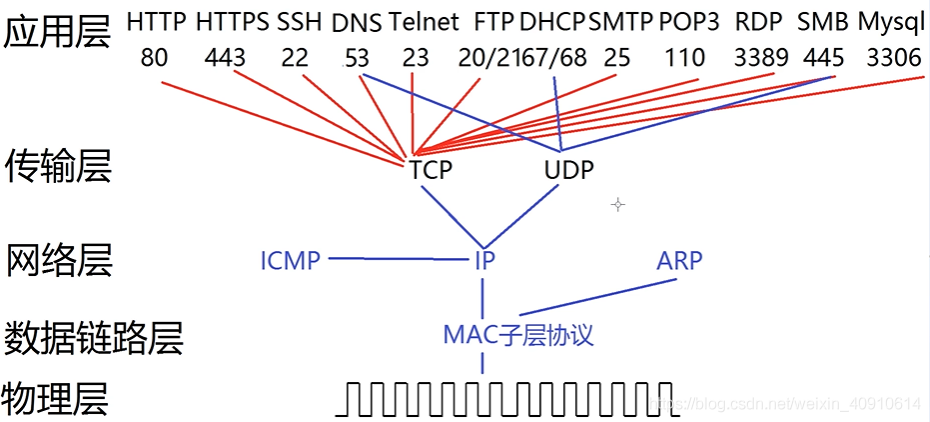

2、對應的協議、埠和設備
3、兩臺PC之間的資料傳輸程序理解

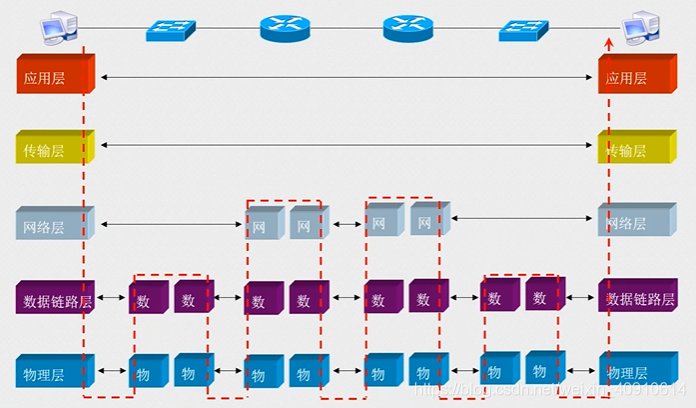

- 舉例（左邊的機器發送一條訊息給右邊的機器）
首先，在應用層生成發送的資料，然后向傳輸層傳輸（具體通過什么協議、什么埠就看是什么資料了，比如進行域名訪問，就是利用DNS協議，通過53埠送往傳輸層），
然后，到了傳輸層，傳輸層利用TCP或UDP協議將上層資料封裝成資料段，然后通過對應的協議傳輸到網路層，（如，域名訪問根據TCP協議進行資料封裝、傳輸）
到了網路層，就根據IP協議將上層資料段封裝成報文（報文里面的具體源IP地址、目標IP地址、源MAC地址、目標MAC地址的填充和獲取在后面學到網路層中再細述），然后交給下層資料鏈路層，
然后，在資料鏈路層將報文封裝成幀，再給物理層，然后在具體的硬體上進行傳輸，
到了右邊，就逐層解封裝，直到右邊應用層得到最后解封裝的資料，
參考
【千峰教育】網路安全工程師 https://www.bilibili.com/video/BV1i7411G7vm
