云計算專業：GRE over IPsec VPN實驗
實驗要求：
1.根據拓撲規劃完成基礎配置；
2.在AR1和AR3上配置DHCP為相應的主機自動分配IP地址、網關、DNS和租期，因為有服務器需要配置排除IP地址；
3.配置GRE over ipsec VPN 實作CQ與SH之間的通信資料加密；
4.在GRE中傳輸的路由為RIPv2 和 OSPF；
5.在邊界路由器上配置 easy-nat 實作pc1與pc2能訪問公網；
6.配置服務器NAT技術，將服務器上的WEB、和FTP服務發布到公網，Client通過公網地址可以訪問服務器上的WEB、FTP服務；
7.抓包測驗PC1與pc2的通信資料是否被加密；
8.抓包測驗pc1與pc2是否分別使用路由器出口地址與公網99.99.99.99主機通信，

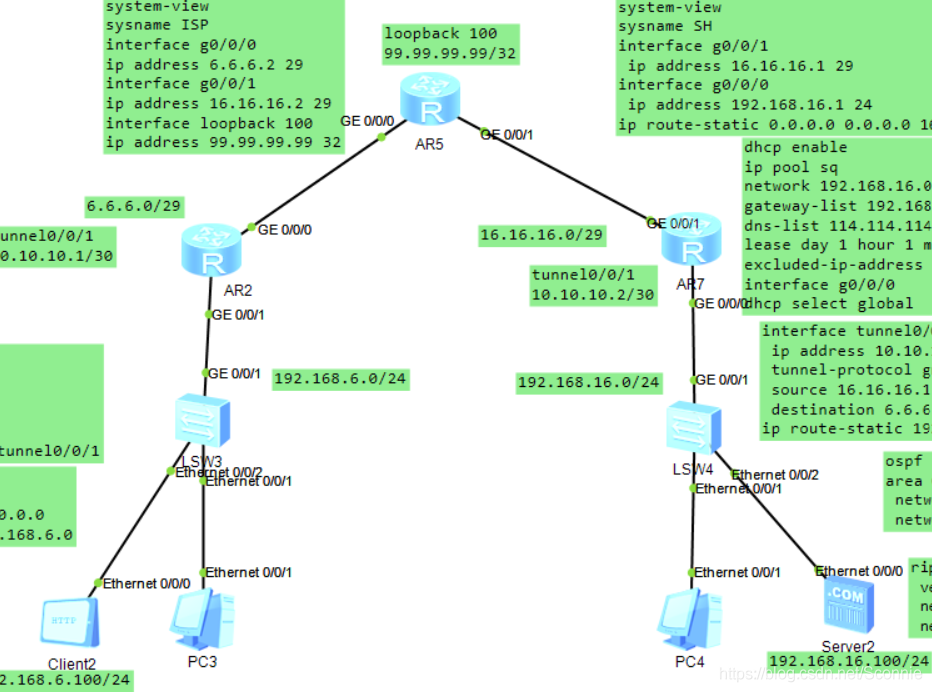

搭建的拓撲圖如下：
在AR2和AR7上配置DHCP為相應的主機自動分配IP地址、網關、DNS和租期，因為有服務器需要配置排除IP地址，
AR2：
dhcp enable
ip pool sq
network 192.168.6.0 mask 24
gateway-list 192.168.6.1
dns-list 114.114.114.114 8.8.8.8
lease day 1 hour 1 munite 1
excluded-ip-address 192.168.6.100
interface g0/0/1
dhcp select global
AR7:
dhcp enable
ip pool sq
network 192.168.16.0 mask 24
gateway-list 192.168.16.1
dns-list 114.114.114.114 8.8.8.8
lease day 1 hour 1 munite 1
excluded-ip-address 192.168.16.100
interface g0/0/0
dhcp select global
配置GRE over ipsec VPN 實作CQ與SH之間的通信資料加密(也是在AR2和AR7上進行配置）:
interface tunnel0/0/1
ip address 10.10.10.1 30
tunnel-protocol gre
source 6.6.6.1
destination 16.16.16.1
ip route-static 192.168.16.0 255.255.255.0 tunnel0/0/1
interface tunnel0/0/1
ip address 10.10.10.2 30
tunnel-protocol gre
source 16.16.16.1
destination 6.6.6.1
ip route-static 192.168.6.0 255.255.255.0 tunnel0/0/1

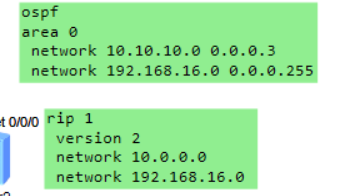

在GRE中傳輸的路由為RIPv2 和 OSPF:

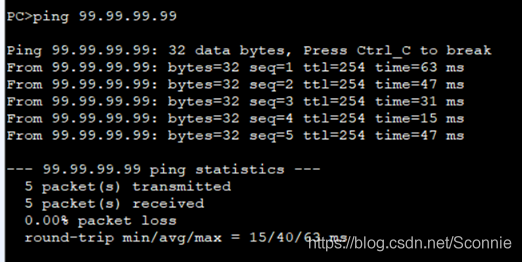

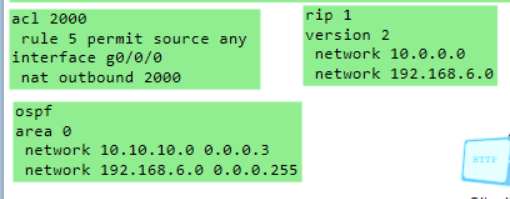

在邊界路由器上配置 easy-nat 實作pc1與pc2能訪問公網:

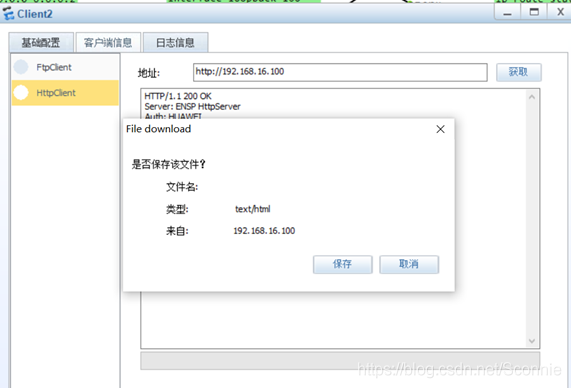

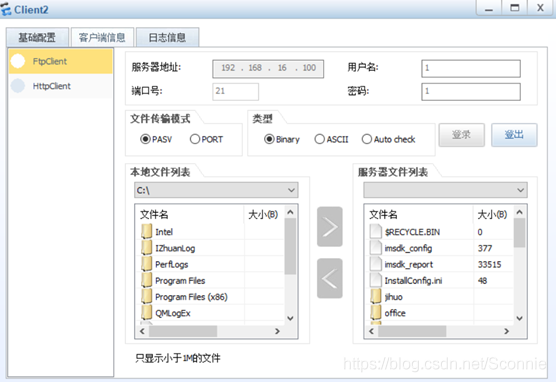

配置服務器NAT技術，將服務器上的WEB、和FTP服務發布到公網，Client通過公網地址可以訪問服務器上的WEB、FTP服務:

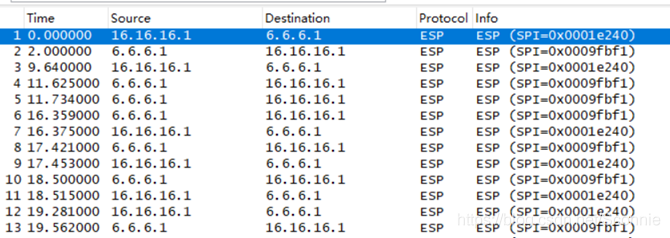

抓包測驗PC1與pc2的通信資料是否被加密:

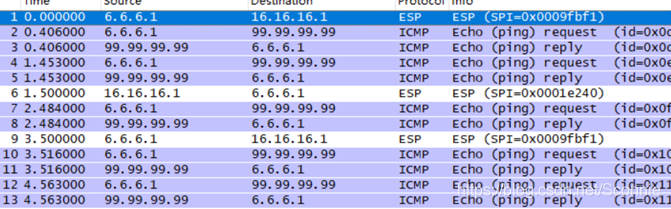

抓包測驗pc1與pc2是否分別使用路由器出口地址與公網99.99.99.99主機通信:
菜菜的代碼，希望能夠幫助到你喲！
