寫在前面

作為一個大四的老油條，兩年全國電子設計競賽參賽省一選手，本科的電賽是沒機會參加了，不過手頭資料確實不少，剛開始我參加電賽也是機緣巧合，能獲獎更是非常幸運，不過怎么說，一分耕耘一分識訓，就算大家開始什么都不會，僅僅是聽說過這個比賽而突發奇想去參加，只要堅持訓練也是可能拿到令你滿意的獎項的，

在本文的末尾將給出自己除錯搜集的一些程式還有資料，希望對準備參賽的同學有所幫助，

競賽介紹

電賽是單數年是國賽年雙數年是省賽年，3人組隊，4天3夜，在電賽之前一般每個學校都會有校賽等等的選拔賽，總的來說電賽分為這幾類

1. 電源類
2. 控制類
3. 模擬信號類（信號的產生或測量）
4. 儀器儀表
5. 綜合類（多為通訊，但也可以應用其他方法）
   注：其中相互參雜情況較多，題目的出現很有很能涉及上面的兩類以上

電源類
需要掌握的東西大致有這幾種：
AC-DC、DC-AC、DC-DC電路、功率器件、充電管理電路、均流、恒流電路、相關電引數的測量電路、各類保護電路、PFC、單片機輸出PWM\SPWM;單片機基礎等

控制類
需要掌握的東西大致有這幾種：
單片機機及其基礎外設、AD、DA、各類傳感器、電機、控制演算法，PID等、對于機械結構需要有一定的了解等

模擬信號類
各類放大器、模擬濾波器、震蕩電路、阻抗變換電路等基本電路
這題難點在于基本放大器的熟悉，能夠準確選型，高頻、寬帶、小信號、高增益等
產生特定的信號，應用ADC、DAC、各種關于信號的模塊

儀器儀表類
需要掌握的東西大致有這幾種：
電子測量基本原理、各個電引數和元器件引數的測量、高速AD、前端信號處理電路、衰減、放大、阻抗變換、混頻 等、DFT、FFT等演算法

綜合類
其中通信類近年來基本都一題
以信號的調制解調為核心、調制解調電路、通信的常用器件：乘法器、PLL等、阻抗變換和阻抗匹配電路

一般做題，我們就在模擬類和儀器儀表類里面進行選擇，這兩個方向的特點就是都基本要用到模擬部分和數字部分（模擬部分負責通常是小信號放大，濾波，數字部分用于指標的測量驗證），這類題在比賽的時候不容易拿分，（相對于控制類，有的年份比較簡單的控制類，80分都不一定拿到獎），但是比較穩定（一般設計好的電路封箱后不會有什么影響，如果是控制類的話，周圍的光線環境有變化，都會影響到傳感器的精度，分數起伏大），不過大家還是要根據興趣選擇適合自己的賽題，把自己會的東西發揮到極致，

準備訓練

一般要參加當年的比賽2-3月份就要有所準備，對于我個人來說，我主要負責的是數字部分，撰寫單片機測量部分的程式，模擬部分的準備我就不過多展開，大家要合理利用網上的資源，多關注點論壇、培訓網站，看看別人的作品的設計方法和思路，針對自己負責的部分進行合理訓練，
電賽培訓網
這里是電賽官方提供的學習培訓的網站，大家看到好多資料也可以進行學習交流，

模擬部分

如果沒學過模電的話，要在2-3月份之前完成模電部分的學習，并能動手設計，焊接過電路，主要針對學習要熟練掌握：放大器（各種放大器的設計，通常最常用的是運算放大器）、濾波器、移位電路、振蕩電路、衰減、濾波、射極跟隨器，

數字部分

我本人的學習歷程：

1. 51單片機
2. 430單片機
3. 32單片機
4. FPGA

個人建議要根據自己的時間合理分配學習時間和內容，沒必要把各個種類是單片機都接觸，但是一定要有一種能夠熟練應用的，以免比賽時候遇到問題沒法解決對于信號類的程式準備主要針對下面幾個方面：

1. 測信號的頻率、幅度
2. 測量信號的占空比、相位差
3. 測量雙路信號的頻率、幅度
4. 畫波形（包括信號波形、頻譜圖）
5. 信號的發生（多用DDS）
6. 測量引數的顯示（一般用TFT屏或者OLED螢屏）

學習建議

在學習單片機的程序中主要針對以下幾個模塊進行：

ADC、DAC、時鐘、定時器、中斷、gpio操作、iic、uart、spi的簡單操作，在熟悉了開發流程后，可以有選擇的進行上述這些部分的學習，對于應對信號類程式的撰寫很有幫助，

對于單片機部分的準備，信號類的多半就是準備上述的那些程式，通常題目中會有精度的要求，針對精度的大小的需求，我們可以選擇一款單片機和FPGA進行相互輔助開發，FPGA參與測量、產生信號等，將資料傳輸給單片機方便進行擬合和除錯，

資料分享

說了那么多，重頭戲來了，針對模擬和數字部分我將會給出網盤資料鏈接程式設計的碼云的倉庫鏈接提供大家學習，每一部分進行一個簡單的說明，方便大家查找下載，

電賽參考報告

這個是最沒用的，因為在比賽中基本不會看，這里給出來17年的賽題的報告也只是提供給大家進行學習報告的書寫格式，有就行，主要看作品，

電賽參考報告提取碼：ny89

鏈接：https://pan.baidu.com/s/1mJjAZMagUzov9Ug90jppVg 提取碼：ny89
復制這段內容后打開百度網盤手機App，操作更方便哦

模擬部分

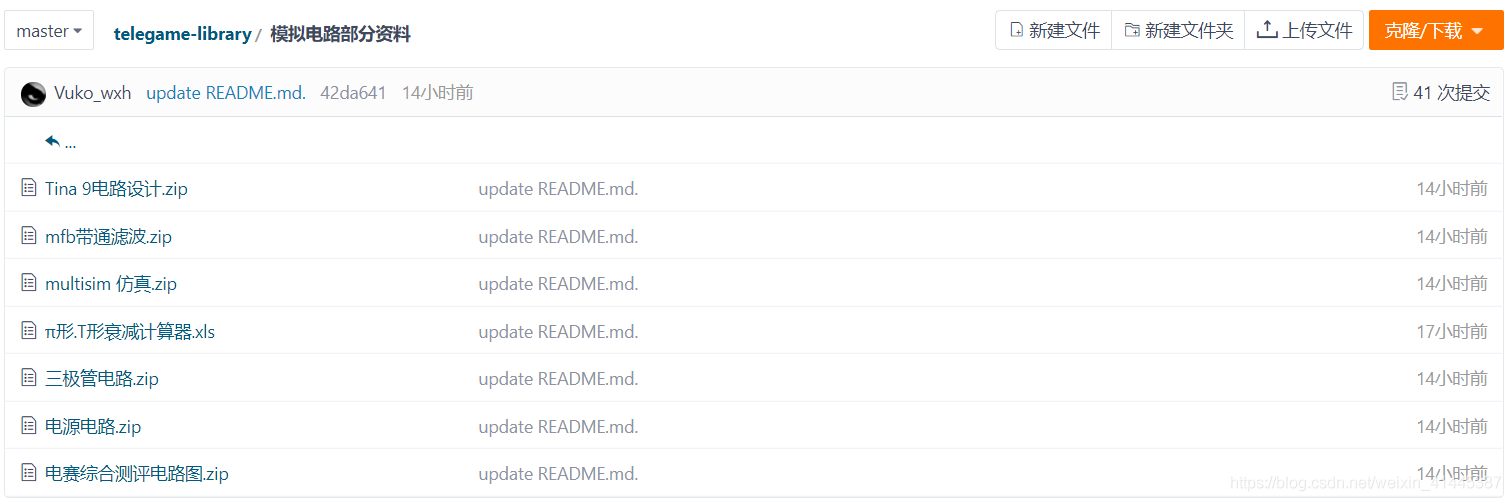

碼云上的資料主要存放了一些常用電路的仿真設計，有部分的除錯效果不好或者錯誤請見諒，另外里面包含了電賽綜合測評的往年賽題的仿真參考，主要就是我上面提到的那些：放大器、濾波器、移位電路、振蕩電路、衰減、濾波、射極跟隨器，

模擬部分電子書、芯片手冊資料 提取碼：k21d
鏈接：https://pan.baidu.com/s/1O_iIRjW0xia8_hPwPq-xbQ 提取碼：k21d
復制這段內容后打開百度網盤手機App，操作更方便哦

MSP430部分

網盤中資料給出了MSP149的一些學習教程（當時為了學習，花了好幾十買的視頻，因為已經有開發板，找不到免費好一點的資源）
還有一個大佬撰寫的庫函式包，一些430的開發手冊啥的，建議學會F149或者F169再進行F5529的學習，（如果沒有51基礎的話）

MSP430學習視頻+資料提取碼：kekl
鏈接：https://pan.baidu.com/s/1dfir9VUxKxfNklX4K2wBVw 提取碼：kekl
復制這段內容后打開百度網盤手機App，操作更方便哦

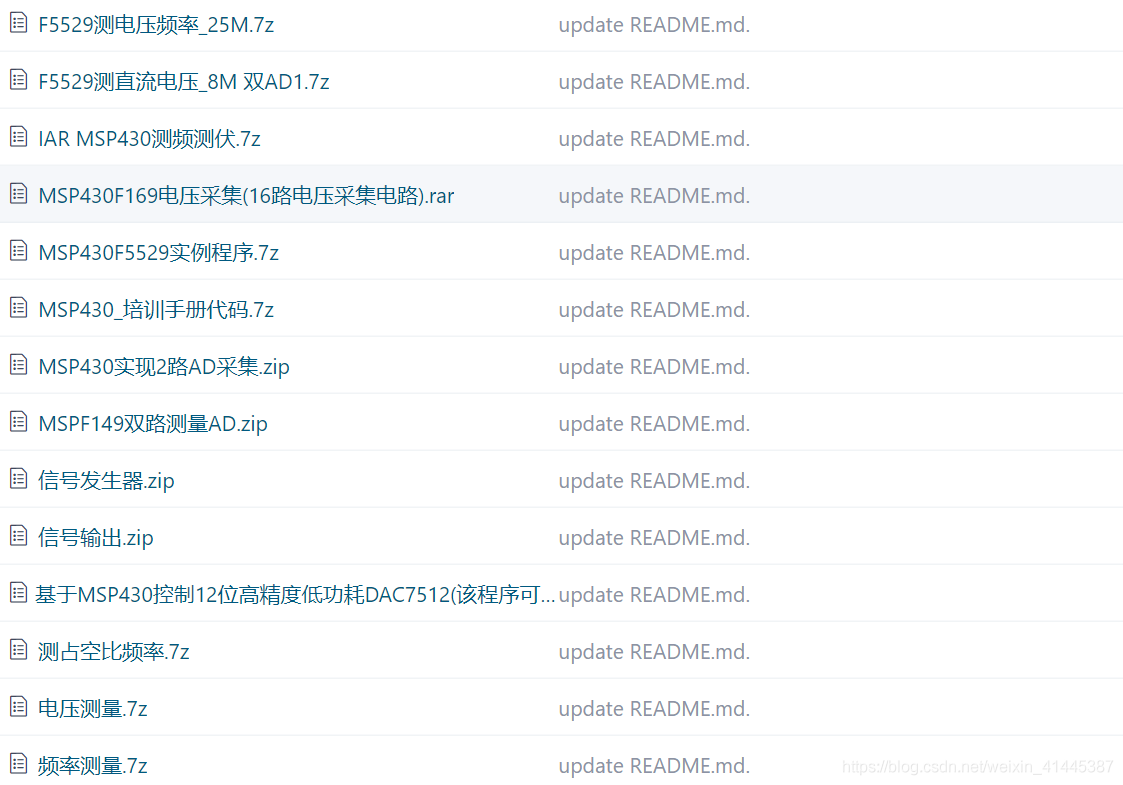

碼云上面的程式大致也就是測頻測幅，因為開發板型號參差不齊，啥都有我主要是用F149和F5529用TFT螢屏做顯示，里面還有一些之前學長跟其他老師寫的程式（他喜歡用G2和lcd12864做顯示）

FPGA部分

FPGA部分的學習可以根據給出的小梅哥教程簡單學習開發流程，能夠除錯測頻模塊、測量頻率、相位差、占空比就行了，簡單的通信可以學習uart iic spi

FPGA學習教程-小梅哥提取碼：oxwu
鏈接：https://pan.baidu.com/s/1b0Jwws_Qi4dZCXaY6WwTKA
提取碼：oxwu 復制這段內容后打開百度網盤手機App，操作更方便哦

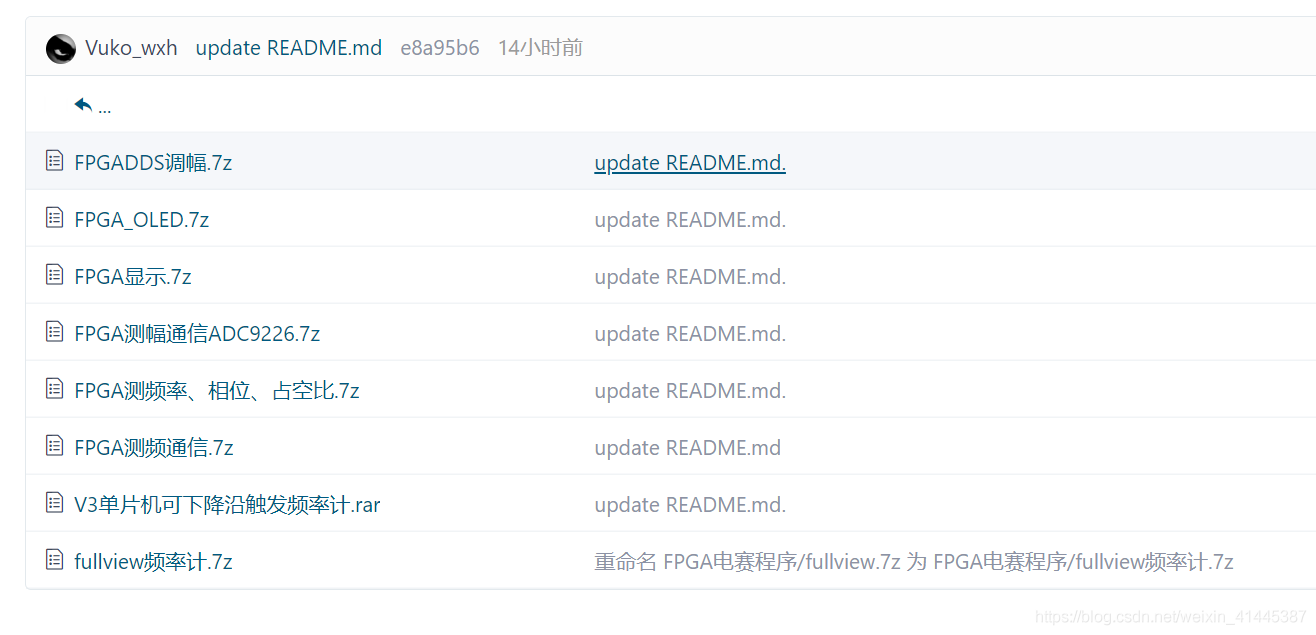

這里電賽的程式也沒多少，主要就做了測頻測幅，大部分用的產生和測量的模塊都是高速的AD DA，建議大家可以選擇一個模塊多一點的FPGA店家，買個FPGA最小系統板就行（有時候比賽有要求，上面不能有多余外設）

32部分

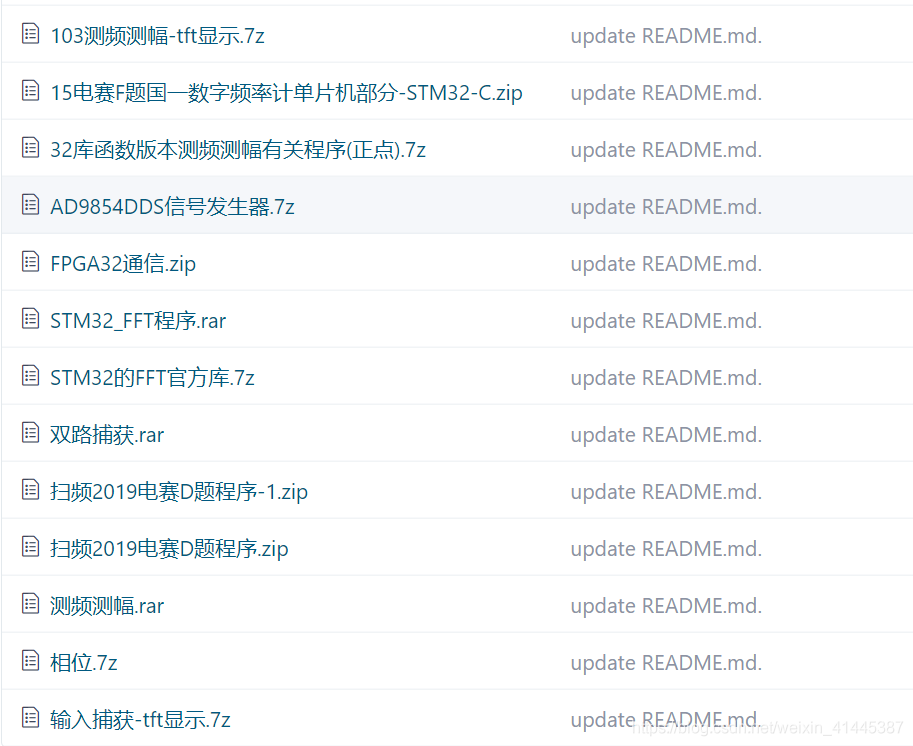

32部分主要使用的就是內部DA DA TIMER的資源進行程式開發，前面已經對要學習模塊有了一些說明這里不再展開

32部分程式資料（只有碼云部分）

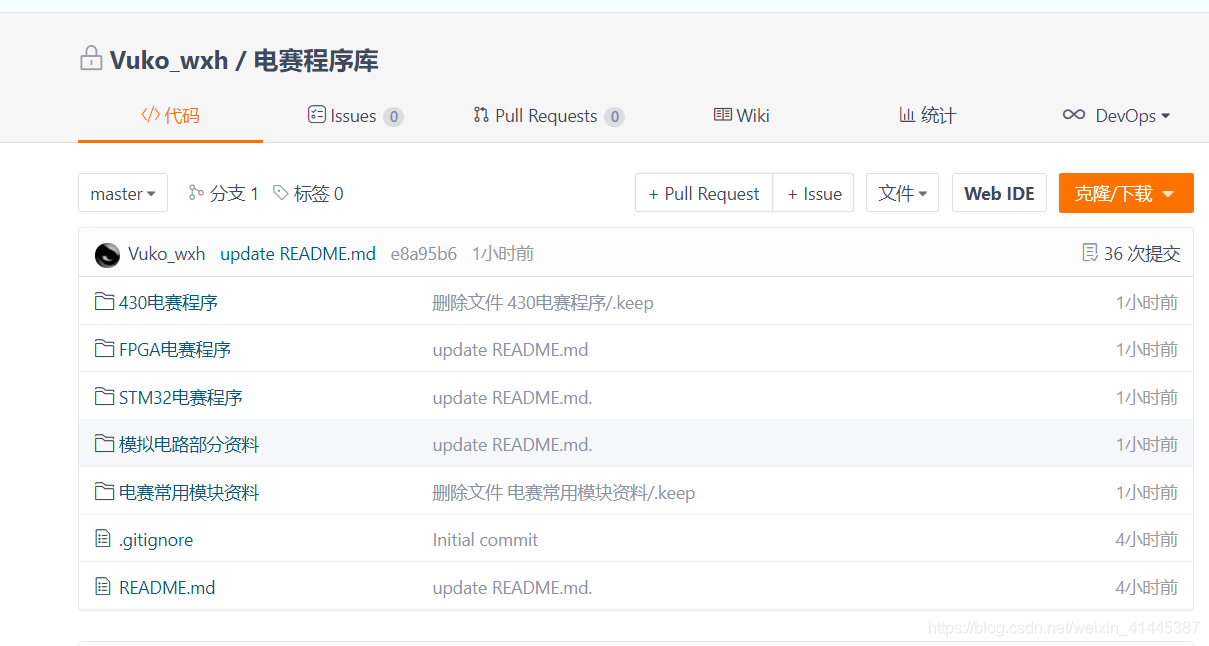

碼云電賽程式資料庫

碼云部分的整體連接如下，希望大家好好利用，不浪費東西，（爆肝5小時整理）

碼云電賽程式資料庫
包含430、32、FPGA、模擬電路仿真圖等資料

模塊資料

模塊資料高速AD DA提取碼：oxwu
鏈接：https://pan.baidu.com/s/1xaBWldFbXcKskWlh03ILyA
提取碼：1pkv
復制這段內容后打開百度網盤手機App，操作更方便哦

寫在最后

電賽對于我們電子資訊相關的專業的學生真的是一次很有意義的體驗，四天三夜，大家各自忙于自己負責的部分開發除錯，廢寢忘食，樂在其中，提供資源也是希望大家在開源中有所識訓，有所進步，這才是開源學習交流的意義和精髓，望大家在交流中學習并有所成果，順利取得電賽佳績，覺得有用的話希望能一鍵三連支持一手，碼字不易，keep going！
