一、RGB格式圖片原理
前面講了一幀YUV影像是由Y（亮度）U（色度）V（色度）來表示的，而RGB影像是由R（紅色）G（綠色）B（藍色）三個分量來表示的，
二、RGB格式圖片資料的內部排列
RGB格式的圖片，比較常見的有如下三種：
1.RGB16（16位）
顧名思義，RGB16是以16位（2個位元組）為一個存盤單元，來存盤一個RGB像素，RGB16又有以下兩種比較常見的存盤形式
1.1 RGB565
這里每個像素點用16位（2個位元組）來表示，R、G、B分量分別占用了5位、6位、5位，內部排列如下所示
高位元組 低位元組
R R R R R G G G G G G B B B B B
2.2 RGB555
這里每個像素點依舊用16位（2個位元組）來表示，最高位不使用，R、G、B分量分別占用了5位，5位，5位，內部排列如下所示
高位元組 低位元組
空 R R R R R G G G G G B B B B B
2.RGB24（24位）
RGB24是將24位的資料，分成3份，分別去存盤R、G、B分量，所以每個分量占的大小應是8位（1個位元組），這里需要注意的是：R、G、B分量存盤的順序，從高位元組到低位元組，必須是以B G R的順序來存盤，為什么這里要強調從高位元組到低位元組，因為后續如果進行圖片格式轉換，遇到位元組序不一致，需要對應地進行轉換，內部排列如下所示
高位元組 低位元組
B B B B B B B B G G G G G G G G R R R R R R R R
3.RGB32（32位）
RGB32中，每個像素點用32位（4個位元組）來表示，這里存盤的順序和RGB24一樣，這里不再過多贅述，唯一不同的是，在低位元組處保留了8位，內部排列如下所示
高位元組
B B B B B B B B G G G G G G G G
低位元組
R R R R R R R R N N N N N N N N（N就是空的意思，hhh）
三、編程分離R G B分量
下面我們來編程分離一張RGB24格式圖片中的R,G,B分量
#include <stdio.h>
#include <stdlib.h>
/*
para: fileName 輸入檔案名
width 寬
height 高
*/
int rgb24Split(char *fileName, int width, int height)
{
FILE *fp = fopen(fileName, "rb+");
FILE *fp1 = fopen("output_r.y", "wb+");
FILE *fp2 = fopen("output_g.y", "wb+");
FILE *fp3 = fopen("output_b.y", "wb+");
unsigned char *buffer = (unsigned char *)malloc(width * height * 3);
fread(buffer, 1, width * height * 3, fp);
for (int i = 0; i < width * height * 3; i = i + 3)
{
//R
fwrite(buffer + i, 1, 1, fp1);
//G
fwrite(buffer + i + 1, 1, 1, fp2);
//B
fwrite(buffer + i + 2, 1, 1, fp3);
}
free(buffer);
fclose(fp);
fclose(fp1);
fclose(fp2);
fclose(fp3);
return 0;
}
/* a test file to split r g b */
int main()
{
rgb24Split("cie1931_500x500.rgb", 500, 500);
return 0;
}

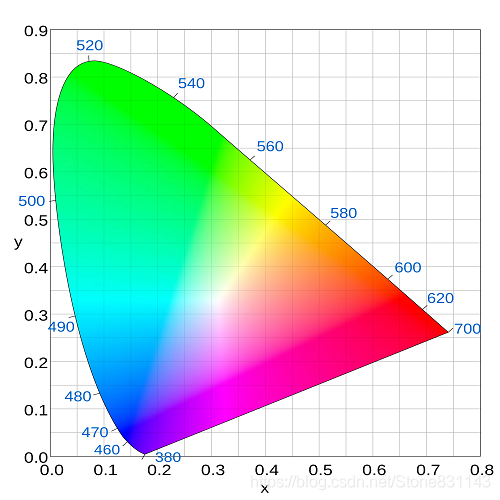

首先我們打開原圖片
我們這里分離了R,G,B三原色，可能看到這里有的同學要問，為什么不是以B,G,R的順序寫入，因為先前說過位元組序的問題，所以這里應該是以R,G,B的順序寫入，
我們把每個資料都單獨存盤到檔案中，所以不能算是一幀RGB影像了，所以我們以“Y（只看亮度）”的格式去打開這些檔案，查看某種顏色的強度，
由觀察得知，這張圖片左上角綠色的強度偏大，右邊的紅色強度偏大，左下角則是藍色的強度偏大，
下面看一下我們分離出的圖片

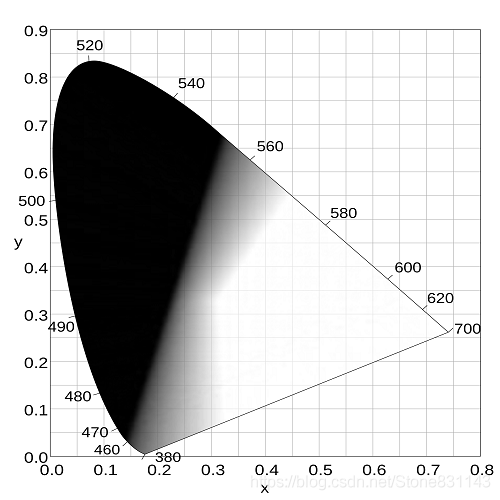

分離出的R資料影像

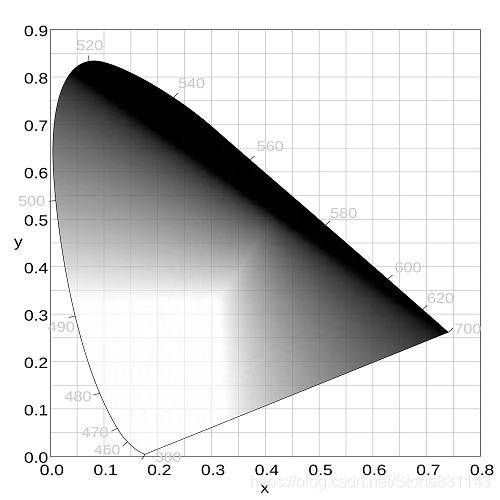

分離出的G資料影像

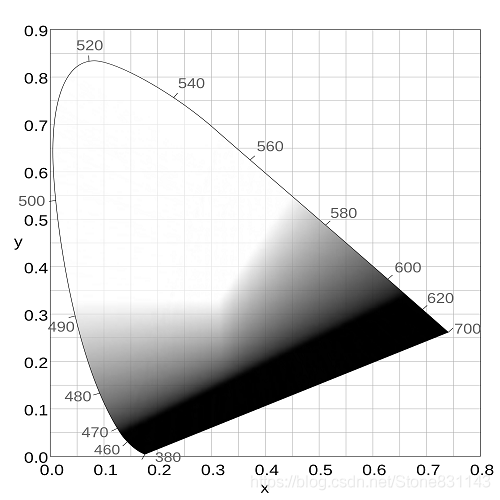

分離出的B資料影像
