1. 差分信號
又名差模信號，是指在兩根線上傳輸的任意時刻振幅相同，相位相反的一組信號，一般為需要收集并要進行處理的信號，而與之相對的共模信號則是一些因外界因素而產生的干擾信號，差分信號的抗干擾能力較強，因為它關心的只是兩個電壓信號之間的差值，是一個信號相對于另一個信號而言的，所以在進行信號處理的時候，就不會受到電壓信號與地之間的電位差的干擾，因為由于各種因素，地的電位是不可能處處相同的，從而會造成信號在傳輸程序中在各處與地的電位差不同，如果是單端信號傳輸而不是雙線傳輸差分信號，就很容易受到此問題的干擾，
差分信號的優點
1> 可以較為容易的分辨小信號，
2> 電路不易對外界產生輻射并且電路抵御外部信號干擾能力強，
之所以能夠減少輻射是因為任意時刻兩個信號的相位相反，所產生的電磁場方向也就相反，從而兩者會抵消掉，

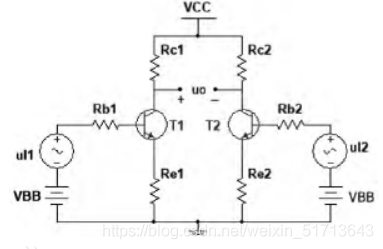

2. 對稱式差分放大電路
2.1 兩輸入端輸入共模信號
假設理想狀態下，同種器件的引數完全相同，那么根據三極管的作業原理，只要給到合適的電壓，兩側VBB直流電源可以使兩個三極管的發射結處于正偏狀態，上方的VCC可以使兩個集電結處于反偏狀態，從而能夠使三極管處于正常作業狀態，當如上圖所示兩側輸入端給到一組共模信號時，由于兩個基電極接收到的信號相同，那么兩個集電結處的電流就是相同的，從而在U0的正負兩極輸出的電壓就是相同的，因此，在兩輸入端輸入共模信號時，U0出不會產生電位差，所以就不會對共模信號產生放大的作用，
2.2 兩輸入端輸入差模信號
在同上的前提下，將右側輸入端正負極倒置，使之輸出一組差模信號，那么在同一時間，兩信號的變化趨勢恰好相反，那么兩個集電極的電流的變化趨勢也就會相反，使得兩個集電極處的電流一升一降，從而在U0處產生電位差，實作放大差分信號的目的，

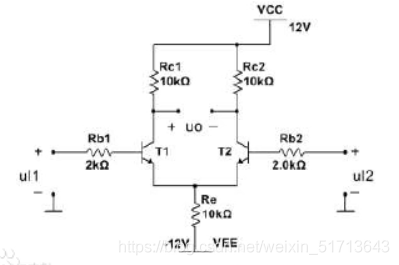

3. 對稱式差分放大電路引入負電源
3.1 Re電阻的作用
Re屬于直流負反饋電阻，起到穩定靜態作業點的作用，但是會影響到交流信號的放大，根據以分析思路，可以得出，它對共模信號有著抑制作用，而對差模信號的放大無影響，
3.2 -12V VEE的作用
就拿上圖引數來說，若不加負電源，那么電路的可設定靜態作業點的范圍只有0到12V，而加入負電源VEE后，電路的可設定靜態作業點的范圍便增加到了從-12V ~ +12V，這樣也使得可放大的信號范圍變大了，此外，加入負電源以后，靜態作業點就可以設定在0V，那么這樣就不需要再加上直流電源使交流信號得到一個直流分量，從而進行偏置，再上浮到0V以上，靜態作業點設定在0V，就可以直接加純粹的交流信號，然后直接進行分析即可，
