DHCP和DHCPSnooping
1.需求
大中型網路中需要自動分配IP地址
2.DHCP 作業原理
第一步：client端在局域網中廣播一個DHCP discover包，目的是找尋能提供IP的DHCP服務器
第二步：收到discover包的DHCP server之后通過發送一個DHCP offer 包給client，目的告訴它自己能提供IP地址，如果有多個DHCP server發送offer包，client會選擇第一個offer包，
第三步： client收到offer包之后，會發送一個DHCP request包 請求提供IP地址，
第四步：DHCP server發送ACK包，確認資訊，
3.實驗

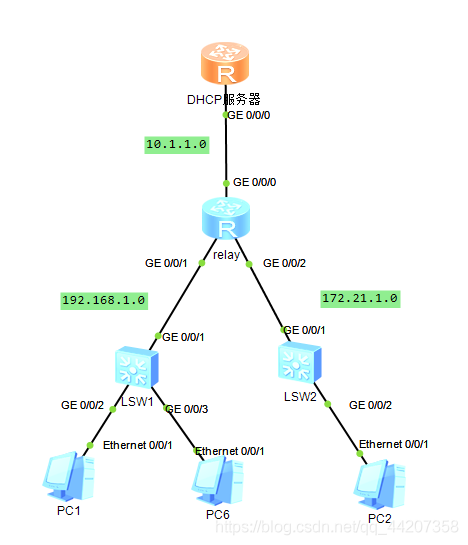

以華為AR2220為例，拓撲圖如下：
4.1在DHCP server上配置需要分配的不同網段的IP pool（地址池）
配置如下：
在系統視圖下配置
- IP pool （地址池名稱）
- network 192.168.1.0 mask 24
- gateway-list 192.168.1.1
- dns-list 8.8.8.8
4.2在DHCP server介面下呼叫地址池： - DHCP enable
- DHCP select global
4.3在DHCP relay 上配置介面g0/0/1和g0/0/2，開啟relay服務和設定DHCP server IP地址，以一個介面配置為例：
7. DHCP enable
8. DHCP select relay
9. DHCP relay server-IP 10.1.1.1
5.其中的網路可以靜態也可以動態
5.1配置靜態

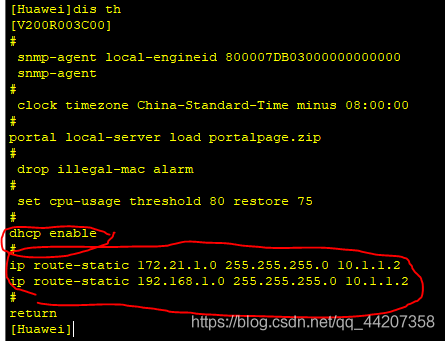

在DHCP server上配置到192.168.1.0和172.21.1.0網段的路由：
- IP route-static 192.168.1.0 24 10.1.1.2
- IP route-static 172.21.1.0 24 10.1.1.2
在DHCP relay上配置默認路由：
IP route-static 0.0.0.0 0 10.1.1.1

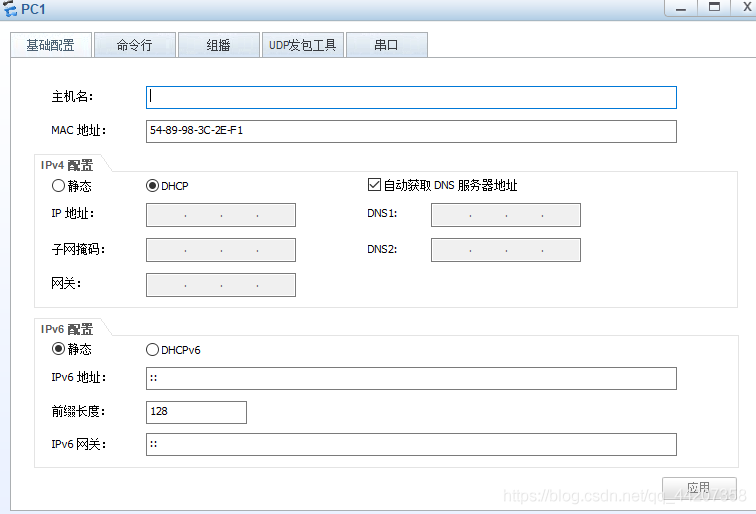

6.將pc機設定為DHCP動態獲取IP
如下：

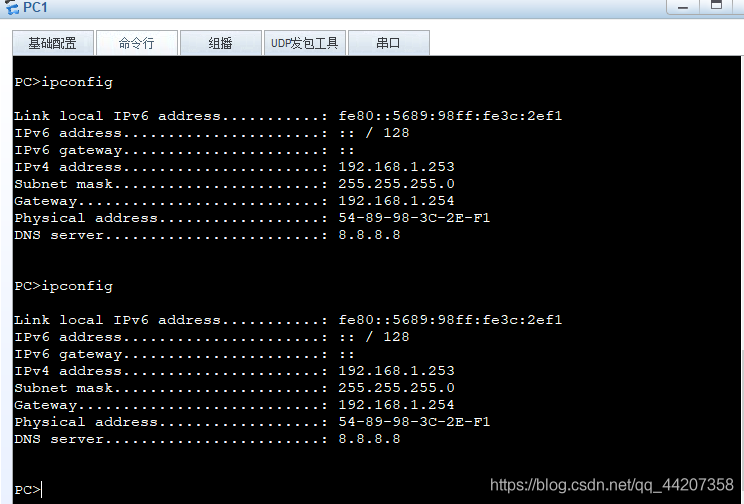

7.實驗成功
DHCP snooping部分實驗明天再來，拜拜了各位， 新年快樂，
