設計說明

以通用MCS-51單片機為處理核心，用傳感器將車輪的轉數轉換為電脈沖，進行處理后送入單片機，里程及速度的測量，是經過MCS-51的定時/計數器測出總的脈沖數和每轉一圈的時間，再經過單片機的計算得出，其結果通過LED顯示幕顯示出來，

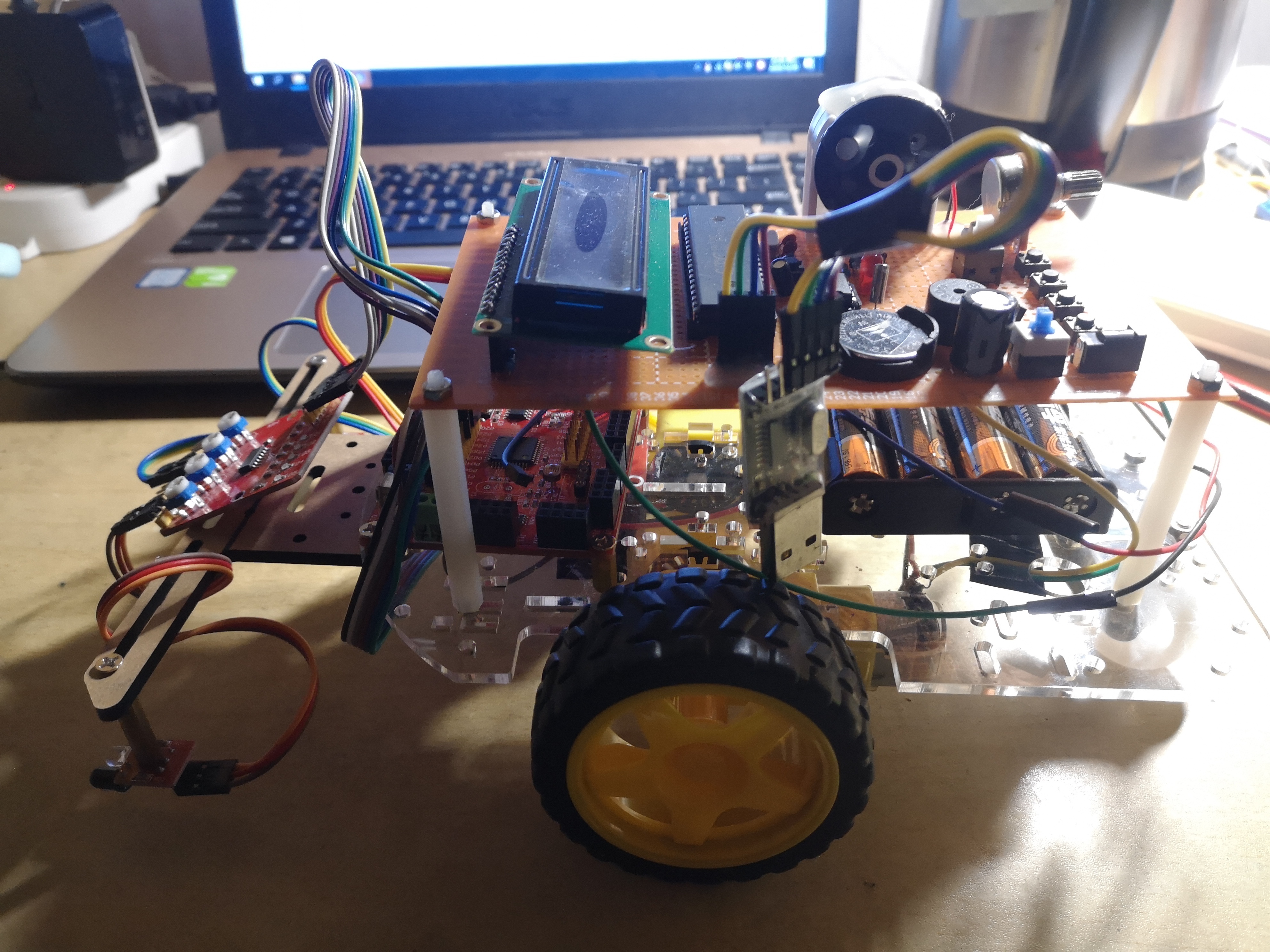

里程表可以在淘寶上買到成品，我的思路是在成品的基礎上，把電機的電流引到里程表上；除了測速功能外，還可以再加上控速功能，在速度超過某一個固定值后，蜂鳴器響，提示需要減速，同時通過串口發送標志位給汽車模塊，汽車模塊根據標志位，控制汽車的PWM占空比，進行減速，

流程圖

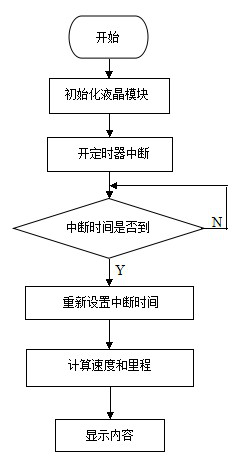

計算速度和里程模塊：

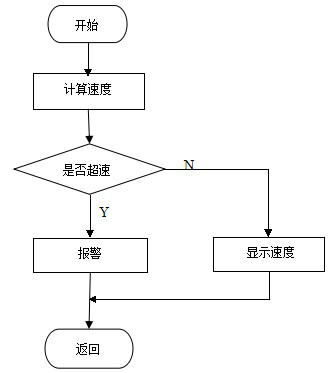

報警和測速模塊：

主要代碼

/***********計算速度函式**************/
void menu_dis()	  //計算速度函式
{
	static uchar value;
	if(menu_1 == 0)
	{
		if(flag_1s == 1)
		{
			flag_1s = 0;
			if(flag_en == 0)
			{
				value ++;
				if(value >= 3)	//2秒
				{
					speed_km = 0;  //速度為0
					shudu = (uint)speed_km;
					value = 0;
				}
			}
			if((flag_en == 1))
			{
				value = 0;
				flag_en = 0;
				 //1s = 1 / 1000000us;	  // 1m/s=0.001km除以1/3600h=3.6km/h
				f_hz = 1/(t2_num * 65536.0 + TH11 * 256 + TL11) / 1000000 ;  //算出來就是秒
				t2_num = 0;	//把變數清零
				TH11 = 0;
				TL11 = 0;
				speed_m = f_hz * zhijing * 3.14  ;	//算出來的是m/s
				juli_z = (juli_z + (uint)speed_m) ;        //總路程m
				speed_km = speed_m * 3.6 ;	//(帶個小數點) km/s
			    shudu = (uint)speed_km;
				zong_lc += speed_m;
			}
			write_sfm2(1,3,shudu);
			write_sfm4(2,3,juli_z);

		}
	}
}

/********************獨立按鍵程式*****************/
uchar key_can;	 //按鍵值

void key()	 //獨立按鍵程式
{
	static uchar key_new;
	key_can = 20;                   //按鍵值還原
	P3 |= 0x78;                     //對應的按鍵IO口輸出為1
	if((P3 & 0x78) != 0x78)		//按鍵按下
	{
		delay_1ms(1);	     	//按鍵消抖動
		if(((P3 & 0x78) != 0x78) && (key_new == 1))
		{						//確認是按鍵按下
			key_new = 0;
			switch(P3 & 0x78)
			{
				case 0x70:  key_can = 4;  break;	 //得到按鍵值
				case 0x68:  key_can = 3;  break;	 //得到按鍵值
				case 0x58:  key_can = 2;  break;	 //得到按鍵值
				case 0x38:  key_can = 1;  break;	 //得到按鍵值
			}
		}
	}
	else
		key_new = 1;
}


/**********************設定函式************************/
void key_with()
{
	if(key_can == 1)	//設定鍵
	{
		menu_1++;
		if(menu_1 == 1)	  //設定時間
		{
			menu_2 = 1;
			write_string(1,0,"    :  :    W:  ");
			write_string(2,0," 20  -  -       ");
		}
		if(menu_1 == 2)	  //設定報警速度
		{
			menu_2 = 1;
			write_string(1,0,"set-sd:00km/h   ");
			write_string(2,0,"zlc:             ");
		}
		if(menu_1 == 3)	  //設定直徑
		{
			menu_2 = 1;
			write_string(1,0,"  Set Zhijing  ");
			write_string(2,0,"               ");
		}
		menu_2 = 1;

		if(menu_1 > 3)    //回到正常顯示
		{
			menu_1 = 0;
			write_guanbiao(1,2,0);	  //關閉游標
			init_1602();      //1602初始化     //初始化液晶顯示
		}
	}
	if(key_can == 2)	//選擇鍵
	{
		if(menu_1 == 1)		  //設定時間
		{
			menu_2 ++;
			if(menu_2 > 7)
				menu_2 = 1;
		}
		if(menu_1 == 2)		 //設定
		{
			menu_2 ++;
			if(menu_2 > 2)
				menu_2 = 1;
		}

	}
	if(menu_1 == 1)
	{
		if(menu_2 == 1)		  //設定時
		{
			if(key_can == 3)	//加
			{
				shi+=0x01;
				if((shi & 0x0f) >= 0x0a)
					shi = (shi & 0xf0) + 0x10;
				if(shi >= 0x24)
					shi = 0;
			}
			if(key_can == 4)	//減
			{
				if(shi == 0x00)
					shi = 0x24;
				if((shi & 0x0f) == 0x00)
					shi = (shi | 0x0a) - 0x10;
				shi -- ;
			}
		}
		if(menu_2 == 2)		  //設定分
		{
			if(key_can == 3)	//加
			{
				fen+=0x01;
				if((fen & 0x0f) >= 0x0a)
					fen = (fen & 0xf0) + 0x10;
				if(fen >= 0x60)
					fen = 0;
			}
			if(key_can == 4)	//減
			{
				if(fen == 0x00)
					fen = 0x5a;
				if((fen & 0x0f) == 0x00)
					fen = (fen | 0x0a) - 0x10;
				fen -- ;
			}
		}
		if(menu_2 == 3)		  //設定秒
		{
			if(key_can == 3)	//加
			{
				miao+=0x01;
				if((miao & 0x0f) >= 0x0a)
					miao = (miao & 0xf0) + 0x10;
				if(miao >= 0x60)
					miao = 0;
			}
			if(key_can == 4)	//減
			{
				if(miao == 0x00)
					miao = 0x5a;
				if((miao & 0x0f) == 0x00)
					miao = (miao | 0x0a) - 0x10;
				miao -- ;
			}
		}
		if(menu_2 == 4)		  //設定星期
		{
			if(key_can == 3)	//加
			{
	    		week+=0x01;
				if((week & 0x0f) >= 0x0a)
					week = (week & 0xf0) + 0x10;
				if(week >= 0x08)
					week = 1;
			}
			if(key_can == 4)	//減
			{
				if(week == 0x01)
					week = 0x08;
				if((week & 0x0f) == 0x00)
					week = (week | 0x0a) - 0x10;
				week -- ;
			}
		}
		if(menu_2 == 5)		  //設定年
		{
			if(key_can == 3)	//加
			{
		    	nian+=0x01;
				if((nian & 0x0f) >= 0x0a)
					nian = (nian & 0xf0) + 0x10;
				if(nian >= 0x9a)
					nian = 1;
			}
			if(key_can == 4)	//減
			{
				if(nian == 0x01)
					nian = 0x9a;
				if((nian & 0x0f) == 0x00)
					nian = (nian | 0x0a) - 0x10;
				nian -- ;
			}
		}
		if(menu_2 == 6)		  //設定月
		{
			if(key_can == 3)	//加
			{
		    	yue+=0x01;
				if((yue & 0x0f) >= 0x0a)
					yue = (yue & 0xf0) + 0x10;
				if(yue >= 0x13)
					yue = 1;
			}
			if(key_can == 4)	//減
			{
				if(yue == 0x01)
					yue = 0x13;
				if((yue & 0x0f) == 0x00)
					yue = (yue | 0x0a) - 0x10;
				yue -- ;
			}
		}
		if(menu_2 == 7)		  //設定日
		{
			if(key_can == 3)	//加
			{
	    	ri+=0x01;
			if((ri & 0x0f) >= 0x0a)
				ri = (ri & 0xf0) + 0x10;
			if(ri >= 0x32)
				ri = 0;
			}
			if(key_can == 4)	//減
			{
				if(ri == 0x01)
					ri = 0x32;
				if((ri & 0x0f) == 0x00)
					ri = (ri | 0x0a) - 0x10;
				ri -- ;
			}
		}
		write_sfm2_ds1302(1,2,shi);	   //顯示時
		write_sfm2_ds1302(1,5,fen);	   //顯示分
		write_sfm2_ds1302(1,8,miao);	   //顯示秒
		write_sfm1(1,14,week);	   //顯示星期
		write_sfm2_ds1302(2,3,nian);	   //顯示年
		write_sfm2_ds1302(2,6,yue);	   //顯示月
		write_sfm2_ds1302(2,9,ri);	   //顯示日
		switch(menu_2)	   // 游標顯示
		{
			case 1:  write_guanbiao(1,2,1);  break;
			case 2:  write_guanbiao(1,5,1);  break;
			case 3:  write_guanbiao(1,8,1);  break;
			case 4:  write_guanbiao(1,14,1); break;
			case 5:  write_guanbiao(2,3,1);  break;
			case 6:  write_guanbiao(2,6,1);  break;
			case 7:  write_guanbiao(2,9,1);  break;
		}
		write_time();	   //把時間寫進去
	}

	if(menu_1 == 2)
	{
		if(menu_2 == 1)		  //設定速度
		{
			if(key_can == 3)	//加
			{
				bj_shudu++;
				if(bj_shudu >= 99)
					bj_shudu = 99;
			}
			if(key_can == 4)	//減
			{
				if(bj_shudu != 0)
					bj_shudu -- ;
			}
		}
		if(menu_2 == 2)		  //把總量程清零
		{
			if(key_can == 3)
			{
				zong_lc= 0;
			}
			if(key_can == 4)
			{
				zong_lc= 0;
			}
		}


		write_sfm2(1,7,bj_shudu);   //顯示報警速度
		write_sfm7(2,4,zong_lc);   //顯示

		switch(menu_2)	   // 游標顯示
		{
			case 1:  write_guanbiao(1,6,1);  break;
			case 2:  write_guanbiao(2,3,1);  break;
		}
	}
	if(menu_1 == 3)
	{
		if(key_can == 3)	//加
		{
			s_zhijing++;
			if(s_zhijing >= 999)
				s_zhijing = 999;
		}
		if(key_can == 4)	//減
		{
			if(s_zhijing != 0)
				s_zhijing -- ;
		}
		zhijing = s_zhijing ;
		write_sfm2(2,5,s_zhijing);		//顯示
	}
}

/****************報警函式***************/
void clock_h_l()
{
	static uchar value;
	if((shudu >= bj_shudu))
	{
		value ++;  //消除實際距離在設定距離左右變化時的干擾
		{
			beep = ~beep; 	  //蜂鳴器報警
		}
	}
	else
	{
		beep = 1;
	}
}


/******************主程式**********************/
void main()
{
	init_1602();      //1602初始化
	init_int0();
	time_init();	  //定時器0初始化程式
	while(1)
	{	 //  shudu = 11;
		key();			 //按鍵程式
		if(key_can < 10)
		{
			key_with();

		}
		if(flag_200ms == 1)
		{
			flag_200ms = 0;
			read_time();		  //讀時間
			init_1602_ds1302();   //顯示時鐘
			menu_dis();	  //計算速度函式
			clock_h_l();        //報警函式
		}
	}
}


/*********************外部中斷0中斷服務程式************************/
void int0() interrupt 0
{
	static uchar value=1;
	switch(value)
	{
		case 0:
			t1_num = 0;		 //第一次就把變數清零
			TH1 = 0;
			TL1 = 0;
			break;
		case 1:
				t2_num = t1_num;  //保存
				TH11 = TH1;
				TL11 = TL1;
				flag_en = 1;
			break;
	}
}

/*************定時器0中斷服務程式***************/
void time0_int() interrupt 1
{
	static uchar value=1;
	TH0 = 0x3c;
	TL0 = 0xb0;     // 50ms
	value++;
	if(value % 4 == 0)
		flag_200ms = 1;

	if(value >= 20)  //1秒   才是一秒鐘的速度
	{
		value = 0;
		flag_1s = 1;
	}
}

/*************定時器1中斷服務程式***************/
void time1_int() interrupt 3
{
	t1_num++;
}
