??此系列文章是小白學習STM32的一些學習筆記，小白第一次寫筆記文章，有不足或是錯誤之處，請多體諒和交流！
目錄
- 1.SPI協議介紹
- （一）SPI物理層
- （二）SPI協議層
- 2.STM32f103的SPI介紹
- （一）SPI通訊程序
- （二）SPI結構體介紹
1.SPI協議介紹

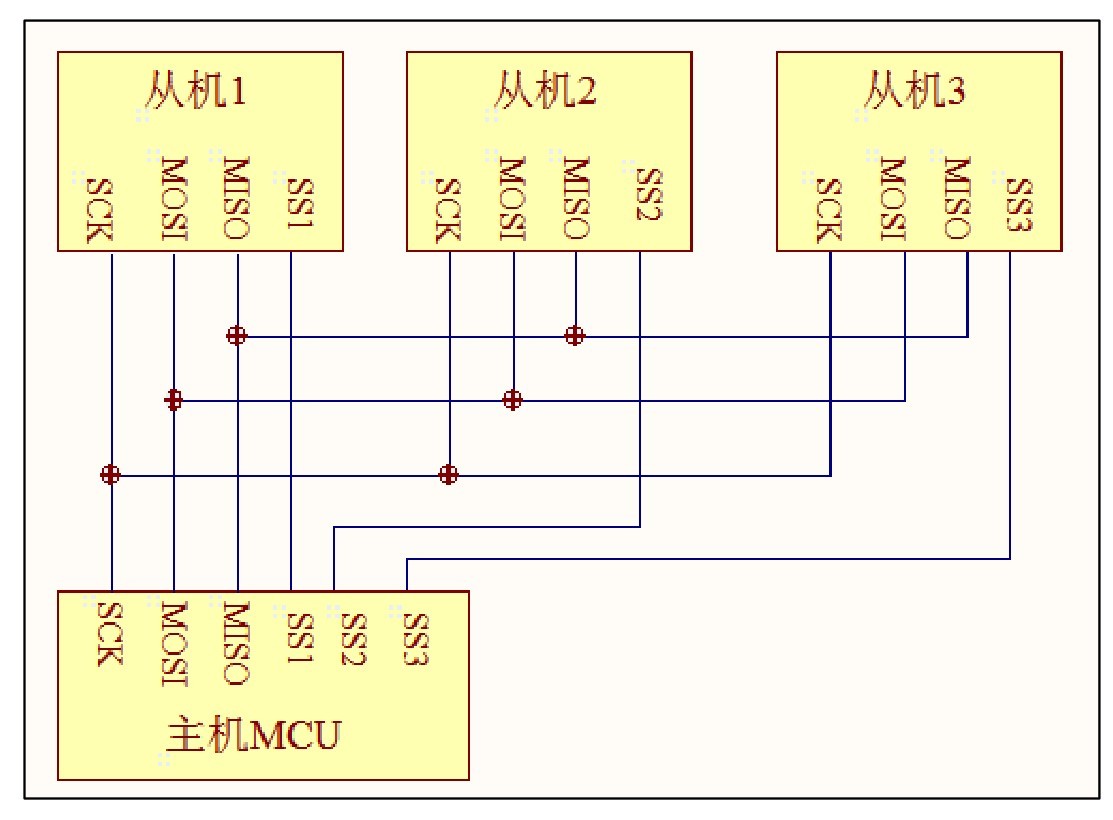

（一）SPI物理層
?相比于IIC通訊，資料傳輸線由一條變成兩條（MOSI、MISO)，
?SCK：時鐘總線，同步通信，
?MOSI：主機輸出資料，從機接收資料，
?MISO:主機接受資料，從機輸出資料，
?SS：片選信號，低電平有效，
（二）SPI協議層

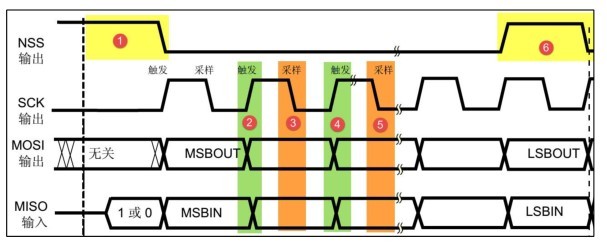

??SPI通信時序如圖：NSS(片選信號)發送起始信號、停止信號，時鐘上升沿觸發，下降沿資料有效（這是某一種通訊模式），
通信模式（CPOL/CPHA)：
??CPOL（時鐘極性）：CPOL=0時，SCK空閑時為低電平；CPOL=1時，SCK空閑時為高電平，（空閑指的SPI未開始使用時）
CPHA（時鐘相位）：CPHA=0時，奇數邊沿資料有效；CPHA=1時，偶數邊沿資料有效，

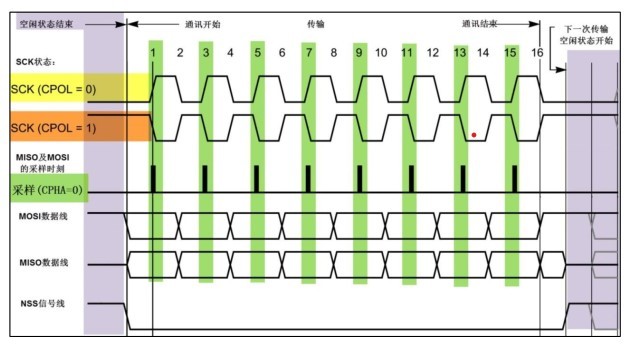

??如下圖：
2.STM32f103的SPI介紹
（一）SPI通訊程序

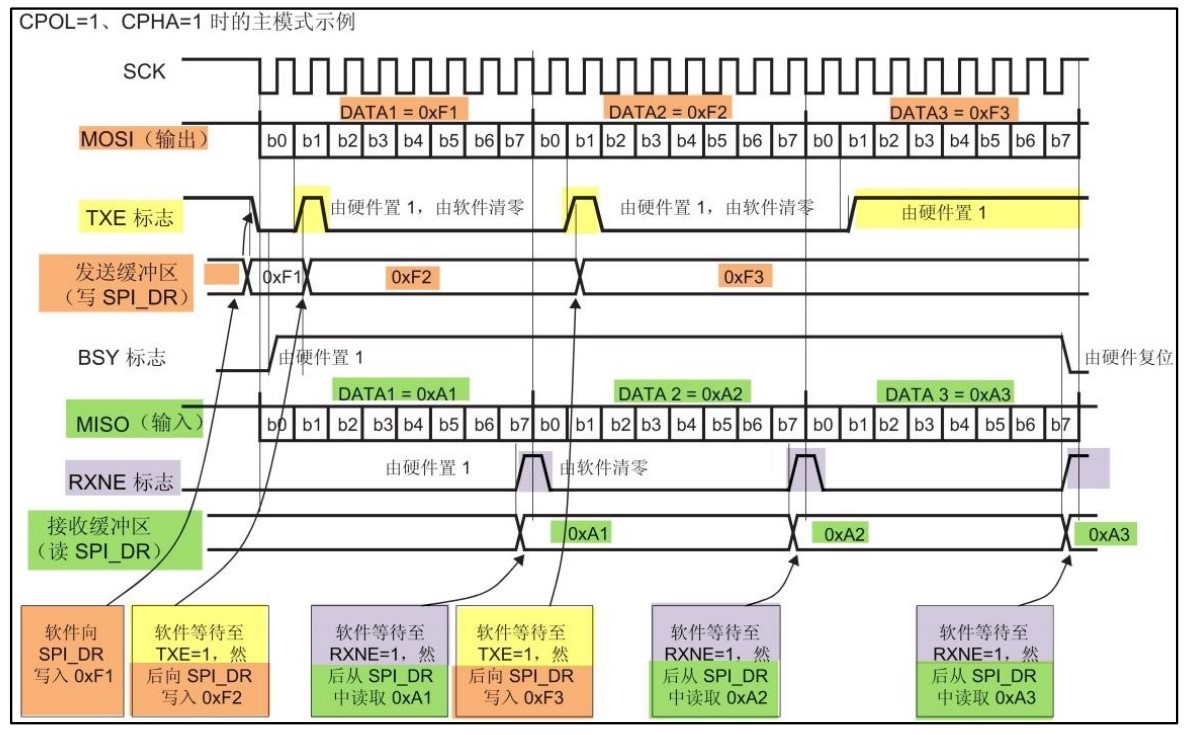

?兩個標志信號TXE、RXNE：
??一幀資料準備了之后，硬體將TXE置1，然后送到SPI_DR（發送緩沖區），然后軟體清零TXE，這是發送程序；
??一幀資料接受了時，硬體將RXNE自動置1，然后SPI_DR（接識訓沖區）接受資料，軟體清零RXNE，這就是接受程序，
??Tips:該程序是將發送（接受）緩沖區的資料一位一位（按時鐘信號）通過MOSI(MISO)傳輸，
（二）SPI結構體介紹
// SPI_InitTypeDefSPI_InitTypeDef結構體
1 typedef struct
2 {
3 uint16_t SPI_Direction; /*設定 SPI 的單雙向模式 */
4 uint16_t SPI_Mode; /*設定 SPI 的主/從機端模式 */
5 uint16_t SPI_DataSize; /*設定 SPI 的資料幀長度，可選 8/16 位 */
6 uint16_t SPI_CPOL; /*設定時鐘極性 CPOL，可選高/低電平*/
7 uint16_t SPI_CPHA; /*設定時鐘相位，可選奇/偶數邊沿采樣 */
8 uint16_t SPI_NSS; /*設定 NSS 引腳由 SPI 硬體控制還是軟體控制*/
9 uint16_t SPI_BaudRatePrescaler; /*設定時鐘分頻因子，fpclk/分頻數=fSCK */
10 uint16_t SPI_FirstBit; /*設定 MSB/LSB 先行 */
11 uint16_t SPI_CRCPolynomial; /*設定 CRC 校驗的運算式 */
12 } SPI_InitTypeDef;
具體結構體各種配置引數可以去看stm32f103_spi.h頭檔案，
本系列筆記內容和圖片基于《【野火?】零死角玩轉STM32—F103-MINI》
