OSPF之路由過濾

在大規模網路場景中，路由過濾是常用的手段，可以通過路由策略配合ACL，也可以配置前綴串列（ip ip-prefix）等等，本章主要介紹在OSPF中常用的匯總方式；
實驗環境：
在這里插入圖片描述

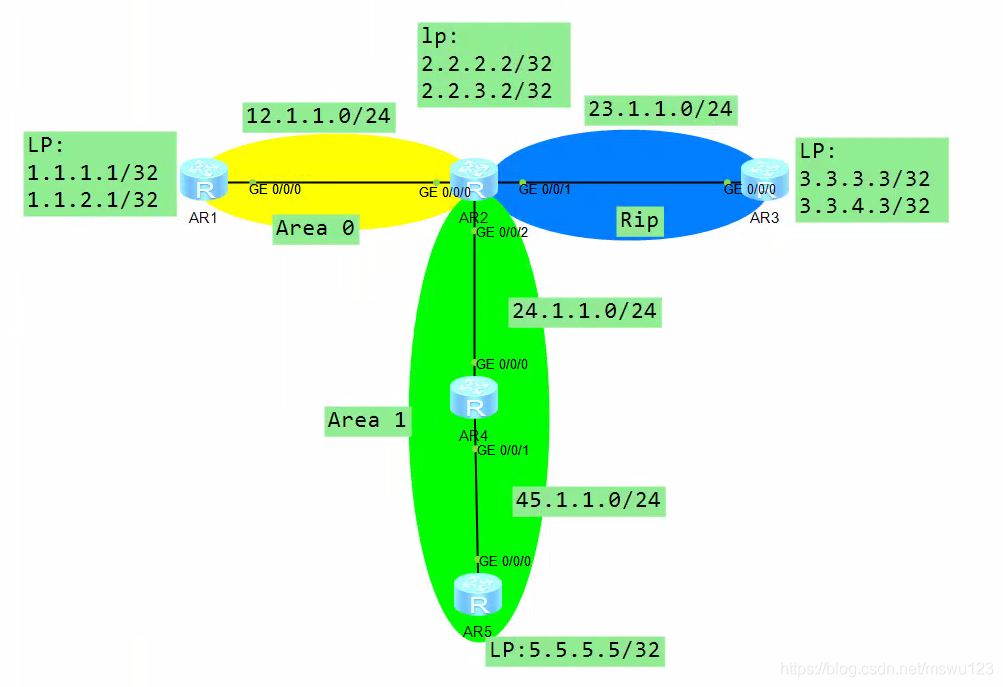

拓撲介紹：
R1與R2之間運行OSPF，為骨干區域，R2與R3之間運行RIP，R2與R4、R5之間運行OSPF，為普通區域1；LP代表設備環回介面；R2將rip路由引入OSPF，同時將OSPF引入RIP；

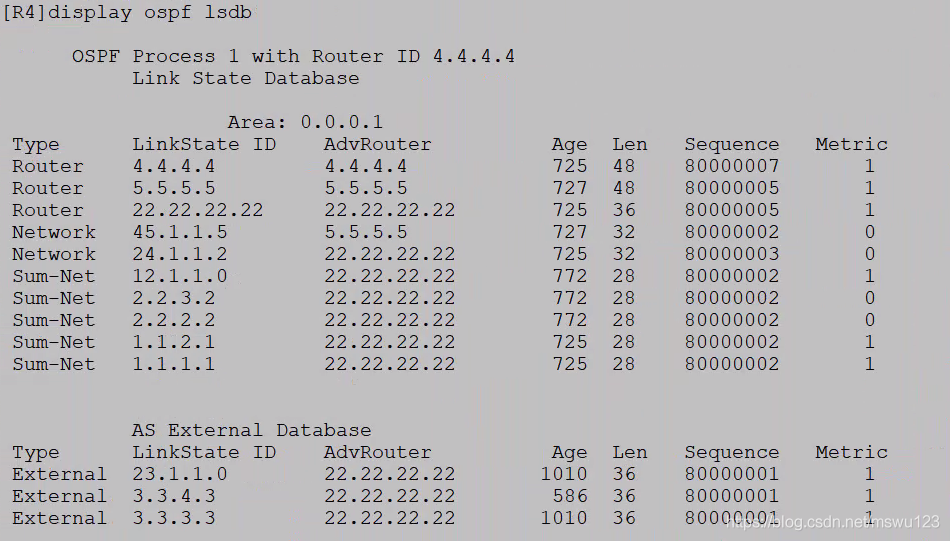

基礎配置略，當所有配置完成后，R4與R1均可以收到第五類LSA，形成外部路由，同時，R4將收到骨干區域的3類LSA：
在這里插入圖片描述

我們先說第一種型別的路由過濾：
在引入外部路由的時候過濾
我們看到R4可以學習R2引入的外部路由3.3.4.3，我們可以在ASBR的行程中進行過濾：

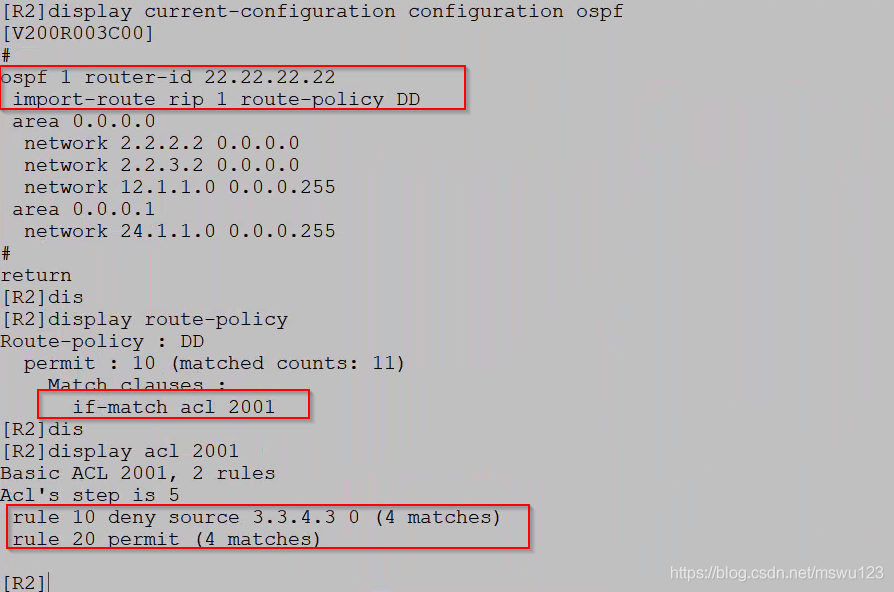

配置：

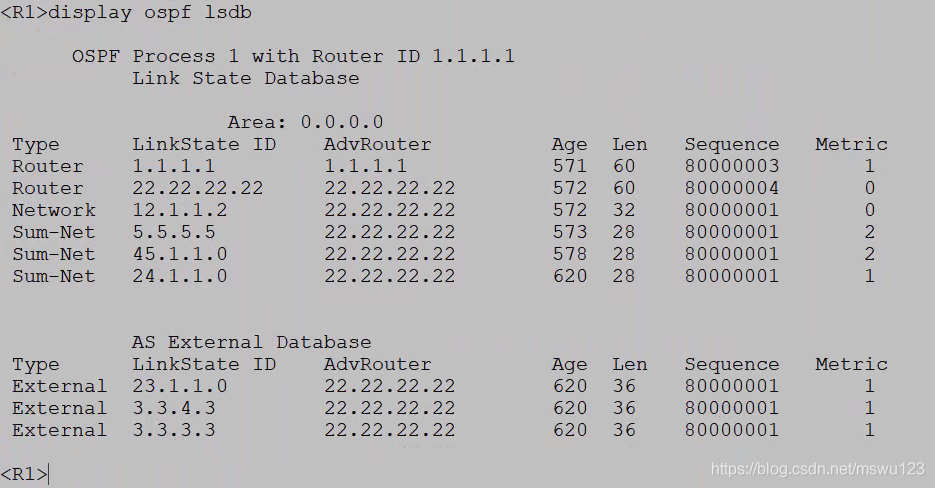

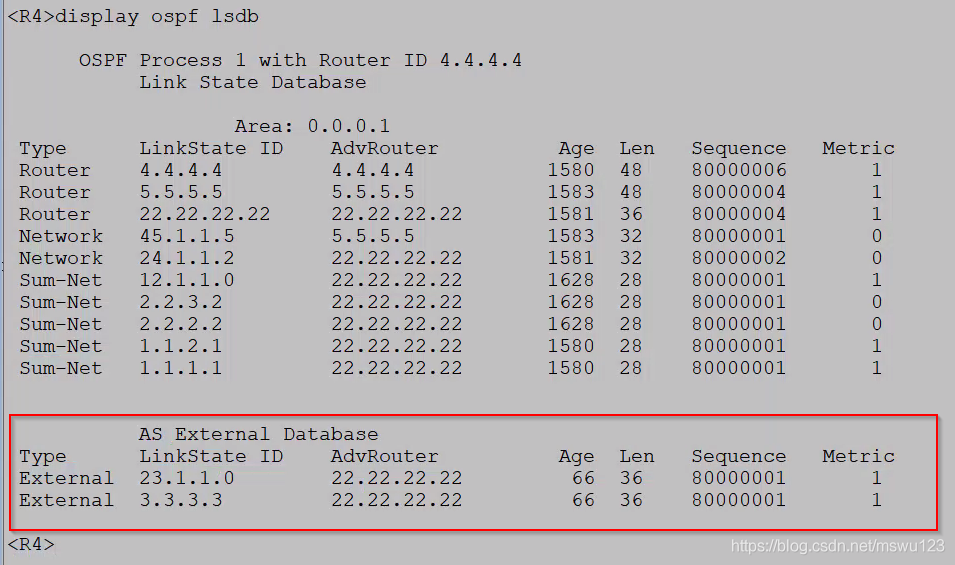

利用路由策略匹配ACL過濾掉3.3.4.3的路由，我們再看R2的LSDB資料庫：
在這里插入圖片描述
沒有了3.3.4.3的LSA，路由表中也就肯定沒有了路由條目；
再行程中進行過濾：
只會影響當前登陸設備，也就是在LSDB生成路由表的時候進行過濾，相同區域內其他路由器不會影響（ABR配置例外）

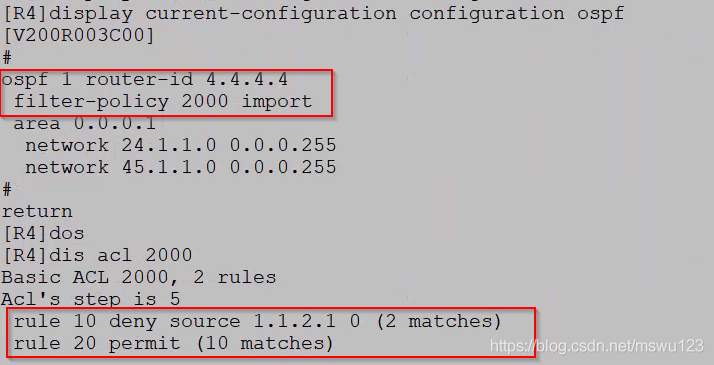

我們在R4上拒絕收到1.1.2.1的路由資訊：
在這里插入圖片描述

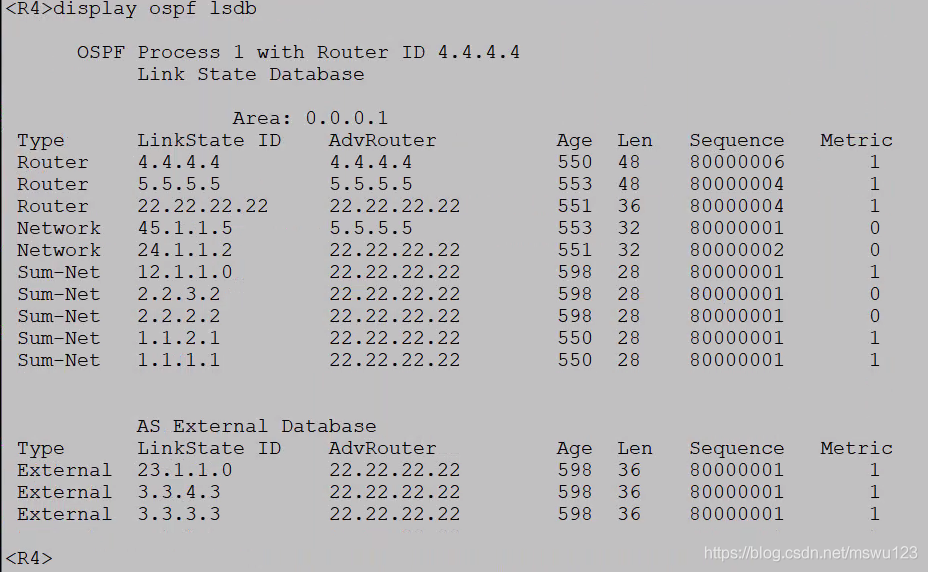

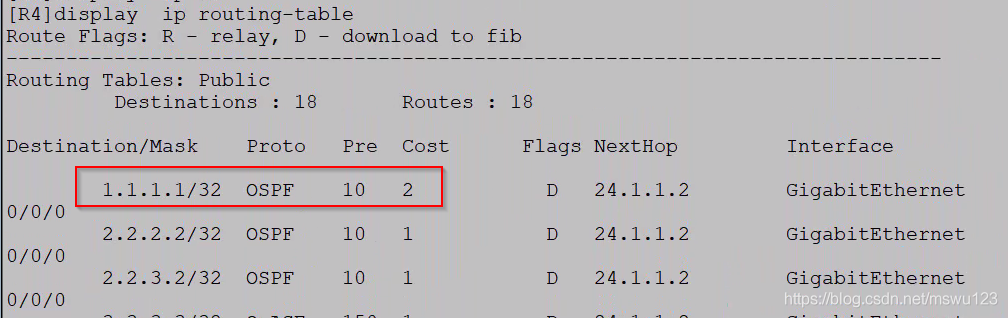

那么結果就是R4的LSDB資料庫依舊有1.1.2.1的LSA資訊，但是路由表中不會存在路由條目：

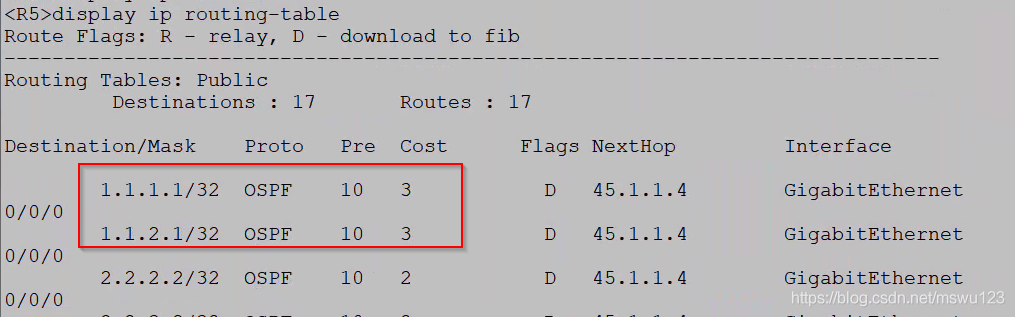

但是R5并不會收到影響，因為它只對本地路由器生效：

注意：
filter-policy xxx export 對5類lsa過濾,該法和import引入路由時過濾效果相同（都是不產生5LSA），（該命令僅在ASBR上生效）
在區域下路由過濾：
該配置在ABR上生效，過濾第三類LSA

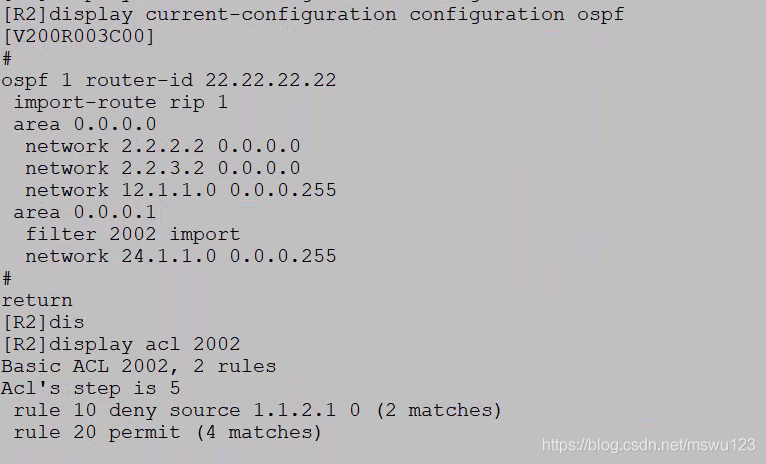

例如：OSPF區域1拒絕收到骨干區域的1.1.2.1的路由；
在這里插入圖片描述

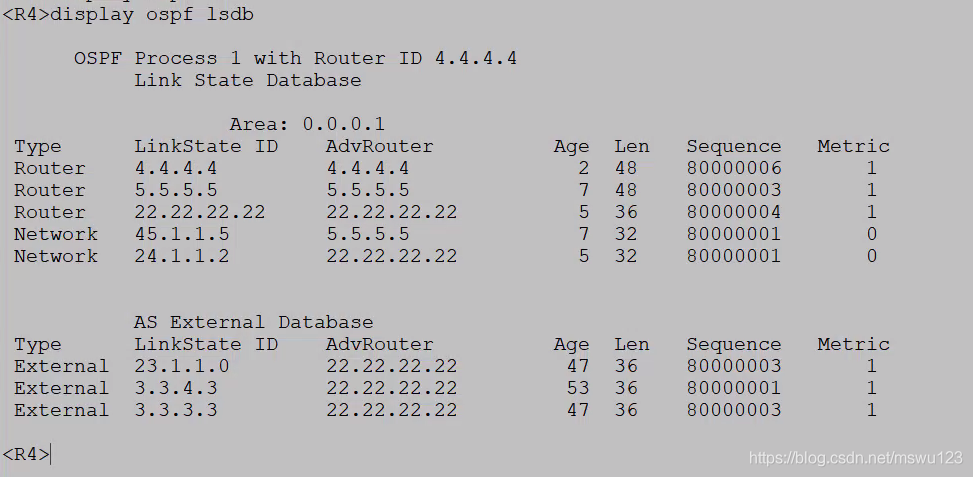

配置完成后，OSPF區域1將不接收1.1.2.1的LSA資訊，在R4查看LSADB資料庫：

已經沒有了1.1.2.1的LSA資訊；
注意：filter xxx export 與本例的作用剛好相反，本地不再說明；
在介面下進行LSA過濾
介面下簡單理解為針對某個介面做過濾，可以過濾所有型別的LSA，在所有路由器都生效；但不會單獨過濾1類和2類LSA；

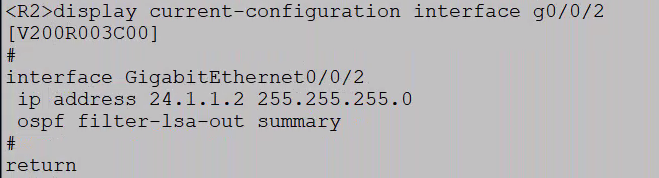

例如，在R2路由器區域1所在的介面配置策略，拒絕任何3類LSA進入區域1
配置：
在這里插入圖片描述

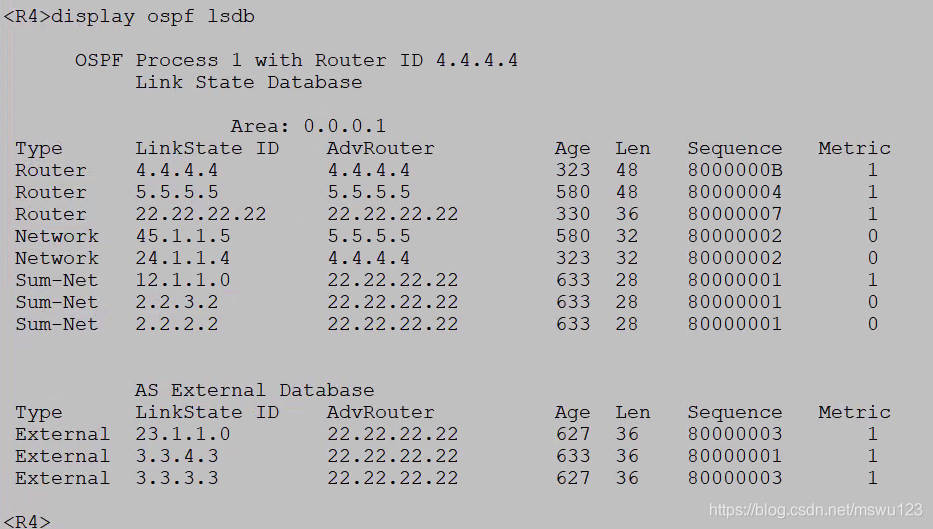

現在查看R4的LSDB資料庫會發現所有3類的LSA都不復存在！

在進行路由匯總時進行路由過濾
summary 匯總時接not-advertise 關鍵字實作過濾
（針對匯總路由 3型 abr-summary 針對5型asbr-summary）3型在ABR上 5型在ASBR上
注：匯總這個方法針對虛鏈路場景無效！！（因為虛鏈路所在區域無法對區域0的路由進行匯總，匯總不當容易出環）

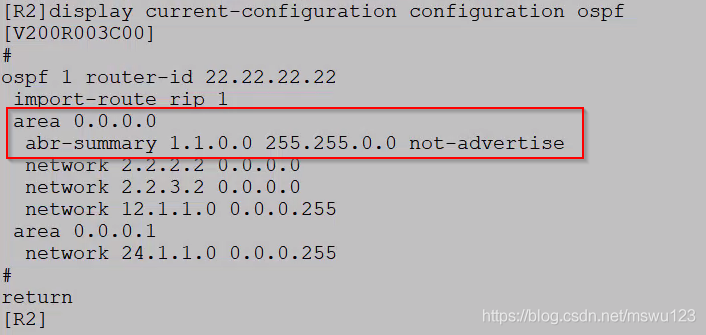

例如：在R2上對骨干區域的1.1.2.1與1.1.1.1進行路由匯總，匯總后不針對區域1通告；
在這里插入圖片描述
配置完成后查看R4的LSDB資料庫：

已經沒有1.1.0.0/16的任何LSA資訊了；
