STM32F103C8T6庫函式工程檔案搭建
STM32F10x_StdPeriph_Lib_V3.5.0檔案下載（使用part1即可）

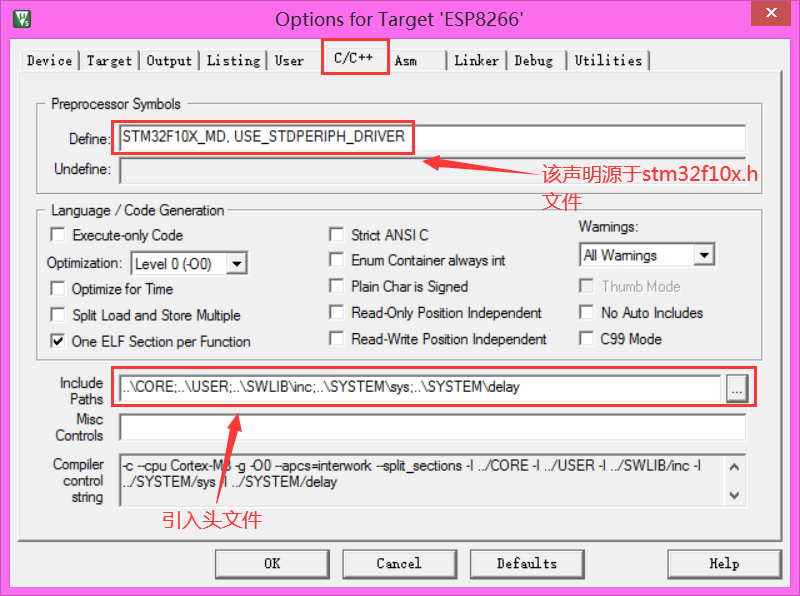

完成以上操作后，將Output與Listing生成的檔案置于OBJ檔案夾中，然后修改以下內容即可（剩下的就根據需求往里面添加內容即可）：

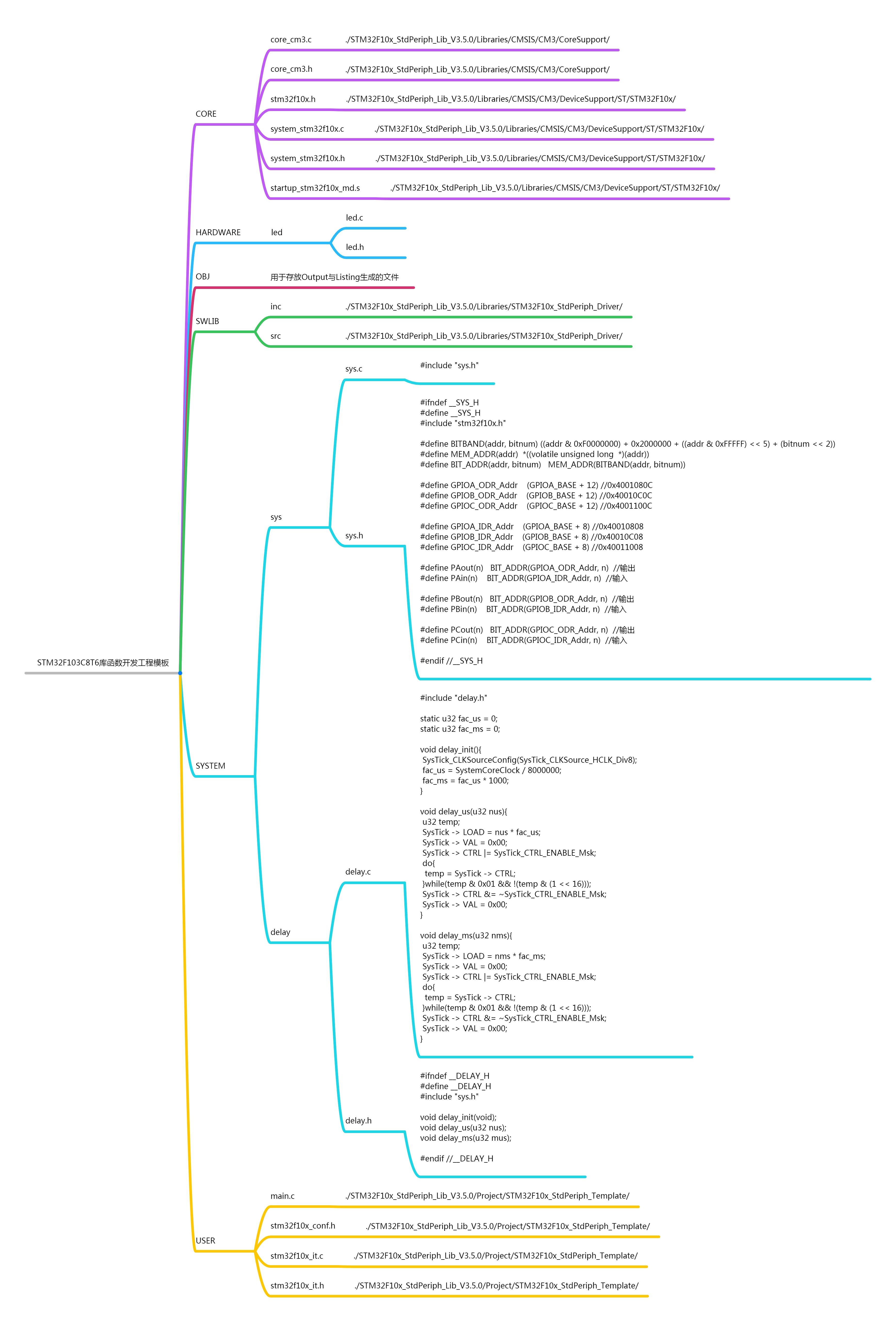

以下部分為圖片中的原始碼部分，可直接復制粘貼：
//sys.c
#include "sys.h"
//sys.h
#ifndef __SYS_H
#define __SYS_H
#include "stm32f10x.h"
//以下為位帶操作代碼，若不使用可忽略
#define BITBAND(addr, bitnum) ((addr & 0xF0000000) + 0x2000000 + ((addr & 0xFFFFF) << 5) + (bitnum << 2))
#define MEM_ADDR(addr) *((volatile unsigned long *)(addr))
#define BIT_ADDR(addr, bitnum) MEM_ADDR(BITBAND(addr, bitnum))
#define GPIOA_ODR_Addr (GPIOA_BASE + 12) //0x4001080C
#define GPIOB_ODR_Addr (GPIOB_BASE + 12) //0x40010C0C
#define GPIOC_ODR_Addr (GPIOC_BASE + 12) //0x4001100C
#define GPIOA_IDR_Addr (GPIOA_BASE + 8) //0x40010808
#define GPIOB_IDR_Addr (GPIOB_BASE + 8) //0x40010C08
#define GPIOC_IDR_Addr (GPIOC_BASE + 8) //0x40011008
#define PAout(n) BIT_ADDR(GPIOA_ODR_Addr, n) //輸出
#define PAin(n) BIT_ADDR(GPIOA_IDR_Addr, n) //輸入
#define PBout(n) BIT_ADDR(GPIOB_ODR_Addr, n) //輸出
#define PBin(n) BIT_ADDR(GPIOB_IDR_Addr, n) //輸入
#define PCout(n) BIT_ADDR(GPIOC_ODR_Addr, n) //輸出
#define PCin(n) BIT_ADDR(GPIOC_IDR_Addr, n) //輸入
#endif //__SYS_H
時延采用的 Systick 定時器，代碼詳解可參考文章 《STM32入門：Systick（嘀嗒定時器）學習》
//delay.c
#include "delay.h"
static u32 fac_us = 0;
static u32 fac_ms = 0;
void delay_init(){
SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);
fac_us = SystemCoreClock / 8000000;
fac_ms = fac_us * 1000;
}
void delay_us(u32 nus){
u32 temp;
SysTick -> LOAD = nus * fac_us;
SysTick -> VAL = 0x00;
SysTick -> CTRL |= SysTick_CTRL_ENABLE_Msk;
do{
temp = SysTick -> CTRL;
}while(temp & 0x01 && !(temp & (1 << 16)));
SysTick -> CTRL &= ~SysTick_CTRL_ENABLE_Msk;
SysTick -> VAL = 0x00;
}
void delay_ms(u32 nms){
u32 temp;
SysTick -> LOAD = nms * fac_ms;
SysTick -> VAL = 0x00;
SysTick -> CTRL |= SysTick_CTRL_ENABLE_Msk;
do{
temp = SysTick -> CTRL;
}while(temp & 0x01 && !(temp & (1 << 16)));
SysTick -> CTRL &= ~SysTick_CTRL_ENABLE_Msk;
SysTick -> VAL = 0x00;
}
//delay.h
#ifndef __DELAY_H
#define __DELAY_H
#include "sys.h"
void delay_init(void);
void delay_us(u32 nus);
void delay_ms(u32 mus);
#endif //__DELAY_H
學習分享，一起成長！以上為小編的總結分享，若存在不當之處，請批評指正！
