Neokylin-Server離線環境、跨主機、使用Docker部署PXC集群

一、說明

背景：NeoKylin使用swarm、macvlan、calico組網docker環境中pxc高可用不成功后，使用flannel+etcd成功，記錄程序如下，
系統：Neokylin-Server-5.0_U4-x86_64-Release-B14-20190320，
使用說明：pxc做集群；Haproxy做負載均衡；Keepalived浮動ip；etcd+Flannel保證容器跨主機互通；ntpdate時間同步、busybox做測驗
環境：

部署相關檔案：

1. 鏈接：https://pan.baidu.com/s/1OAsF0Kq–umgBZIIHVSWpg
   提取碼：e39i

二、部署程序：

1. 切換root賬號或所有陳述句加sudo;

2. 關閉6個節點防火墻（或打開埠）;

systemctl stop firewalld
systemctl disable firewalld

3. 6個節點匯入rpm包后安裝基礎環境：

rpm基礎環境包放置于百度網盤中

rpm -ivh *.rpm --replacefiles --force –nodeps

說明：安裝基礎環境，docker，ntpdate，keepalived，flannel，etcd，其中etcd只有m1、m2、m3使用

4. 設定所有節點;

修改6個節點名稱為m1、m2、m3、n1、n2、n3

hostnamectl set-hostname <newhostname>

修改6個節點hosts檔案

vim /etc/hosts

結尾追加

192.168.136.21 m1
192.168.136.22 m2
192.168.136.23 m3
192.168.136.26 n1
192.168.136.27 n2
192.168.136.28 n3

5. 啟動docker并匯入images;

設定6個節點自啟動docker

systemctl start docker
systemctl enable docker

匯入docker images，為后續使用做準備，陳述句舉例：

docker load < pxc56.tar

6. 時間同步;

6個節點通過ntpdate時間同步，一般需要聯網同步，這里使用時間服務器，192.168.136.1設定為提供ntp服務的win10電腦：

ntp 192.168.136.1

也可以通過聯網時間同步：

ntpdate cn.pool.ntp.org

7. etcd集群配置;

備份etcd的組態檔：

cp /etc/etcd/etcd.conf /etc/etcd/etcd.conf.bak

編輯m1主機/etc/etcd/etcd.conf檔案為：

#[Member]
ETCD_DATA_DIR="/var/lib/etcd/"
ETCD_LISTEN_PEER_URLS="http://0.0.0.0:2380"
ETCD_LISTEN_CLIENT_URLS="http://0.0.0.0:2379,http://0.0.0.0:4001"
ETCD_NAME="m1"
#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="http://m1:2380"
ETCD_ADVERTISE_CLIENT_URLS="http://m1:2379,http://m1:4001"
ETCD_INITIAL_CLUSTER="m1=http://m1:2380,m2=http://m2:2380,m3=http://m3:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"

編輯m2主機/etc/etcd/etcd.conf檔案為：

#[Member]
ETCD_DATA_DIR="/var/lib/etcd/"
ETCD_LISTEN_PEER_URLS="http://0.0.0.0:2380"
ETCD_LISTEN_CLIENT_URLS="http://0.0.0.0:2379,http://0.0.0.0:4001"
ETCD_NAME="m2"
#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="http://m2:2380"
ETCD_ADVERTISE_CLIENT_URLS="http://m2:2379,http://m2:4001"
ETCD_INITIAL_CLUSTER="m1=http://m1:2380,m2=http://m2:2380,m3=http://m3:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"

編輯m3主機/etc/etcd/etcd.conf檔案為：

#[Member]
ETCD_DATA_DIR="/var/lib/etcd/"
ETCD_LISTEN_PEER_URLS="http://0.0.0.0:2380"
ETCD_LISTEN_CLIENT_URLS="http://0.0.0.0:2379,http://0.0.0.0:4001"
ETCD_NAME="m3"
#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="http://m3:2380"
ETCD_ADVERTISE_CLIENT_URLS="http://m3:2379,http://m3:4001"
ETCD_INITIAL_CLUSTER="m1=http://m1:2380,m2=http://m2:2380,m3=http://m3:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"

修改m1~m3主機的/usr/lib/systemd/system/etcd.service檔案為：

[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target
[Service]
Type=notify
WorkingDirectory=/var/lib/etcd/
EnvironmentFile=/etc/etcd/etcd.conf
User=etcd
# set GOMAXPROCS to number of processors
ExecStart=/bin/bash -c "GOMAXPROCS=$(nproc) /usr/bin/etcd --name=\"${ETCD_NAME}\" --data-dir=\"${ETCD_DATA_DIR}\" --listen-client-urls=\"${ETCD_LISTEN_CLIENT_URLS}\""
Restart=on-failure
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target

配置完后，在m1~m3上設定自啟并啟動etcd服務，

systemctl daemon-reload && systemctl enable etcd && systemctl start etcd

在m1~m3主機上，可通過etcdctl member list命令查看etcd集群節點資訊

8. 部署flannel網路;

將所有docker容器部署于flannel網路中，可使得容器間可以跨主機通信，也可以使宿主與容器通信，
在所有主機上，備份flanneld檔案

cp /etc/sysconfig/flanneld /etc/sysconfig/flanneld.bak

修改所有主機上的/etc/sysconfig/flanneld 為如下內容：

# Flanneld configuration options
# etcd url location.  Point this to the server where etcd runs
FLANNEL_ETCD_ENDPOINTS="http://m1:2379,http://m2:2379,http://m3:2379"
# etcd config key.  This is the configuration key that flannel queries
# For address range assignment
#FLANNEL_ETCD_PREFIX="/atomic.io/network"
FLANNEL_ETCD_PREFIX="/coreos.com/network"
# Any additional options that you want to pass
#FLANNEL_OPTIONS=""

然后只需在m1主機上執行

etcdctl mk /coreos.com/network/config '{ "Network": "192.168.0.0/16" }'

將所有主機的/usr/lib/systemd/system/docker.service檔案中ExecStart=/usr/bin/dockerd修改為下面兩行：

EnvironmentFile=-/run/flannel/docker
ExecStart=/usr/bin/dockerd $DOCKER_NETWORK_OPTIONS

以上配置完成后，執行以下命令

systemctl enable flanneld.service && systemctl start flanneld.service && systemctl restart docker

測驗flannel網路
例如使用busybox測驗，在所有主機運行busybox容器，用來測驗flannel網路

docker run -it -d --name=bbox busybox /bin/sh && docker exec -it bbox /bin/sh

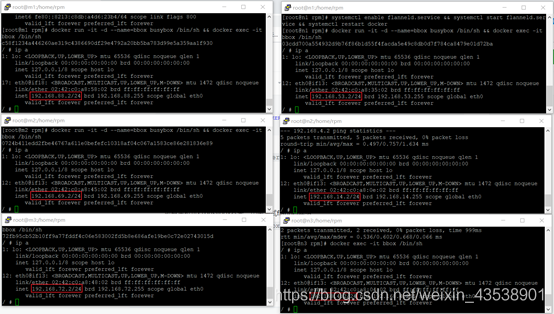

在容器中運行ip a命令，如下圖所示

各主機上busybox容器的IP如下：

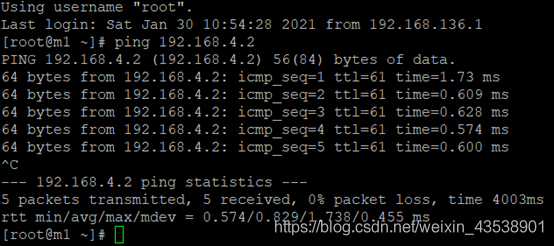

m1主機 ping n3主機的busybox容器IP 192.168.4.2，如下圖：

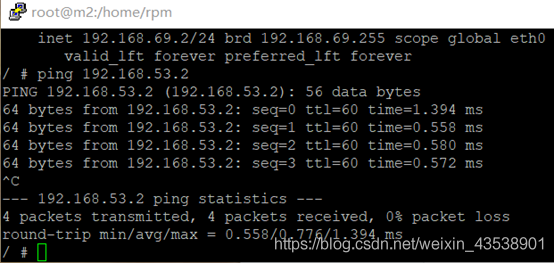

m2主機的busybox容器 ping n1主機的busybox容器IP 192.168.53.2，如下圖：

以上測驗通過，說明各主機、主機上的容器現在可通過flannel跨主機網路相互通信，為后續在麒麟系統上使用docker容器搭建應用打下基礎，

9. n1-n3部署pxc;

通過docker本地安裝pxc5.6，使用5.6是因為該環境高版本多節點部署有問題，pxc5.7版本不支持不使用k8s或者etcd模式的docker集群，
洗掉資料卷，每次重裝pxc前最好做一次

docker volume rm v1

創建名稱為v1的資料卷，–name可以省略

docker volume create --name v1

查看資料卷

docker inspect v1

創建3個PXC容器構成集群
n1節點執行

docker run -d -p 3306:3306 -p 3307:3307 -p 4567:4567 -p 4568:4568 -p 4444:4444 -p 8888:8888 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -v v1:/var/lib/mysql --name=n1 pxc

在第一個節點啟動后要等待一段時間，等候mysql啟動完成，

n2節點執行

docker run -d -p 3306:3306 -p 3307:3307 -p 4567:4567 -p 4568:4568 -p 4444:4444 -p 8888:8888 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=192.168.136.26 -v v1:/var/lib/mysql --name=n2 pxc

n3節點執行

docker run -d -p 3306:3306 -p 3307:3307 -p 4567:4567 -p 4568:4568 -p 4444:4444 -p 8888:8888 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=192.168.136.26 -v v1:/var/lib/mysql --name=n3 pxc

在n1節點添加賬號，三臺可自動同步，為Haproxy做準備

docker exec -it n1 /usr/bin/mysql -uroot -pabc123456
create user 'haproxy'@'%' identified by '';

10. m1-m3部署Haproxy+Keepalived容器;

使用Haproxy做負載均衡與監聽pxc，keepalive做熱備份與虛擬IP;
m1-m3安裝Haproxy+keepalived
3個節點在/home/soft/haproxy/下放置haproxy.cfg，內容如下

# haproxy.cfg
global
    #作業目錄
    chroot /usr/local/etc/haproxy
    #日志檔案，使用rsyslog服務中local5日志設備（/var/log/local5），等級info
    log 127.0.0.1 local5 info
    #守護行程運行
    daemon

defaults
    log    global
    mode    http
    #日志格式
    option    httplog
    #日志中不記錄負載均衡的心跳檢測記錄
    option    dontlognull
    #連接超時（毫秒）
    timeout connect 5000
    #客戶端超時（毫秒）
    timeout client  50000
    #服務器超時（毫秒）
    timeout server  50000

#監控界面
listen  admin_stats
    #監控界面的訪問的IP和埠
    bind  0.0.0.0:8888
    #訪問協議
    mode        http
    #URI相對地址
    stats uri   /dbs
    #統計報告格式
    stats realm     Global\ statistics
    #登陸帳戶資訊
    stats auth  admin:abc123456
#資料庫負載均衡
listen  proxy-mysql
    #訪問的IP和埠
    bind  0.0.0.0:3306
    #網路協議
    mode  tcp
    #負載均衡演算法（輪詢演算法）
    #輪詢演算法：roundrobin
    #權重演算法：static-rr
    #最少連接演算法：leastconn
    #請求源IP演算法：source
    balance  roundrobin
    #日志格式
    option  tcplog
    #在MySQL中創建一個沒有權限的haproxy用戶，密碼為空，Haproxy使用這個賬戶對MySQL資料庫心跳檢測
    option  mysql-check user haproxy
    server  MySQL_1 192.168.136.26:3306 check weight 1 maxconn 2000
    server  MySQL_2 192.168.136.27:3306 check weight 1 maxconn 2000
    server  MySQL_3 192.168.136.28:3306 check weight 1 maxconn 2000
    #使用keepalive檢測死鏈
option  tcpka

/home/soft/keepalived/下放置keepalived.conf，內容如下

vrrp_instance  VI_1 {
    state  MASTER  # Keepalived的身份（MASTER主服務要搶占IP，BACKUP備服務器不會搶占IP），
    interface  eth0    # docker網卡設備，虛擬IP所在
    virtual_router_id  51  # 虛擬路由標識，MASTER和BACKUP的虛擬路由標識必須一致，從0～255
    priority  100  # MASTER權重要高于BACKUP數字越大優先級越高
    advert_int  1  # MASTER和BACKUP節點同步檢查的時間間隔，單位為秒，主備之間必須一致
    authentication {  # 主從服務器驗證方式，主備必須使用相同的密碼才能正常通信
        auth_type  PASS
        auth_pass  123456
    }
    virtual_ipaddress {  # 虛擬IP，可以設定多個虛擬IP地址，每行一個
        192.168.65.201
    }
}

keepalived的組態檔的權限設定是644

chmod 644 keepalived.conf

這里已經將Haproxy和Keepalived合成一個容器，同時啟動，
m1執行：

docker run -it -d -p 4003:8888 -p 3306:3306 -v /home/soft/haproxy:/usr/local/etc/haproxy -v /home/soft/keepalived:/etc/keepalived --name hlyc1 --privileged my-haproxy

m2執行：

docker run -it -d -p 4003:8888 -p 3306:3306 -v /home/soft/haproxy:/usr/local/etc/haproxy -v /home/soft/keepalived:/etc/keepalived --name hlyc2 --privileged my-haproxy

m3執行：

docker run -it -d -p 4003:8888 -p 3306:3306 -v /home/soft/haproxy:/usr/local/etc/haproxy -v /home/soft/keepalived:/etc/keepalived --name hlyc3 --privileged my-haproxy

Haproxy完成負載均衡，keepalived容器對flannel網外暴露192.168.65.201，可供宿主機使用

Haproxy登錄界面
http://192.168.136.21:4003/dbs
http://192.168.136.22:4003/dbs
http://192.168.136.23:4003/dbs
用戶名admin，密碼abc123456，

11. m1-m3宿主機部署keepalived：

Docker內的ip在flannel組網中，不能被外網訪問，所有需要借助宿主機Keepalived映射成外網可以訪問的虛擬ip，這里設定為 192.168.65.201
在3個節點/etc/keepalived/目錄放置keepalived.conf，內容如下：

vrrp_instance VI_1 {
    state MASTER
#這里是宿主機的網卡，可以通過ip a查看當前自己電腦上用的網卡名是哪個
    interface enp0s3
    virtual_router_id 100
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
#這里是指定的一個宿主機上的虛擬ip，一定要和宿主機網卡在同一個網段，
#我的宿主機網卡ip是192.168.63.144，所以指定虛擬ip是160
           192.168.136.160
    }
}

#接受監聽資料來源的埠，網頁入口使用
virtual_server 192.168.136.160 8888 {
    delay_loop 3
    lb_algo rr
    lb_kind NAT
    persistence_timeout 50
    protocol TCP
#把接受到的資料轉發給docker服務的網段及埠，由于是發給docker服務，所以和docker服務資料要一致，這里使用flannel分配地址
    real_server 192.168.65.201 8888 {
        weight 1
    }
    real_server 192.168.34.201 8888 {
        weight 1
    }
    real_server 192.168.78.201 8888 {
        weight 1
    }
}

#接受資料庫資料埠，宿主機資料庫埠是3306，所以這里也要和宿主機資料接受埠一致
virtual_server 192.168.136.160 3306 {
    delay_loop 3
    lb_algo rr
    lb_kind NAT
    persistence_timeout 50
    protocol TCP
#同理轉發資料庫給服務的埠和ip要求和docker服務中的資料一致，這里使用flannel分配地址
    real_server 192.168.65.201 3306 {
        weight 1
    }
    real_server 192.168.34.201 3306 {
        weight 1
    }
    real_server 192.168.78.201 3306 {
        weight 1
    }
}

m1、m2、m3執行：

systemctl start keepalived
systemctl enable keepalived

flannel網外可訪問資料庫地址192.168.136.160:3306，是pxc對外統一介面，具有負載均衡、浮動ip，至此，pxc集群安裝結束，

12. 宕機

當有一個pxc節點宕機后，將該節點資料卷中的grastate.dat檔案洗掉

rm -rf /var/lib/docker/volumes/v1/_data/grastate.dat

再以從節點的方式加入pxc集群中，這里舉例初始主節點n1節點宕機后，n1以從節點方式加入組網

docker run -d -p 3306:3306 -p 3307:3307 -p 4567:4567 -p 4568:4568 -p 4444:4444 -p 8888:8888 -e MYSQL_ROOT_PASSWORD=abc123456 -e CLUSTER_NAME=PXC -e XTRABACKUP_PASSWORD=abc123456 -e CLUSTER_JOIN=192.168.136.28 -v v1:/var/lib/mysql --name=n1 pxc

當有兩個節點宕機后，將兩個節點grastate.dat檔案洗掉，再以從節點形式加入沒宕機節點，
當三個節點全部宕機，將所有節點資料卷中的grastate.dat檔案洗掉，不要洗掉v1中其它檔案，檢查Haproxy，按最后宕機的為主節點依次啟動三個節點，即可恢復資料，
