影像的雙線性插值演算法

雙線性內插值演算法是一種比較好的影像縮放演算法，它利用了源影像中虛擬點四周四個真實存在的像素值，依據權重來決定目標圖中的一個像素值，

先摘抄一些原理性的描述：
對于一個目標像素，通過反向變換可以得到源影像的虛擬坐標，大概率是浮點坐標，格式為(i+u,j+v)，其中 i、j 為整數部分，u、v 為小數部分，取值 [0,1)，這時在源影像中 (i+u,j+v) 可以由周邊的四個像素坐標 (i,j)、(i+1,j)、(i,j+1)、(i+1,j+1) 計算獲得，也就是存在公式：

f(i+u,j+v) = (1-u)(1-v)f(i,j) + (1-u)vf(i,j+1) + u(1-v)f(i+1,j) + uvf(i+1,j+1)

這一步的變換被省略了很多內容，橡皮擦也是查閱了很多資料，接下來為你補充上，

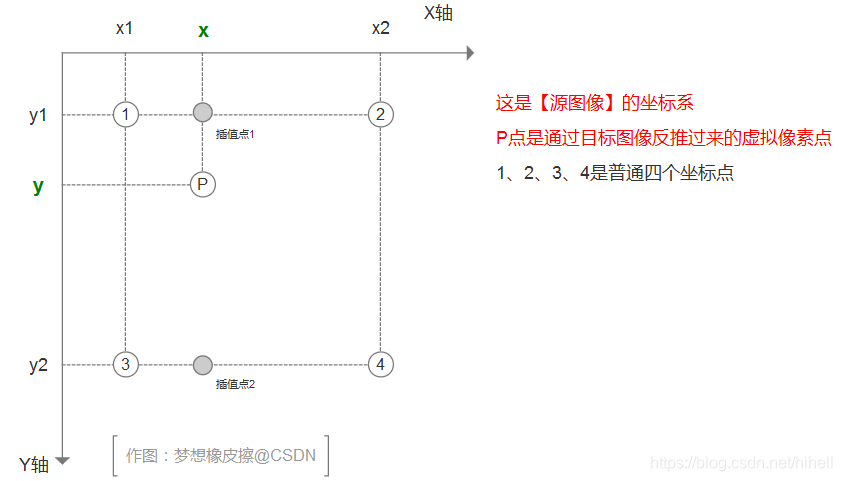

先畫一張輔助理解的圖~

首先在 X 方向上進行兩次線性插值計算，然后在 Y 方向上進行一次插值計算，

在計算之前，又要補充知識了，叫做線性插值，已知資料 ( x 0 , y 0 ) (x_0,y_0) (x0?,y0?) 和 ( x 1 , y 1 ) (x_1,y_1) (x1?,y1?)，要計算 [ x 0 , x 1 ] [x_0,x_1] [x0?,x1?] 區間內某一位置 x 在直線上的 y 值，公式如下：

y ? y 0 x ? x 0 = y 1 ? y 0 x 1 ? x 0 \cfrac{y-y_0}{x-x_0}=\cfrac{y_1-y_0}{x_1-x_0} x?x0?y?y0??=x1??x0?y1??y0??

公式進行變形得到：

y = x 1 ? x x 1 ? x 0 y 0 + x ? x 0 x 1 ? x 0 y 1 y=\cfrac{x_1-x}{x_1-x_0}y_0+\cfrac{x-x_0}{x_1-x_0}y_1 y=x1??x0?x1??x?y0?+x1??x0?x?x0??y1?

變換之后大概等用 x 0 x_0 x0? 和 x 1 x_1 x1? 的距離作為一個權重，用于 y 0 y_0 y0? 和 y 1 y_1 y1? 的加權，雙線性插值就是在兩個方向上做線性插值，

繼續看上圖，在點 1 與點 2 區間內尋找一點，依據公式可得：

f ( 插 值 點 1 ) ≈ x 2 ? x x 2 ? x 1 f ( 點 1 ) + x ? x 1 x 2 ? x 1 f ( 點 2 ) f(插值點1)\approx\cfrac{x_2-x}{x_2-x_1}f(點1)+\cfrac{x-x_1}{x_2-x_1}f(點2) f(插值點1)≈x2??x1?x2??x?f(點1)+x2??x1?x?x1??f(點2) 其中插值點 1 = ( x , y 1 ) (x,y_1) (x,y1?)

同樣的演算法獲取插值點 2：

f ( 插 值 點 2 ) ≈ x 2 ? x x 2 ? x 1 f ( 點 3 ) + x ? x 1 x 2 ? x 1 f ( 點 4 ) f(插值點2)\approx\cfrac{x_2-x}{x_2-x_1}f(點3)+\cfrac{x-x_1}{x_2-x_1}f(點4) f(插值點2)≈x2??x1?x2??x?f(點3)+x2??x1?x?x1??f(點4) 其中插值點 2 = ( x , y 2 ) (x,y_2) (x,y2?)

接下來在 Y 方向進行線性插值計算：

f ( P ) ≈ y 2 ? y y 2 ? y 1 f ( 插 值 點 1 ) + y ? y 1 y 2 ? y 1 f ( 插 值 點 2 ) f(P)\approx\cfrac{y_2-y}{y_2-y_1}f(插值點1)+\cfrac{y-y_1}{y_2-y_1}f(插值點2) f(P)≈y2??y1?y2??y?f(插值點1)+y2??y1?y?y1??f(插值點2)

將上述式子展開，就可以得到最后的結果了，這個沒多少難度，寫的時候與看的時候都仔細點就好：

f ( x , y ) ≈ f ( 點 1 ) ( x 2 ? x ) ( y 2 ? y ) ( x 2 ? x 1 ) ( y 2 ? y 1 ) + f ( 點 2 ) ( x ? x 1 ) ( y 2 ? y ) ( x 2 ? x 1 ) ( y 2 ? y 1 ) + f ( 點 3 ) ( x 2 ? x ) ( y ? y 1 ) ( x 2 ? x 1 ) ( y 2 ? y 1 ) + f ( 點 4 ) ( x ? x 1 ) ( y ? y 1 ) ( x 2 ? x 1 ) ( y 2 ? y 1 ) f(x,y)\approx\cfrac{f(點1)(x_2-x)(y_2-y)}{(x_2-x_1)(y_2-y_1)}+\cfrac{f(點2)(x-x_1)(y_2-y)}{(x_2-x_1)(y_2-y_1)}+\cfrac{f(點3)(x_2-x)(y-y_1)}{(x_2-x_1)(y_2-y_1)}+\cfrac{f(點4)(x-x_1)(y-y_1)}{(x_2-x_1)(y_2-y_1)} f(x,y)≈(x2??x1?)(y2??y1?)f(點1)(x2??x)(y2??y)?+(x2??x1?)(y2??y1?)f(點2)(x?x1?)(y2??y)?+(x2??x1?)(y2??y1?)f(點3)(x2??x)(y?y1?)?+(x2??x1?)(y2??y1?)f(點4)(x?x1?)(y?y1?)?

該式子可以進一步的簡化，因為兩個相鄰點插值是 1，所以簡化如下：

f ( x , y ) ≈ f ( 點 1 ) ( x 2 ? x ) ( y 2 ? y ) + f ( 點 2 ) ( x ? x 1 ) ( y 2 ? y ) + f ( 點 3 ) ( x 2 ? x ) ( y ? y 1 ) + f ( 點 4 ) ( x ? x 1 ) ( y ? y 1 ) f(x,y)\approx f(點1)(x_2-x)(y_2-y)+f(點2)(x-x_1)(y_2-y)+f(點3)(x_2-x)(y-y_1)+f(點4)(x-x_1)(y-y_1) f(x,y)≈f(點1)(x2??x)(y2??y)+f(點2)(x?x1?)(y2??y)+f(點3)(x2??x)(y?y1?)+f(點4)(x?x1?)(y?y1?)

在將所有點的坐標帶入

f ( x , y ) ≈ f ( x 1 , y 1 ) ( x 2 ? x ) ( y 2 ? y ) + f ( x 2 , y 1 ) ( x ? x 1 ) ( y 2 ? y ) + f ( x 1 , y 2 ) ( x 2 ? x ) ( y ? y 1 ) + f ( x 2 , y 2 ) ( x ? x 1 ) ( y ? y 1 ) f(x,y)\approx f(x_1,y_1)(x_2-x)(y_2-y)+f(x_2,y_1)(x-x_1)(y_2-y)+f(x_1,y_2)(x_2-x)(y-y_1)+f(x_2,y_2)(x-x_1)(y-y_1) f(x,y)≈f(x1?,y1?)(x2??x)(y2??y)+f(x2?,y1?)(x?x1?)(y2??y)+f(x1?,y2?)(x2??x)(y?y1?)+f(x2?,y2?)(x?x1?)(y?y1?)

將 (x,y) 替換成最開始的寫法 (i+u,j+v) ，其他的坐標分別為 點 1~點 4 分別為：(i,j)、(i+1,j)、(i,j+1)、(i+1,j+1) ，帶入上述公式，變化結果如所示：

f ( i + u , j + v ) ≈ f ( i , j ) ( i + 1 ? ( i + u ) ) ( j + 1 ? ( j + v ) ) + f ( i + 1 , j ) ( i + u ? i ) ( j + 1 ? ( j + v ) ) + f ( i , j + 1 ) ( i + 1 ? ( i + u ) ) ( j + v ? j ) + f ( i + 1 , j + 1 ) ( i + u ? i ) ( j + v ? j ) f(i+u,j+v)\approx f(i,j)(i+1-(i+u))(j+1-(j+v))+f(i+1,j)(i+u-i)(j+1-(j+v))+f(i,j+1)(i+1-(i+u))(j+v-j)+f(i+1,j+1)(i+u-i)(j+v-j) f(i+u,j+v)≈f(i,j)(i+1?(i+u))(j+1?(j+v))+f(i+1,j)(i+u?i)(j+1?(j+v))+f(i,j+1)(i+1?(i+u))(j+v?j)+f(i+1,j+1)(i+u?i)(j+v?j)

別暈，估計這是全網最清晰的轉換方式了：

f ( i + u , j + v ) ≈ f ( i , j ) ( 1 ? u ) ( 1 ? v ) + f ( i + 1 , j ) u ( 1 ? v ) + f ( i , j + 1 ) ( 1 ? u ) v + f ( i + 1 , j + 1 ) u v f(i+u,j+v)\approx f(i,j)(1-u)(1-v)+f(i+1,j)u(1-v)+f(i,j+1)(1-u)v+f(i+1,j+1)uv f(i+u,j+v)≈f(i,j)(1?u)(1?v)+f(i+1,j)u(1?v)+f(i,j+1)(1?u)v+f(i+1,j+1)uv

到這里就與本篇博客最開始的公式呼應上了，

所以通過目標影像反推出來的一點，可以通過四個點的坐標進行計算，每個坐標前面的叫做權重，假設存在這樣一個像素坐標為 (1,1)，反推在源圖中得到的坐標是 (0.75,0.75)，由于影像中不可能存在浮點坐標，所以獲取周圍四個坐標分別是 （0，0）（0，1）（1，0）（1，1），由于 (0.75,0.75) 距離 (1,1) 最近，所以 (1,1) 點對該像素顏色作用最大，相應的 (1,1) 點對應的點是 f(i+1,i+1) ，該變數前面的系數權重為 0.75*0.75 ，結果最大，這個說明是通過真實的資料去說明，

拿到計算方式之后，就可以通過代碼實作雙線性插值演算法了，

先通過內置的縮放函式，測驗一下運行時間：

if __name__ == '__main__':
    src = cv2.imread('./t.png')
    start = time.time()
    dst = cv2.resize(src, (600, 600))
    print('內置函式運行時間：%f' % (time.time() - start))

    cv2.imshow('src', src)
    cv2.imshow('dst', dst)
    cv2.waitKey()

得到的時間為 內置函式運行時間：0.002000 ，非常快，

接下來就是自寫函式驗證了，代碼的說明我寫在了注釋中，你可以研究一下，注意公式的運用

import cv2
import numpy as np
import time


def resize_demo(src, new_size):
    # 目標影像寬高
    dst_h, dst_w = new_size
    # 源影像寬高
    src_h, src_w = src.shape[:2]

    # 如果影像大小一致，直接復制回傳即可
    if src_h == dst_h and src_w == dst_w:
        return src.copy()

    # 計算縮放比例
    scale_x = float(src_w) / dst_w
    scale_y = float(src_h) / dst_h

    # 遍歷目標影像
    dst = np.zeros((dst_h, dst_w, 3), dtype=np.uint8)
    # return dst
    # 對通道進行回圈
    # for n in range(3):
    # 對 height 回圈
    for dst_y in range(dst_h):
        # 對 width 回圈
        for dst_x in range(dst_w):
            # 目標在源上的坐標
            src_x = dst_x * scale_x
            src_y = dst_y * scale_y
            # 計算在源圖上 4 個近鄰點的位置
            # i,j
            i = int(np.floor(src_x))
            j = int(np.floor(src_y))

            u = src_x-i
            v = src_y-j
            if j == src_h-1:
                j = src_h-2
            if i == src_w-1:
                i = src_h-2
            # f(i+u,j+v) = (1-u)(1-v)f(i,j) + (1-u)vf(i,j+1) + u(1-v)f(i+1,j) + uvf(i+1,j+1)
            dst[dst_y, dst_x] = (1-u)*(1-v)*src[j, i]+u*(1-v) * \
                src[j+1, i] + (1-u)*v*src[j, i+1]+u*v*src[j+1, i+1]
            # dst[dst_y, dst_x] = 0.25*src[j, i]+0.25 * \
            #     src[j+1, i] + 0.25*src[j, i+1]+0.25*src[j+1, i+1]
            # dst[dst_y,dst_x,n] = 255

    return dst


if __name__ == '__main__':
    src = cv2.imread('./t.png')
    start = time.time()
    dst = resize_demo(src, (500, 600))
    print('自寫函式運行時間：%f' % (time.time() - start))

    cv2.imshow('src', src)
    cv2.imshow('dst', dst)
    cv2.waitKey()

代碼運行消耗了 2s 多，確實比較費時間，
