通用介面介紹

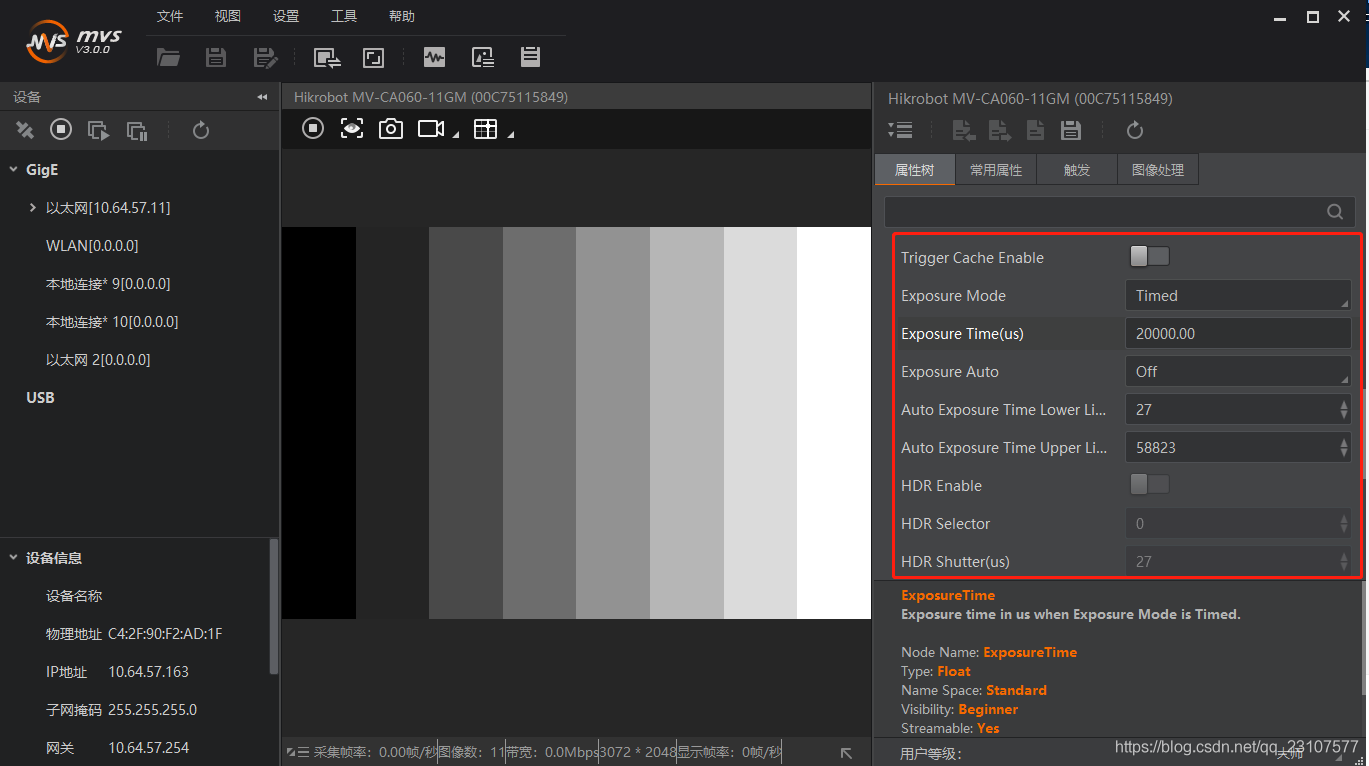

拿到海康工業相機之后，通過其官方提供的MVS客戶端，我們可以設定相關相機引數，來調整影像，達到我們想要的效果，但是如此眾多的相機引數，我們該如何集成進入我們軟體呢

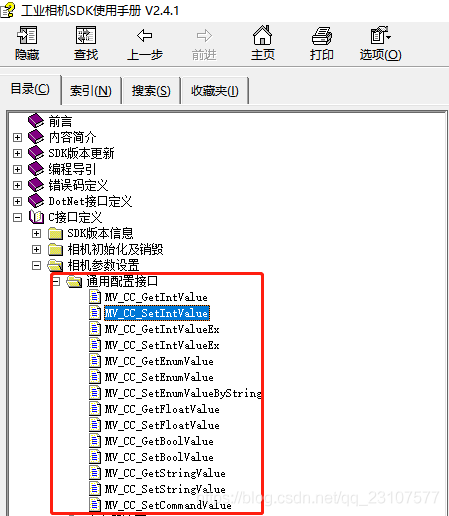

從查詢SDK檔案中，可以發現，他們提供了一套通用介面，來對相機進行引數獲取與設定

同用介面把相機引數，分成七大類，除command引數外，每一類提供Set/Get介面來設定與獲取相關節點

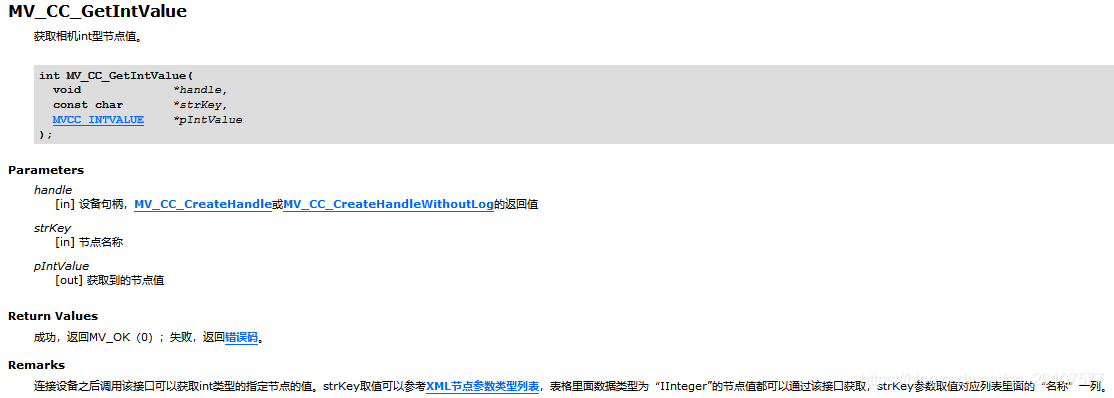

以MV_CC_GeIntValue為例：
代碼示例，獲取 Width：

//獲取int型引數
     MVCC_INTVALUE struIntValue = {0};
    nRet = MV_CC_GetIntValue(handle, "Width", &struIntValue);
    if (MV_OK != nRet)
    {
        printf("error: GetIntValue fail [%x]\n", nRet);
        return;
    }

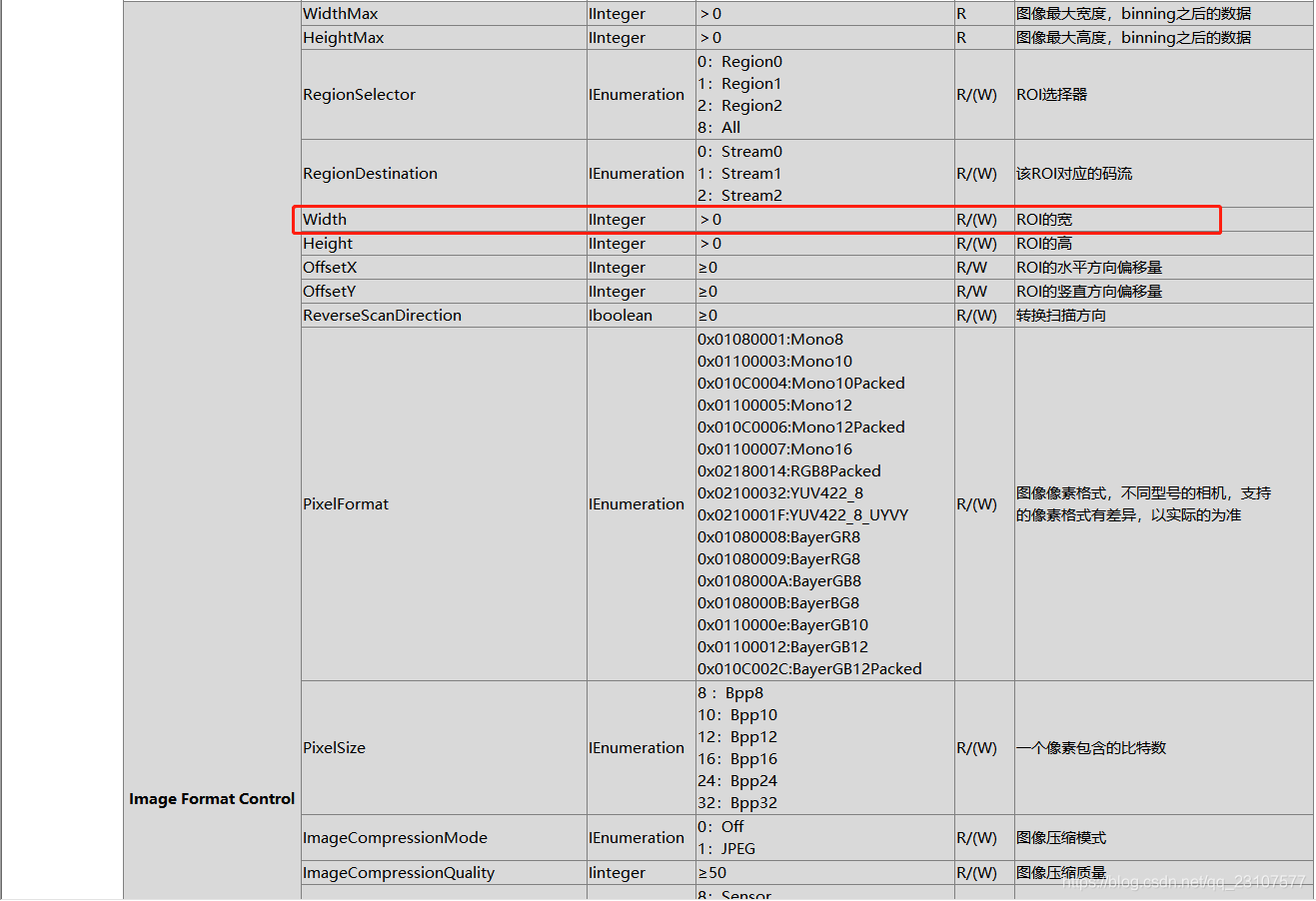

這里的第二個引數“Width”，作為整個介面的關鍵引數，檔案中，告知我們要去查找xml屬性表，然后對著查表進行引數設定，xml表如下所示：

通過查表，我們可以知道key值該填什么，key值的屬性是什么，但是，這樣子太慢啦，我怎么知道我調的引數，在xml表的什么位置呢
通過觀察MVS客戶端，有一個更簡單的方法能夠知道相機引數的屬性，型別等，可以快速方便的對引數進行操作

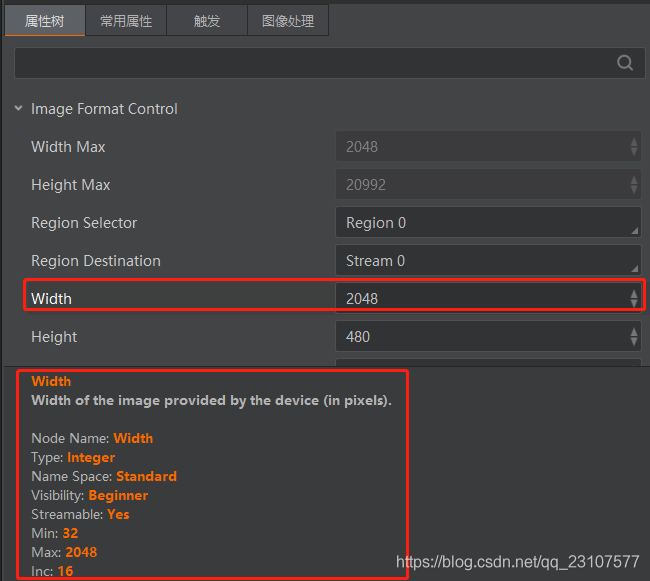

• 在MVS中找到自己想要的引數，滑鼠選中它，在MVS右下角，引數描述中，能看看該引數的節點名、型別、取值范圍、步進等資訊

  上圖可知，影像寬度“Width”，其節點名為“Width”，型別是“int”，取值范圍是32~2048,步進是16；
  根據型別，我們就可以選用MV_CC_SetIntValue/MV_CC_GetIntValue來對該屬性進行操作；
  還需注意以下兩點：
• 不同的相機引數有不同的型別，取值范圍與步進
• 不同的相機，相同的引數，有不同的取值范圍與步進

常見相機引數設定獲取

Int型引數-影像寬度、影像高度

//獲取int型引數-Width值
MVCC_INTVALUE struIntValue = {0};
nRet = MV_CC_GetIntValue(handle, "Width", &struIntValue);
if (MV_OK != nRet)
{
	printf("error: GetIntValue fail [%x]\n", nRet);
}
//列印當前寬度，寬帶最大值，最小值，步進
printf("Width；%d,Width_Max:%d,Width_min:%d,Width_Inc:%d\n",
struIntValue.nCurValue,struIntValue.nMax,struIntValue.nMin,struIntValue.nInc);

//設定int型引數-Width值
unsigned int nValue = 752;
//注意點1：value值需要是步進值的整數倍，否則會失敗
//注意點2：寬度、高度等引數設定時，只有在MV_CC_Startgrab介面呼叫前才能設定,取流程序中，不能修改寬高
//注意點3：寬度、高度等引數設定時，若有Offset X、Y偏移，應當先呼叫相關介面，將偏移量置0
nRet = MV_CC_SetIntValue(handle, "Width", nValue);
if (MV_OK != nRet)
{
	printf("error: SetIntValue fail [%x]\n", nRet);
}

Enum型引數-影像格式、觸發模式設定

//獲取Enum型引數-相機影像格式
MVCC_ENUMVALUE struEnumValue = {0};
nRet = MV_CC_GetEnumValue(handle, "PixelFormat", &struEnumValue);
if (MV_OK != nRet)
{
	printf("error: GetEnumValue fail [%x]\n", nRet);
}

 //設定Enum型引數-相機影像格式
 //注意點1：相機影像格式設定時，只有在MV_CC_Startgrab介面呼叫前才能設定,取流程序中，不能修改影像格式
 nRet = MV_CC_SetEnumValue(handle, "PixelFormat", PixelType_Gvsp_Mono12);
if (MV_OK != nRet)
{
	printf("error: SetEnumValue fail [%x]\n", nRet);
}

//設定Enum型引數-設定觸發模式為on
nRet = MV_CC_SetEnumValue(handle, "TriggerMode", MV_TRIGGER_MODE_ON);
if (MV_OK != nRet)
{
	printf("Set Trigger Mode fail! nRet [0x%x]\n", nRet);
}

float 型引數-曝光、增益設定

//獲取float型引數-曝光引數獲取
MVCC_FLOATVALUE struFloatValue = {0};
nRet = MV_CC_GetFloatValue(handle, "ExposureTime", &struFloatValue);
if (MV_OK != nRet)
{
    printf("error: GetFloatValue fail [%x]\n", nRet);
}
//列印曝光當前值，可設定的最大值、最小值
printf("Exp；%d,Exp_Max:%d,Exp_min:%d\n", struFloatValue.fCurValue,struFloatValue.fMax,struFloatValue.fMin);

//獲取float型引數-增益引數獲取
MVCC_FLOATVALUE struFloatValue = {0};
nRet = MV_CC_GetFloatValue(handle, "Gain", &struFloatValue);
if (MV_OK != nRet)
{
    printf("error: GetFloatValue fail [%x]\n", nRet);
}
//列印增益當前值，可設定的最大值、最小值
printf("Gain；%d,Gain_Max:%d,Gain_min:%d\n", struFloatValue.fCurValue,struFloatValue.fMax,struFloatValue.fMin);

//獲取float型引數-曝光值
//注意點1：曝光設定有前置條件需要注意，例如自動曝光、曝光模式等，前置條件是否呼叫，可以再MVS里面觀察，設定曝光時，是否提前勾選了其他引數
float fValue = 1000;
nRet = MV_CC_SetFloatValue(handle, "ExposureTime", fValue);
if (MV_OK != nRet)
{
	printf("error: SetFloatValue fail [%x]\n", nRet);
}

//獲取float型引數-增益值
//注意點1：增益設定有前置條件需要注意，例如自動增益，前置條件是否呼叫，可以再MVS里面觀察，設定增益時，是否提前勾選了其他引數
//注意點2：海康小部分相機增益節點不叫“Gain”，也不是用float節點進行設定，如果遇到了，就在MVS里面觀察使用對應介面吧
float fValue = 5;
nRet = MV_CC_SetFloatValue(handle, "Gain", fValue);
if (MV_OK != nRet)
{
	printf("error: SetFloatValue fail [%x]\n", nRet);
}

string型引數-用戶名稱

//獲取string型引數
MVCC_STRINGVALUE struStringValue = {0};
nRet = MV_CC_GetStringValue(handle, "DeviceUserID", &struStringValue);
if (MV_OK != nRet)
{
	printf("error: GetStringValue fail [%x]\n", nRet);
}
printf("DeviceUserID:[%s]\n", struStringValue.chCurValue);

//設定string型引數-自定義用戶名稱
 nRet = MV_CC_SetStringValue(handle, "DeviceUserID", "HikCamera");
if (MV_OK != nRet)
{
    printf("error: SetStringValue fail [%x]\n", nRet);
}

Command型引數-軟觸發、引數保存命令

//設定Command型節點-發送軟觸發命令
nRet = MV_CC_SetCommandValue(m_handle, "TriggerSoftware");
if (MV_OK != nRet)
{
	printf("error: SetCommandValue fail [%x]\n", nRet);
}

引數保存，需要用到一些組合引數

//設定Enum型引數-相機引數保存/默認加載項
//僅需在opendevice之后，初始化執行一次 UserSetSelector/UserSetDefault即可
nRet = MV_CC_SetEnumValue(handle, "UserSetSelector", 1);
if (MV_OK != nRet)
{
	printf("Set UserSetSelector 1! nRet [0x%x]\n", nRet);
}
nRet = MV_CC_SetEnumValue(handle, "UserSetDefault", 1);
if (MV_OK != nRet)
{
	printf("Set UserSetDefault 1! nRet [0x%x]\n", nRet);
}
//設定Command型節點-發送引數保存命令-引數會保存到相機內部ROM里面
//當修改引數完成后，可以呼叫該節點進行引數保存
//執行成功后，掉電不會消失
nRet = MV_CC_SetCommandValue(m_handle, "UserSetSave");
if (MV_OK != nRet)
{
	printf("Set UserSetSave fail [%x]\n", nRet);
}

其他的參加引數與功能，查詢MVS介面
不同的功能，需要組合不同的引數，注意呼叫順序與函式位置
