X光平板探測器的基本原理：

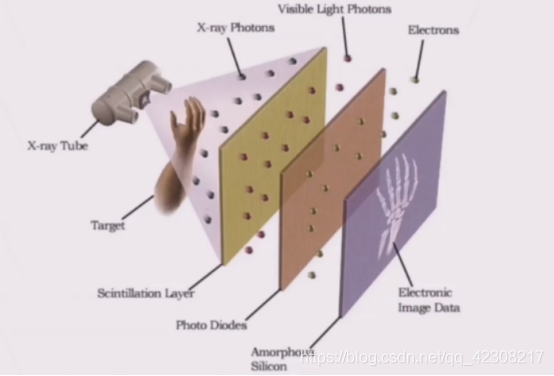

- X線球管發射可以穿透物體的X線，平板探測器能夠捕捉X線并進行資料轉換，將轉換的數字信號傳輸到計算機，計算機通過重建軟體將資料轉化成能在螢屏上顯示的內容，
X光平板探測器結構：

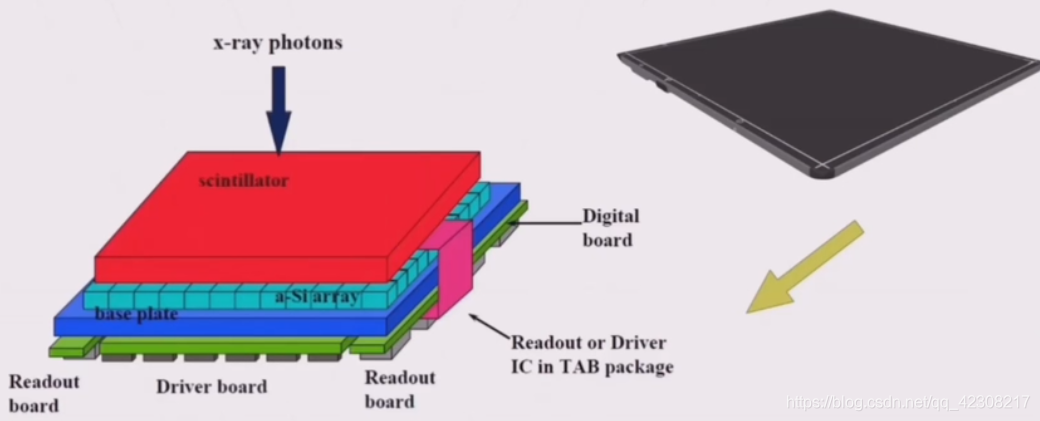

- 以非晶硅平板探測器為例，入射的X線經平板探測器之后，會首先碰到晶體感光層(紅色層)，在這里X線會被吸收并轉化成可見光，可見光繼續向下會被非晶硅表面的光電二極管所感知(墨綠色層)，并轉化為相應數量的電子，這些電子會傳輸到讀出電路(綠色層)進行模擬和數字轉換，轉換后的數字信號會傳輸到計算機進行重建，然后就可以在計算機的螢屏上看到這些圖片，
第一層–晶體感光層：
-
感光層是由一些特殊的化合物晶體組成，這類化合物在太陽光下并沒有什么例外，當有X線照射到這些晶體上面，這些晶體就會發光發亮，目前常用的晶體化合物是硫訊訓釓和碘化銫，晶體吸收的X線會按照一定比例轉化成可見光被非晶硅玻璃板上的光電二極管所吸收轉化為相應數量的電子，日常所說的平板探測器微單元尺寸，指的就是玻璃板上的像素單元尺寸如上圖所示，
-

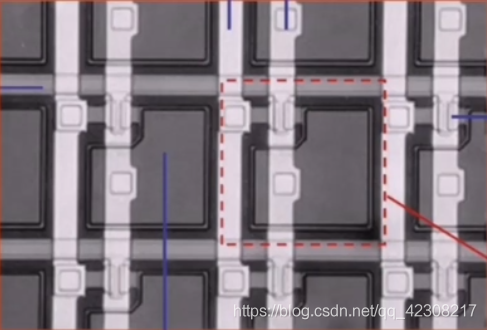

每一個像素單元里占面積最大的就是光電二極管，光電二極管的面積越大，能吸收的可見光就越多，采集到的資訊也就越多，漏掉的資訊就越少，
-
橫向的電路主要負責控制tft三極管開關的通斷，而縱向的電路負責將光電二極管產生的電子傳輸出去，

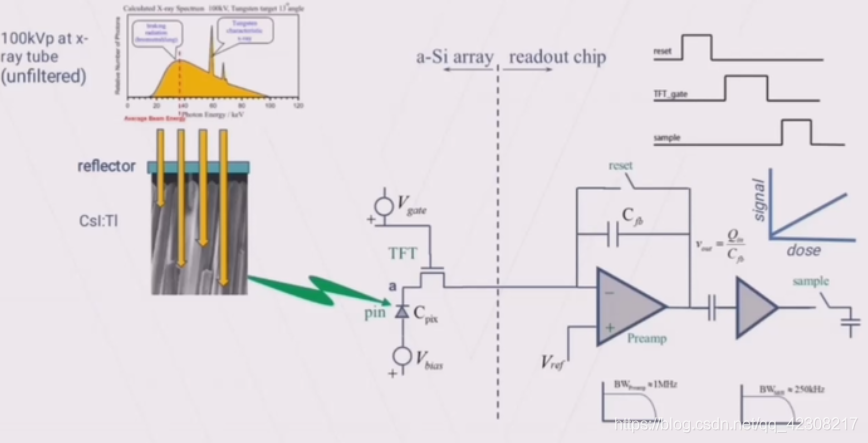

平板探測器集成電路原理：
單雙能平板探測器概念：
- 所謂單能系統是指射線源射出的X射線具有單一的能量，單能射線源射出扇形單能射線穿透物體到達探測器并被探測器吸收，轉化為數字信號輸入工控機，經過一系列資料處理最終以灰度影像的形式顯示在安檢機的電腦螢屏上，安檢員通過對影像的形狀和輪廓來判斷是否有危險品，單能系統不具備物質區分的能力，
- 雙能安檢機系統根據使用的射線源個數又可以分為真雙能系統和偽雙能系統，真雙能系統是指安檢機具有兩個單能射線源，分別發射高能射線和低能射線，同時接收端有兩組探測器，分別接收衰減后的高能射線和低能射線，雙能安檢機和單能安檢機相比具有更多優勢，首先是穿透力方面多能安檢機具有更高的穿透力，成像效果方面多能安檢機也具有非常清晰的成像效果和更加豐富的判斷色彩，更加有利于安檢員對安檢物品的判斷，偽雙能系統是指安檢機只具有一個射線源，該射線源是一個具有一定能譜寬度的多能射線源，X 射線穿過物體到達探測器，先被低能探測器接收得到低能資料，接著通過一個銅片低能濾波器，濾除低能部分，留下的高能部分被下一層的高能探測器接收，得到高能資料，
- 真/偽雙能系統將得的高低能信號輸入PC 機，經過一系列資料處理和物質等效原子序數相關的屬性值計算， 最終在計算機螢屏上呈現有一定物質類別區分的偽彩色影像，
