PCB布局電容不能亂方
電容的門道很多，對大部分新手來說，只要掌握下面這些就好了，廢話不多說，直接上干貨，
電容的種類
1、按結構可分為:固定電容，可變電容，微調電容，
2、按介質材料可分為:氣體介質電容，液體介質電容，無機固體介質電容，有機固體介質電容電解電容，
3、按極性分為:有極性電容和無極性電容，我們最常見到的就是電解電容，
電容的作用
按電路中電容的作用分類:
·耦合電容(起隔直流通交流作用)
·濾波電容(將─定頻段內的信號從總信號中去除)
·退耦電容(消除每級放大器之間的有害低頻交連)
·高頻消振電容(消除放大器可能出現的高頻嘯叫)
·諧振電容(用在LC諧振電路中)
·旁路電容(從信號中去掉某一頻段的信號)
·中和電容(消除高頻放大器中自激)
·定時電容(起控制時間常數大小的作用)
電容的PCB布局
1、PCB中的電容的擺放:
開關電源中電容輸入端:輸入via——>大電容——>小電容——>電源芯片的輸入管腳
輸出L——>大電容——>小電容——>輸出via
2、濾波電容用在電源整流電路中，用來濾除交流成分，使輸出的直流更平滑，.
去耦電容用在放大電路中不需要交流的地方，用來消除自激，使放大器穩定作業，
旁路電容用在有電阻連接時，接在電阻兩端使交流信號順利通過，
3、去耦電容主要是去除高頻如RF信號的干擾，干擾的進入方式是通過電磁輻射，（電磁輻射是由同向振蕩且互相垂直的電場與磁場在空間中以波的形式傳遞動量和能量，其傳播方向垂直于電場與磁場構成的平面，電場與磁場的互動變化產生電磁波，電磁波向空中發射或傳播形成電磁輻射，）
而實際上，芯片附近的電容還有蓄能的作用，這是第二位的，
不要小看電容，在高頻電路中電容擺放錯誤可能讓你的板子達不到預期的功能，然而卻不知道哪里出了問題，
電容選型
1、精度 5%、10%
2、溫度系數 低于或高于溫度范圍，電容都會下降，
貼片電容常為MLCC電容，如NP0，
重要的場合最好用NP0
3、耐壓 電壓越高，電容量越小（選型時選高一點，最好在80%左右）
鉭電容：留50%的， 如電壓最高為8V，耐壓要16V，（不然可能會爆炸起火）
4、溫度范圍：
電解電容105度以下，150度高溫用鉭電容和NP0電容，
5、ESR 等效串聯電阻， DCDC電源的輸出端要用ESR極低的電容，MLCC電容或鉭電容，陶瓷電容，
（直插電解電容短腳為負）
電容離芯片越近越好， 會有電磁波什么的影響，，，，，
電感選型
線圈就是一個電感，（空心電感），如果中間插入一個鐵芯，電感量增加幾百倍，
1、精度不是很高，一般為30%，
2、電感的直流電阻DCR，線的直徑和圈數決定，
3、通流能力irms：最大允許通過的電流能力
4、飽和電流isat：電流過大，電感量下降，
貼片電感的數字一般為三位，最后一位為10的密，最后一位之前的數為乘數，R為小數點，
一般飽和電流比通流能力小，去80%余量，
結構：1、屏蔽電感與非屏蔽電感（對周圍電路產生干擾）
種類：色環電感
色碼電感
工字電感（NXP智能車檢測磁場就是用這種電感）
塑封工字電感
貼片繞線電感
空心電感
恒壓可調電感
磁環電感等等等，
二極管選型
1、最大整流電流
2、最大反向作業電壓（整流對這個要求比較高 ，一般使用肖基特二極管、快恢復二極管SS36,FR107）
3、最高作業頻率、

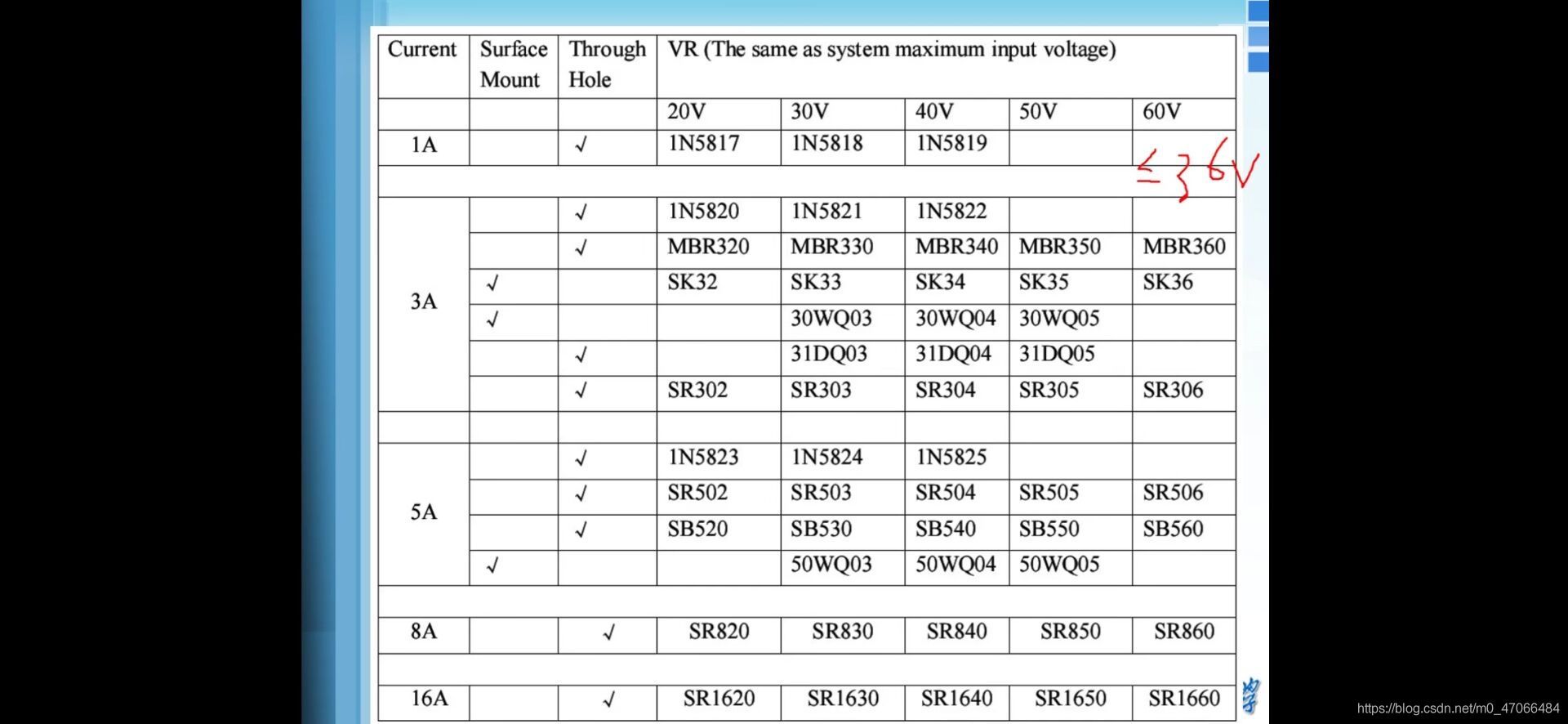

肖基特二極管選型圖：
作用：
1、防止電路反接
2、續流電路，給電感徐柳（BUCK電路）
3、限制幅度，二極管接地（幅度不能大于導通電壓）
4、整流（https://editor.csdn.net/md/?articleId=111570545）
晶體三極管
作用：1、開關作用：這是最常用的
MOS管
1、開關作用
2、隔離作用
