STM32：硬體IIC，實作EEPROM跨頁寫入資料，（接上文）

上文：STM32：硬體IIC，實作EEPROM頁寫入和連續記憶體資料讀取，但是出現資料出錯（上）

https://blog.csdn.net/qq_45689790/article/details/113729858#comments_15148487

按照手冊內容實作連續資料的寫入（但是不能跨頁）和單個資料的寫入后，下面介紹硬體IIC跨頁寫入任意長度的資料，

基本思想：若一頁有8個資料

1. 確定要寫入的地址WriteAddr ，OnePage = 8 - WriteAddr%8 得到的就是第一頁需要寫入的資料個數
2. NumByteToWrite是一共要寫入的資料個數，End_page =（NumByteToWrite-OnePage）% 8 得到的是最后一頁需要寫入的資料個數，
3. 確定OnePage 、End_page 后，（NumByteToWrite - OnePage - End_page ）/ 8得到的就是中間需要連續寫入的資料頁數，

舉個例子

1. WriteAddr = 17，OnePage = 8 - WriteAddr%8 = 7
2. NumByteToWrite = 2，那么 End_page =（NumByteToWrite-OnePage）% 8 = 7
3. 確定OnePage 、End_page后（NumByteToWrite - OnePage - End_page ）% 8 = 1中間需要連續寫入1頁資料

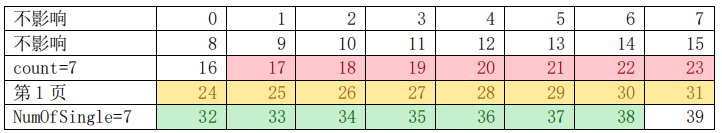

圖示

連續寫入資料，大致分為三步，下面是參考代碼

void I2C_EE_WaitEepromStandbyState(void); //是等待回應的函式，不再展開

 /**
 * @brief 將緩沖區中的資料寫到 I2C EEPROM 中
 * @param
 * @arg pBuffer:緩沖區指標
 * @arg WriteAddr:寫地址
 * @arg NumByteToWrite:寫的位元組數
 * @retval 無
 */
  #define I2C_PageSize 8

 void I2C_EE_BufferWrite(u8* pBuffer, u8 WriteAddr,
						u16 NumByteToWrite)
 {
	u8 NumOfPage=0,NumOfSingle=0,Addr =0,count=0,temp =0;

	/*mod 運算求余，若 writeAddr 是 I2C_PageSize 整數倍，
	運算結果 Addr 值為 0*/
	Addr = WriteAddr % I2C_PageSize;

	/*差 count 個資料值，剛好可以對齊到頁地址*/
	count = I2C_PageSize - Addr;

	/*計算出要寫多少整數頁*/
	NumOfPage = NumByteToWrite / I2C_PageSize;

	/*mod 運算求余，計算出剩余不滿一頁的位元組數*/
	NumOfSingle = NumByteToWrite % I2C_PageSize;

	// Addr=0,則 WriteAddr 剛好按頁對齊 aligned
	// 這樣就很簡單了，直接寫就可以，寫完整頁后
	// 把剩下的不滿一頁的寫完即可
	if (Addr == 0) {
		/* 如果 NumByteToWrite < I2C_PageSize */
		if (NumOfPage == 0) {
			I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
			I2C_EE_WaitEepromStandbyState();
		}
		/* 如果 NumByteToWrite > I2C_PageSize */
		else {
			/*先把整數頁都寫了*/
			while (NumOfPage--) {
				I2C_EE_PageWrite(pBuffer, WriteAddr, I2C_PageSize);
				I2C_EE_WaitEepromStandbyState();
				WriteAddr += I2C_PageSize;
				pBuffer += I2C_PageSize;
			}
			/*若有多余的不滿一頁的資料，把它寫完*/
			if (NumOfSingle!=0) {
			I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
			I2C_EE_WaitEepromStandbyState();
			}
		}
	}
	// 如果 WriteAddr 不是按 I2C_PageSize 對齊
	// 那就算出對齊到頁地址還需要多少個資料，然后
	// 先把這幾個資料寫完，剩下開始的地址就已經對齊
	// 到頁地址了，代碼重復上面的即可
	else {
		/* 如果 NumByteToWrite < I2C_PageSize */
		if (NumOfPage== 0) {
			/*若 NumOfSingle>count，當前面寫不完，要寫到下一頁*/
				if (NumOfSingle > count) {
					// temp 的資料要寫到寫一頁
					temp = NumOfSingle - count;
					I2C_EE_PageWrite(pBuffer, WriteAddr, count);
					I2C_EE_WaitEepromStandbyState();
					WriteAddr += count;
					pBuffer += count;

					I2C_EE_PageWrite(pBuffer, WriteAddr, temp);
					I2C_EE_WaitEepromStandbyState();
				}
				else { /*若 count 比 NumOfSingle 大*/
						I2C_EE_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
						I2C_EE_WaitEepromStandbyState();
					}
		}
		/* 如果 NumByteToWrite > I2C_PageSize */
		else {
			/*地址不對齊多出的 count 分開處理，不加入這個運算*/
			NumByteToWrite -= count;
			NumOfPage = NumByteToWrite / I2C_PageSize;
			NumOfSingle = NumByteToWrite % I2C_PageSize;

			/*先把 WriteAddr 所在頁的剩余位元組寫了*/
			if (count != 0) {
				I2C_EE_PageWrite(pBuffer, WriteAddr, count);
				I2C_EE_WaitEepromStandbyState();
				/*WriteAddr 加上 count 后，地址就對齊到頁了*/
				WriteAddr += count;
				pBuffer += count;
			}
			/*把整數頁都寫了*/
			while (NumOfPage--) {
				I2C_EE_PageWrite(pBuffer, WriteAddr, I2C_PageSize);
				I2C_EE_WaitEepromStandbyState();
				WriteAddr += I2C_PageSize;
				pBuffer += I2C_PageSize;
			}
			/*若有多余的不滿一頁的資料，把它寫完*/
			if (NumOfSingle != 0) {
				I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
				I2C_EE_WaitEepromStandbyState();
			}
		}
	}
}

	參考書籍：《野火STM32庫函式開發指南》
