基于NTP網路時間協議的GPS北斗衛星同步時鐘開發設計
基于NTP網路時間協議的GPS北斗衛星同步時鐘開發設計

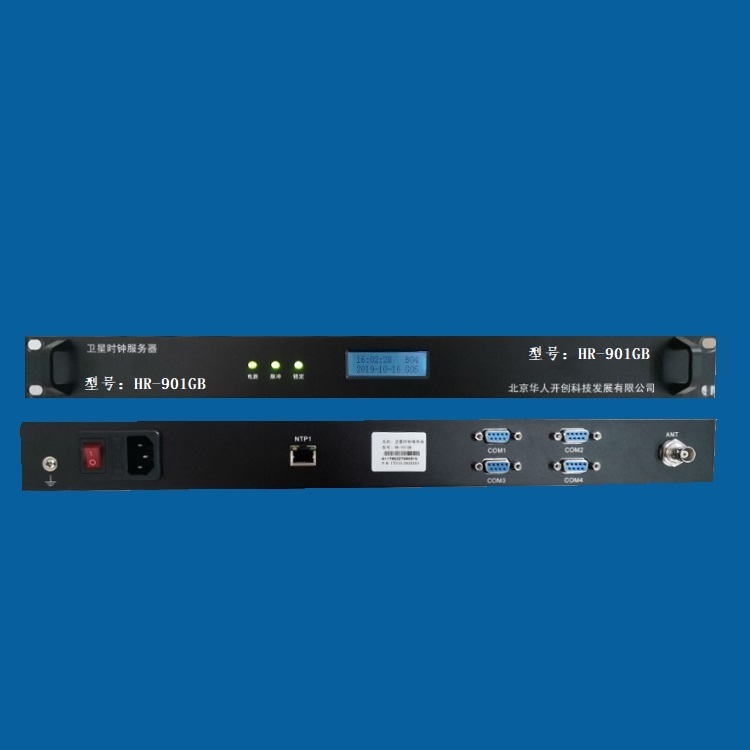

1、設備采用冗余架構設計，高精度時鐘直接來源于北斗、GPS系統中各個衛星的原子鐘，通過信號決議馴服本地時鐘源，實作衛星信號丟失后本地時鐘精準保持功能。獨特的嵌入式硬體設計、Linux作業系統，可靈活擴展多種時鐘信號輸出。
2、該設備支持NTP/SNTP時間協議、MD5安全加密協議及證書加密協議，時間精度優于2毫秒。同時支持TOD、10MHz、 1PPS、日志記錄、USB埠升級下載和干接點告警功能，配合全網時間統一監控軟體，輕松實作網路時間同步及有效監控。
3、由64位高性能CPU、高速FPGA及高穩振蕩器（銣原子鐘或OCXO)構成，采用Linux進行多任務實時并行處理及調度。
系統可同時接收北斗、GPS發送的秒同步和時間資訊及滿足NTP/SNTP協議的網路時間報文，按優先級自動選擇外部時間基準信號作為同步源并將其引控 到鎖定狀態（LOCKED).具有輸入傳輸延時補償演算法，采用卡爾曼數字濾波技術濾除外部時間基準信號的抖動后，對銣原子鐘或OCXO進行控制和馴服， 由內部振蕩器分頻得到1PPS信號，這樣輸出的1PPS信號同步于外部時間基準 輸出的1PPS信號的長期穩定值，克服了由外部時間基準的秒脈沖信號跳變所 帶來的影響，使輸出的時間信號不但與外部時間基準信號保持同步而且更加穩定。
當失去外部時間基準信號后，進入守時保持狀態（HOLD-OVER),當外部 時間基準信號恢復時，自動結束守時保持狀態并牽引跟蹤到鎖定狀態。從而不間斷的輸出與UTC保持同步的時間資訊。
