一、Squid 代理服務器

Squid主要提供快取加速、應用層過濾控制的功能，

代理的作業機制：

代替客戶機向網站請求資料，從而可以隱藏用戶的真實IP地址，
將獲得的網頁資料(靜態Web元素)保存到快取中并發送給客戶機，以便下次請求相同的資料時快速回應，

Squid 代理的型別：

傳統代理：適用于Internet，需在客戶機指定代理服務器的地址和埠，
透明代理：客戶機不需指定代理服務器的地址和埠，而是通過默認路由、防火墻策略將Web訪問重定向給代理服務器處理，
反向代理：如果Squid反向代理服務器中快取了該請求的資源，則將該請求的資源直接回傳給客戶端；否則反向代理服務器將后臺的WEB服務器請求資源，然后將請求的應答回傳給客戶端，同時也將該應答快取在本地，供下一個請求者使用，

二、安裝 Squid 服務

①關閉防火墻即安全機制

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

②編譯安裝 squid
軟體包

yum -y install gcc gcc-c++ make

cd /opt        #拉入軟體包
tar zxvf squid-3.5.28.tar.gz

cd /opt/squid-3.5.28

./configure --prefix=/usr/local/squid \
--sysconfdir=/etc \
--enable-arp-acl \
--enable-linux-netfilter \
--enable-linux-tproxy \
--enable-async-io=100 \
--enable-err-language="Simplify_Chinese" \
--enable-underscore \
--disable-poll \
--enable-epoll \
--enable-gnurege

make && make install      #編譯安裝

./configure --prefix=/usr/local/squid \	#指定安裝目錄路徑
–sysconfdir=/etc \	#指定組態檔路徑
–enable-arp-acl \	#MAC地址管控,防止客戶端使用IP欺騙
–enable-linux-netfilter \	#使用內核過濾
–enable-linux-tproxy \	#支持透明模式
–enable-async-io=100 \	#異步IO，提升存盤性能
–enable-err-language=“Simplify_Chinese”\	#錯誤資訊的顯示語言
–enable-underscore \	#允許URL中有下劃線
–disable-poll \	#關閉默認使用poll模式
–enable-epoll \	#開啟epoll模式提升性能
–enable-gnuregex	#使用GNU正則運算式

③創建軟連接、系統用戶，指定屬主屬組

ln -s /usr/local/squid/sbin/* /usr/local/sbin/

useradd -M -s /sbin/nologin squid

chown -R squid:squid /usr/local/squid/var/     #此目錄用于存放快取檔案

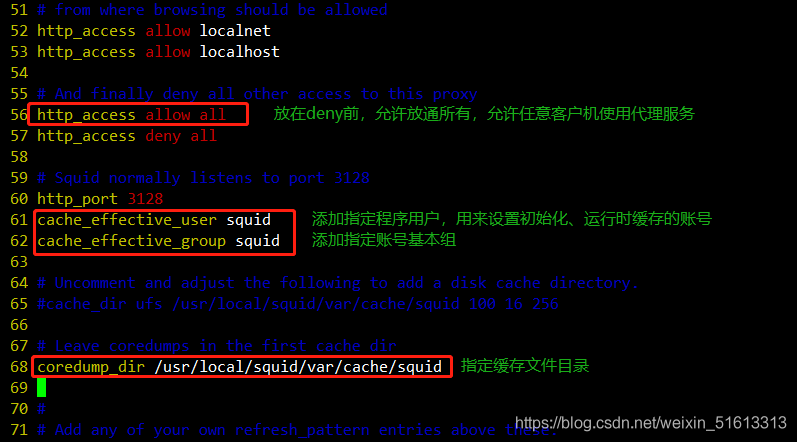

③修改squid 的組態檔

vim /etc/squid.conf
......
--56行--插入
http_access allow all           #放在 http_access deny all 之前，允許任意客戶機使用代理服務，控制規則自上而下匹配
http_access deny all
http_port 3128                  #用來指定代理服務監聽的地址和埠(默認的埠號為3128)
--61行--插入
cache_effective_user squid      #添加，指定程式用戶，用來設定初始化、運行時快取的賬號,否則啟動不成功
cache_effective_group squid     #添加，指定賬號基本組

coredump_dir /usr/local/squid/var/cache/squid      #指定快取檔案目錄

在這里插入圖片描述

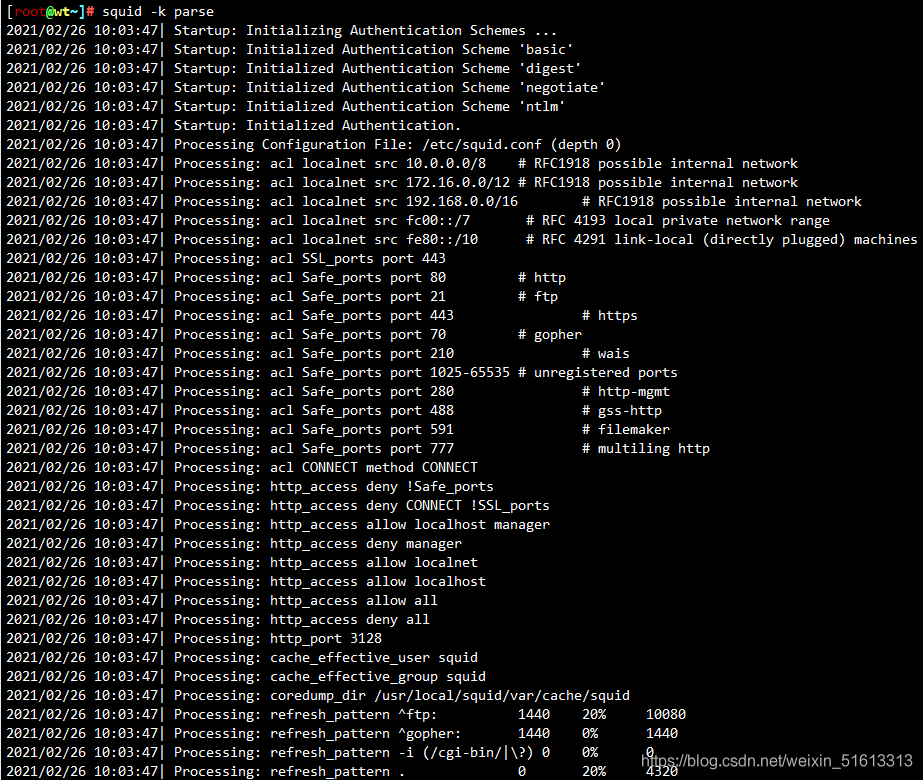

④Squid的運行控制，檢查組態檔語法是否正確

squid -k parse          #啟動squid，第一次啟動squid服務時，會自動初始化快取目錄

squid -z                #-z選項用來初始化快取目錄

squid                   #啟動squid服務

netstat -anpt | grep "squid"

在這里插入圖片描述

⑤創建squid服務腳本

vim /etc/init.d/ squid
#!/bin/bash
#chkconfig: 2345 90 25
PID="/usr/local/squid/var/run/squid.pid"
CONF="/etc/squid.conf"
CMD="/usr/local/squid/sbin/squid"

case "$1" in
   start)
     netstat -natp | grep squid &> /dev/null
     if [ $? -eq 0 ]
     then
       echo "squid is running"
       else
       echo "正在啟動 squid..."
       $CMD
     fi
   ;;
   stop)
     $CMD -k kill &> /dev/null
     rm -rf $PID &> /dev/null
   ;;
   status)
     [ -f $PID ] &> /dev/null
        if [ $? -eq 0 ]
          then
            netstat -natp | grep squid
          else
            echo "squid is not running"
        fi
   ;;
   restart)
      $0 stop &> /dev/null
      echo "正在關閉 squid..."
         $0 start &> /dev/null
      echo "正在啟動 squid..."
   ;;
   reload)
      $CMD -k reconfigure
   ;;
   check)
      $CMD -k parse
   ;;
   *)
      echo "用法：$0{start|stop|status|reload|check|restart}"
   ;;
esac

2345是默認自啟動級別，如是-代表任何級別都不自啟動; 90是啟動優先級，25是停止優先級，優先級范圍是0一100，數字越大，優先級越低、

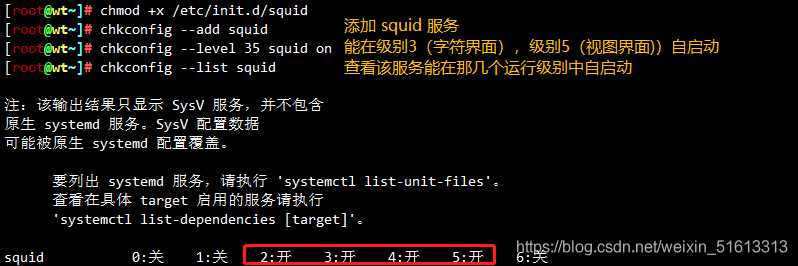

chmod +x /etc/init.d/squid
chkconfig --add squid
chkconfig --level 35 squid on

在這里插入圖片描述

三、構建傳統代理服務器

主機	作業系統	IP地址	安裝包、服務
Squid-Server	CentOS7	192.168.153.10	squid-3.5.28.tar.gz
Web1	CentOS7	192.168.153.20	httpd
客戶機	Windows	192.168.153.128	-

Squid服務器配置

①修改組態檔

vim /etc/squid.conf
......
http_access allow all
http_access deny all
http_port 3128
cache_effective_user squid
cache_effective_group squid

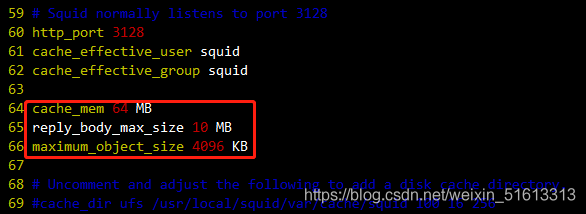

--63行插入--
cache_mem 64 MB
reply_body_max_size 10 MB
maximum_object_size 4096 KB

在這里插入圖片描述

cache_mem 64 MB
#指定快取功能所使用的記憶體空間大小，便于保持訪問較頻繁的WEB物件，容量最好為4的倍數，單位為MB，建議設為物理記憶體的1/4
reply_body_max_size 10 MB
#允許用戶下載的最大檔案大小，以位元組為單位，當下載超過指定大小的Web物件時，瀏覽器的報錯頁面中會出現“請求或訪問太大”的提示默認設定0表示不進行限制
maximum_object_size 4096 KB
#允許保存到快取空間的最大物件大小，以KB為單位，超過大小限制的檔案將不被快取，而是直接轉發給用戶

②重啟服務

service squid restart
netstat -natp | grep squid

在這里插入圖片描述
③生產環境中還需要修改防火墻規則

iptables -F
iptables -I INPUT -p tcp --dport 3128 -j ACCEPT
iptables -L INPUT

在這里插入圖片描述

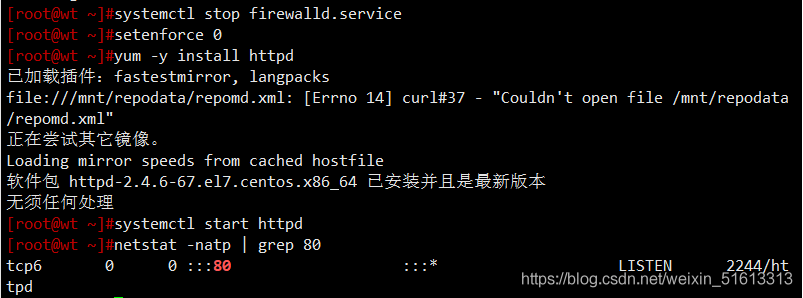

web1 配置

systemctl stop firewalld.service
setenforce 0
yum -y install httpd
systemctl start httpd
netstat -natp | grep 80

在這里插入圖片描述

客戶機瀏覽器訪問測驗

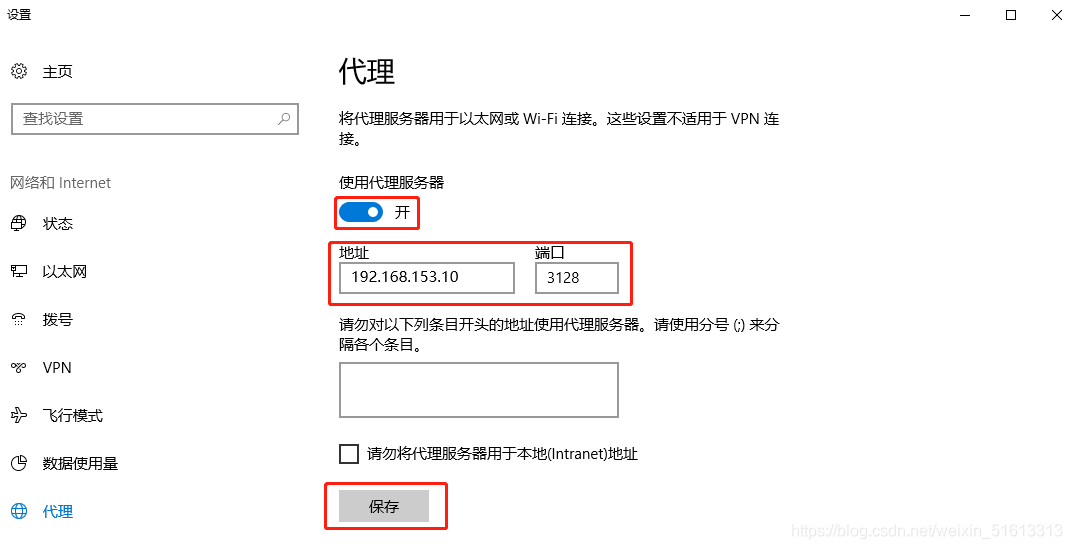

客戶機的代理配置
打開瀏覽器 > 設定 > 高級設定 > 代理 > 代理設定
在這里插入圖片描述

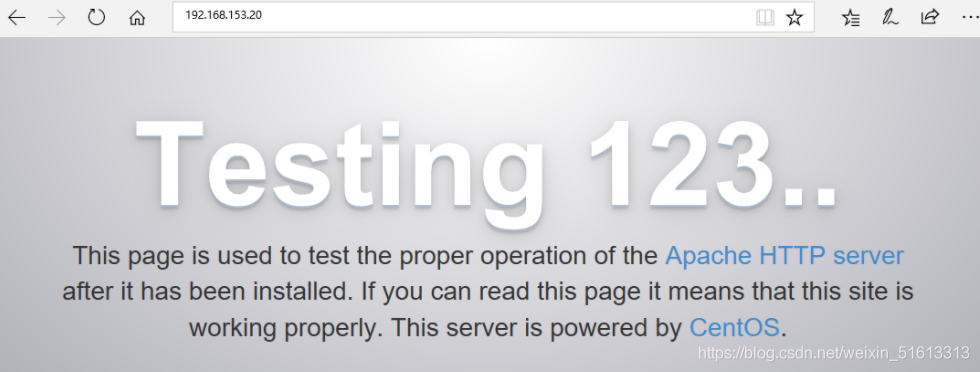

http://192.168.153.20

在這里插入圖片描述

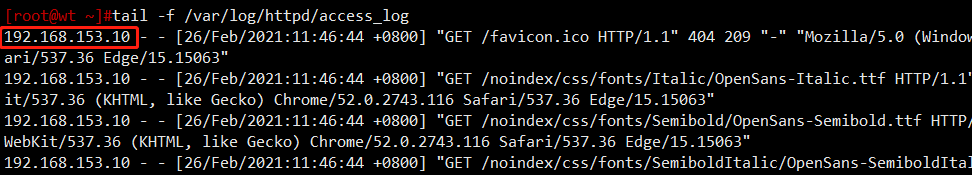

⑥查看Web1訪問日志的新增記錄

tail -f /var/log/httpd/access_log

在這里插入圖片描述

四、構建透明代理服務器

主機	作業系統	IP地址	安裝包、服務
Squid-Server	CentOS7	ens33：192.168.184.10 、 ens37：12.0.0.1	squid-3.5.28.tar.gz
Web1	CentOS7	12.0.0.12	httpd
客戶端	Windows	192.168.153.128	-

Squid服務器配置

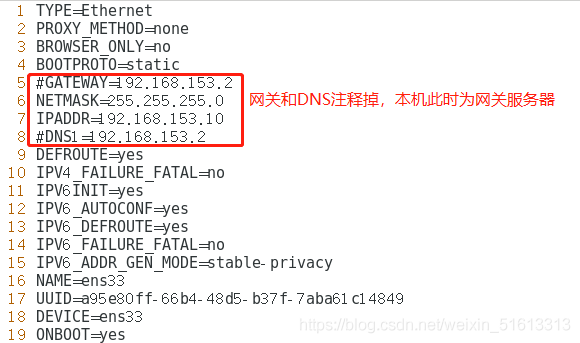

關機添加一塊新網卡，開機，ifconfig查看新增網卡名稱，編輯網卡組態檔
在這里插入圖片描述

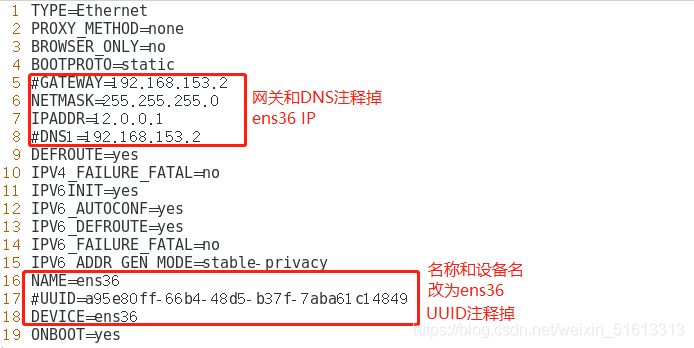

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens36
vim ifcfg-ens33
vim ifcfg-ens36

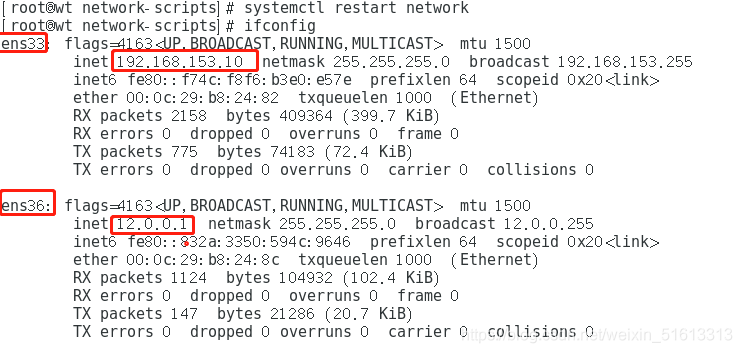

systemctl restart network
ifconfig

在這里插入圖片描述

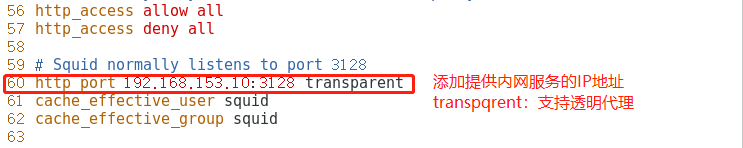

60行修改

vim /etc/squid.conf
......
http_access allow all
http_access deny all

http_port 192.168.153.10:3128 transparent

systemctl restart squid

在這里插入圖片描述

開啟路由轉發，實作本機中不同網段的地址轉發

echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
sysctl -p

在這里插入圖片描述

修改防火墻規則

iptables -F
iptables -t nat -F
iptables -t nat -I PREROUTING -i ens33 -s 192.168.153.0/24 -p tcp --dport 80 -j REDIRECT --to 3128
iptables -t nat -I PREROUTING -i ens33 -s 192.168.153.0/24 -p tcp --dport 443 -j REDIRECT --to 3128
iptables -I INPUT -p tcp --dport 3128 -j ACCEPT

在這里插入圖片描述

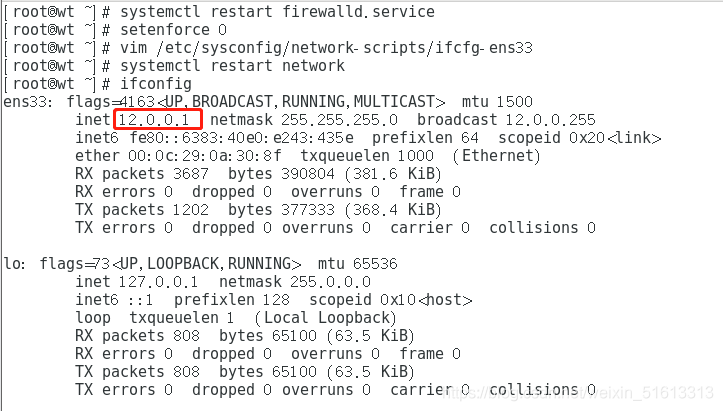

Web1 配置

systemctl stop firewalld.service
setenforce 0

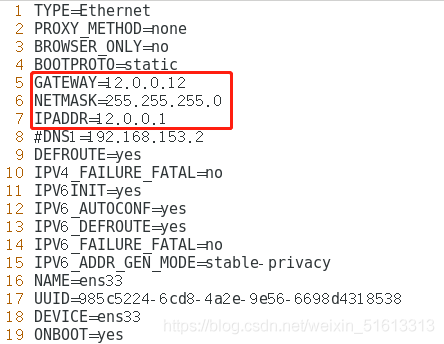

vim /etc/sysconfig/network-scripts/ifcfg-ens33
systemctl restart network
ifconfig

在這里插入圖片描述

yum -y install httpd
systemctl restart httpd.service

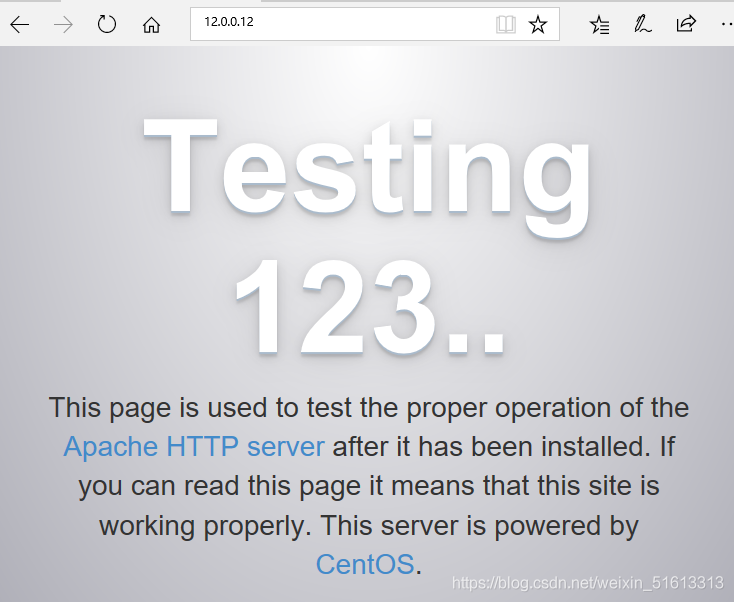

客戶機瀏覽器訪問測驗

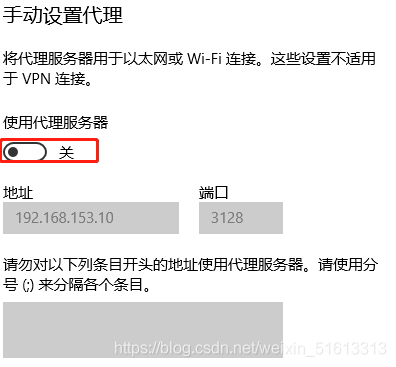

關閉客戶機的瀏覽器之前設定的代理服務器的功能后訪問http://12.0.0.12

在這里插入圖片描述

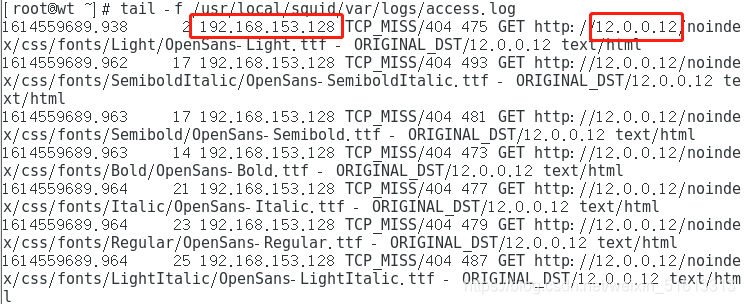

查看Squid訪問日志的新增記錄

tail -f /usr/local/squid/var/logs/access.log

在這里插入圖片描述

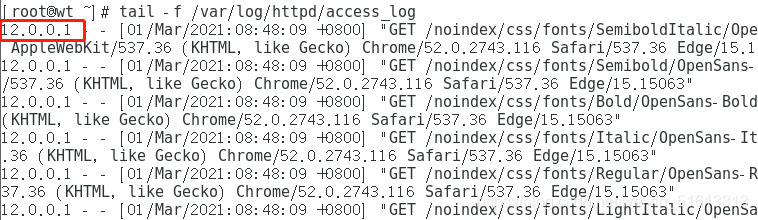

查看Web訪問日志的新增記錄，顯示的是由代理服務器的外網口代替客戶機在訪問

tail -f /var/log/httpd/access_log

在這里插入圖片描述

五、ACL訪問控制

在組態檔 squid.conf 中，ACL 訪問控制通過以下兩個步驟來實作

使用 acl 配置項定義需要控制的條件；
通過 http_access 配置項對已定義的串列做“允許”或“拒絕”訪問的控制，

定義訪問控制串列
格式：acl 串列名稱串列型別串列內容 …

vim /etc/squid.conf
......
acl localhost src 192.168.153.10/32 			 #源地址為 192.168.153.10
acl MYLAN src 192.168.153.0/24 			         #客戶機網段
acl destionhost dst 192.168.153.20/32			 #目標地址為 192.168.153.20
acl MC20 maxconn 20								 #最大并發連接 20
acl PORT port 21							     #目標埠 21
acl DMBLOCK dstdomain .qq.com					 #目標域，匹配域內所有站點
acl BURL url_regex -i ^rtsp:// ^emule://		 #以 rtsp://、emule:// 開頭的 URL，-i表示忽略大小寫
acl PURL urlpath_regex -i \.mp3$ \.mp4$ \.rmvb$	 #以 .mp3、.mp4、.rmvb 結尾的 URL 路徑
acl WORKTIME time MTWHF 08:30-17:30				 #時間為周一至周五 8:30~17:30，“MTWHF”為每個星期的英文首字母

Squid服務器配置(192.168.153.10)

iptables -F
iptables -t nat -F

mkdir /etc/squid
vim /etc/squid/dest.list
192.168.153.20

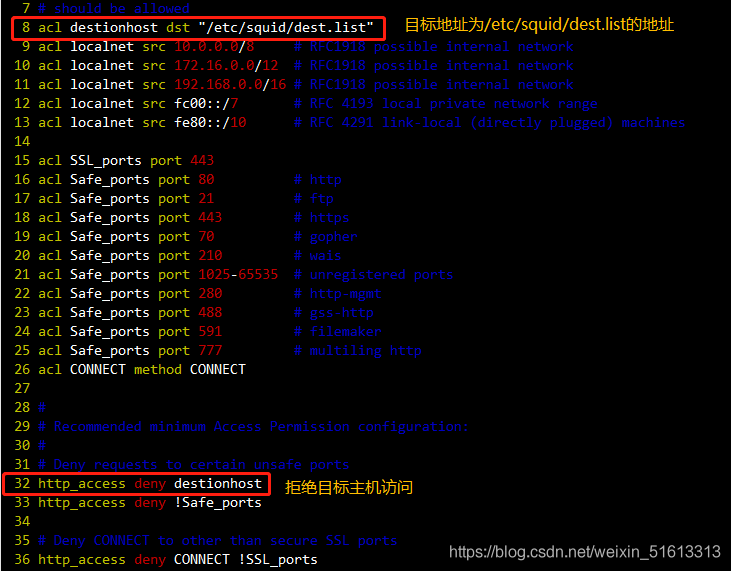

vim /etc/squid.conf
......
acl destionhost dst "/dest.list"			#呼叫指定檔案中的串列內容
......
http_access deny destionhost				#注意，如果是拒絕串列，需要放在http_access allow all前面

http_port 3128

systemctl restart squid

在這里插入圖片描述

Web1 (192.168.153.20)、Web2 (192.168.153.30)

systemctl stop firewalld.service
setenforce 0
yum -y install httpd
systemctl start httpd

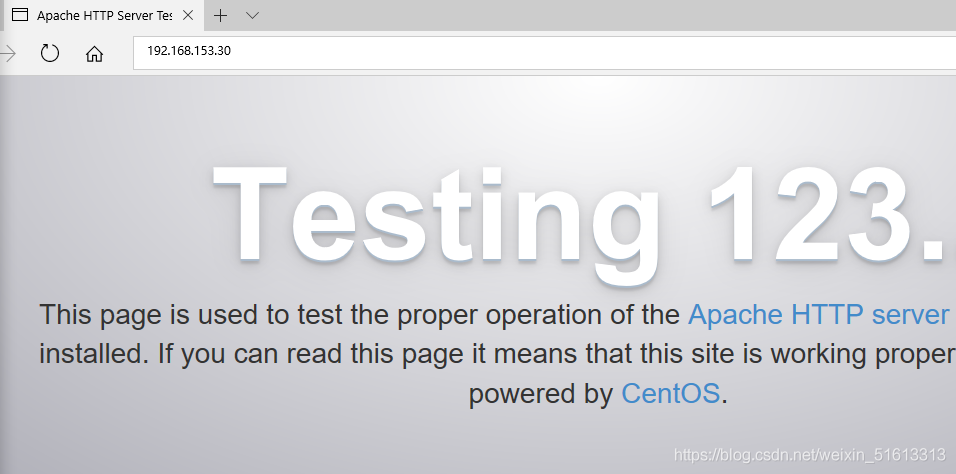

客戶機瀏覽器訪問測驗

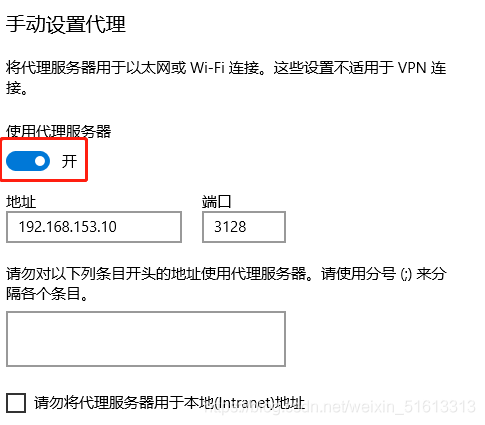

客戶機瀏覽器打開代理功能，代理服務器192.168.153.10，埠3128
在這里插入圖片描述

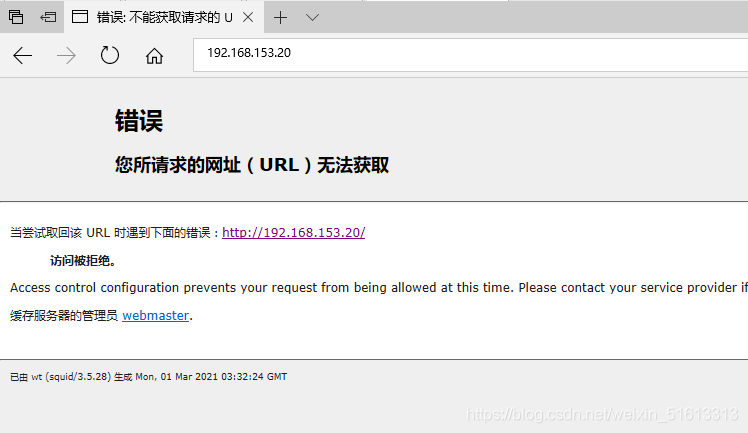

瀏覽器(192.168.153.128)訪問Web服務器 http://192.168.153.20 ，顯示被訪問被拒絕,訪問http://192.168.153.30則可以訪問，

六、Squid 日志分析

安裝影像處理軟體包，需要使用在線源，出現報錯，將網卡組態檔中的dns和網關修改回原樣即可

yum install -y pcre-devel gd gd-devel

mkdir /usr/local/sarg
tar zxvf sarg-2.3.7.tar.gz -C /opt/

cd /opt/sarg-2.3.7

./configure --prefix=/usr/local/sarg --sysconfdir=/etc/sarg --enable-extraprotection
make && make install

vim /etc/sarg/sarg.conf

access_log /usr/local/squid/var/logs/access.log		#7行，取消注釋，指定訪問日志檔案
title "Squid User Access Reports"					#25行，取消注釋，網頁標題
output_dir /var/www/html/squid-reports				#120行，取消注釋，報告輸出目錄
user_ip no											#178行，取消注釋，使用用戶名顯示
topuser_sort_field connect reverse					#184行取消注釋，修改，top排序中，指定連接次數采用降序排列，升序是normal
user_sort_field connect reverse						#190行，取消注釋，修改對于用戶訪問記錄，連接次數按降序排序
exclude_hosts /usr/local/sarg/noreport				#206行，取消注釋，修改指定不計入排序的站點串列的檔案
overwrite_report no									#257行，取消注釋，同名同日期的日志是否覆寫
mail_utility mailq.postfix							#289行，取消注釋，修改發送郵件報告命令
charset UTF-8										#434行，取消注釋，修改指定字符集UTF-8
weekdays 0-6										#518行，取消注釋，top排行的星期周期
hours 0-23											#525行，取消注釋，top排行的時間周期
www_document_root /var/www/html						#633行，取消注釋，指定網頁根目錄

添加不計入站點檔案，添加的域名將不被顯示在排序中

touch /usr/local/sarg/noreport

ln -s /usr/local/sarg/bin/sarg /usr/local/bin/

運行

sarg				#啟動一次記錄

在這里插入圖片描述

yum install httpd -y
systemctl start httpd

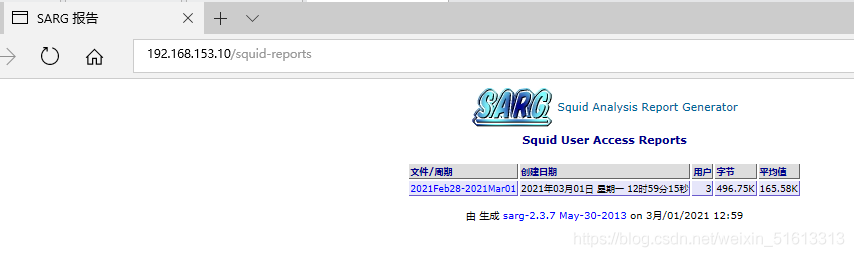

客戶端瀏覽器訪問驗證

瀏覽器訪問 http://192.168.153.10/squid-reports ，查看sarg報告網頁
在這里插入圖片描述
添加計劃任務，每天生成報告

vim /usr/local/sarg/report.sh

#/bin/bash
#Get current date
TODAY=$(date +%d/%m/%Y)
#Get one week ago today
YESTERDAY=$(date -d "1 day ago" +%d/%m/%Y)
/usr/local/sarg/bin/sarg -l /usr/local/squid/var/logs/access.log -o /var/www/html/squid-reports -z -d $YESTERDAY-$TODAY &> /dev/null
exit 0

chmod +x /usr/local/sarg/report.sh

crontab -e
0 0 * * * /usr/local/sarg/report.sh

七、Squid 反向代理

如果 Squid 反向代理服務器中快取了該請求的資源，則將該請求的資源直接回傳給客戶端；否則反向代理服務器將向后臺的 Web 服務器請求資源，然后將請求的應答回傳給客戶端，同時也將該應答快取在本地，供下一個請求者使用，

作業機制：

快取網頁物件，減少重復請求
將互聯網請求輪訓或按權重分配到內網Web服務器
代理用戶請求，避免用戶直接訪問Web服務器，提高安全

代理服務器配置

iptables -F				#清空防火墻規則
iptables -t nat -F

vim /etc/squid.conf
......

60行修改，插入

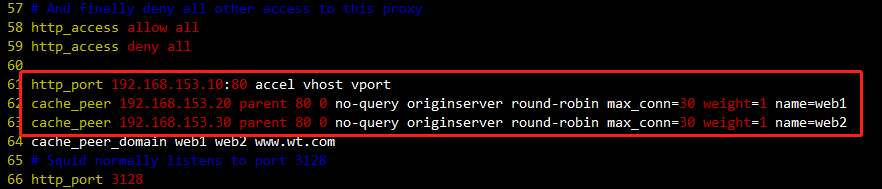

http_port 192.168.153.10:80 accel vhost vport
cache_peer 192.168.153.20 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web1
cache_peer 192.168.153.30 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web2
cache_peer_domain web1 web2 www.wt.com

在這里插入圖片描述

http_port 80 accel vhost vport #squid從一個快取變成了一個Web服務器使用加速模式，這個時候squid在80埠監聽請求，同時和web server的請求埠(vhost vport)系結，這個時候請求到了squid，squid是不用轉發請求的，而是直接要么從快取中拿資料要么向系結的埠直接請求資料，

parent	代表為父節點
80	HTTP_PORT
0	ICP_PORT
no-query	不做查詢操作，直接獲取資料
originserver	指定是源服務器
round-robin	指定 squid 通過輪詢方式將請求分發到其中一臺父節點
max_conn	指定最大連接數
weight	指定權重
name	設定別名

web1(192.168.153.20)

systemctl stop firewalld.service
setenforce 0
yum install -y httpd
systemctl start httpd
echo "this is test01" >> /var/www/html/index.html

在這里插入圖片描述

web(192.168.153.30)

systemctl stop firewalld.service
setenforce 0
yum install -y httpd
systemctl start httpd
echo "this is test02" >> /var/www/html/index.html

在這里插入圖片描述

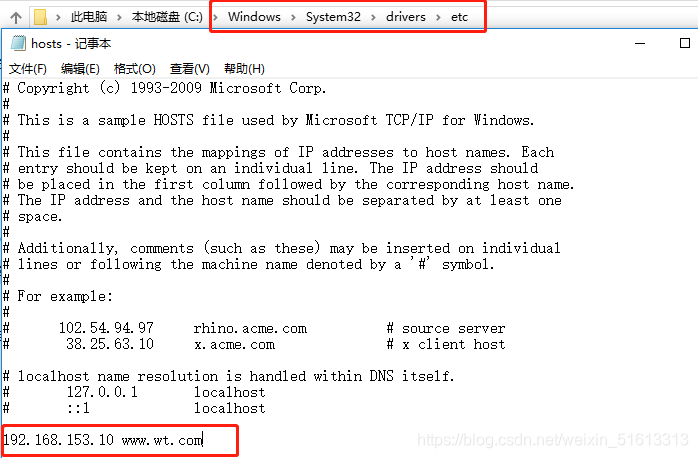

客戶機（192.168.153.128）的域名映射

修改 C:\Windows\System32\drivers\etc\hosts 檔案
192.168.153.10 www.wt.com

在這里插入圖片描述
打開客戶機的代理服務器
w'w
瀏覽器訪問 http://www.wt.com
