一、Keepalived的概述

1、LVS

Linux虛擬服務器(Linux Virtual Server)

LVS 實際上相當于基于IP地址的虛擬化應用， 為基于IP地址和內容請求分發的負載均衡提出了一種高效的解決方法

2、Keepalived的介紹

●支持故障自動切換（Failover）
●支持節點健康狀態檢查（Health Checking）
　判斷LVS負載調度器、節點服務器的可用性，當master主機出現故障及時切換到backup節點保證業務正常，當 master 故障主機恢復后將其重新加入群集并且業務重新切換回 master 節點，
官方網站：添加鏈接描述

3、Keepalived實作原理剖析

●keepalived采用VRRP熱備份協議實作Linux 服務器的多機熱備功能

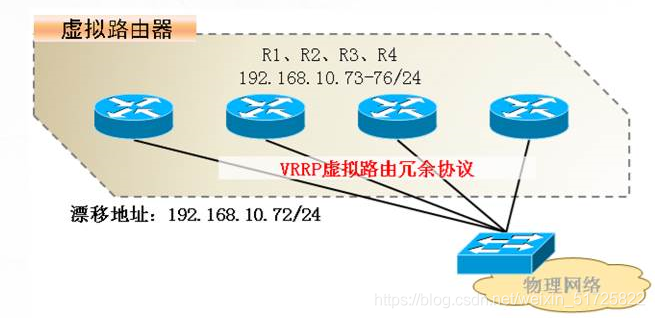

●VRRP（虛擬路由冗余協議）是針對路由器的一種備份解決方案，
　●由多臺路由器組成一個熱備份組，通過共用的虛擬IP地址對外提供服務
　●每個熱備組內同時只有一臺主路由器提供服務，其他路由器處于冗余狀態
　●若當前在線的路由器失效，則其他路由器會根據設定的優先級自動接替虛擬IP地址，繼續提供服務

●雙機熱備份的故障切換時由虛擬IP地址的漂移來實作,適用于各種應用服務器
●可以實作基于Web服務器的雙機熱備份(如上圖)
　●漂移地址:192.168.10.72
　●主、備服務器:192.168.10.73、192.168.10.74
　●提供的應用服務:web

二、LVS+Keepalived 高可用群集部署

1、部署NFS共享服務器(NFS服務器：192.168.28.20)

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

yum -y install nfs-utils rpcbind

systemctl start rpcbind.service
systemctl start nfs.service
systemctl enable nfs.service
systemctl enable rpcbind.service

mkdir /opt/meng
mkdir /opt/xiang

chmod 777 /opt/test1
chmod 777 /opt/test2

vim /etc/exports
/opt/test1 192.168.28.0/24(rw,sync)
/opt/test2 192.168.28.0/24(rw,sync)

exportfs -rv

2、配置節點服務器

Web節點服務器1：ens33：192.168.28.30 lo:0 (VIP)：192.168.28.100
Web節點服務器2：ens33：192.168.28.40 lo:0 (VIP)：192.168.28.100

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

（1）配置虛擬 IP 地址（VIP：192.168.28.100）

兩個web服務器上的操作相同

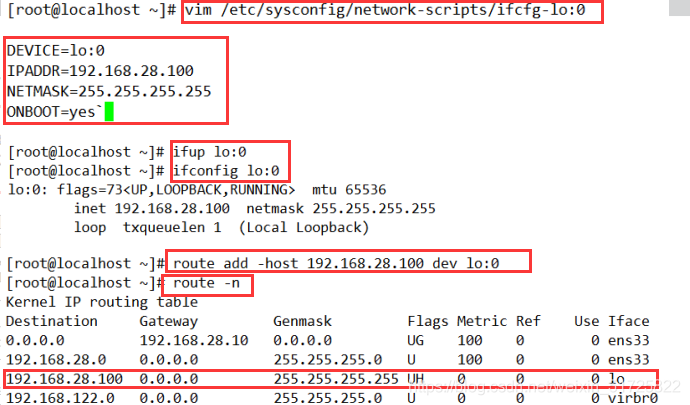

vim /etc/sysconfig/network-scripts/ifcfg-lo:0		#編輯lo口虛擬網卡
DEVICE=lo:0											#填寫網卡名
IPADDR=192.168.28.100								#IP地址
NETMASK=255.255.255.255								#子網掩碼（必須是255.255.255.255）
ONBOOT=yes											#開機自動連接

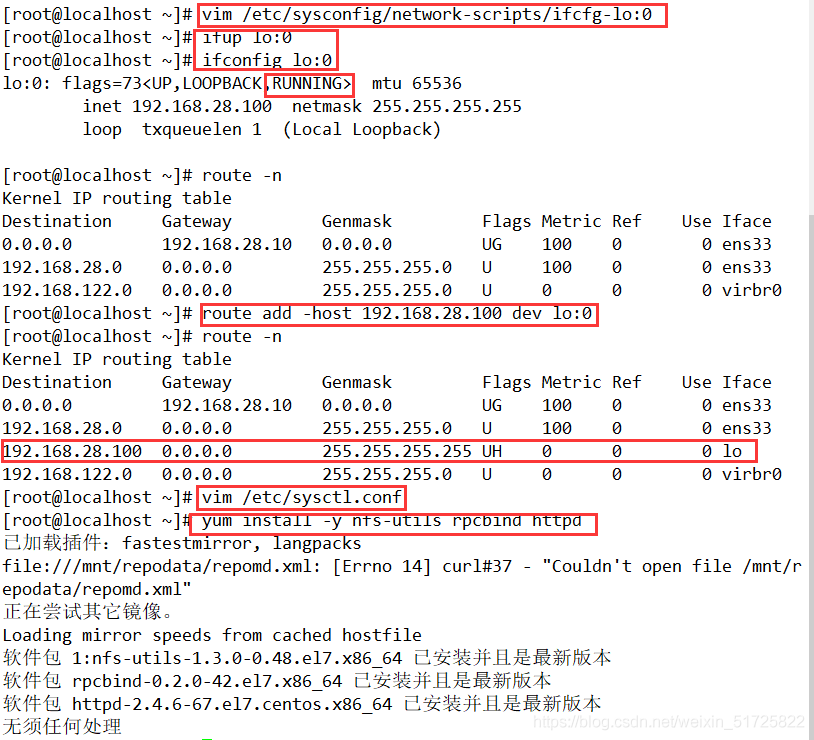

ifup lo:0											#啟動lo:0網卡
ifconfig lo:0										#查看網卡設定是否生效

#設定臨時的路由，重啟失效；禁錮路由（設定路由，訪問192.168.28.100地址的發給lo口，使其發不出去）
route add -host 192.168.28.100 dev lo:0
route -n									#查看路由

還可以用這種方法
#開機自動添加路由
vim /etc/rc.local
/sbin/route add -host 192.168.163.100 dev lo:0
chmod +x /etc/rc.d/rc.local

（2）調整內核的ARP 回應引數

阻止更新 VIP 的MAC 地址，避免發生沖突

vim /etc/sysctl.conf
......
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

sysctl -p

yum install -y nfs-utils rpcbind httpd
systemctl start rpcbind
systemctl enable rpcbind
systemctl start httpd.service
systemctl enable httpd.service

（3）編輯網頁主頁

Web節點服務器1：192.168.28.30

showmount -e 192.168.28.20

mount.nfs 192.168.28.20:/opt/meng /var/www/html
echo 'this is meng web!' > /var/www/html/index.html

Web節點服務器2：192.168.28.40

showmount -e 192.168.28.20

mount.nfs 192.168.28.20:/opt/meng /var/www/html
echo 'this is xiang web!' > /var/www/html/index.html

3、配置負載調度器

主負載調度器：192.168.28.10
備負載調度器：192.168.28.50

下面是兩個調度器一樣的配置

（1）關防火墻，加載ip_vs模塊

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

modprobe ip_vs
cat /proc/net/ip_vs
yum -y install ipvsadm

（2）調整 proc 回應引數

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p

（3）配置負載分配策略

主負載調度器：192.168.28.10

ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm.service

ipvsadm -C
#這里-t指定的虛擬地址為本機ens33網卡ip
ipvsadm -A -t 192.168.28.10:80 -s rr
ipvsadm -a -t 192.168.28.10:80 -r 192.168.28.30:80 -g
ipvsadm -a -t 192.168.28.10:80 -r 192.168.28.40:80 -g
ipvsadm

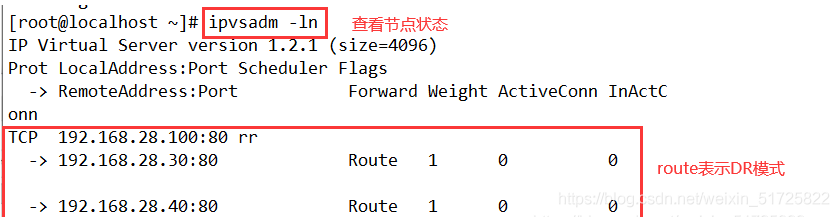

ipvsadm -ln

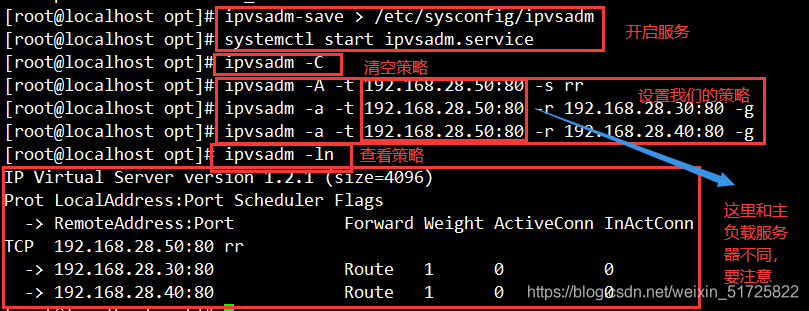

備負載調度器：192.168.28.50

這里需要修改策略里-t指定的地址即可，

ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm.service

ipvsadm -C

ipvsadm -A -t 192.168.28.50:80 -s rr
ipvsadm -a -t 192.168.28.50:80 -r 192.168.28.30:80 -g
ipvsadm -a -t 192.168.28.50:80 -r 192.168.28.40:80 -g

ipvsadm -ln

（4）配置keeplived

主負載調度器：192.168.28.10
備負載調度器：192.168.28.50

yum -y install keepalived
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak

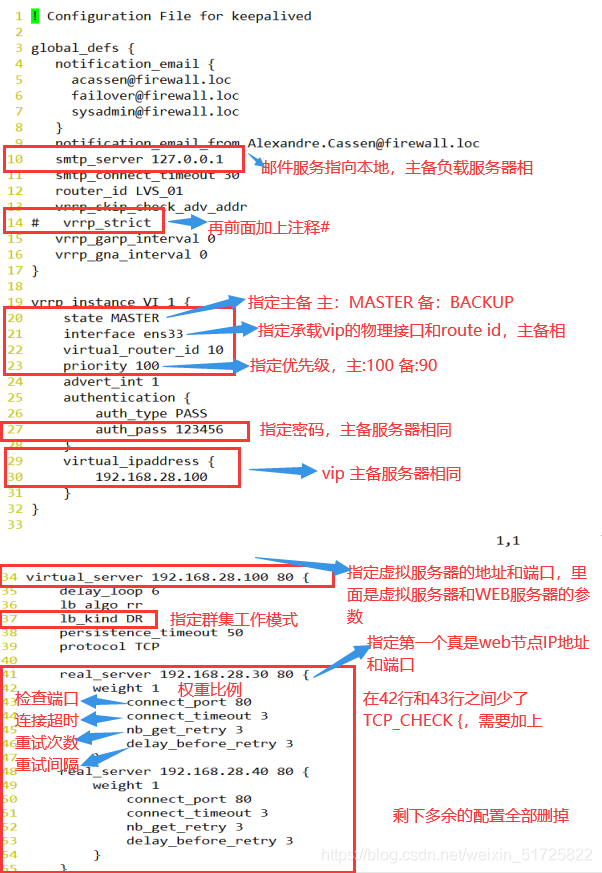

vim keepalived.conf
......
#定義全域引數
global_defs {

#10行修改，郵件服務指向本地
smtp_server 127.0.0.1

#12行修改，指定服務器（路由器）的名稱，主備服務器名稱須不同，主為LVS_01，備為LVS_02
router_id LVS_01

#14行修改;加注釋;vrrp_strict：嚴格遵守VRRP協議，下列情況將會阻止啟動Keepalived：1. 沒有VIP地址，2. 單播鄰居，3. 在VRRP版本2中有IPv6地址，
#vrrp_strict

}
#定義VRRP熱備實體引數
vrrp_instance VI_1 {

#20行修改;指定熱備狀態，主為MASTER，備為BACKUP
state MASTER

#21行修改;指定承載vip地址的物理介面
interface ens33

#22行修改;指定虛擬路由器的ID號，每個熱備組保持一致
virtual_router_id 10

#23行修改;指定優先級，數值越大優先級越高，主為100，備為90
priority 100
#通告間隔秒數(心跳頻率)
advert_int 1
#定義認證資訊,每個熱備組保持一致
authentication {
#認證型別
auth_type PASS

#27行修改，指定驗證密碼，主備服務器保持一致
auth_pass 123456
}

#指定群集vip地址
virtual_ipaddress {
192.168.28.100
}
}

#34行修改，指定虛擬服務器地址(VIP)、埠，定義虛擬服務器和Web服務器池引數
virtual_server 192.168.28.100 80 {
#健康檢查的間隔時間(秒)
delay_loop 6
#指定調度演算法，輪詢(rr)
lb_algo rr
#37行修改，指定群集作業模式，直接路由(DR)
lb_kind DR
#連接保持時間(秒)
persistence_timeout 50
#應用服務采用的是TCP協議
protocol TCP

#41行修改，指定第一個Web節點的地址、埠
real_server 192.168.28.30 80 {
#節點的權重
weight 1

#43行洗掉，添加以下健康檢查方式
	    TCP_CHECK {
	    #添加檢查的目標埠
		connect_port 80
		#添加連接超時(秒)
		connect_timeout 3
		#添加重試次數
		nb_get_retry 3
		#添加重試間隔
		delay_before_retry 4
	}
}

#添加第二個 Web節點的地址、埠
real_server 192.168.28.40 80 {
    weight 1
    TCP_CHECK {
		connect_port 80
		connect_timeout 3
		nb_get_retry 3
		delay_before_retry 4
	}
}
}
#洗掉后面多余的配置

修改好主負載服務器上的組態檔后，主備之間配置就三點不一樣，這時候就可以遠程復制,會方便很多，（在主負載服務器上操作）

scp keepalived.conf root@192.168.28.50:/etc/keepalived/

在主備負載服務器都配置完成后，先重啟keepalived服務，再查看虛擬網卡vip

systemctl start keepalived
#查看虛擬網卡vip
ip addr show dev ens33

4、客戶機訪問

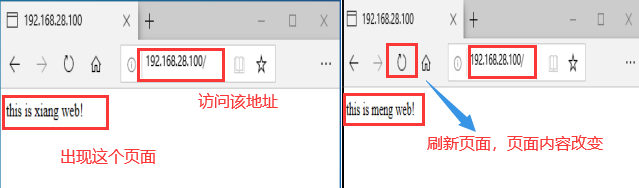

訪問192.168.28.100，隔一段時間進行重繪，輪詢顯示

注意：這里重繪輪詢會很慢，可能需要等待幾分鐘

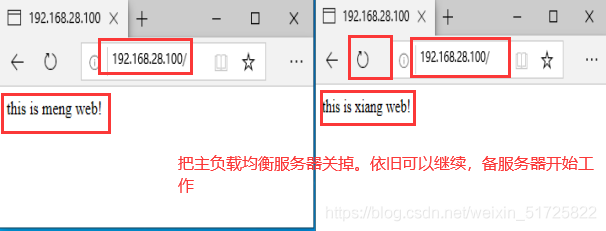

將主調度服務器keepalived服務關閉，再次驗證

systemctl stop keepalived

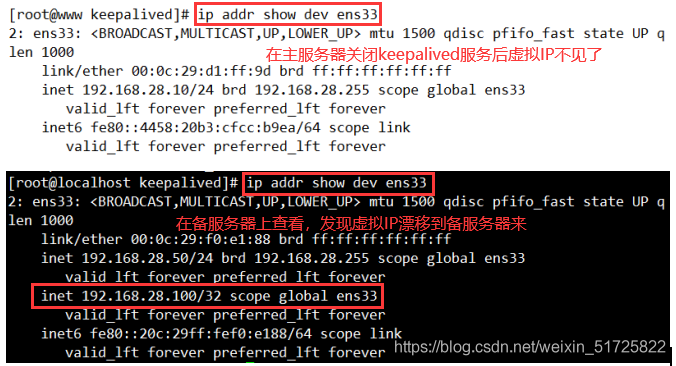

ip addr show dev ens33
