【優化求解】實作電動汽車有序充電【Matlab 294期】

一、簡介

基于matlab實作電動汽車有序充電

二、源代碼

clc;
clear;
Ci=32; %電池容量

Pni=7; %充電功率

xiaolv=0.9; %充電效率

Pi=Pni*xiaolv;%實際充電功率

Brl=4*1615*0.8;%變壓器容量

SampleNo=150;%代表抽樣數

Tranrl=Brl*ones(1,96);%變壓器容量陣列

%%確定負荷
fhx=[ 1426.39 1445.58 1426.39 1416.39 1426.39 1491.22 1512.84 1523.64 1512.84 1426.39 1399.37 1275.10 1188.66  1048.18 832.06 780.22 768.64  812.06 884.48 1069.70 1170.66 1275.10 1404.78 1426.39 1426.39 ]; %從12點開始算負荷

fhx=0.8*fhx;

ratio=zeros(1,96);

for i=1:96
    firstfhx=fhx(floor((i-1)/4)+1)/Brl;
    secondfhx=fhx(floor((i-1)/4)+2)/Brl;
    if(rem(i,4)==1)
    ratio(i)=fhx(floor((i-1)/4)+1)/Brl;
    elseif(rem(i,4)==2)
         ratio(i)=firstfhx+(secondfhx-firstfhx)/4;
    elseif(rem(i,4)==3)
        ratio(i)=firstfhx+2*(secondfhx-firstfhx)/4;
    else
        ratio(i)=firstfhx+3*(secondfhx-firstfhx)/4;
    end

end
%% 抽樣
load('Parameters250.mat');
interval=zeros(1,96);
EVNoCount=0;  %可提供充電的總數目
EVstarttime=zeros(1,SampleNo);
EVssoc=zeros(1,SampleNo);
EVendtime=zeros(1,SampleNo);


startt=12.25;
for t=1:96 %96個時段 從中午12點開始計算，也就是從第50個時段開始計算, 12.25為第一個時間段
    starttime=startt+0.25*(t-1);
 %%對電動汽車的到達時間及車輛數進行進行抽樣
    if starttime>24
        starttime=starttime-24;
    end
    o=3.41;u=17.47;
    if starttime<=(u-12)
       liangshu=@(x)(1./(o.*((2.*pi).^0.5))).*exp(-((x+24-u).^2)./(2.*(o.^2)));%每個重繪時段內的入網量數的概率密度函式
    else
       liangshu=@(x)(1./(o.*((2.*pi).^0.5))).*exp(-((x-u).^2)./(2.*(o.^2)));%每個重繪時段內的入網量數的概率密度函式
    end
    s1=quadl(liangshu,starttime-0.25,starttime);%0.25代表重繪時段為0.25小時
    intervalNo=round(s1*SampleNo); %該段時間的接入的車輛數目

    interval(t)=intervalNo;

    %%對初始SOC進行抽樣
     reasonnumber=0;
    for i=1:intervalNo

    MU=2.98;
    SIGMA=1.14;
      R = lognrnd(MU,SIGMA);
     socs= 0.9- 15*R/(100*Ci);

    while socs<0.1 || socs>=0.3
         R = lognrnd(MU,SIGMA);
         socs= 0.9- 15*R/(100*Ci);
    end
    socs=fix(socs*100)/100;
    endtimeone=normrnd(8.92,3.24);
    while endtimeone>=12 || endtimeone<=2
        endtimeone=normrnd(8.92,3.24);
    end
    endtimeone=ceil((endtimeone*60)/15)+48;
    if (starttime>12)||(starttime<endtimeone)
        maxJ=endtimeone-t;
       if (0.25*maxJ*Pi>((0.9-socs)*Ci))
       reasonnumber=reasonnumber+1;
       EVstarttime(1,EVNoCount+reasonnumber)=t;
       EVssoc(1,EVNoCount+reasonnumber)=socs;
       EVendtime(1,EVNoCount+reasonnumber)=endtimeone;
       end
    end
    end
     EVNoCount=EVNoCount+reasonnumber;
end

RealEVstarttime=zeros(1,EVNoCount);
RealEVssoc=zeros(1,EVNoCount);
RealEVendtime=zeros(1,EVNoCount);

for i=1:EVNoCount
    RealEVstarttime(1,i)= EVstarttime(1,i);
   RealEVssoc(1,i)=EVssoc(1,i);
   RealEVendtime(1,i)=EVendtime(1,i);
end

clear EVstarttime EVssoc EVendtime;

%%全域優化

dt=0.25;%時間間隔

Snj=binvar(EVNoCount,96);

Transformer=ones(1,96);


Aj=ones(96,1);

re=0.9*ones(EVNoCount,1);

Cend=ones(EVNoCount,1);

Price=[ 0.687 0.687 0.687 0.687 0.687 0.869 0.869 0.869 0.869 0.687 0.687 0.687 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365  0.869 0.869 0.869 0.869];
pricekuo=zeros(1,96);
for i=1:95
    pricekuo(i)=Price(floor(i/4)+1);
    if(floor((i-1)/4)<floor(i/4))
       pricekuo(i)=Price(floor(i/4));
    end
end

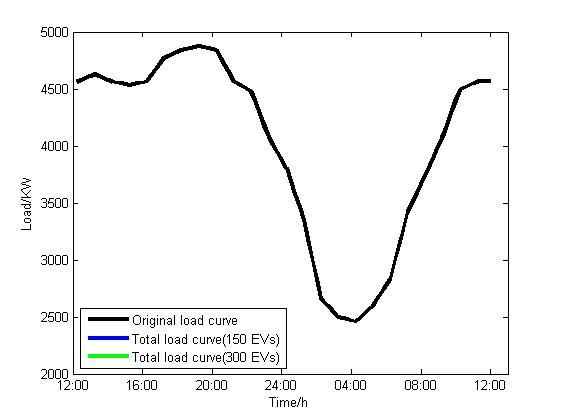

三、運行結果

四、備注

完整代碼或者代寫添加QQ912100926
