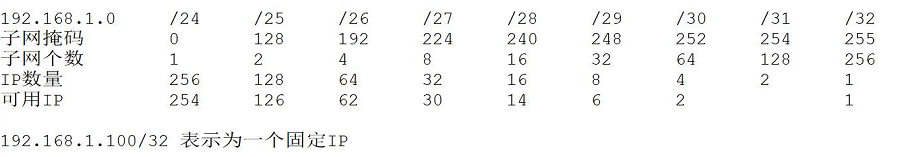

一.子網數與主機數演算法
子網數=2^n，其中n為子網部分為數，例：/26，n=32-26
主機數（可用ip）=2^n-2,其中N為主機部分位數：N=32-26
8<=子網掩碼<16 n=子網掩碼-8
16<=子網掩碼<24 n=子網掩碼-16
24<=子網掩碼<32 n=子網掩碼-24
N=32-子網掩碼
二.資訊，信號
1）資訊與傳輸介質
資訊：人對現實世界事物存在方式或運動狀態的某種認識
資料：用于描述事物的某些屬性的具體量值
信號：資訊傳遞的媒介
比如，描述某一件物體，它的長，寬，高，質地，顏色，氣味等就是用以形容該物體的資料，通過這些資料，我們得到了關于該物體的資訊，當我們需要向他人傳遞這些資訊時，就要通過信號傳輸
2）信號

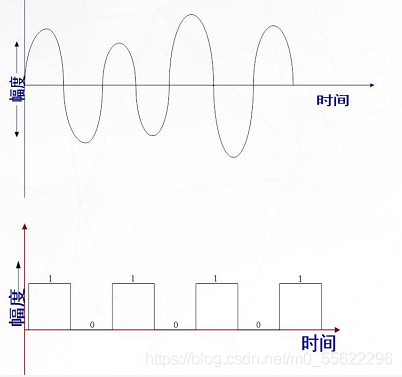

信號可以分為模擬信號和數字信號
①模擬信號
模擬信號是信號引數（幅度、頻率等）大小連續變化的電腦波，可以以不同的頻率在媒體上傳輸，是一個連續變化的物理量
②數字信號
數字信號是不連續的物理量，信號引數也不連續變化，數字信號使用幾個不連續的物理狀態來代表數字，現在最常見的數字信號是振幅取值一般只有兩種（0和1）波形的信號，稱為二進制信號，脈沖的出現表示1，不出現表示0
信號在傳輸程序中，因為受到外界干擾或傳輸介質本身的阻抗等特性，會產生一定程度的失真
①噪聲
信號在信道中傳輸時，往往會受到噪聲的干擾，“噪聲”的簡單定義：在信號的傳輸，處理程序中，由于設備自身，環境干擾等原因而產生的附加信號，這些信號與輸入信號無關，是有害的
②衰減

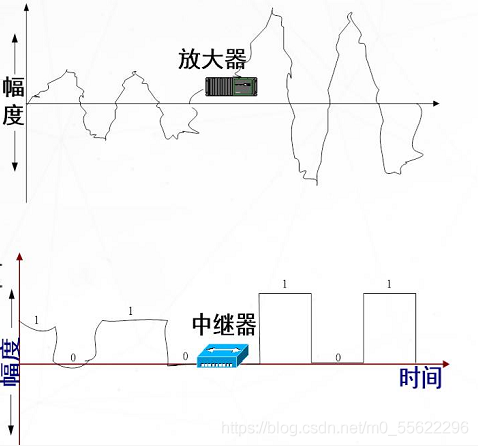

信號隨著傳播距離的增加，能量會逐漸減少，模擬信號和數字信號在傳播程序中都存在衰減，為了補償衰減，在傳輸程序中要經常對模擬信號和數字信號進行放大處理，模擬信號的問題在于當它被放大時，伴隨的累積噪聲也將被放大
3）數字信號的優勢
①抗干擾能力強
模擬信號在傳輸程序中與疊加的噪聲很難分離，噪聲會隨著信號一起被傳輸，放大，嚴重影響通信質量
②遠距離傳輸仍能保證質量
因為數字通信采用再生中繼方式，能夠消除噪聲，所以再生的數字信號和原來的數字信號一樣，可繼續傳輸下去，這樣通信質量便不受距離影響
三.雙絞線
雙絞線總共8根雙絞線，兩兩絞合在一起，常用的有5類、超5類和6類
1）雙絞線分類
①屏蔽雙絞線
銅線外包裹一層金屬網膜
用于電磁環境非常復雜的工業環境中
②非屏蔽雙絞線
用于電磁干擾相對較弱的環境
2）雙絞線標準與分類
EIA/TIA-568----“商用建筑物電信布線標準”
CAT 5----主要用于100Base-T和10Base-T網路
CAT 5e----衰減更小，串擾更少，性能優于5類線
CAT 6----傳輸速率可達1GBPS
CAT 7----傳輸頻率可達10GBPS

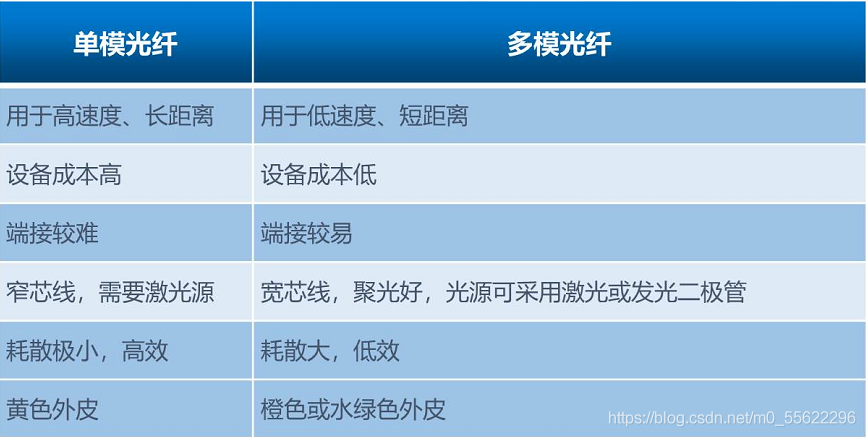

四.光纖分類
五.雙絞線的連接規范
| T568A:白綠、綠、白橙、藍、白藍、橙、白棕、棕 |
| T568B：白橙、橙、白綠、藍、白藍、綠、白棕、棕 |
標準網線（又稱為直通線、平行線、straight-through）就是RJ-45兩端同時采用T568A或T568B標準的接法
交叉網線（crossover）則一端采用T568A標準制作，而另一端采用T568B制作
全反線（rolled）線序一般是一頭為T568B，另外一頭的顏色全反過來（線序12345678-87654321），主要連接電腦和交換機，路由器的console口
不同設備間用直通線：路由-交換、pc-交換
相同設備間用交叉線：pc-pc、路由-路由、交換-交換、pc-路由（pc網口與路由器網口是同類的）
無線傳輸介質是指利用各種波長的電磁波充當傳輸媒介的傳輸介質
電磁波包括：無線電波、微波、紅外線、和激光等

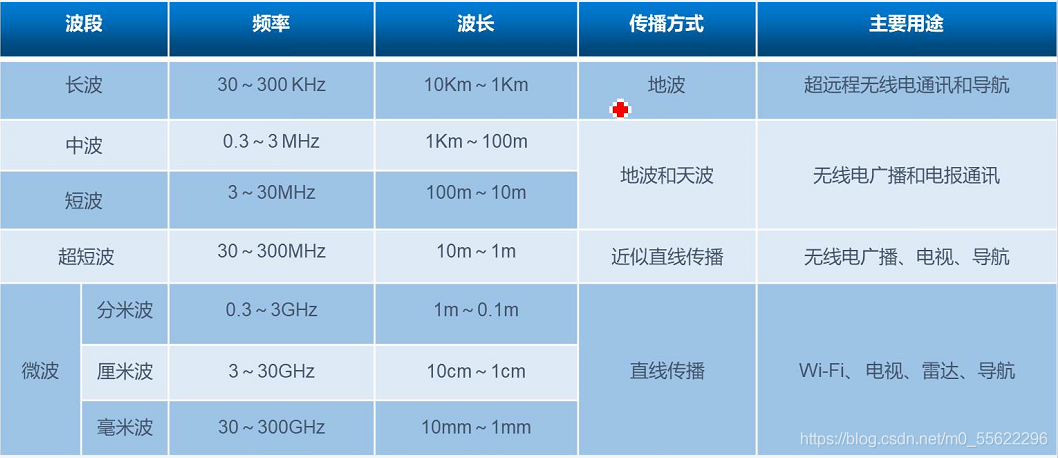

六.無線電波
