背景

上篇文章我們詳細闡述了windows環境下使用ffmpeg進行軟解碼的步驟，并給出了完整代碼，
FFmpeg 4.x 從入門到精通（一）—— QT 中如何用 FFmpeg 實作軟體解碼

接下來這篇文章繼續進行深入，帶大家學習使用FFmpeg實作windows下的硬解碼，

FFmpeg下載地址（粉絲免費下載）：
https://download.csdn.net/download/u012534831/14045436

本文的語言環境基于C++，界面部分是 QT，

流程分析

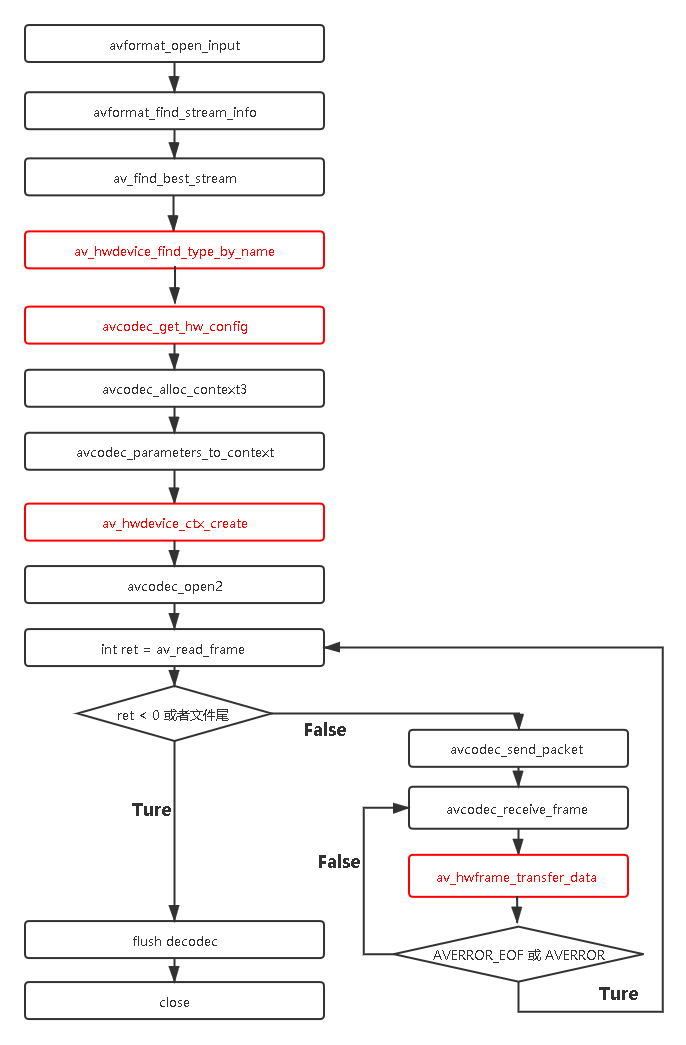

老規矩，在開始看代碼之前，我們必須先了解下ffmpeg硬解的常規流程：
在這里插入圖片描述
紅色的部分是和軟解的區別，

雖然有些函式在第一篇文章已經解釋了，但是為了使文章顯得完整，因為本文也會再講一遍，

1、avformat_open_input

為 AVFormatContext 分配空間，打開輸入的視頻資料并且探測視頻的格式，這個函式里面包含了復雜的格式決議與探測演算法，可決議的內容包括：視頻流、音頻流、視頻流引數、音頻流引數、視頻幀索引等，用雷神的話說就是 可以算作FFmpeg的“靈魂”，

2、avformat_find_stream_info

獲取多媒體流的資訊，包括碼流、幀率、時長等資訊，但是有些早期格式或者裸流資料它的索引并沒有放到頭當中，因此需要在后面進行探測，注意一個視頻檔案中可能會同時包括視頻檔案、音頻檔案、字幕檔案等多個媒體流，

3、av_find_best_stream

當視頻被解封裝出來后，需要分開處理音頻和視頻，需要找到對應的音頻流和視頻流，獲取音視頻對應的stream_index，

*4、enum AVHWDeviceType av_hwdevice_find_type_by_name(const char name)

對于硬解碼來說就不能使用avcodec_find_decoder方法來查找解碼器了，而是使用av_hwdevice_find_type_by_name方法，要知道avcodec_find_decoder根據 AVCodecID 查找，比如我們要解碼H264，那入參就是AV_CODEC_ID_H264，找到先注冊的decoder就退出了，可能得到的這個解碼器不能去解碼AV_CODEC_ID_VP6檔案，最主要的是：同一個 AVCodecID 可能對應多個不同的解碼器 (AVCodec),他們有不同的 AVCodec.name，

但是比如說你想在windows下使用dxva解碼，不管視頻源是h264、H265，使用av_hwdevice_find_type_by_name函式，入參是dxva就行，得到的解碼器就可以解H264和H265（當然前提是你的解碼器支持解碼這兩種編碼），

所以說這是兩個完全不同的方法，可能看起來類似，但千萬不要被它迷惑，

**5、const AVCodecHWConfig avcodec_get_hw_config(const AVCodec codec, int index);

獲取到該解碼器codec的硬體屬性，比如可以支持的目標像素格式等，

6、avcodec_alloc_context3

創建AVCodecContext并分配空間，

7、avcodec_parameters_to_context

該函式用于將流里面的引數，也就是AVStream里面的引數直接復制到AVCodecContext的背景關系當中，執行真正的內容拷貝，avcodec_parameters_to_context()是新的API，替換了舊版本的avcodec_copy_context()，

8、av_hwdevice_ctx_create

初始化硬體，打開硬體，創建硬體設備相關的背景關系資訊AVHWDeviceContext，包括分配記憶體資源、對硬體設備進行初始化，
初始化硬體設備完成后，還有個必須的操作是將獲取到的硬體資訊系結到AVCodecContext的hw_device_ctx指標上，

如果使用軟解碼則默認有一個軟解碼的緩沖區(獲取AVFrame的)，而硬解碼則需要額外創建硬體解碼的緩沖區，這個緩沖區變數為hw_frames_ctx，不手動創建，則在呼叫avcodec_send_packet()函式內部自動創建一個，但是必須手動賦值硬體解碼緩沖區參考hw_device_ctx(它是一個AVBufferRef變數)，不然的話呼叫avcodec_send_packet的時候會回傳錯誤，

9、avcodec_open2

用給定的 AVCodec 去初始化 AVCodecContext，

到這兒，解碼器的初始化作業已經完成，下面就可以開始真正的解碼操作了，

10、av_read_frame

讀取碼流中的音頻若干幀或者視頻一幀，av_read_frame()函式是新型ffmpeg的用法，對 av_read_packet 進行了封裝，舊用法之所以被拋棄，就是因為以前獲取的資料可能不是完整的，而av_read_frame()保證了視頻資料一幀的完整性，使讀出的資料總是完整的一幀，

11、avcodec_send_packet

發送資料到后臺解碼佇列，

It can be NULL (or an AVPacket with data set to NULL and
size set to 0); in this case, it is considered a flush
packet, which signals the end of the stream. Sending the
first flush packet will return success. Subsequent ones are
unnecessary and will return AVERROR_EOF. If the decoder
still has frames buffered, it will return them after sending

原始碼中關于發送一包空資料的解釋：
由于ffmpeg內部會快取幀，在av_read_frame讀不到資料的時候，需要通過packet.data = NULL;packet.size = 0;給ffmpeg發送一包空資料，即再avcodec_send_packet一次，將ffmpeg里面快取的幀全部刷出來，解決最后幾幀沒有解碼出來的問題，

12、avcodec_receive_frame

從解碼器讀取幀資料，這個函式執行完后，就已經能拿到我們的幀資料了，它被存盤在 AVFrame 中，
此處需要注意的是：
一般而言，一次avcodec_send_packet()對應一次avcodec_receive_frame()，但是也會有一次對應多次的情況，這個得看具體的流，并常見于音頻流，會存在一個AVPacket對應多個AVFrame的情況，因此可以看我上面的流程圖有兩個while回圈，

13、av_hwframe_transfer_data

這個函式是硬解碼后將資料從 GPU 拷貝到 CPU，當然前提是你需要在CPU進行資料的操作，比如保存資料或者轉為RGB、YUV等，然后通過Opengl渲染出來，但是由于TexImage2D技術效率很低，因此此方法并不是最優的方案，
因此若你不需要拷貝到CPU想要直接把資料渲染出來，有幾種方案，比如D3D11解碼出的資料格式AV_PIX_FMT_D3D11VA_VLD，可以直接轉換為D3D紋理，然后通過IDirect3DTexture貼圖，還有一種方案是使用EGL+OpenglES，或者直接使用 ANGLE（開源的EGL+OpenglES實作）這個開源專案，
此函式會將硬解碼出的資料格式進行轉換，也就是說會將GPU映射的資料格式轉換成CPU方式映射的資料格式，比如將DXVA2解碼出來的AV_PIX_FMT_DXVA2_VLD轉換為AV_PIX_FMT_NV12，

代碼示例

//頭檔案

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include<thread>
extern "C"
{
    #include "libavcodec/avcodec.h"
    #include "libavformat/avformat.h"
    #include "libavutil/pixfmt.h"
    #include "libswscale/swscale.h"
    #include "libavdevice/avdevice.h"
    #include <libavutil/pixdesc.h>
    #include <libavutil/hwcontext.h>
    #include <libavutil/opt.h>
    #include <libavutil/avassert.h>
    #include <libavutil/imgutils.h>
}
typedef struct DecodeContext {
    AVBufferRef *hw_device_ref;
} DecodeContext;

namespace Ui {
class MainWindow;
}

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    explicit MainWindow(QWidget *parent = nullptr);
    ~MainWindow();
    void init();
    void play();
private:
   AVBufferRef *hw_device_ctx = NULL;
    static enum AVPixelFormat hw_pix_fmt;
    int ret;
    enum AVHWDeviceType type;
    std::thread m_decodecThread;
    Ui::MainWindow *ui;
    AVFormatContext *pAVFormatCtx;
    AVCodecContext *pAVCodecCtx;
    SwsContext *pSwsCtx = nullptr;
    uint8_t *pRgbBuffer = nullptr;
    AVPacket packet;
    AVFrame *pAVFrameRGB = nullptr;
    int iVideoIndex = -1;
    QImage m_image;
    bool isFinish  =false;
    void decodec();
signals:
    void signalDraw();
public slots:
    void slotDraw();
protected:
    void paintEvent(QPaintEvent *event) override;
private:
    int hw_decoder_init(AVCodecContext *ctx, const enum AVHWDeviceType type);
    static enum AVPixelFormat get_hw_format(AVCodecContext *ctx,const enum AVPixelFormat *pix_fmts);
};

#endif // MAINWINDOW_H

//CPP檔案

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QDebug>
#include <QPainter>
#include<thread>
#include <QDateTime>
 enum AVPixelFormat MainWindow::hw_pix_fmt = AV_PIX_FMT_NONE;
MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    connect(this,&MainWindow::signalDraw,this,&MainWindow::slotDraw);
}

MainWindow::~MainWindow()
{
    delete ui;
}
int MainWindow::hw_decoder_init(AVCodecContext *ctx, const enum AVHWDeviceType type)
{
    int err = 0;
    //初始化硬體，打開硬體，系結到具體硬體的指標函式上
    //創建硬體設備相關的背景關系資訊AVHWDeviceContext，包括分配記憶體資源、對硬體設備進行初始化
    if ((err = av_hwdevice_ctx_create(&hw_device_ctx, type,
                                      NULL, NULL, 0)) < 0) {
        fprintf(stderr, "Failed to create specified HW device.\n");
        return err;
    }
 /* 需要把這個資訊系結到AVCodecContext
     * 如果使用軟解碼則默認有一個軟解碼的緩沖區(獲取AVFrame的)，而硬解碼則需要額外創建硬體解碼的緩沖區
     *  這個緩沖區變數為hw_frames_ctx，不手動創建，則在呼叫avcodec_send_packet()函式內部自動創建一個
     *  但是必須手動賦值硬體解碼緩沖區參考hw_device_ctx(它是一個AVBufferRef變數)
     */
    ctx->hw_device_ctx = av_buffer_ref(hw_device_ctx);
    return err;
}
enum AVPixelFormat MainWindow::get_hw_format(AVCodecContext *ctx,
                                        const enum AVPixelFormat *pix_fmts)
{
    const enum AVPixelFormat *p;

    for (p = pix_fmts; *p != -1; p++) {
        if (*p == hw_pix_fmt)
            return *p;
    }

    fprintf(stderr, "Failed to get HW surface format.\n");
    return AV_PIX_FMT_NONE;
}

void MainWindow::init()
{
  std::string file = "E:/Video/bb.mp4";
 //描述多媒體檔案的構成及其基本資訊
 if (avformat_open_input(&pAVFormatCtx, file.data(), NULL, NULL) != 0)
     {
         qDebug() <<"open file fail";
         avformat_free_context(pAVFormatCtx);
         return;
     }

 //讀取一部分視音頻資料并且獲得一些相關的資訊
 if (avformat_find_stream_info(pAVFormatCtx, NULL) < 0)
 {
     qDebug() <<"vformat find stream fail";
     avformat_close_input(&pAVFormatCtx);
     return;
 }
// 根據解碼器列舉型別找到解碼器
    AVCodec *pAVCodec;
    int ret = av_find_best_stream(pAVFormatCtx, AVMEDIA_TYPE_VIDEO, -1, -1, &pAVCodec, 0);
    if (ret < 0) {
        qDebug()<< "av_find_best_stream faliture";
        avformat_close_input(&pAVFormatCtx);
        return;
    }
    iVideoIndex = ret;

    type = av_hwdevice_find_type_by_name("dxva2");
//  type = av_hwdevice_find_type_by_name("d3d11va");
    if (type == AV_HWDEVICE_TYPE_NONE) {
        fprintf(stderr, "Device type %s is not supported.\n", "dxva2");
        fprintf(stderr, "Available device types:");
        while((type = av_hwdevice_iterate_types(type)) != AV_HWDEVICE_TYPE_NONE)
            fprintf(stderr, " %s", av_hwdevice_get_type_name(type));
        fprintf(stderr, "\n");
    }

// 所有支持的硬體解碼器保存在AVCodec的hw_configs變數中，對于硬體編碼器來說又是單獨的AVCodec
    for (int i = 0;; i++) {
        //獲取到該解碼器codec的硬體屬性，比如可以支持的目標像素格式等
        const AVCodecHWConfig *config = avcodec_get_hw_config(pAVCodec, i);
        if (!config) {
            fprintf(stderr, "Decoder %s does not support device type %s.\n",
                    pAVCodec->name, av_hwdevice_get_type_name(type));
        }
	if (config->methods & AV_CODEC_HW_CONFIG_METHOD_HW_DEVICE_CTX &&config->device_type == type) {
            hw_pix_fmt = config->pix_fmt;
            break;
        }
    }

pAVCodecCtx = avcodec_alloc_context3(pAVCodec);
     if (pAVCodecCtx == NULL)
     {
         qDebug() <<"get pAVCodecCtx fail";
         avformat_close_input(&pAVFormatCtx);
         return;
     }
ret = avcodec_parameters_to_context(pAVCodecCtx,pAVFormatCtx->streams[iVideoIndex]->codecpar);
     if (ret < 0)
     {
         qDebug() <<"avcodec_parameters_to_context fail";
         avformat_close_input(&pAVFormatCtx);
         return;
     }
     // 配置獲取硬體加速器像素格式的函式；該函式實際上就是將AVCodec中AVHWCodecConfig中的pix_fmt回傳
    pAVCodecCtx->get_format  = get_hw_format;

    if (hw_decoder_init(pAVCodecCtx, type) < 0)
        return ;

  if (avcodec_open2(pAVCodecCtx, pAVCodec, NULL) < 0)
     {
         qDebug()<<"avcodec_open2 fail";
         return;
     }
         //為解碼幀分配記憶體
                pAVFrameRGB = av_frame_alloc();
        qDebug()<<"pAVCodecCtx->width:" << pAVCodecCtx->width<<"pAVCodecCtx->height:"  << pAVCodecCtx->height;
         int size = av_image_get_buffer_size(AVPixelFormat(AV_PIX_FMT_RGB32), pAVCodecCtx->width, pAVCodecCtx->height, 1);
         pRgbBuffer = (uint8_t *)(av_malloc(size));
         //舊版本avpicture_fill
av_image_fill_arrays(pAVFrameRGB->data, pAVFrameRGB->linesize, pRgbBuffer, AV_PIX_FMT_RGB32,
                              pAVCodecCtx->width, pAVCodecCtx->height, 1);
//         //AVpacket 用來存放解碼資料
         av_new_packet(&packet, pAVCodecCtx->width * pAVCodecCtx->height);
         qDebug()<<"pAVCodecCtx->pix_fmt:" << pAVCodecCtx->pix_fmt;
}


void MainWindow::play()
{
    m_decodecThread = std::thread([this]()
    {
        decodec();
    });
    m_decodecThread.detach();
}

void MainWindow::decodec()
{
    //讀取碼流中視頻幀
        while (true)
        {
            AVFrame *frame = NULL, *sw_frame = NULL;
            AVFrame *tmp_frame = NULL;
            int ret = av_read_frame(pAVFormatCtx, &packet);
            if(ret != 0)
            {
                qDebug()<<"file end";
                isFinish = !isFinish;
                 return;
            }
            if (packet.stream_index != iVideoIndex)
            {
                av_packet_unref(&packet);
                continue;
            }
           int iGotPic = AVERROR(EAGAIN);
//             //解碼一幀視頻資料
            iGotPic = avcodec_send_packet(pAVCodecCtx, &packet);
            if(iGotPic!=0){
                qDebug()<<"avcodec_send_packet error";
                      continue;
            }
           if (!(frame = av_frame_alloc()) || !(sw_frame = av_frame_alloc())) {
                fprintf(stderr, "Can not alloc frame\n");
                ret = AVERROR(ENOMEM);
                continue;
            }
                          while (0 == avcodec_receive_frame(pAVCodecCtx, frame))
              {
                 qDebug()<<"frame->format:" << frame->format;//53 AV_PIX_FMT_DXVA2_VLD
                  if (frame->format == hw_pix_fmt) {
                      int64_t time = QDateTime::currentDateTime().toMSecsSinceEpoch();
                        qDebug() << "qhttime1:" << time;
                      /* retrieve data from GPU to CPU */
					if ((ret = av_hwframe_transfer_data(sw_frame, frame, 0)) < 0) {
                           fprintf(stderr, "Error transferring the data to system memory\n");
                           break;
                      }
                         tmp_frame = sw_frame;
                    } else
                  {
                       tmp_frame = frame;
                       qDebug()<<"frame img";
                  }
                    if(!pSwsCtx)
                  {
                      pSwsCtx = sws_getContext(pAVCodecCtx->width, pAVCodecCtx->height, (AVPixelFormat)tmp_frame->format,
                                                           pAVCodecCtx->width, pAVCodecCtx->height, AV_PIX_FMT_RGB32,
                                                           SWS_BILINEAR, NULL, NULL, NULL);
                  }
                  int ret = sws_scale(pSwsCtx, (uint8_t const * const *) tmp_frame->data, tmp_frame->linesize, 0,
                            tmp_frame->height, pAVFrameRGB->data, pAVFrameRGB->linesize);
                    qDebug()<<"ret:" << ret;
                  QImage img((uint8_t *)pAVFrameRGB->data[0], tmp_frame->width, tmp_frame->height, QImage::Format_RGB32);
                  qDebug()<<"decode img";
                  m_image = img;
                  emit signalDraw();
            std::this_thread::sleep_for(std::chrono::milliseconds(25));
        }
  //資源回收
        av_free(pAVFrameRGB);
        sws_freeContext(pSwsCtx);
        avcodec_close(pAVCodecCtx);
        avformat_close_input(&pAVFormatCtx);
}

void MainWindow::slotDraw()
{
    update();
}

void MainWindow::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    painter.setBrush(Qt::black);
    painter.drawRect(0, 0, this->width(), this->height());

    if (m_image.size().width() <= 0)
        return;

    //比例縮放
    QImage img = m_image.scaled(this->size(),Qt::KeepAspectRatio);
    int x = this->width() - img.width();
    int y = this->height() - img.height();

    x /= 2;
    y /= 2;

    //QPoint(x,y)為中心繪制影像
    painter.drawImage(QPoint(x,y),img);
}

如有興趣，歡迎加入我的QQ群，QT/Android/音視頻問題在線解答，資源分享，
