華為ensp聯動Wmware虛擬機Openstack平臺實作外部Vlan網路模式（解決方案）

理論知識儲備
https://blog.csdn.net/u013201439/article/details/51491746
https://blog.csdn.net/weixin_34208185/article/details/93725119
https://blog.csdn.net/tjcwt2011/article/details/78659242
https://blog.csdn.net/qq_42796807/article/details/103367120

這里在虛擬機openstack做到vlan模式，渴望實作openstack平臺生成的云虛擬機和（wmware虛擬機）以及物理機通信的解決方法，也可能有有更簡單的方法歡迎大家進行交流，

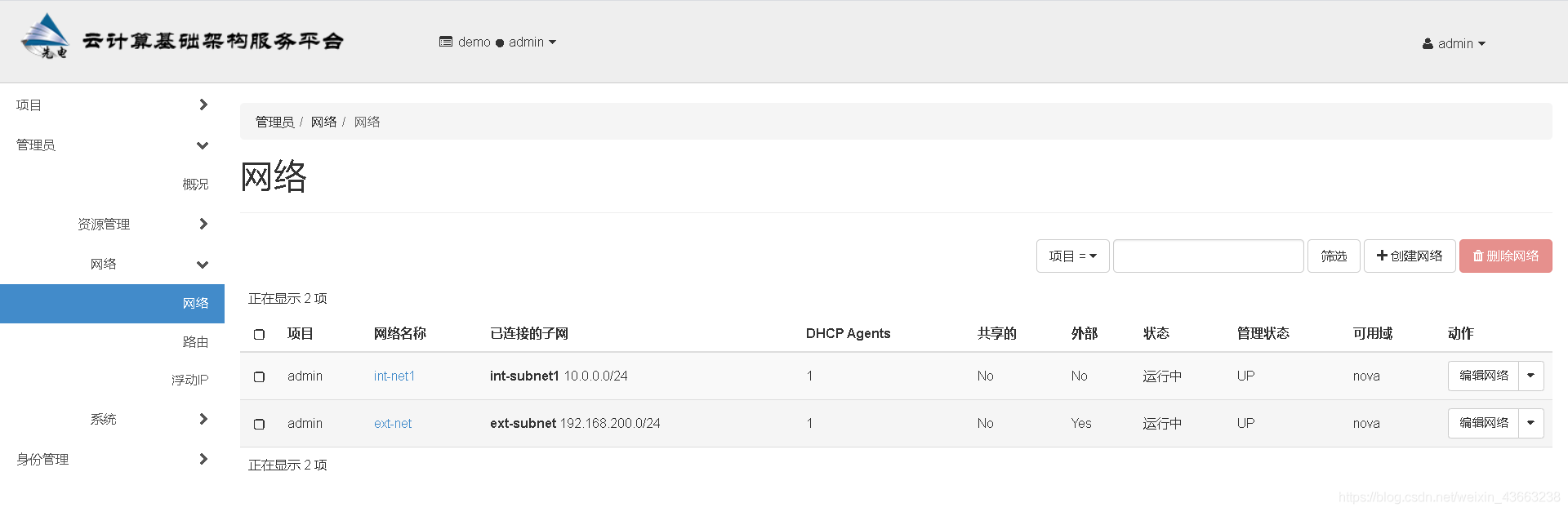

openstack 平臺網路環境

在這里插入圖片描述

這里創建的時候偷懶了，段ID用了1，當然也可以自己定義其他的段ID 不過對應的虛擬網卡段ID就要改變

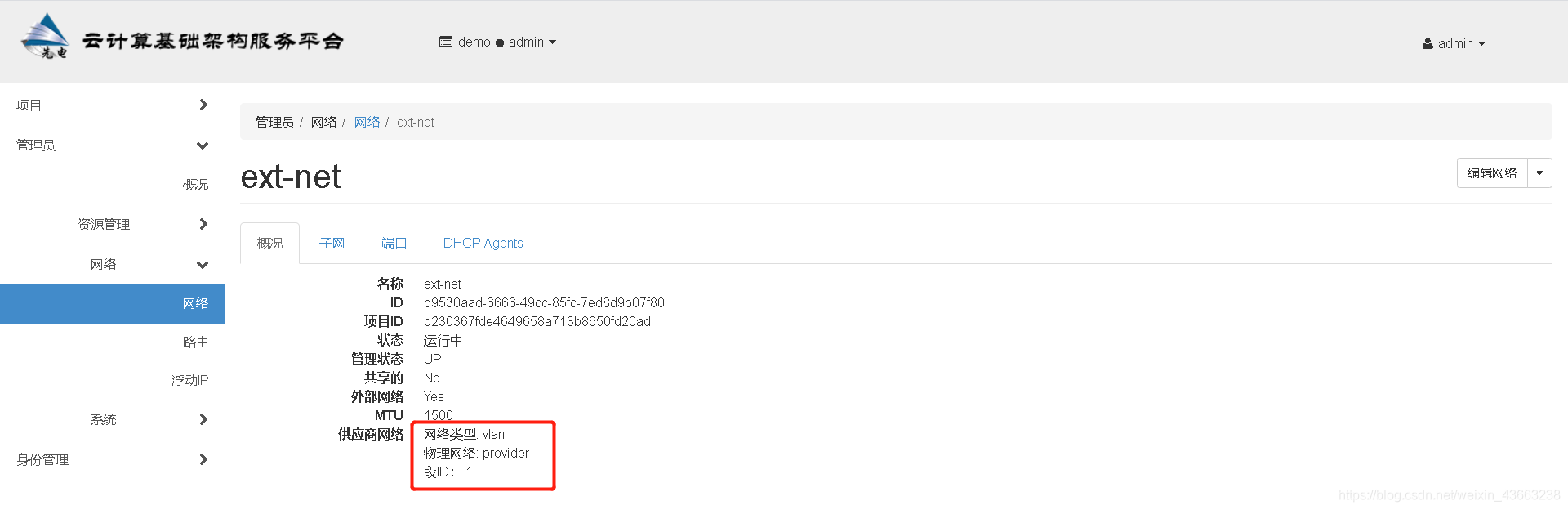

網路型別: vlan
物理網路: provider
段ID： 1

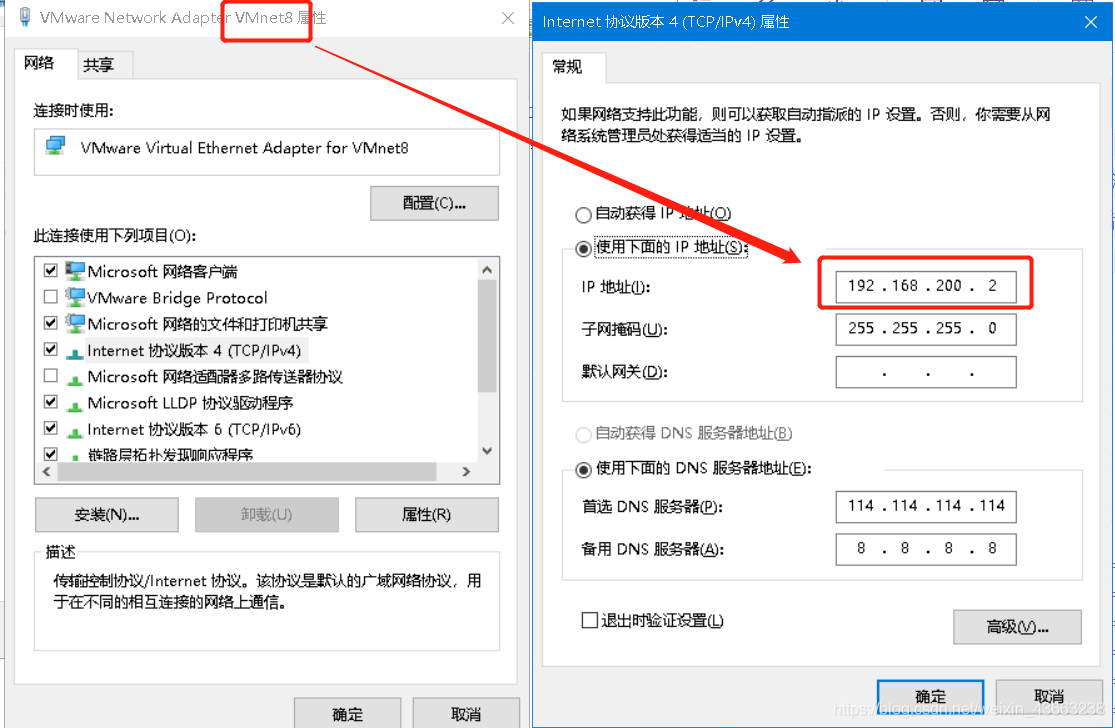

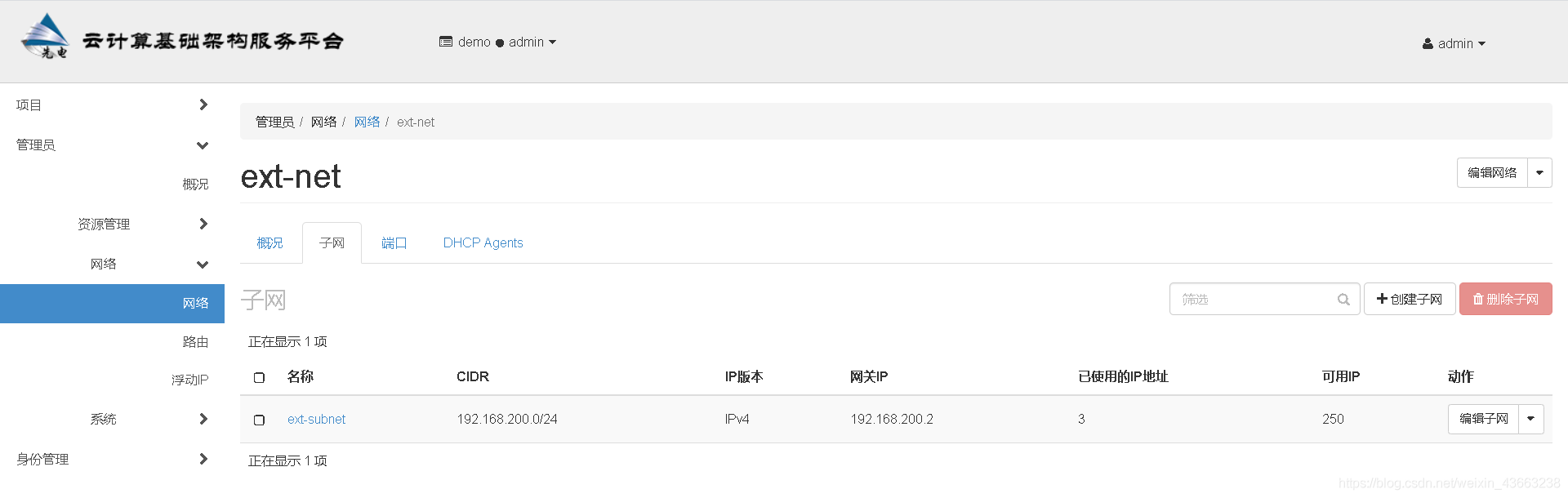

子網網關：192.168.200.2 和Wmware虛擬網卡一致

在這里插入圖片描述

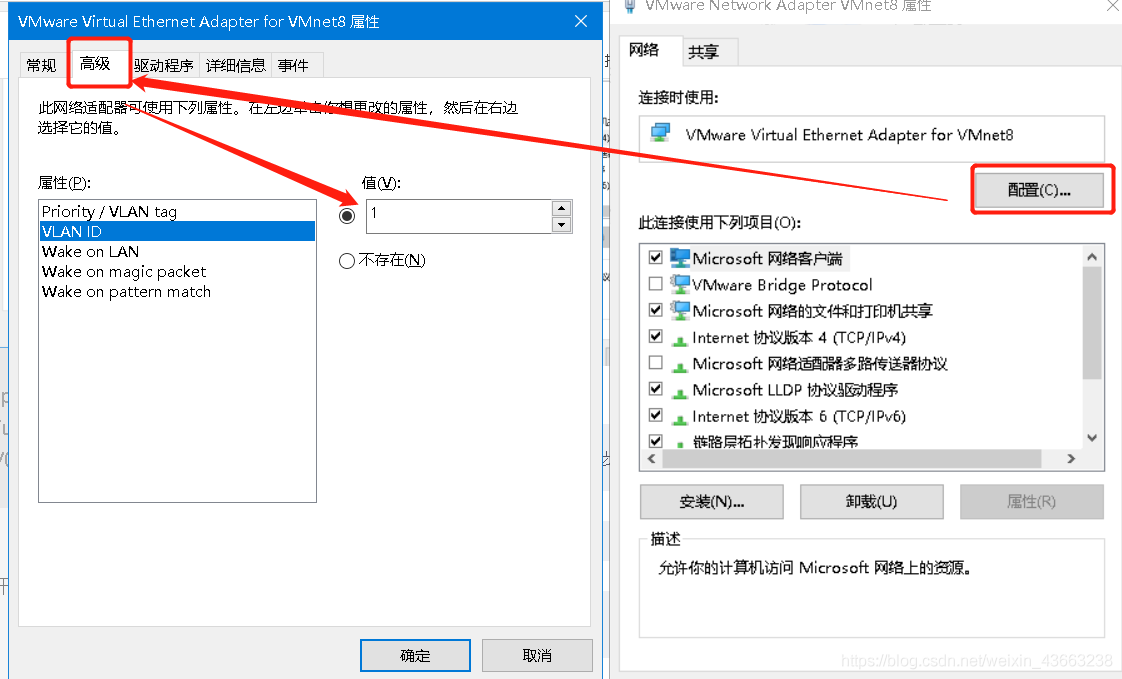

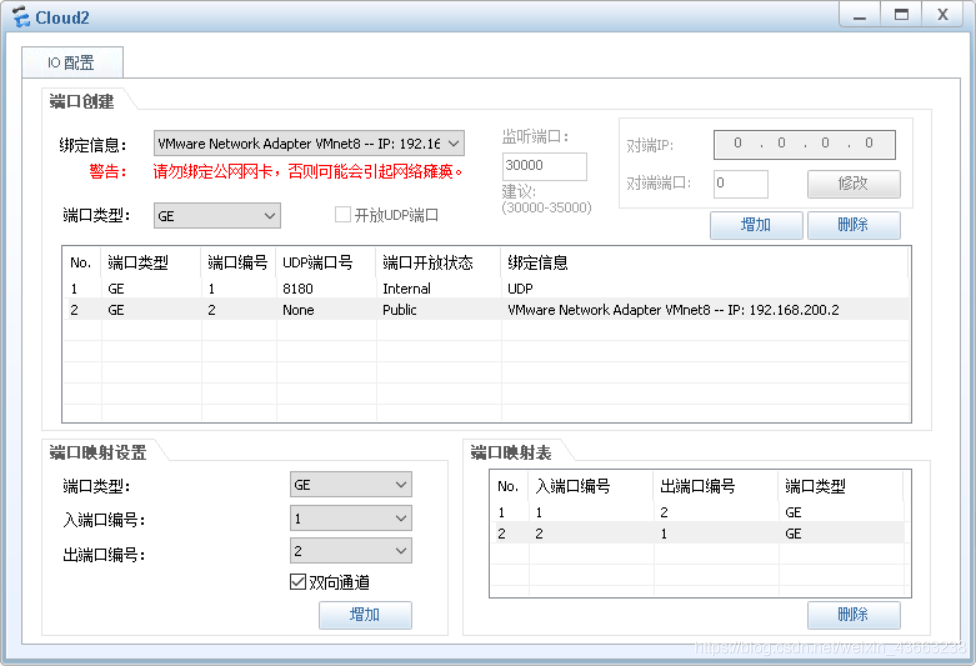

注意：接下來這一步很重要，就是開啟VMnet8網卡的vlan ID，這個與openstack平臺創建的vlan網段段ID一致，這里我寫的是1

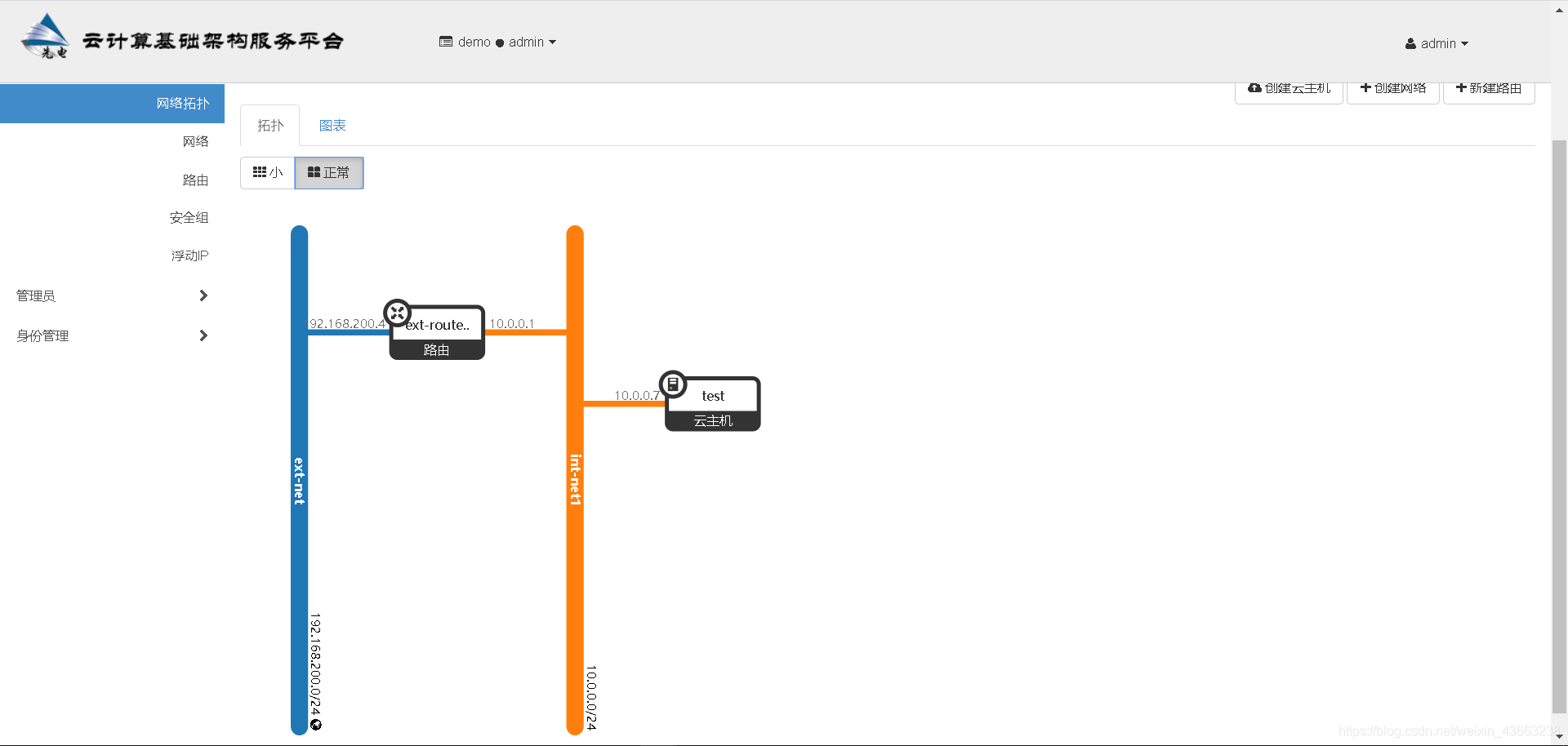

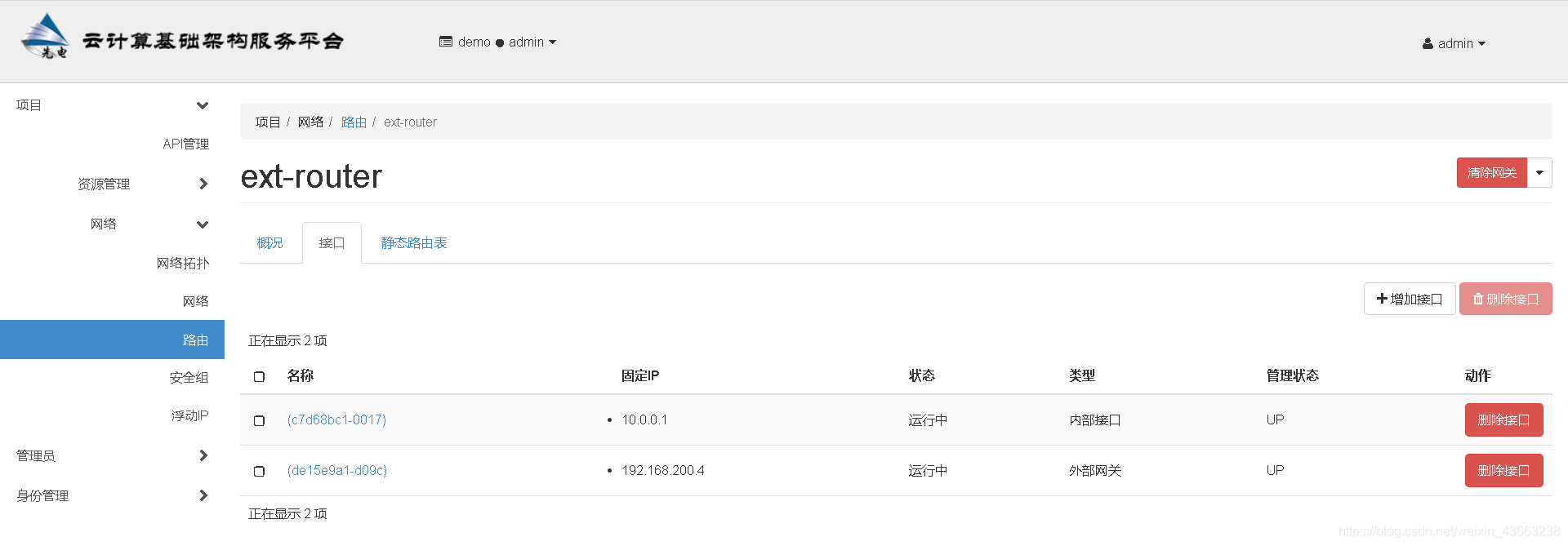

平臺路由

在這里插入圖片描述

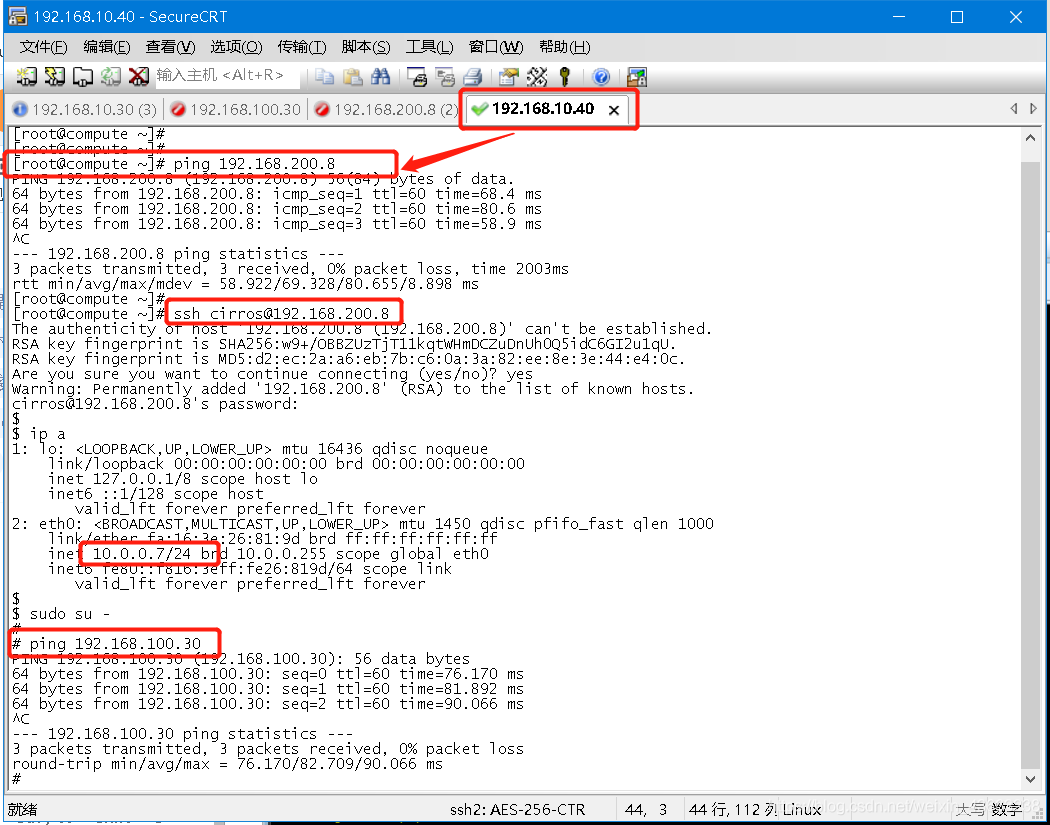

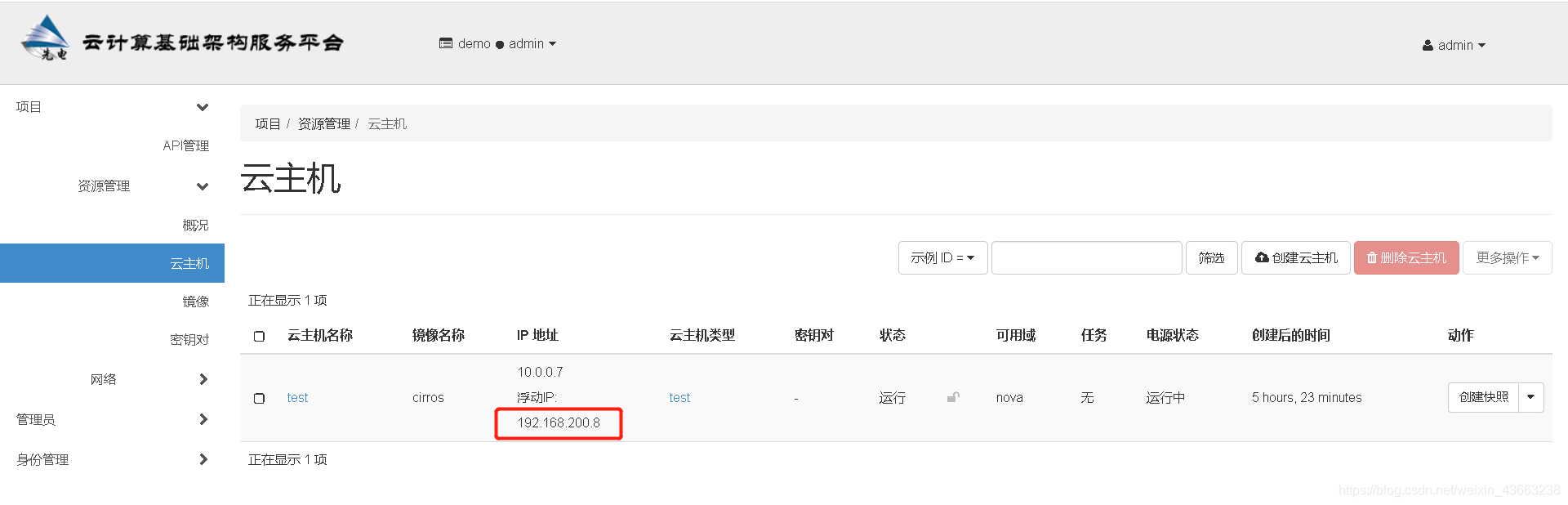

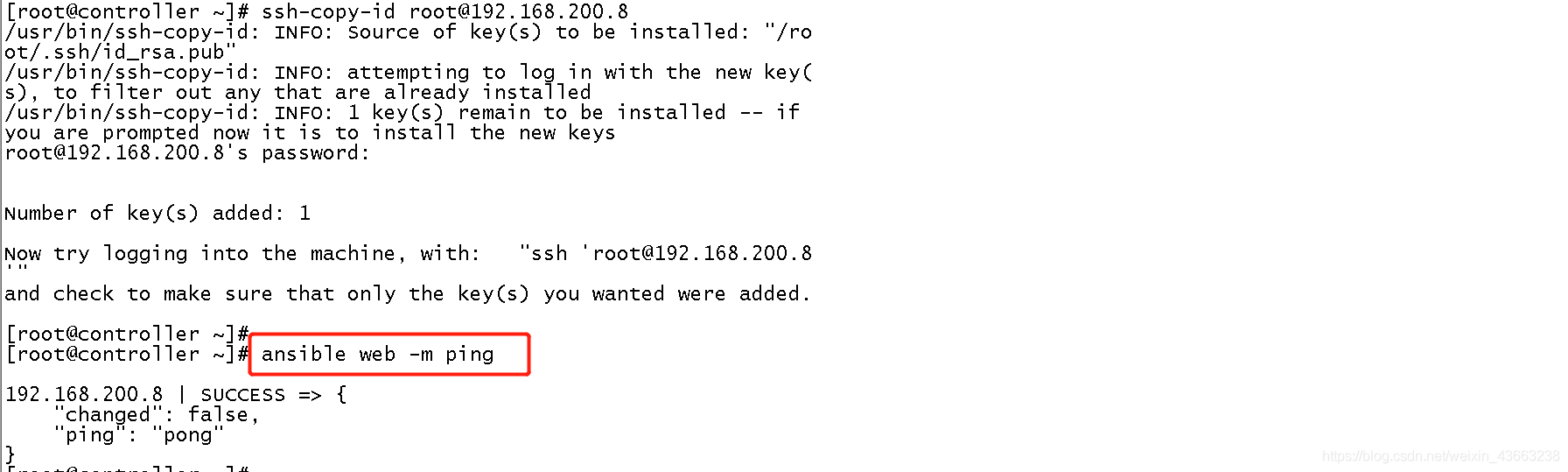

這里創建一臺云主機，浮動ip 為192.168.200.8

在這里插入圖片描述

虛擬機環境

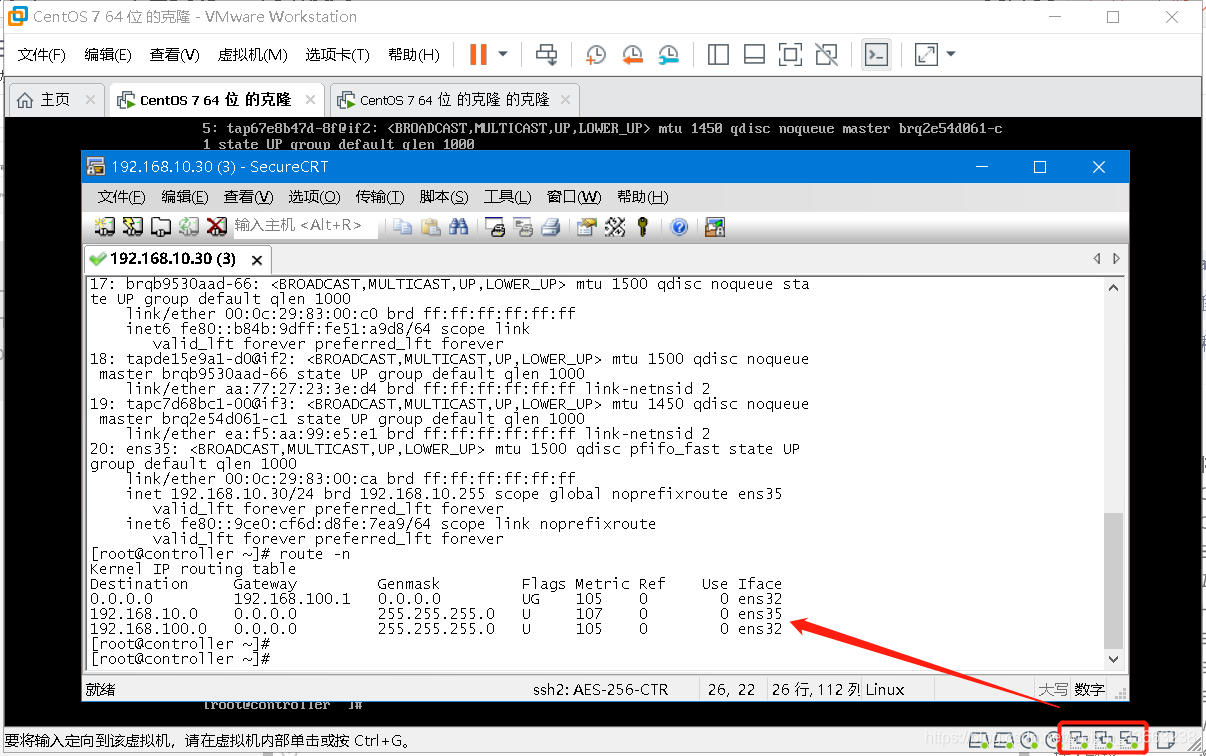

這里控制節點和計算節點都是三塊網卡
ens32 192.168.100.0/24 網關 192.168.100.1 僅主機 (VMnet1)
ens33 192.168.200.0/24 網關 192.168.200.2 nat 模式 (VMnet8)
ens35 192.168.10.0/24 網關 192.168.10.1 僅主機 (VMnet2)

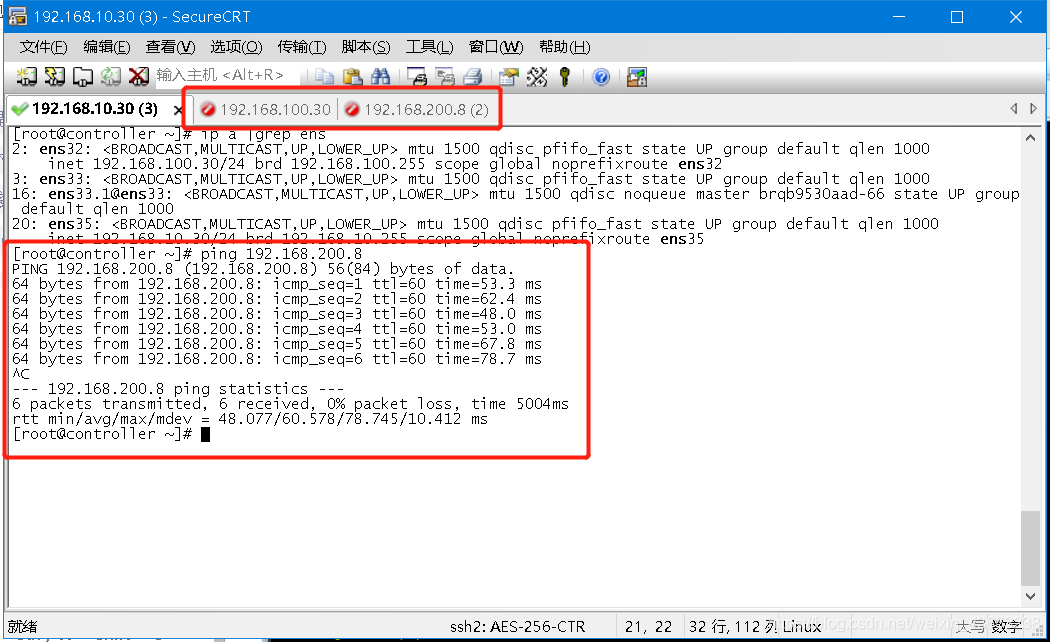

說明：為什么這里要用到三塊網卡，因為等到后面啟動ensp 他會搶占ens32和ens33 導致CRT等工具無法通過這兩塊（虛擬網卡VMnet1,VMnet8）網卡連接虛擬機以及云主機，所以就要靠第三塊網卡 ens35 來實作，

在這里插入圖片描述

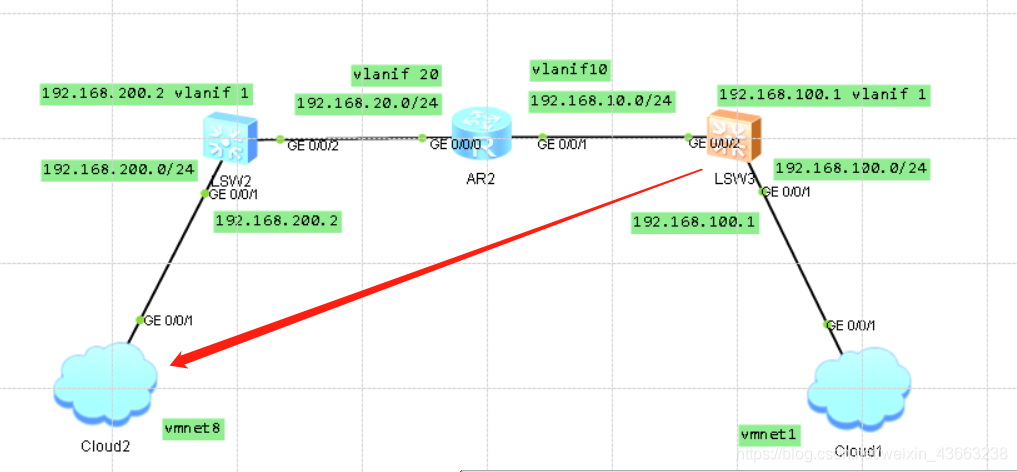

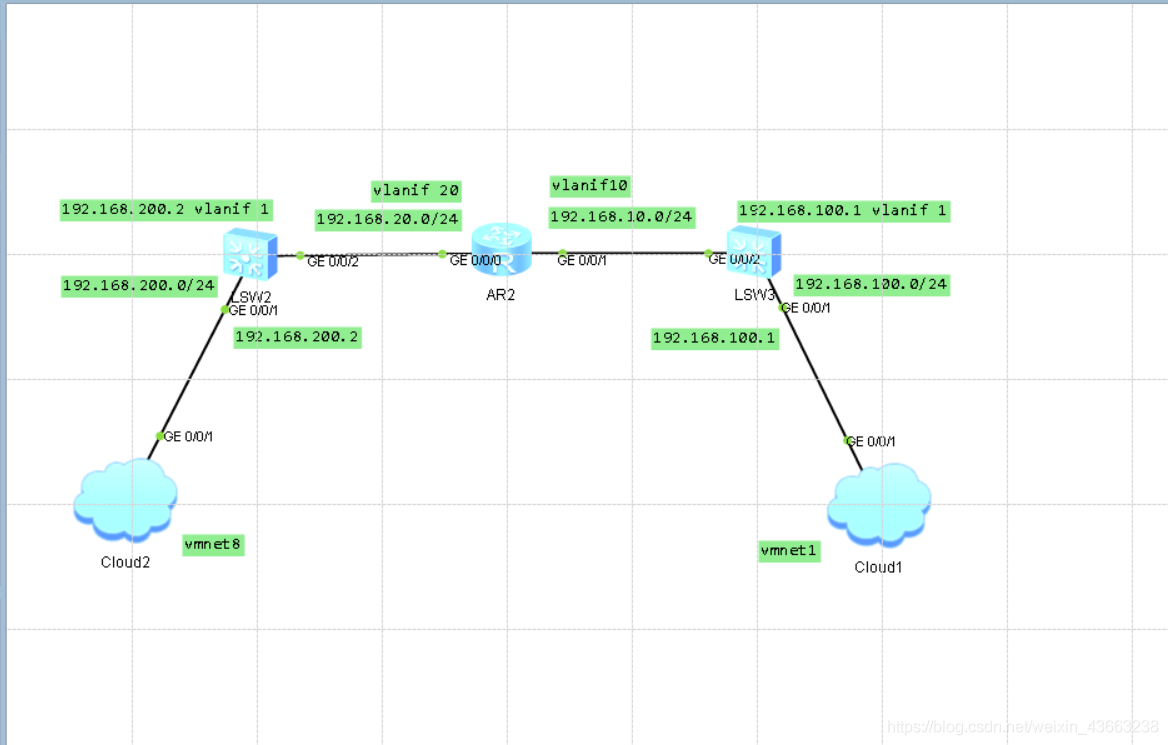

ensp環境

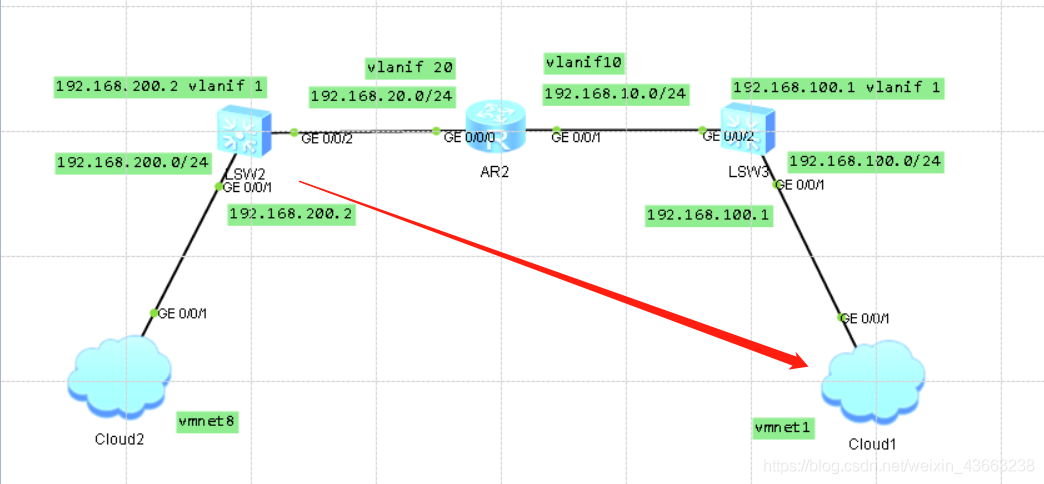

這里順帶一提，其實可以有更簡單拓撲（方法），只不過我目前只想到這一種，歡迎如果有更簡單的方法可以和我交流

在這里插入圖片描述

LSW2相關配置

vlan batch  10 20
interface Vlanif1
 ip address 192.168.200.2 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.20 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type access
#
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20
#
ospf 1
 area 0.0.0.0
  network 192.168.200.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
##下面兩條可以不加
  network 192.168.100.0 0.0.0.255
  network 192.168.10.0 0.0.0.255

AR2相關配置

vlan batch 10 20
#
interface GigabitEthernet0/0/0
 ip address 192.168.20.10 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.10.20 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 192.168.10.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
  network 192.168.100.0 0.0.0.255
  network 192.168.200.0 0.0.0.255

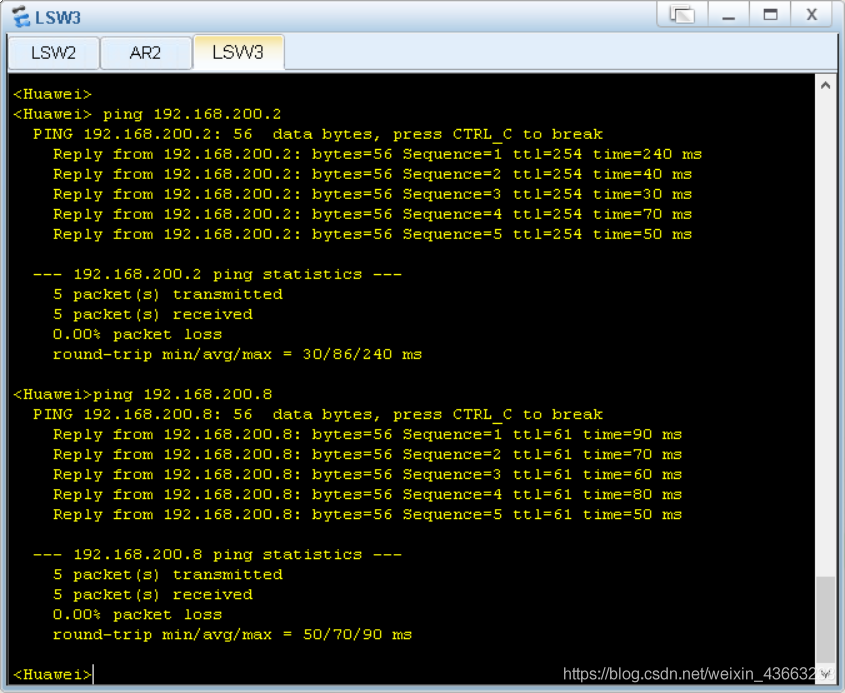

LSW3相關配置


vlan batch 10 20
#
interface Vlanif1
 ip address 192.168.100.1 255.255.255.0
#
interface Vlanif10
 ip address 192.168.10.10 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type access
#
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 10
 port hybrid untagged vlan 10 20
#
ospf 1
 area 0.0.0.0
  network 192.168.100.0 0.0.0.255
  network 192.168.10.0 0.0.0.255
  network 192.168.200.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
