UICC安全相關內容

我們在運營商辦理SIM卡時，在SIM上會顯示一個PIN1和PIN2的數字一般是4位數也有8位數，這個就是UICC安全密鑰，在使用PIN1或者PIN2的時候我們有3次輸入錯誤的機會，如果輸錯超過3次，SIM會自動鎖定，需要使用UPIN解鎖，這個UPIN我們也是不知道的，需要到開卡運營商進行解鎖，

PIN：Personal Identification Number
UPIN：UNBLOCK PIN

當然還有一個安全密鑰是管理員密鑰，這個我們是看不到的，管理員密鑰可以修改PIN1和PIN2的值，如果管理員密鑰輸錯10次，則SIM卡會啟動自動銷毀功能，之后SIM卡就報廢了，

UICC目前支持的安全功能

UICC有支持single verification capable 也有支持 multi-verification capable，

從安全背景關系的角度看，對于single verification capable的UICC，PIN1是一個全域性的Key不屬于某個Application，而是分配給UICC中的所有ADF/DFs和files，PIN2是Application特有的，用于Application的二級鑒權，

從安全背景關系的角度看，對于multi-verification capable的UICC可以支持多個PIN1的鑒權，這個PIN1的鑒權key是按照Application分配的，可能還有一些Application需要PIN2的二級鑒權，

UICC安全架構一覽

我們在使用某些命令（例如，更新UICC中的某個檔案）與UICC互動時，需要滿足特定的安全要求才可以訪問，如果不滿足或者UICC也無法確定是否滿足安全條件，則命令將執行失敗UICC將回傳錯誤碼’6982’ (Security status not satisfied)，

安全架構包含以下幾部分（概念比較抽象，看下面實體解釋）：

安全屬性：一個訪問規則集合
訪問規則：由一個訪問mode和一個或多個安全條件組成
訪問mode（AM）：指示安全條件將應用到那些操作當中
安全條件（SC）：對一些具體的操作，所定義的具體安全要求（例如，不同檔案的讀取操作可能有不同的安全要求）

安全屬性

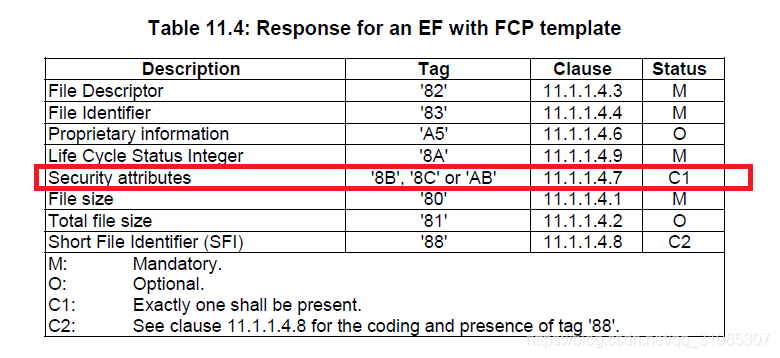

安全屬性會包含在ADF/DF/EF的FCP中，使用tag=‘8B’ or ‘8C’ or 'AB’來表示，如下圖：
在這里插入圖片描述

訪問mode

access mode取決于檔案，不同的檔案值不同，可以參考ISO/IEC 7816-4，

安全規則

安全規則其實就是各種安全要求的一個集合，集合中的元素是’AND’ 或者’OR’的關系，也就是說對一個檔案的操作，需要滿足安全規則中的所有’AND’的安全條件，或者滿足一個’OR’安全條件才可以執行

安全條件

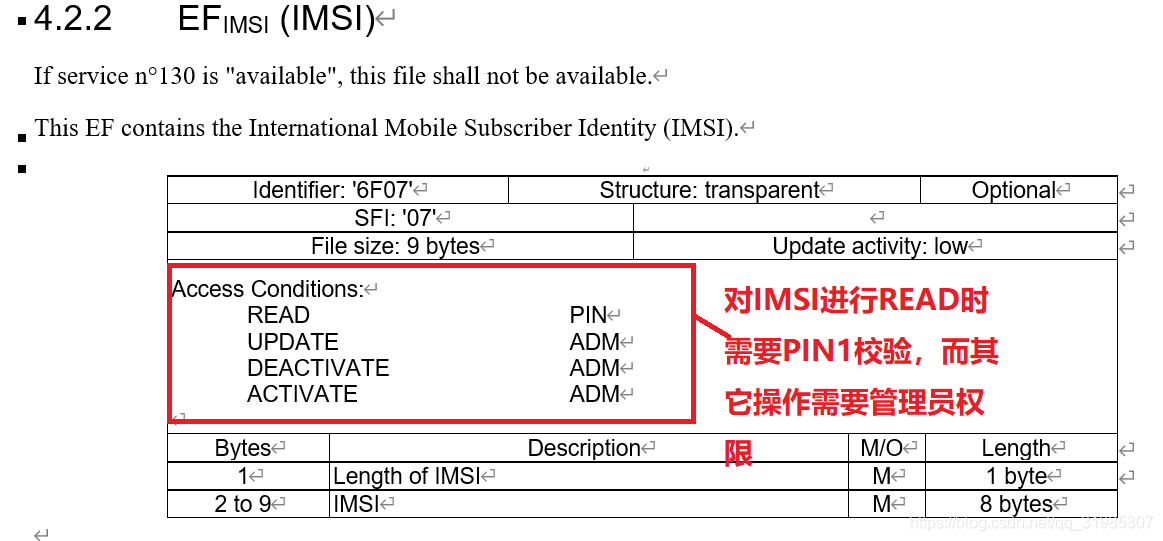

指示對于某個檔案進行操作之前，需要滿足哪些安全流程，如下圖：
在這里插入圖片描述

PIN可以分為 Universal PIN、Application PIN、Local PIN

Universal PIN
用在multi-application environment中，實作多個Application共享一個PIN，它并不屬于任何Application，single verification capable UICC中不會使用這種PIN，
Application PIN
一個Application PIN對應一個application Security Environment，在這個application Security Environment中的ADF/DFs都可以被Application PIN訪問
Local PIN
存在于某個ADF/DF中的PIN，可以通過檔案的FCP獲取

PIN與邏輯信道

對于Universal PIN、application PINs 和 ocal PIN的 PIN狀態（SELECT命令回傳，包含在FCP中，指明PIN激活或者未激活等狀態資訊），它們與邏輯信道都是獨立的，也就是說我在一個邏輯信道上PIN驗證成功，則在其它邏輯信道上也完成了同樣的PIN驗證并且成功了，不需要再在其它邏輯信道上再進行一次PIN驗證，

也可以這樣想，PIN的操作是邏輯信道透明的，與具體在哪個邏輯信道上進行PIN操作無關

PIN與key reference的關系

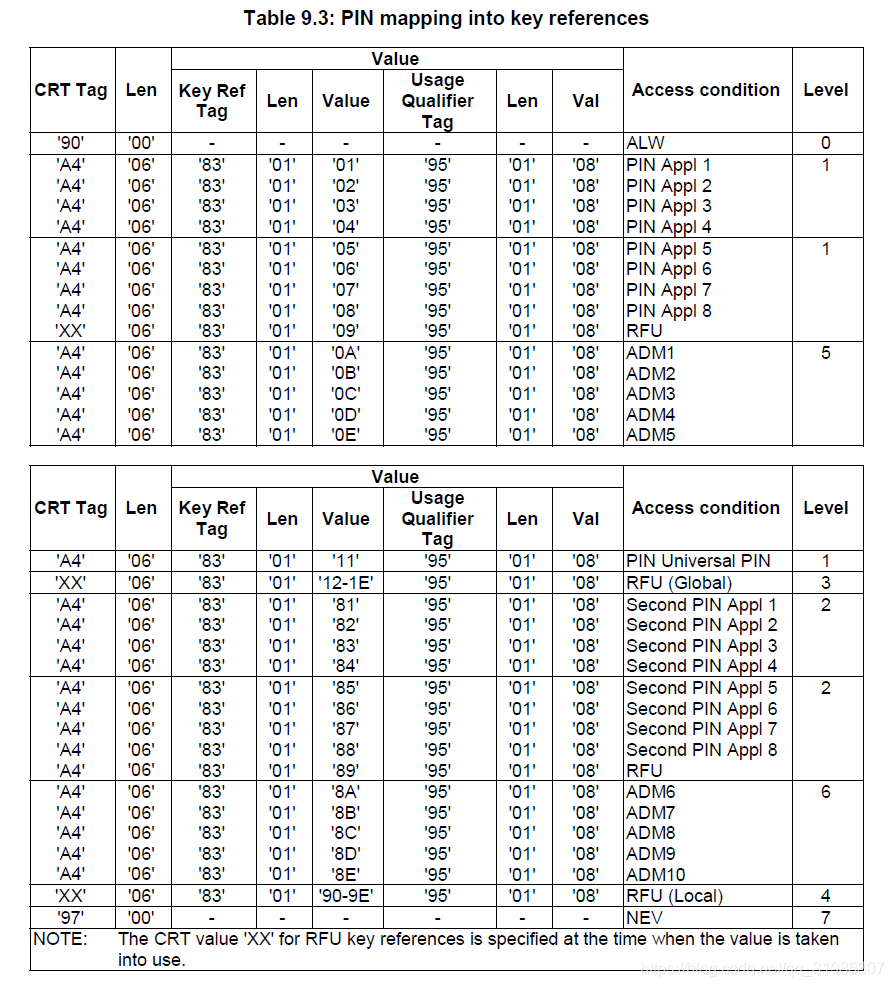

這里主要介紹一張圖，這張圖用于PIN相關命令的組裝，例如我們使用VERIFY PIN命令進行PIN的驗證，需要指明是對什么PIN的驗證（PIN1，PIN2 還是其他的PIN），這時需要查看下面這張圖：
在這里插入圖片描述
解釋：
對于single verification capable UICC (from the security context point of view)

使用key reference ‘01’ 做為 PIN
使用 key reference ‘81’ 做為 PIN2

multi-verification capable UICC

key references ‘01’ 到 ‘08’ 做為 PIN
如果存在PIN2，則key references ‘81’ 到 ‘88’ 做為 PIN2
key reference ‘11’ 做為 universal PIN
