在大家的反應和自己的使用上，發現R- Pi pico的板子引腳符號印反了，在進行引腳編程定義的時候不方便。有人可能會說這沒有關系，反過來看就行了！也有一部分人會問官方為什么會把它印在反面，這個？我也不太清楚。為了讓我們這些追求美觀的同時，也能夠方便的使用。所以花了點時間自己畫了類似Arduino uno外形的底板，只所以選擇這個外形主要是它的普遍性，還有自己喜歡這種設計。引腳定義的擺放位置基本上相同，只不過多了幾個GPIO引腳。
Pico底板
注意:這個恐怕以arduino uno不能兼容使用，在電路上還是有差別的。在這里我只是解決了將引腳符號進行了改進。如果以后樹莓派基金會將pico的軟體和硬體上于Arduino兼容的話那么將會更好，對于那些追求性能和方便的DIY小伙伴們是友好的。在編程上會很方便……
Pico底
由于我不是專業的，可能有PCB電路畫法不對，這只是我自己的使用而已，所以分享給小伙伴們，如果有不對的請指正……

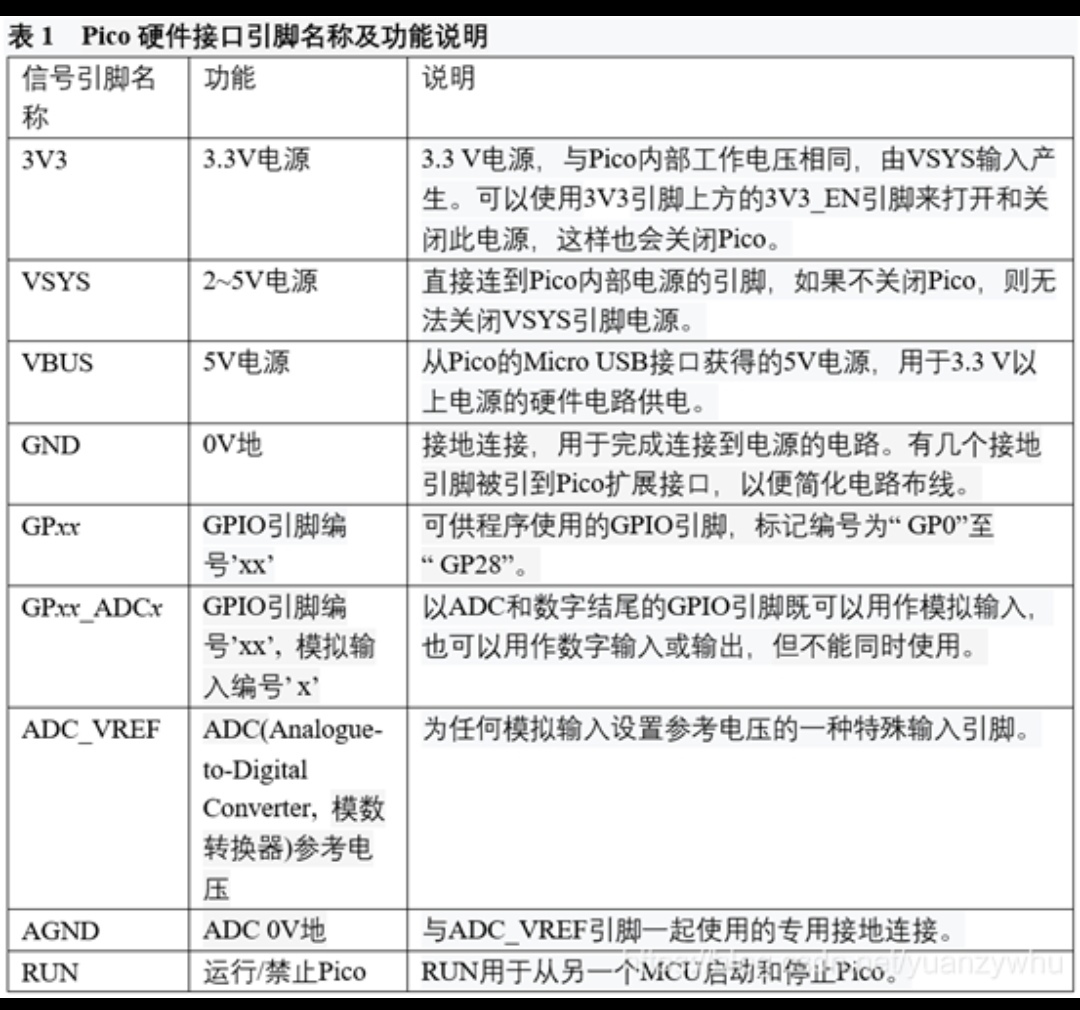

Pico部分引腳說明
接下來就是主題了，
pcb產品原圖（正）
反面
相關的PCB檔案我會放在下面，板子的顏色由自己定義。有一個不好的地方就是沒有設計獨立供電模塊！如果大家覺得可以就點個贊吧。如果有需要的自行下載
:https://pan.baidu.com/s/1D88DGV5G4QHaesZ0yK_Riw 提取碼:ITEM
