在用賽靈思的zynq-7000的PL開發千兆以太網，框架是自己寫的協議堆疊+(tri mode eth mac)IP核+RTL8211+RJ45。
硬體除錯時出現問題：PC向FPGA發送arp請求，FPGA協議堆疊可以接收到PC資料，但是FPGA發送arp回復時以及發送arp請求，PC端都接收不到，wireshark抓不到包。
ip地址已經系結成靜態的了，192.168.1.5（FPGA）to192.168.1.3（PC）。試過直接arp -s，也ping不通。
測驗時，inband_link_status ='1';inband_clock_speed = "10";inband_duplex_status = '1'。證明PHY芯片已經完成自協商了，是1000M。
發送的資料的時序也和手冊上1000M的一模一樣；發送資料后，(tri mode eth mac)IP核中tx_statistics_vector(0) = '1'。證明MAC已經完成了發送了的。
我現在是真不知道哪有問題了，為什么不通啊，下一步除錯我不知道從哪下手了。。。求助大神！！

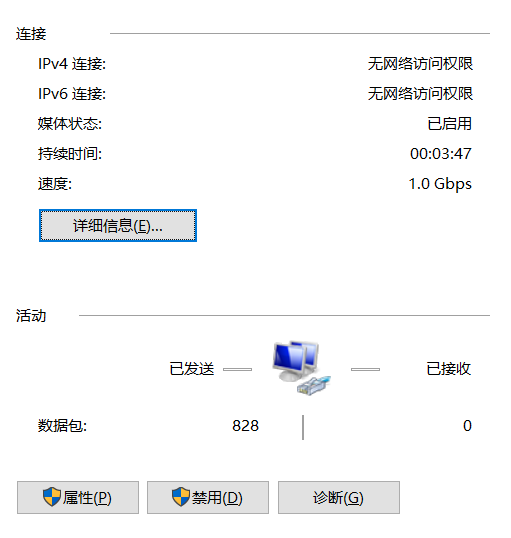

1）PC端的防火墻也已經關了的，是不是還應該在PC端設定什么啊。。。
2）(tri mode eth mac)IP核里的speedis100和speedis10100兩個out正常情況下是什么值？手冊上說對應的MAC Speed Configuration register的[12.13]，可暫存器里，12,13位置0了啊，[31.30]才是速率的標識位啊。我的輸出是“00”，是否正確？
3）是我的協議有問題嗎？不管什么協議，wireshark應該都能抓出來報文吧？ip核自帶crc校驗吧？會不會校驗沒過被PC扔掉了？

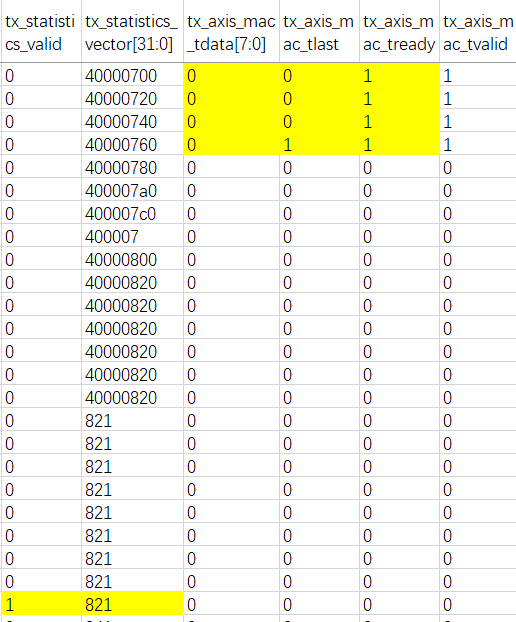

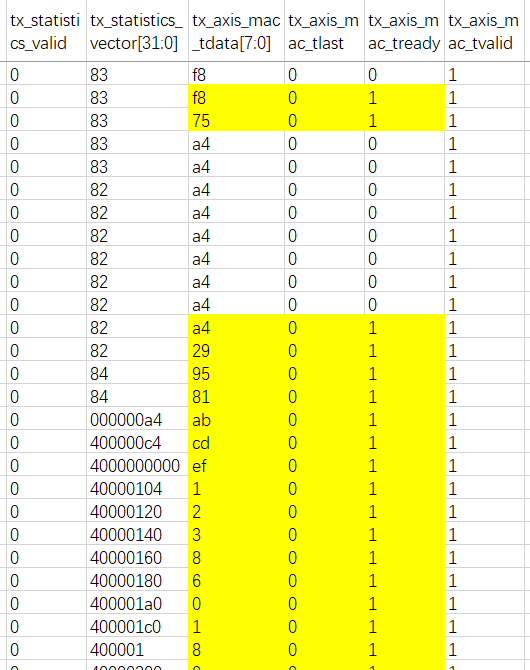

附抓取的tx_data：
