最近在寫STM32F103讀寫AT24C01芯片時，利用iic硬體和軟體模擬兩種方法讀寫這個eeprom總是不成功。AT24C01和AT24C01A/02/04/08A/16A系列讀寫時序和要求有所區別，而且AT24C01資料手冊上竟然沒有器件地址（Device Address），原理圖也沒有地址比較器，讀寫操縱都沒用到器件地址，只有eeprom內部位元組地址（Word Address）。如下圖所示。我把火哥和原子哥的讀寫AT24C02的程式有關先發送器件地址（0xA0）的那部分程式洗掉讀寫不成功（此時程式卡住不成功），不洗掉的也不成功（讀寫資料不一樣，讀出來的資料始終是0xFF或0x00）。此外AT24C01在5V以下只支持100kHz，于是我也嘗試修改了延時函式，但依舊讀寫不成功（讀出的資料經常是0xff,即255）。想請教下各位前輩關于讀寫AT24C01問題，不勝感激！

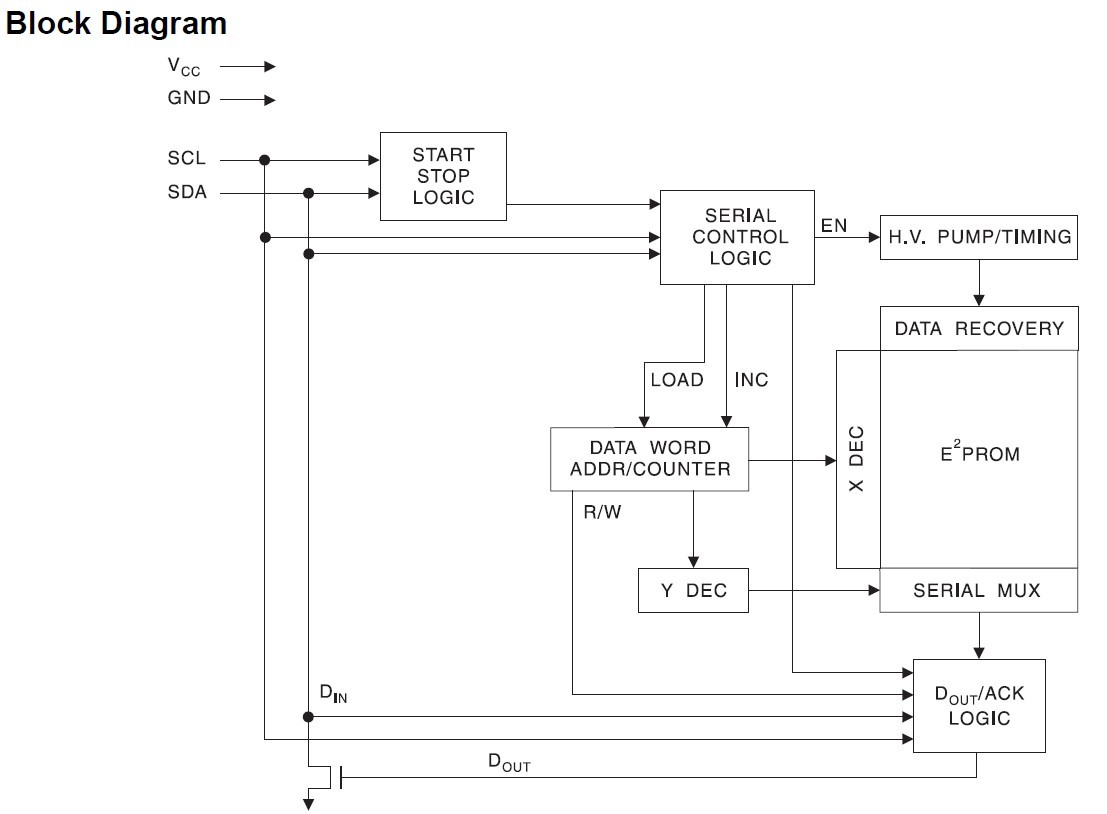

AT24C01原理圖

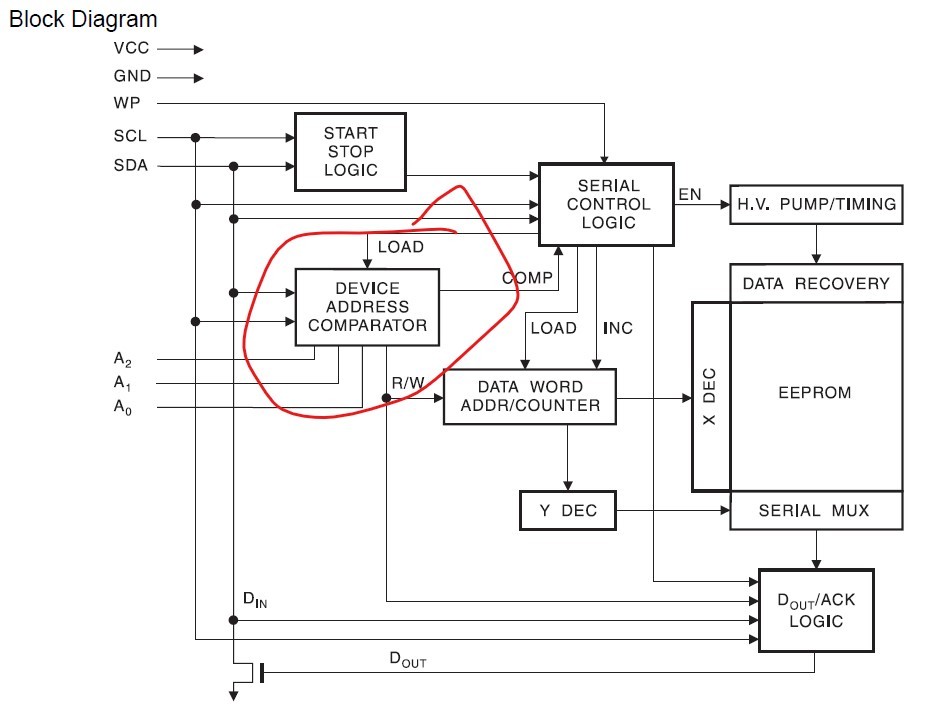

AT24C02原理圖

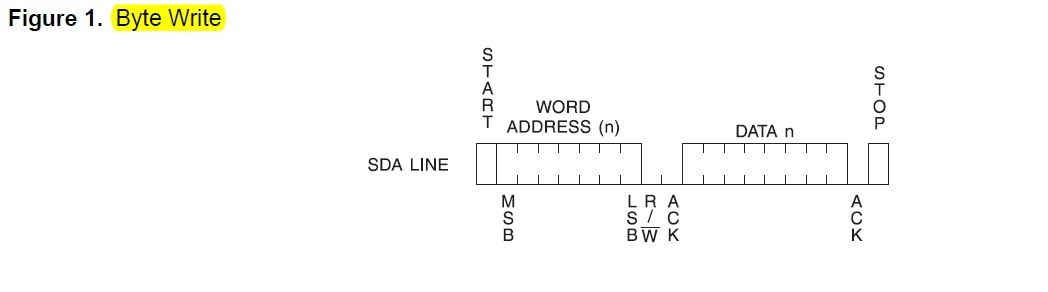

AT24C01寫時序

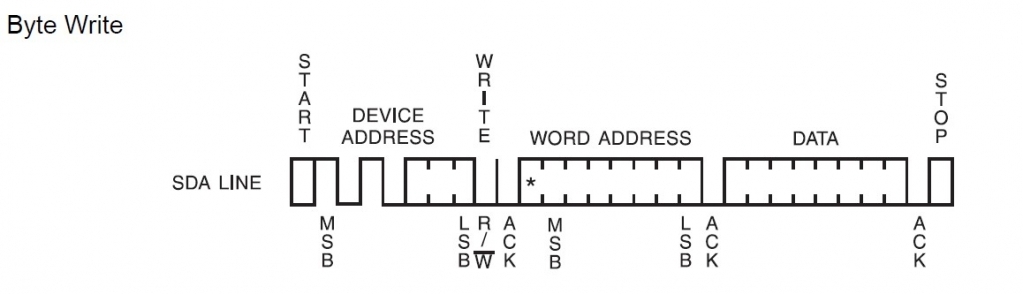

AT24C02寫時序
uj5u.com熱心網友回復：
AT24C01資料手冊在我這個帖子下面中可以找到https://www.firebbs.cn/forum.php?mod=viewthread&tid=31328&extra=
