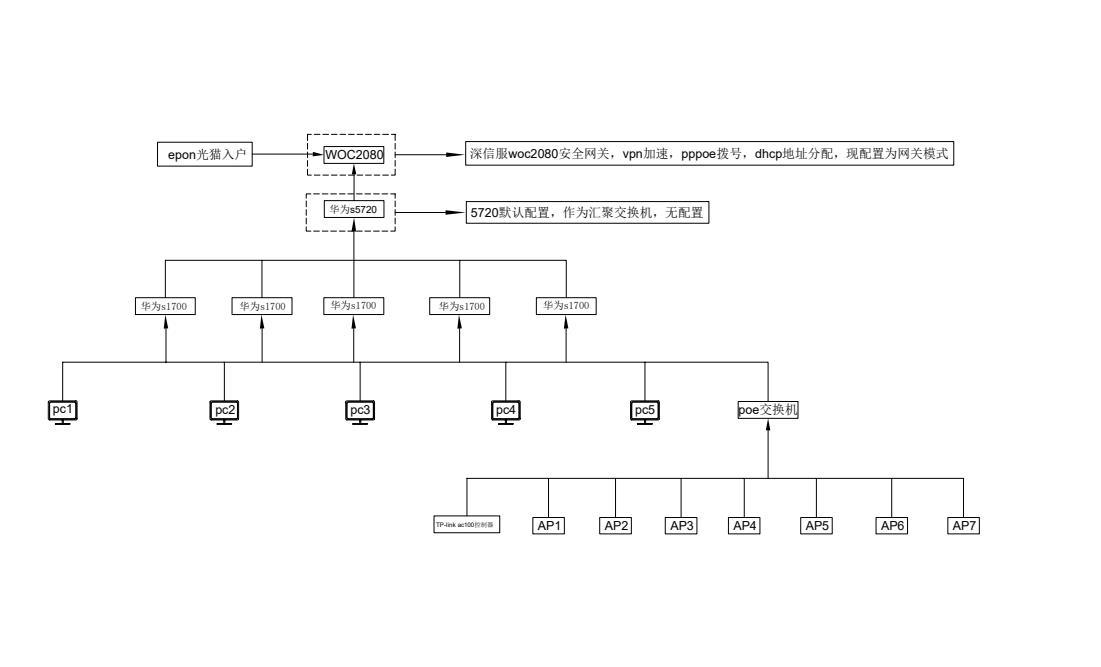

這是之前的網路結構

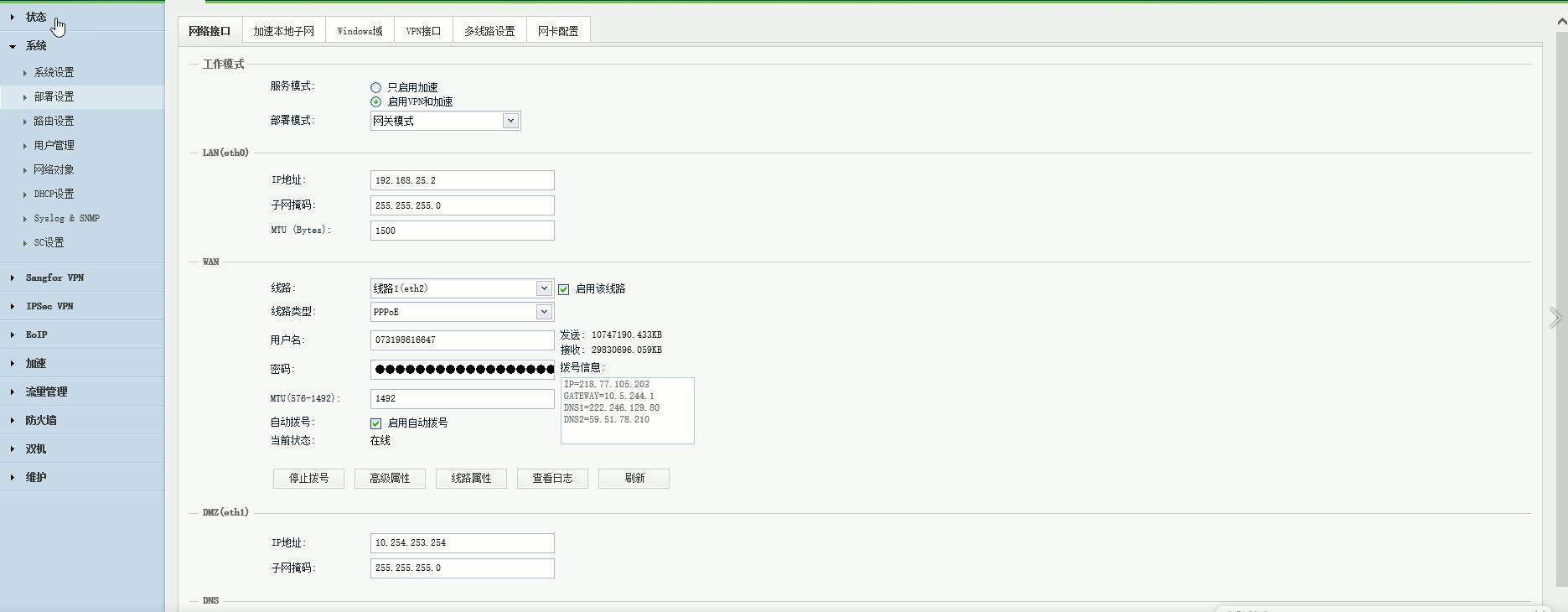

2080之前的配置

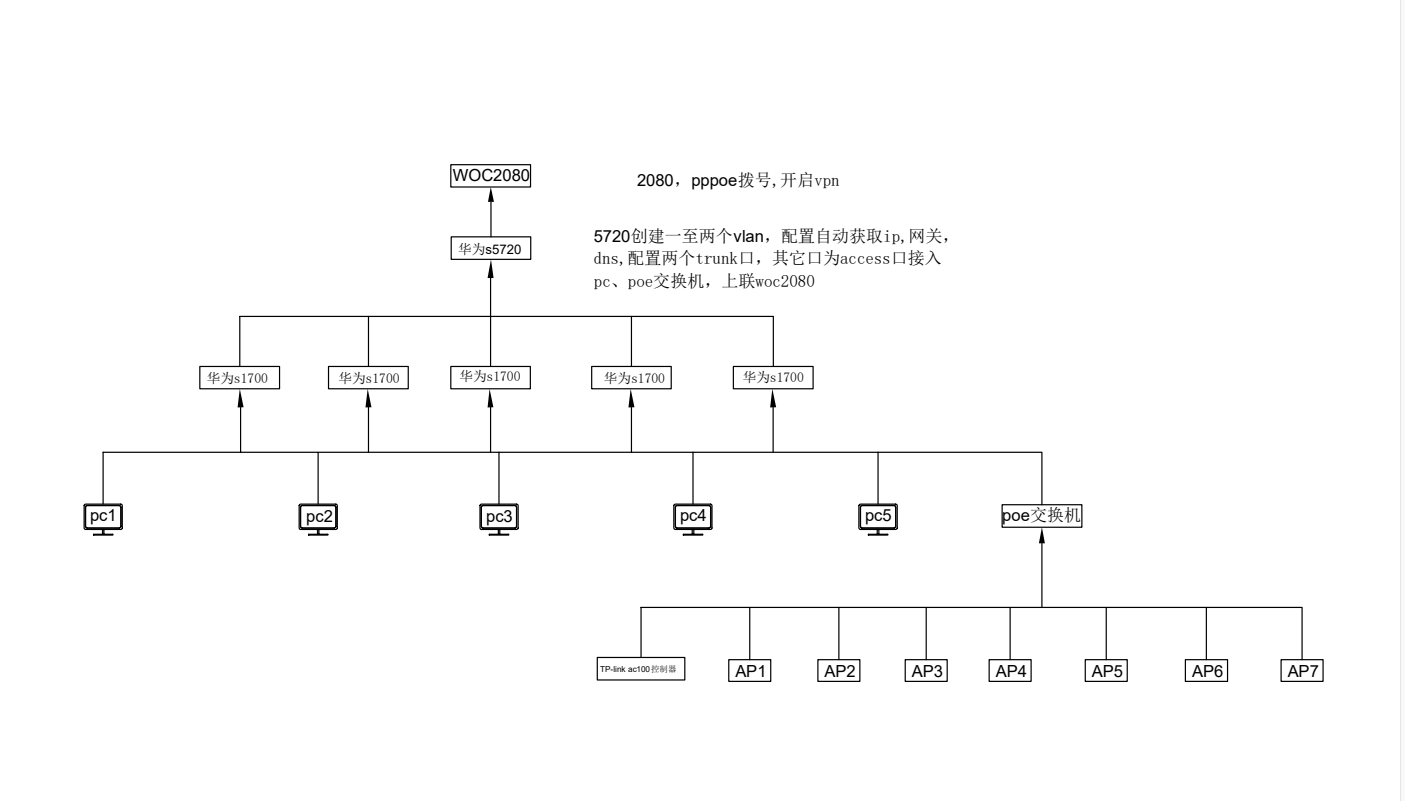

下面是我現在準備修改的
請問各位大神這樣修改之后能正常上網嗎
uj5u.com熱心網友回復：
需求描述不清。根據你的描述，5720改造后的access介面連pc、poe交換機和2080。那么是這樣的：
1. 原來dhcp服務器是2080，你改造后用交換機做dhcp 服務器，那么2080的dhcp服務得關，網關是指定2080。這樣的話，和2080同vlan的設備上網沒問題、不同vlan的話，另一個vlan的網關需要只給交換機，然后交換機上寫靜態路由指向2080來實作上網。
2. trunk口派什么用？和下聯的1700互聯用于區分客戶機的vlan么？
==============================
如果你的2080不打算做上網行為管理二層認證的話，其實建議你這么搞，會比較方便：
1. 5720是三層交換機，而且貌似不支持物理介面直接配置成三層（這個不確定，印象中華為盒式交換機都這個樣子）。建議你直接新建3個vlan，vlan1-3。vlan1和2080三層互聯、vlan2和vlan3下聯用于區分客戶機vlan。
2. dhcp服務起在vlan2和vlan3上，默認網關是vlan的三層介面地址。
3. 交換機一條0.0.0.0/0的靜態路由，下一跳是2080的內網ip；2080上2條靜態路由（交換機vlan2和3的IP地址段）下一跳是交換機的vlan1三層介面地址。
4. 所有的1700和5720之間trunk互聯，二層vlan一致即可。
-------------------------------------------
如果你的2080打算做上網行為管理二層認證的話這么搞：
1. 5720上起2個vlan，vlan1和vlan2
2. 5720上聯2080和下聯1700的埠都配置為trunk；
3. 2080上在與5720互聯的物理口上起2個子介面，vlan tag分別對應5720的兩個vlan id；
4. 5720的兩個vlan上起dhcp服務，網關是對應樓上2080的兩個子介面ip；
這樣也可以正常使用。
uj5u.com熱心網友回復：
謝謝您的指導，我們這個1700是傻瓜交換機直接可以看成HUB就可以了吧，所以配acess口下聯辦公電腦，trunk口上聯深信服woc2080安全網關，我是這樣規劃的，ac管理器和ap規劃一個vlan,辦公室所有有線電腦規劃一個vlan,vlan10和vlan20,啟用DHCP服務。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/270070.html
