1、DDA（Digital Differential Analyzer）演算法
DDA演算法是計算機圖形學中最簡單的繪制直線演算法，
已知直線段兩個端點P0(x0,y0)，P1(x1,y1)，
則可求得直線的斜率：
k = (y2 - y1) / (x2 - x1)
在k，b均求出的條件下，只要知道一個x值，我們就能計算出一個y值，
y = kx + b
如果橫坐標x每次增加1（我們稱其為步進為1，即x = x +1），那么y的步進就為k+b，
x = x + 1
y = y + (k + b)
同樣知道一個y值也能計算出x值，此時y的步進為1，x的步進為(1-b)/k，
y = y + 1
x = x +(1 - b) / k
根據計算出的x值和y值，向下取整，得到坐標(x’,y’)，并在(x’,y’)處繪制直線段上的一點，
為進一步簡化計算，通常可令b取0，將起點看作(0,0)，
設當前點的坐標為（xi ,yi),下一個像素點的坐標為（xi+1,yi+1)
則用DDA演算法求解(xi+1，yi+1)的計算公式可以概括為：
xi+1 = xi + xStep (1)
yi+1 = yi + yStep (2)
我們一般通過計算 Δx 和 Δy 來確定xStep和yStep：
如果 Δx > Δy ，說明x軸的最大差值大于y軸的最大差值，x軸方向為步進的主方向，
xStep = 1，yStep = k；
如果 Δy> Δx，說明y軸的最大差值大于x軸的最大差值，y軸方向為步進的主方向，
yStep = 1，xStep = 1 / k，
根據這個公式，就能通過(xi，yi)迭代計算出(xi+1、yi+1)，然后在坐標系中繪制計算出的(x,y)坐標點，
實作工具：
1) VS2019(C++)
新建專案：

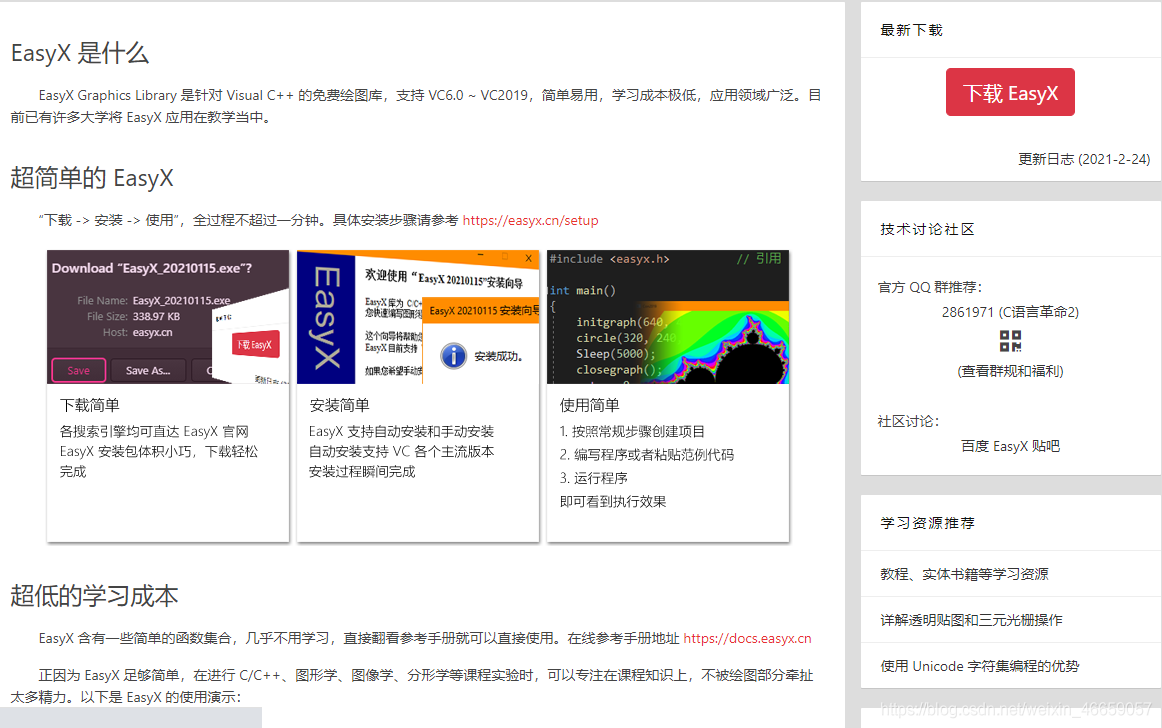

2) 下載插件：Easyx ，使用方法和下載見官網： https://www.easyx.cn/
點擊下載后安裝

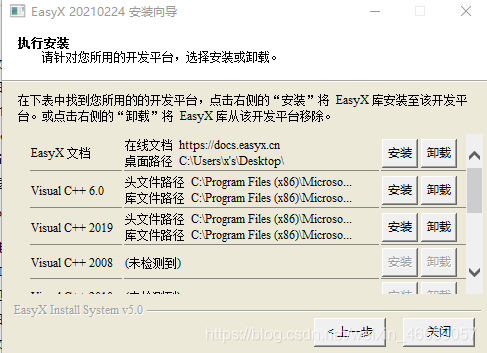

在VC2019處點擊安裝
源代碼如下：
#include <iostream>
#include <graphics.h>
#include <math.h>
#include <conio.h>
using namespace std;
void DDALine(int x1, int y1, int x2, int y2)
{
int x0 = 400;
int y0 = 300; //記錄原點坐標
int steps; //記錄步長
int dx, dy; //記錄起點和終點的坐標差值
float x, y; //記錄即時坐標
float delta_x, delta_y; //記錄劃執行緒序中的坐標增量
dx = x2 - x1;
dy = y2 - y1;
if (abs(dx) > abs(dy)) //比較橫縱坐標增量的大小
steps = dx;
else
steps = dy; //確保每次的增量不超過一個單位長度
x = x1;
y = y1; //記錄畫線起點
delta_x = float(dx*1.0) / abs(steps);
delta_y = float(dy*1.0) / abs(steps); //計算相鄰兩個點的增量
putpixel(x, y, RED);
for (int i = 0; i <abs (steps); i++)
{
x = x + delta_x;
y = y + delta_y;
putpixel(x + int （x0 + 0.5）, y0 - int(y + 0.5), RED);
Sleep(50);
}
}
int main()
{
int x1, x2, y1, y2;
int x0 = 400, y0 = 300; //坐標軸中心（x0,y0)
cout << "請輸入兩個整數點的坐標(x1,y1),(x2,y2)" << endl;
cin >> x1 >> y1 >> x2 >> y2;
initgraph(x0 * 2, y0 * 2); //初始化圖形視窗大小
line(0, y0, x0 * 2, y0); //坐標軸X
line(x0, 0, x0, y0 * 2); //坐標軸Y
DDALine(x1, y1, x2, y2); //DDA畫線演算法
_getch(); //等待一個任意輸入結束
closegraph(); //關閉圖形視窗
return 0;
}
