【物聯網】老程式教你一招，10行代碼讓超聲波模塊秒變聲控開關

目錄

1. 超聲波模塊的測距原理

2. 超聲波模塊如何與Arduino開發板連接

3. 先從測距開始

4. 如何將超聲波改造成聲控開關

5. 再加一個超聲波開關

在本文最后有完整的視頻講解

玩Arduino、樹莓派的同學應該很熟悉超聲波模塊，這個東西不貴（通常在5到10元之間），作用有限，在網上搜索，99%的應用場景都是測量距離，剩下的場景就是一些沒什么用的小玩應，例如，將兩個超聲波模塊相對，利用超聲波玩懸浮，其實沒啥大用，本文就給大家提供一個新的思路，只用10幾行代碼，就可以將超聲波模塊改成一個聲控開關，用來控制LED以及任何復雜的電子設備，我還利用了這個功能制作了一個基于鴻蒙的“救命SOS”游戲，后面我會寫文章來介紹，現在還是先回到本文的主題上來，

先來體驗一下基于超聲波模塊的聲控開關：

1. 超聲波模塊的測距原理

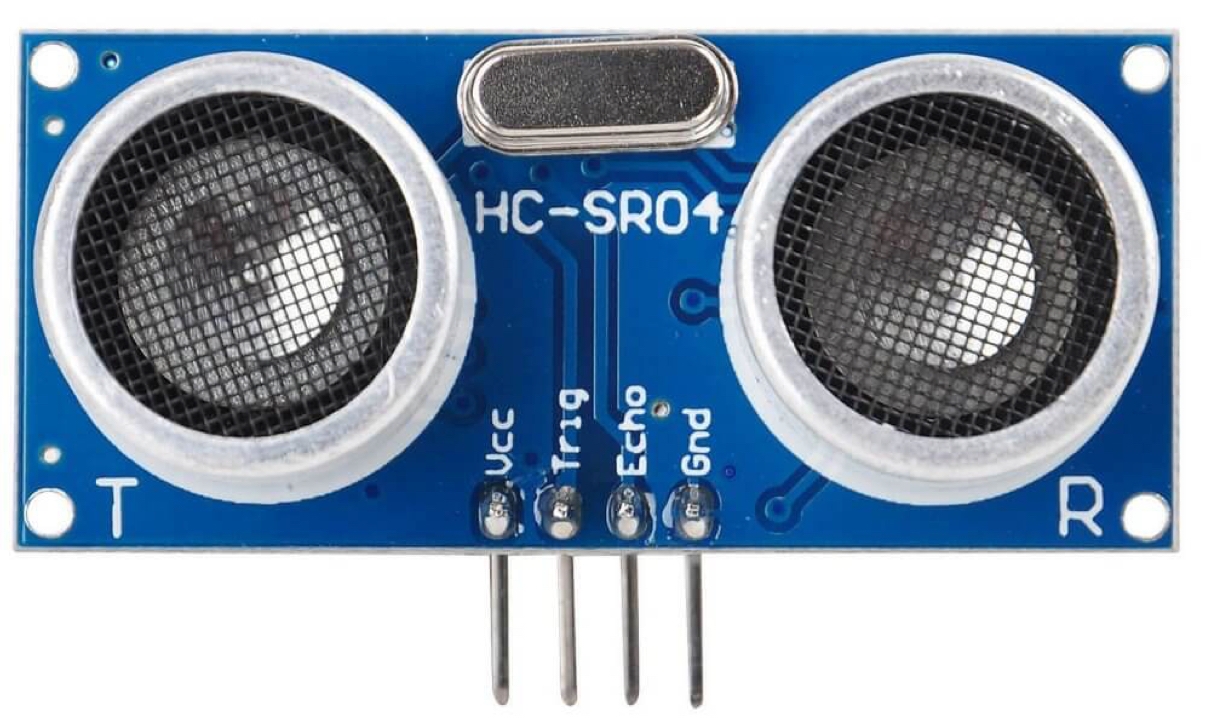

可能有的讀者不太熟悉超聲波模塊，為了不讓大家看的一頭霧水，先來看一下超聲波模塊的樣子，看起來很萌，有兩個像眼睛一樣的東西，還有4個針式的管腳，

當然，這個模塊發出的超聲波很弱，肯定不會像對付浩克那樣強的超聲波，否則我也不會有命在這里寫文章了！

超聲波模塊測距的原理其實很簡單，與測量地球到月亮的距離類似，只是前者使用的是超聲波，后者使用的是激光，超聲波模塊利用了聲波在空氣中傳播速度是340米/秒這一特性（這是一個固定值，就像光的傳播速度約等于30萬千米/秒一樣），然后測量出從發出超聲波到接收到回傳超聲波的時間（就是往返的時間），然后再除以2，就是超聲波從A點到B點所需的時間，如果這個值是1000毫秒，那么A到B的距離就是340米，如果是100毫秒，就是34米，以此類推，當然，超聲波與激光不同，距離不能太遠，一般最多也就測量個幾十米，再遠可能就不準了，

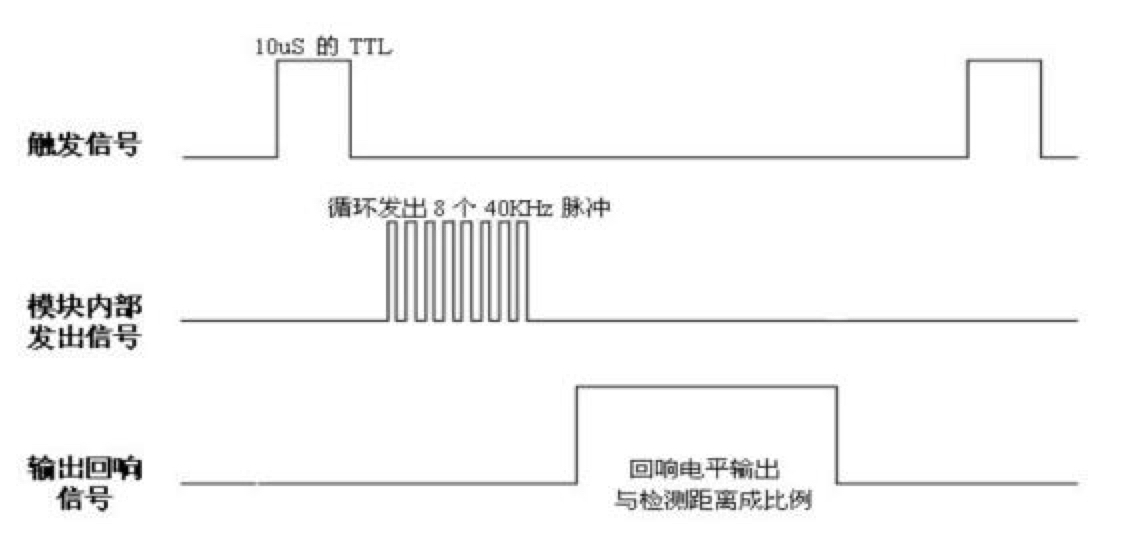

超聲波模塊的兩個像眼睛一樣的東西，一個負責發射超聲波，另外一個負責接識訓傳的超聲波，一旦開始發射超聲波，就自動啟動計時器，接收到回傳的超聲波就會停止計時，然后通過相應的管腳讀取計時器中的時間，經過計算，就可以得到特定單位（米、厘米、毫米）的距離了，下圖是超聲波發射和接收的時序圖，最下面的輸出回響信號的時序圖凸起的部位，左邊設定為高電平，這時等待超聲波回傳，當接收到回傳的超聲波后，右邊就變成低電平，回傳計時器的時間，其實我們需要的時間就是凸起的部位處于高電平的時間（也就是說，超聲波模塊的某個管腳處于高電平的時間），

2. 超聲波模塊如何與Arduino開發板連接

一圖頂千言，還是看圖說話吧！

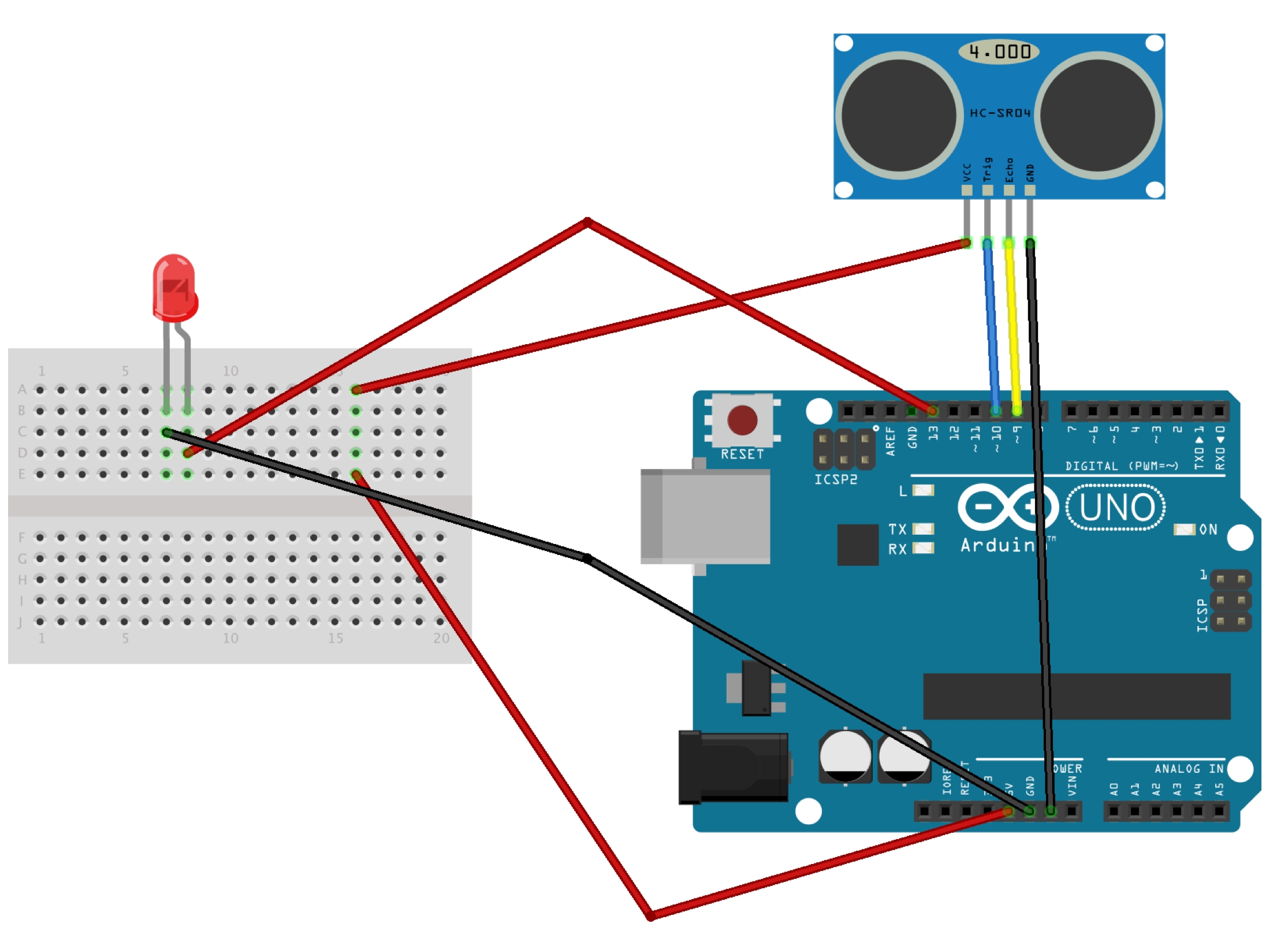

這是超聲波模塊與Arduino開發板的連接圖，同時還有一個LED與Arduino開發板相連，其實這里的LED與超聲波模塊沒有任何關系，只是通過由超聲波模塊改裝的聲控開關來控制LED，

超聲波模塊有如下4個管腳：

（1）VCC：接Arduino開發板的5v管腳

（2）Trig：發射超聲波的管腳，需要接在數字管腳上，本例接在10號管腳，當10號管腳處于高電平時發射超聲波

（3）Echo：接收超聲波的關鍵，需要接在數字管腳上，本例接在9號管腳，當9號管腳處于高電平時，會等待超聲波回傳，如果接收到超聲波，9號管腳就會自動變成低電平，這時會回傳計時器中的時間（超聲波的往返時間）

（4）GND：接Arduino開發板的GND管腳（接地）

LED很簡單，正極接到7號數字管腳，負極接地（GND）

本例將5V接到了面包板上，所以可以將VCC直接接到面包板上，

如果大家不了解面包板的用法，可以看這個視頻：

3. 先從測距開始

還是先上代碼吧！

void loop() {
  digitalWrite(trigPin, LOW);
  delayMicroseconds(5);
  // 發射超聲波
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(5);
  // 這個distance就是距離，超聲波回傳時，pulseIn函式會回傳計時器的時間，單位：微秒
  int distance = pulseIn(echoPin, HIGH) * 340 / 2 / 1000
  delay(40);
}

這段測距代碼一共就6行，其實就是先設定trip管腳低電平，然后再設定高電平，讓超聲波模塊發射超聲波，然后通過pulseIn函式將echo管腳設定高電平，等待超聲波的回傳，如果回傳，pulseIn函式會回傳時間（單位：微秒），本例計算得到的distance的單位是毫米，

看看，是不是很簡單呢？

4. 如何將超聲波改造成聲控開關

測距很容易理解，那么如果將超聲波模塊變成聲控開關呢？其實也并不復雜，這里用了一個技巧和一個狀態機的演算法，一共也就十幾行代碼，

測量距離肯定有遠近，如300毫米和600毫米肯定是有差距的，肉眼也是可見的，也可以感知到，而這里的聲控開關，其實并不是你要大喊一聲：芝麻開門，超聲波你也發不出，也聽不見，這里的聲控是指讓超聲波感知你的存在，

從前面的視頻可以看出，將手在超聲波模塊前滑動，如果手正好在超聲波模塊的前面，那么測量的距離肯定要小于手不在超聲波模塊前的距離，其實這就是一個二值邏輯，利用測量距離的變化，可以判斷手是否在超聲波模塊的前面，因此，這里需要設定一個閾值，如果測量的距離小于這個閾值，說明手在超聲波模塊的前面，如果大于這個閾值，說明手沒在超聲波模塊的前面，

不過這里還有一個問題，由于loop函式是不斷回圈的，所以如果你的手一直在超聲波模塊的前面，那么就會一直觸發“開”這個動作，因此需要使用狀態機來屏蔽這種情況，也就是說，只有上一個狀態是“關”時，才會檢測當前狀態是否為“開”，完整的實作代碼如下：

// 單超聲波實作
#include <SoftwareSerial.h>
#define LED  7
int trigPin = 10;     // 發射管腳
int echoPin = 9;     // 接收管腳
int distance = 0;
int state = 0;        // 用于控制狀態機的狀態
bool led_state = false;  // false:滅  true：亮
void setup() {
  pinMode(LED, OUTPUT);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  digitalWrite(LED, LOW);
  Serial.begin(9600);
  while (!Serial) {
  }
  Serial.println("hello world!");
}

void loop() {
  digitalWrite(trigPin, LOW);
  delayMicroseconds(5);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(5);
  distance = pulseIn(echoPin, HIGH) * 340 / 2 / 1000;
  // 狀態：關
  if (state == 0) {
    // 判斷距離是否小于300毫米
    if (distance < 300) {
      state = 1;    // 如果小于300毫米，說明手正好在超聲波模塊起那么，將狀態設定為開
    }
  } else if (state == 1) {   // 狀態：開
    // 如果距離大于等于300毫米，說明手不在超聲波模塊前面，狀態設定為關
    if (distance >= 300  ) {
      state = 0;
       //  當手不在超聲波模塊前面時，根據LED當前的狀態，決定是關閉LEd，還是點亮LED
      if(led_state) {
        led_state = false;
        digitalWrite(LED, LOW);
      } else {
        led_state = true;
        digitalWrite(LED, HIGH);
      }
    }
  }
  delay(40);

}

5. 再加一個超聲波開關

如果嫌不過癮，可以再加一個超聲波開關，連接方式同上，控制兩個超聲波開關的代碼如下：

#include <SoftwareSerial.h>

#define LED1  8
#define LED2  7
int trigPin1 = 10;     // 發射管腳
int echoPin1 = 9;      // 接收管腳
int trigPin2 = 13;     // 發射管腳
int echoPin2 = 12;      // 接收管腳

int distance = 0;
int state1 = 0;
int state2 = 0;
bool led_state1 = false;  // false:滅  true：亮
bool led_state2 = false;  // false:滅  true：亮
void setup() {

  pinMode(LED1, OUTPUT);
  pinMode(LED2, OUTPUT);

  pinMode(trigPin1, OUTPUT);
  pinMode(echoPin1, INPUT);
  pinMode(trigPin2, OUTPUT);
  pinMode(echoPin2, INPUT);
  digitalWrite(LED1, LOW);
  digitalWrite(LED2, LOW);
  Serial.begin(9600);
  while (!Serial) {
  }
  Serial.println("hello world!");
}

void loop() {
  // 處理第1個超聲波開關
  digitalWrite(trigPin1, LOW); // 高電平發射超聲波， 但要先設定為低電平， 就像打開燈，需要先關閉燈，才能打開
  delayMicroseconds(5);
  digitalWrite(trigPin1, HIGH);
  delayMicroseconds(5);

  distance = pulseIn(echoPin1, HIGH) * 340 / 2 / 1000;

  if (state1 == 0) {
    if (distance < 300) {
      state1 = 1;
    }
  } else if (state1 == 1) {
    if (distance > 300  ) {
      state1 = 0;
      if(led_state1) {
        led_state1 = false;
        digitalWrite(LED1, LOW);

      } else {
        led_state1 = true;
        digitalWrite(LED1, HIGH);
      }

    }
  }
  // 處理第2個超聲波開關
  digitalWrite(trigPin2, LOW); // 高電平發射超聲波， 但要先設定為低電平， 就像打開燈，需要先關閉燈，才能打開
  delayMicroseconds(5);
  digitalWrite(trigPin2, HIGH);
  delayMicroseconds(5);

  distance = pulseIn(echoPin2, HIGH) * 340 / 2 / 1000;

  if (state2 == 0) {
    if (distance < 300) {
      state2 = 1;
    }
  } else if (state2 == 1) {
    if (distance > 300  ) {
      state2 = 0;
      if(led_state2) {
        led_state2 = false;
        digitalWrite(LED2, LOW);

      } else {
        led_state2 = true;
        digitalWrite(LED2, HIGH);
      }

    }
  }
  delay(40);

}

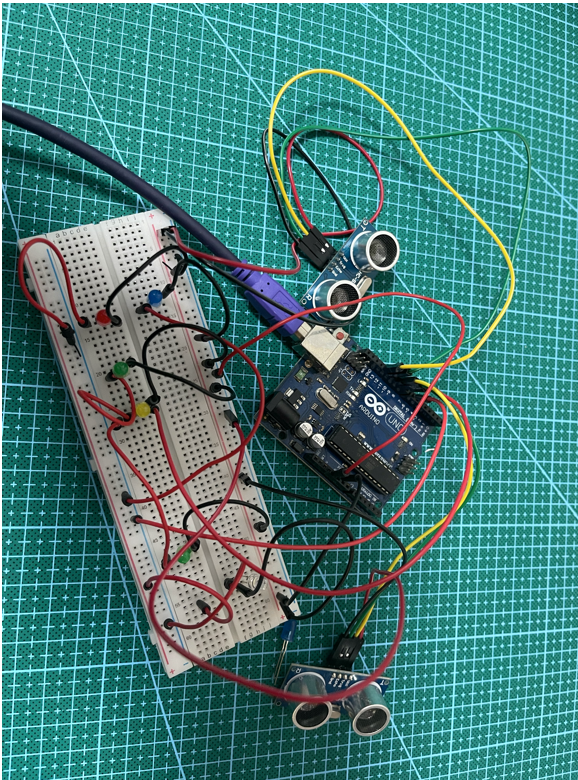

這段代碼通過一個數字管腳控制多個LED，兩個數字管腳控制兩組LED，所以首先需要將面包板與數字管腳連接，然后這些LED連接到面包板上，如下圖所示，ok，現在可以盡情滴玩耍了，

下面是本文的視頻講解：
