最簡單！！！搭建lvs負載均衡兩種方式

一，概念

1，根據群集所針對的目標差異，可分為三種型別

（1）負載均衡群集
（2）高可用群集
（3）高性能運算群集

2，負載均衡群集（Load Balance Cluster）

以提高應用系統的回應能力、盡可能處理更多的訪問請求、減少延遲為目標，獲得高并發、高負載（LB）的整體性能
LB的負載分配依賴于主節點的分流演算法

3, 高可用群集（High Availability Cluster）

以提高應用系統的可靠性、盡可能地減少中斷時間為目標，確保服務的連續性，達到高可用（HA）的容錯效果
HA的作業方式包括雙工和主從兩種模式

4, 高性能運算群集（High Performance Computer Cluster）

以提高應用系統的CPU運算速度、擴展硬體資源和分析能力為目標，獲得相當于大型、超級計算機的高性能運算（HPC）能力
高性能運算群集的高性能依賴于“分布式運算”、“并行計算”，通過專用硬體和軟體將多個服務器的CPU、記憶體等資源整合在一起，實作只有大型、超級計算機才具備的計算能力

{1} 負載均衡集群搭建

群集的負載調度技術有三種作業模式
地址轉換
IP隧道
直接路由

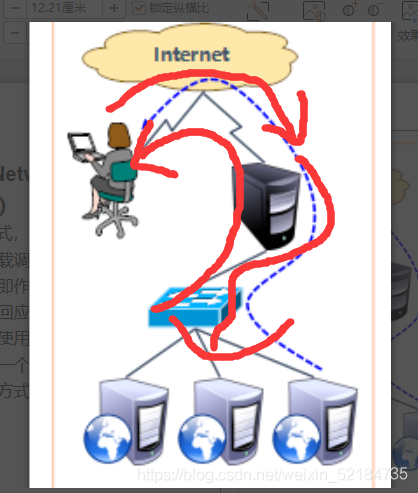

《1》地址轉換（Network Address Translation）

簡稱NAT模式，類似于防火墻的私有網路結構，負載調度器作為所有服務器節點的網關，即作為客戶機的訪問入口，也是各節點回應客戶機的訪問出口
服務器節點使用私有IP地址，與負載調度器位于同一個物理網路，安全性要優于其他兩種方式

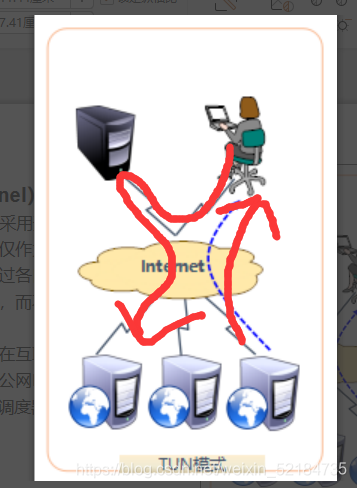

《2》IP隧道（IP Tunnel）

簡稱TUN模式，采用開放式的網路結構，負載調度器僅作為客戶機的訪問入口，各節點通過各自的Internet連接直接回應客戶機，而不再經過負載調度器
服務器節點分散在互聯網中的不同位置，具有獨立的公網IP地址，通過專用IP隧道與負載調度器相互通信

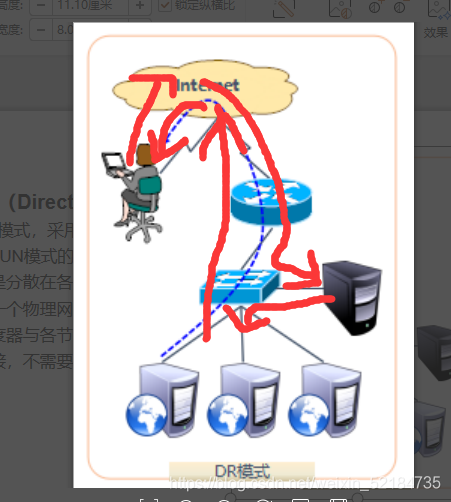

《3》直接路由（Direct Routing）

簡稱DR模式，采用半開放式的網路結構，與TUN模式的結構類似，但各節點并不是分散在各地，而是與調度器位于同一個物理網路
負載調度器與各節點服務器通過本地網路連接，不需要建立專用的IP隧道

二， 實驗

(1)NAT模式

準備環境
一臺調度器：配置雙網卡 VM1:192.168.100.41 橋接網卡：10.0.2.73
兩臺WEB服務器集群池：
內網：192.168.131.130 外網192.168.211.201 調度服務器
192.168.131.128 wed服務器
這邊的網關必須指向192.168.100.42這個地址
一臺windos10測驗機

modprobe ip_vs    //加載ip_vs模塊

cat /proc/net/ip_vs  //查看ip_vs 資訊

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port Forward Weight ActiveConn InActConn

翻譯：

IP虛擬服務器版本1.2.1(大小=4096)

埠調度器標志

—> RemoteAddress:埠轉發權重ActiveConn InActConn

yum install -y ipvsadm //安裝ipvsadm 管理工具

[root@localhost ~]# ipvsadm -v  //查看版本
ipvsadm v1.27 2008/5/15 (compiled with popt and IPVS v1.2.1)

ipvsadm -A -t 192.168.211.201:80 -s rr  // 創建虛擬服務器

對于負載均衡調度器來說，VIP 必須是本機實際已啟用的IP地址，若群集的VIP地址為192.168.211.201，針對80 埠提供分流服務，使用輪詢的調度演算法

注：-A 表示添加虛擬服務

? -t用來指定VIP地址及tcp埠，

? -s用來指定負載調度演算法{（輪詢：rr），（加權輪詢：wrr），（最少連接：lc），（加權最少連接：wlc).

ipvsadm -a -t 192.168.211.201:80 -r 192.168.131.128:80 -m -w 1

ipvsadm -ln //查看添加的節點

默認是80埠

上述輸出結果，FORWARD列下Masq 對應Masquerade （地址偽裝），表示采用的群集模式為NAT； 如果是Route，則表示采用的群集模式為DR，

洗掉服務節點

ipvsadm -d -r192.168.211.135:80 -t 192.168.211.201:80

需要洗掉某一個節點時，使用選項-d

需要洗掉整個虛擬服務器時，使用選項-D

保存負載分配策略

使用 匯入/匯出 工具 ipvsadm-restore / ipvsadm-save

[root@localhost ~]# ipvsadm-save > /etc/sysconfig/ipvsadm
[root@localhost ~]# cat /etc/sysconfig/ipvsadm

-A -t www.b.com:http -s rr
-a -t www.b.com:http -r 192.168.131.128:http -m -w 1

配置負載調度器

（1）配置SNAT轉發規則

vim /etc/sysctl.conf

net.ipv4.ip_forward = 1

sysctl -p         //*重繪一下*

到wed服務器中部署http服務

瀏覽器訪問測驗

(2)搭建DR模式

準備環境
兩臺linux服務器
調度器 192.168.211.200
wed服務器 192.168.211.135
一臺windos測驗 能上網

注 ：許多操作一樣就不解釋了，還請諒解！！

后端服務器安裝apache服務并部署網頁

wed服務器和調度器都要添加

ip addr add 192.168.211.203 dev ens33  //添加虛擬ip

給調度器添加虛擬vIP（即客戶端訪問的vIP）

ipvsadm -A -t 192.168.211.203:80 -s rr

ipvsadm -a -t 192.168.211.203:80 -r 192.168.211.135:80 -g

[root@localhost ~]# ipvsadm-save > /etc/init.d/ipvsadm   //保存策略
[root@localhost ~]# cat /etc/init.d/ipvsadm
-A -t www.a.com:http -s rr
-a -t www.a.com:http -r 192.168.211.135:http -g -w 1

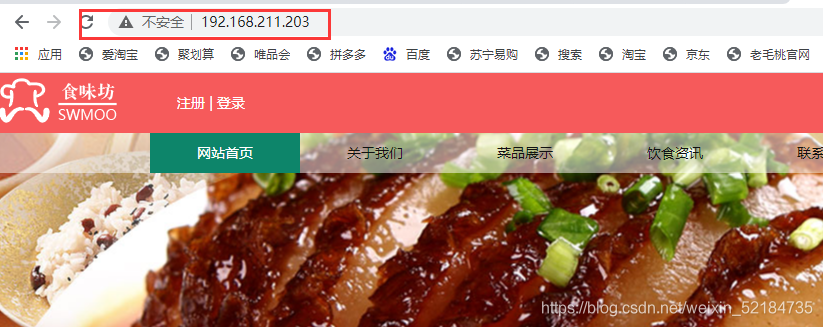

瀏覽器訪問

也可以使用 ipvsdem ln 查看效果

[root@localhost ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.211.203:80 rr
  -> 192.168.211.135:80           Route   1      8          1
