前言
雙目立體視覺，由兩個攝像頭組成，像人的眼睛能看到三維的物體，獲取物體長度、寬度資訊，和深度的資訊；單目視徑訓取二維的物體資訊，即長度、寬度，
1）雙目攝像頭

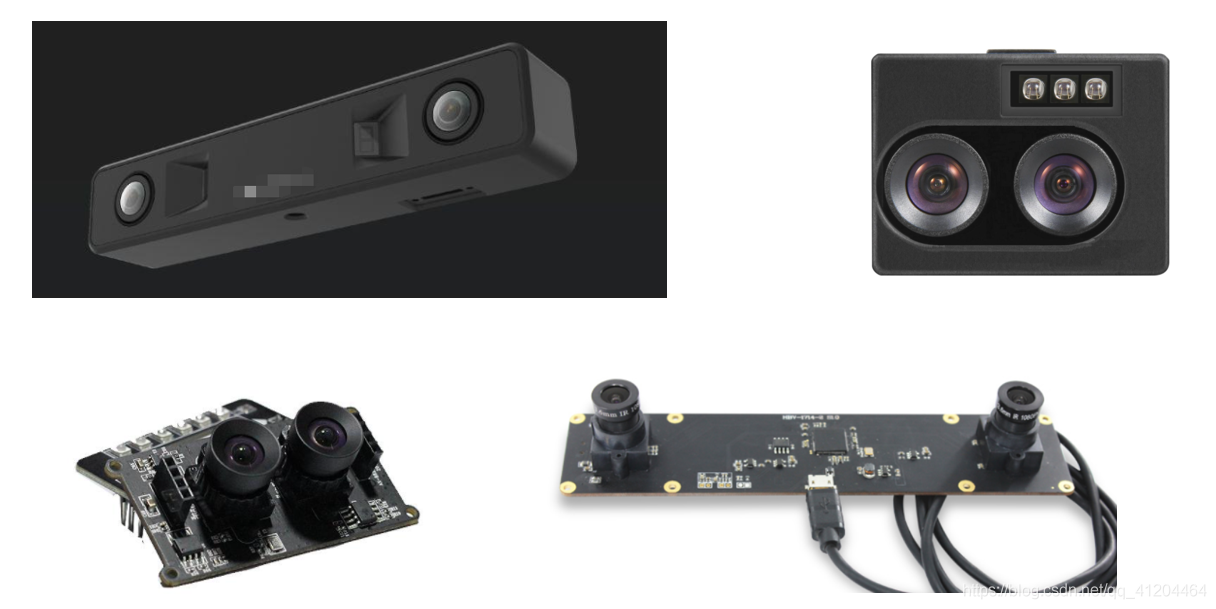

常見的雙目攝像頭有以下幾款：
能看到不同型別的雙目攝像頭，左攝像頭和右攝像頭之間的距離不一樣，

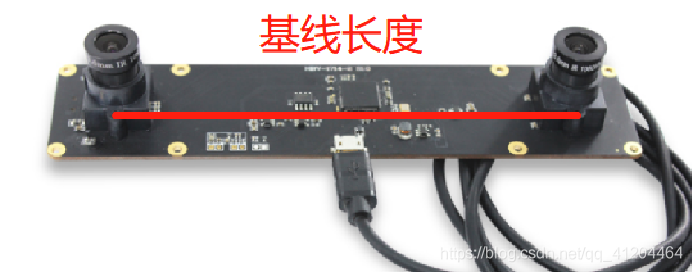

2）雙目相機基線
基線越大，測量范圍越遠；基線越小，測量范圍越近，
建議：
- （1）基線距B是作業距離的08-2.2倍時測量誤差比較小；
- （2）雙目立體視覺的結構對稱時，測量系統的誤差比較小，精度也比較高，
- （3）兩臺相機的有效焦距∫越大，視場越小，視覺測量系統的測量精度越高（即采用長焦距鏡頭容易獲得較高的測量精度）
出自博士論文 基于雙目視覺的空間非合作目標姿態測量技術研究.顏坤
3）打開雙目攝像頭
在OpenCV用使用雙目攝像頭，包括：打開單目攝像頭、設定攝像頭引數、拍照、錄制視頻，
環境
編程語言：Python3 主要依賴庫：OpenCV3.x 或 OpenCV4.x

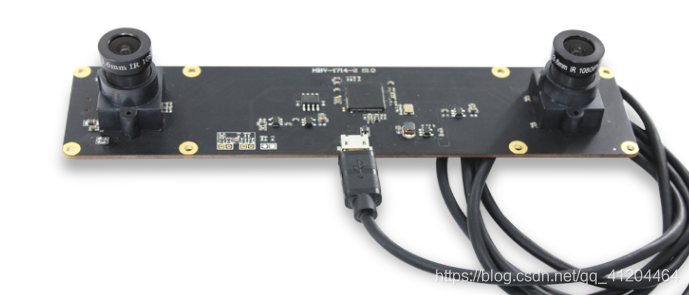

雙目同步攝像頭，兩個鏡頭共用一個設備ID，左右攝像機同一頻率，這款攝像頭解析度支持2560*960或以上，
思路流程
1、由于兩個鏡頭共用一個設備ID，打開攝像頭時使用cv2.VideoCapture()函式，只需打開一次，區別有的雙目攝像頭是左右鏡頭各用一個設備ID，需要打開兩次cv2.VideoCapture(0)，cv2.VideoCapture(1)，
2、雙目攝像頭的總解析度是由左右鏡頭組成的，比如：左右攝像機總解析度1280x480；分割為左相機640x480、右相機640x480

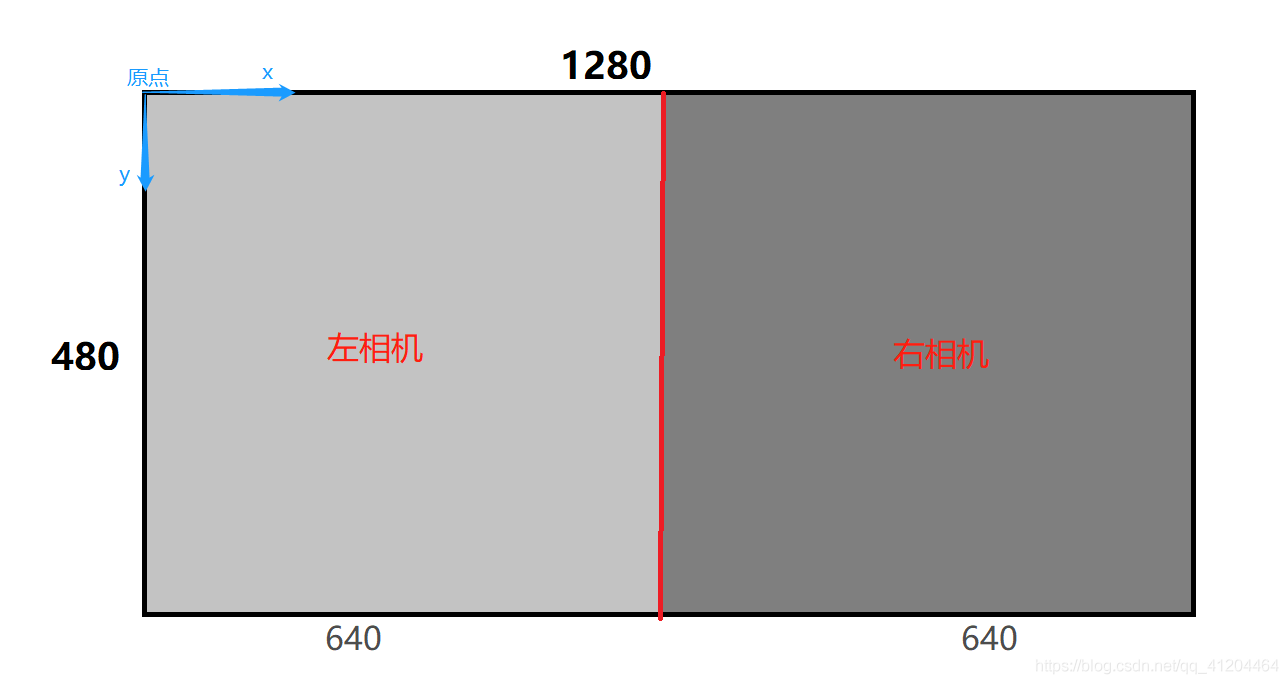

為了方便理解畫了張草圖；圖中的“原點”是影像像素坐標系的原點，
3、分割后，左相機的解析度：高度 0:480、寬度 0:640
右相機的解析度：高度 0:480、寬度 640:1280
4、轉換為代碼后
# 讀取攝像頭資料
ret, frame = camera.read()
#裁剪坐標為[y0:y1, x0:x1] HEIGHT * WIDTH
left_frame = frame[0:480, 0:640]
right_frame = frame[0:480, 640:1280]
cv2.imshow("left", left_frame)
cv2.imshow("right", right_frame)
源代碼
舉個栗子：打開解析度1280x480的雙目攝像頭
# -*- coding: utf-8 -*-
import cv2
import time
AUTO = False # 自動拍照，或手動按s鍵拍照
INTERVAL = 2 # 自動拍照間隔
cv2.namedWindow("left")
cv2.namedWindow("right")
camera = cv2.VideoCapture(0)
# 設定解析度 左右攝像機同一頻率，同一設備ID；左右攝像機總解析度1280x480；分割為兩個640x480、640x480
camera.set(cv2.CAP_PROP_FRAME_WIDTH,1280)
camera.set(cv2.CAP_PROP_FRAME_HEIGHT,480)
counter = 0
utc = time.time()
folder = "./SaveImage/" # 拍照檔案目錄
def shot(pos, frame):
global counter
path = folder + pos + "_" + str(counter) + ".jpg"
cv2.imwrite(path, frame)
print("snapshot saved into: " + path)
while True:
ret, frame = camera.read()
# 裁剪坐標為[y0:y1, x0:x1] HEIGHT*WIDTH
left_frame = frame[0:480, 0:640]
right_frame = frame[0:480, 640:1280]
cv2.imshow("left", left_frame)
cv2.imshow("right", right_frame)
now = time.time()
if AUTO and now - utc >= INTERVAL:
shot("left", left_frame)
shot("right", right_frame)
counter += 1
utc = now
key = cv2.waitKey(1)
if key == ord("q"):
break
elif key == ord("s"):
shot("left", left_frame)
shot("right", right_frame)
counter += 1
camera.release()
cv2.destroyWindow("left")
cv2.destroyWindow("right")
補充理解
OpenCV有VideoCapture()函式，能用來定義“攝像頭”物件，0表示第一個攝像頭（一般是電腦內置的攝像頭）；如果有兩個攝像頭，第二個攝像頭則對應VideoCapture(1)，
在while回圈中使用“攝像頭物件”的read()函式一幀一幀地讀取攝像頭畫面資料，
imshow函式是顯示攝像頭的某幀畫面；cv2.waitKey(1)是等待1ms，如果期間檢測到了鍵盤輸入q，則退出while回圈，

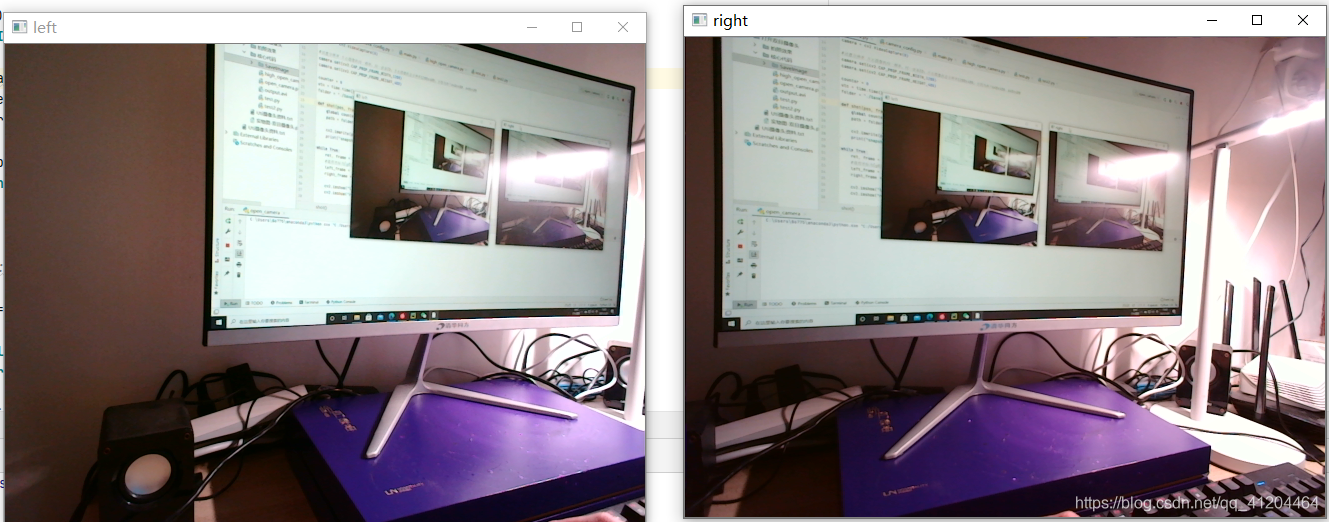

效果
4）雙目測距
原理
視差disparity
極線約束
極線校正/立體校正
雙目測距流程：
- a.雙目標定
- b.雙目矯正
- c.立體匹配
- d.雙目測距（三角測量）
- e.測距效果
原理
通過對兩幅影像視差的計算，直接對影像所拍攝到的范圍進行距離測量，無需判斷前方出現的是什么型別的障礙物，

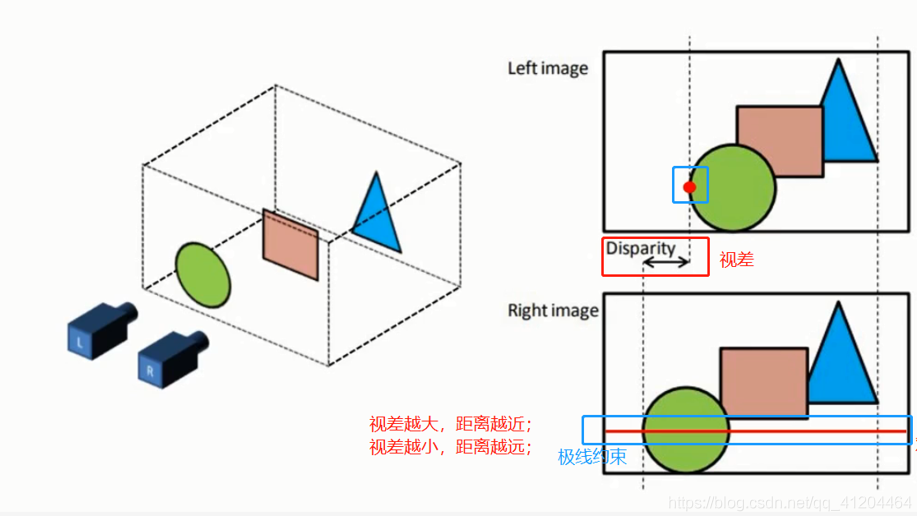

視差disparity

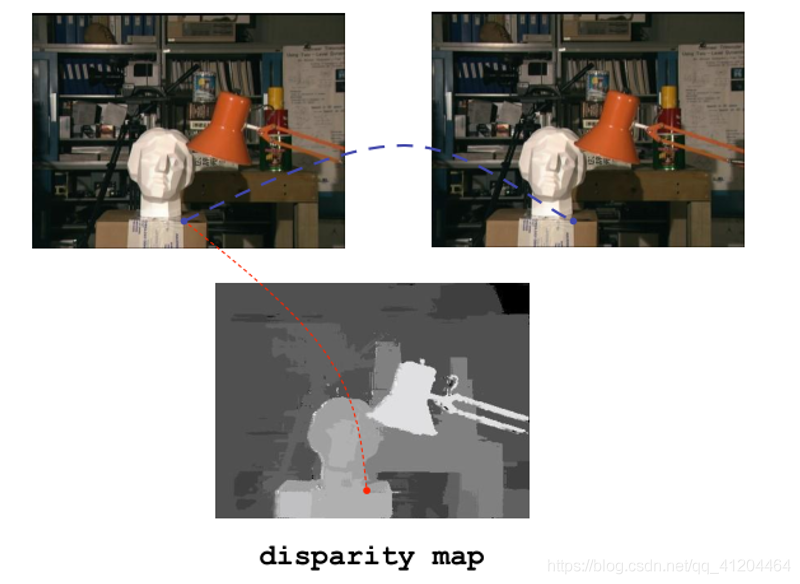

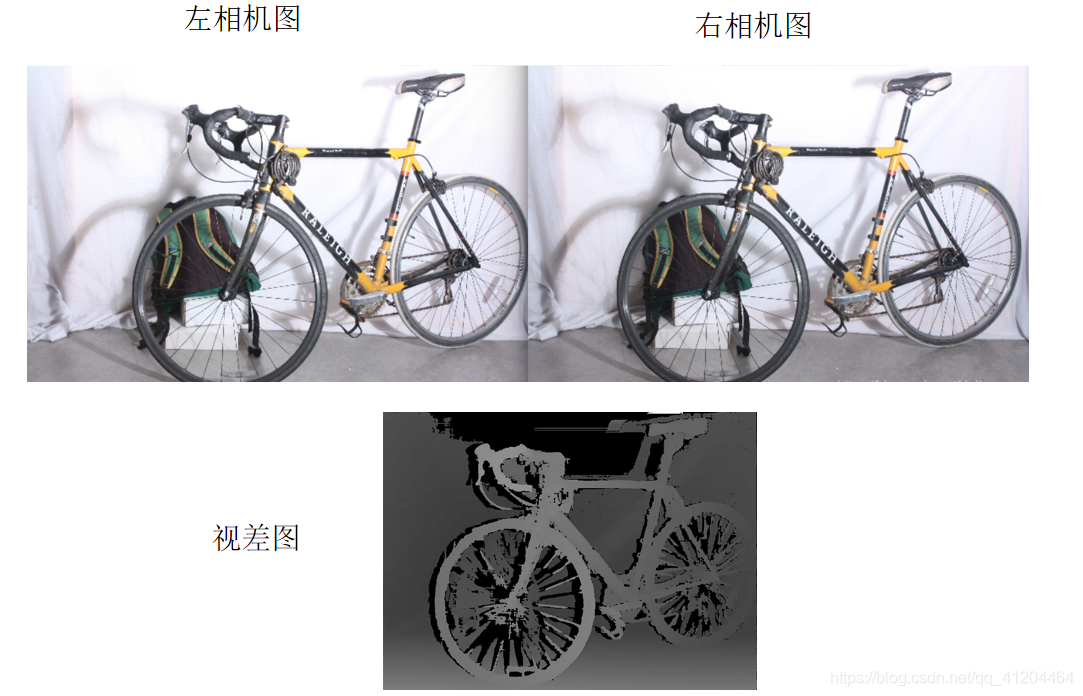

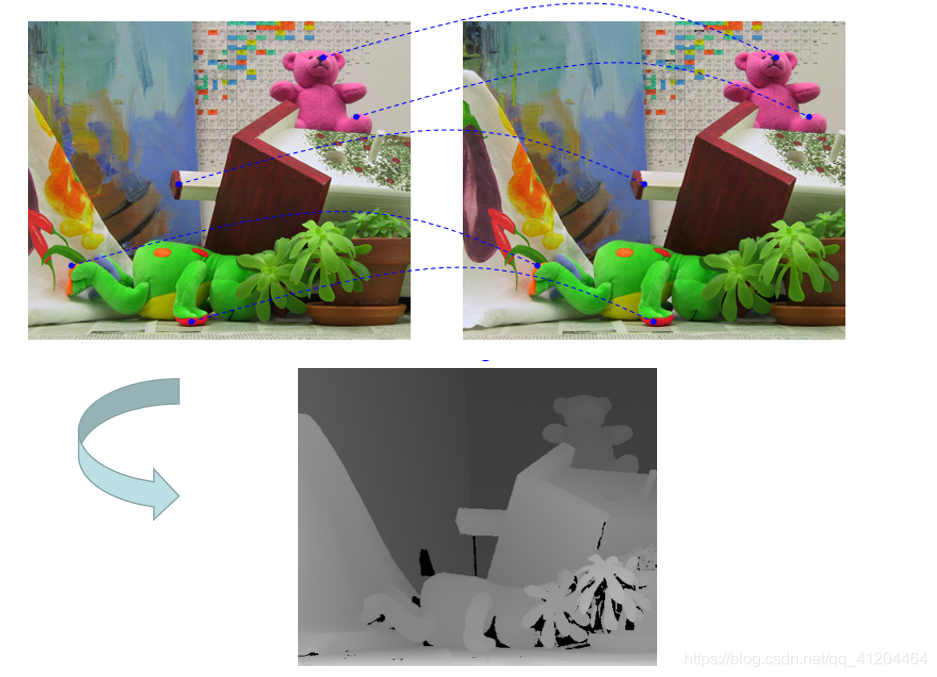

首先看一組視覺圖：左相機圖和右相機圖不是完全一致的，通過計算兩者的差值，形成視差，生成視差圖（也叫：深度圖）

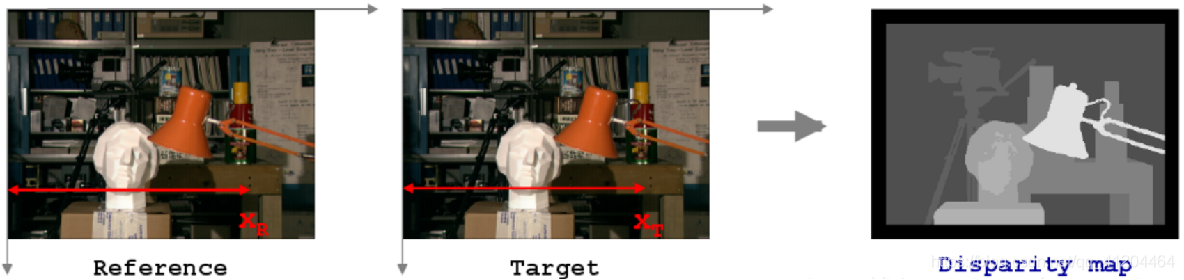

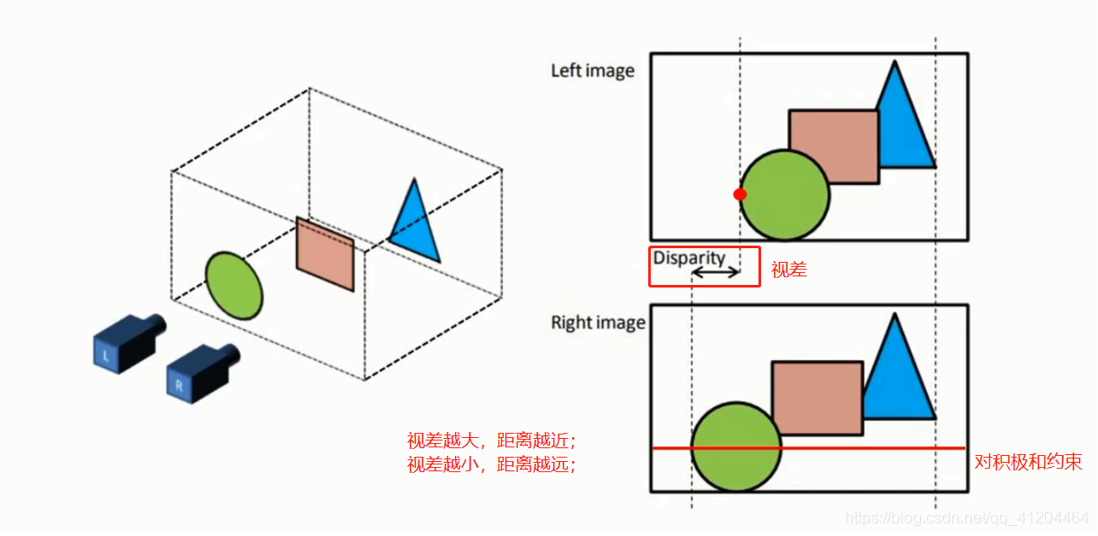

- 視差是同一個空間點在兩個相機成像中對應的x坐標的差值；
- 它可以通過編碼成灰度圖來反映出距離的遠近，離鏡頭越近的灰度越亮；
我們觀察一下，看到臺燈在前面，離雙目相機比較近，在灰度圖呈現比較亮；攝影機及支架在后方，離雙目相機比較遠，在灰度圖呈現比較暗，
補充理解：

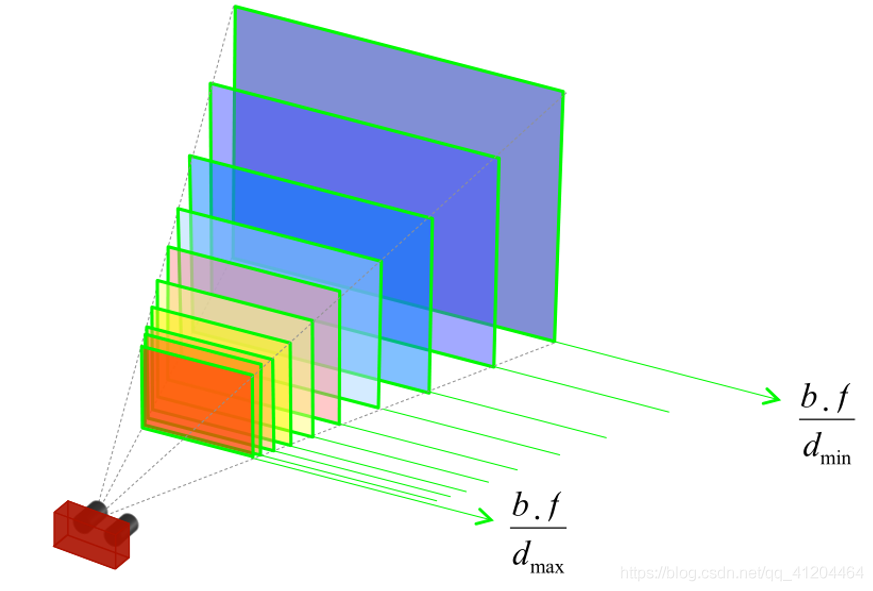

由立體視覺系統測量的深度被離散成平行平面 （每個視差值一個對應一個平面）
給定具有基線 b 和焦距 f 的立體裝備， 系統的距離場受視差范圍[dmin ，dmax]的約束，
極線約束
極線約束（Epipolar Constraint）是指當空間點在兩幅影像上分別成像時，已知左圖投影點p1，那么對應右圖投影點p2一定在相對于p1的極線上，這樣可以極大的縮小匹配范圍，

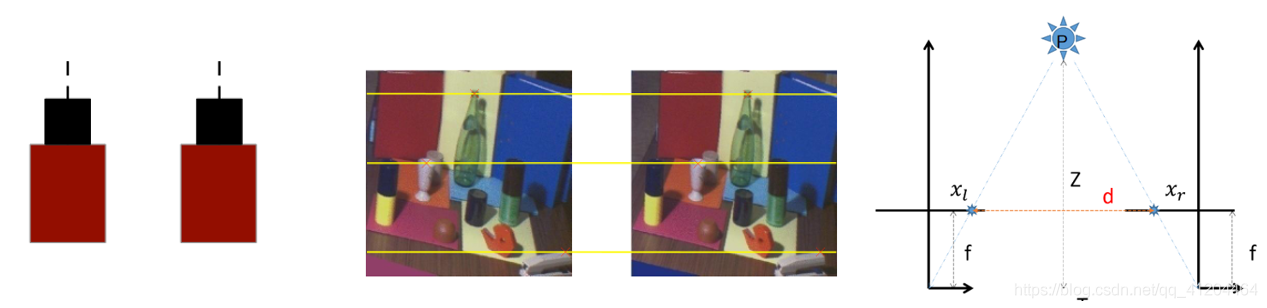

標準形式的雙目攝像頭，左右相機對齊，焦距相同，

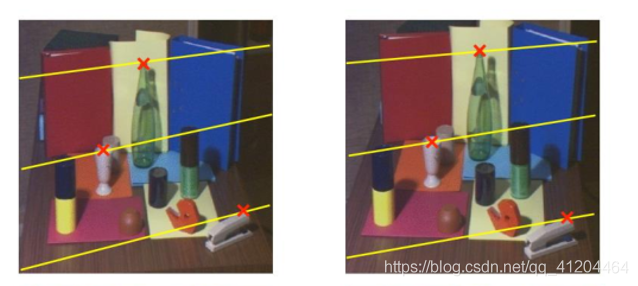

如果不是標準形式的雙目攝像頭呢？哦，它是是這樣的：（需要 極線校正/立體校正）

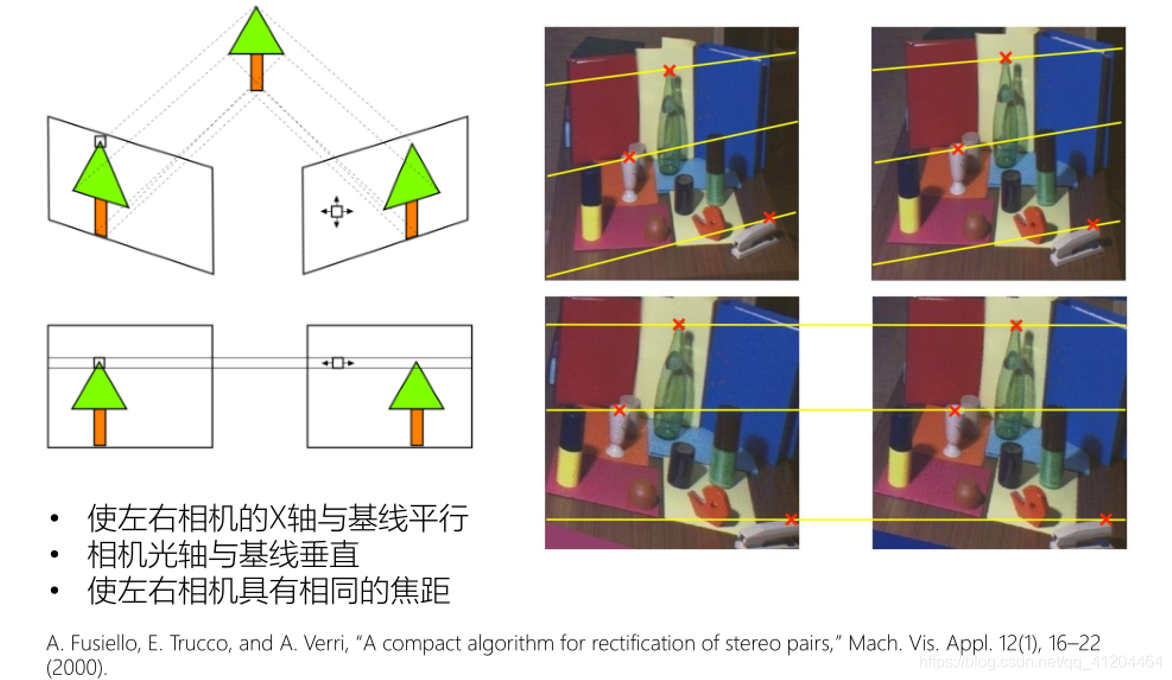

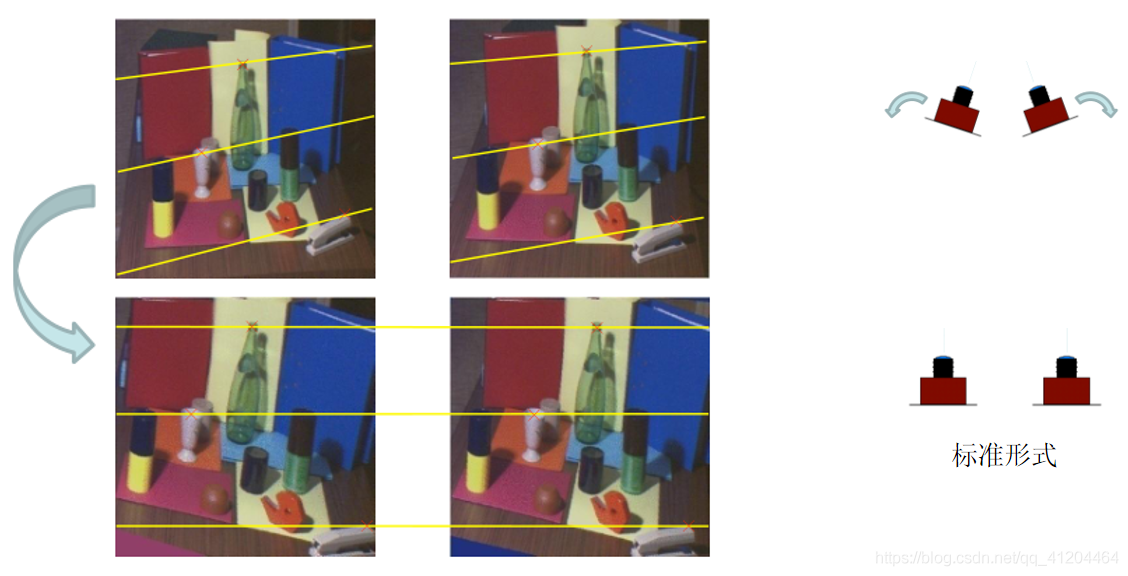

極線校正/立體校正
雙目測距流程：
- 相機標定（獲取內參+外參）
- 雙目矯正（矯正鏡頭變形影像）
- 雙目立體匹配（生成視差圖 Disparity map）
- 計算深度資訊（生成深度圖 Depth map）
- 計算距離
a.雙目標定
主要是獲取內參（左攝像頭內參+右攝像頭內參）、外參（左右攝像頭之間平移向量+旋轉矩陣）

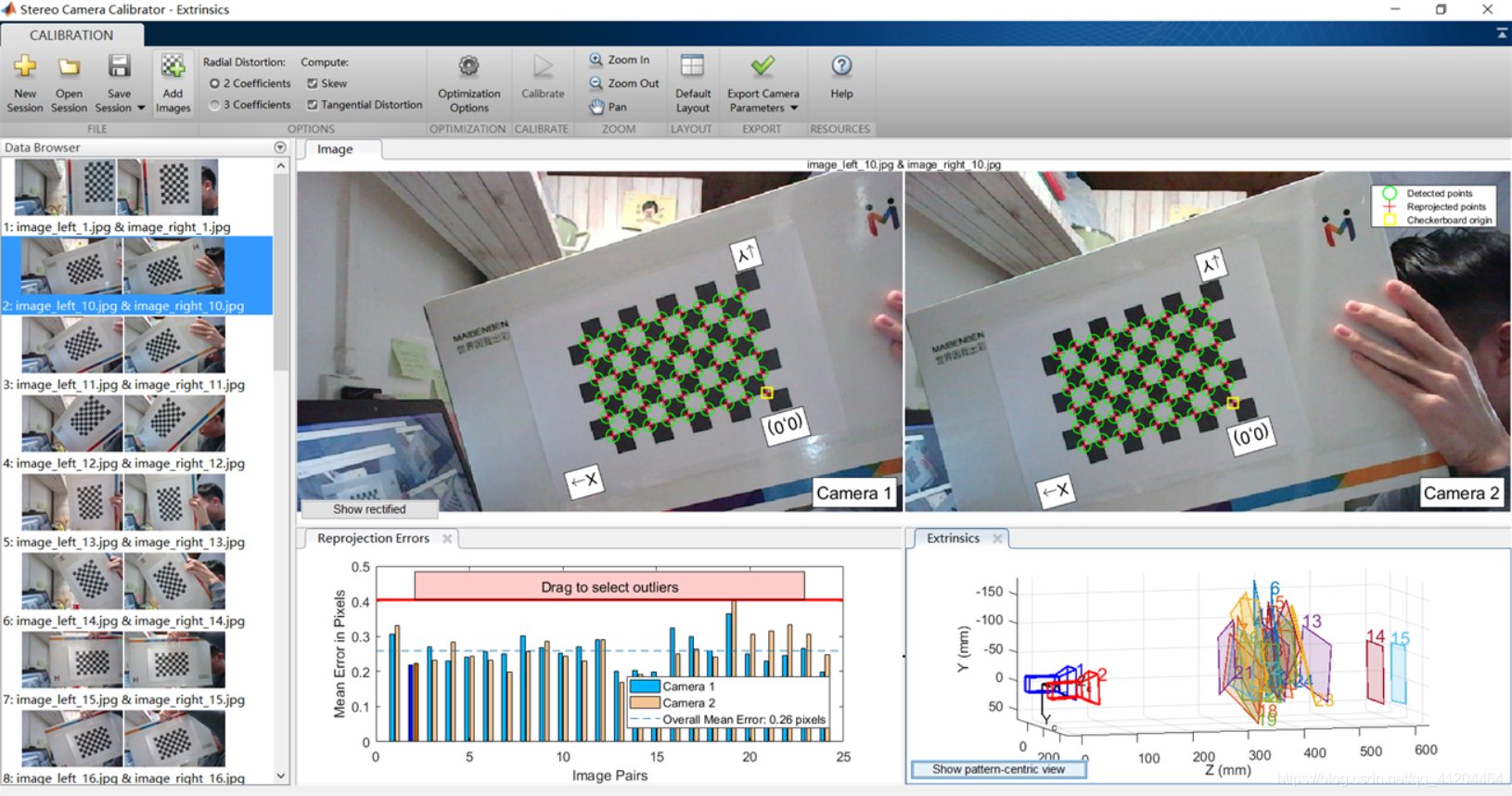

標定程序：
詳細程序請參考：雙目視覺 標定+矯正 （基于MATLAB）
b.雙目矯正
消除鏡頭變形，將立體相機對轉換為標準形式

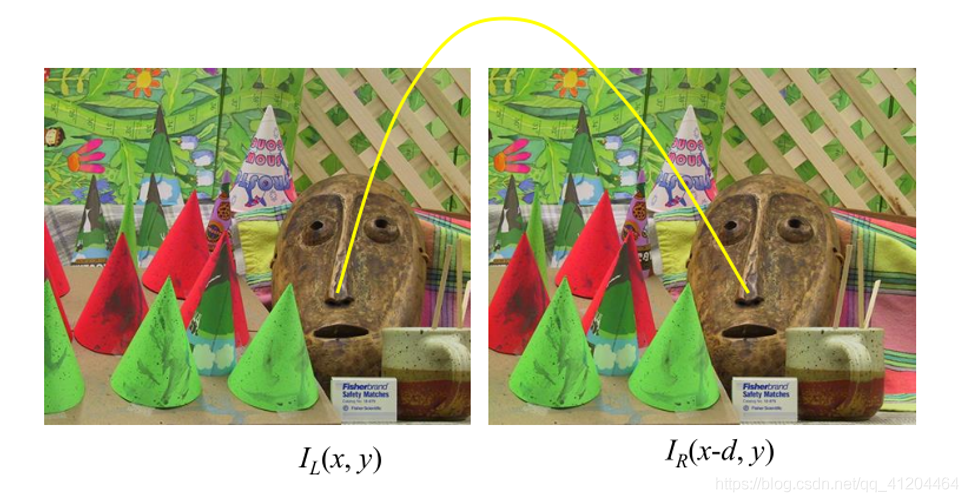

c.立體匹配
尋找左右相機對應的點（同源點）
d.雙目測距（三角測量）

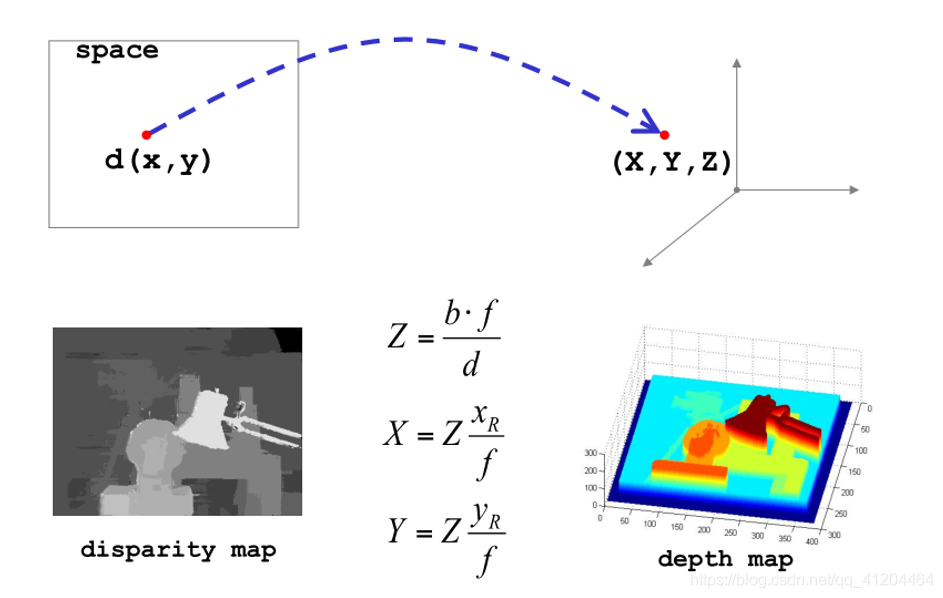

給定視差圖、基線和焦距，通過三角計算在3D中對應的位置

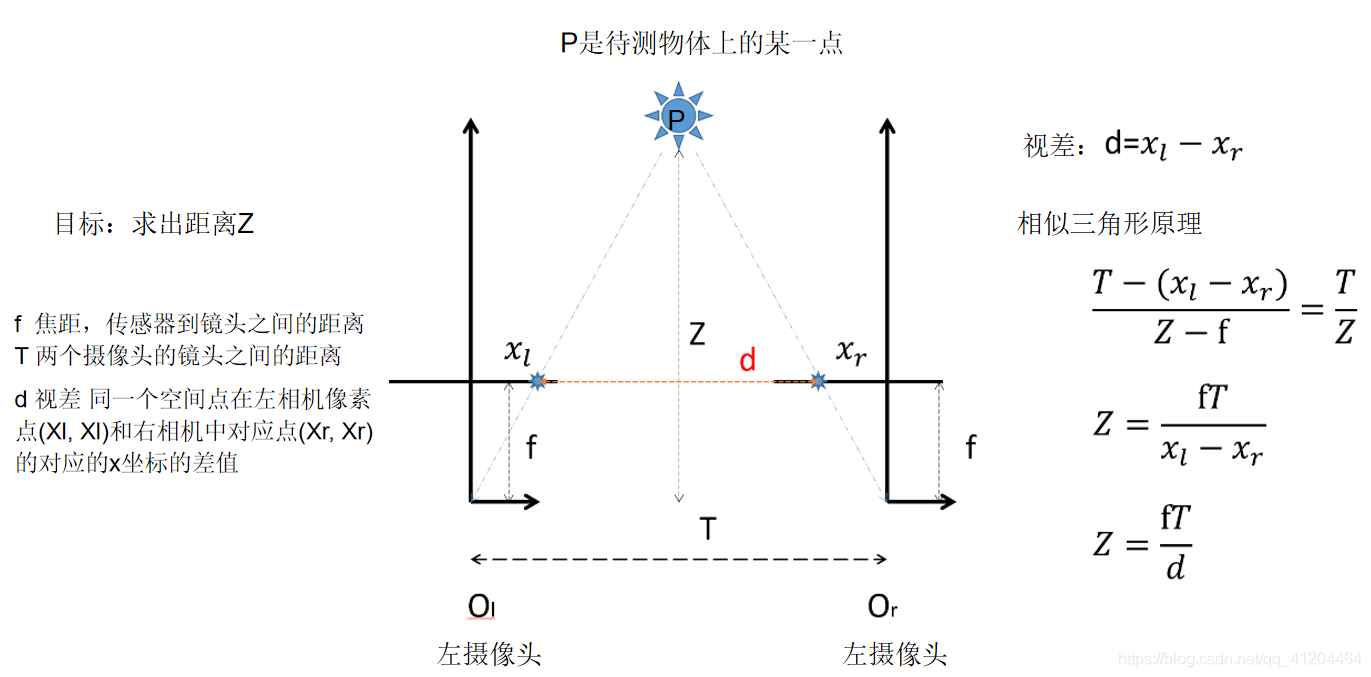

雙目測距原理
C++版代碼請參考：雙目 機器視覺-- 測距

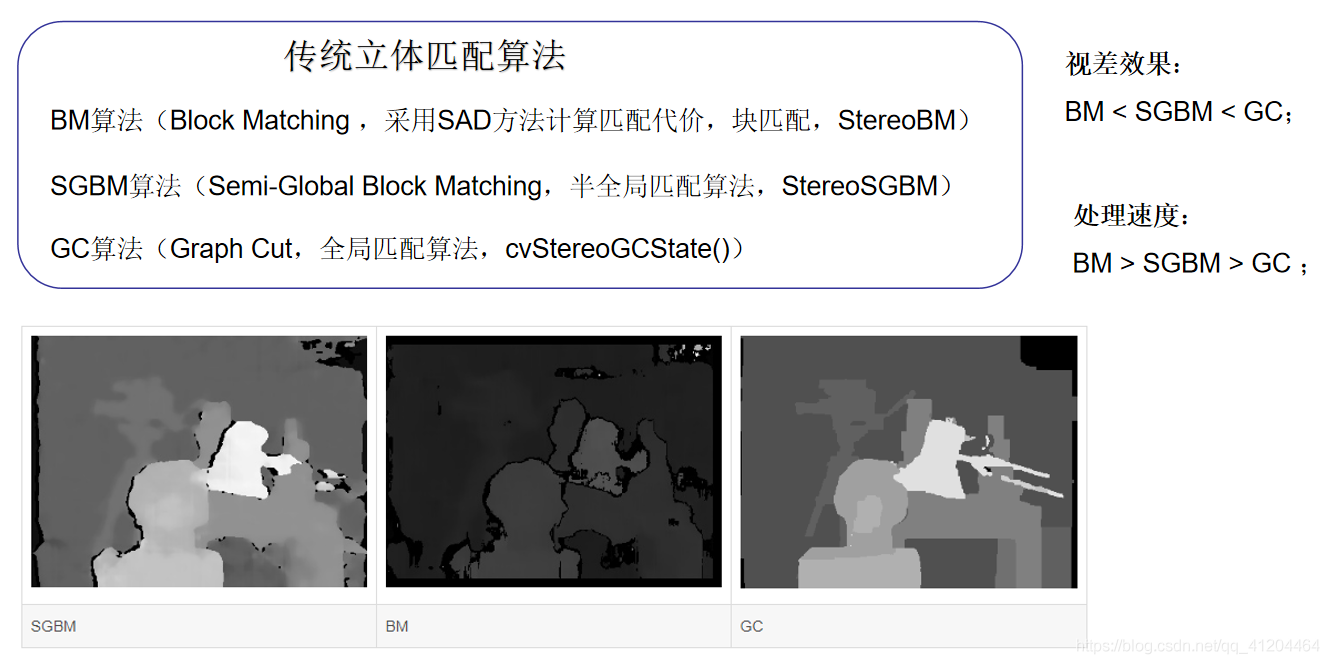

Python版代碼：看看大家情況，如果需要的，我抽時間完成分享給大家（BM、SGBM演算法等）

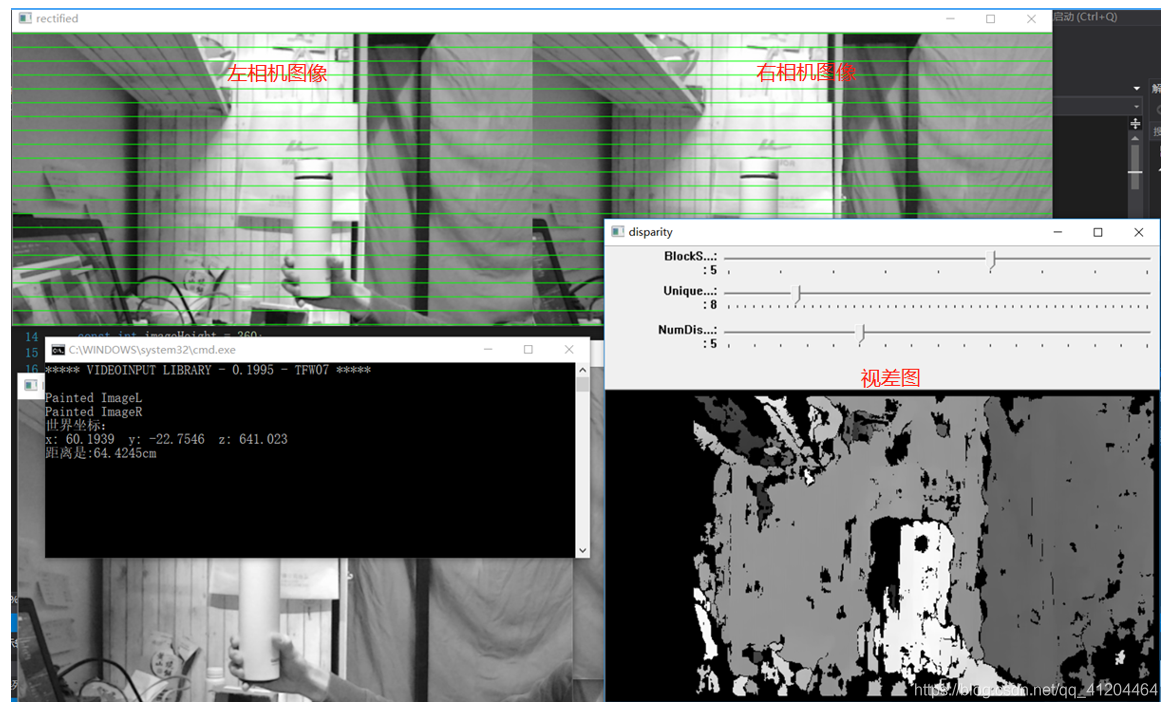

e.測距效果
彩蛋：雙目立體匹配（重點）
立體匹配是雙目立體視覺中比較重要的一環，往往這里做研究和優化，

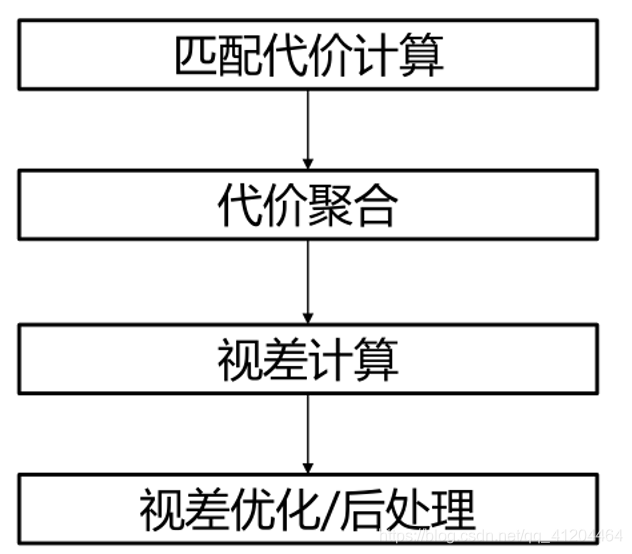

a.立體匹配流程
b.匹配代價計算
代價函式用于計算左、右圖中兩個像素之間的匹配代價（cost）， cost越大，表示這兩個像素為對應點的可能性越低，
常用代價函式
- AD/BT
- AD+Gradient
- Census transform
- SAD/SSD
- NCC
- AD+Census
- CNN
c.立體匹配

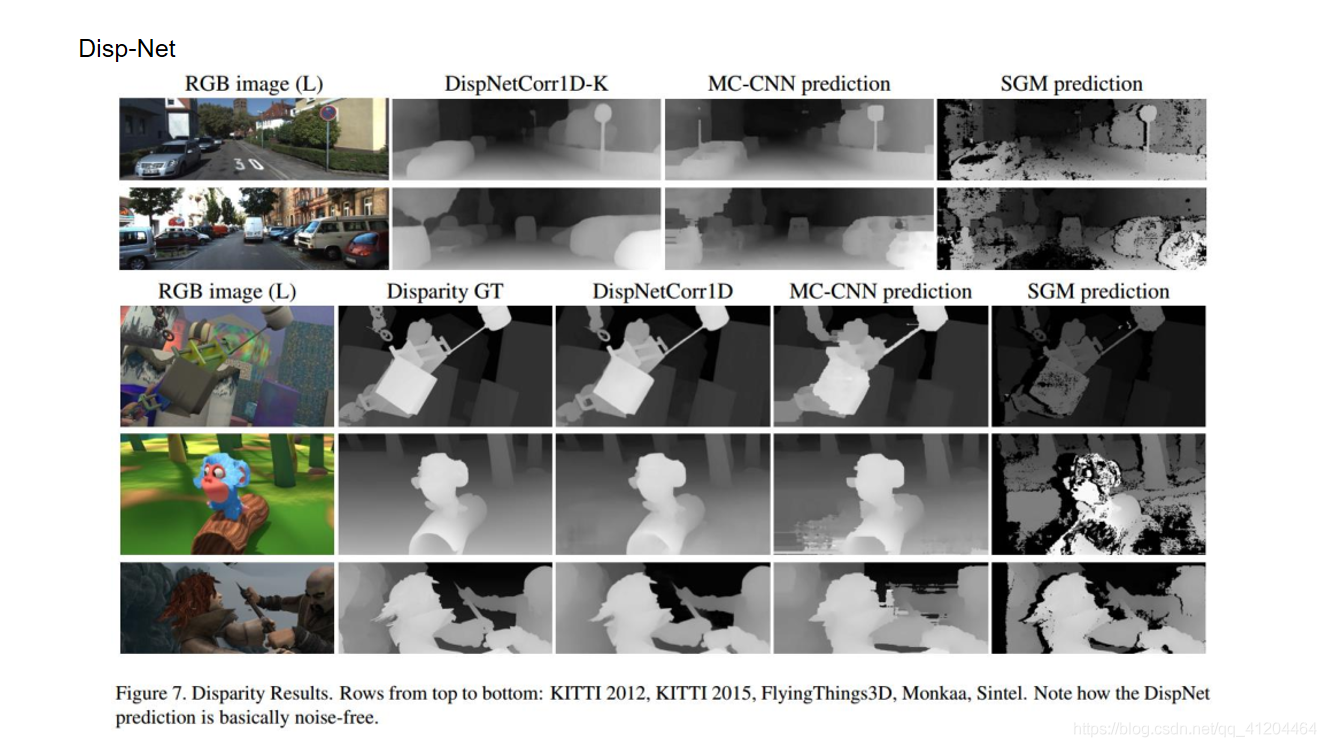

端到端視差計算網路
? Disp-Net (2016)
? GC-Net (2017)
? iRestNet (2018)
? PSM-Net (2018)
? Stereo-Net (2018)
? GA-Net (2019)
? EdgeStereo (2020)
\
立體視覺方法評測網站
ETH3D https://www.eth3d.net/
Kitti Stereo http://www.cvlibs.net/datasets/kitti/eval_scene_flow.php?benchmark=stereo

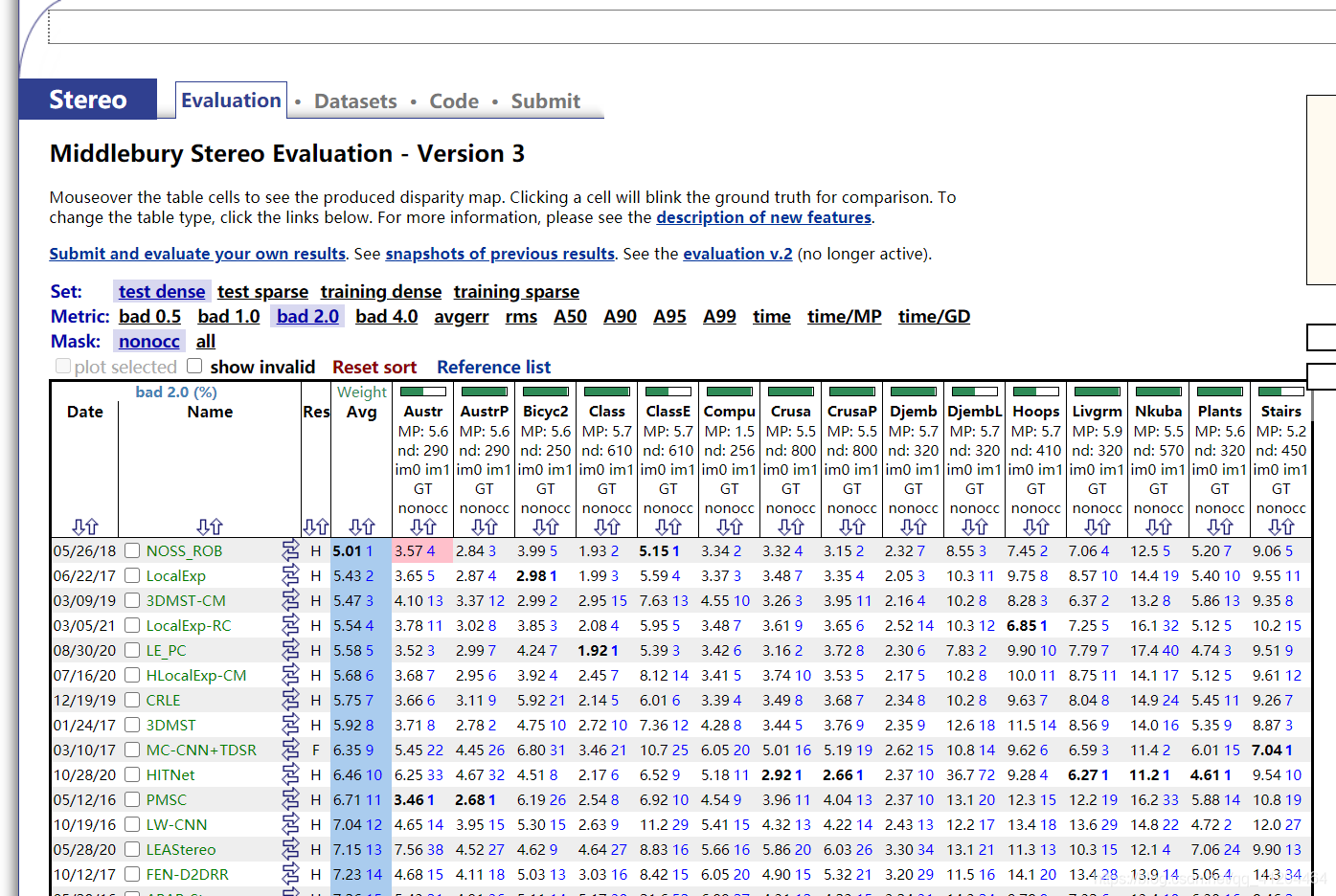

Middlebury Stereo 3.0 https://vision.middlebury.edu/stereo/eval3/
如果大家對端到端視差計算網路感興趣，需要開源代碼跑通教程和介紹，也考慮分享大家，主要看大家意愿了，
雙目測距總結
優勢
（1）成本比單目系統要高，但尚處于可接受范圍內，并且與激光雷達等方案相比成本較低；
（2）沒有識別率的限制，因為從原理上無需先進行識別再進行測算，而是對所有障礙物直接進行測量；
（3）直接利用視差計算距離，精度比單目高；
（4）無需維護樣本資料庫，因為對于雙目沒有樣本的概念，
難點
（1）計算量大，對計算單元的性能要求高，這使得雙目系統的產品化、小型化的難度較；（芯片或FPGA）
（2）雙目的配準效果，直接影響到測距的準確性；
（3）對環境光照非常敏感；（光照角度、光照強度）
（4）不適用于單調缺乏紋理的場景；（天空、白墻、沙漠）
（5）相機基線限制了測量范圍，（基線越大，測量范圍越遠；基線越小，測量范圍越近）
參考文獻
1）[Wang 2015] Wang W, Yan J, Xu N, et al. Real-time high-quality stereo vision system in FPGA. IEEE Transactions on Circuitsand Systems for Video Technology, 2015, 25(10): 1696-1708.2）
2）[Kim 2016] K.-R. Kim and C.-S. Kim. Adaptive smoothness constraints for efficient stereo matching using texture and edgeinformation. ICIP 2016.
3）[Zbontar 2016] Zbontar J, LeCun Y. Stereo matching by training a convolutional neural network to compare image patches.Journal of Machine Learning Research, 2016.
4）[Park 2017] Park H, Lee K M. Look wider to match image patches with convolutional neural networks. IEEE Signal ProcessingLetters, 2017.
5）Leonid Keselman, et al. Intel R RealSenseTM Stereoscopic Depth Cameras. CVPRW. 2017.
6）立體匹配演算法原理與應用.奧比研究院.徐玉華
7）基于雙目視覺的空間非合作目標姿態測量技術研究.顏坤
8）https://www.bilibili.com/video/BV1ka4y1L7xT?from=search&seid=5727123941116684431
9）https://blog.csdn.net/u011808673/article/details/90641589 10）https://www.cnblogs.com/polly333/p/5130375.html
文章中如有錯誤請指出，歡迎交流~~
作者宣告：本篇文章，未經許可，謝絕轉載，
雙目測距的Python版代碼：看看大家情況，如果需要的，我抽時間寫一下分享給大家（BM、SGBM演算法等）
如果大家對端到端的視差計算網路感興趣，需要開源代碼跑通教程和介紹，也考慮分享大家，主要看大家意愿了，
其實雙目測距+目標檢測，就可以輸出目標的類別、置信度、距離、長度、寬度等資訊，
