數字影像處理（西安電子科技大學出版社）第三版 的C語言實作

序言：本學期學校開設了數字影像處理課程，老師布置了作業，讓我們編程實作教材第三章中的各種影像處理演算法，（可以選用OpenCV，VC++,Matlab）
下面我會用C語言實作如下演算法:

1. 均值濾波

2. 中值濾波

3. Sobel算子濾波

4. Prewitt算子濾波

5. Krisch算子濾波

6. Roberts算子濾波

7. 灰度線性變換

8. 直方圖均衡化

我使用Dev C++進行C語言編程，遵循以下步驟：

1.將需要處理的256灰度影像用Img2LCD 軟體轉換為十六進制陣列（256灰度圖），

2.在C開發環境中對影像陣列進行處理，將處理完的陣列以符合MATLAB矩陣輸入語法的格式輸出，

3.將輸出的陣列粘貼到MATLAB矩陣中顯示出來（直方圖同上），

廢話不多說，直接貼代碼：

main函式

// An highlighted block
#include <stdio.h>
#include <math.h>
#include <string.h>

void InitMatrix(void);                                     //存檔輸入矩陣
int  SiSheWuRu(float num);                                 //四舍五入函式
void Linearization(float a,float b,float c,float d);       //分段線性化
void ImageIntensify(void);                                 //影像增強
void OutputHistogram(void);                                //輸出直方圖
void OutputMatrix(int *p);                                 //輸出濾波后的矩陣
void AverageFilter(void);                                  //均值濾波函式
void MiddleFilter(void);                                   //中值濾波函式
void RobertsFilter(void);                                  //Roberts梯度濾波函式
void PrewittFilter(void);                                  //Prewitt梯度濾波函式
void SobelFilter(void);                                    //Sobel梯度濾波函式
void KrischFilter(void);                                   //Krisch梯度濾波函式
void IsoSobelFilter(void);                                 //IsoSobel梯度濾波函式
void ClearMatrix(void);                                    //清除矩陣快取

int main(void)
{
	int flag=1;
	int OperationNum=0;
	float a,b,c,d;

	InitMatrix();

    while(flag)
    {
    	printf("Enter operation number: \n 1.AverageFilter  2.MiddleFilter     3.RobertsGradFilter\
       4.PrewittFilter \n 5.SobelFilter    6.KrischFilter     7.output original Matrix  8.quit\n \
9.Linearization  10.ImageIntensify  11.Output Histogram\n\n");
    	scanf("%d",&OperationNum);
    	if(OperationNum==10)
    	{
    		printf("Enter 'a','b','c','d'.\n:");
    		scanf("%f%f%f%f",&a,&b,&c,&d);
		}
    	switch(OperationNum)
    	{
    		case 1: OperationNum=0; AverageFilter();        OutputMatrix(image[0]); break;
    		case 2: OperationNum=0; MiddleFilter();         OutputMatrix(image[0]); break;
    		case 3: OperationNum=0; RobertsFilter();        OutputMatrix(image[0]); break;
    		case 4: OperationNum=0; PrewittFilter();        OutputMatrix(image[0]); break;
    		case 5: OperationNum=0; SobelFilter();          OutputMatrix(image[0]); break;
    		case 6: OperationNum=0; KrischFilter();         OutputMatrix(image[0]); break;
    		case 7: OperationNum=0; ClearMatrix();          OutputMatrix(image[0]); break;
    		case 8: OperationNum=0; flag=0;                                         break;
    		case 9: OperationNum=0; Linearization(a,b,c,d); OutputMatrix(image[0]); break;
    		case 11:OperationNum=0; OutputHistogram();                              break;
    		case 10:OperationNum=0; ImageIntensify();       OutputMatrix(image[0]); break;
		}
		ClearMatrix();
	}
    return 0;
}

void MiddleFilter(void)
{
	int I,J,i,j,Compare[9],temp;
	for(i=1;i<N-1;i++)
    {
        for(j=1;j<M-1;j++)
        {
            Compare[0]=image[i-1][j-1];
			Compare[1]=image[i-1][j];
			Compare[2]=image[i-1][j+1];
			Compare[3]=image[i][j-1];
			Compare[4]=image[i][j];
			Compare[5]=image[i][j+1];
			Compare[6]=image[i+1][j-1];
			Compare[7]=image[i+1][j];
			Compare[8]=image[i+1][j+1];
			for(I=0;I<8;I++)
			{
				for(J=0;J<8-I;J++)
				{
					if(Compare[J]>Compare[J+1])
					{
						temp=Compare[J];
						Compare[J]=Compare[J+1];
						Compare[J+1]=temp;
					}
				}
			}
			imageT[i][j]=Compare[4];
        }
    }
    for(i=1;i<N-1;i++)
        for(j=1;j<M-1;j++)
        image[i][j]=imageT[i][j];
}

int SiSheWuRu(float num)
{
    int temp=0,result;
    temp=num*10;
    result=temp/10;
    temp=temp%10;
    if(temp>=5)
    result++;
    return result;
}

void OutputMatrix(int *p)
{
    long k=0;
	for(k=0;k<N*M;k++)
	{
		if((k+1)%M==0)
			printf("%d; \n",*(p+k));
		else
			printf("%d,",*(p+k));
	}
}

void AverageFilter(void)
{
    int i,j;
    for(i=1;i<N-1;i++)
    {
        for(j=1;j<M-1;j++)
        {
            imageT[i][j]=(image[i-1][j-1]+image[i-1][j]+image[i-1][j+1]+
			              image[i][j-1]+image[i][j]+image[i][j+1]+
						  image[i+1][j-1]+image[i+1][j]+image[i+1][j+1])/(9.0);
            image[i][j]=SiSheWuRu(imageT[i][j]);
        }
    }
}

void RobertsFilter(void)
{
	int i,j;
    for(i=0;i<N-1;i++)
    {
        for(j=0;j<M-1;j++)
        {
            imageT[i][j]=sqrt(pow(image[i][j]-image[i+1][j],2)+pow(image[i][j]-image[i][j+1],2));
            if(imageT[i][j]>255)
    		imageT[i][j]=255;
            imageT[i][j]=SiSheWuRu(imageT[i][j]);
        }
    }
    for(i=0;i<N-1;i++)
        for(j=0;j<M-1;j++)
        image[i][j]=imageT[i][j];
}

void PrewittFilter(void)
{
	int i,j;
	int Sx=0,Sy=0;
	for(i=1;i<N-1;i++)
    {
        for(j=1;j<M-1;j++)
        {
        	Sx=image[i+1][j-1]+image[i+1][j]+image[i+1][j+1]-
			  (image[i-1][j-1]+image[i-1][j]+image[i-1][j+1]);
        	Sy=image[i-1][j+1]+image[i][j+1]+image[i+1][j+1]-
			  (image[i-1][j-1]+image[i][j-1]+image[i+1][j-1]);
        	imageT[i][j]=sqrt(pow(Sx,2)+pow(Sy,2));
        	if(imageT[i][j]>255)
    		imageT[i][j]=255;
            imageT[i][j]=SiSheWuRu(imageT[i][j]);
        }
    }
    for(i=1;i<N-1;i++)
        for(j=1;j<M-1;j++)
        image[i][j]=imageT[i][j];
}

void SobelFilter(void)
{
	int i,j;
	int Sx=0,Sy=0;
	for(i=1;i<N-1;i++)
    {
        for(j=1;j<M-1;j++)
        {
        	Sx=image[i+1][j-1]+2*image[i+1][j]+image[i+1][j+1]-
			  (image[i-1][j-1]+2*image[i-1][j]+image[i-1][j+1]);
        	Sy=image[i-1][j+1]+2*image[i][j+1]+image[i+1][j+1]-
			  (image[i-1][j-1]+2*image[i][j-1]+image[i+1][j-1]);
        	imageT[i][j]=sqrt(pow(Sx,2)+pow(Sy,2));
        	if(imageT[i][j]>255)
    		imageT[i][j]=255;
            imageT[i][j]=SiSheWuRu(imageT[i][j]);
        }
    }
    for(i=1;i<N-1;i++)
        for(j=1;j<M-1;j++)
        image[i][j]=imageT[i][j];
}

void KrischFilter(void)
{
	float r[8]={0},temp=0;
	int i,j,I,J;
	for(i=1;i<N-1;i++)
    {
        for(j=1;j<M-1;j++)
        {
        	r[0]=0.625*(image[i-1][j-1]+image[i-1][j]+image[i-1][j+1])
			-0.375*(image[i][j+1]+image[i+1][j+1]+image[i+1][j]+image[i+1][j-1]+image[i][j-1]);
			r[1]=r[0]+image[i][j-1]-image[i-1][j+1];
			r[2]=r[1]+image[i+1][j-1]-image[i-1][j];
			r[3]=r[2]+image[i+1][j]-image[i-1][j-1];
			r[4]=r[3]+image[i+1][j+1]-image[i][j-1];
			r[5]=r[4]+image[i][j+1]-image[i+1][j-1];
			r[6]=r[5]+image[i-1][j+1]-image[i+1][j];
			r[7]=r[6]+image[i-1][j]-image[i+1][j+1];
			for(I=0;I<7;I++)
			{
				for(J=0;J<7-I;J++)
				{
					if(r[J]>r[J+1])
					{
						temp=r[J];
						r[J]=r[J+1];
						r[J+1]=temp;
					}
				}
			}
			imageT[i][j]=8*r[7];
			if(imageT[i][j]>255)
    		imageT[i][j]=255;
			imageT[i][j]=SiSheWuRu(imageT[i][j]);
        }
    }
    for(i=1;i<N-1;i++)
        for(j=1;j<M-1;j++)
        image[i][j]=imageT[i][j];
}
void IsoSobelFilter(void)
{

}

void ClearMatrix(void)
{
	int i,j;
	for(i=0;i<N;i++)
        for(j=0;j<M;j++)
        image[i][j]=imageR[i][j];
}

void InitMatrix(void)
{
	int i,j;
	for(i=0;i<N;i++)
        for(j=0;j<M;j++)
        imageR[i][j]=image[i][j];
}

void Linearization(float a,float b,float c,float d)
{
	int i,j;
	for(i=0;i<N;i++)
    {
    	for(j=0;j<M;j++)
    	{
    		imageT[i][j]=((image[i][j]-a))*(d-c)/(b-a)+d;
    		if(imageT[i][j]>255)
    		imageT[i][j]=255;
    		imageT[i][j]=SiSheWuRu(imageT[i][j]);
		}
	}
	for(i=1;i<N-1;i++)
        for(j=1;j<M-1;j++)
        image[i][j]=imageT[i][j];
}

void ImageIntensify(void)
{

}

void OutputHistogram()
{
	double Prk[256]={0},Pk[256]={0},
	       Srk[256]={0},SkB[256]={0};
	long nk[256]={0};
	int i,j,n=1;
	/*統計每級灰度頻數*/
	for(i=0;i<N;i++)
	{
		for(j=0;j<M;j++)
	 	{
	 		nk[image[i][j]-1]++;
		}
	}
	/*獲取頻率Prk*/
	for(i=0;i<256;i++)
	{
		Prk[i]=nk[i]/(M*N*1.0);
	}
	/*計算Srk*/
	for(i=0;i<256;i++)
	{
		for(j=0;j<=i;j++)
		{
			Srk[i]+=Prk[j];
		}
	}
	/*計算歸一化后的SkB*/
	for(i=0;i<256;i++)
	{
		for(j=0;j<256;j++)
		{
			if((Srk[i]>=(j/255.0))&&(Srk[i]<((j+1)/255.0)))
			{
				SkB[i]=j/255.0;
			}
		}
	}
	/*合并SkB得到最終的Pk*/
	for(i=0;i<256;i+=n)//跳過賦過值的Pk[i]
	{
		n=0;
		for(j=0;j<256;j++)
		{
			if(SkB[j]==(i/255.0))
			{
				Pk[i]+=Prk[j];
				n++;
			}
		}
		if(n==0)//保證回圈不中斷
		{
			n=1;
		}
	}
	printf("Sk:\n");
	for(i=0;i<256;i++)
	{
		if(i==255)
		{
			printf("%lf ",i/255.0);
		}
		else
			printf("%lf ,",i/255.0);
	}
	printf("\n\n");
	printf("Prk:\n");
	for(i=0;i<256;i++)
	{
		if(i==255)
		{
			printf("%lf ",Prk[i]);
		}
		else
			printf("%lf ,",Prk[i]);
    }
	printf("\n\n");
	printf("Pk:\n");
	for(i=0;i<256;i++)
	{
		if(i==255)
		{
			printf("%lf ",Pk[i]);
		}
		else
			printf("%lf ,",Pk[i]);
    }
}


/*reference:*/
/*數字影像處理第三版/何東健/西安電子科技大學出版社*/
/*https://blog.csdn.net/u010350978/article/details/44874063/?utm_medium=distribute.pc_relevant.none-task-blog-baidujs_baidulandingword-0&spm=1001.2101.3001.4242*/

bmp.h

#include "bmp.h"

#define N 280//影像大小
#define M 500

float imageT[N][M]={0};
int imageR[N][M]={0};
int image[N][M]={0}//放入需要處理的影像

代碼實測無誤，下面展示部分濾波效果

  1. 均值濾波：
    上圖為原圖，下圖為均值濾波后的圖片
    上圖為原圖，下圖為均值濾波后的圖片

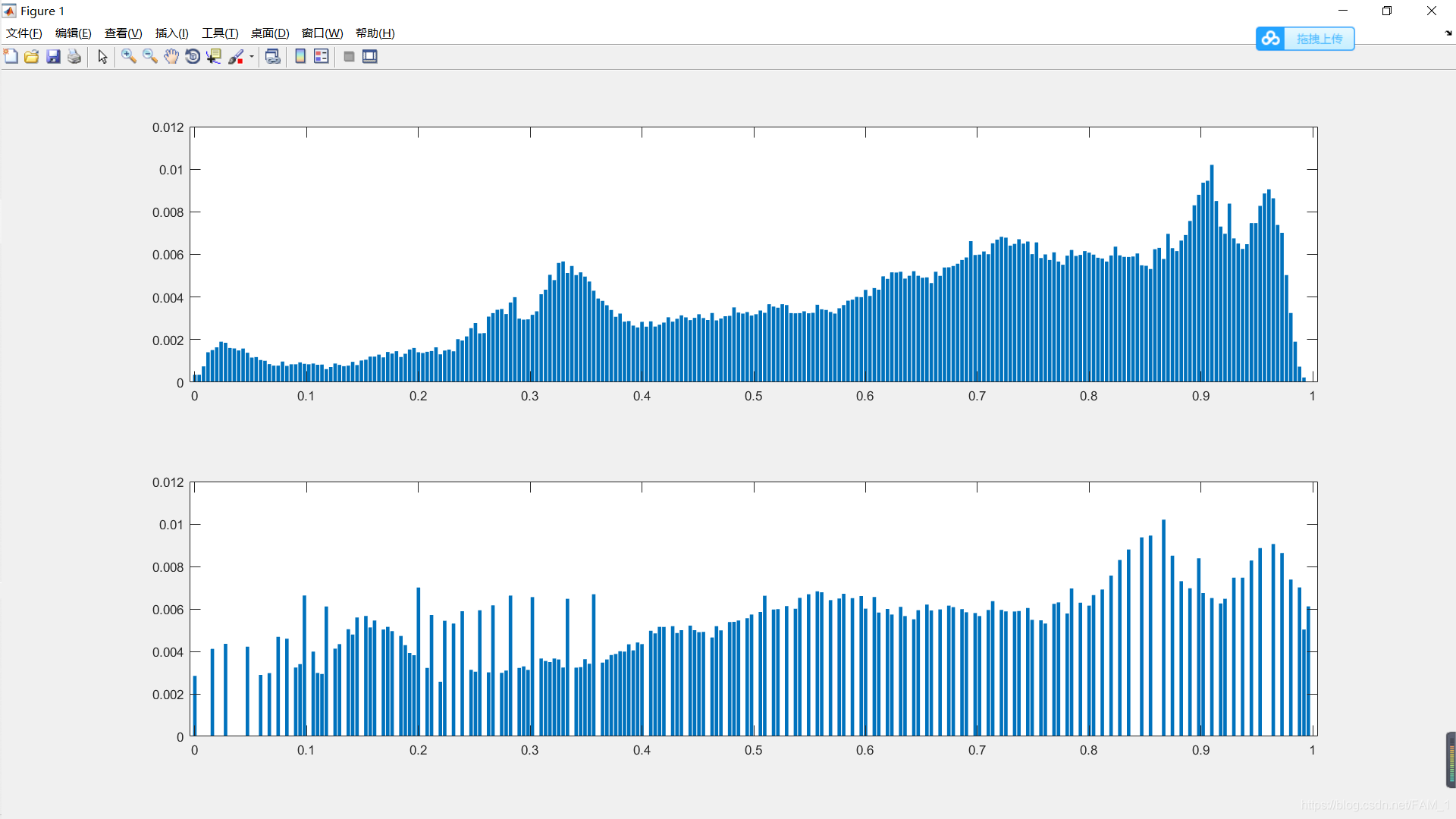

    2.直方圖均值化：
    在這里插入圖片描述

畢竟在下水平有限，有什么錯誤歡迎各位大佬指正！
