合肥光源儲存環束流三維引數測量系統的初步結果1
上輪維護查線后，后來接上紐扣電極BPM，核對演算法并且用2G帶寬的鼎陽示波器測量的結果，經過不斷的資料積累的觀察，感覺這次測得結果越來越靠譜了，慢慢展示如下：

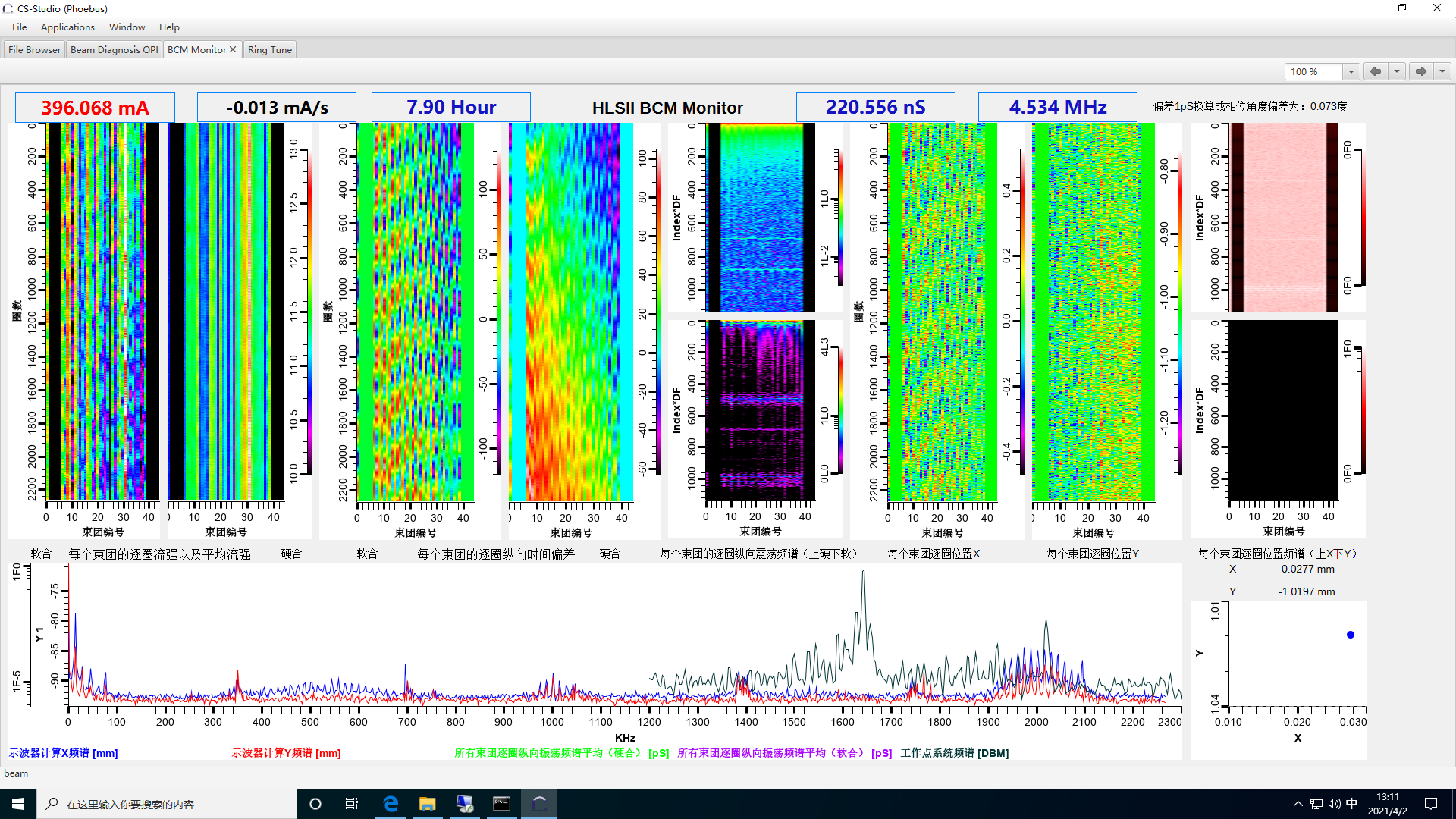

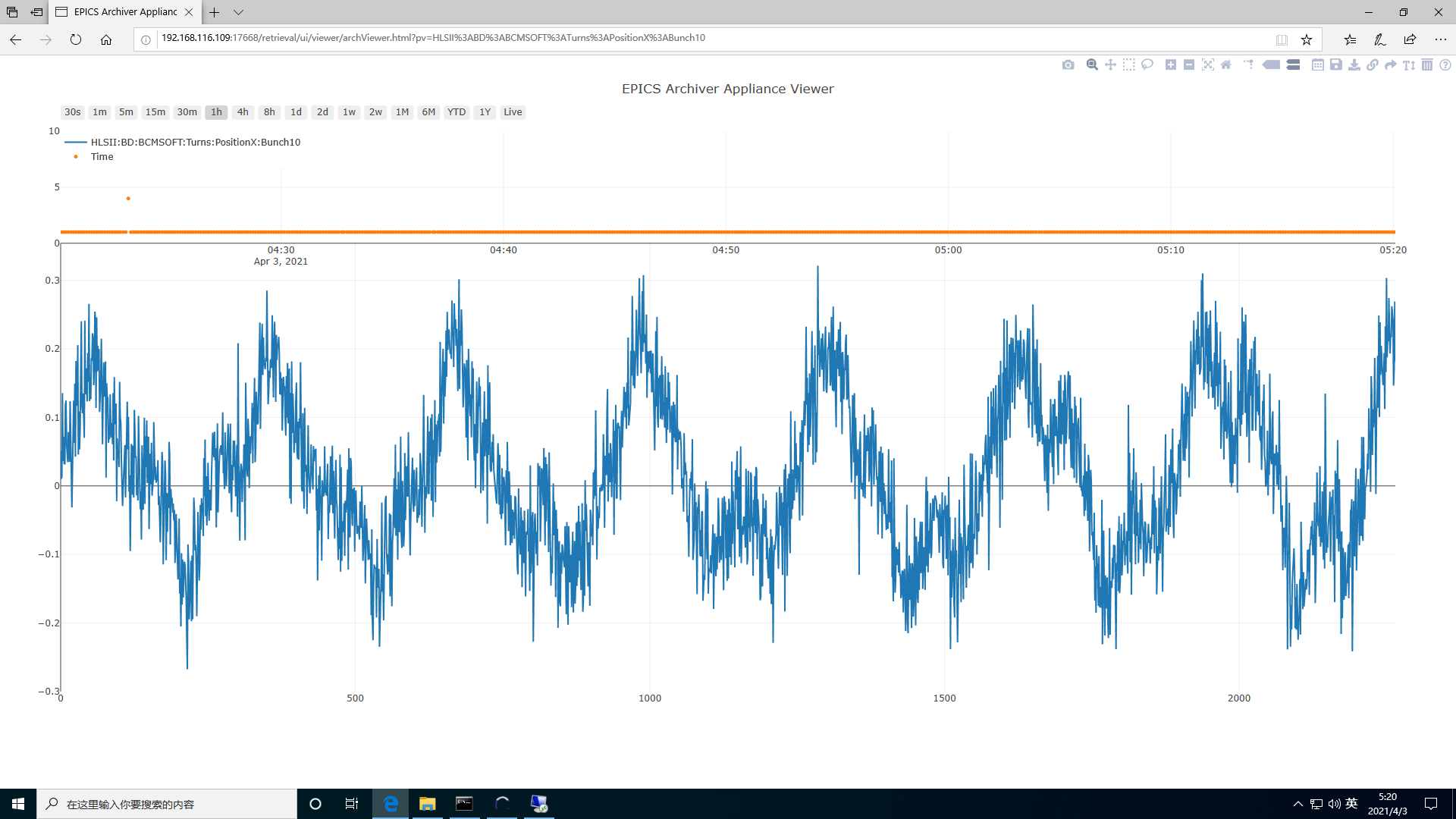

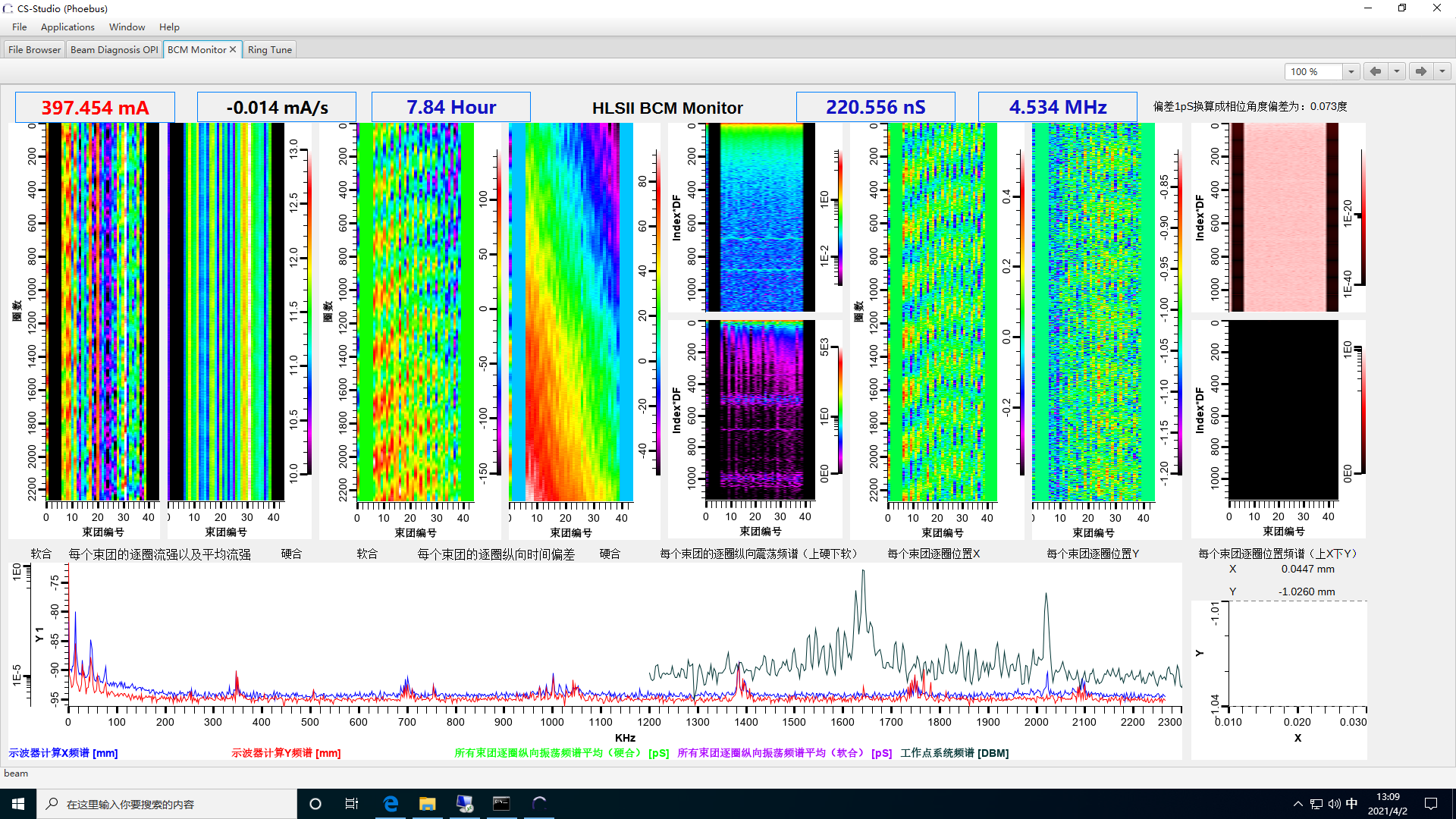

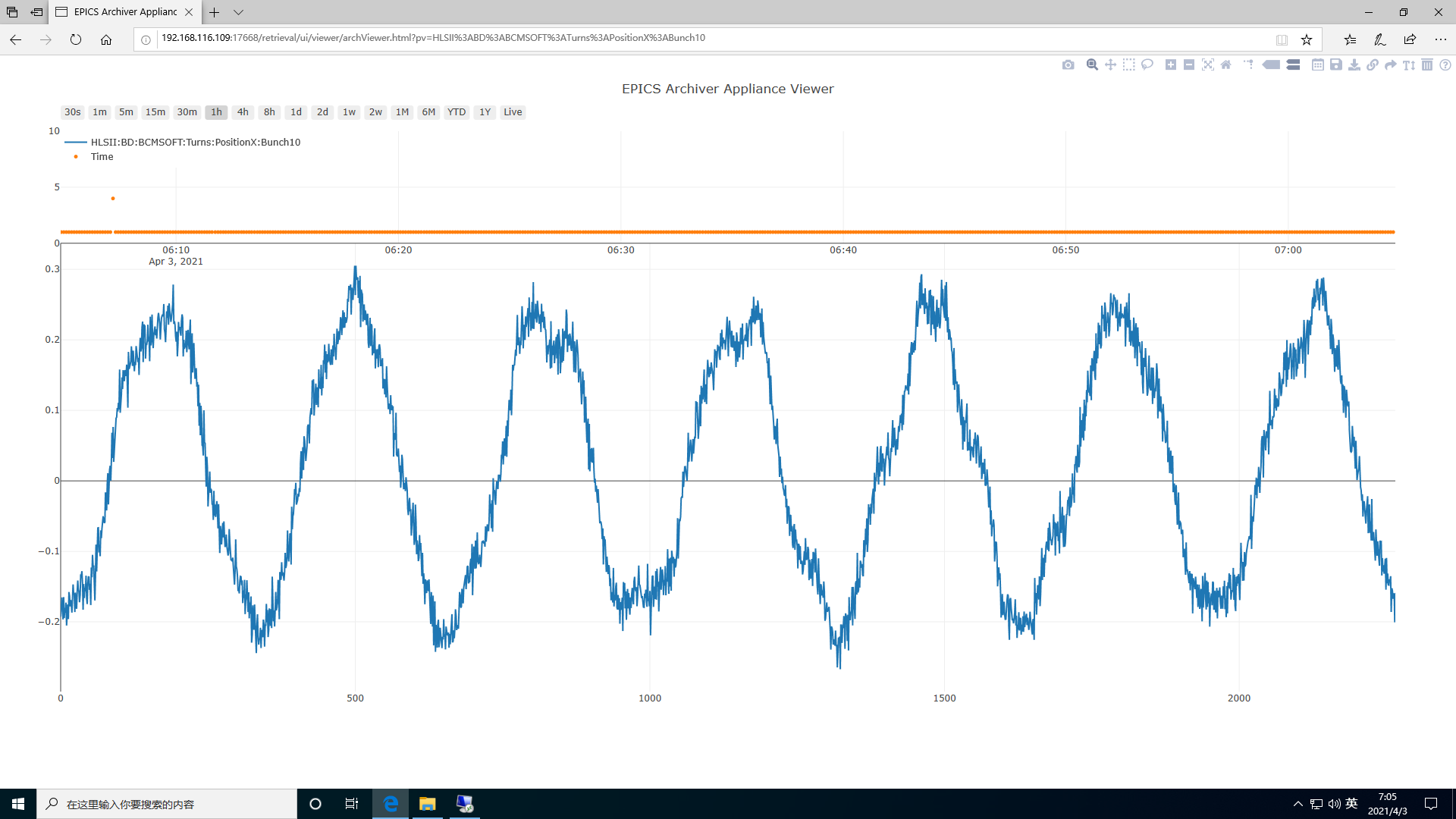

每個束團逐圈的X，Y位置如上圖中，基本上分別在正負0.4mm和0.2mm的范圍（最大值-最小值分別為0.8和0.4mm），隨便一個束團的逐圈曲線如下：

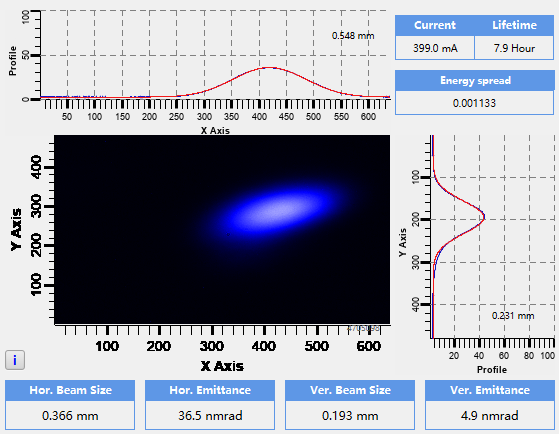

通過X，Y的逐圈位置范圍換算出的rms和同步光監測算得的光源點的尺寸是符合的：
這段時間我撰寫示波器的采集程式并初步分析，算出結果并發布，之后雷雷讀取PV和資料庫來做進一步分析并給出指導意見，配合的相當默契，前段時間接條帶BPM測量的時候（不知道是條帶，當成紐扣去算），雖然測量的結果一塌糊涂，不過雷雷從分析中發現如果能按204M左右的整數倍去采樣的話頻譜會更好些，當時采集程式還很粗陋，忙著補缺和增加我想要的功能，就一直沒著手在程式中放入重采樣的功能，這不，測量的結果靠譜之后，就把這部分加進來了：

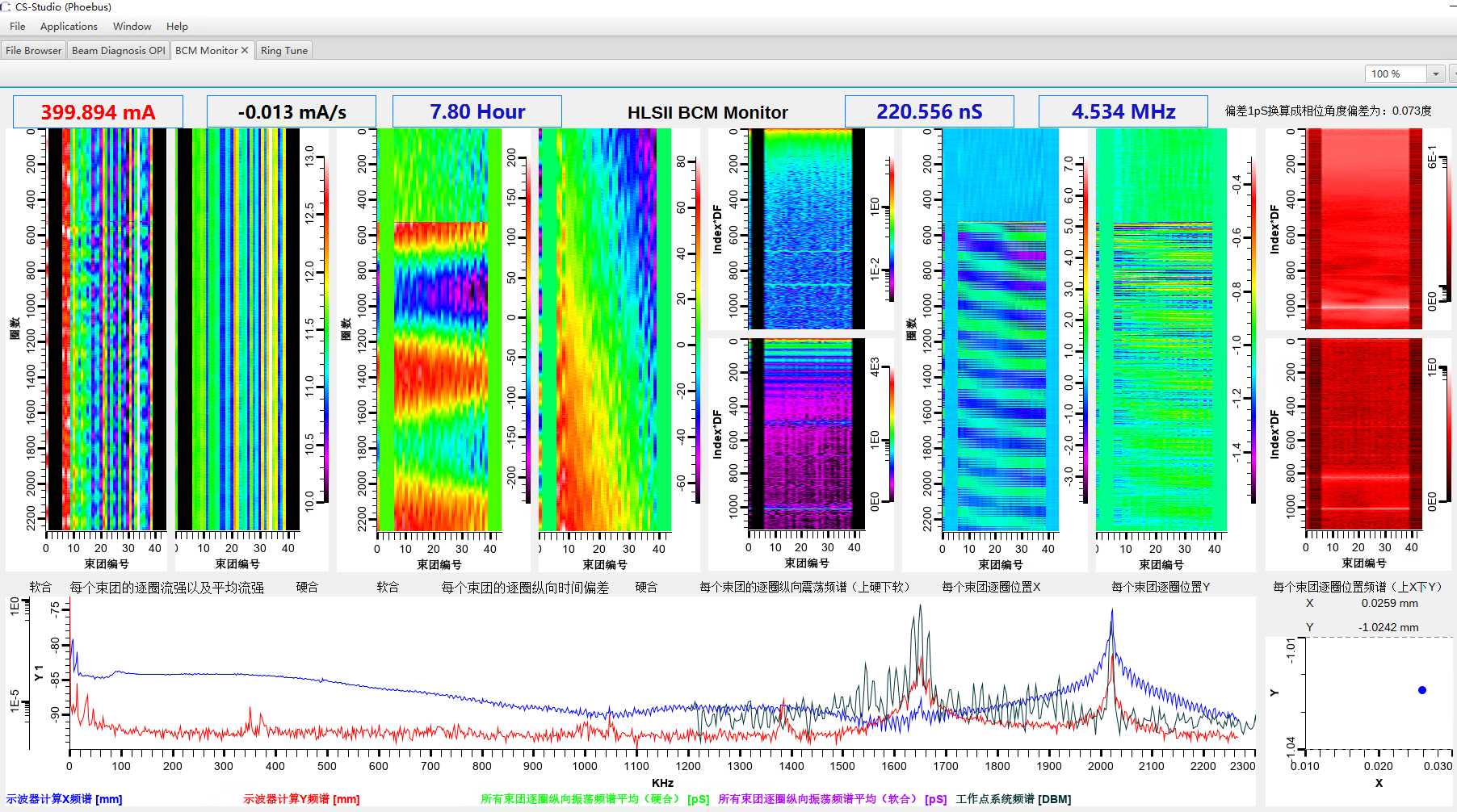

示波器是10GHz的采樣率，和其最接近的204.534M的整數倍差不多是204.534*49=9997.47MHz，和10G會有差，做FFT的時候就會產生很多雜峰，比如上面那個phoebus界面中：

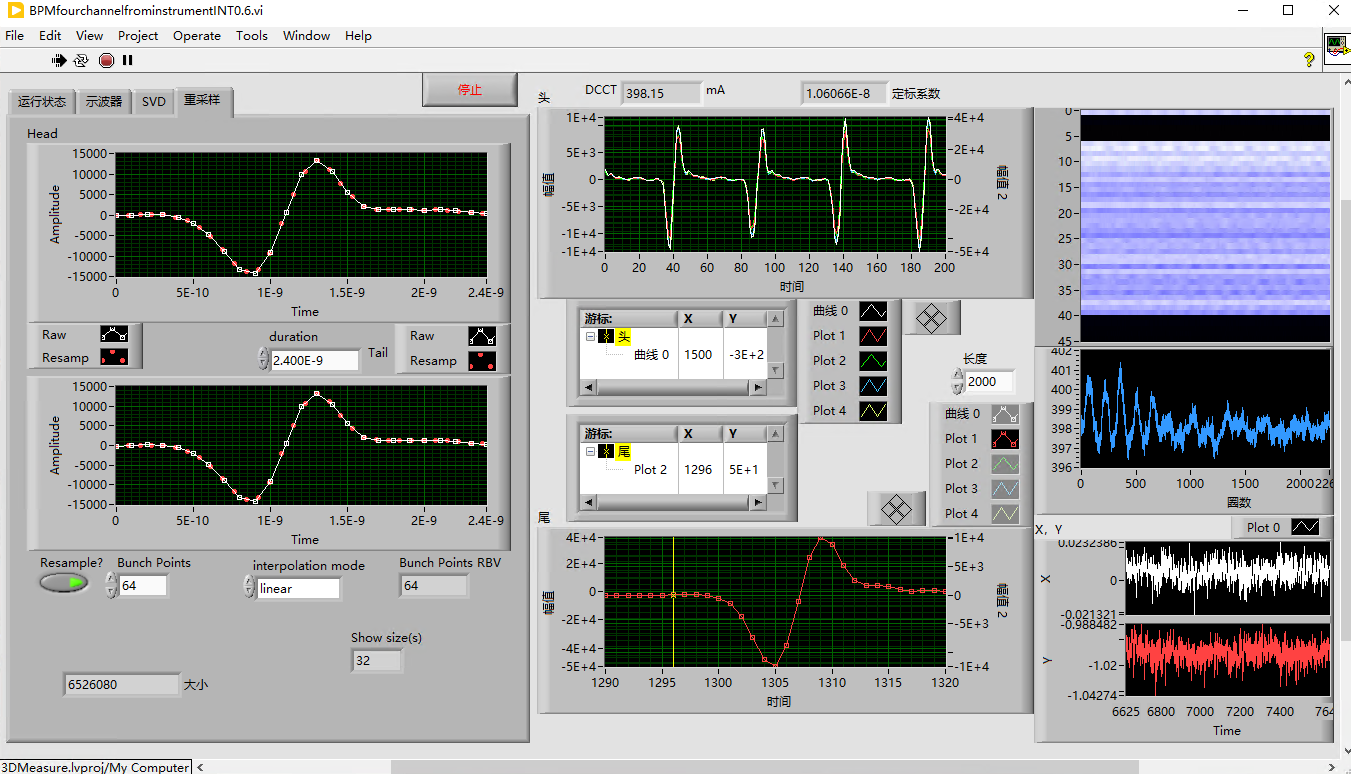

經過重采樣的插值處理原始波形資料后，如上面程式界面圖，可以設定每個束團的采樣點數，比如64，相當于64*204.534M的采樣率，雖然只是簡單的線性插值，但是FFT后的頻譜就好多了：
雜峰都沒有了，并且有新發現：
灰線是BBQ作業點測得的頻譜下邊帶峰位，藍線和紅線分別是X，Y的逐圈位置頻譜，雖然那兩個小峰不高，但是很明顯的和作業點峰位對應并穩定在那！
（這里要高興的跳一跳）

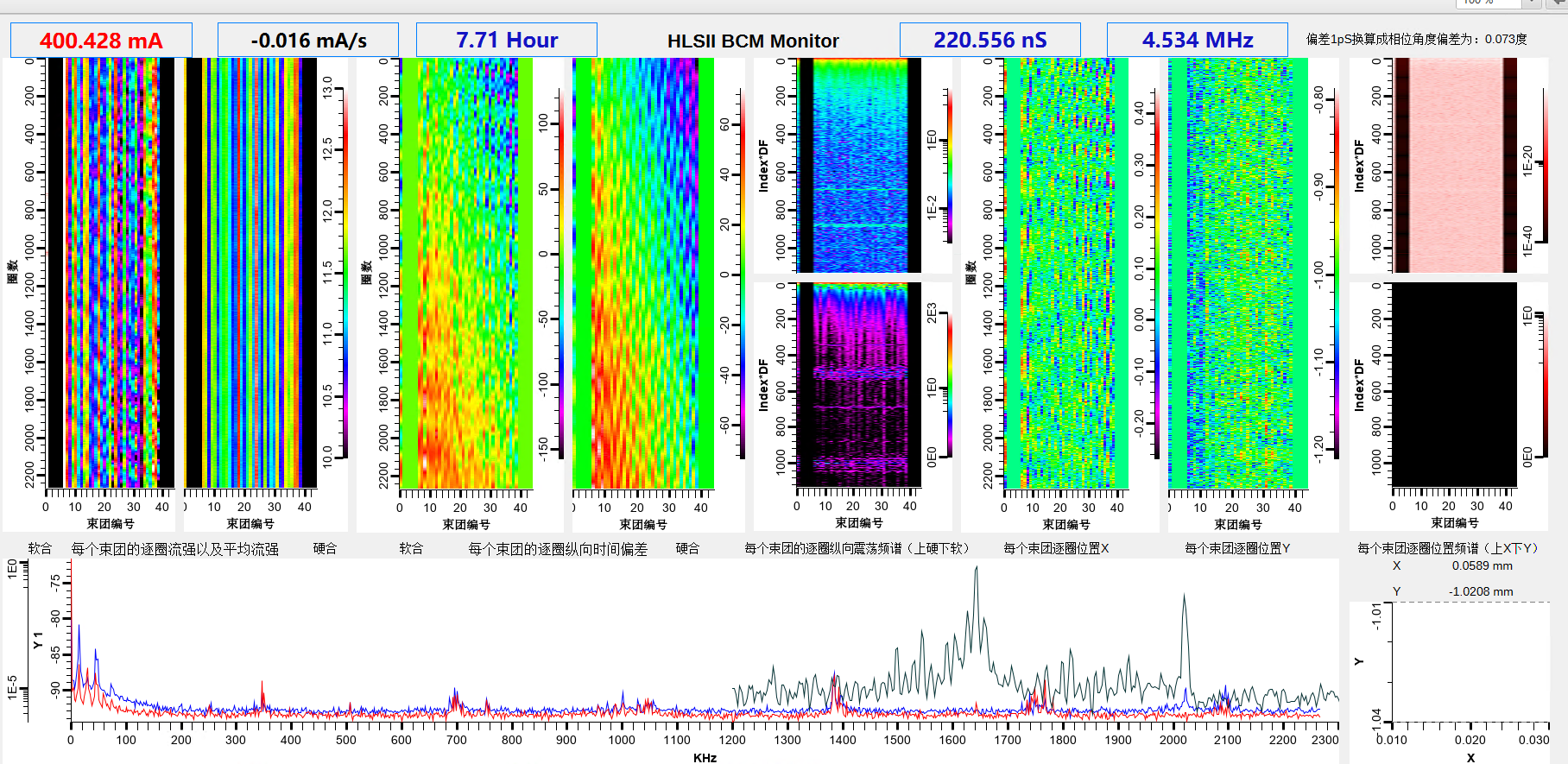

下一步試試雷雷說的陷波濾波，看能不能露的更明顯些，這兩個標記的小峰，本來只能在注入時才能看到的作業點峰位，現在這個3D引數測量系統平常就可以看到了，下圖是注入時的X，Y頻譜：
頻譜除了作業點峰位以外，還有幾個很固定的峰位，一直不知道是怎么來的，有待慢慢核查，
前段時間錯誤的把條帶當成紐扣，測量和計算的結果一塌糊涂，搞得心灰意冷，就讓雷雷把縱向震蕩相關的內容整理下發篇論文就好了，這幾天的資料積累和觀察，發現不斷地有新的好玩的東西，X，Y相關的結果也靠譜了，估計又要折騰雷雷加進去了，
采集程式里，對于每個通道5百萬個點共4個通道的大陣列，10G采樣率，分給每個束團差不多49.01個點，雖然只是簡單的線性插值重采樣，點數搞多了也會拖累回圈速度，很擔心如果再加上濾波之類的會拖累到什么程度，本來從示波器讀取波形周期是7秒的，我還嫌慢，可是插值稍多些，回圈周期就超過7秒了，如果采用樣條插值，算量更多，周期更長，，，，對這類大資料的快速處理，以后再想辦法吧，看到這里的專家如果碰到過類似的需求并解決，一定不吝賜教，

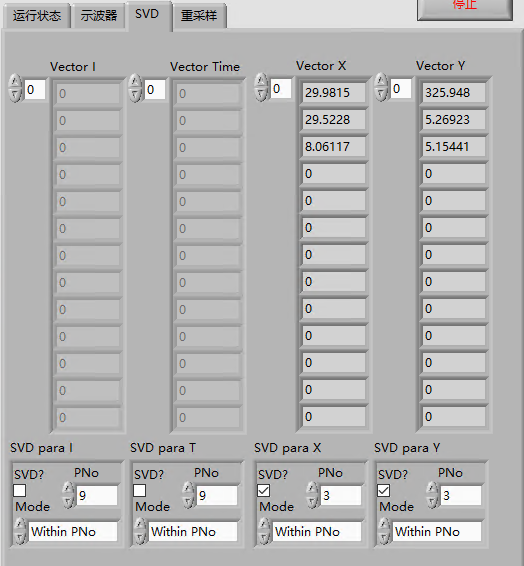

不過即使這樣的不多點的插值重采樣，結果還是不錯的，使用SVD提取主成分，丟掉其他的紋波會更纖細：

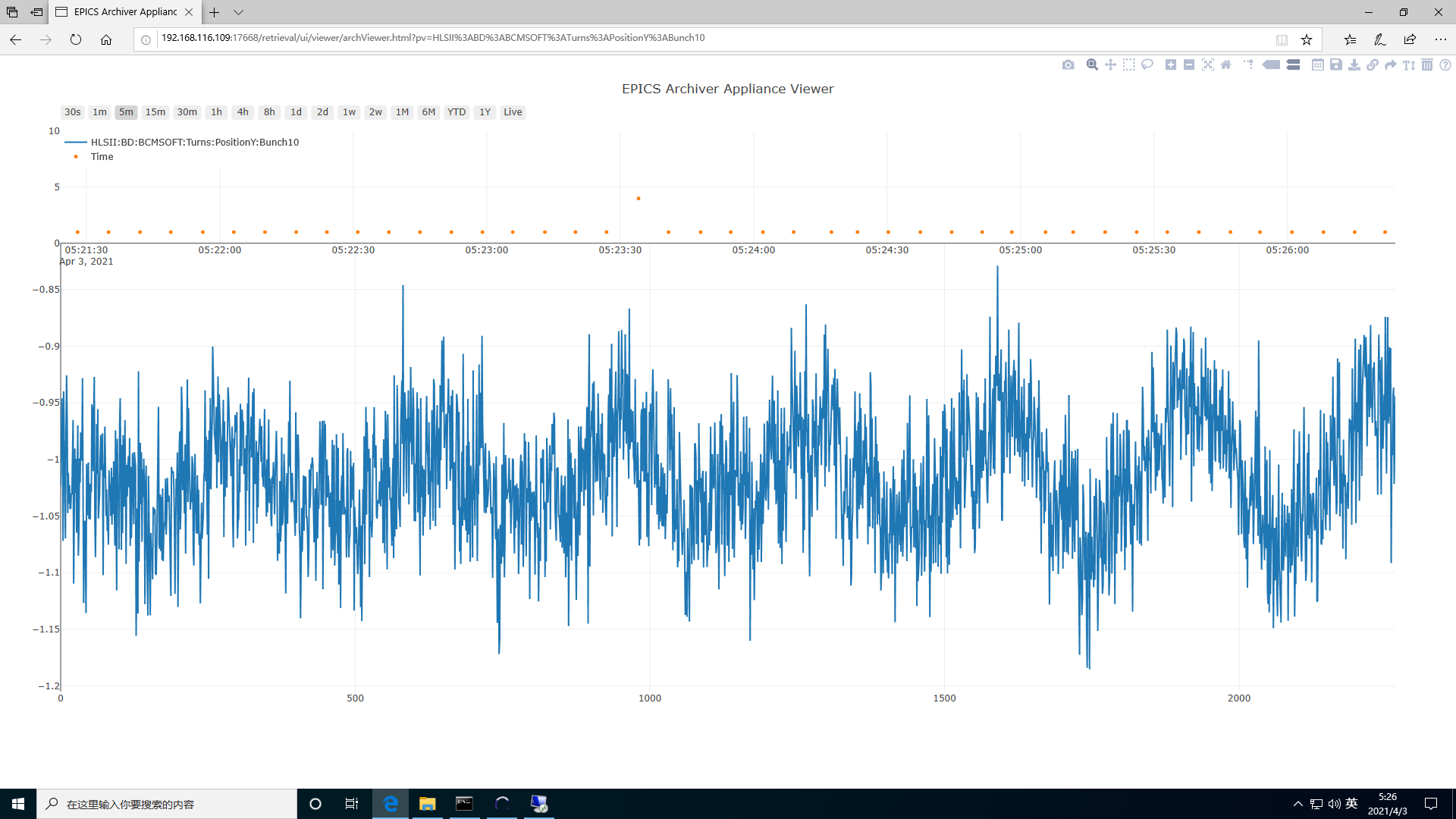

隨便一個束團的X的逐圈位置曲線，和上面的比是不是好一點：
看各束團逐圈資訊的影像，就像水面上的漣漪一樣，每個束團的逐圈資訊頻譜，本來應該是分離獨立的，但是放在一起看，卻感覺到其之間似有某種關聯一樣：
比如這個頻譜圖，本來45個洞洞的流水，應該各流各的，可是有些鬧來鬧去，流到別人的碗里去了，，，這類的影像，看動態的變來變去更好玩，愿意看的自己去中控室看吧，
