LVS-DR+Keepalived 高可用集群

Keepalived介紹
- Keepalived實作原理
LVS-DR-Keepalived部署
- 搭建lvs-dr模式集群
- - 配置lvs服務器
  - 配置真實服務器
- 安裝和配置Keepalived
- - 配置主機的keepalived
  - 配置從機的keepalived
  - 高可用測驗

Keepalived介紹

前言
在企業應用中，單臺服務器承擔應用存在單點故障的危險，在企業應用集群中，存在了至少兩處單點故障危險，單點故障一旦發生，企業服務將發生中斷，造成極大的危害

Keepalived是專為LVS和HA設計的一款健康檢查工具

支持故障自動切換（Failover）
支持節點健康狀態檢查（Health Checking）
官方網站：http://www.keepalived.org/

Keepalived實作原理

Keepalived采用VRRP熱備份協議實作Linux服務器的多機熱備功能
VRRP ，虛擬路由冗余協議，是針對路由器的一種備份解決方案
- 由多臺路由器組成一個熱備組，通過共用的虛擬IP地址對外提供服務
- 每個熱備組內同一時刻只有一臺主路由器提供服務，其他路由器處于冗余狀態
- 若當前在線的路由器失效，則其他路由器會根據設定的優先級自動接替虛擬IP地址，繼續提供服務

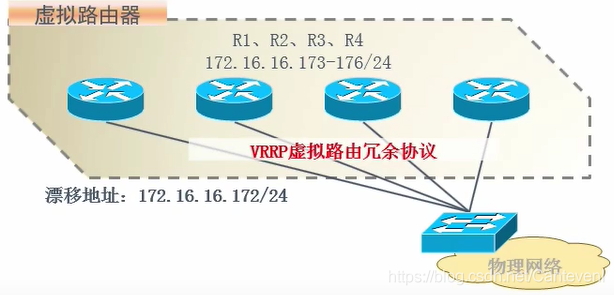

在這里插入圖片描述
一主+多從，共用同一個IP地址，但優先級不同

漂移地址：就是路由器組共用的虛擬ip地址，當主路由器死了，剩下的路由會選舉出一個主路由出來，然后選舉出來的路由會承擔漂移地址的使用權

Keepalived可實作多機熱備，每個熱備組可有多臺服務器，最常用的就是雙機熱備
雙機熱備的故障切換是由虛擬IP地址的漂移來實作，適用于各種應用服務器

LVS-DR-Keepalived部署

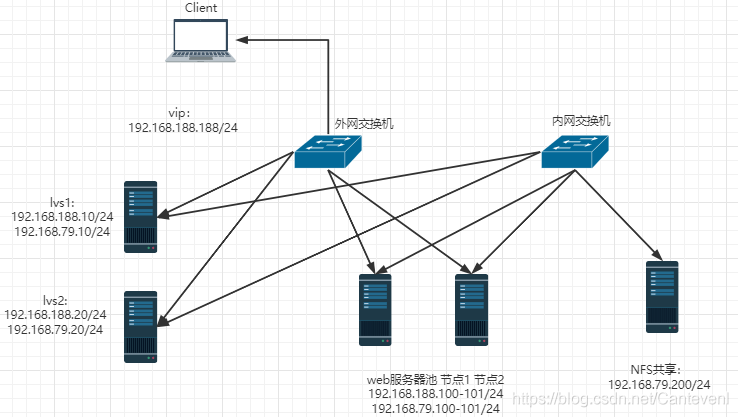

在這里插入圖片描述
我還是繼續使用這個架構圖
只不過兩臺lvs現在相當于在同一個組里使用同一個虛擬ip

搭建lvs-dr模式集群

配置lvs服務器

四臺服務器都關閉網卡的守護行程
systemctl stop NetworkManager

添加一張網卡當作VIP（虛擬ip）使用
cd /etc/sysconfig/network-scripts/
cp -a ifcfg-ens33 ifcfg-ens33:0

vim ifcfg-ens33:0
只需要修改以下四條
NAME=ens33:0
DEVICE=ens33:0
IPADDR=192.168.188.188
NETMASK=255.255.255.0

開啟新網卡
ifup ens33:0

查看網卡資訊
ifconfig
ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.188.188  netmask 255.255.255.0  broadcast 192.168.188.255
        ether 00:0c:29:0e:28:0d  txqueuelen 1000  (Ethernet)

安裝ipvsadm
yum -y install ipvsadm

關閉網卡的廣播功能 防止ip進行沖突
vim /etc/sysctl.conf

net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

多載sysctl
sysctl -p

net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

配置負載分配策略
首先清除原有策略
ipvsadm -C

添加虛擬服務器
ipvsadm -A -t 192.168.188.188:80 -s rr

添加真實服務器 作業模式為DR
ipvsadm -a -t 192.168.188.188:80 -r 192.168.188.100:80 -g
ipvsadm -a -t 192.168.188.188:80 -r 192.168.188.101:80 -g

保存
ipvsadm-save > /etc/sysconfig/ipvsadm

查看
ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.188.188:80 rr
  -> 192.168.188.100:80           Route   1      0          0
  -> 192.168.188.101:80           Route   1      0          0

配置真實服務器

兩臺真實服務器同時操作！！！
開啟httpd
systemctl start httpd

寫一個網頁測驗
echo 'server 1' >> /var/www/html/index.html
curl localhost
server 1

添加真實服務器的介面
cp -a ifcfg-lo ifcfg-lo:0

vim ifcfg-lo:0

在這里插入圖片描述

修改內核引數 關閉arp通訊行為
vim /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

使其生效
sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

啟動網卡
ifup lo:0

添加對應的路由記錄
route add -host 192.168.188.188 dev lo:0

查看路有記錄
route -n

Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.188.2   0.0.0.0         UG    100    0        0 ens33
192.168.79.0    0.0.0.0         255.255.255.0   U     101    0        0 ens37
192.168.188.0   0.0.0.0         255.255.255.0   U     100    0        0 ens33
192.168.188.188 0.0.0.0         255.255.255.255 UH    0      0        0 lo

設定開機自啟動
echo 'route add -host 192.168.188.188 dev lo:0' >> /etc/rc.local

可以打開瀏覽器輸入VIP測驗一下
在這里插入圖片描述
重繪

還可以通過ipvsadm查看
ipvsadm -ln

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.188.188:80 rr
  -> 192.168.188.100:80           Route   1      0          2
  -> 192.168.188.101:80           Route   1      0          1


ipvsadm -ln --stats

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  192.168.188.188:80                  4       44        0     8417        0
  -> 192.168.188.100:80                  2       12        0     1486        0
  -> 192.168.188.101:80                  2       32        0     6931        0

補充：

Conns 連接數
InPkts 入站資料包
OutPkts 出站資料包 dr模式只接收入站資料包，出站由真實服務器處理因此為0
InBytes 入站位元組
OutBytes 出站位元組

安裝和配置Keepalived

配置主機的keepalived

可以使用原始碼包，也可以使用yum安裝
yum install -y kernel-devel openssl-devel popt-devel
yum install -y keepalived

配置keepalived
vim /etc/keepalived/keepalived.conf

# 配置如下
! Configuration File for keepalived

global_defs {
   router_id LVS1		# 服務器名稱,不能重復
}

vrrp_instance VI_1 {	# 定義VRRP熱備實體名稱
    state MASTER	# 熱備狀態MASTER為主服務器
    interface ens33	# 承載VIP地址的物理介面網卡 通過這張網卡做心跳檢測
    virtual_router_id 66 # 虛擬服務器的ID號，每個熱備份組保持一致
    priority 100	# 權重（優先級）最大不超過150 官網建議主和從之間差距為50
    advert_int 1	# 通告間隔秒數 檢測間隔1秒
    authentication {	# 認證資訊，每個熱備份組保持一致
        auth_type PASS	# 認證型別
        auth_pass 123456	# 密碼字串
    }
    virtual_ipaddress {	# 指定漂移地址VIP 可以有多個
        192.168.188.188
    }
}

virtual_server 192.168.188.188 80 {	# 虛擬服務器地址與埠
    delay_loop 6	# 健康檢測間隔時間
    lb_algo rr		# 指定演算法
    lb_kind DR		# 指定群集模式
    persistence_timeout 50	# 持久化時間
    protocol TCP	# 采用的協議為TCP

    real_server 192.168.188.100 80 {	# 第一個web 節點服務器的地址和埠
        weight 1	# 權重
                TCP_CHECK {		# 健康檢查方式
                        connect_port 80		# 檢查目標埠
                        connect_timeout 3	# 連接超時時間
                        nb_get_retry 3		# 重試次數
                        delay_before_retry 4	# 重試間隔時間
        }
    }
   real_server 192.168.188.101 80 {
        weight 1
                TCP_CHECK {
                        connect_port 80
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 4
        }
    }
}

開啟keepalived
systemctl start keepalived

查看日志
cat /var/log/messages
Apr  2 14:13:24 lvs Keepalived_vrrp[14857]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on ens33 for 192.168.188.188
Apr  2 14:13:24 lvs Keepalived_vrrp[14857]: Sending gratuitous ARP on ens33 for 192.168.188.188
Apr  2 14:13:24 lvs Keepalived_vrrp[14857]: Sending gratuitous ARP on ens33 for 192.168.188.188
Apr  2 14:13:24 lvs Keepalived_vrrp[14857]: Sending gratuitous ARP on ens33 for 192.168.188.188
Apr  2 14:13:24 lvs Keepalived_vrrp[14857]: Sending gratuitous ARP on ens33 for 192.168.188.188

說明已經監聽到ens33 使用的192.168.188.188的VIP了
主服務器就配置完畢

配置從機的keepalived

在從機上創建網卡使用vip
cp -a ifcfg-ens33 ifcfg-ens33:0
vim !$

NAME=ens33:0
DEVICE=ens33:0
IPADDR=192.168.188.188
NETMASK=255.255.255.0

啟動網卡
[root@lvs network-scripts]# ifup ens33:0
ERROR     : [/etc/sysconfig/network-scripts/ifup-eth] Error, some other host (00:0C:29:80:75:C4) already uses address 192.168
.188.188.

無法啟動，因此我們需要去設定一下網卡的啟動腳本
[root@lvs network-scripts]# vim /etc/sysconfig/network-scripts/ifup-eth

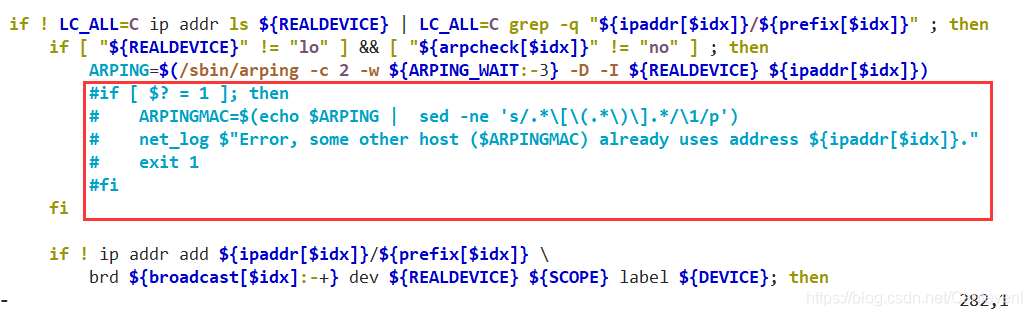

將這幾行注釋掉
在這里插入圖片描述

再次開啟網卡
ifup ens33:0

ifconfig
ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.188.188  netmask 255.255.255.0  broadcast 192.168.188.255
        ether 00:0c:29:34:cf:2a  txqueuelen 1000  (Ethernet)


安裝keepalived
yum install -y kernel-devel openssl-devel popt-devel
yum install -y keepalived

使用scp將主機的組態檔直接發過來
scp root@192.168.188.10:/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf

vim keepalived.conf

! Configuration File for keepalived

global_defs {
   router_id LVS2	# 名字需要修改
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 66
    priority 80		# 優先級修改	其他都一樣就行
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.188.188
    }
}

virtual_server 192.168.188.188 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP

    real_server 192.168.188.100 80 {
        weight 1
                TCP_CHECK {
                        connect_port 80
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 4
        }
    }
   real_server 192.168.188.101 80 {
        weight 1
                TCP_CHECK {
                        connect_port 80
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 4
        }
   }
}


yum install -y ipvsadm
systemctl start ipvsadm
第一次查看策略 沒有資訊
ipvsadm -ln

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn


systemctl start keepalived

開啟keepalived之后查看

ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.188.188:80 rr persistent 50
  -> 192.168.188.100:80           Route   1      0          0
  -> 192.168.188.101:80           Route   1      0          0

最后關閉網卡重定向
vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

測驗：

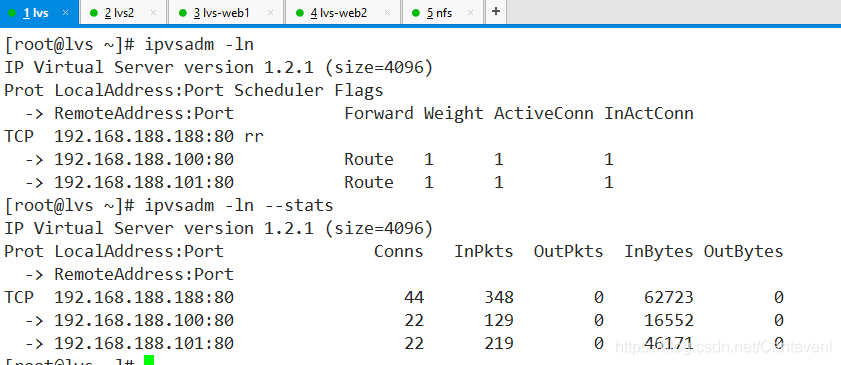

在這里插入圖片描述

使用命令查看

[root@lvs network-scripts]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.188.188:80 rr
  -> 192.168.188.100:80           Route   1      0          5
  -> 192.168.188.101:80           Route   1      0          5
[root@lvs network-scripts]# ipvsadm -ln --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  192.168.188.188:80                 34      238        0    36669        0
  -> 192.168.188.100:80                 17      111        0    15772        0
  -> 192.168.188.101:80                 17      127        0    20897        0

高可用測驗

我們將主機網斷了然后看整個集群能否繼續作業
重繪網頁仍然可以訪問

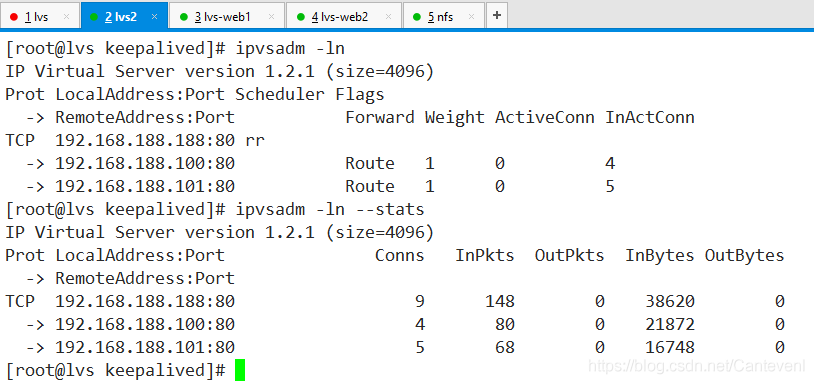

在這里插入圖片描述
然后又啟動主機
重繪網頁之后主機又繼續使用虛擬地址承擔調度的作用

至此我們的實驗還差nfs共享服務

在兩臺真實服務器上面
掛載nfs
vim /etc/fstab

192.168.79.200:/mynfs    /var/www/html                   nfs     defaults,_netdev        0 0

mount -a

df -hT

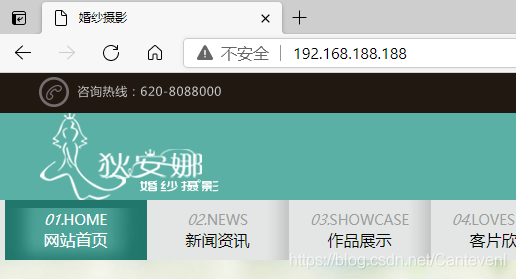

打開網頁測驗
在這里插入圖片描述
